船舶轴带发电机
船舶轴带发电机一、主要类型●频率变动型●频率稳定型●复合型l:轴带发电机；2 :晶闸管整流器；3 :电抗器；4 :晶闸管道变器；5 :短路电抗器；6 :同步调相机；7 :励磁变换器；8 :控制装置；9 :励磁变压器；10 :负载●关键问题：根据主机的运行条件，对主机转速的变化进行补偿，以获得恒频、恒压的电力转速补偿方式：无频率补偿型：发电机的频率随主机转速而变化频率补偿型：采用机械或电气的控制手段保持船舶电网的频率变距桨和轴带发电机工作原理:发电机与主机转轴靠机械传动装置（减速齿轮箱）联在一起缺点：①输出电源频率受主机负荷变化的影响；②可以和其他发电机并联运行，但时间不宜过长；③输出功率的大小受主机允许输出功率的限制；三、定距浆船舶的轴带发电机船舶电气安全管理一、船舶照明系统的维护保养1. 照明系统的维护周期和要求★测量线路的绝缘电阻检查灯头接线是否老化和开断检查室外灯具水密性能与锈蚀开航前，应检查航行灯、信号灯的供电电源、灯具及故障报警装置探照灯、运河灯在使用前应检查其电源、开关、连接电缆和灯具的水密性能及绝缘电阻情况2. 照明系统维护保养注意事项★尽量避免带电更换灯泡，更换的灯泡应与电源电压一致，功率不能超过灯具允许的容量。
在检修某些特殊部位，例如辅锅炉内部、柴油机曲轴箱、压载舱、储水柜等地方需用临时照明时，必须使用带有安全网罩的36 V以下的低压灯。
装卸易燃危险货物时，不可使用携带式货舱灯。
应急照明灯具应涂以红漆标记，以示区别。
经常检查灯泡是否良好，损坏的应及时更换.。
甲板、船桥等露天投光灯具，开灯前应先脱去帆布，用完要及时将帆布罩妥。
室外水密插座，通电前先检查插头螺母是否旋紧，取出插头前检查电源是否切断，用毕后应旋紧防水盖。
需要张挂彩灯时，要考虑到供电线路和开关的载流量、各相电流分配是否平衡，并要配备好保护装置。
油船严禁张挂彩灯二、船舶电气火灾的预防★1.电气设备起火原因电气设备的绝缘下降或损坏，电气线路发生短路、接地等故障引起的火花；电气设备长期过载、超负荷工作，温升超过允许值，甚至燃烧；继电器、接触器通断‘情况不良，灭弧不好；直流电机换向不好，换向火花过大；导体或电缆连接点松动，接触不好，引起局部发热甚至燃烧。
轴带发电机系统ppt课件
第1章第2页
➢ 用电设备的节能 改变拖动方案—改恒速电力拖动为（变频）调速拖动
•减小额外损耗 •提高电动机的效率
M
恒速拖动
M
变频拖动
第1章第3页
2，轴带发电机系统的类型
轴带发电机由主轴驱动，其发电机的输出频率、电压
随主机转速变化，恒频恒压是轴带发电机的关键问题 ➢ 无频率补偿型系统：
只能在转速不超过频率变化允许范围时才使用
检测
f*
P*
AFR
UT
L
U*
AVR Q* VR-1 UM 2/3
PWM有源逆变的有功和无功的 解耦控制
第1章第25页
上海海事大学电气系刘以建制作
《电源技术》 电子教案
应用案例 ---轴带发电机
一、 概述
1，船舶供电及用电设备的节能途径
➢ 船舶电站的节能 ① 提高主机废气热的回收率
— 废气透平发电机系统（T/G系统） ② 发电机以重油代替柴油，降低燃油费用
— 轴带发电机系统（S/G系统） 轻柴油的价格约为重油的一倍
SC电压的变动是由无功负荷引起的,通过AVR调整 励磁, 以调整电压,满足无功负荷的需要.
第1章第11页
③ 限制谐波电流, 改善电压波形 逆变器输出的电流波形有很大谐波, 同步补偿机和 交流电抗器共同起了交流滤波的作用
io
L
uo
SC
④ 供给持续短路电流 电力系统发生短路故障时,需要进行“选择性切
断”, 发电装置应具有提供足够大短路电流的能力.
第1章第4页
概述
➢变距螺旋桨+轴带发电机装置 CPP+S/G
主机转速维持不变，航行中靠改变螺距以改变推力。 轴带发电机转速不变，恒频输出。
➢ 用电设备的节能 改变拖动方案—改恒速电力拖动为（变频）调速拖动
•减小额外损耗 •提高电动机的效率
M
恒速拖动
M
变频拖动
第1章第3页
2，轴带发电机系统的类型
轴带发电机由主轴驱动，其发电机的输出频率、电压
随主机转速变化，恒频恒压是轴带发电机的关键问题 ➢ 无频率补偿型系统：
只能在转速不超过频率变化允许范围时才使用
检测
f*
P*
AFR
UT
L
U*
AVR Q* VR-1 UM 2/3
PWM有源逆变的有功和无功的 解耦控制
第1章第25页
上海海事大学电气系刘以建制作
《电源技术》 电子教案
应用案例 ---轴带发电机
一、 概述
1，船舶供电及用电设备的节能途径
➢ 船舶电站的节能 ① 提高主机废气热的回收率
— 废气透平发电机系统（T/G系统） ② 发电机以重油代替柴油，降低燃油费用
— 轴带发电机系统（S/G系统） 轻柴油的价格约为重油的一倍
SC电压的变动是由无功负荷引起的,通过AVR调整 励磁, 以调整电压,满足无功负荷的需要.
第1章第11页
③ 限制谐波电流, 改善电压波形 逆变器输出的电流波形有很大谐波, 同步补偿机和 交流电抗器共同起了交流滤波的作用
io
L
uo
SC
④ 供给持续短路电流 电力系统发生短路故障时,需要进行“选择性切
断”, 发电装置应具有提供足够大短路电流的能力.
第1章第4页
概述
➢变距螺旋桨+轴带发电机装置 CPP+S/G
主机转速维持不变，航行中靠改变螺距以改变推力。 轴带发电机转速不变，恒频输出。

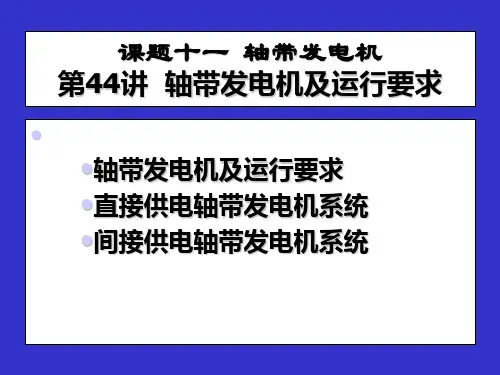

第44讲轴带发电机及运行要求
采用变距桨，航行时主机转速基本不变，
用这种主机驱动发电机，跟一般柴油发电机一样， 发出的电能直接向电网供电。不同的是，原动机 （主机）比发电机大得多（5～10倍），在发电 机的整个负载范围内，频率（转速）不随负载的 变化而变化，这个概念对以后讨论并联运行很重 要。
图11-1 直接供电系统原理
• 具有转速补偿的二次设备有电磁滑差联轴节
系统、行星齿轮传动系统、可控液压发动机
系统和电动机—发电机系统等。多数系统都
已淘汰。目前国外采用可控液压发动机系统。
• 具有频率补偿的二次设备主要是带晶闸
管逆变器的轴带发电机系统。轴带发电机发 出的电能需要通过二次设备转换才能供电。 我们把主机轴带的一次设备（机械装置或发 电机）与二次转换设备组成的发电系统称为 轴带发电机系统，简称轴带发电机系统。
• 直接供电的系统原理如图11-1所示。主机
的转速较低，一般都是通过增速齿轮驱动 发电机。
• 发电机与主机的驱动有采用固定连接的，
即只要主机运转发电机就运转；也有采用 离合器连接的，合上离合器发电机才能被 驱动。较多的是采用固定连接。
• 二、间接供电
• 船舶采用定距桨，主机转速按航行或作业的
需要随时会变化。轴带发电机的频率将随转速的 变化而变化，发出的这种电能是无法直接供给电 网使用的，必须通过中间环节把变化的频率变换 成稳定频率才能使用。因此，定距桨轴带发电机 的核心问题是解决频率的稳定。
• 首先要明确，由主机轴带的不一定是旋转发电机，
可以是其他机械。如果是旋转发电机，交流或直 流都可以，但现在直流很少使用。把主机直接带 动的发电机或其他机械称为一次设备。这样就把 用来转换的中间设备称为二次设备。
• 如果通过二次设备能得到稳定的转速，就可以驱
用这种主机驱动发电机，跟一般柴油发电机一样， 发出的电能直接向电网供电。不同的是，原动机 （主机）比发电机大得多（5～10倍），在发电 机的整个负载范围内，频率（转速）不随负载的 变化而变化，这个概念对以后讨论并联运行很重 要。
图11-1 直接供电系统原理
• 具有转速补偿的二次设备有电磁滑差联轴节
系统、行星齿轮传动系统、可控液压发动机
系统和电动机—发电机系统等。多数系统都
已淘汰。目前国外采用可控液压发动机系统。
• 具有频率补偿的二次设备主要是带晶闸
管逆变器的轴带发电机系统。轴带发电机发 出的电能需要通过二次设备转换才能供电。 我们把主机轴带的一次设备（机械装置或发 电机）与二次转换设备组成的发电系统称为 轴带发电机系统，简称轴带发电机系统。
• 直接供电的系统原理如图11-1所示。主机
的转速较低，一般都是通过增速齿轮驱动 发电机。
• 发电机与主机的驱动有采用固定连接的，
即只要主机运转发电机就运转；也有采用 离合器连接的，合上离合器发电机才能被 驱动。较多的是采用固定连接。
• 二、间接供电
• 船舶采用定距桨，主机转速按航行或作业的
需要随时会变化。轴带发电机的频率将随转速的 变化而变化，发出的这种电能是无法直接供给电 网使用的，必须通过中间环节把变化的频率变换 成稳定频率才能使用。因此，定距桨轴带发电机 的核心问题是解决频率的稳定。
• 首先要明确，由主机轴带的不一定是旋转发电机，
可以是其他机械。如果是旋转发电机，交流或直 流都可以，但现在直流很少使用。把主机直接带 动的发电机或其他机械称为一次设备。这样就把 用来转换的中间设备称为二次设备。
• 如果通过二次设备能得到稳定的转速，就可以驱
船舶轴带发电机培训材料
修时间和成本。
船舶轴带发电机选型
03
与配置
选型依据及参数
船舶主柴油机参数
根据船舶主柴油机的功率、转速等参数，选择匹配的轴带发电机。
船舶电力负荷需求
分析船舶的电力负荷需求，包括航行、停泊、作业等不同工况下的 负荷变化，以确定轴带发电机的功率范围。
轴带发电机类型
根据船舶的推进方式、轴系布置等条件，选择适合的轴带发电机类 型，如永磁式、异步式等。
冷却系统
用于降低发电机运行时的温度，保证发电机的正常工作。
工作原理及过程
励磁过程
通过励磁系统向转子励磁绕组提 供直流电，建立磁场。
切割磁力线
当转子在定子内旋转时，其励磁绕 组产生的磁场与定子绕组中的导体 切割磁力线，从而在定子绕组中产 生感应电动势。
电能输出
感应电动势经定子绕组的接线端子 引出，通过电缆和开关等设备输送 到船舶电网，为船舶提供电能。
船舶轴带发电机培训材 料
目录
• 船舶轴带发电机概述 • 船舶轴带发电机结构与工作原理 • 船舶轴带发电机选型与配置 • 船舶轴带发电机运行与维护 • 船舶轴带发电机性能评价与指标 • 船舶轴带发电机市场前景与发展趋势
船舶轴带发电机概述
01
定义与原理
定义
船舶轴带发电机，简称轴发，是 一种利用船舶主机动力驱动发电 机发电的装置。
速等功能，确保电力系统的稳定运行。
选型与配置案例分析
1 2
某型船舶轴带发电机选型案例
分析某型船舶的推进方式、主柴油机参数和电力 负荷需求，选择合适的轴带发电机型号和功率范 围。
某型船舶轴带发电机配置案例
介绍某型船舶的轴带发电机配置方案，包括并联 运行设计、能源管理策略和控制系统设计等。
船舶轴带发电机选型
03
与配置
选型依据及参数
船舶主柴油机参数
根据船舶主柴油机的功率、转速等参数，选择匹配的轴带发电机。
船舶电力负荷需求
分析船舶的电力负荷需求，包括航行、停泊、作业等不同工况下的 负荷变化，以确定轴带发电机的功率范围。
轴带发电机类型
根据船舶的推进方式、轴系布置等条件，选择适合的轴带发电机类 型，如永磁式、异步式等。
冷却系统
用于降低发电机运行时的温度，保证发电机的正常工作。
工作原理及过程
励磁过程
通过励磁系统向转子励磁绕组提 供直流电，建立磁场。
切割磁力线
当转子在定子内旋转时，其励磁绕 组产生的磁场与定子绕组中的导体 切割磁力线，从而在定子绕组中产 生感应电动势。
电能输出
感应电动势经定子绕组的接线端子 引出，通过电缆和开关等设备输送 到船舶电网，为船舶提供电能。
船舶轴带发电机培训材 料
目录
• 船舶轴带发电机概述 • 船舶轴带发电机结构与工作原理 • 船舶轴带发电机选型与配置 • 船舶轴带发电机运行与维护 • 船舶轴带发电机性能评价与指标 • 船舶轴带发电机市场前景与发展趋势
船舶轴带发电机概述
01
定义与原理
定义
船舶轴带发电机，简称轴发，是 一种利用船舶主机动力驱动发电 机发电的装置。
速等功能，确保电力系统的稳定运行。
选型与配置案例分析
1 2
某型船舶轴带发电机选型案例
分析某型船舶的推进方式、主柴油机参数和电力 负荷需求，选择合适的轴带发电机型号和功率范 围。
某型船舶轴带发电机配置案例
介绍某型船舶的轴带发电机配置方案，包括并联 运行设计、能源管理策略和控制系统设计等。
第10节船舶轴带发电机
2）频率补偿型S／C系统 这种系统中，采用机械或电气的控制手段使船舶电网 的频率保持轴带发电机装置组成的(CPP+S／c)属于这种 系统。
轮机学院电气及自动化教研室
课 件
船舶电气设备及系统
2018/10/27
3）变距桨和轴带发电机装置组成(CPP+S／G) 该系统中，主机和轴带发电机之间装有减速齿轮装置。 船速取决于变距桨的螺距大小，主机转速及轴带发电机 的频率大致恒定。在CPP+S／G系统中，只在切换发电机 时，才可以和其它发电机并联运行，因为长时间并联运 行是非常困难的。 4）变距桨船舶轴带发电机装置的工作原理 由于变距桨船舶采用的主机都为定速定向型，在正 常航行时主机的转速维持在一个速度上(额定转速)，而 且主机的转向是一定的，不需要换向，航速是靠调节桨 叶的角度实现的，所以这类船舶大都采用轴带发电机不 需加恒频装置。轴带发电机与主机轴之间是靠机械传动 装置(减速齿轮箱)联在一个系统中，因此整个系统的组 成比较简单，其工作原理与系泊(辅助)发电机的工作原 理大致相同。
轮机学院电气及自动化教研室
课 件
船舶电气设备及系统
2018/10/27
轴带发电机系统也存在一些缺点： • 船舶在港作业时，不能用轴带发电机供电，仍需要辅助 柴油发动机组供电。 • 对于交流电制的船舶，若非恒定转速的主机，则必须采 取特殊措施，保证电网的频率的恒定，故使整个系统变得 较为复杂。 • 一次投资(即造船成本)较大，虽然可以从营运成本降低的 好处中得到补偿，但是这个补偿是和轴带发电机的功率有 关(功率越大越好)，还与时间的利用率(即船舶在一年中航 行的时间)有关。
轮机学院电气及自动化教研室
课 件
船舶电气设备及系统
2018/10/27
船舶电力系统概论PPT课件(280页)
对于油船、化学品船等液货船及其他特殊 船舶，必须注意其配电系统的特殊要求， 如油船可以采用的配电系统只限制在：
直流双线绝缘系统； 交流单相双线绝缘系统； 交流三相三线绝缘系统。
接地和接地装置
电气设备的某部分与大地之间做良好的电气连 接称接地。 电气设备的接地方式分三种：
工作接地 保护接地 重复接地
4）其他设备 电加热器、电风扇、电视机。
2) 船舶电力系统的特点
船舶电力系统是一个独立的电力系统。
总容量不超过各发电机容量的5～10倍的电网称为独立 电网，船舶电力系统属于独立电网。
在独立电网中，调节运行发电机的电压或原动机的转 速，除了改变本身有功功率和无功功率的承担外，还 影响电网的频率和电压。
电源种类
电源种类又称电制。 船舶电力系统常采用交流和直流两种电制。
除了某些特种工程船舶和小型船，如供水、供油 船和小艇，仍采用直流电制或交、直流混合电制 外，对于几乎所有大、中型船舶，不论是液货船、 集装箱船还是客船，都优先采用交流电制。
电压等级
具体的额定电压等级一般都尽可能与岸电相同。 交流船舶电网多数为380V或为440V。 某些(电推)船舶上采用的6KV 、3.3KV的电力系统。
火线对地220V，欠安全。
3）．中性点接地三线系统
利用船体作为中线形 成回路，节省电缆, 容易发生触电和短路 故障。
中国船级社《钢质海船入级与建造规范》规定：
1600总吨及以上的船舶动力、电热及照明配 电系统，均不应采用利用船体作回路的配电 系统。又规定钢铝混合结构的船舶，严禁铝 质部分作导电回路。
(2)可靠 应满足电能用户对供电可靠性即连续供电的要求。
(3)优质 应满足电能用户对电压、频率和波形等质量的要求。
直流双线绝缘系统； 交流单相双线绝缘系统； 交流三相三线绝缘系统。
接地和接地装置
电气设备的某部分与大地之间做良好的电气连 接称接地。 电气设备的接地方式分三种：
工作接地 保护接地 重复接地
4）其他设备 电加热器、电风扇、电视机。
2) 船舶电力系统的特点
船舶电力系统是一个独立的电力系统。
总容量不超过各发电机容量的5～10倍的电网称为独立 电网，船舶电力系统属于独立电网。
在独立电网中，调节运行发电机的电压或原动机的转 速，除了改变本身有功功率和无功功率的承担外，还 影响电网的频率和电压。
电源种类
电源种类又称电制。 船舶电力系统常采用交流和直流两种电制。
除了某些特种工程船舶和小型船，如供水、供油 船和小艇，仍采用直流电制或交、直流混合电制 外，对于几乎所有大、中型船舶，不论是液货船、 集装箱船还是客船，都优先采用交流电制。
电压等级
具体的额定电压等级一般都尽可能与岸电相同。 交流船舶电网多数为380V或为440V。 某些(电推)船舶上采用的6KV 、3.3KV的电力系统。
火线对地220V，欠安全。
3）．中性点接地三线系统
利用船体作为中线形 成回路，节省电缆, 容易发生触电和短路 故障。
中国船级社《钢质海船入级与建造规范》规定：
1600总吨及以上的船舶动力、电热及照明配 电系统，均不应采用利用船体作回路的配电 系统。又规定钢铝混合结构的船舶，严禁铝 质部分作导电回路。
(2)可靠 应满足电能用户对供电可靠性即连续供电的要求。
(3)优质 应满足电能用户对电压、频率和波形等质量的要求。
10十节船舶轴带发电机系统
逆变 直流 滤波 控制器 整流 励磁回路
有 功 功 率
无 功 功 率 变压器 整流
2．具有自动调压器（AVR） 的调相机6 （也称同步补偿机 SC）为无功通道。同步补偿 机提供无功功率。
3．控制器8 （频率和逆变角） 调节和控制系统频率和有功 功率。
三、轴带发电机系统基本工作原理与运行操作 1、工作原理：有功通道提供有功功率。 无功通道提供无功功率。 频率调节：改变轴带发电机的励磁电流实现系统频率 的调节。 有功功率的调节：由频率控制器根据频率的变化增加 发电机的励磁电流，使逆变器输出的有功功率增加 来达到与电网负载的有功功率的平衡。（不是直接 调主机油门）。 无功功率的调节：由自动调压器AVR改变励磁电流以 保持电压的恒定和无功功率的平衡。（与同步发电 机调节无功功率的原理同）
• 3．按下异步电动机的起动按纽（或自动控制起动）， 带动调相机（同步补偿机）起动，并建立电压； • 4．检查调相机建立正常电压后，接通轴带发电机的励 磁电路，发电机起压空载运行； • 5．给整流器、逆变器触发脉冲，逆变器开始向调相机 输出功率，异步电动机断电； • 6．轴带发电机系统已经具备供电能力，起动成功。
2、定螺距桨的主机轴带发电机（多用）
系统特点： 主机转速和转向是可变的。—— 只有在船舶定 速航行时才是不变的。因此，要求船舶定速航行时 才能让轴带发电机并网投入工作。 同时，由于风浪等对转速可造成影响，因此， 必须通过转速补偿装置使发电机电压和频率稳定。 措施： 1.转速补偿； 方法：1.变流机组稳定供电频率；2.行星齿轮传动系 统；3.轴带异步发电机；4.电磁滑差离合器恒速系统。
3、轴带发电机的功率输出特性P187图7－34
主机转速在75%～100% 额定转速内可输出额 定功率，在40%～ 75%内输出功率将随 转速的下降而成正比 的下降，当转速低于 额定转速的40%时发 电机所产生的电压已 无法维持逆变器的工 作，轴带发电机系统 停止工作。
有 功 功 率
无 功 功 率 变压器 整流
2．具有自动调压器（AVR） 的调相机6 （也称同步补偿机 SC）为无功通道。同步补偿 机提供无功功率。
3．控制器8 （频率和逆变角） 调节和控制系统频率和有功 功率。
三、轴带发电机系统基本工作原理与运行操作 1、工作原理：有功通道提供有功功率。 无功通道提供无功功率。 频率调节：改变轴带发电机的励磁电流实现系统频率 的调节。 有功功率的调节：由频率控制器根据频率的变化增加 发电机的励磁电流，使逆变器输出的有功功率增加 来达到与电网负载的有功功率的平衡。（不是直接 调主机油门）。 无功功率的调节：由自动调压器AVR改变励磁电流以 保持电压的恒定和无功功率的平衡。（与同步发电 机调节无功功率的原理同）
• 3．按下异步电动机的起动按纽（或自动控制起动）， 带动调相机（同步补偿机）起动，并建立电压； • 4．检查调相机建立正常电压后，接通轴带发电机的励 磁电路，发电机起压空载运行； • 5．给整流器、逆变器触发脉冲，逆变器开始向调相机 输出功率，异步电动机断电； • 6．轴带发电机系统已经具备供电能力，起动成功。
2、定螺距桨的主机轴带发电机（多用）
系统特点： 主机转速和转向是可变的。—— 只有在船舶定 速航行时才是不变的。因此，要求船舶定速航行时 才能让轴带发电机并网投入工作。 同时，由于风浪等对转速可造成影响，因此， 必须通过转速补偿装置使发电机电压和频率稳定。 措施： 1.转速补偿； 方法：1.变流机组稳定供电频率；2.行星齿轮传动系 统；3.轴带异步发电机；4.电磁滑差离合器恒速系统。
3、轴带发电机的功率输出特性P187图7－34
主机转速在75%～100% 额定转速内可输出额 定功率，在40%～ 75%内输出功率将随 转速的下降而成正比 的下降，当转速低于 额定转速的40%时发 电机所产生的电压已 无法维持逆变器的工 作，轴带发电机系统 停止工作。
船舶电力系统的组成精品PPT课件
2.3 轴带发电机装置
6KV
1.3 发电机容量及台数确定的原则
*船舶电站容量和发电机组数量是从满足船舶用电的需求，
并保证船舶的安全性和经济性而确定的。
*船舶电站容量既不等于全船所有用电设备的标称电功率的 总和，也不等于船舶某一运行工况下所用全部用电设备 标称电功率的总和。
* 总功率是通过船舶在各种运行工作情况下的电力负荷计 算来确定的。并考虑到电网损耗、同时系数等，最后才 能确定发电机组的功率和数量。
发电机组容量和数量的选择原则
*单机组容量以最高负荷率为80％来确定为宜 *船舶电站必须有备用机组，其容量要能满足船舶各运行 工况的用电需求
确定单机组容量和机组数量时，要考虑各机组的使用寿 命应与主机寿命相当
发电机容量及台数确定的原则
方法：
➢若以高效率经济运行为原则，针对电站容量和各工况的 用电量及其相对运行周期等具体情况，可选择：小功率多 机组、大功率少机组、不同功率的机组。
发电机容量及台数确定的原则
船舶的运行工况 航行工况 （货轮的全速满载航行时间约占船舶运行周期的
41％，油轮占64％） 进出港工况 （船舶进出港低速航行、靠离码头等机动时间约
占运行周期的1％） 离靠码头状态（起锚到主机起动为止的整个备航阶段）
装卸货工况 （货轮装卸所载货物期间约占运行周期的18％， 油轮占7％）
船舶电力系统的基本参数
额定电压、频率等级
额定电压、频率关系到电气设备的重量、体积。 与本国陆上电制参数一致，使船舶电气设备具有通用性。
*例如美国和日本采用450V、60Hz的电制， *我国和前苏联等均采用400V、50Hz的电制。
额定频率：我国采用50Hz，欧美采用60Hz。 船舶电网：中、低压。 我 国 ： 2 4 V、110V、220V、380V、1KV、3KV、
10十节船舶轴带发电机系统
作为中间环节的 系统。
非恒定频率交流电经 整流后，供给晶闸管三相 逆变器变换为恒定频率三 相交流电，三相逆变器提 供由根具同有有据同步自功负补 动功步载偿电率补变机压，偿化来调而机进提整无励行供器功磁控。功功能率电制。流， 通代步后常，可，采通专用用过设离辅柴同合助油步器发机补脱电拖偿开机入机。替。同
同步补偿机为一工作在过励磁状态(如同带了容性负 载)下空载运行的同步发电机。当负载功率因数低时， 适当增加补偿机的励磁，输出较多的无功功率，满 足负载无功功率的需要。当功率因数升高时，减少 励磁，而维持电网电压的恒定－即同步补偿机带有 自动电压调整器（AVR）。
即：调相机（同步补偿机）具有：输出无功功率，维 持系统的电压、频率等作用。
停车
额 定 输 出 线性 区 下降 域 输出 区域
轴带发电机的功率输出特性
4、晶闸管轴带发电机系统
组成：
交
流
电
抗
1．轴带发电机1
器
（ 流 波 逆 器 通S电器变5道G构抗）2器。、成器、4直变主和晶3流、压回交闸平晶器管流路滑闸整1电有滤管1 抗功和 晶闸管整流器7是轴
逆变
直流 滤波
带发电机励磁电流调
2、轴带发电机的运行操作
当船舶需要转入机动工况（如进港等）时，因主 机将进行减速、倒车、停车等操纵，轴带发电机应 停止工作。（主要步骤：1→2→3） 1．起动柴油辅助发电机组，并切除次要负载； 2．完成辅助发电机的手动或自动并车及转移负荷， 之后才能操作主机减速或倒车； 3．当主机转速降低到额定转速的40%以下时，轴 带发电机励磁终止，主开关跳闸，逆变器停止触发， 轴带发电机终止发电。
交流轴带机因主机转速的变化既影响电压，还 影响电网频率，为保证电压、频率稳定，须针对不 同主机及螺旋桨类型采取不同的措施，其控制较复 杂。—— 有可变螺距螺旋桨的主机型式；定螺距 螺旋桨的主机型式2种。
非恒定频率交流电经 整流后，供给晶闸管三相 逆变器变换为恒定频率三 相交流电，三相逆变器提 供由根具同有有据同步自功负补 动功步载偿电率补变机压，偿化来调而机进提整无励行供器功磁控。功功能率电制。流， 通代步后常，可，采通专用用过设离辅柴同合助油步器发机补脱电拖偿开机入机。替。同
同步补偿机为一工作在过励磁状态(如同带了容性负 载)下空载运行的同步发电机。当负载功率因数低时， 适当增加补偿机的励磁，输出较多的无功功率，满 足负载无功功率的需要。当功率因数升高时，减少 励磁，而维持电网电压的恒定－即同步补偿机带有 自动电压调整器（AVR）。
即：调相机（同步补偿机）具有：输出无功功率，维 持系统的电压、频率等作用。
停车
额 定 输 出 线性 区 下降 域 输出 区域
轴带发电机的功率输出特性
4、晶闸管轴带发电机系统
组成：
交
流
电
抗
1．轴带发电机1
器
（ 流 波 逆 器 通S电器变5道G构抗）2器。、成器、4直变主和晶3流、压回交闸平晶器管流路滑闸整1电有滤管1 抗功和 晶闸管整流器7是轴
逆变
直流 滤波
带发电机励磁电流调
2、轴带发电机的运行操作
当船舶需要转入机动工况（如进港等）时，因主 机将进行减速、倒车、停车等操纵，轴带发电机应 停止工作。（主要步骤：1→2→3） 1．起动柴油辅助发电机组，并切除次要负载； 2．完成辅助发电机的手动或自动并车及转移负荷， 之后才能操作主机减速或倒车； 3．当主机转速降低到额定转速的40%以下时，轴 带发电机励磁终止，主开关跳闸，逆变器停止触发， 轴带发电机终止发电。
交流轴带机因主机转速的变化既影响电压，还 影响电网频率，为保证电压、频率稳定，须针对不 同主机及螺旋桨类型采取不同的措施，其控制较复 杂。—— 有可变螺距螺旋桨的主机型式；定螺距 螺旋桨的主机型式2种。
船舶轴带发电机 PPT
1、轴带发电机系统的特点、分类和功率输出特性
②频率补偿
方法：采用整流 — 逆变装置作为中间环节的系统。 非恒定频率交流电经整流后，供给晶闸管三相逆变器变换为
恒定频率三相交流电，三相逆变器提供有功功率，而无功功率 由同步补偿机来提供。
同步补偿机励磁电流根据负载变化进行控制，具有自动电压 调整器功能。
船舶电气设备与系统
3、轴带发电机的运行操作程序及操作注意事项
1）起动程序（正常航行，主机转速达到要求时） ➢接通控制系统电源； ➢检查起动条件(无故障报警，主机转速大于75%）起动调相机建立电压； ➢接通SG的励磁电路，发电机起压； ➢给整流器、逆变器触发脉冲，逆变器输出功率，异步电机断电； ➢起动成功 2）与辅助发电机并联和转换
①转速补偿方法：
1.变流机组稳定供电频率； 2.行星齿轮传动系统； 3.轴带异步发电机； 4.电磁滑差离合器恒速系统。 变流机组：控制可控硅导通角稳定电压，可稳定发电机转速。 行星齿轮：液压系统提供附加传动，稳定发电机转速。 异步发电机：与变流机组相似，也是稳定电动机和发电机转速。 滑差离合器：励磁电流大小可控制转矩，从而稳定转速。
5.交流电抗器
6.调相机
7.晶闸管整流器 8.频率和逆变角控制器
9.熔断器 10.空气开关 11.变压器
2、轴带发电机系统的组成原理
工作原理：SG输出非恒定频率的交流电，经整流变直流电，
再经逆变器变标准频率的交流电。SG只提供有功功率，SC向电 网输出无功功率。开始时，异步电机带动调相机建立正常频率 的额定电压，当逆变器已输出与调相机相同的电压和频率式， SC的异步电机自动断电。此时，SC相当于并联运行中逆功率运 行的发电机。
额定功率输出特性表明： 1、主机转速在75%-100%额定 1
船舶电气设备及系统课件
第一页，共60页。
学习第十一章应该(yīnggāi) 注意的点
第十一章学习应注意的几个问题： 1.船舶电力系统如何组成？有什么特点？ 2.船舶电站容量与发电机组数量是根据什么原则确定的？轴带发电
机装置有什么特点和类型？ 3.船舶配电板由什么组成？有哪些作用和特点？ 4.万能式空气断路器组成原理是什么？对发电机采取什么保护？保
第二页，共60页。
本节主要内容有两个部分
1.电力系统组成特点： 主要掌握组成、作用和特点
。 2.电力系统基本参数：
—— 三个基本参数 电制、额定电压、额定频率
第三页，共60页。
组成：船舶电力系统由电源、配电装置、电力网和负载组成 电。源：发电机组和蓄电池。发
电机组（柴油机，基本电源） ，蓄电池作为小应急电源。 配电装置：由开关、母线、保 护电器、自动化装置、测量装 置等组成。作用为分配、保护 监测(jiān cè)控制。
2.照明负载：照明灯具，信号灯（重要设备） ；
3.通讯导航设备：无线电、车钟、电罗经、雷达等（重 要设船备4.舶）其电；他力设系备统：的生特活点用：电——设备主。要3个。
1.独立系统，相对(xiāngduì)容量较小，易受影响；
2.输电距离短，短路破坏大；
3.船舶环境恶劣。
第五页，共60页。
基本参数有3个： —— 1.电流种类；2.电压；3.频率。
电流种类：—— 电制，指交流或是直流。 额定电压：—— 电压等级，电力、照明等。
我国：电力：400/380V；照明：230/220V 。
[注意(zhù yì)]：电源与负载不同。 额定频率：即，工业用电额定频率，简称工频。 [第一节要点—]—：电我力国系为统：组成50（Hz定。义）；特点；基
学习第十一章应该(yīnggāi) 注意的点
第十一章学习应注意的几个问题： 1.船舶电力系统如何组成？有什么特点？ 2.船舶电站容量与发电机组数量是根据什么原则确定的？轴带发电
机装置有什么特点和类型？ 3.船舶配电板由什么组成？有哪些作用和特点？ 4.万能式空气断路器组成原理是什么？对发电机采取什么保护？保
第二页，共60页。
本节主要内容有两个部分
1.电力系统组成特点： 主要掌握组成、作用和特点
。 2.电力系统基本参数：
—— 三个基本参数 电制、额定电压、额定频率
第三页，共60页。
组成：船舶电力系统由电源、配电装置、电力网和负载组成 电。源：发电机组和蓄电池。发
电机组（柴油机，基本电源） ，蓄电池作为小应急电源。 配电装置：由开关、母线、保 护电器、自动化装置、测量装 置等组成。作用为分配、保护 监测(jiān cè)控制。
2.照明负载：照明灯具，信号灯（重要设备） ；
3.通讯导航设备：无线电、车钟、电罗经、雷达等（重 要设船备4.舶）其电；他力设系备统：的生特活点用：电——设备主。要3个。
1.独立系统，相对(xiāngduì)容量较小，易受影响；
2.输电距离短，短路破坏大；
3.船舶环境恶劣。
第五页，共60页。
基本参数有3个： —— 1.电流种类；2.电压；3.频率。
电流种类：—— 电制，指交流或是直流。 额定电压：—— 电压等级，电力、照明等。
我国：电力：400/380V；照明：230/220V 。
[注意(zhù yì)]：电源与负载不同。 额定频率：即，工业用电额定频率，简称工频。 [第一节要点—]—：电我力国系为统：组成50（Hz定。义）；特点；基
船舶电气设备及系统(分析“发电机”文档)共123张PPT
三、船舶电力系统的特点（与陆电相比）
（1）工作条件比较复杂，工作环境比较恶劣 （2）与用电设备之间的距离很短，相互影响大
（3）船舶电站容量相对较小。
第二节 船舶电站容量和发电机组台数的选择
一、确定电站容量和发电机台数的基本原则
1. 船舶的运行工况
货轮和油轮的典型运行工况大致划分如下： （1）航行工况
主空气压缩 机 油灶鼓风机 空调压缩机 空调淡水泵 空调送风机 伙食冷库压 缩机 电动锅炉给 水泵 充电机组 无线电 雷达
返回
K1
K1
P2 P1
2．电动机负荷系数的计算
（1）电动机利用系数Ｋ1
K1
P2 P1
P 1 ：电动机额定功率； P 2 ：电动机轴上拖动的机械设备的额定功率 。
通常电动机的额定功率应略大于机械设备的额定功率
图12-6 船舶主电网与应急电网间单 （3）采用自动分级卸载装置。
图一1般2规-2范4 万都其能规式定上自客动船部空和分气50断0装总路吨器有以的上框测的图量货船仪应设表有独、立转的应换急电开源关。 、指示灯、主要电源开关、原动 机的调速开关和按钮等 ； 应急配电板由应急发电机控制屏和应急配电屏组成，其上面安装的仪器仪表与主配电板类似，只是应急发电机不需要并联运行而无需逆
供电网络，对电网供电或停止供电。
（2）测量和监视电力系统的各种电气参数（电压、频率、电流、 功率、功率因数、绝缘电阻等）。
（3）调整电力系统的各电气参数值（例如电压、频率的调整）。
返回
（4）当电力系统发生故障或不能正常运行时，保护电路将
自动地切断故障电路或发出报警信号。
（5）对电路状态、开关状态以及偏离正常的工作状态进行
2. 额定电压等级
船舶轴带发电机
02
船舶轴带发电机的优势与挑战
优势
高效能源利用
降低运营成本
船舶轴带发电机通过直接利用船舶主轴的 旋转动力，实现了能源的高效利用，减少 了能源转换过程中的损失。
由于减少了能源转换环节，船舶轴带发电 机可以显著降低船舶运营成本，尤其是在 长航线和持续航行中。
提高船舶自持力
环保节能
船舶轴带发电机可以提供稳定的电力输出 ，支持船舶长时间在海上航行，提高了船 舶的自持力。
04
船舶轴带发电机的安装与调试
安装步骤
基础制作与安装
根据发电机的大小和重量，制作合适的基 础结构，确保其能承受发电机的重量和振
动。
A 确定安装位置
根据船舶的布局和发电机的规格， 确定轴带发电机的安装位置，确保
其稳定性和安全性。
B
C
D
安装控制系统
根据发电机的控制系统需求，安装相应的 控制系统，确保其能正常运行并控制发电 机的运行。
定制化服务
未来船舶轴带发电机将更加注重客户需求，提供 定制化的产品和服务，满足不同材料进行质量检查， 确保符合设计要求和标准。
03
成品检验
成品检验是确保发电机性能和质 量的重要环节，应对发电机的各
项性能指标进行全面检测。
02
过程质量控制
对制造过程中的关键工序进行质 量检查和控制，防止出现批量质
量问题。
04
质量记录与追溯
建立完善的质量记录和追溯体系 ，以便对出现的质量问题进行调 查和分析，持续改进产品质量。
清洁和润滑传动部件
对传动部件进行清洁和润滑，以减少磨损和摩擦阻力。
常见故障排除
发动机过热
如果发动机过热，应检查冷却 液是否充足，水泵是否工作正 常，以及散热器是否清洁。
