网线水晶头正确接法

合集下载

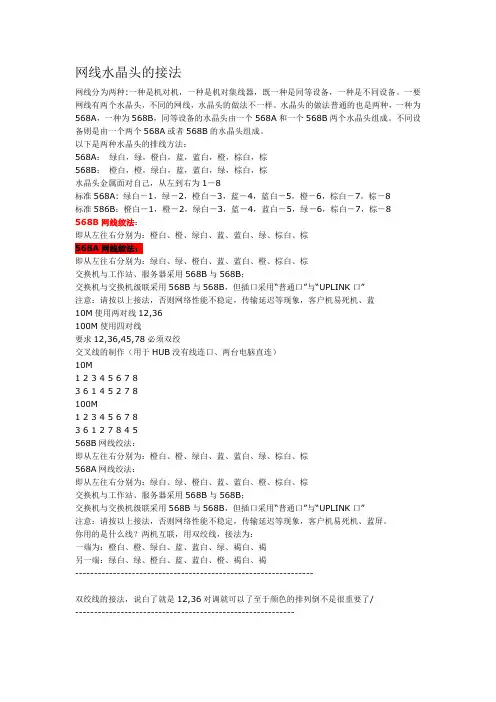

网线水晶头的接法

网线水晶头的接法网线分为两种:一种是机对机，一种是机对集线器，既一种是同等设备，一种是不同设备。

一要网线有两个水晶头，不同的网线，水晶头的做法不一样。

水晶头的做法普通的也是两种，一种为568A，一种为568B，同等设备的水晶头由一个568A和一个568B两个水晶头组成。

不同设备则是由一个两个568A或者568B的水晶头组成。

以下是两种水晶头的排线方法：568A：绿白，绿，橙白，蓝，蓝白，橙，棕白，棕568B：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕水晶头金属面对自己，从左到右为1－8标准568A: 绿白－1，绿－2，橙白－3，蓝－4，蓝白－5，橙－6，棕白－7，棕－8标准586B：橙白－1，橙－2，绿白－3，蓝－4，蓝白－5，绿－6，棕白－7，棕－8568B网线绞法：即从左往右分别为：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕568A网线绞法：即从左往右分别为：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕交换机与工作站、服务器采用568B与568B；交换机与交换机级联采用568B与568B，但插口采用“普通口”与“UPLINK口”注意：请按以上接法，否则网络性能不稳定，传输延迟等现象，客户机易死机、蓝10M使用两对线12,36100M使用四对线要求12,36,45,78必须双绞交叉线的制作（用于HUB没有线连口、两台电脑直连）10M1 2 3 4 5 6 7 83 6 145 2 7 8100M1 2 3 4 5 6 7 83 6 1 2 7 84 5568B网线绞法：即从左往右分别为：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕568A网线绞法：即从左往右分别为：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕交换机与工作站、服务器采用568B与568B；交换机与交换机级联采用568B与568B，但插口采用“普通口”与“UPLINK口”注意：请按以上接法，否则网络性能不稳定，传输延迟等现象，客户机易死机、蓝屏。

你用的是什么线？两机互联，用双绞线，接法为：一端为：橙白、橙、绿白、蓝、蓝白、绿、褐白、褐另一端：绿白、绿、橙白、蓝、蓝白、橙、褐白、褐---------------------------------------------------------------双绞线的接法，说白了就是12,36对调就可以了至于颜色的排列倒不是很重要了/----------------------------------------------------------一机分别装一网卡然后用网线连上线序为橙白，蓝，绿白，橙，蓝白，绿，棕白，棕绿白，绿，橙白，橙，蓝白，蓝，棕白，棕连好后网卡灯亮了就通了---------------------------------------------------------------橙白,橙色,绿白,蓝色,蓝白,绿色,棕白,棕色;绿白,绿色,橙白,蓝色,蓝白,橙色,棕白,棕色;就是1-3.2-6对换。

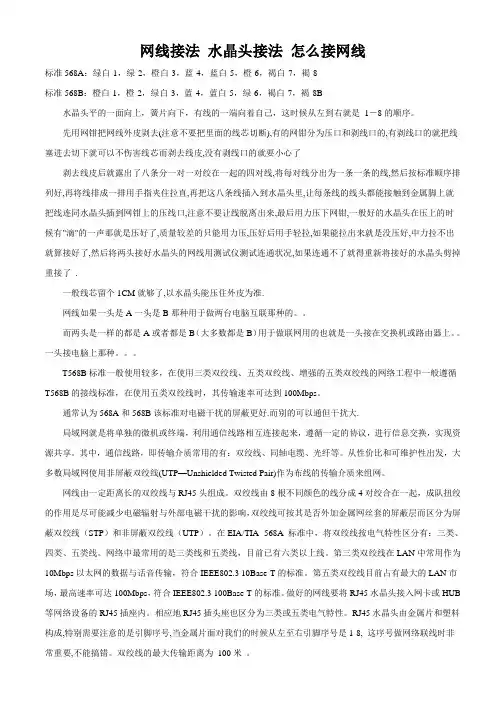

网线接法水晶头接法_怎么接网线(有图表)

网线接法水晶头接法怎么接网线标准568A：绿白-1，绿-2，橙白-3，蓝-4，蓝白-5，橙-6，褐白-7，褐-8标准568B：橙白-1，橙-2，绿白-3，蓝-4，蓝白-5，绿-6，褐白-7，褐-8B水晶头平的一面向上，簧片向下，有线的一端向着自己，这时候从左到右就是1－8的顺序。

先用网钳把网线外皮剥去(注意不要把里面的线芯切断),有的网钳分为压口和剥线口的,有剥线口的就把线塞进去切下就可以不伤害线芯而剥去线皮,没有剥线口的就要小心了剥去线皮后就露出了八条分一对一对绞在一起的四对线,将每对线分出为一条一条的线,然后按标准顺序排列好,再将线排成一排用手指夹住拉直,再把这八条线插入到水晶头里,让每条线的线头都能接触到金属脚上就把线连同水晶头插到网钳上的压线口,注意不要让线脱离出来,最后用力压下网钳,一般好的水晶头在压上的时候有"滴"的一声那就是压好了,质量较差的只能用力压,压好后用手轻拉,如果能拉出来就是没压好,中力拉不出就算接好了,然后将两头接好水晶头的网线用测试仪测试连通状况,如果连通不了就得重新将接好的水晶头剪掉重接了.一般线芯留个1CM就够了,以水晶头能压住外皮为准.网线如果一头是A一头是B那种用于做两台电脑互联那种的。

而两头是一样的都是A或者都是B（大多数都是B）用于做联网用的也就是一头接在交换机或路由器上。

一头接电脑上那种。

T568B标准一般使用较多，在使用三类双绞线、五类双绞线、增强的五类双绞线的网络工程中一般遵循T568B的接线标准，在使用五类双绞线时，其传输速率可达到100Mbps。

通常认为568A和568B该标准对电磁干扰的屏蔽更好.而别的可以通但干扰大.局域网就是将单独的微机或终端，利用通信线路相互连接起来，遵循一定的协议，进行信息交换，实现资源共享。

其中，通信线路，即传输介质常用的有：双绞线、同轴电缆、光纤等。

从性价比和可维护性出发，大多数局域网使用非屏蔽双绞线(UTP—Unshielded Twisted Pair)作为布线的传输介质来组网。

网线水晶头接法序(图文详解)

网线水晶头接法序(图文详解)————————————————————————————————作者：————————————————————————————————日期：2网线水晶头接法和线序（图文详解）网线制作是搞网络的人的必修课，也是最为基础的实战项目。

网线制作方法有很多，我们在此简单的制作一下现在出现最多的RJ45通用8针网线制作方法。

我们使用网线钳的剥皮功能剥掉网线的外皮，会看到彩色与白色互相缠绕的八根金属线。

橙、绿、蓝、棕四个色系，与他们相互缠绕的分别是白橙、白绿、白蓝、白棕，有的稍微有点橙色，有的只是白色，如果是纯色，千万要注意，不要将四个白色搞混了。

我们分别将他们的缠绕去掉，注意摆放的顺序是：橙绿蓝棕，白在前，蓝绿互换。

也就是说最终的结果是：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕(适合电脑与路由器、拨号猫、交换机)。

摆好位置之后将网线摆平捋直，使用切线刀将其切齐，切线刀通常的网线钳都有，一定要确保切的整齐，然后平放入水晶头，使劲儿往前顶，当从水晶头的前放都看到线整齐的排列之后，使用网线钳子的水晶头压制模块将其挤压。

这种网线制作的顺序是通用的B类网线制作方法。

如果是A类网线制作顺序是橙绿互换，变成：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕直连线是网线两端的水晶头都是A或者B，如果是交叉线则一头是A一头是B。

直连线(适合电脑与路由器、拨号猫、交换机)两头都是白橙、橙、白绿、蓝、白蓝、绿、白棕、棕交叉连接一头568A一头568B （适用于电脑与电脑）568A标准：绿白，绿，橙白，蓝，蓝白，橙，棕白，棕568B标准：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕我们常见的以下情况需要直连线，如：计算机和交换机互连，交换机与路由器互连。

如果是计算机和计算互连则需要交叉线。

当然了，这些网线制作方法也都不一定每个人都在使用。

因为很多网络设计者通常并没有严格遵守这个规则，不过如果不遵守这个规则，网线的抗干扰性能和抗衰减性能就很差。

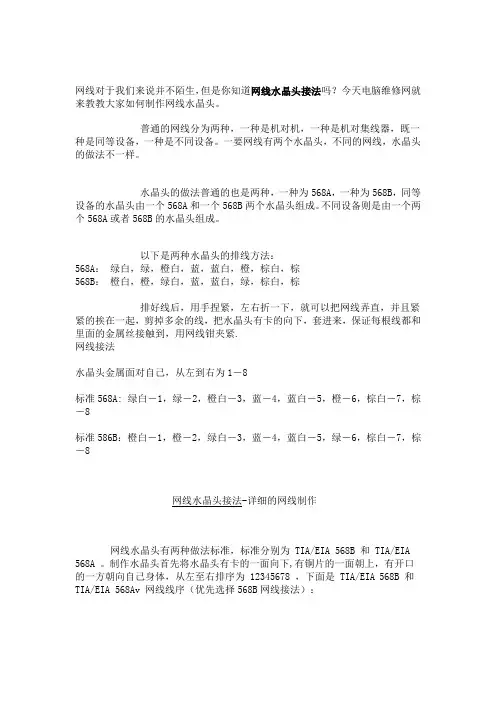

网线水晶头接法

网线对于我们来说并不陌生，但是你知道网线水晶头接法吗？今天电脑维修网就来教教大家如何制作网线水晶头。

普通的网线分为两种，一种是机对机，一种是机对集线器，既一种是同等设备，一种是不同设备。

一要网线有两个水晶头，不同的网线，水晶头的做法不一样。

水晶头的做法普通的也是两种，一种为568A，一种为568B，同等设备的水晶头由一个568A和一个568B两个水晶头组成。

不同设备则是由一个两个568A 或者568B的水晶头组成。

以下是两种水晶头的排线方法：568A：绿白，绿，橙白，蓝，蓝白，橙，棕白，棕568B：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕排好线后，用手捏紧，左右折一下，就可以把网线弄直，并且紧紧的挨在一起，剪掉多余的线，把水晶头有卡的向下，套进来，保证每根线都和里面的金属丝接触到，用网线钳夹紧.网线接法水晶头金属面对自己，从左到右为1－8标准568A: 绿白－1，绿－2，橙白－3，蓝－4，蓝白－5，橙－6，棕白－7，棕－8标准586B：橙白－1，橙－2，绿白－3，蓝－4，蓝白－5，绿－6，棕白－7，棕－8网线水晶头接法-详细的网线制作网线水晶头有两种做法标准，标准分别为 TIA/EIA 568B 和 TIA/EIA568A 。

制作水晶头首先将水晶头有卡的一面向下,有铜片的一面朝上，有开口的一方朝向自己身体，从左至右排序为 12345678 ，下面是 TIA/EIA 568B 和TIA/EIA 568Av 网线线序（优先选择568B网线接法）：TIA/EIA-568B: 1、白橙，2、橙，3、白绿，4、蓝，5、白蓝，6、绿，7、白棕，8、棕TIA/EIA-568A: 1、白绿，2、绿，3、白橙，4、蓝，5、白蓝，6、橙，7、白棕，8、棕在整个网络布线中应用一种布线方式，但两端都有RJ-45 plug 的网络联线无论是采用端接方式A，还是端接方式B，在网络中都是通用的。

双绞线的顺序与RJ45头的引脚序号--对应。

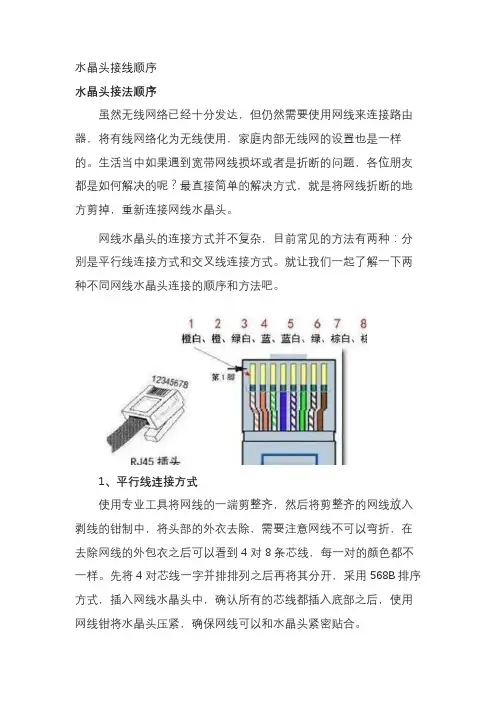

水晶头接线顺序

水晶头接线顺序水晶头接法顺序虽然无线网络已经十分发达，但仍然需要使用网线来连接路由器，将有线网络化为无线使用，家庭内部无线网的设置也是一样的。

生活当中如果遇到宽带网线损坏或者是折断的问题，各位朋友都是如何解决的呢？最直接简单的解决方式，就是将网线折断的地方剪掉，重新连接网线水晶头。

网线水晶头的连接方式并不复杂，目前常见的方法有两种：分别是平行线连接方式和交叉线连接方式。

就让我们一起了解一下两种不同网线水晶头连接的顺序和方法吧。

1、平行线连接方式使用专业工具将网线的一端剪整齐，然后将剪整齐的网线放入剥线的钳制中，将头部的外衣去除，需要注意网线不可以弯折，在去除网线的外包衣之后可以看到4对8条芯线，每一对的颜色都不一样。

先将4对芯线一字并排排列之后再将其分开，采用568B排序方式，插入网线水晶头中，确认所有的芯线都插入底部之后，使用网线钳将水晶头压紧，确保网线可以和水晶头紧密贴合。

2、交叉线连接方式交叉线连接方式与平行线连接方式之间的最大不同就是芯线的排列规则，而且交叉线的连接方式网线的两端都需要连接水晶头。

所以各位朋友在使用这种方式连接网线水晶头的时候，一定要注意一端采用568A的芯线排列标准，另一端采用568B的芯线排列标准。

网线两端都连接好水晶头之后需要做测试，确保网线水晶头已经成功连接，没有接触不良的问题。

网线水晶头接法口诀一、ADSL宽带水晶头接法：橙白→橙→绿白→蓝→蓝白→绿→棕白→棕二、交叉线接法（计算机到计算机或路由器到路由器）：任意一端：绿白→绿→橙白→蓝→蓝白→橙→棕白→棕另一端：橙白→橙→绿白→蓝→蓝白→绿→棕白→棕三、直连线接法（路由器到计算机）路由器：橙白→橙→绿白→蓝→蓝白→绿→棕白→棕计算机：橙白→橙→绿白→蓝→蓝白→绿→棕白→棕注：直连线方式也可以采用两端同为“绿白→绿→橙白→蓝→蓝白→橙→棕白→棕”。

水晶头接法口诀如下：鼻下铜上握水晶从左到右记心中橙白全橙绿白蓝蓝白全绿棕白棕水晶头接法口诀。

图文详解网线水晶头接法和线序

图文详解网线水晶头接法和线序1、568B标准摆放的顺序是：橙绿蓝棕，白在前，蓝绿（两线）互换。

2、568A标准摆放的顺序是：橙绿蓝棕，橙绿两系先互换为绿橙蓝棕，白在前，蓝橙两线再互换。

[共同点：蓝棕（两色系）均在后，白在前，4、6交替。

]3、为了保持最佳的兼容性，普遍采用EIA／TIA568B标准来制作网线。

图文详解网线水晶头接法和线序网线制作是搞网络的人的必修课，也是最为基础的实战项目。

网线制作方法有很多，我们在此简单的制作一下现在出现最多的RJ45通用8针网线制作方法。

我们使用网线钳的剥皮功能剥掉网线的外皮，会看到彩色与白色互相缠绕的八根金属线。

橙、绿、蓝、棕四个色系，与他们相互缠绕的分别是橙白、绿白、蓝白、棕白，有的稍微有点橙色，有的只是白色，如果是纯色，千万要注意，不要将四个白色搞混了。

我们分别将他们的缠绕去掉，注意摆放的顺序是：橙绿蓝棕，白在前，蓝绿互换。

也就是说最终的结果是：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕(适合电脑与路由器、拨号猫、交换机)。

这种网线制作的顺序是通用的B类网线制作方法。

如果是A类网线制作顺序是橙绿互换，变成：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕。

直连线是网线两端的水晶头都是A或者B，如果是交叉线则一头是A一头是B。

直连线(适合电脑与路由器、拨号猫、交换机)两头都是橙白、橙、绿白、蓝、蓝白、绿、棕白、棕交叉连接一头568A一头568B （适用于电脑与电脑）568A标准：绿白，绿，橙白，蓝，蓝白，橙，棕白，棕568B标准：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕我们常见的以下情况需要直连线，如：计算机和交换机互连，交换机与路由器互连。

如果是计算机和计算互连则需要交叉线。

网线接法图解(包括水晶头和插座)

网线接法 - 网线水晶头接法 (图)网线接法 - 网线水晶头接法（很多网友在问网线怎么接，网线标准接法，网线制作方法，现收集网线接法如下：）RJ45 型网线插头又称水晶头，广泛应用于局域网和 ADSL 宽带上网用户的网络设备间网线（称作五类线或双绞线）的连接。

在具体应用时，RJ45 型插头和网线有两种连接方法（线序），分别称作 T568A 线序（图1）和 T568B 线序（图2）。

RJ45 型网线插头引脚号的识别方法是：手拿插头，有 8 个小镀金片的一端向上，有网线装入的矩形大口的一端向下，同时将没有细长塑料卡销的那个面对着你的眼睛，从左边第一个小镀金片开始依次是第1 脚、第2 脚、…、第8 脚。

图1：RJ45 型网线插头的 T568A 线序接法示意图T568A 线序的适用范围这种接法用于网络设备需要交叉互连的场合，所谓交叉是指网线的一端和另一端与 RJ45 网线插头的接法不同，一端按 T568A 线序接（图1），另一端按 T568B 线序接（图2），即有几根网线在另一端是先做了交叉才接到 RJ45 插头上去的，适用的连接场合有：1. 电脑←—→电脑，称对等网连接，即两台电脑之间只通过一条网线连接就可以互相传递数据；2. 集线器←—→集线器；3. 交换机←—→交换机。

T568A 线序的接法如图1 所示，RJ45 型网线插头各脚与网线颜色标志的对应关系是：插头脚号网线颜色1 ————绿白2 ————绿3 ————橙白4 ————蓝5 ————蓝白6 ————橙7 ————棕白8 ————棕图2：RJ45 型网线插头的 T568B 线序接法示意图T568B 线序的适用范围一、直连线互连网线的两端均按 T568B 接1. 电脑←—→ADSL 猫2. ADSL猫←—→ADSL 路由器的 WAN 口3. 电脑←—→ADSL 路由器的 LAN 口4. 电脑←—→集线器或交换机二、交叉互连网线的一端按 T568B 接，另一端按 T568A 接1. 电脑←—→电脑，即对等网连接2. 集线器←—→集线器3. 交换机←—→交换机T568B 线序的接法如图2 所示，RJ45 型网线插头各脚与网线颜色标志的对应关系是：插头脚号网线颜色1 ————橙白2 ————橙3 ————绿白4 ————蓝5 ————蓝白6 ————绿7 ————棕白8 ————棕两台电脑通过网线直接连接（即对等网）的有关设置上面已经提到两台电脑之间通过网线进行连接时，RJ45 型网线插头与网线的接法是：一端按 t568a 线序接，一端按 t568b 线序接，然后网线经 RJ45 插头播入要连接电脑的网线插口中，这就完成了两台电脑间的物理连接。

网线水晶头接法大全

网线水晶头接法大全
一、网线水晶头的简介
网线水晶头(RJ-45插座)是一种常用的电缆连接工具，它能够将网络设备之间的一种接口用连接件连接，它的主要作用是将相连的网络设备之间传送数据。

它是一种8针座，由铜线、铝箔胶板等组成，可作为免插跳线短链接和模块间联接用。

此外，网线水晶头想小也灵活，可使连接设备也相对灵活移动，除用于连接电脑网络外，也常用于移动硬盘、打印机等设备的连接。

二、8针水晶头的连接方法
1.将网络设备的网线水晶头从电缆股里取出，然后放在网络设备插口的上方；
2.将电缆的八个针股按照和水晶头从上到下的排列顺序连接；
3.注意检查针股连接的位置和位置是否正确；
4.将网络设备的网线水晶头插入电缆插口，确认是否插好；
5.最后将设备插口里的螺丝螺母严格拧紧；
6.最终完成网络线路连接，并且通过检查电缆针股排列和接口插入是否正确来完成网络设备连接工作。

1. 8针水晶头接法按照EIA/TIA 568B标准，在有网络设备有TIA/EIA 568B标准的情况下，8针水晶头的顺序应该是：红色》橙色》黄色》绿色》蓝色》紫色》棕色》灰色。

总之，网线水晶头是网络设备之间传输数据的重要工具，网络设备的有效连接需要严格注重8针水晶头的连接方法和排列方法，如此才可保证网络设备连接工作的正确无误。

水晶头接法顺序

水晶头接法顺序
水晶头是网络连接中重要的接口设备，是一种能沿固定方向插入并自动防止脱落的塑料接头，用于网络通讯，因其外观像水晶一样晶莹透亮而得名为水晶头。

生活中需要用到网线的地方有很多，一起来了解一下，网线水晶头接法顺序图，网线水晶头接法顺序口诀相关内容吧!
一、有 8 个小镀金片的一端向上，有网线装入的矩形大口的一端向下，同时将没有细长塑料卡销的那个面对着你的眼睛，从左边第一个小镀金片开始依次是第
1 脚、第
2 脚、…、第8 脚。

二、接线流程：
1、网线钳剥掉外部绝缘皮，网线钳有一个专门拨绝缘皮的钳口，卡住线转一圈，尺寸刚刚好，把绝缘皮剥掉。

第二步：按颜色区分好顺序;依568A为例：网线颜色1-绿白2—绿3—橙白4—蓝5—蓝白6—橙7—棕白8—棕568B:网线颜色:1—橙白2—橙3—绿白4—蓝5—蓝白6—绿7—棕白8—棕。

第三部：网线均匀放进水晶头，水晶头放入网线钳，压紧即可。

网线水晶头接法顺序口诀一、ADSL宽带水晶头接法：橙白→橙→绿白→蓝→蓝白→绿→棕白→棕二、交叉线接法(计算机到计算机或路由器到路由器)：任意一端：绿白→绿→橙白→蓝→蓝白→橙→棕白→棕另一端：橙白→橙→绿白→蓝→蓝白→绿→棕白→棕
三、直连线接法(路由器到计算机) 路由器：橙白→橙→绿白→蓝→蓝白→绿→棕白→棕计算机：橙白→橙→绿白→蓝→蓝白→绿→棕白→棕注：直连线方式也可以采用两端同为“绿白→绿→橙白→蓝→蓝白→橙→棕白→棕”。

水晶头接法口诀如下：、鼻下铜上握水晶从左到右记心中橙白全橙绿白蓝蓝白全绿棕白棕
以上为水晶头接法口诀、网线水晶头接法顺序讲解，网线水晶头接法顺序口诀相关内容，就带您了解到这里了。

网线水晶头接法

水晶头金属面对自己1 2 3 4 5 6 7 8586A 做法从左向右线的颜色依次为绿白绿橙白蓝蓝白橙棕白棕586B 做法从左向右线的颜色依次为橙白橙绿白蓝蓝白绿棕白棕由于貌似586B接法适用范围更广，因此以下只说586B1.不同级设备连，2端都采用同样的586B 做法，即橙白橙绿白蓝蓝白绿棕白棕需注意的是，如果HUB下面再接HUB，也使用这种接法2.同级设备连接，主要用于接对等网，需要将2端水晶头线的排列顺序中的1号线和3号线对调，2号线和6号线对调，具体如下：1 2 3 4 5 6 7 8一个头绿白绿橙白蓝蓝白橙棕白棕另一头橙白橙绿白蓝蓝白绿棕白棕1.当负载对电动机启动力矩无严格要求又要限制电动机启动电流且电机满足380V/Δ接线条件才能采用星三角启动方法；2.该方法是：在电机启动时将电机接成星型接线,当电机启动成功后再将电机改接成三角型接线（通过双投开关迅速切换）；3.因电机启动电流与电源电压成正比,此时电网提供的启动电流只有全电压启动电流的1/3 ，但启动力矩也只有全电压启动力矩的1/3。

星三角启动，属降压启动他是以牺牲功率为代价来换取降低启动电流来实现的。

所以不能一概而以电机功率的大小来确定是否需采用星三角启动，还的看是什么样的负载，一般在需要启动时负载轻运行时负载重尚可采用星三角启动，一般情况下鼠笼型电机的启动电流是运行电流的5—7倍，而对电网的电压要求一般是正负10%（我记忆中）为了不形成对电网电压过大的冲击所以要采用星三角启动，一般要求在鼠笼型电机的功率超过变压器额定功率的10%时就要采用星三角启动。

只有鼠笼型电机才采用星三角启动。

一家之言,姑且听之.本人在实际使用过程中,发现需星三角降压启动的电机从11KW开始就有需要的,如风机、在启动时11KW电流在7-9倍(100)A左右,按正常配置的热继电器根本启动不了,（关风门也没用）热继电器配大了又起不了保护电机的作用，所以建议用降压启动。

网线水晶头接线方法及接线顺序

网线水晶头接线方法及接线顺序
网线水晶头接线方法及接线顺序,标准水晶头接线方法RJ45的水晶头接法分T568A与T568B，两种接线方法基本相同，不同是，T568B的首线对是橙色，T568A的首线对是绿色。

如果直接用网线将两台PC用对等网连接，应采用的接法为一端为T568A，另一端为T568B。

如果通过网络集线器或网络交换机组网，网线两头接法应同为T568A或T568B，常见的是T568B的接法。

一、接线标准
T568B标准一般使用较多，在使用三类双绞线、五类双绞线、增强的五类双绞线的网络工程中一般遵循T568B的接线标准，在使用五类双绞线时，其传输速率可达到100Mbps。

T568A的排线顺序为：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕。

T568B的排线顺序为：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕。

二、RJ-45各脚功能(10BaseT/100BaseTX)：
1、传输数据正极Tx+
2、传输数据负极Tx-
3、接收数据正极Rx+
4、未使用
5、未使用
6、接受数据负极Rx-
7、未使用
8、未使用
各种情况下的双绞线排列顺序：
1、PC到HUB：
直连法：按T568B标准，即按“橙白、橙、绿白、蓝、蓝白、绿、棕白、棕”顺序排列。

2、网络转接和双机互联：
交叉连接法：一端按T568B标准排列。

另一端按T568A标准。

五、注意事项：做双绞线一定要按以上顺序排列制作，才能保证网络畅通速度快。

有的人直接一一对应做的双绞线，虽然能用，却由于1－3线和2－6线不是一对线到对端，抗干扰能力差，所以网速慢，距离长了就不稳定了。

网线水晶头接法

网线水晶头接法（附图说明）工具:驳线钳(用于接驳水晶头)（必备）水晶头接法:关于双绞线的色标和排列方法是有统一的国际标准严格规定的，现在常用的是TIA/EIA568B。

在打线时应使用如下的顺序：(TIA/EIA568B)1->橙白2->橙3->绿白4->蓝5->蓝白6->绿7->棕白8->棕而且，使用电缆两头一对一的连接方式，会使一组信号（负电压信号）通过不绞合在一起的两根芯线传输，造成极大的近端串扰（NEXT->Near-end-crosstalk）所以应按照国际标准打线！！局域网就是将单独的微机或终端，利用通信线路相互连接起来，遵循一定的协议，进行信息交换，实现资源共享。

其中，通信线路，即传输介质常用的有：双绞线、同轴电缆、光纤等。

从性价比和可维护性出发，大多数局域网使用非屏蔽双绞线(UTP—Unshielded Twisted Pair)作为布线的传输介质来组网。

网线由一定距离长的双绞线与RJ45头组成。

双绞线由8根不同颜色的线分成4对绞合在一起，成队扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响，双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线（STP）和非屏蔽双绞线（UTP）。

在EIA/TIA-568A标准中，将双绞线按电气特性区分有：三类、四类、五类线。

网络中最常用的是三类线和五类线，目前已有六类以上线。

第三类双绞线在LAN中常用作为10Mbps以太网的数据与话音传输，符合IEEE802.3 10Base-T的标准。

第五类双绞线目前占有最大的LAN市场，最高速率可达100Mbps，符合IEEE802.3 100Base-T的标准。

做好的网线要将RJ45水晶头接入网卡或HUB等网络设备的RJ45插座内。

相应地RJ45插头座也区分为三类或五类电气特性。

RJ45水晶头由金属片和塑料构成,特别需要注意的是引脚序号,当金属片面对我们的时候从左至右引脚序号是1-8, 这序号做网络联线时非常重要,不能搞错。

网线水晶头排序、接法及窍门大全(图例)

网线水晶头排序、接法及窍门大全（图例）工具: 驳线钳(用于接驳水晶头)（必备）水晶头接法:关于双绞线的色标和排列方法是有统一的国际标准严格规定的，现在常用的是TIA/EIA568B。

在打线时应使用如下的顺序：(TIA/EIA568B)1->橙白2->橙3->绿白4->蓝5->蓝白6->绿7->棕白8->棕而且，使用电缆两头一对一的连接方式，会使一组信号（负电压信号）通过不绞合在一起的两根芯线传输，造成极大的近端串扰（NEXT->Near-end-crosstalk）所以应按照国际标准打线！！网线水晶头排列顺序网线水晶头接法窍门网线水晶头接法局域网就是将单独的微机或终端，利用通信线路相互连接起来，遵循一定的协议，进行信息交换，实现资源共享。

其中，通信线路，即传输介质常用的有：双绞线、同轴电缆、光纤等。

从性价比和可维护性出发，大多数局域网使用非屏蔽双绞线(UTP—UnshieldedTwistedPair)作为布线的传输介质来组网。

网线由一定距离长的双绞线与RJ45头组成。

在EIA/TIA-568A标准中，将双绞线按电气特性区分有：三类、四类、五类线。

网络中最常用的是三类线和五类线，目前已有六类以上线。

第三类双绞线在LAN中常用作为10Mbps以太网的数据与话音传输，符合IEEE802.310Base-T的标准。

第五类双绞线目前占有最大的LAN 市场，最高速率可达100Mbps，符合IEEE802.3100Base-T的标准。

做好的网线要将RJ45水晶头接入网卡或HUB等网络设备的RJ45插座内。

相应地RJ45插头座也区分为三类或五类电气特性。

RJ45水晶头由金属片和塑料构成,特别需要注意的是引脚序号,当金属片面对我们的时候从左至右引脚序号是1-8,这序号做网络联线时非常重要,不能搞错。

宽带水晶头的正确接法

宽带水晶头的正确接法都一样接：橙白橙绿白蓝蓝白绿褐白褐建议你把墙里的网线做长，直接做个水晶头就可以了，不用做面板模块了，那个很贵的。

补充：你是不是没做过水晶头？就是按上我说的八根线按颜色排好，插进水晶头里，用钳子压紧就行了。

所有的线头都这样做成水晶头。

墙里的模块也是按照这样的颜色排，压在12345678，8个槽里就行了。

工具:驳线钳(用于接驳水晶头)（必备）水晶头接法:关于双绞线的色标和排列方法是有统一的国际标准严格规定的，现在常用的是TIA/EIA568B。

在打线时应使用如下的顺序：(TIA/EIA568B)1->橙白2->橙3->绿白4->蓝5->蓝白6->绿7->棕白8->棕而且，使用电缆两头一对一的连接方式，会使一组信号（负电压信号）通过不绞合在一起的两根芯线传输，造成极大的近端串扰（NEXT-> Near-end-crosstalk）所以应按照国际标准打线！！局域网就是将单独的微机或终端，利用通信线路相互连接起来，遵循一定的协议，进行信息交换，实现资源共享。

其中，通信线路，即传输介质常用的有：双绞线、同轴电缆、光纤等。

从性价比和可维护性出发，大多数局域网使用非屏蔽双绞线(UTP—Unshielded Twisted Pair)作为布线的传输介质来组网。

网线由一定距离长的双绞线与RJ45头组成。

在EIA/TIA-568A标准中，将双绞线按电气特性区分有：三类、四类、五类线。

网络中最常用的是三类线和五类线，目前已有六类以上线。

第三类双绞线在LAN中常用作为10Mbps以太网的数据与话音传输，符合IEEE802.3 10Base-T 的标准。

第五类双绞线目前占有最大的LAN市场，最高速率可达100Mbps，符合IEEE802.3 100Base-T 的标准。

网线水晶头排序、接法及窍门大全(图例)

网线水晶头排序、接法及窍门大全（图例）工具: 驳线钳（用于接驳水晶头）（必备）水晶头接法:关于双绞线的色标和排列方法是有统一的国际标准严格规定的，现在常用的是TIA/EIA568B.在打线时应使用如下的顺序:（TIA/EIA568B)1-〉橙白2—〉橙3->绿白4-〉蓝5—>蓝白6-〉绿7->棕白8—>棕而且，使用电缆两头一对一的连接方式，会使一组信号（负电压信号）通过不绞合在一起的两根芯线传输，造成极大的近端串扰(NEXT->Near—end-crosstalk）所以应按照国际标准打线！！网线水晶头排列顺序网线水晶头接法窍门网线水晶头接法局域网就是将单独的微机或终端，利用通信线路相互连接起来，遵循一定的协议，进行信息交换,实现资源共享。

其中,通信线路，即传输介质常用的有：双绞线、同轴电缆、光纤等。

从性价比和可维护性出发，大多数局域网使用非屏蔽双绞线（UTP—UnshieldedTwistedPair）作为布线的传输介质来组网。

网线由一定距离长的双绞线与RJ45头组成。

在EIA/TIA-568A标准中，将双绞线按电气特性区分有:三类、四类、五类线.网络中最常用的是三类线和五类线，目前已有六类以上线。

第三类双绞线在LAN中常用作为10Mbps以太网的数据与话音传输，符合IEEE802。

310Base—T的标准。

第五类双绞线目前占有最大的LAN市场，最高速率可达100Mbps,符合IEEE802。

3100Base-T的标准。

做好的网线要将RJ45水晶头接入网卡或HUB等网络设备的RJ45插座内。

相应地RJ45插头座也区分为三类或五类电气特性.RJ45水晶头由金属片和塑料构成,特别需要注意的是引脚序号,当金属片面对我们的时候从左至右引脚序号是1—8,这序号做网络联线时非常重要，不能搞错.双绞线的最大传输距离为100米。

水晶头的接法

普通的网线分为两种，一种是机对机，一种是机对集线器，既一种是同等设备，一种是不同设备。

一要网线有两个水晶头，不同的网线，水晶头的做法不一样。

水晶头的做法普通的也是两种，一种为568A，一种为568B，同等设备的水晶头由一个568A和一个568B两个水晶头组成。

不同设备则是由一个两个568A或者568B的水晶头组成。

以下是两种水晶头的排线方法：
568A：绿白，绿，橙白，蓝，蓝白，橙，棕白，棕
568B：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕（这种常用）
小技巧：拨开网线头，你会发现网线里面有四股八根线，每一股里面的两根是扭在一起的，巧的是，在与水晶头接时，橙白，橙，棕白，棕它们刚好并排，而绿白，蓝，蓝白，
绿又刚好交叉。

然后正对着有卡子的一面一次按568B的顺序排列即可。

排好线后，用手捏紧，左右折一下，就可以把网线弄直，并且紧紧的挨在一起，剪掉多余的线，把水晶头有卡的向下，套进来，保证每根线都和里面的金属丝接触到，用网线钳夹紧.网线接法水晶头金属面对自己，从左到右为1－8标准568A: 绿白－1，绿－2，橙白－3，蓝－4，蓝白－5，橙－6，棕白－7，棕－8标准586B：橙白－1，橙－2，绿白－3，蓝－4，蓝白－5，绿－6，棕白－7，棕－8。
