电流保护用的继电器

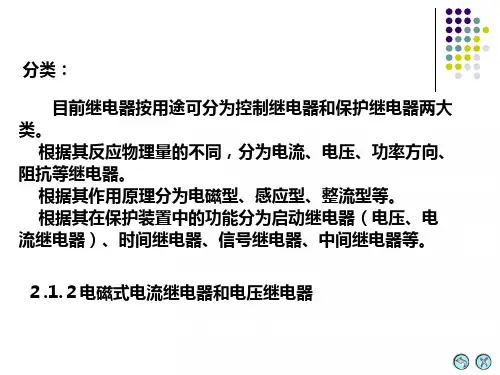

电力系统继电保护的基本元件
四：继电器线圈阻的测定
对于继电器的电压线圈进行直流电阻的测定， 一般用电桥法测得的电阻不应超过造造厂规定数值
的±℅。
２.２.２ ＤＬ-１０型电流继电器和ＤJ－１００ 型电压继电器的调试 一：内部检查 标准：焊接良好五虚焊、压接可靠，接线螺丝拧紧， 弹簧垫片应该齐全。 二：轴承的检查
（１）标准：轴承轴尖光滑、清洁、无长滞，转动 灵活。轴承的纵向和横向的活动范围应在０.１５ －０.２ｍｍ之内。
示。
图２-6 DX-11型信号继电器的基本结构 1－线圈，2－电磁铁，3－弹簧，4－衔铁，5－信号牌，6－玻璃窗孔，7－复 位旋钮，8－动触点，9－静触点，10－接线端子
图２-７ DX-11型信号继电器图形符号
５.电磁式中间继电器 电磁式中间继电器在继电保护装置中用作辅助 继电器，以弥补主继电器触点数量或触点容量的不 足。其文字符号为KM。
图２-８ DZ-10系列中间继电器的基本结构 1－线圈，2－电磁铁，3－弹簧，4－衔铁，5－动触点，6、7－静触点，8－连 接线，9－接线端子，10－底座
图２-9 DZ-10系列中间继电器的图形符号
２.２电流、电压继电器的测试方法 ２.１.１ 继电器的一般检查 一：继电器的外部检查
1.应用干净布或毛刷擦拭继电器外壳，检查玻 璃罩是否完好，外壳与底座结合是否牢固，外部接 线端钮是否齐全好,有铅封的继电器铅封是否完好 2.检查继电器触点及各支持螺丝、螺母是否松 动，做紧固处理。已经用红漆等做标记的不得随意 处理。
图２-4 DS-110、120系列时间继电器的基本结构 １－线圈，２－电磁铁，３－可动铁心，４－返回弹簧，５、6－瞬时静 触点，7－绝缘件，８－瞬时动触点，９－压杆菌，10－平衡锤，11－摆动 卡板，12－扇形齿轮，13－传动齿轮，14－主动触点，15－主静触点，16－ 标度盘，17－拉引弹簧，18－弹簧拉力调节器，19－摩擦离合器，20－主齿 轮，21－小齿轮，22－掣轮，23、24-钟表机构传动齿轮
继电器的选用
继电器的选用1.接触器式继电器选用接触器式继电器时，主要是按规定要求选定触头型式和通断能力，其他原则均和接触器相同。
有些应用场合，如对继电器的触头数量要求不多，但对通断能力和工作可靠性(如耐振)要求较高时，以选用小规格接触器为好。
2.时间继电器1选用时间继电器时，要考虑的特殊要求主要是延时范围、延时类型、延时精度和工作条件，3.保护继电器保护继电器品指在电路中起保护作用的各种继电器，主要有过电流继电器、欠电流继电器、过电压继电器和欠电压(零电儿、失电乐)继电器等。
(1)过电流继电器过电流继电器主要用作电动机的短路保护，对其选择的主要参数是额定电流和动作电流。
过电流继电器的额定电流应当大于或等于被保护电动机的额定电流，其动作电流可根据电动机工作情况按起动电流的1.1~1.3倍整定。
一般绕线转子异步性动机的起动电流校25倍额定电流动意，签利异光电动机的起动电流按客作电流的5~8倍考信选择过电流继电器的动作电流时，应留有一定的调节裕量。
(2)电流继电器欠电流继电器一般用于直流电动机的励磁回路中监视勋磁电流，作为直流电动机的弱磁超速保护或励磁电路与其他电路之间的联锁保护。
选择的主要参数为额定电流和释放电流，其额定电流应大于或等于额定励磁电流，其释放电流整定值应低于励磁电路正常工作范围内可能出现的最小励磁电流，可取最小励磁电流的0.85倍。
选用欠电流继电器时，其释放电流的整定值应留有一定的调节裕量。
(3)过电继电器过电压继电器用来保护设备不受电源系统过电压的危害，多用了发电机-电动机机组系统中。
选择的主要参数是额定电压和动作电压。
过电压继电器的动作值一-般按系统额能电乐的11~12倍整定。
一般过电服继电器的吸引电压可在其线圈额定电乐的容花用内调节，例如电继!器的服引电乐在业线图额定电话的30%~50%范内为了保证过电压继电器的正常工作，通常在其吸引线圈电路中串联附加分压电阻的方法确定其动作值，并按电限分压比确定所需串人电阻的值。
五项继电保护技术常识范本
五项继电保护技术常识范本一、电流保护技术电流保护技术是电力系统中最基本、最重要的保护技术之一。
它可以通过检测电路中的异常电流来及时切断故障电路，保护设备的安全运行。
电流保护主要有过电流保护和零序保护两种类型。
过电流保护是指在电流超过设定值时切断电路，防止电流超载引发设备损坏和故障扩大。
过电流保护常用的继电器有过流继电器和差动继电器。
过流继电器根据不同的故障类型，分为短路保护和过负荷保护两种。
差动继电器主要用于保护发电机、变压器等大型设备，通过比较电流的差值来判断故障。
零序保护是指在电力系统的三相电流中有一相出现故障时，通过检测零序电流变化来判断故障位置，并切断故障电路，避免损坏其他设备。
零序保护常用的继电器有零序电流继电器和差动保护继电器。
零序电流继电器通过检测三相电流的不平衡来判断故障位置，差动保护继电器则通过比较零序电流和三相电流之间的差值来判断故障。
二、电压保护技术电压保护技术是保护电力系统中各类设备的电压稳定性和安全运行的关键手段。
它主要通过检测电压的变化来判断电力系统的故障情况，并及时采取措施保护设备。
电压保护主要有欠压保护和过压保护两种类型。
欠压保护是指在电压降低到设定值以下时，切断电路，防止设备过载和损坏。
欠压保护常用的继电器有欠压继电器和欠频继电器。
欠压继电器通过检测电压降低来触发保护动作，欠频继电器则通过检测电力系统的频率降低来触发保护。
过压保护是指在电压超过设定值时，切断电路，防止设备过载和损坏。
过压保护常用的继电器有过压继电器和过频继电器。
过压继电器通过检测电压上升来触发保护动作，过频继电器则通过检测电力系统的频率上升来触发保护。
三、差动保护技术差动保护技术是一种常用的继电保护技术，它可以通过比较电流差值来判断电力系统中的故障位置，并及时切断故障电路，保护设备的安全运行。
差动保护常用于保护发电机、变压器等大型设备。
差动保护继电器通常由两个或多个电流互感器和比较机构组成。
当系统中的电流通过互感器时，差动继电器会将互感器输出的电流进行比较，如果互感器输出的电流不平衡或超过设定值，则触发保护动作，并切断故障电路。
继电器
1.继电器触头的额定电流为5安培。 2.继电器的触头数量为2对，触头组合形成为，一常开一常闭。二常 开，或二常闭3 种。 注：其中JL14- JG；只有一常开或一常闭二种规格。 3.继电器的吸引线圈的额定电流为： 1、1.5、2.5、5、10、15、25、40、60、100、150、300、600。
电磁式继电器JT3系列-1
JT3型直流电磁式继电器
一、适用范围 JT3系列直流电磁继电器用于电力拖动线路中作为时间(仅在产品断电时 延时) 电压、欠电流及中间继电器之用。 二、结构特征 JT3系列继电器分为以下几种： 1.按继电器用途分 ①JT3-XX 电压(中间)继电器 ②JT3-XX/1 时间继电器 JT3-XX/3 时间继电器 JT3-XX/5 时间继电器 ③JT3-XXL 久电流继电器
中间继电器JZ11系列-1
JZ11系列中间继电器适用于交流额定电压至380V、直 流额定电压至220V的控制电路中，作为增加信号强度及数 量之用。 其中JZ11-S带有保持线圈，以增加继电器处于释放状态 时的工作可靠性。JZ11-P带有电磁复位线圈（即具有锁扣装 置），可用作自动控制系统中的“记忆”元件。
固态继电器JGF-F系列-1
TTL逻辑兼容, 零电压导通, 零电流关断，高抗干扰能力。温 度：-20～+80℃； 振动：147m/s2 10～1000Hz；冲动：980m/s2；6ms； 额定输出电压：25～250VAC；过零电压：±25VAC；接通时 间：10ms；关断时间：10ms； 绝缘电阻：100M ；介质耐压：≥1500Vrms；断态：200V/us；
电磁式继电器JT3系列-2
1.JT3延时继电器的延时范围列于下表
2.按吸引线圈的额定电压及电流分： ①电压继电器及时间继电器的线圈有直流电压12、24、48、110、220 及440伏六种。 ②欠电流继电器的线圈有直流电流：1.5、2.5、5、10、25、50、100、 150、
电力系统继电保护原理实验
实验一继电器特性实验二、原理说明1、电流继电器DL-20C系列电流继电器用于反映发电机、变压器及输电线路短路和过负荷的继电保护装置中。
过电流继电器：当电流升高至整定值时，继电器立即动作，其常开触点闭合，常闭触点断开。
继电器的铭牌刻度值是按电流继电器两线圈串联，电压继电器两线圈并联时标注的指示值等于整定值；若上述二继电器两线圈分别作并联和串联时，则整定值为指示值的2倍。
2、时间继电器DS系列时间继电器用于各种继电保护和自动控制线路中，使被控制元件按时限控制原则进行动作。
DS-20系列时间继电器是带有延时机构的吸入式电磁继电器，其中DS-21～DS-24是内附热稳定限流电阻型时间继电器（线圈适于短时工作），DS-21/C～DS-24/C是外附热稳定限流电阻型时间继电器（线圈适于长时工作）。
DS-25～28是交流时间继电器。
该继电器具有一付瞬时转换触点，一付滑动主触点和一付终止主触点。
当加电压于线圈两端时，衔铁克服塔形弹簧的反作用力被吸入，瞬时常开触点闭合，常闭触点断开，同时延时机构开始启动，先闭合滑动常开主触点，再延时后闭合终止常开主触点，从而得到所需延时，当线圈断电时，在塔形弹簧作用下，使衔铁和延时机构立刻返回原位。
从电压加于线圈的瞬间起到延时闭合常开主触点上，这段时间就是继电器的延时时间，可通过整定螺钉来移动静接点位置进行调整，并由螺钉下的指针在刻度盘上指示要设定的时限。
三、实验设备四、实验内容及步骤1、电流继电器整定点的动作值、返回值及返回系数测试电流继电器特性测试实验接线图注2如图1-1所示。
（1） 电流继电器的动作电流和返回电流测试a 、选择ZB11继电器组件中的DL-24C/6型电流继电器，确定动作值并进行初步整定。
选2.4A 和4.8A 为实验整定值。
b 、根据整定值要求对继电器线圈确定接线方式（串联或并联）本实验整定值2.4A 采用是串联的接线方式，4.8A 采用并联的接线方式。
c 、按图1-1接线，检查无误后，调节自耦调压器及变阻器，增大输出电流，使继电器动作。

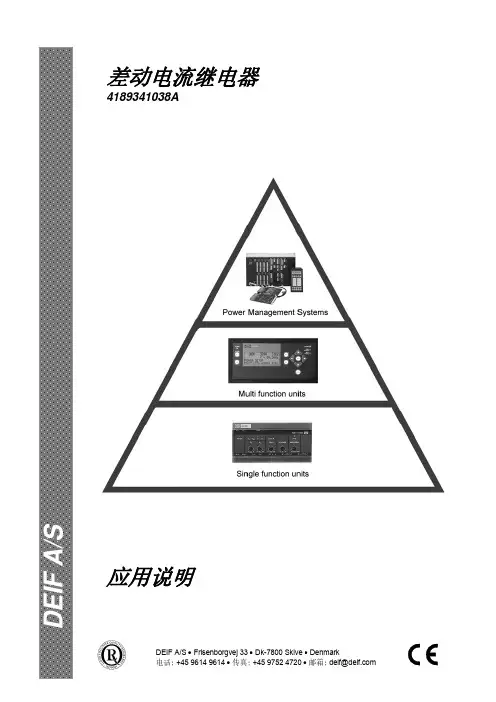

DEIF丹控 差动电流继电器 应用说明
差动电流继电器4189341038A应用说明目录1. 差动电流保护 (3)1.1. 单功能 RMC-131D/DELOMATIC CRM-1 差动 (3)1.1.1. RMC-131D/CRM-1 差动接线 (4)1.1.2. RMC-131D/CRM-1 差动提示 (4)1.2. 多功能 MDR-1 继电器 (4)1.2.1. MDR-1 接线 (5)1.2.2. MDR-1 可编程跳闸曲线 (5)2. 总结 (6)1.差动电流保护差动电流保护即保护发电机及主配电盘与发电机之间的电缆（通常），防止内部短路。
符号： I'>DEIF 具有 3 个差动电流保护继电器：-单功能 RMC-131D-多功能 MDR-1-DELOMATIC 模块 CRM-1 差动差动电流为发电机端子盒（星形点）单相上测量的电流与配电盘同一相上测量的电流之间的差值。
该值应为 0，但由于测量电路（电流互感器偏差、测量输入偏差等）中存在不平衡，因此会出现偏差。
可在保护继电器内部或外部补偿这种偏差。
-RMC-131D 要求外部补偿。
-MDR-1 具备内部补偿系统。
-DELOMATIC CRM-1 差动要求外部补偿。
1.1.单功能 RMC-131D/DELOMATIC CRM-1 差动RMC-131D 是采用 DIN 导轨安装的简单差动电流继电器。
该继电器接受 3 个电流输入。
由于 I' 的测量要求具备 6 个电流互感器（每相 2 个），所以可以看出必须在连接继电器之前获得 I' 的值。
这就意味着 RMC-131D 不具备内部补偿。
因此，安装过程中需格外谨慎，以避免误跳闸。
DELOMATIC CRM-1 差动是适用于 DELOMATIC 多功能系统的 19" 双高度插件模块。
其工作方式与 RMC-131D 类似，即简单的差动电流保护继电器。
1.1.1.RMC-131D/CRM-1 差动接线仅显示 L1 相：CT1 与 CT2 连接后会出现差动电流（端子上测量）。
热继电器的分类
热继电器的分类热继电器是一种常用的电器元件，广泛应用于电力、电子、机械、化工、轻工等各个领域。
它是一种利用热膨胀原理控制电路开关的装置，具有结构简单、使用方便、可靠性高等优点。
热继电器的种类繁多，根据其工作原理和结构特点可以分为以下几类。
一、温度控制式热继电器温度控制式热继电器是一种利用热敏元件感知温度变化，通过控制电路开关实现温控的装置。
温度控制式热继电器通常由热敏电阻、电路板、触点等组成。
当热敏电阻感知到环境温度超过设定温度时，电路板会发出信号，使触点闭合或断开，从而控制电路的开关状态。
这种热继电器广泛应用于温度控制、温度保护、热风炉控制等领域。
二、电流保护式热继电器电流保护式热继电器是一种通过感知电路中的电流变化，从而实现电流保护的装置。
它通常由电流传感器、电路板、触点等组成。
当电路中的电流超过设定值时，电流传感器会发出信号，使触点闭合或断开，从而实现电流保护的目的。
电流保护式热继电器广泛应用于电动机保护、电源保护、电力系统保护等领域。
三、时间延迟式热继电器时间延迟式热继电器是一种通过设定时间延迟，从而实现电路开关控制的装置。
它通常由时间延迟器、电路板、触点等组成。
当电路中的电流或电压变化超过设定值时，时间延迟器会开始计时，当计时时间到达设定值时，触点会闭合或断开，从而实现电路开关控制的目的。
时间延迟式热继电器广泛应用于电源控制、照明控制、电机控制等领域。
四、电压保护式热继电器电压保护式热继电器是一种通过感知电路中的电压变化，从而实现电压保护的装置。
它通常由电压传感器、电路板、触点等组成。
当电路中的电压超过或低于设定值时，电压传感器会发出信号，使触点闭合或断开，从而实现电压保护的目的。
电压保护式热继电器广泛应用于电力系统保护、电源保护、电器保护等领域。
五、多功能热继电器多功能热继电器是一种集温度控制、电流保护、时间延迟、电压保护等多种功能于一体的装置。
它通常由多个传感器、电路板、触点等组成。
电流继电器
电流继电器
电流继电器反映的是电流信号。
在使用时电流继电器的线圈和负载串联，其线圈匝数少而线径粗。
这样，线圈上的压降很小，不会影响负载电路的电流，而导线粗电流大仍可获得需要的磁势。
常用的电流继电器有欠电流继电器和过电流继电器两种。
欠电流继电器在电路正常工作时，继电器线圈流过负载额定电流，衔铁吸合动作；当电路电流减小到某一整定值（0.3～0.65I N）以下时，衔铁释放，带动触头复原。
欠电流继电器在电路中起欠电流保护作用，常用其常开触头进行保护。
当继电器欠电流释放时，常开触点断开控制电路。
直流电动机的励磁电流过小会使电动机超速，甚至“飞车”，可以使用直流欠电流继电器进行保护。
而交流电路不需欠电流保护，所以无交流欠电流继电器。
直流欠电流继电器的吸合电流I o=（0.3～0.65）I N，释放电流I r=（0.1～0.2）I N。
过电流继电器在电路正常工作时，通过线圈的电流为额定值，它所产生的电磁力不足以克服反作用弹簧力，过电流继电器不动作；当电路中电流超过某一整定值时，电磁吸力大于反作用弹簧力，衔铁吸合动作，使常闭触点断开，切断控制回路，对电路起过电流保护作用。
过电流继电器主要用作电动机的短路保护，通常把动作电流整定在启动电流的1.1～1.3倍。
过电流继电器常用于桥式起重机电路中。
常
用产品为JT4、JL12及JL14等系列。
下图所示为电流继电器的图形、文字符号。
方向电流保护及功率方向继电器
操作后应检查设备是否正常运行 ，如有异常应立即停机检查并联
系专业人员进行维修。
04
THANKS
感谢观看
功率方向继电器的定义与作用
定义
功率方向继电器是一种用于检测 和判断功率方向的继电器，它可 以根据电流的方向和大小来控制 电路的通断。
作用
在电力系统中，功率方向继电器 主要用于方向电流保护，防止因 电流反向而引起的设备损坏和安 全事故。
工作原理与结构
工作原理
功率方向继电器通过比较输入电流和电压之间的相位关系，判断功率方向，从而控制触 点的通断。当电流和电压同相时，继电器判定为正向功率；当电流和电压反相时，继电
03
CATALOGUE
方向电流保护的配置与整定
方向电流保护的配置原则
独立性
确保方向电流保护的独立性，避免与其他保 护装置相互干扰。
选择性
确保方向电流保护具有选择性，只切除故障 线路，避免误动作影响其他线路。
可靠性
选用高质量的继电器和设备，确保保护装置 在故障时能够可靠动作。
速动性
要求保护装置在故障发生时快速动作，减小 故障对系统的影响。
加强维护与保养
对保护装置进行定期维护和保养，确保其长期稳 定运行。
ABCD
注意系统的运行方式
在运行过程中，应密切关注系统的运行方式和负 荷变化，及时调整保护装置的定值。
配合其他保护装置使用
在复杂系统中，方向电流保护应与其他保护装置 配合使用，提高系统的安全性和可靠性。
04
CATALOGUE
功率方向继电器的应用与选型
检查接线端子
确保接线端子紧固，无松动或腐蚀现象。
测试功能
定期进行功能测试，确保继电器在正常工作状态下运行良好。
BE1 & BE3系列保护继电器
BE1-700C
过流保护继电器
多功能的数字式保护继电器，具有三相、接地和负序过电流保护、断路器失灵、断路器监视、控制和测量功能。
标准功能包括:
1．BESTlogic使用户在配置保护和控制系统时具有完全的柔性。用户可编程的变量和开关名称使继电器完全自定义
2．可编程的LCD显示器用于就地指示和控制功能，例如面板测量、报警指示和控制开关
BE1-51/27C
(三相及零序)低电压起动时限过流继电器
(Three Phase with Neutral) Overcurrent Relay with Voltage Control (51/27C)
BE1-51/27R
(单相)低电压闭锁时限过流继电器
(Single Phase) Time Overcurrent Relay with Voltage Restraint (51/27R)
(Single Phase) Time Overcurrent Relay with Voltage Control (51/27C)
BE1-51/27C
(三相)低电压起动时限过流继电器
(Three Phase) Time Overcurrent Relay with Voltage Control (51/27C)
断路器失灵继电器
Breaker Failure Relay (50BF)
BE1-50/51B
(单相)时限过流继电器
(Single Phase) Time Overcurrent Relay (51)
BE1-50/51M
(单相)时限过流继电器
(Single Phase) Time Overcurrent Relay (51)
电压电流继电器的作用
电压电流继电器的作用继电器是一种电控电器，它可以通过小电流控制大电流，起到开关作用。
而电压电流继电器则是在继电器的基础上，加入了电压和电流检测的功能。
它能够监测电路中的电压和电流情况，并根据设定的条件来实现自动开关电路的功能。
电压电流继电器广泛应用于各种电力系统和电子设备中，起到了非常重要的作用。
电压电流继电器的作用主要有以下几个方面：1. 过载保护：电压电流继电器可以监测电路中的电流情况，一旦电流超过了设定的阈值，继电器就会自动切断电路，起到过载保护的作用。
这样可以有效防止电路因电流过大而受损，保护电路和设备的安全运行。
2. 短路保护：电压电流继电器还可以监测电路中的电压情况，一旦电压异常下降，继电器会立即切断电路，起到短路保护的作用。
这样可以防止电路因短路而发生大电流流动，导致设备受损甚至发生火灾等危险情况。
3. 电压稳定控制：电压电流继电器可以根据设定的电压范围，监测电路中的电压情况，并根据需要自动调节电路中的电压，使其保持在合适的范围内。
这样可以保证电路中各个设备的正常工作，提高电路的稳定性和可靠性。
4. 电能计量：电压电流继电器还可以根据电路中的电压和电流情况，实时测量和计算电路中的电能消耗情况。
这对于电力系统的管理和计量是非常重要的，可以准确掌握电能使用情况，进行电能管理和计费。
5. 故障诊断：电压电流继电器可以通过监测电路中的电压和电流变化，判断电路中是否存在故障，并根据故障情况进行报警或者自动切断电路。
这样可以及时发现和排除故障，保证电路和设备的正常运行。
电压电流继电器在电力系统和电子设备中起到了重要的作用。
它能够实现电路的自动保护、稳定控制和故障诊断等功能，保证电路和设备的安全运行。
随着科技的不断进步，电压电流继电器的功能和性能也在不断提升，为电力系统和电子设备的发展提供了可靠的支持。
LGL-110型零序过电流继电器
深圳市锦祥自动化设备有限公司110系列零序电压电流继电器触点3-17、5-7闭合；在故障情况下U Z≥U B，继电器J动作，动合触点1-3、7-19闭合，动断触点3-17、5-7断开。
本继电器的主要构成元件是集成运算放大器。
集成运算放大器具有大于104 的开环放大倍数和极小的失调电压、电流，是构成静态型继电器保护的最佳器件。
采用进口集成电路和元器件构成。
具有原理先进、性能稳定、可靠性高、动作值精度高、离散值小、整定范围广、动作和返回速度快、返回系数好、互感器负担小、耐振动、抗干扰和绝缘水平高等优点。
保护整定值采用继电器面板上的拨轮开关整定，并标明整定计算公式，整定直观，方便。
调试简单、方便，在现场无需调节。
4 技术条件4.1 环境基准条件环境温度：20±2℃相对湿度：45%～75%大气压力：86～106KPa4.2 正常使用条件环境温度：-10℃～+50℃环境相对湿度：不大于90%大气压力：80～110KPa储存和运输过程中极限温度：-25℃～+70℃使用地点的海拔高度：不大于2500米使用环境的周围介质无爆炸危险；不含有腐蚀性气体；所含导电尘埃的浓度不应使绝缘水平降低到允许极限值以下。
可靠的供电电源。
110系列零序电压电流继电器4.3 额定参数额定交流电压：100V ；100/ 3 V额定交流电流：5A ；1A 额定频率：50HZ辅助直流电源额定电压：220V ；110V ；48V 辅助交流电源额定电压：380V ；220V 4.4 特性参数动作时间：不大于35ｍS 返回时间：不大于35ｍS 返回系数：不小于0.9动作值刻度误差：不大于±3%动作值温度变差：不大于±1.5%/10℃ 三次谐波滤过比：大于50 动作值范围和级差：继 电 器 型 号 动 作 范 围 级 差I N (A)1～10.9mA 0.1mA 10～109mA 1mA 50～545mA5mA 10.1～1.09Ａ 10mA 0.5～5.45A 50mA 1～10.9A 0.1A 1或5 2～21.8A 0.2A 5～54.5A 0.5A LGL-110 LGL-110/AC10～109A1A 5 1～10.9V 0.1V 2～21.8V 0.2V LGY-110 LGY-110/AC5～54.5V0.5V4.5 辅助供电电源电压允许波动范围：0.8～1.15倍额定电压。
继电器模块用途
继电器模块用途继电器模块是一种常见的电子元件，其主要功能是通过控制小电流来开关大电流，因此广泛应用于各种电子设备和系统中。
下面将介绍继电器模块的主要用途。
1. 自动控制系统继电器模块在自动控制系统中起着至关重要的作用。
例如，在工业生产线上，继电器模块可以通过接收传感器信号，控制机器的启停、速度调节和方向控制等。
另外，在智能家居系统中，继电器模块可以用于控制灯光、窗帘、空调等家电设备的开关。
2. 电力系统保护继电器模块在电力系统中常用于电流保护和过载保护。
当电流超过设定值或发生短路时，继电器模块会迅速断开电路，起到保护电力设备的作用，避免电力系统发生故障。
3. 电机控制继电器模块常用于电机控制中，特别是交流电机的起停控制。
通过继电器模块可以实现对电机的正转、反转、制动等控制，广泛应用于电动机、风扇、水泵等设备中。
4. 电子设备保护继电器模块可以在电子设备中起到保护作用。
例如，在大功率电子设备中，继电器模块可以通过监测电流、电压等参数，一旦发现异常情况，及时切断电路，防止设备损坏。
5. 家电控制继电器模块也广泛应用于家用电器中。
例如，电视机、洗衣机、冰箱等家电设备的启停、工作模式切换等功能都可以通过继电器模块来实现。
6. 机械控制继电器模块可以用于机械控制系统中，例如自动门、电梯、停车场道闸等设备的控制。
继电器模块通过接收信号，控制设备的开关，实现自动化的机械控制。
7. 安防系统继电器模块在安防系统中也有广泛的应用。
例如，报警器、门禁系统、监控设备等，都需要通过继电器模块来实现设备的控制和联动。
8. 通信系统继电器模块在通信系统中也起到重要的作用。
例如，电话、对讲机、无线电等设备的接通、断开、静音等功能都可以通过继电器模块来实现。
继电器模块在各个领域中都有着广泛的应用。
它通过控制小电流来开关大电流，实现对电子设备和系统的控制和保护。
随着科技的不断进步，继电器模块的功能和性能也在不断提升，为各行各业的发展提供了强大的支持。
10kV变、配电所继电保护中常用的继电器
10kV变、配电所继电保护中常用的继电器吧10kV变、配电所一般容量不大，供电范围有限，故而常采用比较简单的继电保护装置，例如，过流保护、速断保护等。
这里仅重点介绍一些构成过流、速断保护用的继电器。
常用继电器内部接线如图4-5所示。
一、感应型GL电流继电器GL继电器应用于10kV系统的变、配电所，作为线路变压器、电动机的电流保护。
GL型电流继电器是根据电磁感应原理而工作的，主要由圆盘感应部分和电磁瞬动部分构成。
由于继电器既有根据感应原理构成的反时限特性的部分，又有电磁式瞬动部分，所以称为有限、反时限电流继电器。
但是，这种继电器是以反时限特性部分为主。
GL系列电流继电器的构造如图4-6所示。
1.GL型电流继电器的结构（1）电流线圈是由绝缘铜线绕制而成，有分别连接到一些插座的插头，以改变线圈匝数。
继电器整定电流的调整，主要是改变电流线圈匝数，从而改变继电器的动作电流值(整定电流值)。
（2）铁芯及衔铁:是继电器的主要磁通路，又是继电器的操动部分，继电器的电磁瞬动部分就是通过继电器铁芯与衔铁之间的作用而构成的，在铁芯的极面与衔铁之间有气隙，调整气隙的大小可以改变速断电流的数值，铁芯是由硅钢片叠装而成的，在衔铁上嵌有短路环。
（3）圆盘(铝盘)及其带螺杆的轴:是继电器的驱动部分，也是构成继电器反时限特性的主要部分。
（4）门型框架(也称可动框架）：用做继电器圆盘、蜗杆轴的固定部分。
（5）扇形齿轮:是继电器的机械传动部分，又是构成继电器反时限特性的主要组成部分。
（6）永久磁铁:是使继电器圆盘匀速旋转而产生电磁阻尼力矩的制动部分。
（7）时间调整螺杆:是继电器动作时限的调整部件。
此外,还有产生反作用力矩的弹簧、继电器动作指示信号牌以及外壳等。
2.GL型电流继电器的工作原理在继电器铁芯的极面上嵌有短路环，使得继电器电流线圈产生的磁通分两部分穿过圆盘。
当继电器的线圈中有电流流过时，铁芯中的磁通分成两部分,即穿过短路环的部分和未穿过短路环的部分，这两个磁通在相位上差，穿过夹在铁芯间隙中的圆盘的两个不同的位置。
单相交流电流继电器
过载倍数：持续 1.2 倍，瞬时 10 倍/5 秒 继电器输出
输出数量：3 常开或 2 常开 1 常闭 触点类型：常开、常闭、转换 触点容量：AC250V 3A 或 DC30V 3A 工作电源 工作范围 AC85～270V/DC100～350V 功耗 <5VA 工频耐压 电源、电压、电流输入回路之间 AC2kV/1min，50Hz
单相交流电流继电器 ASJ10-AI
安科瑞 王长幸 ASJ10-AI 单相交流电流继电器（以下简称继电器），采用 32 位高性能 C PU，实时采样单相交流电流信号，采用有效值计算方法，在较宽的频率范围 内 实 现 了 较 高 精 度 的 测 量 。集 成 有 多 种 保 护 功 能 ，仅 需 简 单 选 择 即 可 实 现 保 护 的 投 入 或 退 出 、报 警 或 跳 闸 ；精 度 高 、功 耗 小 、动 作 快 、返 回 系 数 高 、无 抖 动 ， 可 用 于 需 要 电 流 监 控（ 电 流 型 ：如 电 动 机 、变 压 器 和 输 电 线 的 过 负 荷 和 短 路 保 护线路中）的场合，作为过电流、欠电流保护的闭锁动作元件或启动元件。 单相交流电流继电器知名品牌有上海富继电器的 DL10，安科瑞电气股份 有限公司 ASJ10-AI/H3-C，ASJ10-AI/H2D1-C 等。 下面以安科瑞电气股份有限公司 ASJ10-AI 为例,阐述单相交流电流继电 器的功能及技术参数。
安科瑞电气股份有限公司单相交流电流继电器 ASJ10-AI/H2DI-C
单 相 交 流 电 流 继 电 器 ， 可 进 行 起 动 超 时 、 欠 载 、 短 路 、 过 载 （ 定 时 限 、反 时限）等保护，2 路继电器常开触点，1 路继电器常闭触点，带 RS485/Modbus-RTU 通讯。
电流保护的接线方式和接线系数
电流保护的接线方式和接线系数电流保护的接线方式是指电流保护中的电流继电器与电流互感器二次绕组的连接方式。
为了便于分析和保护的整定计算，引入接线系数Kw，它是流入继电器的电流IKA与电流互感器二次绕组电流I2的比值，即
1.三相三继电器接线方式
三相三继电器接线方式又称完全星形接线。
它能反应各种短路故障，流入继电器的电流与电流互感器二次绕组电流相等，其接线系数在任何短路情况下均等于1,即Kw=1。
这种接线方式主要用于高压大接地电流系统，保护相间短路和单相短路。
2.两相两继电器接线方式
两相两继电器接线方式又称不完全星形接线。
由于B相没有装设电流互感器和电流继电器，它不能反应单相短路，只能反应相间短路，其接线系数在各种相间短路时均为1。
此接线方式主要用于小接地电流系统作相间短路保护用。
3.两相一继电器接线方式
流入继电器的电流为两电流互感器二次绕组电流之差，，因此又称两相电流差接线。
A、C两相短路时，KW=2，；A、B或
B、C两相短路时，KW=1；可反应各种相间短路，但其接线系数随短路种类不同而不同，保护灵敏度也不同，主要用于高压电动机的保护。
几种常用电流保护的分析
几种常用电流保护的分析1 反时限过电流保护(1) 什麽是反时限过电流保护继电保护的动作时间与短路电流的大小有关，短路电流越大，动作时间越短;短路电流越小，动作时间越长，这种保护就叫做反时限过电流保护。
(2) 继电器的构成反时限过电流保护是由GL-15(25)感应型继电器构成的。
这种保护方式广泛应用于一般工矿企业中，感应型继电器兼有电磁式电流继电器(作为起动元件)、电磁式时间继电器(作为时限元件)、电磁式信号继电器(作为信号元件)和电磁式中间继电器(作为出口元件)的功能，用以实现反时限过电流保护;另外，它还有电磁速断元件的功能，又能同时实现电流速断保护。
采用这种继电器,就可以采用交流操作，无须装设直流屏等设备;通过一种继电器还可以完成两种保护功能(体现了继电器的多功能性)，也可以大大简化继电保护装置。
但这种继电器虽外部接线简单，但内部结构十分复杂，调试比较困难;在灵敏度和动作的准确性、速动性等方面也远不如电磁式继电器构成的继电保护装置。
(3) 反时限过电流保护的基本原理当供电线路发生相间短路时，感应型继电器KA1或(和)KA2达到整定的一定时限后动作，首先使其常开触点闭合，这时断路器的脱扣器YR1或(和)YR2因有KA1或(和)KA2的常闭触点分流(短路)，而无电流通过,故暂时不会动作。
但接着KA1或(KA2)的常闭触点断开，因YR1或(和)YR2因“去分流”而通电动作，使断路器跳闸，同时继电器本身的信号掉牌掉下，给出信号。
在这里应予说明，在采用“去分流”跳闸的反时限过电流保护装置中，如继电器的常闭触点先断开而常开触点后闭合时，则会出现下列问题：1)继电器在其常闭触点断开时即先失电返回，因此其常开触点不可能闭合，因此跳闸线圈也就不能通电跳闸;2)继电器的常闭触点如先断开,CT的二次侧带负荷开路，将产生数千伏的高电压、比差角差增大、计量不准以及铁心发热有可能烧毁绝缘等，这是不允许的。
2 定时限过电流保护(1) 什麽是定时限过电流保护继电保护的动作时间与短路电流的大小无关，时间是恒定的，时间是靠时间继电器的整定来获得的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
功率方向继电 器
接地距离保护
Z
距离保护
Z
定子接地保护
差动保护 S Id
转子接地保护
零序电流差动保护 R I
机械工业出版社
（2）电磁型电流继电器
• 电流继电器在电流保护中用作测量和启动 元件，它是反应电流超过某一定值而动作 的继电器。在电流保护中常用DL-10系列电 流继电器。它是一种转动舌片式的电磁继 电器。其外形及结构见下图。
(2)电磁元件
• 电磁元件由装在电磁 铁上侧衔铁10和电 磁铁芯、绕组构成， 衔铁左端有摇把。由 它瞬时闭合触点12。 调整瞬动电流倍数的 螺丝（即调整磁路空 气隙长度）可改变瞬 动电流的大小。 • 瞬动电流倍数为：
n I qd I opr 2~8
图2-24GL-10系列电流继电器内部 结构及接线
交流操作的中间继电器如ZJ5\ZJ6型电磁式中间继电器，器内部接线如 图3—11所示。这种继电器可以直接接在电流互感器二次回路。它与 直流中间继电器不同的是串联中间继电器绕组实际是经过桥式整流接 入饱和变流器的二次回路。再由饱和变流器一次绕组接入电流互感器 二次回路。所以流入继电器绕组的电流并非交流而是直流，故其动作 情况和直流中间继电器相同。其饱和变流器的作用是使输出电流趋于 稳定。为了削减电压峰值，在饱和 变流器二次绕组两端并接一只电 容器。饱和变流器具有两个二次绕组，串联时继电器动作电流为2.5A， 并联时为5A 机械工业出版社
LL-10 系列整流型电流继电器工作原理
继电器内部有一个电流变换器UA，一次绕组W1有7个抽头，用以改变 继电器动作电流值，二次绕组W2输出接整流滤波电路，提供直流电 源供给继电器直流逻辑回路。电流变换器铁芯可以吸动Z形舌片，切 换启动触点ST。
正常时，由其动断触点ST短接电容C2，，电阻R4与稳压管VS1、VS2 组成稳压电路，供给单结晶体管稳定的基极电压。当单结晶体管V6 触发时，中间继电器KM动作，其一对触点用于自保持，另一对触点 去发信号。当V7触发时，KM2动作，接通出口继电器KM的绕组，由 其触点去跳闸。
使继电器动作的最小电流，称为继电器的动作 电流IOP。 使继电器由动作状态返回到起始位置的最大电 流，称为继电器的返回电流Ire。 返回系数 ：
I re .r K re I op.r
DL型继电器取0.85~0.9 GL型继电器取0.8~0.85
机械工业出版社
继电器的继电特性
机械工业出版社
继电器的文字符号及图形符号
名 称 图形符号 说 明 名 称 图形符号 说 明
继电器线圈
=IEC
机械保持继 电器的线圈
=IEC
具有两个线 圈的继电器
=IEC 组合表示法
极化继电 器的线圈
=IEC
=IEC 分离表示法
动电器的线圈
=IEC
动断（常闭） 触点
=IEC
缓慢吸合继 电器的线圈
=IEC
先合后断的 转换触点
=IEC
快速继电 器的线圈
=IEC
被吸合时延时闭 合的动合触点
=IEC
机械工业出版社
常用继电器和保护装置示例
名 称 图形符号 说 明 名 称 图形符号 说 明
低电压继电 器
U＜
=IEC
瞬时过电 流保护
I＞
过电压继电 器
=IEC U＞
延时过电 流保护
U
“1”
“0”
I
I re.r
I opr
由于继电器在动作过程 中存在很大的剩余转矩， 所以继电器从起始位置 至最终位置动作是突发 性的，不可能停留在中 间某一个中间位置上， 这种动作特性称为继电 器的继电特性。
机械工业出版社
DL-10型继电器内部接线
图3-5DL-10型继电器内部接线 （a）动合触点，两绕组串联接法；(b)动合触点，两绕组并联接法 机械工业出版社
• 通入继电器电流越大，铝盘转速越快，继电器的动作时间越短，这种 特性称为反时限特性。当通入电流大到一定程度，使铁芯饱和，铝盘 的转速不再随电流增加而加快时，继电器动作时间便成为定值。
• 感应元件的动作电流Iop.r是指继电器铝盘轴上蜗杆与扇形齿片啮合时， 绕组所需通入的最小电流值。 • 使扇形齿片脱离蜗杆返回到原位置的最大电流称为感应系统的返回电 流。 机械工业出版社
机械工业出版社
（三）LL-10系列反时限电流继电器
当流经变流器UA一次绕组电流达到整定值时，Z形 舌片被吸动，ST触点转换，电容C2开始充电，经 充电延时后，触发V6，C2上充电电压达到单结晶 体管分压比电压时，取决于启动后在RP1上的压 降。流入电流正比于（故障电流）越大，RP1上 压降也越大，C2的充电延时就越短，这就是所谓 反时限特性。 如果流入继电器电流超过速断整定值，RP2上的压 降则达到V7分压比的第一值，V7立即导通，接通 继电器KM2,使KM2得电发出跳闸脉冲。当高压断 路器跳闸后，UA一次绕组电流消失后，继电器返 回。
1 3 5 7 9 11 13 2 4 6 8 10 12 14
图3-11 ZJ6型交流中间继电 器内部接线
机械工业出版社
DZ-10中间继电器
机械工业出版社
DZ-10中间继电器
机械工业出版社
（6）信号继电器
作用：保护装置动 作的信号指示，接 通声光信号回路。 特点：动作后触点 自保持，应手动复 归。
M e K1 2 K 2
2
I r2
a.螺管绕组式；
(b)吸引衔铁式；
(c)转动舌片式
机械工业出版社
继电器的文字符号及图形符号
（1）电流继电器KA （2）电压继电器KV （3）时间继电器KT （4）中间继电器KM （5）信号继电器KS DL-10 DJ-131 DS-100 DZ-10 DX-11
DS-100时间继电器
机械工业出版社
（5）中间继电器
特点：触点容量大，触点数量多，可直接接通跳闸回路。可实现小延时。
直流操作的中间继电器如DZB-10系列有一个电压绕组和几个电流绕组。 BZB-11B\DZB-12B\DZB-13B为电压启动电流保持的中间继电器， DZB-14B为电流启动电压保持的中间继电器。DZS-10B系列中间继 电器在其绕组上面或下面装有阻尼环，用以阻碍主磁通的增加或减少， 从而获得继电器的动作延时或返回延时。
机械工业出版社
本节内容结束
机械工业出版社
本章内容结束
机械工业出版社
E I r K K K
1 r1 k 2 r2 k
2
机械工业出版社
（1）感应元件工作原理
E I I r r K K K
•
k
2
r 2
1 r1 k
（5）中间继电器
• 继电器启动可以由主继 电器的动合触点或动触 点控制。用动合触点， 可接在端子11、13 之 间，可串入信号继电器。 如用动断触点，则应接 在端子7、9之间，并应 将端子11、13短接或 只接信号继电器。当主 继电器的动合触点闭合 或动断触点断开时， ZJ6继电器绕组通过整 流后直流，使其动作。
机械工业出版社
DL-10\11电流继电器
机械工业出版社
DL-10\11电流继电器
机械工业出版社
（2）电磁型电流继电器
线圈通过电流时，产生 电磁力，力矩表示为
M e K1 K 2
2
I
2 r 2
当转矩大于反作用力 矩和摩擦力矩时，常 开触点闭合。常闭触 点断开。
机械工业出版社
电流继电器的动作电流及返回电流
机械工业出版社
3.LL-10系列反时限电流继电器
UA—电流变换器； ST—启动触点； V1~V5—二极管； V6~V7—单结晶体 管； VS1~VS2—稳压 二极管； RP1~RP3—电位 器； XJ —测试插口
图2-27 LL-13A、14A 型电流继电器 内部结构与接线图
机械工业出版社
3、LL-10系列反时限电流继电器
教材配套电子教案
电力系统继电保护
刘学军 编制
机械工业出版社
2.1.2 电流保护用的继电器
• 电流保护常用继电器有电磁型、静态型和 感应型。 1、电磁型继电器 （1）电磁型继电器的结构和工作原理 电磁型继电器按其结构分为螺管绕组式、吸 引衔铁式和转动舌片式三种。
机械工业出版社
电磁型继电器磁路结构
• 电磁转矩
动作电流调整方法：
1)改变线圈的 连接方式
2)通过调整把 手改变弹簧 的反作用力 矩 3）改变舌片 初始位置
绕组串联4-6；
1 2
绕组并联2-4，6-8
3
机械工业出版社
4 6 8
（3）电磁型电压继电器
特点：结构与电流继电器相同，线圈匝数多，输入 量为电压。 电磁力矩为： M K I 2 K (U r ) 2 K U 2 1 r 1 2 r
2 r2
k
r1
k
k
1
M K11 2 sin K2 I r2
M I , Ir M t
2 r
k
E K
机械工业出版社
（1）感应元件工作原理
感应元件的工作原理 • 通入继电器绕组的电流越大，铝盘转动速度越快，当通入的电流为整 定值的30～40%时，圆形铝盘就开始转动，从轴上蜗杆与扇形齿片相 咬合到触点12闭合这段时间称为继电器动作时间。
• 为了缩小继电器尺寸，它的绕组一般不按长期通电设计。 如需要长时间（大于30秒）必需在绕组回路串一电阻R， 如图3-9所示。在正常情况，电阻R被动断触点短接，继 电器启动后该触点立即断开，电阻R串入绕组回路，以 限制电流，提高继电器的热稳定性能。
机械工业出版社
