变压器的应用
变压器基础知识培训
k2 Z
I1
N2 N1
I2
N2
I2
∴变压器具有阻抗变换作用，常用在电子线路中进
行阻抗匹配。 通常可令：kZ=k2 ， kZ称为变压器阻抗变比。
变压器的功能
变压器功能有四个： ①. 电压变换的功能； ②. 电流变换的功能； ③. 阻抗变换的功能；
此外（双绕组变压器）还有： ④. 电气隔离的功能。
电气隔离功能，可保证必要的安全。
两个线圈中有两个端子为同名端，则另外两个端子 之间也是同名端；而1-4或2-3则称为“异名端”或“异 极性端”。所以说，线圈同名端的标记不是唯一的。
同名端的判别(交流法)
l交流法：
交流法接线如右图所示。电 压表两端电压 V = U1 －U2。
若1、3为同名端，因为U1、 U2 同相位，则V ＜ U1 ；
电压平衡方程
原边电压平衡方程根据基尔霍夫电压定律直接列 出：Ėσ1 = - j İ1Xσ1 —— 满足电磁感应定律
绕组电势Ė1不采用电 抗表示是因为带铁心线圈 的电抗为非线性的，不是 常数，只有进行小范围线 性处理后才能采用电抗X1 表示。
小范围线性处理：在工 作点附近进行。
注意：电势此时的性质是被当作电压降处理(电抗压降)。
目录
第一章 变压器的应用与结构 第二章 变压器的基本工作原理 第三章 三相电压的变换 第四章 特殊变压器
变压器的概述
为了供电、输电、配电的需要，就必须使用一种电气设
备把发电厂内交流发电机发出的交流电压变换成不同等级的 电压。这种电气设备就是变压器。
变压器是在法拉第电磁感应原理的基础上设计制造的一
磁势平衡方程
注意：因为变压器对电流的变换作用，磁势平衡方程 实际上就是电流平衡方程。若令电流İ′1= -（N1/N2）İ2 则：İ1=İ0+İ′1 —— 就是电流的平衡方程。
三相变压器的分类与应用

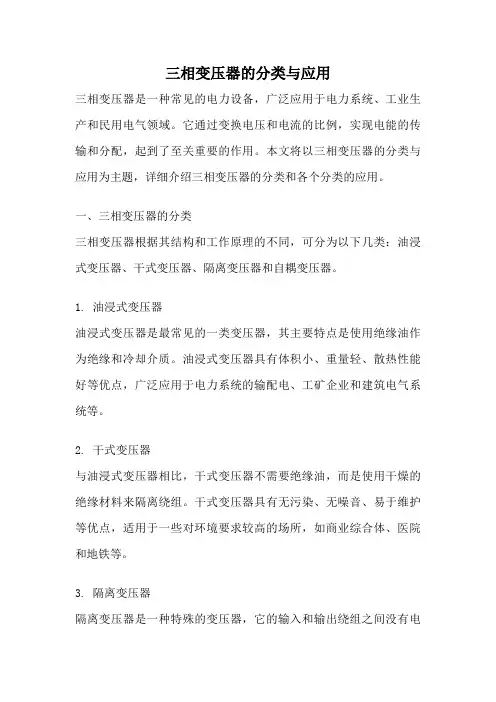

三相变压器的分类与应用三相变压器是一种常见的电力设备，广泛应用于电力系统、工业生产和民用电气领域。
它通过变换电压和电流的比例，实现电能的传输和分配，起到了至关重要的作用。
本文将以三相变压器的分类与应用为主题，详细介绍三相变压器的分类和各个分类的应用。
一、三相变压器的分类三相变压器根据其结构和工作原理的不同，可分为以下几类：油浸式变压器、干式变压器、隔离变压器和自耦变压器。
1. 油浸式变压器油浸式变压器是最常见的一类变压器，其主要特点是使用绝缘油作为绝缘和冷却介质。
油浸式变压器具有体积小、重量轻、散热性能好等优点，广泛应用于电力系统的输配电、工矿企业和建筑电气系统等。
2. 干式变压器与油浸式变压器相比，干式变压器不需要绝缘油，而是使用干燥的绝缘材料来隔离绕组。
干式变压器具有无污染、无噪音、易于维护等优点，适用于一些对环境要求较高的场所，如商业综合体、医院和地铁等。
3. 隔离变压器隔离变压器是一种特殊的变压器，它的输入和输出绕组之间没有电气连接，主要用于隔离电路、提供电源和保护设备。
隔离变压器可以有效地隔离电气设备，防止电流的干扰和泄漏，广泛应用于电力系统的安全保护和电子设备的绝缘保护。
4. 自耦变压器自耦变压器是一种特殊的变压器，它的输入绕组和输出绕组共用一部分线圈，起到降低电压或提高电压的作用。
自耦变压器具有体积小、重量轻、成本低等优点，广泛应用于电力系统的电压调节和控制装置。
二、三相变压器的应用三相变压器具有稳定可靠、高效节能等特点，广泛应用于各个领域，包括电力系统、工业生产和民用电气等。
1. 电力系统三相变压器是电力系统中的核心设备之一，主要用于输电和配电。
在电力系统中，变电站通过变压器将高压电能转换为适用于输电的低压电能，然后输送到各个用户。
三相变压器的稳定性和高效性对电力系统的运行起着至关重要的作用。
2. 工业生产工业生产中常常需要对电能进行变压和变流，以满足设备和生产工艺的要求。
三相变压器能够提供稳定的电压和电流输出，并具有较高的效率，适用于各种工业设备的供电和控制。
变压器的应用领域

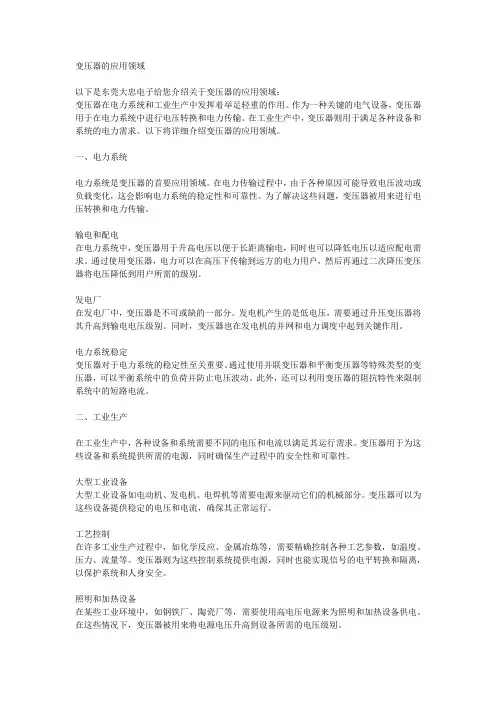

变压器的应用领域以下是东莞大忠电子给您介绍关于变压器的应用领域：变压器在电力系统和工业生产中发挥着举足轻重的作用。
作为一种关键的电气设备，变压器用于在电力系统中进行电压转换和电力传输。
在工业生产中，变压器则用于满足各种设备和系统的电力需求。
以下将详细介绍变压器的应用领域。
一、电力系统电力系统是变压器的首要应用领域。
在电力传输过程中，由于各种原因可能导致电压波动或负载变化，这会影响电力系统的稳定性和可靠性。
为了解决这些问题，变压器被用来进行电压转换和电力传输。
输电和配电在电力系统中，变压器用于升高电压以便于长距离输电，同时也可以降低电压以适应配电需求。
通过使用变压器，电力可以在高压下传输到远方的电力用户，然后再通过二次降压变压器将电压降低到用户所需的级别。
发电厂在发电厂中，变压器是不可或缺的一部分。
发电机产生的是低电压，需要通过升压变压器将其升高到输电电压级别。
同时，变压器也在发电机的并网和电力调度中起到关键作用。
电力系统稳定变压器对于电力系统的稳定性至关重要。
通过使用并联变压器和平衡变压器等特殊类型的变压器，可以平衡系统中的负荷并防止电压波动。
此外，还可以利用变压器的阻抗特性来限制系统中的短路电流。
二、工业生产在工业生产中，各种设备和系统需要不同的电压和电流以满足其运行需求。
变压器用于为这些设备和系统提供所需的电源，同时确保生产过程中的安全性和可靠性。
大型工业设备大型工业设备如电动机、发电机、电焊机等需要电源来驱动它们的机械部分。
变压器可以为这些设备提供稳定的电压和电流，确保其正常运行。
工艺控制在许多工业生产过程中，如化学反应、金属冶炼等，需要精确控制各种工艺参数，如温度、压力、流量等。
变压器则为这些控制系统提供电源，同时也能实现信号的电平转换和隔离，以保护系统和人身安全。
照明和加热设备在某些工业环境中，如钢铁厂、陶瓷厂等，需要使用高电压电源来为照明和加热设备供电。
在这些情况下，变压器被用来将电源电压升高到设备所需的电压级别。
发电机与变压器的作用与应用
发电机与变压器的作用与应用发电机和变压器是电力系统中不可或缺的重要设备，它们在能源转换和电能传输方面发挥着关键的作用。
本文将探讨发电机和变压器的基本原理、作用以及在不同领域的应用。
一、发电机的作用与应用发电机是将机械能转化为电能的设备。
它通过电磁感应原理，将旋转的势能转化为电流输出。
发电机的基本构造包括转子、定子和磁场。
当转子旋转时，磁场产生变化，从而在定子线圈中诱发电流。
这种电流可以通过导线传输，用于供电或储存。
发电机在各个领域都有广泛的应用。
在工业领域，发电机用于为机器设备、照明和动力系统提供电能。
在家庭中，发电机可作为备用电源，用于应对突发停电情况。
此外，发电机也广泛应用于交通运输、农业和航空领域，为各种设备和系统提供所需的电力。
二、变压器的作用与应用变压器是电力系统中的重要组成部分，用于改变交流电的电压。
它通过电磁感应原理，将输入的电压转化为输出的电压。
变压器主要由两个线圈组成，分别为初级线圈和次级线圈。
当通过初级线圈的电流发生变化时，次级线圈中也会诱发电流，从而改变电压。
变压器在电力系统中具有多种作用和应用。
首先，变压器可以将高电压转换为低电压，以适应不同设备和系统的需求。
例如，发电厂产生的高电压电能需要经过变压器降压后才能供应给家庭和工业用户。
其次，变压器还可以将电能从一个地方传输到另一个地方，减少能源损耗。
此外，变压器还用于电子设备、通信系统以及电力调节等领域。
三、发电机与变压器的协同作用发电机和变压器在电力系统中相互配合，发挥着重要的协同作用。
发电机负责将机械能转化为电能，变压器则负责将电能在不同电压之间进行转换和传输。
这种协同作用使得电力系统能够高效、稳定地运行。
在电力输送过程中，发电机产生的高电压电能需要通过变压器进行降压，以适应不同用户的需求。
而在电力分配过程中，变压器则将电能从输电线路传输到各个用户终端。
这种协同作用使得电能可以高效地传输和利用，为社会经济发展提供可靠的电力支持。
简单说明变压器在生活和生产中的应用情况
简单说明变压器在生活和生产中的应用情况[变压器在生活和生产中的应用情况]引言：变压器是一种电气设备，用于改变交流电的电压和电流。
基于电磁感应原理，变压器可以将电源的电压升高或降低到需要的水平，以满足不同电器设备的需求。
在现代社会中，变压器广泛应用于各个方面的生活和生产领域，本文将详细介绍变压器在不同应用情况下的功能和效果。
一、家庭用电：1. 电源电压转换：一般家庭用电的电压为220V，而有些家电设备的工作电压要求更高，如冰箱、空调等。
这时，在家用电网前安装一个变压器将电压升高到所需水平，从而提供给这些设备足够的电力。
2. 充电器：随着智能手机、平板电脑等电子设备的普及，我们经常需要使用充电器来为这些设备充电。
充电器中的变压器可以将家庭电压转换为设备需要的低电压，从而安全地为设备充电。
二、工业生产：1. 电力传输与配电：在电力系统中，变压器起到关键作用。
电力从发电厂输送到不同地区需要进行电压的升高和降低，这样可以减小线路的电阻损耗和线路成本。
变压器使得电流的传输更加高效和经济。
2. 电焊机：电焊机利用变压器将低电压高电流的电源转化为高电压低电流的输出，以满足焊接的要求。
高电压可以提供足够的能量以加热焊条和工件，而低电流则减小了热量的散失和材料的烧毁。
3. 照明系统：城市道路、建筑物和家庭的照明系统都依赖于变压器。
变压器将220V的电源电压转换为较低的电压，例如12V或24V，以驱动各种荧光灯、LED灯等照明设备。
三、交通运输：1. 电动车辆：电动汽车和混合动力汽车使用电能作为驱动能源，因此需要将家庭电网的电压转换为电动车需要的电压。
变压器的使用可以将电能传输到电动车充电桩，使电动车能够高效、安全地充电。
2. 电车和地铁：城市的电车和地铁系统也依赖于变压器。
变压器将电网供电的高电压转换为电车和地铁线路所需的电压，以保证车辆的正常运行。
四、通信和信息技术：1. 通信设备：在通信基站和数据中心，变压器用于将电源电压转换为设备所需的电压和频率，以确保通信设备的正常运行。
变压器在实际生活中的应用
变压器在实际生活中的用途摘要：变压器是电力系统中十分重要的电器设备，它工作正常与否，直接影响着电力设备的安全，对于不同的电网对变压器有着不同的需求，本文将介绍各种变压器在实际生活过中的用途。
关键词：变压器电流电压电源保护变压气按用途分有：1.电力变压器：用于输配电系统的升、降电压。
2.仪用变压器：如电压互感器、电流互感器、用于测量仪表和继电保护装置。
3.试验变压器：能产生高压，对电气设备进行高压试验。
4.特种变压器：如电炉变压器、整流变压器、调整变压器、电容式变压器、移相变压器等。
一、电力变压器电力变压器是发电厂和变电所的主要设备之一。
变压器的作用是多方面的不仅能升高电压把电能送到用电地区，还能把电压降低为各级使用电压，以满足用电的需要。
总之，升压与降压都必须由变压器来完成。
在电力系统传送电能的过程中，必然会产生电压和功率两部分损耗，在输送同一功率时电压损耗与电压成反比，功率损耗与电压的平方成反比。
利用变压器提高电压，减少了送电损失。
变压器是由绕在同一铁芯上的两个或两个以上的线圈绕组组成，绕组之间是通过交变磁场而联系着并按电磁感应原理工作。
变压器安装位置应考虑便于运行、检修和运输，同时应选择安全可靠的地方。
在使用变压器时必须合理地选用变压器的额定容量。
变压器空载运行时，需用较大的无功功率。
这些无功功率要由供电系统供给。
变压器的容量若选择过大，不但增加了初投资，而且使变压器长期处于空载或轻载运行，使空载损耗的比重增大，功率因数降低，网络损耗增加，这样运行既不经济又不合理。
变压器容量选择过小，会使变压器长期过负荷，易损坏设备。
因此，变压器的额定容量应根据用电负荷的需要进行选择，不宜过大或过小。
二、仪用变压器准确的说仪用变压器是一种电压互感器。
仪用变压器包括：电流互感器、电压互感器，它是一种特殊用途的变压器，主要两大用途是：一是用来测量电工仪表的量程，二是测量机继电保护装置，可以用来隔离保护高流电压、大电流等，使电流变成低压、小电流继续工作，起到小型电力变压的作用，作为信号自动装置和控制回路及继电保护的使用。
变压器在10kV配电设施中的应用
变压器在10kV配电设施中的应用摘要：随着我国电力事业的发展和电网改造的深入，作为电力系统中关键的设备，配电变压器的选择及安装显得尤为重要。
而且，合理选择和使用10kV配电变压器，能够保证变压器的经济运行、降低损耗、安全可靠供电。
据此，本文主要对变压器在10kV配电设施中的应用进行了详细分析。
关键词：变压器；10kV配电设施；应用一、在10kV配电设施中变压器的选择（一）配电变压器容量选择通过调查发现，目前在我国选择配电变压器的容量时，由于缺乏科学的分析计算，没有充分的考虑到容量过大或过小的情况，这样不仅增加了投资，也会增加损耗。
因此，我们在选择配电变压器容量的大小时，一定要做到经济、合理的运行。
首先，应该考虑到用电设备的增、减容量及大约时间，从而确定是一次性的使用大容器的配电变压器，还是分不同批次增加配电变压器的台数，达到节约投资，使经济效益最大化。
其次，要结合各个地区用户用电量的负荷大小和发电设备所需求的容量多少，合理地选择配电变压器的容量。
最后，根据不同用电设备的额定功率中同时率和效率的不同，计算出电力需求的容量。
通常情况下，在城市或者人口密集的地区，由于用电用户多且需求较大，所以一般采用容量较大或多台配电变压器。
而如果在农村或人烟稀少的地区，由于用电用户较少，所以一般采用容量较小的配电变压器。
总之，要根据不同地区的用电需求，科学合理的选择配电变压器的容量。
（二）配电变压器型号选择我国在进行电网改造前，基本使用SJ系列的配电变压器供电，这种变压器能耗损失非常大，大约占电网系统损耗的30%。
为了减少能耗和不必要的损失，提高供电的质量，随着科技发展，加大对于变压器新产品的研究。
近年来，我国新开发的节能型变压器有S8、S9和S11三大类。
10kV级S9、S11变压器是沈阳变压器研究所研究出来的新产品，采用全充油密封型、没有储油柜，通过温度和负载的变化引起油体变化，由油箱的弹性来调节电压。
相比较S7，它的耗损降低了约30%，耐雷电冲击抗短路能力更强，节能效果也更明显；降低了变压器的外观大小，占地面积更小；噪声低，设计结构更加紧凑；变压器的封装采用真空注油工艺，能有效防止氧气和水分侵入；使用寿命更长；无需吊心检查，免去了维护费用；是目前我国的最新的变压器节能产品。
变压器的设计及其应用原理论文
变压器的设计及其应用原理论文1. 前言变压器是电气工程中常用的一种设备，广泛应用于电力系统、工业生产及家庭用电等领域。
本文将重点探讨变压器的设计原理及其在不同应用场景下的应用原理。
2. 变压器的设计原理2.1 基本原理变压器是基于电磁感应原理工作的，主要由线圈和铁芯组成。
当通过一根导线的电流变化时，会在其周围产生一个磁场，这个磁场会引起相邻导线中的电流变化，方式就是利用电磁感应原理。
2.2 线圈设计变压器的线圈设计是非常重要的一部分，主要包括匝数、导线截面积以及绝缘材料的选择。
匝数决定了变压器的输入输出电压比，通常通过改变线圈的匝数比例来实现不同的电压变换。
而导线截面积则决定了变压器的额定电流承载能力，需要根据实际负载条件来选择合适的截面积。
绝缘材料的选择是为了确保线圈能够承受额定电压并防止漏电。
2.3 铁芯设计变压器的铁芯设计也是十分重要的，主要包括铁芯材料选择和铁芯形状设计。
铁芯材料需要具有高磁导率和低磁滞损耗的特性，一般采用硅钢片作为铁芯材料。
铁芯形状设计需要考虑到磁路的闭合性和磁场分布的均匀性，以提高变压器的效率和性能。
3. 变压器在不同应用场景下的应用原理3.1 电力系统中的应用在电力系统中，变压器主要用于实现电压的升降级和电能的传输。
通过变压器，可以将发电厂产生的高电压电能升压传输到远处的配电站，然后再通过另一台变压器将电压降低供给用户。
变压器在电力系统中起到了电能传输的关键作用，提高了能源利用效率。
3.2 工业生产中的应用在工业生产中，变压器主要用于配电系统、焊接设备、电机驱动器等方面。
通过变压器，工业企业可以将高电压电能转换为适合不同设备使用的低电压，保证设备正常工作。
变压器在工业生产中发挥了重要作用，提高了生产效率和设备可靠性。
3.3 家庭用电中的应用在家庭用电中，变压器主要用于手机充电器、电视机、电脑等电子设备的适配器上。
通过变压器，可以将交流电转换为适合设备使用的直流电，并提供稳定的电压和电流。
发电机与变压器的作用与应用
发电机与变压器的作用与应用发电机和变压器是电力系统中两个重要的组成部分，它们在电力传输和分配中起着至关重要的作用。
本文将探讨发电机和变压器的作用与应用，并介绍它们在不同领域中的应用。
一、发电机的作用与应用发电机是将机械能转化为电能的设备。
它通过利用磁场感应原理，将旋转的机械能转换为电能。
发电机的作用是产生电能，为人们的生活和工业生产提供电力支持。
发电机的应用非常广泛。
在家庭中，我们常见的小型发电机可以用于应对停电时的应急情况，为家庭提供基本的电力供应。
在工业生产中，大型发电机被广泛应用于发电厂，为城市和工业区域提供稳定的电力供应。
此外，发电机还被用于船舶、航空器和火车等交通工具中，为其提供动力。
二、变压器的作用与应用变压器是电力系统中用于改变电压的设备。
它通过电磁感应原理，将输入电压转化为所需的输出电压。
变压器的作用是调整电压，以适应不同设备的需求。
变压器在电力系统中起着至关重要的作用。
它们被广泛应用于电力传输和配电系统中。
在电力传输过程中，高压输电线路将电能从发电厂输送到变电站，而变压器则负责将高压电能转换为低压电能，以便于分配给不同的用户。
变压器还用于提供稳定的电压给各种电气设备，如家庭用电、工业生产设备等。
此外，变压器还广泛应用于电子设备中。
例如，手机充电器中的变压器可以将家庭电压转化为适合手机充电的低压电能。
变压器还被用于音响设备、计算机和通信设备等电子产品中，为其提供所需的电压和电能。
三、发电机与变压器的协同作用发电机和变压器在电力系统中相互协作，共同完成电能的产生、传输和分配。
发电机产生的电能经过变压器的调整，以适应不同用户的需求。
同时，变压器将输送电能的电压进行调整，以减少输电损耗和提高电能传输的效率。
发电机和变压器的协同作用在电力系统中起着重要的作用。
它们保证了电力供应的稳定性和可靠性，为人们的生活和工业生产提供了必要的电力支持。
综上所述，发电机和变压器是电力系统中不可或缺的组成部分。
生活中常见变压器及其应用
生活中常见变压器及其应用
生活中我们常常会用到变压器，电视机里，收录机里，空调里等电器里都会见到变压器。
那么生活中常见的变压器有哪些，又是怎么用到的呢?看了这
篇文章，我们多多少少有了一些了解。
以下是对一些常用电压器的详细介绍：1、中频变压器
打开收录机后盖，在线路板上就能看见几只银白色的正方体金属壳上边有个一字槽口，可用无感螺丝刀轻轻旋动，有红、白、绿等颜色，这就是中频变压器。
晶体管收音机中采用的中频变压器有单调谐回路和双调谐回路两种。
其外形和电路符号如图1 所示。
图1 中频变压器
中频变压器主要在收音机作选频、级间耦合用。
选频就是指在许多的信号中，选出有用的信号频率，并把有用的信号传送出去。
在调幅收音机中，就是通过中频变压器来选出465kHz 的有用信号。
并耦合到下一级去放大。
同时，抑制465kHz 以外的信号，使它无法传送到下一级中去。
2、电源变压器
在日常生活中，各种家用电器所使用的电压不同。
家用电器都是使用低压直流电源工作的需要用电源变压器把220 V 交流市电变换成低压交流电，再通过二极管整流，电容器滤波，形成直流电供电器工作。
而且在这个转变过程中，自身的能量损耗较小，从而达到了方便、经济的目的。
电视机显像管需要上万伏的电压来工作，是由行输出变压器供给的。
针对电子设备的种类繁多，所需要的电压伏数和所要求输送的功率不同以及安装的位置和整机内部的空间大小小同等特点，变压器的种类和外形也相应不同。
常见的电源变压器的外形如图2 所示。
变压器保护原理及应用
变压器保护原理及应用变压器是电能传送的重要设备，其正常工作对电力系统具有重要意义。
变压器在运行中可能会发生各种故障，如短路、过载、接地故障等，这些故障如果得不到及时保护和处理，不仅会引起设备的损坏，还会影响整个电力系统的正常运行。
因此，变压器保护是电力系统中重要的一环。
电流保护是变压器保护中最基本的一种保护方式，其原理是通过监测变压器的电流变化，当电流超过额定值时，保护装置会发出信号，进而切断供电电路，以避免超负荷损坏。
温度保护是根据变压器负载工作时的温度变化情况，通过监测变压器的温度，当温度过高时，保护装置会自动切断供电电路，以保护变压器。
油温保护是通过监测变压器绕组上的油温变化，当油温过高时，保护装置会自动切断供电电路，以防止绕组的过热损坏。
压力保护是通过监测变压器的油箱或冷却系统的压力变化，当压力异常时，保护装置会发出信号以切断电源。
差动保护是变压器保护中最重要的一种保护方式，其原理是通过监测变压器的输入和输出侧电流之间的差别，当差别超过额定值时，保护装置会发出信号，以切断供电电路。
变压器保护在电力系统中的应用非常广泛。
在输电和配电系统中，变压器是将电能由高压输送到低压的重要设备，因此其保护具有重要意义。
在变电站中，变压器是重要的电力转换设备，因此其保护不仅关系到变压器本身的安全运行，还关系到整个变电站和电力系统的稳定运行。
在工厂、矿山等大型用电场所中，变压器保护也是不可或缺的一部分，及时准确地判断变压器的工作状态，保证其正常工作，对电力供应具有重要保障作用。
总之，变压器保护是电力系统中重要的一环，它通过监测变压器运行状态和电气量的变化，以保证变压器在正常运行范围内。
变压器保护装置主要包括电流保护、温度保护、油温保护、压力保护、差动保护等。
变压器保护在输电、配电系统、变电站和大型用电场所等电力系统中都有广泛应用，具有重要保障作用。
变压器有哪些主要用途
变压器有哪些主要用途变压器是一种电气设备，主要用途是将交流电的电压从一种水平转换到另一种水平。
由于其广泛的应用性质，使得变压器成为现代社会中不可或缺的设备之一。
下面将详细介绍变压器的主要用途。
1. 电力传输和分配：电力系统中广泛使用变压器。
在电力发电厂，大型发电机会产生高电压的交流电，为了将电能输送到远处的用户，需要通过变压器将高电压变为低电压，以减小输电线路的损耗。
此外，在电网的分配过程中，需要将高压电能进一步降压，以适应不同类型的用户需求。
2. 电子设备供电：变压器还常用于供应各种电子设备所需的低电压电源。
在电子设备的内部，比如计算机、电视机、音响等，需要使用稳定的低电压电源进行工作。
变压器可以将公共电网提供的高电压电源转换为适合这些设备的低电压电源。
3. 照明系统：在城市和农村的照明系统中，变压器是必不可少的。
变压器用于减小照明系统所需的电能压缩级别，以适应不同类型的灯具和照明需求。
这些变压器通常被安装在街灯、建筑物和公共场所等地方，为人们提供安全、可靠的照明条件。
4. 工业设备：各种工业设备通常需要不同电压的电源。
变压器可以根据需要将一种电压转换为另一种电压。
例如，大型机械设备通常需要较高的电压供应，而变压器可以将常见电压水平（如220V或380V）转换为满足设备需求的高电压。
5. 电力负荷调整：在电力系统中，负荷是指连接到系统的电设备所需的电能。
变压器可以用于调整负荷，以适应不同时间和地点的电力需求。
例如，在高峰时段，变压器可以将电能从低负荷区域传送到高负荷区域，以满足用户需求。
6. 运输系统：变压器还广泛应用于电力、火车和地铁等运输系统。
在电力系统中，变压器用于变换电压以适应长距离输电和供电的需求。
在火车和地铁系统中，变压器用于将电网提供的电能转换为适合供应列车所需的电能。
7. 变频器：变压器还常用于变频器中。
变频器是一种将交流电转为可变频率交流电的装置。
变频器通常用于控制电机的运转，可以调节电机的转速和转矩，广泛应用于空调、水泵、电机驱动系统等领域。
变压器的用途及分类
变压器的用途及分类变压器是一种重要的电力设备，主要用于改变电压的大小及电流的变换，广泛应用于电力系统、工业生产和民用家庭等领域。
变压器可以将电能从一个电路传输到另一个电路，通过改变输入电压和输出电压的比例，实现电能传输和变换的功能。
变压器的主要用途可以分为以下几类：1.电力系统：变压器在电力系统中起到重要的作用，用于输电和配电。
通过变压器，电能可以从发电厂输送到各个用电点，同时也实现了电压的变换，使得电能输送更加高效和稳定。
2.工业生产：在工业生产中，变压器被广泛应用。
例如，钢铁、有色金属等大型行业需要大电流供电，因此需要用到大功率变压器；印刷机械、机床等设备则需要稳压变压器，以保证设备的正常运行。
3.交通运输：变压器在交通运输领域也有很多应用。
例如，电气化铁路需要变压器将高压输电线路的电能转换为供电用的适宜电压；电动汽车充电桩也需要变压器将市电的电压和频率转换为适合电动汽车充电的电能。
4.民用家庭：在民用家庭中，变压器也有一些应用。
常见的应用包括低压配电变压器、家用电器中的变压器等。
例如，电视机、手机充电器等电子设备中使用的变压器可以将市电的高电压转换为适合设备工作的低电压。
根据不同的分类标准，变压器可以分为多个类型，主要有以下几类：1.按照变压器的结构形式可以分为：-核心形式变压器：具有铁芯的变压器，可以进一步分为联合铁芯、分开铁芯、壳钢铁芯等类型。
-无铁芯变压器：不含铁芯的变压器，主要有空气芯变压器和电感变压器。
2.按照变压器的冷却方式可以分为：-干式变压器：通过自然通风或强制通风进行散热，不需要使用冷却介质，适用于小型变压器。
-油浸式变压器：通过将变压器沉浸在绝缘油中进行冷却，适用于大型变压器和高压变压器。
3.按照变压器的用途可以分为：-功率变压器：用于电力系统输电和配电，具有大功率的特点。
-仪用变压器：用于仪器、仪表、测量和调节系统的供电，要求输出电压稳定、精度高。
-特殊用途变压器：根据具体的用途设计，例如焊接变压器、火花塞点火用的变压器等。
电力电子变压器的特点和应用
电力电子变压器的特点和应用电力电子变压器是一种基于电力电子技术的变压器，它具备一系列独特的特点和广泛的应用。
本文将介绍电力电子变压器的主要特点和应用领域，并分析其对电力系统的影响。
一、特点1. 高效率：电力电子变压器具有高效率的特点，能够将电力从高压端传输到低压端，能量转换效率可达到98%以上。
相比传统的电力变压器，电力电子变压器的能源损耗更低，能够有效提高电力系统的能源利用率。
2. 可调性强：电力电子变压器的输出电压和频率可以通过控制电子开关元件的开关频率和周期进行调节。
这种可调性的优势使得电力电子变压器能够适应各种电力系统需求，在实际应用中具备更高的灵活性。
3. 尺寸小巧：由于采用了电力电子元件，电力电子变压器的体积相比传统变压器更小，可以实现集成化和模块化设计。
这种尺寸小巧的特点，使得电力电子变压器在场地有限或需要移动的场景中具备较大的优势。
4. 响应速度快：电力电子变压器的电子开关元件能够以非常快的速度进行开关操作，响应时间非常短。
相比之下，传统变压器的响应速度较慢。
这种快速响应的特点使得电力电子变压器在电力系统调节和控制方面具备更强的能力。
二、应用1. 电力系统稳定性提高：电力电子变压器具备快速响应的能力，可以有效调节电力系统的电压和频率，提升电力系统的稳定性。
通过控制电力电子变压器的输出，可以实现电力系统的电压平衡和谐波消除等功能。
2. 电力质量改善：电力电子变压器在互联电网和分布式电源接入方面的应用越来越广泛。
它可以通过控制与电力系统的耦合参数来优化电力质量，降低谐波污染和电压波动，提高电力系统的稳定性和可靠性。
3. 可再生能源应用：电力电子变压器在太阳能、风能等可再生能源转换和接入方面有着重要作用。
它可以将可再生能源的输出电压和频率与电力系统进行匹配，实现高效、稳定的能源转换。
4. 交通运输领域：电力电子变压器在电动汽车、有轨电车和高铁等交通运输领域的应用也越来越常见。
它可以实现对电力系统电能的有效调节和控制，提高交通工具的能源利用率和运行效率。
变压器用途介绍
Z 'L
N1 ( )U 2 2 N2 N1 U1 ZL = K 2 ZL = = = N I1 ( N 2 ) I 2 2 N1
阻抗变换
式中
U2 ZL = 为变压器副边的负载阻抗。可见, 对 为变压器副边的负载阻抗。可见, I2
且变压器副边阻抗为| 的负载, 于变比为Ｋ且变压器副边阻抗为|ZL|的负载, 相当于在 电源上直接接一个阻抗| |=K 电源上直接接一个阻抗|Z/L|=K2|ZL|的负载。也可以说 变压器把负载阻抗ＺL变换为|Z/L|。因此, 通过选择合 变换为|Z L|。因此, 适的变比Ｋ, 可把实际负载阻抗变换为所需的数值, 可把实际负载阻抗变换为所需的数值, 这就是变压器的阻抗变换作用。
变 压 器 的 结 构
变压器由铁心和绕组两个基本部分组成, 如图 2 - 34所示, 变压器由铁心和绕组两个基本部分组成, 34所示, 在一个闭合的铁心上套有两个绕组, 在一个闭合的铁心上套有两个绕组, 绕组与绕组之间以及绕 组与铁心之间都是绝缘的。
i1 N2 u1 N1 u2 ZL
(a)
U1 ≈ E1 U 2 ≈ E2
变压器原理及应用
因此
U1 E1 4.44 fN1Φ m N1 ≈ = = = K (2.36) U 20 E2 4.44 fN 2Φ m N 2
由式（2.36）可见, 变压器空载运行时, 由式（2.36）可见, 变压器空载运行时, 原、 副绕组上 电压的比值等于两者的匝数之比, 电压的比值等于两者的匝数之比, Ｋ称为变压器的变比。 若改变变压器原、 副绕组的匝数, 就能够把某一数值的交 副绕组的匝数, 流电压变为同频率的另一数值的交流电压
ZL
图2-38 变压器的负载运行
变压器的应用教案
课题: 变压器的应用课型: 讲授 教学目的要求:1.掌握变压器在电压变换方面的应用: 自耦变压器、电压互感器。
2.掌握变压器在电流变换方面的应用: 电流互感器、钳形电流表。
3.了解变压器阻抗变换方面的应用。
教学重点、难点:教学重点: 变压器的电压变换和电流变化与其应用。
教学难点：变压器空载运行和电压变换, 负载运行与电流变换。
教学分析:本次课通过对变压器空载运行时, 原副线圈中感应电动势的分析得出变压器的变压比概念, 然后具体分析利用电压变换原理的两种常用电器元件——自耦变压器与电压互感器的工作原理, 最后通过例题巩固其知识点。
电流变化与阻抗变换也基本采用这一模式来讲解相关内容。
复习、提问:1.变压器工作原理是什么？2、变压器的额定值有哪些, 其关系是怎样的？教学过程:上节课讲述了变压器的工作原理和有关磁路方面的概念。
今天我们来看看变压器有哪些应用。
一、空载运行和电压变换原线圈接上交流电压, 铁心中产生的交变磁通同时通过原、副线圈, 原、副线圈中交变的磁通可视为相同。
设原线圈匝数为N1, 副线圈匝数为N2, 磁通为( , 感应电动势为tN E t N E ∆∆=∆∆=ΦΦ2211 ，由此得2121N N E E =忽略线圈内阻得K N N U U ==2121 上式中K 称为变压比。
由此可见: 变压器原副线圈的端电压之比等于匝数比。
如果N1 < N2, K < 1, 电压上升, 称为升压变压器。
如果N1 > N2, K >1, 电压下降, 称为降压变压器。
应用实例: 1.自耦变压器实验室中常用的调压器就是一种可改变副绕组匝数的自耦变压器(a)符号 (b)外形 (c)实际电路 图2 自耦变压器原副边电压之比是:2.电压互感器电压互感器属于仪用互感器的一种, 它的优点是:⑴使测量仪表与高压电路分开, 以保证工作安全。
(a) 构造 (b)接线图图3 电压互感器⑵扩大测量仪表的量程。
变压器应用的是自感原理
变压器应用的是自感原理1. 简介变压器是一种基础电器设备，广泛应用于电力系统、工业生产和家庭用电等领域。
变压器的工作原理是基于自感原理。
2. 自感原理自感是指电流通过导体时产生的电磁感应现象。
当电流在导体中变化时，会在导体周围产生电磁场，这个电磁场会产生自感电动势。
根据自感原理，电流变化越快，自感电动势越大。
3. 变压器基本结构变压器主要由两个线圈和一个磁路组成。
一个线圈称为“原线圈”（也称为“输入线圈”或“初级线圈”），另一个线圈称为“副线圈”（也称为“输出线圈”或“次级线圈”）。
两个线圈通过磁路相连。
4. 变压器工作原理•换向变压器的工作原理是基于换向原理，即通过交流电流在原线圈中的变化产生的磁场引起副线圈中的电流变化。
当原线圈中的电流变化时，磁场也随之变化。
这个磁场切割副线圈，产生副线圈中的自感电动势。
根据自感原理，自感电动势越大，副线圈中的电流就越大。
•磁耦合变压器的工作还依赖于磁耦合效应。
通过磁路连接的原线圈和副线圈之间的磁耦合，使得原线圈中的变化磁场能够有效地切割副线圈，进而产生自感电动势。
•变压比变压器的变压比是指原线圈和副线圈的匝数比。
由于磁耦合的存在，变压器可以实现将输入电压和输出电压按照一定比例进行变换。
5. 变压器的应用变压器广泛应用于多个领域，包括： - 电力系统变压器在电力系统中用于将高电压输送到远距离，并将其转变为低电压用于家庭和工业用电。
电力系统中的变压器可以实现不同电压等级之间的转换。
•工业生产工业生产中使用的许多设备和机器需要不同电压和电流进行驱动。
变压器可以根据不同设备的需求，提供合适的电压和电流。
•家庭用电家庭中的电器设备通常需要较低的电压，例如电视、冰箱等。
变压器用于降低电源提供的高电压，以使其适用于家庭设备。
•电子设备电子设备例如手机、计算机等通常需要稳定的电压供应。
变压器用于提供稳定的电压输出，保护电子设备免受过电压损害。
6. 总结变压器应用的是自感原理，通过自感和磁耦合实现输入电压和输出电压之间的变换。
10千伏变压器的节能技术与应用
10千伏变压器的节能技术与应用摘要：本文深入研究了10千伏变压器的节能技术与应用，以提高电力系统的能效和可持续性。
介绍了10千伏变压器的基本原理和结构，详细探讨了设计优化、材料选择、运行管理和维护策略等节能技术的关键方向。
通过应用案例验证了这些技术的有效性，并总结了它们对电力系统的积极影响。
提出未来研究和发展的方向，为电力系统的节能和可持续发展提供了有益的参考和指导。
关键词：10千伏变压器、节能技术、能效、电力系统、设计优化一、引言随着工业化和城市化的不断发展，电力需求呈现出迅猛增长的趋势，电力系统的稳定运行和能源资源的有效利用变得至关重要。
在电力系统中，10千伏变压器作为电能传输和分配的核心设备之一，其性能和能效直接关系到电力系统的可靠性和经济性。
为了应对电力需求的增长并减少能源浪费，我们迫切需要采取有效的节能技术来提高10千伏变压器的能效，降低电力系统的运营成本，并减少对环境的不良影响。
二、10千伏变压器的基本原理和结构10千伏变压器是电力系统中的关键元件之一，用于实现电压的变换，通常用于输电、配电和电力转换。
将介绍10千伏变压器的基本原理和结构，以便更好地理解其节能技术和应用。
1.基本原理10千伏变压器的工作原理基于电磁感应定律，它通过改变绕组的匝数比例来实现输入电压和输出电压之间的变换。
主要原理如下：（1）电磁感应定律：当一个导体中的磁通发生变化时，会在导体中产生感应电动势。
这一原理用于10千伏变压器的工作中，其中铁心用于传导磁通，绕组则用于传导电流。
（2）匝数比例：通过调整输入绕组和输出绕组的匝数比例，可以实现电压的升压或降低。
如果输出绕组的匝数多于输入绕组，将升高电压；反之，将降低电压。
（3）电磁感应：当电流在绕组中流动时，会在铁心中产生磁场，这个磁场会导致感应电动势在另一绕组中产生电流，从而实现电压变换。
2.结构组成10千伏变压器的主要结构组成如下：（1）铁心：铁心是10千伏变压器的核心组件，通常由硅钢片制成，它的作用是传导磁通，减少磁损耗，提高效率。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
广西大学
摘要：本文主要介绍变压器的结构与原理及变压器的种类，阐述变压器的功能，从原理上说明常见常用的几种变压器的特点及应用，通过以上变压器的基本内容着重分析其在实际中的应用。
关键词：变压器；结构与原理；种类；功能；实际应用
The Transformer is Applied in Practice
Abstract: This paper mainly introduces the structure and principle and type of transformer, elaborated the function of the transformer, in principle shows that the characteristics and appli-cations of the commonly used several kinds of common transformer, through the basic content of the above transformers, focused on the analyzed of its actual application.
Keywords: transformer; structure and principle; type; function; the practical application
1 引言
变压器是电力输送、使用中必不可少的设备，在电力输送系统中，变压器通过大幅度提高电压、减少电流，从而降低大量电路消耗，使远距离输电成为可能；在配电系统中，变压器可以灵活的调节电压以达到配电要求；在我们日常生活和生产中，由于很多电器使用电压不一，而配电站提供的电压比较单一（220/380V），因而变压器广泛应用于工农业生产，以达到保护电器和发挥电器最佳效能的目的；在电子技术中，变压器经常用来进行电路间的耦合、信号变换和传递、稳压、隔离、阻抗匹配等。
【1】
变压器在生活生产中的普遍使用，我们有必要了解它的基本知识，以及在实际生活生产的作用，从而才能更好应用于生产实践中。
2 变压器的基本结构及原理
一般变压器主要构件是初级线圈、次级线圈和铁芯。
线圈有两个或两个以上的绕组，其中接电源的绕组叫初级线圈，其余的绕组叫次级线圈。
铁芯的作用是是加强两个线圈的磁耦合。
为了减少铁内的涡流和磁滞损耗，铁芯由涂漆的硅钢片叠压而成。
另外，还有油箱、油枕、呼吸器、散热器、防爆器、绝缘套管等。
变压器是利用电磁感应原理工作的。
一般情况下，变压器可以看做是理想原件，即忽略涡流、漏磁等问题，一次、二次绕组电压之比为
K=U1/U2≈E1/E2=N1\N2
其中K称为变压器的比变，等于一次、二次线圈的匝数比。
电流之比
I1/I2≈N2/N1=1/K
当负载电流确定时，一次电流将按比例确定，匝数越多电流越小，匝数越少电流越大。
【1】
3 变压器的分类
为了实现不同的功能和作用，在电磁感应原理基础，不断的从新设计和改造，变压器的种类越来越广泛，可按不同用途、不同容量、相数、使用方式、调压方式、制造方式、冷却方式、冷却介质、绕组个数等分类。
1.按用途分类：电力变压器、整流变压器、电炉变压器、电抗器、仪用变压器、调压变
压器、互感器等。
2.按容量分类：
①中小型变压器：电压在35KV以下，容量在10～6300KVA。
②大型变压器：电压在63～110KV,容量在6300～63000KVA。
③特大型变压器：电压在220KV以上，容量在31500～36000KVA。
3.按相数分类：单相变压器和三相变压器。
4.按使用方式分类：升压变压器和降压变压器。
5.按调压方式分类：无载调压变压器和有载调压变压器。
6.按制造方式分类：心式变压器和壳式变压器。
7.按冷却方式分类：油浸自冷式变压器、油浸风冷式变压器、油浸强迫油循环风冷却式
变压器和油浸强迫油循环水冷却式变压器。
8.按冷却介质分类：油浸式变压器、干式变压器、充气式变压器、冲胶式变压器和填砂
式变压器等。
9.按绕组数量分类：
①双绕组变压器：有高压绕组和低压绕组的变压器。
②三绕组变压器：有高压绕组、中压绕组和低压绕组的变压器。
③自耦电力变压器：自耦电力变压器在于一、二绕组之间，不仅有磁耦联系，而且
还有电的联系。
采用自耦变压器比采用普通变压器节省材料、降低成本、缩小变
压器体积和减轻重量，有利于变压器的运输和安装。
4 变压器的功能
变压器的主要功能为：电压变换、电流变换、阻抗变换、隔离、稳压等。
电压变换：一种是升压，另一种是降压。
在我们生活中有多种电压，比如，生活照明电是220V，工业安全照明是36V,工厂用电一般是380V，手机电池是5V，电脑多为十几伏，这些离不开变压器，输电使用的是电力变压器，有升压变压器，也有降压变压器；对于电子产品使用的是电源变压器，一般是降压变压器。
电流变换：电流互感器是一类特殊的变压器，它将电力系统的大电流变换为小电流，送至控制、测量、保护和自动装置使用，对电力系统起监视和测量的作用。
阻抗变换：变压器的阻抗变换是指变压器的原边阻抗与副边阻抗之比等于原边匝数与副边匝数之比的平方。
在电子技术中，可用变压器改变交流阻抗，从而实现阻抗匹配，实现最大功率传输。
比如，电视天线的阻抗是300Ω，接电视机的天线输入端为75Ω，需要用一个磁芯为2:1的高频变压器将300Ω与75Ω进行阻抗匹配。
在老式广播中，通常采用变压器进
行阻抗匹配以保障信号畅通无阻。
隔离：隔离变压器将两相电隔离开来，防止触电事故发生。
隔离变压器属于安全属于安全电源，一般用于机器维修保养中起保护、防雷、滤波作用。
隔离变压器是一种1:1的变压器，初级220V，次级也是220V。
隔离变压器的次级不与大地相连，减少了各种杂波，因而减少了干扰。
隔离变压器常用在有电子管和工作电压高的电子仪器上，比如电子管扩音器，示波器等，也可以用于维修电源。
稳压：稳压变压器是一种十分实用的变压器，当外界供电网络电压波动或负载变动造成电压波动时能自动保持输出电压的稳定，此外，它与其它形式稳压器相比，还具有容量大、效率高、无波形畸变、电压调节平稳、适用负载广泛、能承受瞬时超载、可连续长期工作等优点，对于用电需求大而经济效益高的工业区来说，稳定电压使电器免受不稳定电源的威胁是必不可少的。
5常用的变压器
5.1电力变压器
为电力电路的运转提供某一数值的交流电压有效值的变压器，都是电力变压器。
【2】电力变压器最常使用的地方是电力系统中，在长距离输电时，对于一定的负载消耗功率值，由P=UI，提供电压，则减少电流，线路消耗功率P=I²R,一般线路使用的材料为铝、铜，单位电阻一定，因而，高电压输电有利于远距离输送电能。
由于电器不能直接使用高电压，因此，在输往用户之前，一般用降压变压器使电压处于使用电压。
一般输电使用的变压器属于大型的变压器，小号的电力变压器常用在电子设备如电视机、家用计算机等设备，电子晶体管通常在低压下工作，因此，但凡使用电子晶体管的设备都需要使用降压变压器。
5.2耦合变压器
耦合变压器，是无线电线路中常用作极间耦合的变压器。
电子电路里需要大的放大系数时，尤其是在射频接收机和发射机上，经常会在放大器之间使用耦合变压器。
收音机的中周、输入变压器、输出变压器等都属于耦合变压器。
耦合变压器主要用在耦合电路中，其主要具有隔离、阻抗匹配、给交流信号提供通道的作用。
5.3电源变压器
电源变压器的功能是功率传送、电压变换和绝缘隔离，作为一种主要的软磁电磁原件，在电源技术和电力电子技术中广泛应用。
一般电源变压器与整流电路一起构成电源适配器，广泛应用于游戏机、语音复读机、笔记本电脑、手机、路由器、随身听等设备中，几乎现有的电子产品或多或少都有它的身影。
6结束语
各式各样的变压器应用于各色电子设备，在用电设备中，几乎都能看到变压器，可以毫不夸张的说，变压器是大多电器的必备组分，变压器在现实生活中起这十分重要的作用，在
我们现今的电器化时代，变压器为我们多彩的生活做很大的贡献。
参考文献
【1】韦冬梅，李畸勇，李泽等.电工电子基础[M].第1版.北京：高等教育出版社，2015:103. 【1】104-105.
【2】Stan Gibilisco.电工电子技术[M].第4版.北京：科学出版社，2008:178.。
