电子技术基础试卷
中职《 电子技术基础 》期末试卷(含参考答案)
2015 学年第 1 学期《电子技术基础》期末试卷(A卷,四大题型34小题)考试形式:闭卷一、填空题(10小题,20空格,每空格1分,共20分。
)1、直流放大器产生零点漂移的原因是:________________;________________。
2、差分放大电路的共模抑制比KCMR的含义是___________________________________,KCMR 越大,抑制零漂的能力越强。
3、集成运放在应用时,电路中需加保护电路,常用的保护电路有:________________保护;________________保护;________________保护。
4、要求放大电路输入电阻大、输出电阻小,可采用________________反馈;要求放大电路输入电阻小、输出电阻大,可采用________________反馈。
5、如果要求稳定放大器输出电压,并提高输入电阻,则应该对放大器施加_______________反馈;如果要求稳定放大器输出电流,并提高输出电阻,则应该对放大器施加_______________反馈。
6、如要产生较高频率的信号,可选用________________振荡器,如要产生较低频率的信号,可选用________________振荡器,如要产生频率________________的信号,可选用石英晶体振荡器。
7、放大器能否正常工作的首要重要条件是有合适的________________。
8、在单级共射极放大电路中,输入电压和输出电压的频率________________,________________电压被放大,而相位________________。
9、在桥式整流电路中,若输出电压为9V,负载中的电流为1A,则每个整流二极管应承受的反向电压为________________。
10、已知下图中三极管各极的电位,该三极管将处于________________工作状态。
电子技术基础试卷及答案
《电子技术基础》第一章半导体二极管试卷一、单项选择题1.测量二极管(小功率)的管脚极性时,万用表的电阻档应选( )。
(2 分)A.R×1B.R×10C.R×100或R×1kD.R×10k2.测量二极管反向电阻时,若用两手将两管脚捏紧,其电阻值会( )。
(2 分)A.变大B.先变大后变小C.变小D.不变3.二极管正反向电阻相差( )。
(2 分)A.越小越好B.越大越好C.无差别最好D.无要求4.用万用表R×100Ω挡来测试二极管,其中( )说明管子是好的。
(2 分)A.正、反向电阻都为零B.正、反向电阻都为无穷大C.正向电阻为几百欧,反向电阻为几百千欧D.反向电阻为几百欧,正向电阻为几百欧5.变容二极管工作时,应加( )。
(2 分)A.反向电压B.正向电压C.正向电压或反向电压6.把电动势为1.5V的干电池的正极直接接到一个硅二极管的正极,负极直接接到硅二极管的负极,则该管( )。
(2 分)A.基本正常B.击穿C.烧坏D.电流为零7.在电路中测得某二极管正负极电位分别为3V与10V,判断二极管应是( )。
(2 分)A.正偏B.反偏C.零偏8.2AP9表示( )。
(2 分)A.N型材料整流管B.N型材料稳压管C.N型材料普通管D.N型材料开关管9.变容二极管常用在( )电路中。
(2 分)A.高频B.低频C.直流10.用于整流的二极管型号是( )。
(2 分)A.2AP9B.2CW14CC.2CZ52BD.2CK84A二、判断题11.( )发光二极管可以接收可见光线。
(2 分)12.( ) 二极管加反向电压时一定截止。
(2 分)13.( )当反向电压小于反向击穿电压时,二极管的反向电流很小;当反向电压大于反向击穿电压后,其反向电流迅速增加。
(2 分)14.( )PN结正向偏置时电阻小,反向偏置时电阻大。
(2 分)15.( )有两个电极的元件都叫二极管。
模拟电子技术基础测试题及参考答案
模拟电子技术基础测试题及参考答案一、单选题(共50题,每题1分,共50分)1、贴片电阻的封装是:( )A、0805B、SOT-23C、TO-92D、以上都正确正确答案:A2、引起直接耦合放大器零点漂移的因素很多,其中最难控制的是( )A、电源电压的变化B、元器件的对称性C、电路中电容和电阻数值的变化D、半导体器件参数的变化正确答案:D3、某多级放大电路由三级基本放大器组成,已知每级电压放大倍数为Au,则总的电压放大倍数为( )A、3AuB、Au3C、AuD、以上答案均不正确正确答案:B4、乙类推挽功率放大电路的静态工作点在三极管的( )边缘。
A、放大区B、截止区C、饱和区D、截止区与饱和区正确答案:B5、直流放大器中的级间耦合通常采用( )A、阻容耦合B、直接耦合C、电感抽头耦合D、变压器耦合正确答案:B6、下列关于三极管S8050的性质描述对的是 ( )A、锗材料NPN型B、硅材料NPN型C、硅材料PNP型D、锗材料PNP型正确答案:B7、元件引脚的剪脚高度为( )。
A、0.5MM以下B、0.5-2.5MMC、2.5MM以上D、无所谓,没关系正确答案:B8、下列集成稳压器,不能实现稳压输出+9 V的是( )A、CW7909B、CW317C、CW117D、CW7809正确答案:A9、由NPN型管构成的基本共射放大电路,输入是正弦信号,若从示波器显示的输出信号波形发现顶部(正半周)削波失真,则该放大电路产生了( )失真。
A、截止B、放大C、饱和D、无法确定正确答案:C10、把电动势是 1.5伏的干电池以正向接法直接接到一个硅二极管的两端,则该管( )A、击穿B、被烧坏C、电流基本正常D、电流为零正确答案:C11、多级放大电路各级的电压增益分别是:10dB、20 dB、30 dB,则电压总增益是( )。
A、0 dBB、30 dBC、60 dBD、6000 dB正确答案:C12、在单级射极输出器中,输人电压信号和输出电压信号的相位是( )A、同相B、相差90° D .相差270°C、反相正确答案:A13、CW7900系列稳压器的1脚为 ( )A、公共端B、输出端C、输入端D、调整端正确答案:A14、电烙铁焊接完成后与被焊体约( )度角移开A、90B、30C、60D、45正确答案:D15、下列关于电感线圈描述正确是( )A、线圈中通直流电流会产生磁场B、电感线圈中的电流能发生突变C、线圈中会产生一定的自感电动势,增强电流的变化D、电感线圈的品质因素越高,损耗越大正确答案:D16、当晶体二极管的PN结导通后,则参加导电的是 ( )A、少数载流子B、多数载流子C、既有少数载流子又有多数载流子D、以上答案均不正确正确答案:C17、下列关于变压器表述不正确的是 ( )。

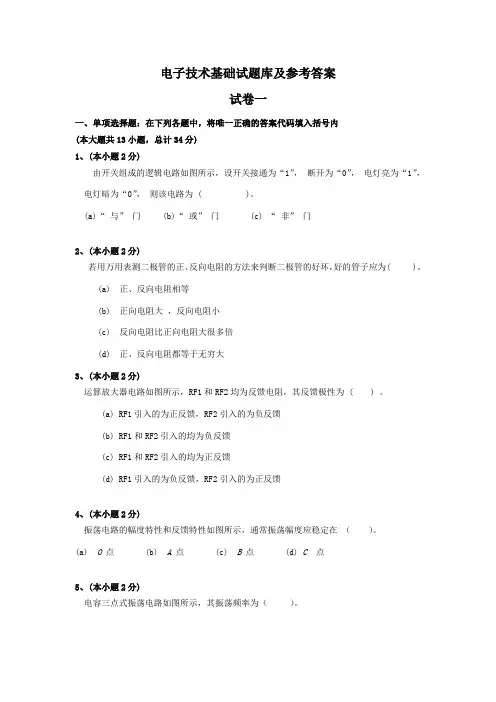

电子技术基础试题库及参考答案
电子技术基础试题库及参考答案试卷一一、单项选择题:在下列各题中,将唯一正确的答案代码填入括号内(本大题共13小题,总计34分)1、(本小题2分)由开关组成的逻辑电路如图所示,设开关接通为“1”,断开为“0”,电灯亮为“1”,电灯暗为“0”,则该电路为 ( )。
(a)“与”门(b)“或”门(c) “非”门2、(本小题2分)若用万用表测二极管的正、反向电阻的方法来判断二极管的好坏,好的管子应为( )。
(a) 正、反向电阻相等(b) 正向电阻大,反向电阻小(c) 反向电阻比正向电阻大很多倍(d) 正、反向电阻都等于无穷大3、(本小题2分)运算放大器电路如图所示,RF1和RF2均为反馈电阻,其反馈极性为 ( ) 。
(a) RF1引入的为正反馈,RF2引入的为负反馈(b) RF1和RF2引入的均为负反馈(c) RF1和RF2引入的均为正反馈(d) RF1引入的为负反馈,RF2引入的为正反馈4、(本小题2分)振荡电路的幅度特性和反馈特性如图所示,通常振荡幅度应稳定在()。
(a) O 点(b) A 点(c) B 点(d) C 点5、(本小题2分)电容三点式振荡电路如图所示,其振荡频率为()。
(a)fL C C C Co ≈+121212π()(b) fLC CC Co≈+121212π()(c) fLC CC Co≈+11212()6、(本小题2分)整流电路如图所示,直流电压表V(内阻设为无穷大)的读数均为90 V,二极管承受的最高反向电压为141 V 的电路是下列图中()。
7、(本小题2分)若晶闸管的控制电流由小变大,则正向转折电压()。
(a) 由大变小 (b) 由小变大(c) 保持不变8、(本小题2分)某数/模转换器的输入为8 位二进制数字信号(D7 ~ D0),输出为 0~ 的模拟电压。
若数字信号的最低位是“1”其余各位是“0”,则输出的模拟电压为( )。
(a) (b) (c)9、(本小题3分)电路如图所示,已知U CC=12V,RC=3k,β=40且忽略U BE,若要使静态时U C E=9V,则R B应取()。
数字电子技术基础自制题库
数字电子技术基础试卷试题1一、单项选择题(每小题1分,共15分)1.一位十六进制数可以用多少位二进制数来表示?( C )A. 1B. 2C. 4D. 16 2.以下电路中常用于总线应用的是( A )A.T S L 门B.O C 门C. 漏极开路门D.C M O S 与非门 3.以下表达式中符合逻辑运算法则的是( D )A.C ·C =C 2B.1+1=10C.0<1D.A +1=1 4.T 触发器的功能是( D )A . 翻转、置“0” B. 保持、置“1” C. 置“1”、置“0” D. 翻转、保持 5. 存储8位二进制信息要多少个触发器(D )A.2B.3C.4D.8 6.多谐振荡器可产生的波形是( B )A.正弦波B.矩形脉冲C.三角波D.锯齿波 7.一个16选一的数据选择器,其地址输入(选择控制输入)端的个 数是( C )A.1B.2C.4D.16 8.引起组合逻辑电路中竟争与冒险的原因是( C )A.逻辑关系错;B.干扰信号;C.电路延时;D.电源不稳定。
9.同步计数器和异步计数器比较,同步计数器的最显著优点是( A ) A.工作速度高 B.触发器利用率高C.电路简单D.不受时钟C P 控制10.N 个触发器可以构成能寄存多少位二进制数码的寄存器?( B ) A.N -1 B.N C.N +1 D.2N11.若用J K 触发器来实现特性方程AB Q A Q n 1n +=+,则J K 端的方程应为( B )A.J =A B ,K =B AB.J =A B ,K =B AC.J =B A +,K =A BD.J =B A ,K =A B12.一个无符号10位数字输入的D A C ,其输出电平的级数是( C )A.4B.10C.1024D.10013.要构成容量为4K ×8的RAM ,需要多少片容量为256×4的RAM ?( D )A.2B.4C.8D.3214.随机存取存储器R A M 中的内容,当电源断掉后又接通,则存储器中的内容将如何变换?( C )A.全部改变B.全部为1C.不确定D.保持不变 15.用555定时器构成单稳态触发器,其输出的脉宽为( B )A.0.7RC ;B.1.1RC ;C.1.4RC ;D.1.8RC ; 二、多项选择题(每小题1分,共5分)16.以下代码中,为无权码的是( C )( D )A. 8421BCD 码B. 5421BCD 码C. 余三码D. 格雷码 17.当三态门输出高阻状态时,以下说法正确的是( A )( B )A.用电压表测量指针不动B.相当于悬空C.电压不高不低D.测量电阻指针不动18.已知F=A B +BD+CDE+A D ,下列结果正确的是哪几个?( A )( C )A.F =D B A +B.F =D B A )(+C.F =))((D B D A ++D.F =))((D B D A ++19.欲使J K 触发器按Q n +1=Q n 工作,可使J K 触发器的输入端为以下哪几种情况?( A )( B )( D )A.J =K =0B.J =Q ,K =QC.J =Q ,K =QD.J =Q ,K =0 20.关于PROM 和PAL 的结构,以下叙述正确的是( A )( D )A.P R O M 的与阵列固定,不可编程B.P R O M 与阵列、或阵列均不可编程C.P A L 与阵列、或阵列均可编程D.P A L 的与阵列可编程 三、判断改错题(每小题2分,共10分)21. 数字电路中用“1”和“0”分别表示两种状态,二者无大小之分。

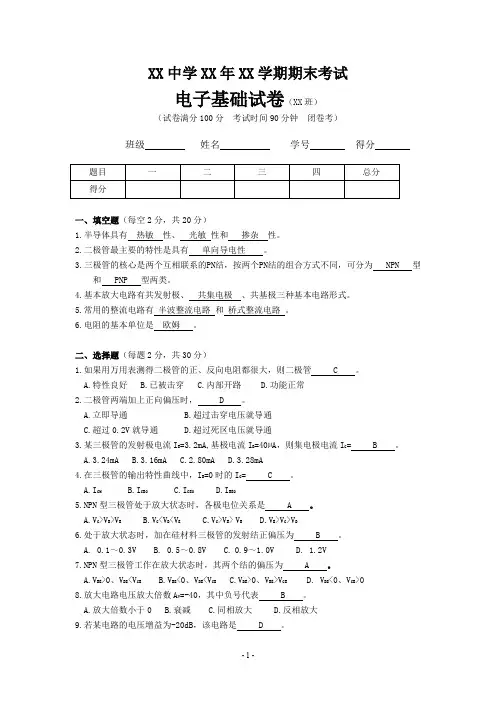

电子技术基础试卷参考答案(模拟电路部分)
XX中学XX年XX学期期末考试电子基础试卷(XX班)(试卷满分100分考试时间90分钟闭卷考)班级姓名学号得分一、填空题(每空2分,共20分)1.半导体具有热敏性、光敏性和掺杂性。
2.二极管最主要的特性是具有单向导电性。
3.三极管的核心是两个互相联系的PN结,按两个PN结的组合方式不同,可分为 NPN 型和 PNP 型两类。
4.基本放大电路有共发射极、共集电极、共基极三种基本电路形式。
5.常用的整流电路有半波整流电路和桥式整流电路。
6.电阻的基本单位是欧姆。
二、选择题(每题2分,共30分)1.如果用万用表测得二极管的正、反向电阻都很大,则二极管 C 。
A.特性良好B.已被击穿C.内部开路D.功能正常2.二极管两端加上正向偏压时, D 。
A.立即导通B.超过击穿电压就导通C.超过0.2V就导通D.超过死区电压就导通3.某三极管的发射极电流I E=3.2mA,基极电流I B=40µA,则集电极电流I C= B 。
A.3.24mAB.3.16mAC.2.80mAD.3.28mA4.在三极管的输出特性曲线中,I B=0时的I C= C 。
A.I CMB.I CBOC.I CEOD.I BEO5.NPN型三极管处于放大状态时,各极电位关系是A。
A.V C>V B>V EB.V C<V B<V EC.V C>V E>V BD.V E>V C>V B6.处于放大状态时,加在硅材料三极管的发射结正偏压为 B 。
A. 0.1~0.3VB. 0.5~0.8VC.0.9~1.0VD. 1.2V7.NPN型三极管工作在放大状态时,其两个结的偏压为 A 。
A.V BE>0、V BE<V CEB.V BE<0、V BE<V CEC.V BE>0、V BE>V CED. V BE<0、V CE>08.放大电路电压放大倍数A V=-40,其中负号代表 B 。
模拟电子技术基础模拟综合试卷十套(附答案)
模拟综合试卷一一.填充题1.集成运算放大器反相输入端可视为虚地的条件是a ,b 。
2.通用运算放大器的输入级一般均采用察动放大器,其目的是a ,b 。
3.在晶体三极管参数相同,工作点电流相同条件下,共基极放大电路的输入电阻比共射放大电路的输入电阻。
4.一个NPN晶体三极管单级放大器,在测试时出现顶部失真,这是失真。
5.工作于甲类的放大器是指导通角等于,乙类放大电路的导通角等于,工作于甲乙类时,导通角为。
6.甲类功率输出级电路的缺点是,乙类功率输出级的缺点是故一般功率输出级应工作于状态。
7.若双端输入,双端输出理想差动放大电路,两个输入电压ui1=ui2,则输出电压为 V;若ui1=1500µV, ui2=500µV,则差模输入电压uid为µV,共模输入信号uic为µV。
8.由集成运放构成的反相比例放大电路的输入电阻较同相比例放大电路的输入电阻较。
9.晶体三极管放大器的电压放大倍数在频率升高时下降,主要是因为的影响。
10.在共射、共集、共基三种组态的放大电路中,组态电流增益最;组态电压增益最小;组态功率增益最高;组态输出端长上承受最高反向电压。
频带最宽的是组态。
二.选择题1.晶体管参数受温度影响较大,当温度升高时,晶体管的β,ICBO,uBE的变化情况为()。
A.β增加,ICBO,和 uBE减小 B. β和ICBO增加,uBE减小C.β和uBE 减小,ICBO增加 D. β、ICBO和uBE都增加2.反映场效应管放大能力的一个重要参数是()A. 输入电阻B. 输出电阻C. 击穿电压D. 跨导3.双端输出的差分放大电路主要()来抑制零点飘移。
A. 通过增加一级放大B. 利用两个C. 利用参数对称的对管子D. 利用电路的对称性4.典型的差分放大电路由双端输出变为单端输出,共模电压放大倍数()。
A. 变大B. 变小C. 不变D. 无法判断5.差分放大电路的共模抑制比KCMR越大,表明电路()A. 放大倍数越稳定B. 交流放大倍数越大C. 直流放大倍数越大D. 抑制零漂的能力越强6.负反馈放大电路以降低电路的()来提高嗲路的其他性能指标。
电子技术基础试题及答案13971教学文案
电子技术基础试卷一、填空题(20分)1、______电路和_______电路是两种最基本的线性应用电路。
2、晶体二极管具有_______特性。
3、放大电路的分析方法有______和小信号模型分析法。
4、BJT的主要参数是__________。
5、带宽和________是放大电路的重要指标之一。
6、处理模拟信号的电子电路称为_______。
7、把整个电路中的元器件制作在一块硅基片上,构成特定功能的电子电路称为_____电路。
8、在电子电路中反馈按极性不同可分为______和_______两种。
9、判断一个放大电路中是否存在反馈,只要看该电路的输出回路与输入回路之间是否存在反馈网络,即________。
10、负反馈放大电路有四种类型:___________、 ___________、___________以及___________放大电路。
11、放大电路的实质都是_______电路。
12、放大电路可分为四种类型:_______、_______、_______和_______。
二、判断题(1—5题每题2分,6—15题每题1分,共20分)1、图示中R引人电压并联负反2图题1 2、图示中R电流串联正反馈e1图题2 3、图示电路不能振荡图题3 4、图示电路不能振荡图题45、图示电路中T1为共基极组态,T2为共集电极组态图题56、PN结的单向导电性关键在于它的耗尽区的存在,且其宽度随外加电压而变化。
7、齐纳二极管是一种特殊二极管。
8、BJT有NPN和PNP两种类型。
9、图解法能分析信号幅值太小或工作频率较高湿的电路工作状态。
10、MOS器件主要用于制成集成电路。
11、差分放大电路中共模电压增益越小,说明放大电路的性能越好。
12、放大电路中的内部噪声与放大电路中个元器件内部载流子运动的不规则无关。
13、放大电路中直流反馈不影响静态工作点。
14、负反馈能够改善放大电路的多方面性能是由于将电路的输出量引回到输入端与输入量进行比较,从而随时对输出量进行调整。
电子技术基础试题及答案
电子技术基础试题及答案一、单项选择题(每题2分,共20分)1. 在数字电路中,逻辑“与”门的输出为“1”的条件是:A. 所有输入都为“1”B. 至少有一个输入为“0”C. 至少有一个输入为“1”D. 所有输入都为“0”答案:A2. 下列哪个元件不是半导体器件?A. 二极管B. 三极管C. 电容D. 场效应管答案:C3. 在模拟电路中,放大器的增益通常指的是:A. 输入电压与输出电压之比B. 输入电流与输出电流之比C. 输入功率与输出功率之比D. 输出电压与输入电流之比答案:A4. 以下哪种波形不是周期性波形?A. 正弦波B. 方波C. 锯齿波D. 随机噪声答案:D5. 在数字电路中,逻辑“或”门的输出为“0”的条件是:A. 所有输入都为“1”B. 所有输入都为“0”C. 至少有一个输入为“1”D. 至少有一个输入为“0”答案:B6. 以下哪种材料通常用于制作二极管的PN结?A. 硅B. 铜C. 铁D. 铝答案:A7. 一个理想的运算放大器具有以下哪个特性?A. 有限的输入阻抗B. 有限的输出阻抗C. 无限的输入阻抗D. 无限的输出阻抗答案:C8. 在数字电路中,D触发器的输出状态取决于:A. 当前时钟脉冲B. 上一个时钟脉冲C. 初始状态D. 外部输入答案:B9. 以下哪种波形的频率是固定的?A. 正弦波B. 随机噪声C. 锯齿波D. 方波答案:A10. 在模拟电路中,滤波器的作用是:A. 放大信号B. 抑制噪声C. 产生振荡D. 转换信号答案:B二、多项选择题(每题3分,共15分,每题至少有两个正确选项)1. 下列哪些元件可以用于整流电路?A. 二极管B. 三极管C. 电容D. 电感答案:A D2. 在数字电路中,下列哪些逻辑门可以实现逻辑“与”功能?A. 与门B. 或门C. 非门D. 异或门答案:A3. 以下哪些因素会影响二极管的正向导通电压?A. 材料B. 温度C. 电流D. 反向电压答案:A B C4. 在模拟电路中,以下哪些元件可以用于信号放大?A. 运算放大器B. 电阻C. 电容D. 二极管答案:A D5. 以下哪些波形属于非周期性波形?A. 正弦波B. 方波C. 锯齿波D. 随机噪声答案:D三、填空题(每题2分,共20分)1. 在数字电路中,逻辑“非”门的输出是输入的________。
电子技术基础
重庆新世纪教育集团电子技术基础试题一、是非题(1)在半导体内部,只有电子是载流子( )(2)在N型半导体中,多数载流子是空穴,少数载流子是自由电子.()(3)少数载流子是自由电子的半导体的导体称为P型半导体.()(4)用万用表测某晶体二极管的正向电阻时,插在万用表标有"+"号插孔中的测试棒(通常是红色棒)所连接二极管的管脚是二极管的正极,另一电极是负极.()(5)晶体二极管穿击穿后立即烧毁.()(6)晶体二极管在反向电压小于反向击穿电压时,反向电流极小;当反向电压大于反向击穿电压后,反向电流会迅速增大.()(7)为使晶体管处于放大工作状态,其发射结应加反向电压,集电结应加正向电压.()(8)无论是哪种晶体三极管,当处于放大工作状态时,B极电位总是高于E极电位,C极电位也总是高于B极电位.()(9)已知某三极管的射极电流I E=1.36mA集电极电流I C=1.33mA则基极电流I B=30uA( )(10)某晶体三极管的I B=10uA时,I C=0.44mA,当I B=20uA时,Ic=0.89mA,则它的电流放大系数β=45()(11)在单管放大电路中,若厄E C不变,只要改变集电极电阻Rc的值就可改变集电极电流Ic的值。
()(12)放大器的放大倍数与信号频率无关,即无论信号是高、中、低任一频段,放大倍数是相同的。
()(13)共发射极放大器的输出信号和输入信号反相。
()(14)晶体管放大器接有负载R L后,电压放大倍数A V将比空载时提高。
()(15)多级放大器的通频带比组成它的各级放大器的能频带窄,级数愈少,通频带愈窄。
()(16)共发射极电路也就是射极输出器,它具有很高的输入阻抗和很低的输出阻抗。
()(17)两个输出器单独使用时,电压放大倍数分别为A V1,A V2这两个放大器连成两级放大器后,总的放大倍数为A V,A V=A V1+A V2( )(18) 画交流放大器的直流通路时,电容要作开路处理,画交流通路时,直流电源和电容器应作短路处理。
数字电子技术基础试卷及答案8套
数字电子技术基础1一.1.(15分)试根据图示输入信号波形分别画出各电路相应的输出信号波形L1、L2、L3、L4、和L5。
设各触发器初态为“0”。
AA B 1 0L2AENENB CL3A X1X1CP D Rd QQL4JKCP QQL5BL11 111&&X2二.(15分)已知由八选一数据选择器组成的逻辑电路如下所示。
试按步骤分析该电路在M1、M2取不同值时(M1、M2取值情况如下表所示)输出F 的逻辑表达式。
八选一数据选择器输出端逻辑表达式为:Y=Σm i D i ,其中m i 是S 2S 1S 0最小项。
D7D6 D5 D4 D3 D2 D1 D0 S1YS2 S074LS151M2 M1A1 1 0 0FB&M 2 M 1 F0 01 1101三.(8分)试按步骤设计一个组合逻辑电路,实现语句“A>B ”,A 、B 均为两位二进制数,即A (A 1、A 0),B (B 1、B 0)。
要求用三个3输入端与门和一个或门实现。
四.(12分)试按步骤用74LS138和门电路产生如下多输出逻辑函数。
123Y AC Y ABC ABC BC Y BC ABC=⎧⎪=++⎨⎪=+⎩ 74LS138逻辑表达式和逻辑符号如下所示。
Y 0=G1(G2A+G2B )A2A1A0Y 1=G1(G2A+G2B )A2A1A0。
。
Y 7=G1(G2A+G2B )A2A1A0五.(15分)已知同步计数器的时序波形如下图所示。
试用维持-阻塞型D 触发器实现该计数器。
要求按步骤设计。
CPQ2 Q1 Q0六.(18分)按步骤完成下列两题1.分析图5-1所示电路的逻辑功能:写出驱动方程,列出状态转换表,画出完全状态转换图和时序波形,说明电路能否自启动。
2.分析图5-2所示的计数器在M=0和M=1时各为几进制计数器,并画出状态转换图。
CPQ 0Q 1Q 2J KCP CPCPKK J J Q QQ QQ QF1F2F0图5-1BCCP AEpE TLDDQ0Q1Q3Q274LS163Rd1M&1计数脉冲001图5-2七.八.(10分)电路下如图所示,按要求完成下列问题。
《电子技术基础》(晶体管电路+集成运放)试卷+参考答案
《电子技术基础》(晶体管电路+集成运放)试卷学校:班级姓名学号一.填空题:(每题1分,共12分)1.PN结正向偏置时,应该是P区的电位比N区的电位。
2.硅二极管导通时的正向管压降约为。
3.工作在截止和饱和状态的三极管可作为器件使用。
4.三极管的极限参数分别是I CM、P CM和。
5.在共射极放大电路中输出电压和输入电压的相位。
6.反馈放大器是由电路和反馈电路组成。
7.电压负反馈的作用是。
8.反馈信号增加原输入信号的反馈叫。
9.放大直流信号时放大器应采用的耦合方式为。
10.为克服零漂常采用长尾式和差动放大电路。
11.集成运放按电路特性分类可分为通用型和型。
12.单门限电压比较器中的集成运放属于应用。
二.是非题:(正确“+”,错误“—”每题1分共13分)1.()发射结反向偏置的三极管不一定工作在截止状态。
2.()3DA1型三极管是硅管高频小功率晶体管。
3.()放大器工作时,电路不同时存在直流和交流分量。
4.()对放大器来说一般希望输入电阻小、输出电阻大。
5.()固定偏置放大器的优点是静态工作点不稳定。
6.()阻容耦合放大电路不存在零漂问题。
7.()负反馈不能改善放大电路的性能。
8.()负反馈可以使电路的放大倍数提高。
9.()振荡器中依靠非线性元件不可以实现稳幅振荡。
10.()射极输出器输入电阻小,输出电阻也小。
11.()甲乙类功放要消除交越失真,三极管不要有偏流。
12.()乙类功率放大器静态时,功率消耗最大。
13.()差模输入电阻越小,集成运放的运算精度越高。
三.选择题:(每题1分,共23分)1. 许多半导体受光照时,导电性能()A. 不变B. 增加C. 减弱D. 不确定2. 下列()不是二极管的主要参数。
A. 最大电流B. 电流放大倍数C. 耐压D. 反向电流3. 交通信号灯采用的是()二极管。
A. 光电B. 发光C. 变容D. 稳压4. 三极管是一种()控制型半导体器件。
A. 电压B. 电流C.既是电压又是电流D.功率5.三极管的输出特性曲线中,当I B减少时,其()平移。
(完整版)数字电子技术试题及答案(题库)
数字电子技术基础试题(一)一、填空题 : (每空1分,共10分)1. (30.25) 10 = ( ) 2 = ( ) 16 。
2 . 逻辑函数L = + A+ B+ C +D = 。
3 . 三态门输出的三种状态分别为:、和。
4 . 主从型JK触发器的特性方程= 。
5 . 用4个触发器可以存储位二进制数。
6 . 存储容量为4K×8位的RAM存储器,其地址线为条、数据线为条。
二、选择题: (选择一个正确的答案填入括号内,每题3分,共30分 )1.设图1中所有触发器的初始状态皆为0,找出图中触发器在时钟信号作用下,输出电压波形恒为0的是:()图。
图 12.下列几种TTL电路中,输出端可实现线与功能的电路是()。
A、或非门B、与非门C、异或门D、OC门3.对CMOS与非门电路,其多余输入端正确的处理方法是()。
A、通过大电阻接地(>1.5KΩ)B、悬空C、通过小电阻接地(<1KΩ)D、通过电阻接V CC4.图2所示电路为由555定时器构成的()。
A、施密特触发器B、多谐振荡器C、单稳态触发器D、T触发器5.请判断以下哪个电路不是时序逻辑电路()。
图2A、计数器B、寄存器C、译码器D、触发器6.下列几种A/D转换器中,转换速度最快的是()。
图2A、并行A/D转换器B、计数型A/D转换器C、逐次渐进型A/D转换器D、双积分A/D转换器7.某电路的输入波形 u I 和输出波形 u O 如图 3所示,则该电路为()。
图3A、施密特触发器B、反相器C、单稳态触发器D、JK触发器8.要将方波脉冲的周期扩展10倍,可采用()。
A、10级施密特触发器B、10位二进制计数器C、十进制计数器D、10位D/A转换器9、已知逻辑函数与其相等的函数为()。
A、B、C、D、10、一个数据选择器的地址输入端有3个时,最多可以有()个数据信号输出。
A、4B、6C、8D、16三、逻辑函数化简(每题5分,共10分)1、用代数法化简为最简与或式Y= A +2、用卡诺图法化简为最简或与式Y= + C +A D,约束条件:A C + A CD+AB=0四、分析下列电路。
电子技术基础试题及答案
电子技术基础考试试题及答案一.填空题:(每题3分,共30分)1、N型半导体又称电子型半导体,它主要靠自由电子导电。
2、NPN型晶体三极管工作在放大状态时,三个极中电位最高的是c极。
PNP型晶体三极管工作在放大状态时,三个极中电位最高的是e极3、单级共射放大器对信号有放大和反相两个作用。
4、串联负反馈能提高放大器的输入电阻,并联负反馈能降低放大器的输入电阻。
5、差分放大器可以放大差模信号,抑制共模信号。
6、(25)10=(11001)27、逻辑函数F=ABC+A+B+C的逻辑值为1。
8、时序逻辑电路的特点是电路任何时刻的输出状态不仅取决于该时刻的输入状态,而且还取决于电路的原有状态。
9、与非门构成的基本RS触发器中,设S=0,R=1时,其输出状态是1。
10、能够暂时存放二进制数据的电路称为寄存器。
二.选择题(每题3分,共30分)1.将交流电变换为脉动直流电的电路称为:(A)A.整流电路B.滤波电路C.稳压电路D.放大电路2.固定偏置共发射极放大电路中,三极管工作在放大区,如果将Rc增大,此时三极管为放大状态,则集电极电流Ic将:(B)A.显著减小B.不变C.显著增加D.无法确定3.放大器若要提高输入电阻,降低输出电阻,应引入的反馈类型是:(B)A.电压并联负反馈B.电压串联负反馈C.电流并联负反馈D.电流串联负反馈4.单管功率放大器,在阻抗匹配时,输出的不失真交流功率达到最大,此时功率放大器的效率为:(C)A.100%B.75%C.50%D.25%5.已知某差动放大电路的差模放大倍数为100,共模放大倍数为2,则共模抑制比K CMR为(C)A.100B.50C.1/50D.1/1006.正弦波振荡器的振荡频率f取决于(B)A.放大电路的放大倍数B.反馈网络元件的参数C.正反馈的强弱D.电源电压的高低 7.右图TTL 电路中1端输入数字 信号,2,3端悬空,则Y=(B ) A.0B.1C.AD.A8.要表示十进制数的十个数码需二进制数码的位数至少为(C ) A.2位B.3位C.4位D.5位9.已知某逻辑门的真值表如图所示,则对应的门的逻辑符号是(C ) A.B.C.D.10.将JK 触发器JK 两端短接,就可以接成(C ) A.RS 触发器B.D 触发器C.T 触发器D.T ’触发器 三、分析计算题:(每题10分,共40分)1.分析下面组合逻辑电路的逻辑功能(要求写出函数表达式,列出真值表)。
电子技术基础期中试卷
《电子技术基础》试卷+答案一、填空题(每空1分,共35分)1.一个良好的差动放大电路,对_________信号有放大作用,对_______信号有抑制能力。
2.两个大小相等,极性________的输入信号称为共模信号;两个大小相等,极性_______的信号称为差模信号。
3.理想运放的输入电流I i≈、两输入端电位差V P-V N≈。
4.理想集成运放的开环放大倍数为;差模输入电阻为。
5.功率放大器按工作点在交流负载线上的位置分类有____________类功放、____________类功放和____________类功放电路。
6.运算放大器的两个输入端分别为和,前者的极性和输出端极性相反;后者的极性和输出端性相同。
7.与门电路的逻辑表达式为,或门电路的逻辑表达式为,非门电路的逻辑表达式为。
8.数字逻辑电路中三种基本逻辑关系是、和,能实现这三种逻辑关系的电路分别是、和。
9.逻辑电路的两种逻辑体制中,正逻辑的高电平用表示,低电平用表示;负逻辑的高电平用表示,低电平用表示。
10.TTL与非门LS00集成门电路电源电压V CC为_______V。
门槛电压V T为_______V。
11.三态门除了高电平、低电平两个状态外,还有第三个状态,这第三个状态常称为____________12.CMOS电路是由________管和_________管组成的互补电路。
CMOS电路的主要优点是_________、__________、____________、_____________。
二、选择题(每题2分,共20分)1、与乙类功放电路比较,甲乙类功放电路的主要优点是( )。
A.放大倍数大B.效率高C.无交越失真D.无法比较2、差分放大电路主要特点是()。
A.放大倍数非常大B.电路左、右结构完全对称C.电路左、右结构完全对称,并且静态工作点不同D.电路左、右互补,完成对一个正弦波的放大作用3、集成运放输入级一般采用的电路是()。
电子技术基础与技能试题库与答案
电子技术基础与技能试题库与答案一、单选题(共40题,每题1分,共40分)1、十进制数19与二进制数1111比较大小的结果是A、二进制数1111大B、无法比较C、十进制数19大D、一样大正确答案:C2、下列触发器中,没有克服空翻现象的有A、维持组塞D触发器B、JK触发器C、同步RS触发器D、主从RS触发器正确答案:C3、在主从RS触发器中,当CP=1时A、主、从触发器均被打开B、主、从触发器均被封锁C、从触发器被封锁D、主触发器被封锁正确答案:C4、OTL电路中,输出电容起到了双电源电路中的( )作用。
A、正电源B、输入信号C、负电源D、消除高次谐波正确答案:C5、描述放大器对信号电压的放大能力,通常使用的性能指标是A、电压放大倍数B、电流放大倍数C、功率放大倍数D、电流增益正确答案:A6、在整流电路中将高压转变成低压的元器件是A、电容B、电感C、二极管D、变压器正确答案:D7、移位寄存器可能是A、双向移位寄存器B、右移寄存器C、左移寄存器D、都可能正确答案:D8、下列所述中,属于串联型稳压电路的特点的是A、调试方便B、输出电压稳定度高且可调节C、输出电压不可调D、输出电流小正确答案:B9、常用的74×× 系列是指A、TTL器件B、CMOS器件C、NMOS器件D、PMOS器件正确答案:A10、若输入信号有8个,则经过3位二进制编码器编码之后,输出信号位数为A、6B、8C、4D、3正确答案:D11、最能直观反映逻辑函数的值与输入变量取值之间的关系的是A、逻辑函数表达式B、真值表C、逻辑电路图D、波形图正确答案:B12、十进制数码4用8421BCD码表示为A、0100B、0011C、0011D、1111正确答案:A13、下列关于电容滤波电路的叙述中,正确的是A、电路的滤波,利用了电容器的B、电路的滤波,利用了电容器的C、电容器充电时,输出电压下降;D、电容量C越大,滤波效果越差。
正确答案:B14、CP有效时,若JK触发器状态由0翻转为1,则此时JK输入端必定有A、J=0B、J=1C、K=0D、K=1正确答案:B15、下列关于低频功率放大器的各种叙述中,错误的是A、甲类功放电路只需一只功放管B、功率放大器不允许有信号失真C、乙类功放电路的最高效率可达78.5%D、音响设备中肯定有功放电路正确答案:B16、把射极输出器用作多级放大器的最后一级,是利用它的A、电压放大倍数略小于1,电压跟随特性好B、输入电阻高C、输出电阻低D、有一定的电流和功率放大能力正确答案:C17、下列命题正确的是A、若AB=AC,则B=CB、若A+B=A+C,则B=CC、若A+B=A+C,AB=AC,则B=CD、若A=B,则1+AB=A正确答案:C18、逻辑电路中,低电平应A、低于B、高于C、低于D、高于正确答案:A19、在通常情况下,要改变串联型稳压电源的输出电压大小,可以通过调A、比较放大器的放大倍数B、取样电路中的电位器C、基准电路的稳压值D、调整管的放大倍数正确答案:B20、主从JK触发器中,当JK取不同值时,则Q等于A、1B、JC、0D、K正确答案:B21、D触发器当D=1时,实现的逻辑功能是A、置0B、置1C、保持D、翻转正确答案:B22、下列叙述中正确的是A、十进制数11用8421BCD码表示为1001B、8421BCD码0001表示的十进制数为2C、8421BCD码0111比十进制数5大D、8421BCD码0011比二进制数10小正确答案:C23、放大器的通频带指的是A、频率响应曲线B、下限频率以上的频率范围C、放大器上限频率和下限频率之间的频率范围D、以上均不正确正确答案:C24、开关稳压电源按不同的控制方式可分为A、调频型和调幅型B、调宽型和调频型C、自激式和他激式D、串联型和并联型正确答案:B25、钟控同步RS触发器状态的翻转发生在CP脉冲的A、上升沿B、下降沿C、CP=1期间D、=正确答案:C26、乙类推挽功放电路与甲类功放电路相比主要优点是A、输出功率大B、不用输出变压器C、无交越失真D、效率高正确答案:D27、甲乙类功放电路最大理想效率为A、50%B、78.5%C、75%D、60%正确答案:B28、有二进制异步计数器从0计到十进制数100,至少需要的触发器的个数为A、8个B、7个C、6个D、5个正确答案:B29、理想运放电路接成反相器,其输入电压为4V,则输出电压约为A、-2VB、-4VC、4VD、2V正确答案:B30、在串联型稳压电路中,取样电路电阻器的温度系数越小,其输出电压受温度的影响A、越小B、与温度系数无关C、越大D、成正比增大正确答案:A31、若逻辑函数L=(A+BCD )AB,则L可简化为A、L=AB、L=BCDC、L=ABD、L=A+BCD正确答案:C32、功率放大电路的输出是指A、负载上的直流功率B、直流信号和交流信号叠加的功率C、电源共给的功率D、负载上的交流功率正确答案:D33、JK触发器,若J=K=0,则可实现的逻辑功能是A、置1B、置0C、保持D、翻转正确答案:C34、主从RS触发器状态的翻转发生在CP脉冲的A、上升沿B、下降沿C、CP=1期间D、=正确答案:B35、当七段共阳数码管当abcdefg分别为0110000,则显示为A、3B、EC、bD、6正确答案:B36、二进制数11转换为十进制数为A、4B、3C、1D、2正确答案:B37、下列关于扇出系数描述正确的是A、门电路输出电压由0跳变到1时的传输延迟时间B、门电路正常工作时能驱动同类门的数目C、门电路输出电压由1跳变到0时的传输延迟时间D、门电路的输出电压正确答案:B38、十进制数5转换为二进制数为A、101B、110C、100D、011正确答案:A39、以下关于理想集成运放的各种表述中,错误的是A、线性应用时,有“虚断”概念B、开环共模电压放大倍数无穷大C、共模抑制比无穷大D、线性应用时,有“虚短”概念正确答案:B40、用二进制异步计数器从0计到十进制数100,至少需要的触发器个数为A、5B、6C、8D、7正确答案:D二、多选题(共10题,每题1分,共10分)1、下列运放中,输出电压与输入电压同相的是A、同相输入加法器B、倒相放大器C、电压跟随器D、反相输入加法器正确答案:AC2、下列关于真值表描述中正确的有A、真值表是列出了部分输入值组合及其对应输出值的表格B、真值表包括了全部可能的输入值组合及其对应的输出值C、真值表中的数值“0”和“1”表示实际大小D、真值表是一种表明逻辑门电路输入状态和输出状态对应关系的表格正确答案:BD3、三端固定式集成稳压器,它们都有三个管脚,分别是A、输入端B、接地端C、输出端D、公共端正确答案:ACD4、在谐振功率放大器中,LC谐振回路起到的作用是A、提高功率放大倍数B、增宽同频带C、阻抗匹配D、选频滤波正确答案:CD5、要使74LS161的输出状态保持不变,需要满足的条件是A、CLR=1B、LD=1C、ET=0D、ET?EP=0正确答案:ABD6、带有放大环节的稳压电路一般其组成部分有A、采样电路B、调整元件C、比较放大电路D、基准电路正确答案:ABCD7、常用的LED数码有A、共阴接法B、共阳接法C、单相接法D、双向接法正确答案:AB8、表示门电路的逻辑功能的方法有A、逻辑图B、真值表C、逻辑函数表达式D、波形图正确答案:ABCD9、阻容耦合放大器通频带中,低频端放大倍数下降的原因有A、结电容的存在B、β值随频率上升而减小C、耦合电容的存在D、射极旁路电容的存在正确答案:CD10、中等职业学校规定机电专业的学生至少取得车工( )、钳工( )、电工( )中级技能证书中的任意两种,才允许毕业,下面各选项几个同学获得的证书代码,则能毕业的有A、AB、ABC、ACD、ABC正确答案:BCD三、判断题(共50题,每题1分,共50分)1、射极输出器的输入电阻小,输出电阻大。
电子技术基础试卷3套期末考试卷AB卷期末测试卷带答案
。( 4 分)
9V
12V
0.1mA
4.1mA ABC
图1
图2
5、放大电路中三极管的二个电极电流如图 2 所示,另一个电极的电流
,
并在图上标出其方向;试分析 A ,B,C 对应的管脚,集电极是
、基
极是
、发射极
,并说明此三极管是
( NPN 管
/PNP 管),是
(锗管 /硅管)。
6、三极管的三个工作区域为
; A+AB=
; 0 ?A =
。
14、函数真值表如下, 写出输出 Y 与输入 AB 之间的逻辑表达式
。(2 分)
A
B
0
0
0
1
1
0
1
1
15、组合逻辑电路的特点是: 任意时刻的
Y 1 1 1 0 仅取决于该时刻
的状态。
电子技术基础 期末考试卷
第 1 页 共 8 页 2020-06-21
16、LED 数码管根据其原理分为
。(4 分)
A
线
0
0
0
封
0 1
1
密
1
1
10、(21.5)10 =(
B
C
Y
0
0
1
0
1
0
1
0
0
1
1
1
0
0
0
0
1
0
1
0
0
1
1
1
)2 =(
)16
=(
) 8421BCD( 3 分)
11、在米利型电路中, 输出信号不仅取决于
状态,还取决于
状
态;在摩尔型电路中, 输入信号仅取决
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
RB Rs +VCC V C
+ RC Ri
O
t uI t uo 4题图 7题图
电子技术基础试题
一.填空题:(每题3分,共30分)
1、N型半导体又称 型半导体,它主要靠 导电。 3、NPN型晶体三极管工作在放大状态时,三个极中电位最 高的是 极。
PNP型晶体三极管工作在放大状态时,三个极中电位最高 的是 极
4、单级共射放大器对信号有 和 两个作用。
6、 负反馈能提高放大器的输入电阻, 负反馈能降
;若u I1 = 100 V,u I 2 = 80 V则差模输入电压uId= =20V;共模输入
电压uIc ==90 V。 4.在信号处理电路中,当有用信号频率低于10 Hz时,可选用 低通 滤波器;有用信号频率高于10 kHz时,可选用 高通 滤波器;希望抑 制50 Hz的交流电源干扰时,可选用 带阻 滤波器;有用信号频率为 某一固定频率,可选用 带通 滤波器。 5.若三级放大电路中Au1 = Au2 = 30 dB,Au3 = 20 dB,则其总电压增益 为 80 dB,折合为 104 倍。 6.乙类功率放大电路中,功放晶体管静态电流ICQ = 0 、静态时的电 源功耗PDC = 0 。这类功放的能量转换效率在理想情况下,可达到 78.5% ,但这种功放有 交越 失真。 7.集成三端稳压器CW7915的输出电压为 15 V。
O
8.与甲类功率放大方式相比,乙类互补对称功放的主要优点是( C )。 a.不用输出变压器 b.不用输出端大电容 c.效率高 d.无交 越失真 9.稳压二极管稳压时,其工作在( C ),发光二极管发光时,其工作 在( A )。 a.正向导通区 b.反向截止区 c.反向击穿区 三、放大电路如下图所示,已 知:VCC = 12 V,RS = 10k,RB1 = 120 k, RB2 = 39 k,RC = 3.9 k,RE = 2.1 k,RL = 3.9 k,rbb’ = 200 ,电流放大 系数 = 50,电路中电容容量足够大,要求:
馈类型是:( )
A. 电压并联负反馈
B.电压串联负反馈
C.电流并联负反馈
D.电流串联负反馈
4.单管功率放大器,在阻抗匹配时,输出的不失真交流功率
达到最大,此% C.50% D.25%
5.已知某差动放大电路的差模放大倍数为100,共模放大倍数
为2,则共模抑制比KCMR为( )
A
+ 8 (5) 2V Uo5 20 k
A
+ 8
Uo6 (6) 2V 20 k
A
+ 8
U01 = 6 V U02 = 6 V U03 = 4 V U04 = 10 V U05 = 2 V U06 = 2 V
五、电路如图所示,设满足深度负反馈条件。 + - + -
RB
A
+ 8
RL +VCC Rf R1 RE
(3) ri=Rb1//Rb2//rbe=rbe=300+ (1+β)26mV/IEmA=300+(1+40)26/2.6=0.7KΩ rc=RC=3kΩ Av=-βRC/rbc=-40×3/0.7=-171
4、解;(1)当UI=12V时,UO=-R2UZ/R1=-10×8/20=-4V (2) 当UI=6V时,UO=-R2UI/(R+R1)=-10×6/(20+10)=-2V
1.试判断级间反馈的极性和组态; 2.试求其闭环电压放大倍数Auf。 (8分) 为电流串联负反馈
六、试用相位平衡条件判断图示两个电路是否有可能产生正弦波振荡。 如可能振荡,指出该振荡电路属于什么类型(如变压器反馈式、电感三 点式、电容三点式等),并估算其振荡频率。已知这两个电路中的 L = 0.5 mH,C1 = C2 = 40 pF。(8分) +VCC +VCC C1 C2
八、在图示电路中,Rf和Cf均为反馈元件,设三极管饱和管压降为0V。 R2 10 k R1 Cf Rf V1
(+15 V) (-15 V)
+
uO
V1 V2 uI
+
—— R1 RL R2 -VCC +VCC 20 k 20 k V2
A
+ 8 10 k
1. 为稳定输出电压uO,正确引入负反馈; 2. 若使闭环电压增益Auf = 10,确定Rf = ? 3. 求最大不失真输出电压功率Pomax = ?以及最大不失真输出功率
解: (1)
(3)
(4)
四、设图中A为理想运放,请求出各电路的输出电压值。(12分) Uo3 Uo1 Uo2 20 k 10 k 2V (1)
A
+ 8 2V (2) 10 k
20 k
A
+ 8 2V 1V (3) 20 k 10 k
A
+ 8 (4) 2V 3V Uo4 20 k 10 k 10 k 20 k
Y=A+ A+B +B+A+B=(A+ )(B+ )= (A+)(B+)
=AB+
A
BY
0
0
1
0
1
0
1
0
0
1
1
1
2、解:
异步二进制加法记数器 3、解:
(1)
直流电路
交流电路 (2) UBCe=Rb2UQ/(Rb1+Rb2)=10×12/(50+10)=2V UEQ=UBQ-UBEQ=1.3V ICQ=IEQ=UEQ/Re=1.3/0.5=2.6mA UCEQ=UQ-ICQRC-IEQRe=12-2.6×(3+0.5)=2.9V IBQ=ICQ/β=2.6/40=0.065Ma
时的输入电压幅值为多少?(10分)
1. 电压串联负反馈。(图略) 2. Rf = 90 k 3. 最大输出时Uom = VCC =AufUim Uim = 1.5V
模拟电子技术基础试卷及答案
一、填空(18分) 1.二极管最主要的特性是 单向导电性 。 2.如果变压器二次(即副边)电压的有效值为10 V,桥式整流后(不滤波) 的输出电压为 9 V,经过电容滤波后为 12 V,二极管所承受的最大反向 电压为 14 V。 3.差分放大电路,若两个输入信号uI1 = uI2,则输出电压,uO = 0
二、选择正确答案填空(20分) 1.在某放大电路中,测的三极管三个电极的静态电位分别为0 V,-10 V,-9.3 V,则这只三极管是( A )。 0
-4 uGS/V 5 A.NPN 型硅管 B.NPN 型锗管 C.PNP 型硅管 D.PNP 型锗管 2.某场效应管的转移特性如图所示,该管为( D )。 A.P沟道增强型MOS管 B、P沟道结型场效应管 C、N沟道增强型MOS管 D、N沟道耗尽型MOS管 3.通用型集成运放的输入级采用差动放大电路,这是因为它的( C )。 A.输入电阻高 B.输出电阻低 C.共模抑制比大 D.电压放大倍数大 4.在图示电路中,Ri 为其输入电阻,RS 为常数,为使下限频率fL 降低, 应( D )。
大?(10分)
A1
+ 8
A2
+ 8
A3
+ 8
R2 20 k 2k
R1 uI uO3 uO2 uO1 R3 10 k R4 10 k R’ ±6V
1. A1组成反相比例电路,A2组成单值比较器,A3组成电 压跟随器;
2. A1和A3工作在线性区,A2工作在非线性区; 3. uO1 = -10V,uO2 = 12V,uO3 = 6V。
A. 减小C,减小Ri B. 减小C,增大Ri V2 V1 C. 增大C,减小 Ri D. 增大C,增大 Ri 5.如图所示复合管,已知V1的1 = 30,V2的2 = 50,则复合后的约为( A
)。 A.1500 B.80 C.50 D.30 6.RC桥式正弦波振荡电路由两部分电路组成,即RC串并联选频网络和( D )。
RB1 V1
RE
RB2 Ce L (a) + C2 L C1 Cb
RB2 RB1 RE + V2 (b)
(a)不能振荡。图(b)可能振荡,为电容三点式正弦波振荡电 路。振荡频率为
七、在图示电路中,设A1、A2、A3均为理想运算放大器,其最大输出电 压幅值为±12V。
1. 试说明A1、A2、A3各组成什么电路? 2. A1、A2、A3分别工作在线形区还是非线形区? 3. 若输入为1V的直流电压,则各输出端uO1、uO2、uO3的电压为多
()
A .2位
B .3位 C. 4 位 D. 5位
9.已知某逻辑门的真值表如图所示,则对应的门的逻辑符
号是( )
A. B. C. D.
10.将JK 触发器J K两端短接,就可以接成 ( ) A.RS触发器 B.D触发器 C.T触发器 D.T’触发器
三、分析计算题:(每题10分,共40分) 1.分析下面组合逻辑电路的逻辑功能(要求写出函数表达 式,列出真值表)。
电压放大倍数。
4.如图所示电路,已知VZ=8V,R1=20KΩ,R2=10KΩ, R=10KΩ,
求:⑴当VI=12V时,VO为多少? ⑵当VI=6V时,VO为多少?
电子技术基础试题
参考答案
一 填空题: 1、电子 、自由电子; 2、c 、e ;3、放大、反相; 4、串联 并联;5、差模 共模; 6、11001;7、1;8、输入状态、电路 的原有状态; 9、1;10、寄存器 二 选择题: 1 A 2 B 3 B 4 C 5 C 6 B 7 B 8 C 9 C 10 C 三、分析计算题: 1、解:
