喷码机设备操作说明书

喷码机设备操作说明书
2.用光標選擇(編輯信息)﹐按[ENT]鍵進入。
3.用光標選擇一個空白信息﹐(顯示[未登記]字樣的信息)﹐按[ENT]鍵。
4.用光標更改點陣數(常用24.按[1]鍵(A2)進入建立文本模塊﹐按[F1](選擇)鍵﹐然后連續按[F2]或[F3]﹐選擇(簡體字)﹑(常用字)﹑(符號)﹑(用戶圖案)等界面﹐選擇您所需內容(用標鍵選擇)﹐選擇完畢按[F4]
a﹑當面板左上角[補充]指示燈亮時﹐停止噴印補充墨水和溶劑﹔補充墨水或溶劑。
b﹑當面板左上角[故障]指示燈時﹐停止噴印﹐維修處理。
c﹑禁止突然斷電﹐必須按切斷電源的步驟進行。如因停電等原因突然斷電要經修理人員處理后可噴印。
d﹑禁止碰撞噴頭。
附錄﹕編輯噴印內容。
在[主菜單]界面下運行以下操作﹕
1.點擊[主菜單]中的[F2](編輯)鍵﹔
三﹑編輯噴印條件﹕
1.在[主菜單]下按[F2]﹐用光標選擇(選擇噴印條件)再按[ENT]鍵﹔
2.用光標上下移動﹐并用左右光標鍵更改﹐顯示參數內容﹔
3.按[ENT]鍵兩次﹐完成編輯﹔
4.按[ESC]回到[主菜單];
四﹑運轉噴頭﹕
1.在[主菜單]下按[F1](運行)待[運行]指示燈由閃爍變成常亮狀態即可。
鍵﹐點選完成。光標“∟”將到空白處﹐再按[1](A2)鍵可以繼續編寫此信息中的其它內容。
注﹕當插入圖案時,必須了解所存圖案的編號和點陣數﹐用對應的點陣數插入才能顯示。
6.用光標鍵移動光標“∟”選中所選內容﹐可以進行如下修改﹕
A﹑按[6]鍵可以更改所選內容的點陣數和噴印行數﹐按[ENT]鍵確認。
B﹑按[7]鍵可以進行如下內容增減修改﹕
D﹑按[9]再移動光標到目的位置﹐按[F3]完成移動。
E﹑按[0]再按[F3]所選內容在其后將復制一遍。

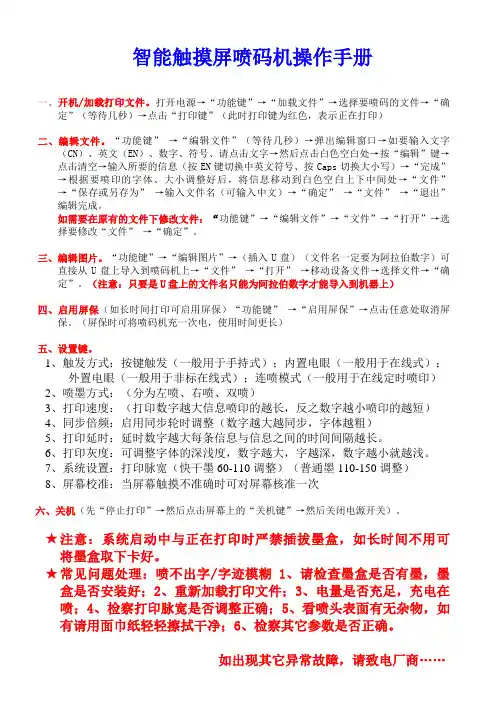

喷码机简单操作手册

喷码机简单操作手册

智能触摸屏喷码机操作手册一、开机/加载打印文件。

打开电源→“功能键”→“加载文件”→选择要喷码的文件→“确定”(等待几秒)→点击“打印键”(此时打印键为红色,表示正在打印)二、编辑文件。

“功能键” →“编辑文件”(等待几秒)→弹出编辑窗口→如要输入文字(CN)、英文(EN)、数字、符号、请点击文字→然后点击白色空白处→按“编辑”键→点击清空→输入所要的信息(按EN键切换中英文符号、按Caps切换大小写)→“完成”→根据要喷印的字体、大小调整好后,将信息移动到白色空白上下中间处→“文件”→“保存或另存为” →输入文件名(可输入中文)→“确定” →“文件” →“退出”编辑完成。

如需要在原有的文件下修改文件:“功能键”→“编辑文件”→“文件”→“打开”→选择要修改“文件” →“确定”。

三、编辑图片。

“功能键”→“编辑图片”→(插入U盘)(文件名一定要为阿拉伯数字)可直接从U盘上导入到喷码机上→“文件” →“打开” →移动设备文件→选择文件→“确定”。

(注意:只要是U盘上的文件名只能为阿拉伯数字才能导入到机器上)四、启用屏保(如长时间打印可启用屏保)“功能键” →“启用屏保”→点击任意处取消屏保。

(屏保时可将喷码机充一次电,使用时间更长)五、设置键。

1、触发方式:按键触发(一般用于手持式);内置电眼(一般用于在线式);外置电眼(一般用于非标在线式);连喷模式(一般用于在线定时喷印)2、喷墨方式:(分为左喷、右喷、双喷)3、打印速度:(打印数字越大信息喷印的越长,反之数字越小喷印的越短)4、同步倍频:启用同步轮时调整(数字越大越同步,字体越粗)5、打印延时:延时数字越大每条信息与信息之间的时间间隔越长。

6、打印灰度:可调整字体的深浅度,数字越大,字越深,数字越小就越浅。

7、系统设置:打印脉宽(快干墨60-110调整)(普通墨110-150调整)8、屏幕校准:当屏幕触摸不准确时可对屏幕核准一次六、关机(先“停止打印”→然后点击屏幕上的“关机键”→然后关闭电源开关)。

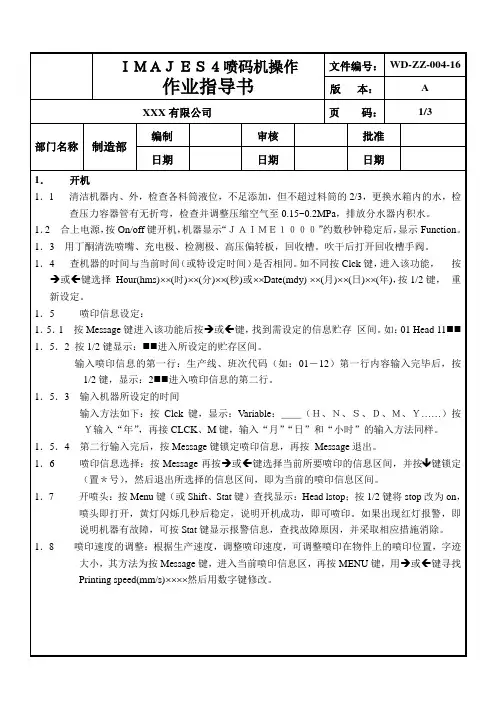

喷码机操作作业指导书

喷码机操作作业指导书
1.11.3在稳定的FUNCTION?下按CMPT键,机器显示喷引数量的计数值,按1/2键输入正确的密码后再按一次1/2键,计数器复位清零。
1.12注意事项:
1.12.1启动机器时,注意马达启动声音,若有异常则立即关机,重新启动,如仍有异常,联系保全人员处理;
1.12.2开机前一定要清洗喷嘴,关机不可清洗喷嘴;
IMAJES4喷码机操作
作业指导书
文件编号:
WD-ZZ-004-16
版本:
A
XXX有限公司
页码:
2/3
1.9非同步器状态试喷印:非同步器状态试喷印主要是生产前用来调整喷印信息的位置,及故障检查时使用。操作如下:
1.9.1按Message键进入该功能后按或键,显示当前喷印信息。
1.9.2按MENU键后用或键(一次)显示:Tachy 0002(同步分频数)
IMAJES4喷码机操作
作业指导书
文件编号:
WD-ZZ-004-16
版本:
A
XXX有限公司
页码:
1/3
部门名称
制造部
编制
审核
批准
日期
日期
日期
1.开机
1.1清洁机器内、外,检查各料筒液位,不足添加,但不超过料筒的2/3,更换水箱内的水,检查压力容器管有无折弯,检查并调整压缩空气至0.15~0.2MPa,排放分水器内积水。
2.关机
2.1关喷头
在稳定的“FANCTION?”下按MENU键,寻找显示“Head 1:on”按二次1/2键,将on改变为STOP,即关断墨线,绿色指示灯灭,再按MENU键机器显示“FUNTION?...”;
2.2关机
在稳定的“FANCTION?”下按ON/OFF键,机器显示STOP JAIME 1000? Y/N,按字母Y,机器显示WAIT 2 MINUTE;即正在关机。

喷码机操作说明

喷码机操作说明

喷码机操作说明喷码机是一种用于在不同物体表面上打印标识码的设备。

它采用喷墨技术,在生产和包装行业得到广泛应用。

本文将详细介绍喷码机的操作步骤和注意事项,以帮助用户正确使用该设备。

一、准备工作在操作喷码机之前,需先进行以下准备工作:1. 确保喷码机与电源连接稳固,开启电源开关。

2. 检查墨盒是否安装正确,若已用完,则需更换新的墨盒。

3. 确认油墨喷头处于正常工作状态,如有损坏或堵塞,需要进行清洁或更换。

二、操作步骤以下是使用喷码机进行打印的基本步骤:1. 载入打印内容将需要打印的标识码或文字通过计算机等设备输入至喷码机的控制面板。

可以选择输入单个字符,也可以导入批量打印的文件。

2. 调整打印参数根据实际需求,设置打印参数,如字体、字号、打印速度等。

根据不同物体表面的材质和颜色,还可以选择适当的墨盒和打印模式。

3. 选择打印位置将待打印的物体放置在喷码机的打印平台上,确保物体表面平整且与打印喷头的距离适当。

4. 进行打印确认所有设置无误后,按下打印按钮启动喷码机。

喷码机将根据设定的参数,将标识码喷印在物体表面上。

5. 完成打印喷码机完成打印后,将物体从打印平台上取下,并进行必要的质量检查。

确保打印质量满足要求后,可继续进行下一次打印任务。

三、注意事项在操作喷码机时,需注意以下事项:1. 保持操作环境清洁喷码机操作环境应保持干净整洁,避免灰尘或杂质进入设备内部,以免影响打印效果。

2. 定期保养和维护定期清洁墨盒和喷头,以防止墨液干燥和堵塞。

同时,注意更换墨盒和维修喷头等部件,确保设备的正常工作。

3. 注意安全事项在操作喷码机时,要遵循相关安全操作规程,避免因操作不当引发安全事故。

同时,注意避免触摸打印喷头,以免造成意外伤害。

4. 提高打印质量根据实际需求调整打印参数,以获得更好的打印质量。

同时,定期校准设备,以保证打印效果的稳定和可靠。

四、总结通过本文的操作说明,我们了解了喷码机的使用步骤和注意事项。

多米诺喷码机简要操作手册

多米诺喷码机简要操作手册

多米诺喷码机的一般操作墨路压力设置值:75微米喷嘴:2700±30060微米喷嘴:3000±30040微米喷嘴:4000±300维修步骤(大概):•查看事件记录;对不同的故障在开机的时候主要针对该故障观察。

•开机(快速开机)观察机器是否正常。

注意喷嘴电磁阀刚打开的时候,墨线位置是否正常。

•察看调制电压窗口(分裂情况),调整设置调制电压值(设置值为分裂窗口最小和最大值的中间值)•编写好信息后模拟打印一次,看看打印效果,不同的效果,不同的方法处理。

•维修主要用到初级服务菜单及高级服务菜单(初级服务菜单密码SERVICE,高级服务菜单密码MAIGRET),主要菜单有:初级服务菜单:打印头——调整调制电压值(墨点分离情况)墨水系统——调整墨路压力(开关机、快速开关机、开墨线)外部打印信号——产品检测信号高低电平、信号产生源、划速率事件记录——查看机器近段时间报过的故障z打印头的调制电压能直接影响分裂和打印效果,必须调整窗口在800个单位以上(有八个窗口均分裂良好)z墨水系统中的墨路压力大小也是直接影响分裂效果,可以适应增加减少几百个单位。

开关机方法:正常开机----长按3秒“开机键”或者在“打印头”按“开机”键正常关机----长按3秒“开机键”或者在“打印头”按“关机”键快速开机----在“打印头”里先按一次“放弃一次机器清洗”再按一次“开机”快速关机----直接在“打印头”按一次“快速关机”快速开墨线----在“打印头”里先按一次“放弃一次机器清洗”再按一次“开墨线”•外部打印信号——可以调整为高电平低电平(高电平为检测到产品马上打印,低电平为检测到产品过后打印)划速率产生源可分内部和外部,内部为机器控制,外部为同步器控制。

•事件记录——记录着最近时间机器的事件,维修时可以针对不同的故障进行维修。

•手动开墨线法:打开“供墨电磁阀”-----打开“泵状态”-----待墨路压力目前值接近2000左右时,在“规则”处选择“压力”,最后待墨路压力目前值接近墨路压力设置值时,打开“喷嘴电磁阀”。

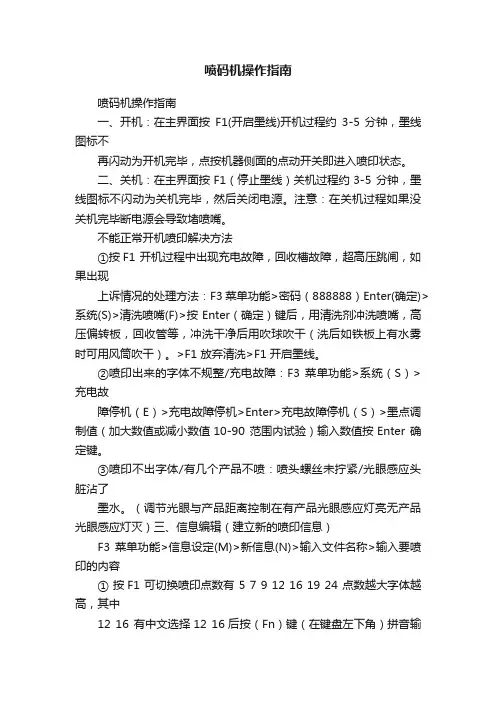

喷码机操作指南

喷码机操作指南

喷码机操作指南喷码机操作指南一、开机:在主界面按F1(开启墨线)开机过程约3-5 分钟,墨线图标不再闪动为开机完毕,点按机器侧面的点动开关即进入喷印状态。

二、关机:在主界面按F1(停止墨线)关机过程约3-5 分钟,墨线图标不闪动为关机完毕,然后关闭电源。

注意:在关机过程如果没关机完毕断电源会导致堵喷嘴。

不能正常开机喷印解决方法①按F1 开机过程中出现充电故障,回收槽故障,超高压跳闸,如果出现上诉情况的处理方法:F3 菜单功能>密码(888888)Enter(确定)>系统(S)>清洗喷嘴(F)>按Enter(确定)键后,用清洗剂冲洗喷嘴,高压偏转板,回收管等,冲洗干净后用吹球吹干(洗后如铁板上有水雾时可用风筒吹干)。

>F1 放弃清洗>F1 开启墨线。

②喷印出来的字体不规整/充电故障:F3 菜单功能>系统(S)>充电故障停机(E)>充电故障停机>Enter>充电故障停机(S)>墨点调制值(加大数值或减小数值10-90 范围内试验)输入数值按Enter 确定键。

③喷印不出字体/有几个产品不喷:喷头螺丝未拧紧/光眼感应头脏沾了墨水。

(调节光眼与产品距离控制在有产品光眼感应灯亮无产品光眼感应灯灭)三、信息编辑(建立新的喷印信息)F3 菜单功能>信息设定(M)>新信息(N)>输入文件名称>输入要喷印的内容① 按F1 可切换喷印点数有 5 7 9 12 16 19 24 点数越大字体越高,其中12 16 有中文选择12 16后按(Fn)键(在键盘左下角)拼音输入中文输入完成后再按Fn 键才能输入英文或数字。

② 按F2 可插入时间,年月日,计数器等不同格式的。

③ 按F3 可插入各种条码等④ 按F4 可设置这条信息的参数。

⑤ 输入完毕同时按Shift+F1(保存当条信息)后在主界面按F2 选择信息四、喷印参数(调节喷印内容的尺寸大小)F3 功能菜单>信息设定(M)>信息参数(M)>选择相应的设置①有效期限(到期天数):产品的有效期输入天数即可。

喷码机操作规程

喷码机操作规程

喷码机操作规程一、引言喷码机是一种常用于产品包装和标识的设备,通过喷射墨水或油墨在产品表面进行标记。

本操作规程旨在确保操作人员正确、安全地操作喷码机,保证标记的质量和准确性。

二、安全注意事项1. 在操作喷码机前,操作人员应穿戴好个人防护装备,包括安全帽、防护眼镜、耳塞、防护手套等。

2. 确保喷码机周围的工作区域干净整洁,远离易燃物品和危险物品。

3. 在操作喷码机时,禁止将手指、手部或其他物体靠近喷嘴,以免发生意外伤害。

4. 在更换墨水或油墨时,应先关闭喷码机电源,并等待喷嘴完全停止喷射后再进行操作。

5. 若发现喷码机存在故障或异常,应立即停止使用,并通知维修人员进行检修。

三、操作步骤1. 打开喷码机电源,确保设备正常启动。

2. 根据产品要求,设置喷码机的参数,包括喷印内容、字体、大小、位置等。

3. 将待标记的产品放置在喷码机工作台上,并调整喷嘴位置,确保喷印位置准确。

4. 检查墨水或油墨的剩余量,如需更换,按照喷码机的使用说明进行更换。

5. 按下开始按钮,喷码机开始进行标记。

在标记过程中,操作人员应密切观察喷印质量,确保标记清晰可见。

6. 标记完成后,关闭喷码机电源,清理喷嘴和工作台,确保设备和周围环境干净整洁。

四、故障排除1. 喷码机无法启动:检查电源是否连接正常,确认电源开关是否打开。

2. 喷印质量不佳:检查墨水或油墨是否充足,喷嘴是否堵塞,调整参数是否正确。

3. 喷码机异常噪音:检查机器是否有异物进入,清理喷嘴和机器内部。

4. 其他故障:如遇到其他故障无法排除,请及时联系维修人员进行处理。

五、维护保养1. 每日使用完毕后,清理喷嘴和工作台,保持设备清洁。

2. 定期检查墨水或油墨的剩余量,及时添加或更换。

3. 按照喷码机的使用说明,定期进行设备维护保养,确保设备的正常运行。

六、操作人员培训1. 新操作人员应接受喷码机的操作培训,了解设备的使用方法、安全注意事项和故障排除方法。

2. 操作人员应定期参加相关培训和考核,以保证操作技能和知识的更新。

喷码机操作说明

喷码机操作说明

喷码机的使用
喷码机的使用:首先将喷码机正确安装,将喷码机的喷头和感应器安装在支架上并固定于适当位置。

在使用喷码机时需220V电压,主机要接地线。

将喷码机接通电源后,打开主机后面的电源开关,此时喷码机会进行内部检测,待检测完后就会出现资料显示屏。

在资料显示屏上进行资料的编辑,如果此时主机中没有资料,可以直接按F3新建资料,再在显示的F3中选择资料高度用来调节资料的高度,最高24个点,如果是要对资料进行序列编辑,如:BA01-A-01至BA01-A-05,此时就按F3(段类型)键,选择序列号,编辑序列,在当前值中设定需要的值,如:01,在起始值设定需要的值,如:01,在结束值项设定需要的值,如:05,在重复次数选项中设定为40,就表明BA01-A-01就要喷印40次才结束,再接着喷印下一个批号,设定完成后按退出键,喷印就可以进行了。

如果要删除序列资料,将光标移动至资料的最后一个数字,按控制键(Ctrl)再按删除键(Del),如果有资料又要进行从建新资料,就先按F1,再按F3,系统最多存储5条资料,如果5条资料满后,必须按删除一条才能进行编辑,编辑同上,编辑完资料后按退出,就可以喷印了,在喷印时如果黄灯亮了,此时按开始喷印就不能进行该项操作了,如果想继续操作,就要按快速喷印。

喷码机400简明操作手册

喷码机400简明操作手册

安全指导注意:以下操作应在威利工程师培训指导后进行,并请专人维护。

即使您熟悉其它类型的喷码机,也一定要接受培训和阅读以下指导,并保留此手册以备参考。

将喷码机放在水平、稳定的表面上,并远离辐射体或热源、火源在喷码机附近严禁吸烟油墨、添加剂与清洗剂应密封存放好并置于远离热源、火源的通风地方仅使用在喷码机标签中标示的电源类型使用良好接地的电源插座;避免在插座的同一回路中使用规则地在开和关之间切换的大功率设备使用威利公司指定专用的墨水和溶剂避免在工作中碰撞喷印头按操作说明正确开关机留出足够的空间以便于操作和维护第一章日常操作1.开机(开机过程约1~2分钟)1)打开喷头盖,检查喷头是否干净、干燥2)开电源,检查面板显示是否正常,是否需要添加墨水或溶剂,若没故障显示,屏幕显示如下:图例13)开机,按功能键F1,观察墨线是否进入回收槽4)约1~2分钟墨线稳定后合上喷头盖,观察是否有故障显示,若机器启动正常,即可试喷印。

这时屏幕显示如下:图例2注意:如果开机过程不够顺利,则会自动关机。

此时可通过键盘关充电报警再重新启动开机程序。

具体操作如下:a.如图例1所示,按菜单键F3,进入主菜单(如有必要输入密码)b.通过 或 箭头选择菜单(或按快捷命令alt +S),通过 或 箭头选择(或按 E ),然后按 enterc.关闭充电故障和收集槽故障,屏幕显示如下:图例3然后按enter,再重新开机。

2.关机(自动关机时间约为5分钟)1)打开喷头盖2)关机,按功能键F1,屏幕底部提示喷墨机正在停止,约1~2分钟左右喷嘴会回吸,此时可用洗瓶在喷嘴处滴溶剂让喷嘴回吸,可更彻底清洗干净喷嘴;约3~4分钟后回收槽会回吸,此时可用洗瓶在回收槽处也滴几滴溶剂让回收槽回吸,以达到清洁回收槽的目的。

3)清洗打印头的不干净部分并干燥。

4)关机过程结束。

这时可合上喷头盖,关电源注意:应避免直接关电源停机,即使意外,均应再开机后操作进入停机程序。

喷码机操作指导

喷码机操作指导

目录一、正常开机 (2)三、快速开机 (3)四、快速关机 (4)五、停机流程 (5)六、整机清洗流程 (6)七、查看喷码机状态参数 (6)八、喷头维护 (7)一、正常开机:(一般情况下使用)1、打开喷码机电源;2、检查显示屏有无任何报警信息,如有报警请按报警内容进行相关处理;3、取下喷头盖,检查并清洗喷头各相关部位(喷嘴孔、充电槽、高压板及回收器),吹干喷头部件,断电并重新打开电源;4、按ONOFF键,然后按1或2键,分别进入无清洗或清洗开机流程;5、等待约120秒后,喷码机会进入“喷码机就绪”状态,开机流程结束;6、确认喷印信息,如有需要可重新编辑信息或选择已经保存的信息;7、按PRINT键,喷码机会进入“等待喷印信号”状态,可以开始喷印。

二、正常关机:(一般情况下使用)1、按PRINT键,喷码机会退出“等待喷印信号”状态,回到“喷码机就绪”2、按ONOFF键,然后按1或2键,分别进入清洗或五无清洗关机流程;3、等待约180秒后,喷码机会进入“喷码机关闭”状态:4、如果生产过程中更改过信息内容或喷印参数,并且希望断电重以保存信息内容和启后仍然使用关机前的信息和参数,请按“CTRL"+S 保存内容和参数。

5、关闭电源开关,正常关机流程结束。

三、快速开机: (快速进入“可喷印状态”或检修喷码机时使用)1、确定喷码机无任何报警信息;2.、在“主界面”下按“F8”,进入“系统维护”界面,如下图所示3、按“F1”键,然后按“Enter” 键确定,进入快速开机流程;4、等待约120秒后,喷码机进入“墨线已开”状态,此时可检查墨线位置及墨点断裂形状,如有必要请调整墨线至正确位置,如果墨点断裂形状不佳可重新进行“飞行时间校准”。

5、再次确认无报警信息,按“F2”键,然后按“Enter"键确定,打开高压,喷码机随即进入“喷码机就绪”状态,快速开机流程结束; (再次按“F2”可关闭高压,喷码机回到“墨线已开”状态);6、确认喷印信息,如有需要可重新编辑信息或选择已经保存的信息;7、按下打印键,喷码机会进入“等待喷印信号”状态,可以开始喷印。

伟迪捷喷码机400操作手册

伟迪捷喷码机400操作手册

伟迪捷400系列喷码机操作手册开机:接通电源,按下左边的电源键,大约一分钟左右,按F1启动喷墨,显示屏喷嘴图标闪动,等待喷码机显示“正在喷印ABC”,F1处显示停止喷墨。

显示屏喷嘴图标不动,并在键面右边的指示灯变为绿色,就可以打印信息了。

关机:按F1键停止喷墨,显示屏喷嘴图标闪动,大约3分钟左右,喷嘴图标停止闪动。

F1处显示启动喷墨。

关机完毕,再按下左边的电源键,拔掉电源。

编辑信息:按F3键,按左右光标键选<喷印信息>后,按确认键<Eeter >,用上下光标键选至<建立新的喷印信息>后按确认键<Eeter >,输入如:ABC后按确认键<Eeter >,就可以直接输入需要的喷印内容了。

注:在输入汉字时,按F1键选16/中文的字型,并按<fn>就可能按拼音输入需要的汉字了。

输入完后,按退出键<Esc>使上面的菜单发白,用左右光标键选至<编辑>后按确认键<Eeter >,选<存档并退出>菜单按确认键<Eeter >,完成信息的编辑。

也可按(shift+F1)直接存档退出。

信息的选择与修改:选择信息:在主屏幕下直接按F2就可以选择信息了。

信息的修改:按F3键,按左右光标键选<喷印信息>后,按确认键<Eeter >,用上下光标键选至<编辑喷印信息>后选择如:ABC后按确认键<Eeter >,就可以直接修改需要的修改的内容了。

修改完后,按退出键<Esc>使上面的菜单发白,用左右光标键选至<编辑>后按确认键<Eeter >,选<存档并退出>菜单按确认键<Eeter >,完成信息的编辑。

也可按(shift+F1)直接存档退出。

也可按F4直接进入正在喷印的信息的修改。

信息参数的修改:按F3键,按左右光标键选<喷印信息>后,按确认键<Eeter >,用上下光标键选至<喷印信息参数>后按确认键<Eeter >,其中包括:字高,字宽,粗体,延时,倒置等内容。

图形的编辑:按F3键,按左右光标键选<用户区>后,按确认键<Eeter >,选择<新用户区>,输入一个名称后,在里可做图案,计数器,文本(包括日期,时钟,班次等)。

A400+ 使用手册(1)

A400+ 使用手册(1)

A400+ 使用手册The Chinese coding and labelling company目录第一章清洗和开启喷墨机/停止喷墨并清洗----------------6 1)清洗和开启喷墨---------------------------------6 2)停止喷墨并清洗---------------------------------6 3)添加口----------------------------------------6 4)显示板----------------------------------------6 5)功能键----------------------------------------6 6)箭头键----------------------------------------7 7)系统状态指示灯LED-----------------------------7 8)喷头-----------------------------------------7 9)连接板---------------------------------------7 10)主屏幕---------------------------------------8第二章部件--------------------------------------9 1)键盘-----------------------------------------9 2)主要部件-------------------------------------10 3)墨水和溶剂箱----------------------------------11 4)主过滤器和管路系统-----------------------------12第三章启动喷印----------------------------------13 1)启动程序-------------------------------------13 2)启动喷印-------------------------------------133)监控喷印-------------------------------------13 4)停止喷印-------------------------------------14 5)关闭主电源开关程序-----------------------------14 6)开机和关机顺序--------------------------------14 7)清洗后开机------------------------------------14 8)清洗后关机------------------------------------15 9)快速开机-------------------------------------15 10)快速关机-------------------------------------15 11)选择开机/关机程序------------------------------15 12)频繁开机/关机---------------------------------15 13)异常关机-------------------------------------16第四章操作控制软件-------------------------------17 1)菜单屏幕-------------------------------------17 2)选择菜单和项目--------------------------------17 3)输入文本、数字和调整参数值----------------------17 4)退出键---------------------------------------17 5)创建和编辑信息--------------------------------18 6)创建信息-------------------------------------18 7)编辑信息-------------------------------------18 8)设置字体高度----------------------------------19 9)插入用户区------------------------------------1910)修改文本属性----------------------------------20 11)选择喷印信息----------------------------------21 12)设置信息参数----------------------------------21 13)复制信息-------------------------------------22 14)删除信息-------------------------------------22 15)删除所有信息----------------------------------23 16)用户字段-------------------------------------23 17)新建用户区------------------------------------23 18)时钟区---------------------------------------24 19)计数器区-------------------------------------24 20)图案区---------------------------------------25 21)条码区---------------------------------------26 22)文本区---------------------------------------27 23)编辑用户区-----------------------------------27 24)删除用户区-----------------------------------28 25)复位计数器-----------------------------------28 26)设置班次-------------------------------------29 27)喷印设置-------------------------------------29 28)喷码机喷印设置--------------------------------30 29)喷印功能控制----------------------------------30 30)连续喷印选项----------------------------------30 31)光电开关级别----------------------------------3132)设置密码-------------------------------------31 33)输入密码-------------------------------------31 34)退出密码-------------------------------------31 35)系统菜单-------------------------------------32 36)系统设置菜单----------------------------------33 37)数据记录-------------------------------------34 38)维护保养-------------------------------------36 39)清洁保养进程----------------------------------36 40)目视检测-------------------------------------36 41)机箱和电缆------------------------------------36 42)喷头-----------------------------------------36 43)清洗-----------------------------------------37 44)清洗喷头-------------------------------------37 45)清洗高压偏转板--------------------------------40 46)清洁喷码机箱----------------------------------40 47)周期性保养------------------------------------41 48)墨水和溶剂添加--------------------------------41 49)更换主保险丝管--------------------------------41 50)发现问题-------------------------------------42 51)简介-----------------------------------------42 52)喷码机未运行----------------------------------43 53)喷印位置不正确--------------------------------4454)喷印大小不正确--------------------------------44 55)喷印不完整------------------------------------44 56)喷印质量-------------------------------------44 57)喷码机状态图标显示-----------------------------45 58)产品运行图标----------------------------------45 59)喷吗机故障图标--------------------------------46 60)技术参数-------------------------------------47 61)电力----------------------------------------47 62)重量----------------------------------------47 63)尺寸----------------------------------------48 64)环境----------------------------------------48 第五章常见故障和解决方法--------------------------49 1)故障自动诊断屏幕介绍----------------------------49 2)故障分析及排除---------------------------------50第一章清洗和开启喷码机/停止喷墨并清洗清洗和开启喷墨按F1启动喷墨时,机器自动执行如下开启喷墨程序以防止墨线在喷出喷嘴时不稳定:1.清洗喷嘴;2.排出喷嘴里的空气;3.开墨线,开始喷墨。

喷码机操作说明书

喷码机操作说明书

喷码机操作说明书喷码机操作说明书版本/次A/11、目的:为正确指导员工操作,提高工作效率,加强产品品质,规范现场管理。

2、范围:生产车间的全体管理干部,技术员及操作员。

3、定义:3.1 无4、职责:4.1课长:对设备的日常维护进行监督。

4.2组长:对设备的日常点检确认。

4.3 技术员/作业员:对设备的日常操作/维护和点检。

5、操作技方法:5.1正确连接好电气(注:在通入压缩空气后,喷码机会自动恢复正常位置,勿必保证没有任何杂物阻碍喷码复位动作,且气压应保持在4KG左右)。

5.2在墨盒内注入适量的墨与添加剂。

5.3调整流水线上的产品导正轨道,以便产品喷印位置标准。

5.4喷头高度调整:移动喷头行程旋扭调节,达到要求即可(喷头不可太低,直到调试印到完整图案为准,否则易损坏胶头)。

5.5编辑喷码信息:选择信息编辑/变量/第一未来日期或第二未来日期。

5.6调整好信息后试喷一个产品,检验其字体大小,上下左右位置是否正确。

5.7注意事项:5.7.1 喷印出来的图案不能有毛糙,模糊,断墨等不良现象。

5.7.2喷印前检查喷头是否完好适合生产工艺要求(比如:喷头太脏或墨线粗糙,表印字模糊等不良现象)。

5.7.3开机后半小时要注意查看是否有漏墨现象。

5.7.4油墨不可太稀或太干,添加剂不可缺少,随时注意观察油墨合添加剂的量或机台是否报警。

喷码机操作说明书版本/次A/15.7.5开始喷印前先由品保人员及线长对其尺寸,外观等问题进行确认OK后,方可生产。

5.7.6操作员必须经过培训后方可上岗。

5.7.7非指定工作人员不能擅自操作,造成不良后果自负。

5.7.8出现有报警异常时,需及时通知线长或组长,知会生技人员维修。

5.7.9非相关人员不得随意更改机台参数.6. 每日保养事项:6.1机台必须保持清洁;6.2随时保证活动部位有润滑油;6.3螺丝不可有松动现角,如有必须紧固后再开机生产;6.4检查各电磁阀有无漏气现象,如有应马上通知生技维修。

A400喷码机日常操作及维护

A400喷码机日常操作及维护

A400喷码机日常操作及维护喷码机日常操作及维护一.开机程序1.接上电源,2.打开电源开关3.按F1启动喷墨(启动过程大约2∽3分钟)。

二.关机程序1.按下F1(喷码机停止喷墨,停止过程大约2∽3分钟)。

2.喷码机显示完全停止后,关闭电源开关。

三、编辑喷印信息按左右键把光标移到“喷印信息”——按回车——按上下键找到“建立新喷印信息”(或根据需要选择“编辑喷印信息”)——按回车——输入名称——按回车——进入编辑状态(F1选择字符高度,F2选择调用用户区,输入中文时用16点并按Fn键切换到中文输入,Shift+F1存储信息并退出)四.选择喷印信息按F2——按上下键选择所需喷印信息——按回车确认五.调整喷印效果按左右键把光标移到“喷印信息”——按回车——按上下键选择“喷印信息参数”——按回车——调整字宽、字高、延时、点阵重复次数、字型点数等——按回车确认。

六.常见故障排除充电故障和回收槽故障:原因为充电槽或回收槽内有积墨。

排除方法:取下喷头盖,用清洗瓶清洗充电槽、回收口、喷嘴、高压偏转板,将积墨清洗干净后,用气囊将喷头内清洗液吹干,等到彻底干燥后将光标移到“系统”——按回车——按上下键选择“快速开启喷墨机”,观察墨线,正常后将喷头盖装好即可开始喷印。

七.喷码机正确配置(喷印菜单中配置):1.喷印——喷印开启——喷印控制菜单:a.喷印开启b.轴码源选择正确(光电开关为内部,同步器为外部)c.光电开关讯号源一般选择外部源1。

2.喷印——连续喷印——连续喷印对话框:连续方式的选择要正确(使用同步器选用轴码器方式,其它一般选用“关”)。

3.使用光电开关时“系统配置——光电开关级别”中的高低阶选择要适合。

八.预防性保养:1.检查墨水和溶剂的液位。

2.每天检查喷头、高压偏转板、充电级、相位检测器和回收槽,必要时清洁并干燥喷头。

3.定期清洁风扇过滤网。

4.定期清洁电眼的视镜。

5.定期检查喷印头和电眼的安装固定。

6.定期检查电源及地线的连接。

喷码机操作手册

喷码机操作手册

喷码机操作手册一、引言喷码机是一种常用于生产线上的设备,用于在产品上喷印文字、图案或条码等信息。

本操作手册将介绍喷码机的基本操作流程、常见问题解决方法等内容,旨在帮助用户熟悉和正确操作喷码机。

二、喷码机的安装与设置1. 安装喷码机:将喷码机固定在生产线上,确保机器稳定安全。

2. 连接喷码机:按照说明书连接喷码机至电源和控制系统。

3. 设置喷码参数:根据产品的要求,设置喷码机的打印参数,包括字体、字号、打印速度等。

三、基本操作流程1. 打开电源:按下电源按钮,确保喷码机处于工作状态。

2. 调整打印位置:根据产品的尺寸和要求,调整喷码机的印位位置。

3. 输入信息:通过控制系统或外部输入设备,输入需要打印的文字、图案或条码等信息。

4. 执行打印:按下打印按钮或触发打印信号,喷码机开始进行打印操作。

5. 检查印刷效果:观察打印的信息是否清晰、准确,如有问题可进行调整。

6. 维护保养:定期清洁喷码机的喷头和传送带,保持设备的正常运行。

四、常见问题与解决方法1. 打印效果不清晰:可能是喷码机喷头堵塞或墨水出现问题,可以尝试清洗喷头或更换墨水。

2. 打印位置不准确:可能是印位调整不当,可以重新调整喷码机的印位位置。

3. 喷码机无法启动:可能是电源供应问题,检查电源连接是否正常,确保电源稳定。

4. 打印速度过慢:可能是打印参数设置过低,可以适当提高打印速度。

五、安全操作须知1. 使用喷码机时要注意安全,确保喷码机和周围环境的干燥清洁。

2. 在打印过程中禁止将手部或其他物体靠近喷头或传送带,以免发生伤害。

3. 喷码机使用完毕后,应适当关闭电源并进行设备清理与维护。

六、总结喷码机是一种非常重要的生产设备,它能够为产品提供清晰、准确的标识信息。

通过本操作手册,您应该能够熟悉喷码机的基本操作流程,了解如何解决常见问题,并能够安全、有效地操作喷码机。

如有需要,您还可以查阅喷码机的详细说明书或咨询厂家技术支持。

我们希望这份喷码机操作手册能够为您提供有价值的信息,帮助您在生产过程中顺利地使用喷码机。

喷码机设备操作说明书

喷码机设备操作说明书

设备名称噴碼機设备功能用於噴字文件编号设备型号无厂商KGK 版本一﹑開機操作﹕1、噴碼機電源開關位於機器左柱門內.將開關從0位置打到1位置即可接通機器電源;2、按住屏幕邊的電源開關,直到屏幕亮起,這時表示機器開始啟動,方可松開按鍵;3、在機器啟動到穩定狀態的過程中,屏幕旁邊的電源指示燈(綠色)亮起,印字燈(綠色)持續閃爍;\4、等到印字燈(綠色)停止閃爍,則啟動完畢.此時機器開始運轉,但導墨嘴沒有打開,機器無法噴印信息,屬於待噴印狀態.機器屏幕進入“主菜單”界面.(如圖1)圖1二﹑運行操作﹕1、當機器處於待噴印狀態時,在“主菜單”界面按運行鍵,印字燈(綠色) 將持續閃爍;運行鍵圖示自動變成停止鍵, “主菜單”界面隨之改變(如圖2)2、等印字燈(綠色)閃爍停止后,機器則進入可印字狀態,由印字觸發信號(光電眼等)觸發后進行印字.圖2三﹑停止操作:1、需要機器停止噴印時,直接在“主畫面”界面(如圖2)按停止鍵,屏幕將彈出確認對話框,用戶確認后,機器將自動處理回到待噴印狀態.四﹑關機操作:1、用戶需要關閉機器時,在“主菜單”界面(如圖1)按終止鍵,屏幕彈出對話框,按是鍵,機器將自動關閉.2、切斷機器左柱門內電源開關,將開關從1位置打到0位置即可切斷機器電源.设备名称噴碼機设备功能用於噴字文件编号设备型号无厂商KGK 版本五﹑選擇信息操作:1、在“主菜單”界面左上角有數字顯示信息編號,此編號為當前噴印信息的信息號,按此處即可進入印字信息的“選擇信息”界面(如圖3)2、進入“選擇信息”界面后,按需要選擇的信息號,按選擇鍵,在確認畫面上選擇是.即可返回主菜單畫面,當前顯示的信息內容和信息號就是所選的信息號.圖3六﹑墨水、溶劑的添加操作:1、當機器屏幕右側的“補充”報警燈亮時(如圖4),則需要補充墨水或溶劑,用戶需要打開機器上蓋,擰開墨水缸或者溶劑缸的蓋子,加入相應型號的墨水或者溶劑.圖4七﹑噴印條件設定操作:1、信息編輯完成后,還需要根據生產線的不同設定噴印條件,用戶可以在“主菜單”界面中點擊噴印設定鍵,進入“噴印設定”界面(如圖5),繼續點擊編輯噴印條件鍵,進入“噴印條件”界面(如圖6), “噴印條件”界面左上方信息1鍵表示此條件屬於1號信息的,每一條信息對應一種噴印條件,此畫面包含4個子畫面,子畫面包含不同的參數設定,可以根據不同的要求設定.每條參數的設定可以直接點擊參數值框,屏幕會彈出設定菜單,根據菜單上設定範圍和具體情況進行設定. (如圖7)就是設定文字高度界面.圖5设备名称噴碼機设备功能用於噴字文件编号设备型号无厂商KGK 版本圖6圖7下面說明名一些常用參數.文字高度:設定噴印信息高度的參數.建議值≦30橫點陣間距:設定文字寬度的參數濃度:設定噴印信息字體深度的參數. 建議值為1噴印位置:表示噴印觸發后,多久開始噴印的參數,相當於噴印延遲噴印速度:生產線的實際速度噴印方向:表示物體在噴印時走動的方向文字正反:表示物體成像的正反墨滴間隔數: 墨滴充電的速度. 建議值為≧1八﹑查看機器信息操作﹕1、機器在使用過程中,內部的一些參數不斷的在調整,用戶會查看這些參數是必要的.在“主菜單”界面中點擊單元信息鍵,進入“單元信息”界面(如圖8)繼續點擊詳細鍵進入“單元測試”界面(如圖9),在這裡可以看到詳細的機器參數.混合瓶的液面:大多時候為ON,否則會報補充報警沾度計液位H/L:沾度檢測時H、L會交替ON/OFF溶劑瓶液面:應該為ON,否則會報補充報警印墨壓力:顯示印墨當前壓力,根據墨水型號的不同,印墨壓力有所不同,一般範圍為0.30-0.33设备操作說明書设备名称噴碼機设备功能用於噴字文件编号设备型号无厂商KGK 版本印墨沾度:表示墨水的沾稠度,機器會自動調整,一般範圍為29-40檢知時間:機器檢測的墨水充電信號值.一般範圍為400-550九﹑噴頭部件的清洗操作﹕在日常維護和保障排除中需要清洗噴頭部件.清洗噴頭部件,需要取下噴頭蓋,按照以下步驟操作:1、使導墨嘴處於關閉狀態, 導墨嘴一旦關閉,電源開關ON或OFF都沒有關係2、鬆開鎖緊電極部件的反沖彈簧(用手指即可簡單卸開)3、使電極部件向下拿著噴頭,用洗淨盒裝上清洗專用洗淨液沖洗.黃色為帶電電極和檢知電極、黑色為偏向電極4、在洗淨液沒有揮發掉的情況下,一旦異物沾上就會被認知,導致報警發生.洗淨后需要用附屬的手動氣泵,使電極部件充分干燥,特別是帶電電極的電極間的間隙要細心吹干.圖8 圖9圖10。

希盟自动喷码机操作说明

希盟自动喷码机操作说明

希盟自动喷码机操作说明
自动喷码机PMJ-400是希盟科技特定设计的一台专用自动喷码机, 可采取单机作业, 也可采取连线方式。

由喷码模组、调节模组、送料模组、三轴机械手、控制系统及机架等组成,适用于PCB板条码自动喷印。

同时具有在线式喷码机,支持ccd自动定位,可追溯,可反馈,可重码及登记控制;实现自动喷标、外表美观,生产效率高、操作简单、稳定性高、高安全性等优越性。

性能参数:
1、三轴喷码行程:X 600m; Y 400mm; Z 100mm
2、最高速度:500mm/sec
3、重复精度:±0.02 mm
4、驱动方式:步进电机+同步带
5、控制方式:点到点、直线和圆弧差补
6、编程方式:触摸屏编程并输入
7、程序容量:80个程序2500点
8、最大承重:Z轴5kg
9、电源:AC220V/50HZ
10、气源:0.6MPa
11、外形尺寸:1100mm(长)× 930(宽)×2075(高)。

喷码机操作说明书

喷码机操作说明书
2 、若喷码机长时间不使用,在最后一次关机后,待屏幕上显示“喷码机未运行”字样时,按下F3(功能菜单键)找到“系统”里面的“清洗喷嘴”然后按“Enter(确定键)”当屏幕提示“正在清洗”时,用装有清洗剂的洗壶对喷嘴、高压板、回收槽等部位进行清洁。清洁完后吹干把喷头盖拧回。
备注:计数器清零,按F3数据计数器重新复位计数器改为“是”“Enter”
图1 图2 图3
2、也可直接在显屏幕上按下F4直接进入编辑版,按F1选择点阵 5、7、9、12、16、19、24点阵中所需要的对应点阵,编入信息后也可再按一下F4更改当前信息参数,然后按shift+f1保存并退出。
四、选择喷印信息
1、按F2键选择喷印信息进行喷印。
5、修改信息参数
如果喷印未达到效果则可通过修改信息参数,更改宽度、延时、反向喷印来满足喷印效果,修改后按“Enter”如下图
九、喷码机图标解析
图标
含义
说明
喷印运行
喷墨喷印开始
喷码机未运行
喷墨喷印停止
喷头盖未装好
喷头盖螺丝未拧紧,喷码机不能喷印。
稀释液不足
溶剂液位低,必须立即添加溶剂。
墨水液位低
墨水液位低,应该添加墨水。
充电故障
需要清洗喷头,保持喷头干净无油墨。
混合缸墨水过多
混合缸墨水液位高,图标会在运行一段时间后消失。
粘度高/低
七、关机
产品喷印完毕后喷码机关闭,按F1键关闭喷码机,待喷码机屏幕显示”喷码机未运行”字样时(如下图),再按开关关闭电源并拔出电源插头。
注意事项:在喷码机未完成清洗关机之前,一定不能直接关闭电源!!!
8、日常维护保养
1 、正常使用过程中,每隔5-7天在喷码机关机断电后,取下喷头盖把喷嘴、高压板、回收槽等部位有墨水的地方用清洗剂清洗干净,然后把喷头盖还原即可。

喷码机操作规程

喷码机操作规程

喷码机操作规程一、准备工作1、确认是否需要添加油墨与添加剂。

2、清洗喷嘴、充电极、检测极并吹干,并保持干燥。

3、清洗上、下高压偏转板以及清洗回收槽。

4、开机前,应先确认电源、及周围环境是否合乎要求。

二、开机1、接通电源2、开启机器电源开关(详见图2)3、打开喷头盖,检查及清洗喷头。

4、在薄膜键盘上按下“RUN/STOP”键,此时常亮的黄色指示灯变为一直闪烁的黄色指示灯,在此期间机器将开始运行开机程序,当变为常亮的绿色指示灯,表明开机程序完成,墨线将会自动开启,合拢喷头盖。

5、在薄膜键盘上选择“PRINT”喷印快捷键,进入喷印窗口选择“开始喷印”,绿色状态指示灯“READY”亮。

三、关机1、在薄膜键盘上选择“PRINT”喷印快捷键,进入喷印窗口选择“停止喷印”。

2、打开喷头盖3、按下薄膜键盘上“RUN/STOP”键且保持2秒钟,此时常亮的绿色指示灯变为一直闪烁的黄色指示灯,在此期间机器将开始运行关机程序,当变为常亮的黄色指示灯,表明关机程序结束,墨线自动关闭,合拢喷头盖,此过程需5分钟。

4、关机后请不要清洗喷嘴。

5、关闭电源开关。

6、清洁设备,做好记录。

四、加注油墨及添加剂1、添加耗材应确认型号是否正确。

2、将油墨及添加剂的瓶子注满,将装有尼龙吸管的瓶盖插入到瓶子里面并拧紧。

确保瓶内液面高度超过瓶身高度的三分之二。

五、油墨系统的排空及更换新油墨1、关闭墨线,拔出排墨管上堵头,将排墨管放入一干净的溶剂或油墨瓶中。

2、将油墨瓶盖拧开并将瓶盖与吸墨管脱离油墨瓶。

3、进入系统维护-功能-执行排空系统,油墨将自动从此管口排出,直至排尽。

4、将排墨管复原,将瓶盖与吸墨管放回油墨瓶。

5、更换油墨,将油墨瓶内的油墨换为新油墨,再执行第一次注墨功能。

六、操作注意事项1、关机后不能立即清洗喷嘴。

可在回收槽注入少许添加剂保证回收管路和回收槽清洁。

2、当设备处于运行状态时,维护喷头要戴安全防护镜。

3、避免身体直接接触耗材。

400喷码机信息建立编辑

400喷码机信息建立编辑

喷印信息的建立与修改
1.建立新的喷印信息方法:进入“喷印信息”→建立新喷印信息→
输入方便记忆的信息名字→进入信息编辑
2.信息编辑的方法:按“F1”选择字体大小,在输入数字前按键盘
的“↑↓←→”键进行输入位置的确定,然后输入需要的数字、英文,注意中文输入必须字体大小为“16”时,按键盘上的“fn”
转换成拼音输入法进行中文输入,中文输入只能输一行。

按“F2”
插入编辑好的图案。

键盘上的“backspace”或“del”键都是删除键,用于字符的删除。

3.信息的保存:信息编辑好后,按“shift”+“F1”进行保存。

4.信息参数的修改:喷印信息→喷印信息参数→宽度:是整个信息
的长度(也可以调整输送带速度进行更改)。

字型高度:一般在6左右,不能太小或者太大。

逆向喷印的开关转换用“←”或“→”
按键进行。

颠倒喷印与逆向喷印操作方法一样。

5.对已有信息的修改:按“F2“选择需要修改的信息→按“F4”即
可进入编辑修改状态,编辑好后按“shift”+“F1”进行保存6.喷印延时:是指喷码机电眼看到产品后到开始喷字需要的时间,
数字越小,喷得越早(越快)
7.字型点数:25
8.其它没有说明的一般不要理会。

9.注意:以上部分箭头→表示回车(确认)键即是键盘的“enter”
键。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

安全指导注意:以下操作应在威利工程师培训指导后进行,并请专人维护。

即使您熟悉其它类型的喷码机,也一定要接受培训和阅读以下指导,并保留此手册以备参考。

将喷码机放在水平、稳定的表面上,并远离辐射体或热源、火源在喷码机附近严禁吸烟油墨、添加剂与清洗剂应密封存放好并置于远离热源、火源的通风地方仅使用在喷码机标签中标示的电源类型使用良好接地的电源插座;避免在插座的同一回路中使用规则地在开和关之间切换的大功率设备使用威利公司指定专用的墨水和溶剂避免在工作中碰撞喷印头按操作说明正确开关机留出足够的空间以便于操作和维护第一章日常操作1.开机(开机过程约1~2分钟)1)打开喷头盖,检查喷头是否干净、干燥2)开电源,检查面板显示是否正常,是否需要添加墨水或溶剂,若没故障显示,屏幕显示如下:图例13)开机,按功能键F1,观察墨线是否进入回收槽4)约1~2分钟墨线稳定后合上喷头盖,观察是否有故障显示,若机器启动正常,即可试喷印。

这时屏幕显示如下:图例2注意:如果开机过程不够顺利,则会自动关机。

此时可通过键盘关充电报警再重新启动开机程序。

具体操作如下:a.如图例1所示,按菜单键F3,进入主菜单(如有必要输入密码)b.通过 或 箭头选择系统菜单(或按快捷命令alt+S),通过 或 箭头选择充电故障关机(或按 E ),然后按 enter c.关闭充电故障和收集槽故障,屏幕显示如下:图例3然后按enter,再重新开机。

2.关机(自动关机时间约为5分钟)1)打开喷头盖2)关机,按功能键F1,屏幕底部提示喷墨机正在停止,约1~2分钟左右喷嘴会回吸,此时可用洗瓶在喷嘴处滴溶剂让喷嘴回吸,可更彻底清洗干净喷嘴;约3~4分钟后回收槽会回吸,此时可用洗瓶在回收槽处也滴几滴溶剂让回收槽回吸,以达到清洁回收槽的目的。

3)清洗打印头的不干净部分并干燥。

4)关机过程结束。

这时可合上喷头盖,关电源注意:应避免直接关电源停机,即使意外,均应再开机后操作进入停机程序。

注意:在开机或关机过程中,如果按F1后5秒钟内又按F1,则自动退出该操作过程注意:如果机器每天都正常工作,则关机时可直接按F1,等关机过程结束后,屏幕显示如图例1,关电源即可。

3.更换喷印内容如图例2,按功能键F2 ,屏幕显示如下:选择要喷印的信息,按enter。

图例44.更换墨水、溶剂机器正常运行中,如果没有墨水或溶剂,则如图例4,工作状态提示栏会相应显示墨水少或溶剂少;显示屏上也会显示相应的图标和本机使用的墨水型号。

这时可在墨水箱或溶剂箱相应加入型号相同的墨水或溶剂。

注意:要分清墨水箱和溶剂箱。

墨水箱上标明“INK”字样且有4个插槽;溶剂箱上标明“TOP-UP”字样且只有3个插槽。

第二章喷印信息及参数调整1.建立新喷印信息1)如图例1所示,按功能键F3,进入主菜单(如有必要输入密码)通过 或 箭头选择喷印信息菜单(或按快捷命令alt+M ),通过 或 箭头选择建立新喷印信息(或按 N),如下图所示,然后按 enter图例52)如下图所示,输入新信息名称,如“ABC”然后按 enter图例63)如图例7所示,可在光标处输入所要喷印的内容如:威利99-06-0613:22:33图例7其中,几个功能键作用如下:F1——选择字型点阵,如需喷印16点阵中文,须选英文/中文16点阵F2——插入可定义的用户区,如:实时钟F3——改变信息内容的属性,如:条码...F4——改变本条信息的喷印参数SHIFT + F1 ——存信息并退出编辑Fn ——拼音输入引导符。

450Si机器内自带有中文字库,可用全拼输入调用,1、2、3、4表示输入字的音调2.修改喷印信息内容1)如图例5所示,通过 或 箭头选择编辑喷印信息(或按 E),然后按 enter 2)如下图例8所示,选择要修改的内容,然后按 enter3)进入编辑后,其它操作同建立新喷印信息3.喷印参数调整1)如图例5所示,通过 或 箭头选择喷印信息参数(或按M),然后按enter图例82)如图例9所示,参数代表的意义、作用如下:图例9有效期限(到期天数)——表示有效期,以天数计算,如一年为365天喷印宽度——调整字符的宽度,即生产线的速度字型高度——调整喷印内容的高矮字型间距——调整字与字之间的间隔喷印延时——调整产品喷印的位置逆向喷印——调整字的左/右方向颠倒喷印——调整字的上/下方向,逆向喷印和颠倒喷印结合改变字的方向如下:颠倒颠倒关颠倒开逆向逆向关逆向开点阵重复次数——喷印内容加粗字型点阵——改变喷印内容的占空比高速喷印——提高喷码机的喷印速度,仅对16点阵有效,一般为OFF状态第三章保养与维护一.预防性保养1.检查墨水和溶剂的液位2.干净并干燥喷头3.定期清洁风扇过滤网4.定期清洁电眼的视镜5.定期检查喷印头和电眼的安装固定6.定期检查电源及地线的连接二.日常维护与常见故障排除4OOSi机器有自动故障诊断功能,可通过机器显示屏幕中的图标、工作状态提示栏或系统菜单中的状态提示中获得故障信息(反白表示有故障)以解决常见的问题。

如下图:图例101.故障自诊图标:图例11—故障图标各图标含义如下:1—---高压(EHT)报警 2----充电故障3----回收检测故障4----风扇检测出错5----机箱温度太高 6----轴码器太快7----混合箱墨水太满 8----墨水粘度出错9----墨水箱少墨水 10---喷码机需维护11---混合箱墨水少2.故障自动诊断屏幕介绍喷码机在运行过程中,可通过校验菜单进入诊断屏幕,观察机器运行的动态参数,从而更能准确地判断机器的运行情况,如下图:主要参数意义如下:Ink——墨水系统(即墨水泵)运行压力。

正常开机情况下一般为 31Head——喷码机喷头温度。

正常开机情况下一般为35Profile——相位工作状态。

开机正常情况下一般为06~10Chamber:Low,High——粘度腔内的低、高液位探针。

正常开机情况下应为ON、OFF交替VMS:Set——机器运行中墨水粘度设定值。

根据不同墨水而不同,一般为25左右Now——机器运行中墨水粘度实际值。

正常情况下要和墨水粘度设定值接近Mix:OK,Low,High——混合箱墨水的中、低、高液位探针,ON为有墨水,OFF为无图例12—诊断屏幕3.喷头结构及墨线要求如图例13,喷头墨线位置的要求如下:喷嘴——产生墨线,形成墨点充电电极——对墨点充电,要求墨线在充电电极的中间,平行且墨点在充电电极的中上半部分裂(3/4左右)。

相位检测器——检测充电的正确性,和墨线的距离为1mm左右。

高压偏转板——产生高压,下偏转板和墨线的距离为4mm,上偏转板和墨线的距离为1mm。

回收槽——回收墨水,墨点位置应靠下偏转板方向的1/8直径处,在左/右中间。

图例13—墨线在喷头的位置4.常见故障和解决方法喷码机出现故障时,应该用相应的诊断分析方法解决;若一时解决不了,请仔细记录上面图例11和12中相关的动态参数,并向威利工程师报告。

合上电源,面板按键无反应,且没有“嘀”提示声原因解决办法电源没有电压检查供电电源主电源保险丝烧坏更换主保险丝3.15A(电源插座侧边)电路板故障打开机器侧门,检查电源板输出到I/O板的插座电压PIN8 -24V PIN70VPIN6+24VPIN5+5VPIN4 -15V PIN3+5VPIN20VPIN1+15V合上电源开关,机器面板很暗或很亮,看不清字符原因解决办法屏幕背景亮度重设背景亮度:关电源再开设置不对电源,按 F3,按CTRL+ L (按键有声) 等待屏幕变化到能看清字符时按任意键。

没有屏幕亮度电压打开机器侧门,检测I/O板到显示板插有无24V电压正常开机启动后,频繁出现充电故障报警原因解决办法如有必要,按第一章的开机步骤关充电报警。

充电槽,相位检进入系统菜单中的喷嘴清洗测器脏或潮湿清洗喷嘴、充电槽、相位检测器,吹干喷头墨点分裂不好观察图例12的墨线位置,如有必要,调整墨点分裂:通过校验菜单,进入墨点分裂的自动调制或调制级设定如图例14和15图例14图例15接地不良检查接地线是否接触良好高压(EHT)漏电减少喷印字高(图例9的字型高度)为“0”而充电报警消失,说明EHT漏电过滤器堵塞有受过威利专人培训的操作人员可检查清洗过滤器墨水脏或过保质期更换墨水,清洗墨水系统原因解决办法喷印头离被喷调整喷头与打印面的距离物品距离过大 8~18mm,最佳距离为8mm 字符高度设置不对重新设置字符高度墨线在回收槽位置可能是停机一段时间,喷嘴不对或回收槽挂墨清洗不干净所致,清洗喷嘴清洗回收槽。

有受过威利专人培训的操作人员如有必要,可调节墨线墨点分裂不好参照图例12,保证墨线在充电槽的中上半部分裂,若分裂不好,调整墨点分裂值字符宽度设置不好重新设置字符宽度生产线输送速度不稳重新确定打印位置或是考虑采用同步器原因解决办法字符高度设置太小重新设置字符高度字宽或产品延时不对重新调整字宽或产品延时电眼故障检查电眼连线,清洁电眼视镜,检查光纤好坏;或在威利工程师的指导下用手动喷印指令检查电眼同步器方式设置不对在威利工程师的指导下改变同步器控制方式感应设置的电平不对调整电眼的感应电平或在威利工程师的指导下改变机器的感应电平原因解决办法喷头脏,墨线射偏清洗喷嘴,清洁干燥喷头字高设置过高重新设置字型高度高压检测电路太敏感在威利工程师的指导下重新设定高压报警检测供电电源不好检查使用性能良好的电并接或接地不良好地线原因解决办法电眼未安装好改变电眼的安装位置,保证连续产品移动中,每一产品电眼都能感应到;排除颜色对电眼的影响电眼灵敏度未调好调节电眼灵敏度的电位器,正确的调整是当电眼有感应时,相应的感应灯亮光纤电眼有损伤清洁电眼视镜,检查光纤。

好的光纤应该是,把光纤的一头对着光,观察另一端会很亮产品左右或前后调节生产线,保证生产线窜动距离过大距离刚好能容产品通过,而且产品不会打转或卡住机器出现轴码器太主要问题是:喷印信息参数快故障(如图例11 中的字型点阵未调好,没有故障图标6)对应相应的喷印行数;电眼灵敏度未调好或位置不好;生产线太快;同步器安装位置不对或选择的型号不对原因解决办法喷嘴堵塞清洗喷嘴。

由于喷码机采用的是速干墨水,如果关机时清洗不干净或是几天以上没开机运行,则很容易造成喷嘴堵塞,保证正常开关机;若机器要停机一段时间,必须保证每隔10天左右机器正常开机运行几个小时过滤器堵塞有受过威利专人培训的操作人员可检查清洗或更换过滤器;检查墨水是否干净,注意避免脏东西污染墨水喷嘴墨线未调好参照图例13,在威利工程师的指导下重新调整喷嘴文丘里回吸不好检查文丘里的回吸情况,正常时文丘里的回吸声音较响而且连续解决办法仔细观察机器出现故障的真正现象,对应相关的参数进行试调整;详细记录机器运行的状况和动态参数(参照图例11、12、13、15),向各区域的威利分公司和办事处求援。

相关文档
最新文档
