cad制图入门基础知识
如何学好CAD制图？这些快速入门的技巧，零基础也能学会
如何学好CAD制图？这些快速入门的技巧，零基础也能学会CAD制图，简单的来说就是绘制图纸，使用电脑，在制图软件上进行操作。
新手学起来确实有点小困难，不过掌握一些快速入门的技巧，即使你是零基础也能学会。
一、新手必备工具学习CAD首先要选择一款得心用手的制图工具，很多人在网上也会看到很多相关的CAD制图软件，不过新手的话还是推荐迅捷CAD 编辑器标准版。
标准版优点：1、所占电脑内存不大，在网上可以直接搜索免费下载安装；2、支持打开图纸，进行图纸的编辑工作；3、绘制图纸更加便捷，上手度快，需要画什么直接就能找到。
二、常用快捷键命令制图就和办公一样，CAD也是有很多快捷键的，但是初学者没必要全部记得滚瓜烂熟。
这里为大家列出了图表，都是常用的快捷键命令，共40个。
三、CAD绘图命令PO，*POINT（点）L，*LINE（直线）XL，*XLINE（射线）PL，*PLINE（多段线）ML，*MLINE（多线）SPL，*SPLINE（样条曲线）POL，*POLYGON（正多边形）REC，*RECTANGLE（矩形）C，*CIRCLE(圆)A，*ARC(圆弧)DO，*DONUT（圆环）EL，*ELLIPSE（椭圆）REG，*REGION（面域）MT，*MTEXT（多行文本）T，*MTEXT（多行文本）B，*BLOCK（块定义）I，*INSERT（插入块）W，*WBLOCK（定义块文件）DIV，*DIVIDE（等分）ME，*MEASURE(定距等分)H，*BHATCH（填充）四、了解图层用途1、控制图形的显示，比如建筑平面图，我可以把家具、电气、进排水、暧通等全部画在一张图的不同图层里，这样我要打印时，就可以通过控制图层的显示与否，来打某张需要的图纸。
2、控制图形的修改，可以把某个图层锁住，那么在修改图纸的时候，就不用担心动了不该动的东西了，还可以冻结、隐藏的等。
3、图层可以设定颜色、线型、线宽，这就给我们很大的方便，我们可以在不同的图层画不不同的东西，而不必一个个去设置这些特性了。
AUTOCAD基础必学知识点
AUTOCAD基础必学知识点
1.界面和工作区：学习Autocad的第一步是熟悉软件的界面和工作区。
了解主要的工具栏、命令行、图形区域和属性编辑器等组成部分。
2.坐标系统：了解坐标系的概念和使用方法。
掌握绝对坐标和相对坐
标的使用方式，以及如何切换坐标系。
3.绘图命令：掌握常用的绘图命令，如直线、多边形、圆、椭圆等。
学会使用这些命令来创建基本的图形。
4.修改命令：学习如何使用修改命令来编辑已有的图形。
了解如何移动、复制、旋转、缩放和镜像图形等操作。
5.图层管理：了解图层的概念和使用方法。
学习如何创建、设置和管
理不同的图层，以及如何控制图层的可见性和打印属性。
6.尺寸和标注：学习如何添加尺寸和标注到绘图中。
学习如何使用尺
寸命令和标注命令来添加线性、径向、角度和注释等不同类型的尺寸
和标注。
7.图形编辑：掌握常用的图形编辑工具，如偏移、修剪、延伸和圆角等。
学习如何使用这些工具来修改和精确调整图形。
8.图像导入：了解如何导入外部图像文件，如JPEG、BMP和PDF等。
学习如何在绘图中插入和调整这些图像。
9.图纸布局和打印：学习如何创建和管理图纸布局。
了解如何设置打
印尺寸和打印参数，以及如何输出和打印绘图。
10.三维绘图：学习如何使用Autocad进行三维绘图。
了解如何创建和编辑三维图形，以及如何设置视觉样式和渲染效果。
这些是Autocad基础必学的知识点，通过学习这些知识，可以掌握Autocad的基本绘图和编辑功能，为进一步深入学习Autocad打下坚实的基础。

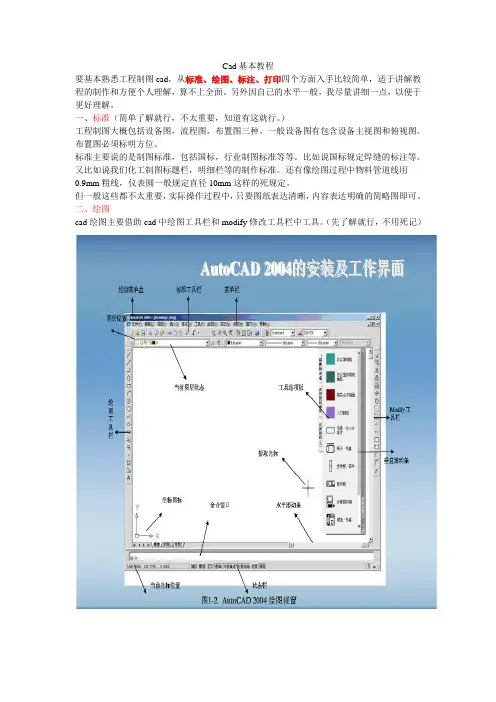

(完整版)cad制图初学者基础教程
Cad基本教程要基本熟悉工程制图cad，从标准、绘图、标注、打印四个方面入手比较简单，适于讲解教程的制作和方便个人理解，算不上全面。
另外因自己的水平一般，我尽量讲细一点，以便于更好理解。
一、标准（简单了解就行，不太重要，知道有这就行。
）工程制图大概包括设备图，流程图，布置图三种。
一般设备图有包含设备主视图和俯视图。
布置图必须标明方位。
标准主要说的是制图标准，包括国标，行业制图标准等等。
比如说国标规定焊缝的标注等。
又比如说我们化工制图标题栏，明细栏等的制作标准。
还有像绘图过程中物料管道线用0.9mm粗线，仪表圆一般规定直径10mm这样的死规定。
但一般这些都不太重要，实际操作过程中，只要图纸表达清晰，内容表达明确的简略图即可。
二、绘图cad绘图主要借助cad中绘图工具栏和modify修改工具栏中工具。
（先了解就行，不用死记）绘图工具的使用过程中，结合状态栏的辅助操作，可以更快的完成图纸的制作。
一般常用的状态有正交，极轴，对象捕捉。
其他不常用就不一一介绍了。
正交：用于直线的绘制，复制移动的垂直或水平方向的移动。
再不需要时可取消。
极轴：有助交点终止处的绘图。
也可用于直线的绘制。
对象捕捉：主要是对交点处或中心点的捕捉显示。
完成各种绘图用具的教学，会是一种比较枯燥的工作。
要一一讲解起来既费时又费力，感觉完全没有必要。
所以我先讲解几个常用工具操作，然后根据相近相通原理，撇一叶而知秋。
介绍这之前首先先说下一些常识：1、关于鼠标的应用Cad中鼠标滚轮具有三个功能，1、转动滚轮可以放大缩小绘图界面，但不能缩小扩大绘图的实际尺寸和比例。
2、单机滚轮后可做抓取工具，任意控制所要绘图地点居于中心位置。
3、左单击选择操作选项，并接后续操作的进行。
2、选项里的部分操作和word类似，我一般学会一个软件后，首先会了解选项里的一些操作，以方便和简化后续绘图工作中肯可能带来的不便。
在“工具”栏里最下面打开“选项”先看“显示”，标注圆圈部分需要注意，十字光标一般调到25左右比较好，“颜色”选框中可以调背景颜色，比如灰（黑）色调成白色：棕色标记处取消勾选→打开颜色复选框→选择“窗口元素”模型空间背景，选择“颜色”白色。
cad画图知识点总结
cad画图知识点总结一、CAD绘图的基本原理和概念1. CAD的定义与概念CAD是计算机辅助设计（Computer Aided Design）的缩写，是一种利用计算机来辅助设计和绘图的技术。
CAD可以用于绘制二维图形和三维实体模型，并且可以进行图形编辑、布局设计、尺寸标注等功能。
2. CAD绘图的基本原理CAD绘图的基本原理是利用计算机来进行图形绘制和编辑，其中包括了图形生成、图形编辑、图形修正、图形转换和图形显示等基本功能。
CAD软件通常包括了绘制工具、编辑工具、标注工具、布局工具等功能模块，用于完成各种绘图任务。
3. CAD绘图的基本概念在CAD绘图中，有一些基本概念是需要掌握的，包括图层、坐标系、实体、属性、图形类型等。
图层可以用于组织和管理图形元素，坐标系用于确定图形位置和大小，实体是指绘图中的基本要素，属性是指实体的特性，图形类型是指CAD绘图中的基本形状。
二、CAD绘图的基本操作和工具1. CAD软件的常见操作界面CAD软件通常具有菜单栏、工具栏、命令行、绘图区等常见的操作界面，不同的CAD软件可能界面略有不同，但是基本功能和操作方式是相似的。
2. CAD绘图的基本工具CAD绘图的基本工具包括绘制工具、编辑工具、选择工具、标注工具等。
绘制工具用于绘制各种图形，编辑工具用于对图形进行编辑和修正，选择工具用于选择和操作图形，标注工具用于添加尺寸标注和文字注释。
3. CAD绘图的基本操作流程CAD绘图的基本操作流程包括新建绘图、绘制图形、编辑图形、标注尺寸、布局设计、输出绘图等步骤。
在实际绘图中，根据实际需求和设计要求，可以灵活调整和组织绘图流程。
三、CAD绘图的基本技巧和注意事项1. CAD绘图的基本技巧CAD绘图的基本技巧包括掌握绘图工具的使用方法，熟悉CAD软件的快捷键和命令，灵活运用图层和坐标系，合理组织和管理绘图元素等。
2. CAD绘图的常见问题和解决方法在CAD绘图过程中，可能会遇到一些常见问题，如图形不精确、尺寸标注错误、图层混乱等，需要通过合适的解决方法来解决这些问题，如调整绘图精度、重新标注尺寸、整理图层结构等。
cad制图入门基础知识
cad制图入门基础知识很多同学都想学习CAD，那么在初学入门需要懂那些呢?下面学习啦小编告诉大家cad制图入门基础知识，一起来学习吧。
cad制图入门基础知识：1.遵循一定的作图原则(1)作图步骤：设置图幅→设置单位及精度→建立若干图层→设置对象样式→开始绘图。
(2)绘图始终使用1：1比例。
为改变图样的大小，可以在打印时于图纸空间内设置不同的打印比例。
(3)为不同类型的图元对象设置不同的图层、颜色及线宽，而图元对的颜色、线型及线宽都应由图层控制(LAYER)。
(4)需精确绘图时，可使用栅格捕捉功能，并将栅格捕捉间距设为适当的数值。
(5)不要将图框和图形绘在同一幅图中，应在布局(LAYOUT)中将图框按块插入，然后打印出图。
(6)对于有名对象，如视图、图层、图块、线型、文字样式、打印样式等，命名时不仅要简明，而且要遵循一定的规律，以便于查找和使用。
(7)将一些常用设置，如图层、标注样式、文字样式、栅格捕捉等内容设置在一图形模板文件中(即另存为*.DWF)，以后绘制新图时，可以创建新图形向导中单击“使用模板”来打开它，并开始绘图。
2.选择合适的命令在AutoCAD具体操作过程中，尽管可有多种算式能够达到同样的目的，但如果命令选用得当，则会明显减少操作步骤，提高绘图效率。
下面仅列举了一个较典型的案例。
生成直线或线段①在cad制图初学入门中，使用LINE、XLINE、RAY、PLINE、MLINE命令均可生成直线或线段，但唯有LINE命令使用的频率最高，也最为灵活。
②为保证物体三视图之间“长对正、宽相等、高平齐”的对应关系，应选用XLINE和RAY命令绘出若干条辅助线，然后再用TRIM剪截掉多余的部分。
③欲快速生成一条封闭的填充边界，或想构造一个面域，则应选用PLINE命令。
用PLINE生成的线段可用PEDIT 命令进行编辑。
④当一次生成多条彼此平行的线段，且各线段可能使用不同的颜色和线型时，可选择MLINE命令。
CAD基础知识及入门教程
CAD基础知识及入门教程CAD（Computer-Aided Design）是计算机辅助设计的缩写，是一种利用计算机技术进行设计和制图的方法。
它广泛应用于工程设计、建筑设计、机械设计等领域。
本文将介绍CAD的基础知识及入门教程，帮助初学者尽快上手使用AE软件。
一、CAD的基础知识1. 坐标系：CAD软件使用一个三维坐标系来定位和描述物体的位置。
坐标系一般包括X轴、Y轴和Z轴，分别代表长度、宽度和高度。
2. 实体和曲面：CAD软件中的物体可以是实体或曲面。
实体是由有限数目的面组成的物体，例如立方体、圆柱体等。
曲面是由无限多个面组成的物体，例如球体、圆锥体等。
3. 图层：CAD软件中的图层用于组织和管理不同元素。
用户可以将不同类型的物体放在不同的图层上，并对图层进行显示和隐藏操作，以便更好地进行设计工作。
二、CAD的入门教程1. 创建新图纸：打开AE软件，选择“新建”命令。
在弹出的窗口中，选择合适的图纸大小和单位。
一般情况下，选择标准的ISO图纸大小即可。
2. 绘制基本几何图形：选择绘图工具，例如直线工具、矩形工具或圆形工具。
按住鼠标左键，拖动鼠标来绘制基本几何图形。
3. 编辑图形：选中已绘制的图形，可以对其进行平移、旋转、缩放等操作。
通过菜单或快捷键，选择相应的编辑命令即可。
4. 添加文本：选择文本工具，在图纸上点击鼠标，输入所需的文本。
可以调整文本的字体、大小和对齐方式。
5. 画图命令：CAD软件还提供了一些特殊的绘图命令，例如画弧、画多段线、画样条线等。
可以根据具体需求使用这些命令来创建更复杂的图形。
6. 图形编辑：CAD软件还提供了一些图形编辑工具，例如修剪、延伸、偏移等。
通过选择相应的工具，可以对已有图形进行编辑和修改。
7. 图层管理：通过图层管理器可以添加、删除、隐藏或修改图层的属性。
可以将不同类型的图形放在不同的图层上，以便更好地管理和控制。
8. 注释和标注：在设计过程中，可以添加注释和标注来说明设计意图和细节。
(完整版)CAD初学教程图文并茂
第一节AutoCAD的基础知识CAD是Computer Adide Deignde 简称（计算机辅助设计）CAD对我们建筑行业的人来说是非常重要的工具好比我们日常生活中吃饭用的筷子，不管以后是从事设计还是施工、监理等等都要用到CAD。
事实论事我们以后进入社会的从事设计的人不会很多，大多数都要从施工做起，要想做好一个好的施工人员识图是必备的能力也是最基本的能力，对于我们刚刚接触建筑行业的人员，只有通过不短的画图联系才能掌握好识图的要领，可能一个施工员不是很会画图纸，但一个会画图纸的施工员必定是一个好的施工员，施工员在工地上是知道施工的人员，这就要求施工员掌握图纸上的每一个细节，建筑CAD 就是绘制各种建筑图纸的（建筑施工图、结构施工图、水电施工图等等）所以CAD应该是我们每一个专业人士应该掌握的技能。
一、安装要求：为了给CAD一个优越的工作环境。
用户的计算机，应采用高档的CPU（最低512的如pentiun133以上的处理器如果性能太低CAD将运行缓慢影响绘图速度，其优越性无法体现 CAD安装的时候提供了一个很好的安装向导，可以按照安装向导的操作提示逐步进行安装。
提示：1安装完成后一定要重启计算机才能是配置生效2拷贝资料是一定要安装程序快捷方式没用一默认般在C盘3 CAD2006的安装序列号：191-75444444 （有注册机）CAD2007的安装序列号111-11111111二CAD的界面组成三、 CAD的基本操作1灵活的使用鼠标对提高绘图速度和绘图质量有着至关重要的作用，当鼠标在垫板上动时，鼠标的光标会在屏幕上不断的移动，光标所在屏幕上的位置不同，起形状也不同，所代表的含义也就不同，下面是各种光标形状所表示的含义：光标形状含义光标形状含义选择目标垂直移动正常选择水平移动正常绘图形状上右下移动输入状态上左下移动等待符号输入文本符号应用程序启动任意平移试图动态缩放调整命令窗口大小试图窗口缩放不动，绘图去会出现一手掌图形，这时移动鼠标，图形界限○1也随着这移动。
cad绘图精华知识点总结
cad绘图精华知识点总结一、CAD绘图基础知识1. 认识CAD软件CAD软件是一种专门用于进行工程设计和制图的计算机辅助设计软件。
常见的CAD软件有AutoCAD、SolidWorks、CATIA等。
2. CAD绘图的基本原理CAD绘图的基本原理是利用计算机来进行设计和制图，通过鼠标、键盘等输入设备来进行图形的绘制和编辑。
3. CAD绘图的基本操作CAD绘图的基本操作包括绘图、编辑、修边、复制、移动、旋转、缩放等，可以通过工具栏、菜单栏、命令栏来完成。
4. CAD绘图的坐标系统CAD绘图使用笛卡尔坐标系来描述图形的位置和大小，通常以原点为参考点，使用X、Y、Z轴来描述图形的位置。
5. CAD绘图的单位CAD绘图的单位有毫米、厘米、米等，要根据实际情况选择合适的单位，以保证绘图的精度。
6. CAD绘图的图层CAD绘图可以使用图层来分组和管理图形，可以对不同的图形进行不同的设置，便于调整和编辑。
7. CAD绘图的对象CAD绘图的对象有点、直线、圆、多边形等，可以通过不同的工具来进行创建和编辑。
8. CAD绘图的尺寸标注CAD绘图可以使用尺寸标注工具来添加尺寸标注，便于进行尺寸的测量和检查。
二、CAD绘图的进阶知识1. CAD绘图的实体建模CAD绘图可以使用实体建模来进行三维建模，通过立方体、球体、圆柱体、圆锥体等来进行构建。
2. CAD绘图的参数化设计CAD绘图可以使用参数化设计来实现图形的自动调整，通过定义参数和公式来实现图形的变化。
3. CAD绘图的曲线和曲面CAD绘图可以使用曲线和曲面来进行复杂图形的设计，可以使用贝塞尔曲线、样条曲线、NURBS曲线等。
4. CAD绘图的图形转换CAD绘图可以进行图形的转换，可以进行图形的平移、旋转、缩放、镜像等操作，使得图形更加灵活和多样化。
5. CAD绘图的图像处理CAD绘图可以进行图像的处理，可以进行图像的裁剪、修饰、填充、配色等操作，使得图像更加美观和生动。
《CAD制图基础培训》课件
块与外部参照
块
将多个对象组合成一个单独的实体，方便插入和修改。可以设置块的属性，如插入单位、缩放比例等 。
外部参照
将一个CAD文件作为参照附着到另一个CAD文件中，实现多个文件的关联和同步更新。
文字与表格
文字
在CAD制图中添加文字注释，设置字体 、大小、颜色等属性。可以使用单行或 多行文字工具，并可对文字进行编辑和 修改。
指导如何启动和退出CAD软件，以及如何创建新文件和打开已有文件。
基础命令
绘图命令
介绍常用的绘图命令，如直线、圆、 矩形等，以及如何使用这些命令绘制 简单的二维图形。
编辑命令
介绍常用的编辑命令，如移动、复制 、修剪等，以及如何使用这些命令对 已绘制的图形进行修改和调整。
视图控制
缩放和平移
介绍如何使用缩放和平移工具查看和调整绘图区域的视图。
复制对象
02
复制命令可以创建所选对象的副本。选择对象并指定新的位置
，即可创建对象的副本。
旋转对象
03
旋转命令可以改变对象的方向。选择对象并指定旋转中心，输
入旋转角度即可。
精确绘图工具
1 2 3
栅格和捕捉
栅格是显示在绘图区域中的格子，用于辅助绘图 和对齐。捕捉是自动将光标移动到栅格上的特定 点，以便精确绘图。
航空航天设计
利用CAD软件进行飞机、火箭等复 杂产品的设计。
04
CAD制图的基本流程
确定设计方案
明确设计目标，收集相关资料，进行 初步构思。
02
绘制草图
使用手绘或CAD软件绘制初步的草图 。
01
输出与归档
将最终的图纸输出为所需的格式，如 PDF、JPG、DWG等，并进行归档保 存。
cad制图的基本入门知识
非淡泊无以明志，非宁静无以致远。
——诸葛亮cad制图的基本入门知识cad制图的基本入门知识cad制图的基本入门知识基础1.设备绘图界限一般来说，如果用户不作任何设置，系统对作图范围没有限制，可以将绘图区看作是一幅无穷大的图纸。
格式-图形界线命令：limits出现四个选项：开、关、指定左下角点、指定右下角点。
2.设备绘图单位格式-单位命令：ddunits长度、角度、插入比例、方向3.对象选择三种方式选择：①直接选择②窗口选择(左选)③交叉选择(右选)。
当对象处于选择状态时，在其上会出现若干个带颜色的小方框，称为夹点。
工具-选项-选择集未选中：兰色选中：红色暂停：绿色夹点大小可调整。
4.快速缩放平移视图命令：zoom①全部缩放②范围缩放③比例缩放④窗口缩放⑤实时缩放标准工具栏中的“实时平移”按钮视图-缩放-范围5.设备捕捉和栅格①捕捉隐含分布在屏幕上的栅格点，当鼠标移动时，这些栅格点就像有磁性一样能够捕捉光标，使光标精确落到栅格点上。
利用栅格捕捉功能，使光标按指定的步距精确移动。
②栅格在所设绘图范围内，显示出按指定行间距和列间距均匀分布栅格点。
栅格是按照设置的间距显示在图形区域中的点，类似于纸中的方格的作用，栅格只能在图形界限内显示。
6.设置正交和极轴①正交类似丁字尺的绘图辅助工具，光标只能在水平方向的垂直方向上移动。
-2-正交模式和极轴追踪是不能同时人之为学，不日进则日退，独学无友，则孤陋而难成；久处一方，则习染而不自觉。
——《顾炎武》使用的。
②极轴追踪F10工具-草图设置-极轴追踪极轴角设置：5、10、15、18、22.5、30、45、90极轴角测量：绝对、相对上一段。
7.设置对象捕捉、对象追踪①对象捕捉在绘图过程中，可以使用光标自动捕捉到对象中特殊点，如端点、中点、圆心和交点等。
是使用最为方便和广泛的一种绘图辅助工具。
对象捕捉有两种方式：单点捕捉、对象捕捉单点捕捉执行过程中，对象捕捉不起作用。
