10kV电缆分支箱技术规范书
kV户外电缆分支箱技术规范书(
10kV户外电缆分支箱订货技术协议（需方）：（供方）1.总则2.遵循的主要标准我方遵循最新版本的国家标准（GB）、电力行业标准（DL）和国际单位制（SI）。
如果我方有自已的标准或规范，提供标准代号及其有关内容，并经需方同意后采用，但原则上采用更高要求的标准。
我方提供的产品满足本技术条件书规定的技术参数和要求以及如下的专用标准：GB 3804-2004 《3～63kV交流高压负荷开关》DL/T 791-2001 《户内交流充气式开关柜选用导则》GB/T 12706.4-2002《额定电压1kV(Um=1.2kV)～35kV(Um=40.5kV)挤包绝缘力电缆及附件第4部分:额定6kV(Um=7.2kV) ～35kV(Um=40.5kV电力电缆附件试验要求》JB/T 8144.1-1995 《额定电压26/35kV及以下电力电缆附件基本技术要求》GB 3906-2004 《3.6～40kV交流金属封闭开关设备》GB/T 11022-1999 《高压开关设备和控制设备标准的共用技术要求》DL/T 593-1996 《高压开关设备的共用订货技术导则》DL/T 404-1997 《户内交流高压开关柜订货技术条件》IEC 298-1990 《1kV以上52kV及以下交流金属封闭开关设备和控制设备》3.主要技术条件3.1 环境条件3.1.1 周围空气温度最高温度：55℃最热月平均温度： 35℃最低温度：-40℃最大日温差： 25K3.1.2海拔高度：≤2O00m3.1.3 环境湿度日平均相对湿度≤95%日平均水蒸汽压力值不超过2.2kPa月平均相对湿度≤90%月平均水蒸汽压力值不超过2.2kPa3.1.4 地震烈度：8度3.1.5安装场所：户外3.2 工程条件3.2.1 系统概况a. 系统额定电压：12kVb. 系统额定频率：50Hzc. 系统中性点接地方式：不接地、消弧线圈接地和小电阻接地。
3.2.2 新建或扩建工程。

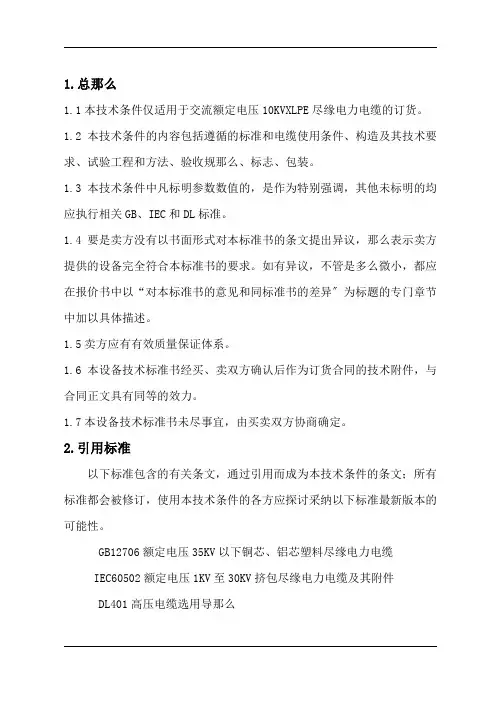

10KV电力电缆技术规范书
1.总那么1.1本技术条件仅适用于交流额定电压10KVXLPE尽缘电力电缆的订货。
1.2本技术条件的内容包括遵循的标准和电缆使用条件、构造及其技术要求、试验工程和方法、验收规那么、标志、包装。
1.3本技术条件中凡标明参数数值的，是作为特别强调，其他未标明的均应执行相关GB、IEC和DL标准。
1.4要是卖方没有以书面形式对本标准书的条文提出异议，那么表示卖方提供的设备完全符合本标准书的要求。
如有异议，不管是多么微小，都应在报价书中以“对本标准书的意见和同标准书的差异〞为标题的专门章节中加以具体描述。
1.5卖方应有有效质量保证体系。
1.6本设备技术标准书经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等的效力。
1.7本设备技术标准书未尽事宜，由买卖双方协商确定。
2.引用标准以下标准包含的有关条文，通过引用而成为本技术条件的条文；所有标准都会被修订，使用本技术条件的各方应探讨采纳以下标准最新版本的可能性。
GB12706额定电压35KV以下铜芯、铝芯塑料尽缘电力电缆IEC60502额定电压1KV至30KV挤包尽缘电力电缆及其附件DL401高压电缆选用导那么GB2952电缆外护层GB6995电线电缆识不标志3.使用条件各单位订货时应参照以下条文结合工程实际提出使用条件，并符合DL401的。
3.1运行条件系统额定电压：10KV系统最高运行电压：12KV系统中性点接地点式和电缆额定电压〔Uo/U〕：a.中性点不接地系统，电缆Uo/U为8.7/10KV；系统频率：50HZ3.2敷设条件：能够为直埋、排管、沟道、隧道、桥架等方式；沟道内积水时电缆可局部或完全浸于水中；直埋于高地下水位地区时电缆可能经常或周期性地被水浸泡。
3.3环境条件：四面空气温度最高温度：+400C最低温度：-300C最大日温差：250C日照强度：0.1W/cm2〔风速m/s〕海拔高度1100～1500m环境相对湿度日平均值：95%月平均值：90%3.3.4地震烈度：8度水平加速度：0.3 g垂直加速度：0.15 g污秽等级：Ⅲ级覆冰厚度：104.技术要求各单位在招标时，应要求厂商提供电缆结构尺寸、特性参数、结构图等技术资料和电缆构造各局部的原材料及其来源、性能指标等，并在供货合同中明确。

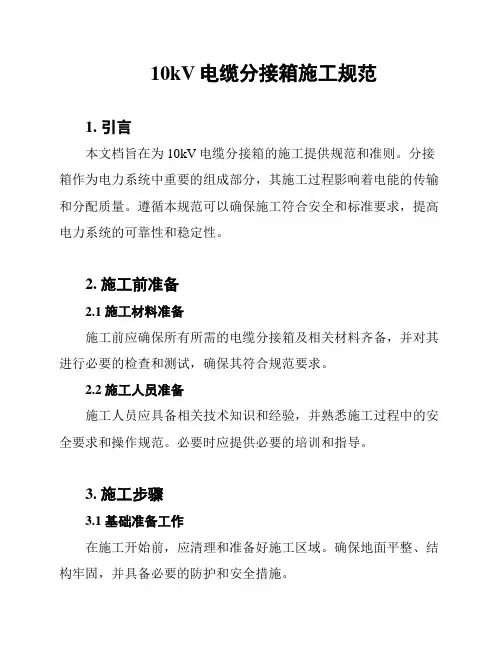

10kV电缆分接箱施工规范
10kV电缆分接箱施工规范1. 引言本文档旨在为10kV电缆分接箱的施工提供规范和准则。
分接箱作为电力系统中重要的组成部分，其施工过程影响着电能的传输和分配质量。
遵循本规范可以确保施工符合安全和标准要求，提高电力系统的可靠性和稳定性。
2. 施工前准备2.1 施工材料准备施工前应确保所有所需的电缆分接箱及相关材料齐备，并对其进行必要的检查和测试，确保其符合规范要求。
2.2 施工人员准备施工人员应具备相关技术知识和经验，并熟悉施工过程中的安全要求和操作规范。
必要时应提供必要的培训和指导。
3. 施工步骤3.1 基础准备工作在施工开始前，应清理和准备好施工区域。
确保地面平整、结构牢固，并具备必要的防护和安全措施。
3.2 电缆连接根据设计要求，进行电缆的连接工作。
应确保连接部位干净、整洁，并采取适当的接头保护措施。
3.3 防护措施为了保护电缆和分接箱的安全运行，应设置合适的防护措施，如接地装置、绝缘层和防护罩等。
3.4 接线调试完成接线后，对分接箱进行必要的调试和检查，确保其正常工作。
如存在异常情况，应及时处理。
3.5 安全检测施工完成后，应进行安全检测。
对分接箱的所有功能和安全措施进行全面检验，确保符合相关标准和规定。
4. 施工质量控制4.1 监督检查施工过程中，应进行监督检查，确保施工符合规范要求。
如发现问题或质量缺陷，应及时进行纠正和整改。
4.2 质量验收施工完成后，应进行质量验收。
对分接箱的各项功能和性能进行测试和评估，确保其符合设计要求和规范标准。
5. 安全和风险管理5.1 安全培训施工人员应接受相关的安全培训，了解施工过程中的安全风险和措施，并积极遵守安全操作规程。
5.2 风险评估在施工前，应进行风险评估，识别潜在的安全风险，并采取相应的措施进行预防和应对。
6. 管理和文件记录6.1 施工计划和组织施工前应制定详细的施工计划和组织安排，并确保施工过程按计划进行。
6.2 文件记录施工过程中应进行必要的文件记录，包括施工日志、检测报告和质量证明等。
10KV电缆分支箱(SAFE-12气体柜)
12 SF6 气体额定压力 13 SF6 气体泄露率 14 外箱体防护等级 15 出线插拔头（按出线数量配置）
卖方提供 ＜0.05%/年
IP3X
4.2 SF6负荷开关的技术要求
4.2.1 SF6负荷开关是具有合闸、分闸、接地功能的三工位负荷开关，互为机械闭锁。负
荷开关和接地开关应为不同的操作孔。
4.2.2 SF6负荷开关配置弹簧操作机构。
接而成，箱体底架槽钢必须经过喷砂、喷锌处理后，采用沥青漆重度防腐处理，保证底架
20 年不生锈。
4.1.15 箱体密封所采用的密封条必须是长寿命、高弹性产品，高压和低压的进出线电缆孔
采用方便于密封的敲落孔并配有足够数量的密封胶圈。
4.1.16 箱体所有门轴必须采用不锈钢材料制作，防止摩擦部位生锈，箱体所有锁盒采用户
本次电缆分支箱10台（一进四出，带计量），安装于户外。 4.1技术要求
4.1.1 分支箱设进线间隔 1 个，出线间隔 4 个，计量装置 1 套。进出线间隔均安装 SF6 负 荷开关。电缆肘型头由厂家负责提供，选用屏蔽式（可触摸）硅橡胶电缆肘型头，可扩充后 插头，多次拆卸安装使用，可带电插拔。
4.1.2 负荷开关、母线、分支铜排、绝缘子等所有一次带电部分均整体密封在不锈钢板 （≥3mm）焊接而成的充满SF6气体的箱体内，开关的套管和开关轴均用可靠的密封措施保 证气箱的气密性。气箱内部应具有防电弧故障的设计，气体年泄漏率不高于0.05％，并提 供国内权威机构的型式试验报告。 4.1.3 气箱设计有泄压通道（防爆膜）。当气箱内故障起弧时，SF6气体过气压可通过此泄 压通道向下或向后排出，确保在此极端事故下的人身安全。 4.1.4 具备完善的五防联锁功能（机械联锁），所有开关均能使用挂锁在各位置上进行锁 定。 4.1.5 应有清晰的中文标识，在开关面板上应有明显的一次接线图、开关状态位置的中文 标识、以及操作说明等。 4.1.6 气箱在零表压下，开关不进行任何操作时，在额定工况下可运行半小时。柜内套管、 支持绝缘件采用阻燃材料，其爬电比距须大于2.0cm/kV。 4.1.7 一次母线系统: 采用铜母线，置于SF6气箱内,接合处有防止电场集中和局部放电的 措施。 4.1.8 在整个长度延伸方向应有专用接地汇流母线,母线采用铜质,其电流密度在规定的接 地故障时,不超过200A/mm2,截面不小于100mm2，能承受的峰值和短时耐受电流不低于额定 值的87%。环网柜所有能够开启的柜门要求用铜编织带接地。接地汇流母线通过铜排与气箱 及外箱体连接成一个整体，使整台设备都处于良好的接地状态，确保操作人员的安全。
10kV电缆分接箱技术规范
10kV电缆分接箱技术规范2009-11-15实施目录前言 (2)1 范围 (2)2 规范性引用文件 (2)3 术语和定义 (3)4 使用条件 (3)5 技术要求 (4)6 试验要求 (7)7 标志、起吊、安装、运输和贮存 (7)8 技术文件 (8)前言为规范10kV电缆分接箱技术标准和要求，指导电网公司系统10kV 电缆分接箱的建设、改造和运行管理工作，依据国家和行业的有关标准和规程，特制定本规范。
10kV 电缆分接箱技术规范1 范围1.1 本规范规定了10kV 电缆分接箱的使用条件、性能参数、功能设计、结构材料、试验要求、标志、起吊、运输和贮存等方面内容。
1.2 本规范适用于额定电压为12kV、工作频率为50Hz的户外三相交流金属封闭电缆分接开关设备，也称为电缆分接箱。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准。
凡是不注日期的引用文件，其最新版本适用于本标准。
IEC 60694:2002 高压开关设备和控制设备标准的共用技术要求GB 3804-2004 3.6kV～40.5kV 高压交流负荷开关GB 3906-2006 3.6kV～40.5kV 交流金属封闭式开关设备和控制设备GB 16926-1997 交流高压负荷开关-熔断器组合电器GB/T 11022-1999 高压开关设备和控制设备标准的共用技术要求GB/T 12706.4-2002 挤包绝缘电力电缆及附件试验要求DL/T 404-2007 3.6kV～40.5kV 交流金属封闭式开关设备和控制设备DL/T 593-2006 高压开关设备和控制设备标准的共用技术要求DL/T 621-1997 交流电气装置的接地DL/T 791-2001 户内交流充气式开关柜选用导则JB/T 8144.1-1995 额定电压26/35kV 及以下电力电缆附件基本技术要求JB/T 10840-2008 3.6kV～40.5kV 高压交流金属封闭电缆分接开关设备3 术语和定义3.1 电缆分接开关设备主要由电缆附件构成的开关设备，完成配电系统中电力电缆线路汇集和分接功能的专用电气连接设备，也可以称作电缆分接箱；在其中可以包含开关设备，也可以不包含开关设备，即可分为带开关电缆分接箱、不带开关电缆分接箱。
高压电缆分支箱技术规范书
高压电缆分支箱技术规范书1、概述：EY.DFW□-12型户外高压电缆分接箱是额定电压12kV,额定电流630A及以下的户外高压电器设备，广泛用于电力电缆的联接和分支。
2、适用场所：本产品广泛应用于10kV及以下的电力系统中作电缆的联接和分支。
其联接方式简单、灵活方便、安全可靠。
箱体为不锈钢结构，坚固耐用。
带电部分为全绝缘、全密封结构。
如采用防洪可触摸型电缆头，还可以耐洪水侵泡，极大地提高了供电可靠性。
该产品广泛用于城市工业小区、住宅小区、商业中心、矿区、机场、铁道、风力发电站、开闭所和钢铁、石油、化工、水泥等大型企业以及其它场合的配电网。
特别适合城市道路电网改造工程，可大大节省电气设备和电缆投资。
提高供电可靠性。
3、正常使用条件：3.1 海拔高度 2000 m3.2 最高环境温度 + 55 ℃3.3 最低环境温度 -40 ℃3.4 日照强度 0.1W/cm²（风速：0.5m/s）3.5 最大日温差 25K3.6 户内相对湿度：日平均值≤95%，月平均值≤90%3.7 最大风速 35m/s(注：风速是指离地面10m高度的10min平均风速)3.8 荷载同时有10mm覆冰和17.5m/s的风速3.9 耐地震能力水平加速度0.2g；垂直加速度0.1g同时作用。
安全系数≥1.67。
3.10 系统额定频率： 50Hz3.11 安装位置户外4、型号含义：5、EY.DFW□-12型电缆分支箱结构性能特点电缆分接箱是户外高压开关设备，因此必须具备防雨、防锈、通风散热、防触电、防盗和安装维护方便等功能。
我公司生产的户外电缆分接箱，其箱体两侧下部设有百叶窗（内焊Φ1钢丝网）进风口；在箱体顶盖设有出风口，隐藏于顶檐下面，顶盖为空气夹层式双层结构；箱体底座设有可拆卸隔板、电缆进出口和通风孔，可防止小动物进入。
这样形成自下而上的对流空气，使箱体具有良好的隔热、通风、防雨效果。
在外表面明显位置喷涂醒目的“高压危险”警告文字和警告符号。
技术规范(0204)10KV电缆分接箱..
户外高压电缆分接箱一、货物需求明细表二、参考的主要标准电缆分接箱除应满足本标书要求外，还应符合下列国家现行有关标准的规定：1 GB3804-2004《3~63kV交流高压负荷开关》。
2 GB311.1-97和GB311.2-311.6--83《高电压试验技术》。
3 GB763《交流高压电器在长期工作的发热》。
4 GB2706《交流高压电器动热稳定试验方法》。
5 GB3309-89《高压开关设备在常温下的机械试验》6 JB/DQ2080《高压开关设备防雨试验方法》7 GB311-83《高压输变电设备绝缘配合》8 GB4208-2008《外壳防护等级（IP代码）》9 国家现行包装运输标准。
三. 环境条件1使用环境条件:2电缆分接箱技术要求2.1 额定电压:10kV;最高电压:12kV2.2 额定频率:50Hz2.3 额定电流:630A2.4 额定绝缘水平：户外电缆分接箱的各组成部分的绝缘水平应符合GB311.1~GB311.6的规定。
额定绝缘水平单位：kV2.5 短时耐受电流（有效值）: 20kA(3S)。
2.6 断路器、负荷开关关合电流（峰值）：50kA2.7柜内母线断路器及负荷开关必须密封在SF6不锈钢气箱中，不锈钢气箱采用国标304不锈钢板，不锈钢厚度≥5mm，实现SF6气体全密封、全绝缘。
2.8 年泄漏率：≤0.1%/年。
2.9内燃弧耐受能力：为了保证人身安全，在额定短路电流下0.5秒的内燃弧对操作人员不构成任何危险。
2.10电缆分接箱具有完全免维护的特点，完全免维护寿命可达20年。
2.11开关设备可根据实际需求设置负荷开关可视观察窗、接地开关观察窗四、技术条件1、负荷开关1. 1开关产品必须是BKE、珠海许继电气有限公司、正泰电气等同类型产品。
1．2负荷开关要求为弹簧操作机构，操作方式：手动操作1．3负荷开关必须采用小型化封闭式电气设备，结构紧凑、体积尽量小、安装简单、操作方便，具有免维护的特点。
10kV电缆分接箱技术规范书
.10kV欧式电缆分接箱技术规范书（2010.01）XXX公司年月1.总则1.1本设备技术规范书适用于10kV加强绝缘型欧式、美式电缆分接箱，本技术规范书提出了该产品的功能设计、结构、性能、和试验等方面的技术要求。
1.2需方在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，未对一切技术细则作出规定，也未充分引述有关标准和规范的条文，供方应提供一套满足本规范书和现行有关标准要求的高质量产品及其相应服务。
1.3如果供方没有以书面形式对本规范书的条款提出异议，则意味着供方提供的设备（或系统）完全满足本规范书的要求。
如有异议，应在投标书中以“对规范书的意见和与规范书的差异”为标题的专门章节加以详细描述。
1.4本设备技术规范书经需供双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.5供方须执行现行国家标准和行业标准。
应遵循的主要现行标准如下。
本技术规范出版时，所示版本均为有效。
所有标准都会被修订，供需双方应探讨使用下列标准最新版本的可能性。
有矛盾时，按现行的技术要求较高的标准执行。
JB 8144-1995 《额定电压26/35kV及以下电力电缆附件基本技术要求》GB／T 12706 额定电压lkV(Um=1.2kV)到35kV(Um=40.5kV)挤包绝缘电力电缆及其附件GB 11033 额定电压26／35kV及以下电力电缆附件基本技术要求GB 5589 电缆附件试验方法CB 9327 电缆导体压缩和机械连接接头试验方法GB 14315 电线电缆导体用压接型铜、铝接线端子和连接管》DL/T593—1996 《高压开关设备的共用订货技术导则》2.正常使用环境条件2.1周围空气温度：最高气温：＋40℃最低气温：－15℃最高日平均气温：＋30℃最高年平均气温：＋20℃最大日温差：25K2.2 海拔：不超过1000m；2.3 风速：不大于25m/s；2.4 环境湿度：月平均值不大于90%；日平均值不大于95%；2.5 耐地震能力地震烈度：8级地面水平加速度： 0.2g;地面垂直加速度：0.1g;2.6安装地点的倾斜度：不大于3°3.技术参数及要求3.1结构要求3.1．1电缆分接箱体采用防雨造型，厚度2mm以上敷铝锌板多重折边工艺或不锈钢板加静电喷涂壳体或非金属新型复合耐火材料。
kV电缆分支箱技术规范书
电缆分接箱技术规范书二○一一年二月I、货物需求一览表II、技术规范书1 范围本技术规范规定了电缆分接箱的使用条件、主要技术参数、功能设计、结构、性能、安装和试验等方面的技术要求。
本技术规范适用于江苏省电力公司所需的电缆分接箱。
本技术规范提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，设备生产厂家应提供符合本技术规范、国家标准、电力行业标准以及国际标准的优质产品。
本技术规范所使用的标准与设备生产厂家所执行的标准不一致时，按较高标准执行。
2 规范性引用文件供货方应使用最新颁布执行的国家标准、行业标准和IEC标准，在用户方同意时可以使用其他性能更高的标准。
行业标准中已对产品质量分等作出规定的条款，供货方所提供的产品性能应达到优等品的标准。
下列标准所包含的有关条文，通过引用而构成为本技术条件的条文。
所有标准都会被修订，使用本技术条件的各方应探讨采用下列标准最新版本的可能性。
GB 7251 低压成套开关设备和控制设备GB 4720 低压电器电控设备3 使用环境条件海拔高度 1000 m最高环境温度 + 45 ℃最低环境温度 -25 ℃日照强度 cm²（风速：0.5m/s）最大日温差 25K户内相对湿度：日平均值≤95%，月平均值≤90%最大风速 35m/s(注：风速是指离地面10m高度的10min平均风速)荷载同时有10mm覆冰和17.5m/s的风速耐地震能力地面水平加速度0.2g；垂直加速度0.1g同时作用。
采用共振、正弦、拍波试验方法；激振5次，每次5波，每次间隔2s。
安全系数不小于。
系统额定频率： 50Hz4 技术参数及要求额定电压： kV额定频率： 50 Hz额定电流：a. 进线回路：≥T400A～630Ab. 出线回路≥T100A～400Ac. 母线：铜排≥TMY-60×6 mm2温升：主回路在额定电流和额定频率下的温升，除应遵守GB/T 1102-99的规定外，柜内各组件的温升值不得超过该组件的相应标准的规定，可触及的外壳和盖板的温升不得超过30K。
技术规范(0204)10KV电缆分接箱
户外高压电缆分接箱一、货物需求明细表二、参考的主要标准电缆分接箱除应满足本标书要求外，还应符合下列国家现行有关标准的规定：1 GB3804-2004《3~63kV交流高压负荷开关》。
2 GB311.1-97和GB311.2-311.6--83《高电压试验技术》。
3 GB763《交流高压电器在长期工作的发热》。
4 GB2706《交流高压电器动热稳定试验方法》。
5 GB3309-89《高压开关设备在常温下的机械试验》6 JB/DQ2080《高压开关设备防雨试验方法》7 GB311-83《高压输变电设备绝缘配合》8 GB4208-2008《外壳防护等级（IP代码）》9 国家现行包装运输标准。
三. 环境条件1使用环境条件:2电缆分接箱技术要求2.1 额定电压:10kV;最高电压:12kV2.2 额定频率:50Hz2.3 额定电流:630A2.4 额定绝缘水平：户外电缆分接箱的各组成部分的绝缘水平应符合GB311.1~GB311.6的规定。
额定绝缘水平单位：kV2.5 短时耐受电流（有效值）: 20kA(3S)。
2.6 断路器、负荷开关关合电流（峰值）：50kA2.7柜内母线断路器及负荷开关必须密封在SF6不锈钢气箱中，不锈钢气箱采用国标304不锈钢板，不锈钢厚度≥5mm，实现SF6气体全密封、全绝缘。
2.8 年泄漏率：≤0.1%/年。
2.9内燃弧耐受能力：为了保证人身安全，在额定短路电流下0.5秒的内燃弧对操作人员不构成任何危险。
2.10电缆分接箱具有完全免维护的特点，完全免维护寿命可达20年。
2.11开关设备可根据实际需求设置负荷开关可视观察窗、接地开关观察窗四、技术条件1、负荷开关1. 1开关产品必须是BKE、珠海许继电气有限公司、正泰电气等同类型产品。
1．2负荷开关要求为弹簧操作机构，操作方式：手动操作1．3负荷开关必须采用小型化封闭式电气设备，结构紧凑、体积尽量小、安装简单、操作方便，具有免维护的特点。
10KV电缆分接箱技术协议书
10kV电缆分接箱技术协要求一、采用并符合的技术标准GB/T16927-97 《高电压试验技术》JB/T8138-95 《电缆附件试验方法》GB/T11022-1999 《高压开关设备和控制设备标准的共用技术要求》GB3804-90 《3～63KV交流高压负荷开关》GB11033 《额定电压26/35kV及以下电力电缆附件基本技术要求》IEC298-1990 《1～52KV交流金属封闭开关设备和控制设备》DL/593-96 《高压开关设备的共用订货技术条件》DL/T404-1997 《户内交流高压开关柜订货技术条件》GB3906-1991 《3~35kV交流金属封闭开关设备》GB11022-1999 《高压开关设备和控制设备标准的共用技术要求》GB763-90 《交流高压电器在长期工作时的发热》GB2706-89 《交流高压电器动、热稳定试验方法》GB1985-89 《交流高压隔离开关和接地开关》GB3309-1991 《高压开关设备常温下的机械试验》GB7354-87 《局部放电测量》GB/T13384-92 《机电产品包装通用技术条件》二、主要技术条件2.1 环境条件2.1.1 周围空气温度最高温度： 55℃最低温度: -35℃最热月平均温度： 35℃最大日温差: 30℃2.1.2 海拔高度: ≤2000m2.1.3 最大风速: 35m/s2.1.4 环境湿度: 日平均相对湿度不大于95%月平均相对湿度不大于90%日平均水蒸汽压力值不超过2.2kPa月平均水蒸汽压力值不超过1.8kPa2.1.5 地震烈度：≤8度水平方向加速度：≤0.3g垂直方向加速度：≤0.15g水平方向和垂直方向同时作用时,安全系数为1.672.1.6 覆冰厚度： 10mm2.1.7 地面倾斜度≤32.1.8 污秽等级：Ⅲ级2.1.9 安装场所：户外。
安装地点无火灾、爆炸危险，无严重污秽，无化学腐蚀及剧烈震动。
3.2 工程条件3.2.1 系统概况a. 系统额定电压： 10kVb. 系统最高工作电压：12kVc. 系统额定电流： 630Ad. 系统额定频率： 50Hze. 系统中性点接地方式：非有效接地系统3.2.2 新建或扩建工程，基础新建。
10kV电缆分支箱技术规范书
10kV电缆分接箱技术规范书I、货物需求一览表序号项目单位工程名称物资名称型号规格技术参数数量交货期交货地点796 电缆分接箱T接式，12kV,630A,一进二出,带三相故障指示器，带电指示器1796T接式，12kV,630A,一进三出,带三相故障指示器，带电指示器1T接式，12kV,630A,一进四出,带三相故障指示器，带电指示器II、技术规范书1 范围本技术规范规定了10kV电缆分接箱的使用条件、主要技术参数、功能设计、结构、性能、安装和试验等方面的技术要求。
本技术规范适用于江苏省电力公司所需的10kV电缆分接箱。
本技术规范提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，设备生产厂家应提供符合本技术规范、国家标准、电力行业标准以及国际标准的优质产品。
本技术规范所使用的标准如遇与设备生产厂家所执行的标准不一致时，按较高标准执行。
2 规范性引用文件供货方应使用最新颁布执行的国家标准、行业标准和IEC标准，在用户方同意时可以使用其他性能更高的标准。
行业标准中已对产品质量分等作出规定的条款，供货方所提供的产品性能应达到优等品的标准。
下列标准所包含的有关条文，通过引用而构成为本技术条件的条文。
所有标准都会被修订，当这些标准修订后，使用本标准者应引用下列标准最新版本的有关条文。
GB 311.1 高压输变电设备的绝缘配合GB 1984 高压交流断路器GB 1408.1 固体绝缘材料工频电气强度的试验方法GB 3804 3.6kV～40.5kV高压交流负荷开关GB 3906 3.6kV～40.5kV交流金属封闭开关设备和控制设备GB 4208 外壳防护等级GB/T 11022 高压开关设备和控制设备标准的共用技术要求DL/T 402 交流高压断路器订货技术条件DL/T 593 高压开关设备和控制设备标准的共用技术要求DL/T 615 交流高压断路器参数选用导则GB 3309高压开关设备常温下的机械试验GB 11033.3额定电压26/35kV及以下电力电缆附件基本技术要求江苏省电力公司苏电生[2002]320号《电力设备交接和预防性试验规程》江苏省电力公司《10kV配电设备技术规范》3 使用环境条件3.1 海拔高度 1000 m3.2 最高环境温度 + 40 ℃3.3 最低环境温度 -25 ℃3.4 日照强度 0.1W/cm2（风速：0.5m/s）3.5 最大日温差 25K3.6 户内相对湿度：日平均值≤95%，月平均值≤90%3.7 最大风速 35m/s(注：风速是指离地面10m高度的10min平均风速)3.8 荷载同时有10mm覆冰和17.5m/s的风速3.9 耐地震能力水平加速度0.2g；垂直加速度0.1g同时作用。
G06配电网10kV开关柜、电缆分接箱技术规范书
配电网10kV开关柜、户外环网箱、电缆分接箱技术规范前言按照南方电网有限责任公司管理思想现代化、管理制度规范化、管理手段信息化、管理机制科学化的要求，科学地建立健全中山供电局的标准体系，指导和规范本企业配电运行管理的工作，实现配电运行管理标准化、科学化、现代化，加速技术进步和提高企业经济效益，特制定本规范。
本规范执行国家和行业有关法律、法规、规程和规范，执行南方电网公司、广东电网公司的有关文件精神，并结合中山供电局的实际而制定。
本规范由中山供电局生技部负责解释。
1、应遵循标准规范中所有设备及其备品备件，除本规范中规定的技术参数和要求外，均应遵循最新版本的国家标准（GB）、电力行业标准（DL）和国际单位制（SI）。
如果供方有自已的标准或规范，应提供标准代号及其有关内容，并须经需方同意后方可采用，但原则上采用更高要求的标准。
现行标准如下：GB 16926-1997 《交流高压负荷开关—熔断器组合电器》GB 3804-2004 《3.6kV～40.5kV高压交流负荷开关》GB 3906-1991 《3-35kV交流金属封闭开关设备》GB/T 11022-1999 《高压开关设备和控制设备标准的共用技术要求》IEC 420:1990 《高压交流负荷开关—熔断器的组合电器》DL/T 593-1996 《高压开关设备的共用订货技术导则》IEC 298-1990 《1kV以上52kV及以下交流金属封闭开关设备和控制设备》DL/T 404-1997 《户内交流高压开关柜订货技术条件》DL/T791-2001 《户内交流充气式开关柜选用导则》GB1984-2003 《高压交流断路器》2. 环境及系统条件2.1环境条件2.1.1 周围空气温度最高温度: 45℃(24小时内平均值≤35℃)最热月平均温度： 30℃最低温度: -10℃最大日温差: 25K2.1.2 海拔高度: ≤1000m2.1.3 环境湿度: 日平均相对湿度不大于95%日平均水蒸汽压力值不超过2.2kPa月平均相对湿度不大于90%月平均水蒸汽压力值不超过1.8kPa2.1.4 地震烈度：7度2.1.5 污秽等级：Ⅲ级2.1.6安装场所：户内、户外2.2系统条件2.2.1 系统电压：10kV2.2.2系统频率：50Hz2.2.3系统中性点接地方式：不接地、消弧线圈接地。
