变压器基本工作原理
变压器的基本工作原理解析

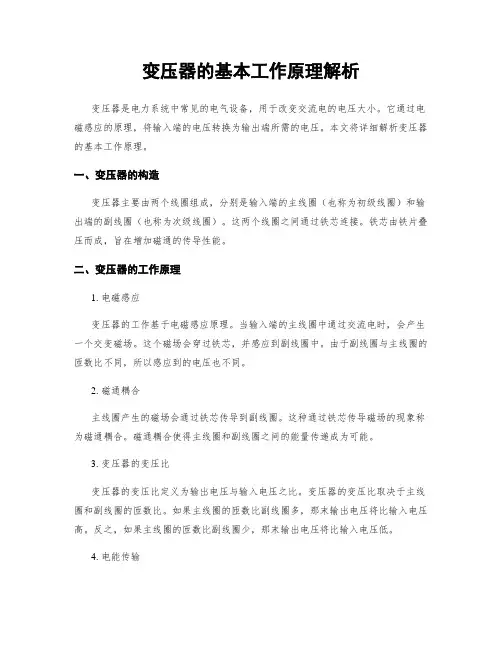

变压器的基本工作原理解析变压器是电力系统中常见的电气设备，用于改变交流电的电压大小。
它通过电磁感应的原理，将输入端的电压转换为输出端所需的电压。
本文将详细解析变压器的基本工作原理。
一、变压器的构造变压器主要由两个线圈组成，分别是输入端的主线圈（也称为初级线圈）和输出端的副线圈（也称为次级线圈）。
这两个线圈之间通过铁芯连接。
铁芯由铁片叠压而成，旨在增加磁通的传导性能。
二、变压器的工作原理1. 电磁感应变压器的工作基于电磁感应原理。
当输入端的主线圈中通过交流电时，会产生一个交变磁场。
这个磁场会穿过铁芯，并感应到副线圈中。
由于副线圈与主线圈的匝数比不同，所以感应到的电压也不同。
2. 磁通耦合主线圈产生的磁场会通过铁芯传导到副线圈。
这种通过铁芯传导磁场的现象称为磁通耦合。
磁通耦合使得主线圈和副线圈之间的能量传递成为可能。
3. 变压器的变压比变压器的变压比定义为输出电压与输入电压之比。
变压器的变压比取决于主线圈和副线圈的匝数比。
如果主线圈的匝数比副线圈多，那末输出电压将比输入电压高。
反之，如果主线圈的匝数比副线圈少，那末输出电压将比输入电压低。
4. 电能传输变压器通过磁通耦合实现了电能的传输。
当交流电通过主线圈时，主线圈中的电流会产生一个交变磁场。
这个磁场会感应到副线圈中，并产生一个交变电压。
这样，输入端的电能就被传输到了输出端。
三、变压器的工作特点1. 无功功率传输变压器的工作并不会改变输入电能的功率大小，只是改变了电压大小。
因此，变压器属于无功功率传输的设备。
2. 高效率变压器的能量传输是通过磁场的感应实现的，并且没有机械传动部件，因此能量的损耗相对较小，使得变压器的效率很高。
3. 绝缘性能变压器的主线圈和副线圈之间通过绝缘材料进行绝缘，以防止电流短路和电弧现象的发生。
4. 可调性变压器的变压比可以根据需要进行调整，以满足不同场合的电压需求。
四、应用领域变压器广泛应用于电力系统、工业生产、电子设备等领域。
变压器基本工作原理
2、变压器的事故过负荷
变压器的事故过负荷，也称短时急救 过负荷。当电力系统发生事故时，保 证不间断供电是首要任务，变压器绝 缘老化加速是次要的。所以，事故过 负荷和正常过负荷不同，它是以牺牲 变压器寿命为代价的。事故过负荷时， 绝缘老化率容许比正常过负荷时高得 多，即容许较大的过负荷，但我国规 定绕组最热点的温度仍不得超过140℃。
5、空载损耗
：是以额定频率的正弦交流额定电压 施加于变压器的一个线圈上（在额定 分接头位置），而其余线圈均为开路 时，变压器所吸取的功率，用以供给 变压器铁芯损耗（涡流和磁滞损耗）
6．短路损耗
：是以额定频率的额定电流通过变压 器的一个线圈，而另一个线圈接线短 路时，变压器所吸收的功率，它是变 压器线圈电阻产生的损耗，即铜损 （线圈在额定分接点位置，温度 70℃）。
变压器
1－高压套管；2－高压中性套管；3－低压套管；4－分接头切换操作器；5－名牌；6－ 油枕；7－ 冷却器风扇；8－油泵；9－油温指示器；10－绕组温度指示器；11－油位计； 12－压力释放装置；13－油流指示器；14－气体（瓦斯）继电器；15－人孔；16－干燥 和过滤阀；17－真空阀
一、变压器的基本工作原理
1．额定容量SN
额定容量是设计规定的在额定条件使 用时能保证长期运行的输出能力，单 位为KVA或MVA。对于三相变压器而 言，额定容量是指三相总的容量。
2．额定电压UN
额定电压是由制造厂规定的变压器在空载时 额定分接头上的电压，在此电压下能保证长 期安全可靠运行，单位为V或KV。当变压器 空载时，一次侧在额定分接头处加上额定电 压U1N，二次侧的端电压即为二次侧额定电 压U2N。对于三相变压器，如不作特殊说明， 铭牌上所标明的有关参数例如额定电流是线 电流，额定电压是指线电压；而单相变压器 是指相电压（如525／√3KV）。
变压器的工作原理
变压器的工作原理一、引言变压器是电力系统中常见的电气设备，用于改变交流电的电压和电流。
本文将详细介绍变压器的工作原理，包括基本原理、结构和工作过程。
二、基本原理1. 电磁感应定律根据法拉第电磁感应定律，当一个导体在磁场中运动或者磁场变化时，会在导体中产生感应电动势。
变压器利用这一原理实现电压的转换。
2. 互感现象互感现象是指两个或者多个线圈通过磁场相互耦合时，其中一个线圈中的电流变化会在其他线圈中产生感应电动势。
变压器中的两个线圈分别称为主线圈和副线圈。
三、变压器的结构1. 铁心变压器的铁心是由硅钢片叠压而成，主要作用是提高磁通的传导性能，并减少铁损耗。
2. 主线圈主线圈是变压器的输入线圈，通常由较粗的导线绕制而成。
当主线圈中通过交流电流时，会在铁心中产生磁场。
3. 副线圈副线圈是变压器的输出线圈，通常由较细的导线绕制而成。
副线圈通过互感现象与主线圈相连，将主线圈中的磁场转换为感应电动势。
四、变压器的工作过程1. 变压器的工作原理可以分为两个阶段：磁场建立和磁场消失。
2. 磁场建立阶段当交流电通过主线圈时，产生的交变电流会在主线圈中产生交变磁场。
由于主线圈和副线圈之间的互感作用，副线圈中也会产生交变电动势。
3. 磁场消失阶段当交流电的方向改变时，主线圈中的交变磁场也会改变方向。
这个变化的磁场会在副线圈中产生感应电动势，导致副线圈中的电流方向发生变化。
4. 变压器的电压转换根据互感现象，变压器中主线圈和副线圈的匝数比可以决定输出电压与输入电压的比例关系。
当主线圈匝数较大时，输出电压相对较低；当主线圈匝数较小时，输出电压相对较高。
五、总结变压器是一种基于电磁感应和互感现象的电气设备，用于改变交流电的电压和电流。
它由铁心、主线圈和副线圈组成。
变压器的工作过程包括磁场建立和磁场消失两个阶段，通过互感现象实现电压的转换。
变压器在电力系统中起到了重要的作用，广泛应用于输电、配电和电子设备中。
变压器的基本工作原理
变压器的基本工作原理

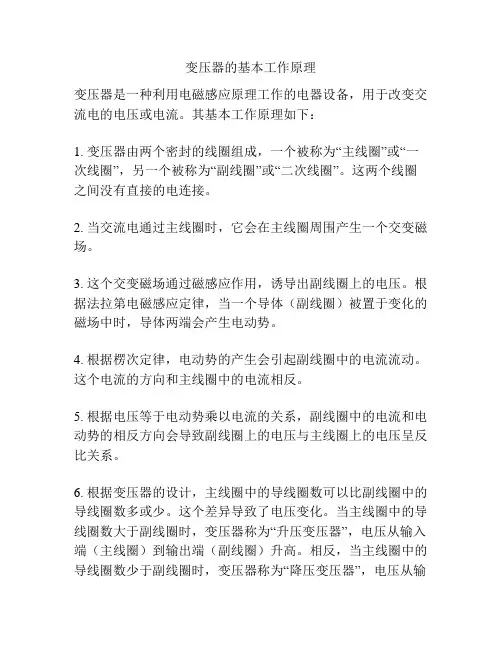

变压器是一种利用电磁感应原理工作的电器设备，用于改变交流电的电压或电流。
其基本工作原理如下：
1. 变压器由两个密封的线圈组成，一个被称为“主线圈”或“一次线圈”，另一个被称为“副线圈”或“二次线圈”。
这两个线圈之间没有直接的电连接。
2. 当交流电通过主线圈时，它会在主线圈周围产生一个交变磁场。
3. 这个交变磁场通过磁感应作用，诱导出副线圈上的电压。
根据法拉第电磁感应定律，当一个导体（副线圈）被置于变化的磁场中时，导体两端会产生电动势。
4. 根据楞次定律，电动势的产生会引起副线圈中的电流流动。
这个电流的方向和主线圈中的电流相反。
5. 根据电压等于电动势乘以电流的关系，副线圈中的电流和电动势的相反方向会导致副线圈上的电压与主线圈上的电压呈反比关系。
6. 根据变压器的设计，主线圈中的导线圈数可以比副线圈中的导线圈数多或少。
这个差异导致了电压变化。
当主线圈中的导线圈数大于副线圈时，变压器称为“升压变压器”，电压从输入端（主线圈）到输出端（副线圈）升高。
相反，当主线圈中的导线圈数少于副线圈时，变压器称为“降压变压器”，电压从输
入端到输出端降低。
总的来说，变压器的工作原理可以简述为：利用主副线圈之间的电磁感应作用，将交流电的电压或电流从一个级别转换到另一个级别。
通过改变主副线圈的匝数比例，可以实现电压的升/降。
变压器工作原理和图纸详解
变压器工作原理和图纸详解变压器工作原理：变压器是一种通过电磁感应现象将交流电的电压和电流从一个电路传递到另一个电路而进行电能转换的装置。
它主要由一个铁芯和多个线圈组成。
变压器的工作原理可以简单概括为：通过交变电压的施加在一个线圈（称为主线圈，也叫初级线圈）上，线圈中会产生一个交变磁场。
然后，这个交变磁场会穿透另一个线圈（称为副线圈，也叫次级线圈），从而在次级线圈上诱发出一定的电压和电流。
根据电磁感应定律，主线圈和次级线圈的电压与匝数之比等于电流与匝数之比。
具体来说，当交变电压施加在主线圈上时，主线圈中的电流和磁场大小随着时间的变化而变化。
这一变化的磁场会穿过副线圈，并诱发出在副线圈上的电压和电流。
根据电磁感应定律，两个线圈之间的电压比（称为变比）与两个线圈的匝数比成正比。
如果副线圈的匝数较大，则变压器可以实现电压升高（升压变压器）；相反，如果副线圈的匝数较小，则变压器可以实现电压降低（降压变压器）。
图纸详解：请注意，由于限制，无法提供实际图纸。
下述文字仅为图纸详解描述。
1. 变压器的图纸通常由两个线圈（主线圈和副线圈）和一个铁芯组成。
线圈由导线绕制而成，而铁芯则由硅钢片叠加而成。
图纸上应该能够清楚地展示这些组件的位置和相互关系。
2. 主线圈和副线圈的形状应该可见。
这两个线圈通常是一个平面线圈，类似于一个螺旋形，或者一个方形线圈，根据具体的设计而定。
主线圈和副线圈应该被正确地连接到电源和负载上。
这些连接可以通过箭头和注释来表示。
3. 铁芯应该被正确地放置在线圈之间，通常是垂直放置。
图纸上应该清楚地展示铁芯的形状和尺寸，以及其与线圈的相对位置。
4. 图纸应该标明主线圈和副线圈的匝数，以及变压器的变比。
这些标记可以在线圈的周围，或者直接在线圈内部显示。
5. 图纸上应该还包括各个连接点、绕组方向、绕组的层数等详细信息，以便实际制造和组装变压器。
以上是对变压器工作原理和图纸的详解，希望能对您有所帮助！。
变压器的基本工作原理解析

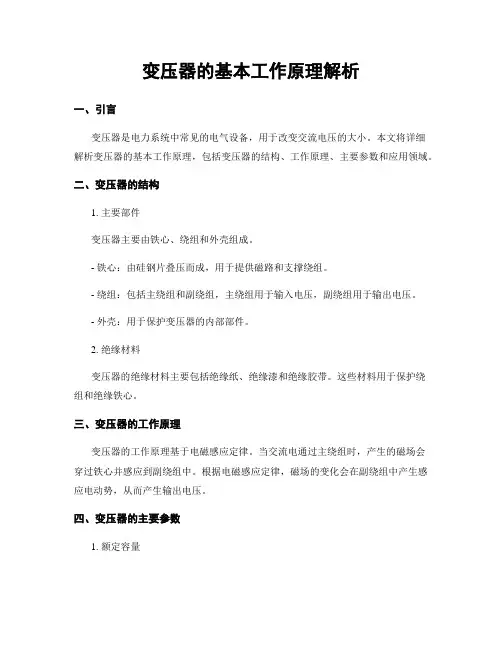

变压器的基本工作原理解析一、引言变压器是电力系统中常见的电气设备，用于改变交流电压的大小。
本文将详细解析变压器的基本工作原理，包括变压器的结构、工作原理、主要参数和应用领域。
二、变压器的结构1. 主要部件变压器主要由铁心、绕组和外壳组成。
- 铁心：由硅钢片叠压而成，用于提供磁路和支撑绕组。
- 绕组：包括主绕组和副绕组，主绕组用于输入电压，副绕组用于输出电压。
- 外壳：用于保护变压器的内部部件。
2. 绝缘材料变压器的绝缘材料主要包括绝缘纸、绝缘漆和绝缘胶带。
这些材料用于保护绕组和绝缘铁心。
三、变压器的工作原理变压器的工作原理基于电磁感应定律。
当交流电通过主绕组时，产生的磁场会穿过铁心并感应到副绕组中。
根据电磁感应定律，磁场的变化会在副绕组中产生感应电动势，从而产生输出电压。
四、变压器的主要参数1. 额定容量变压器的额定容量是指变压器能够持续供应的最大功率。
常见的额定容量单位为千伏安（KVA）。
2. 额定电压变压器的额定电压是指变压器的设计电压。
主绕组和副绕组的额定电压决定了输入和输出电压的大小。
3. 额定频率变压器的额定频率是指变压器设计时所考虑的电源频率。
在电力系统中，常见的额定频率为50Hz或者60Hz。
五、变压器的应用领域变压器广泛应用于电力系统、工业生产和家庭用电等领域。
1. 电力系统：变压器用于电力输送和配电系统中，将高压电转换为低压电以供用户使用。
2. 工业生产：变压器用于工业设备的电源供应，如机电、照明设备等。
3. 家庭用电：变压器用于家庭电器的电源供应，如电视、冰箱、空调等。
六、总结本文详细解析了变压器的基本工作原理，包括变压器的结构、工作原理、主要参数和应用领域。
变压器作为电力系统中重要的电气设备，在能源转换和供电领域发挥着重要作用。
通过深入了解变压器的工作原理，我们可以更好地理解和应用这一设备。
变压器的工作原理
变压器的工作原理一、引言变压器是电力系统中常用的电气设备，用于改变交流电的电压和电流。
本文将详细介绍变压器的工作原理，包括基本原理、主要组成部份以及工作过程。
二、基本原理变压器的工作原理基于电磁感应定律。
当交流电通过一个线圈时，会在线圈中产生磁场。
当另一个线圈挨近时，磁场会穿过第二个线圈，从而在第二个线圈中产生感应电动势。
这种通过磁场传递能量的现象被称为互感现象。
三、主要组成部份1. 磁芯：变压器的磁芯通常由铁芯制成，用于增强磁场的传导能力。
铁芯通常采用硅钢片叠压而成，以减少铁芯中的涡流损耗。
2. 一次线圈（原边线圈）：一次线圈是与电源连接的线圈，通过一次线圈流过的电流产生磁场。
3. 二次线圈（副边线圈）：二次线圈是与负载连接的线圈，通过互感现象从一次线圈中感应出电动势，从而产生二次电流。
4. 绝缘层：绝缘层用于隔离线圈和磁芯，防止电流短路和电击危（wei）险。
四、工作过程变压器的工作过程可以分为两个阶段：空载和负载。
1. 空载：在空载状态下，变压器的二次侧没有负载，即没有电流通过。
一次线圈中的交流电流会产生磁场，通过磁感应作用，将能量传递到二次线圈中。
由于二次线圈没有负载，所以几乎没有电流流过。
2. 负载：当负载连接到变压器的二次侧时，二次线圈中会有电流流过。
根据电磁感应定律，二次线圈中的电流会产生磁场，这个磁场会与一次线圈的磁场相互作用，从而改变一次线圈中的电流。
变压器的工作原理可以用以下公式来表示：V1 / V2 = N1 / N2其中，V1和V2分别表示一次侧和二次侧的电压，N1和N2表示一次侧和二次侧的匝数。
五、应用领域变压器广泛应用于电力系统中，主要用于以下领域：1. 输电：变压器用于将发电厂产生的高电压电能升压为输电路线所需的高压，以减少输电过程中的能量损耗。
2. 配电：变压器用于将输电路线的高压电能降压为适合于工业、商业和家庭用电的低压。
3. 电子设备：变压器用于电子设备中，将电网提供的交流电转换为适合于电子设备的低压和稳定电流。
变压器基本工作原理
变压器基本工作原理
变压器是一种电气设备，它通过电磁感应的原理将输入电压转换为输出电压。
其基本工作原理可以归纳为以下几个方面：
1. 电磁感应定律：根据法拉第电磁感应定律，在变压器的铁芯上绕制有两个相互绝缘的线圈，即主线圈（也称为初级线圈）和副线圈（也称为次级线圈）。
当主线圈中有交流电流通过时，将会在铁芯内产生一个变化的磁场。
2. 磁耦合效应：由于电磁感应的存在，主线圈中产生的磁场会通过铁芯传导到副线圈中。
在副线圈中，由于磁场的变化，将会产生感应电动势。
而感应电动势的大小与线圈的匝数成正比，即副线圈匝数的增加将会使输出电压增加。
3. 变压器的变压比：根据电磁感应定律，主线圈和副线圈中的感应电动势与其匝数成正比。
因此，变压器的变压比可以通过改变主线圈和副线圈的匝数比来实现。
如果副线圈匝数远大于主线圈匝数，输出电压将会比输入电压高；反之，如果副线圈匝数远小于主线圈匝数，输出电压将会比输入电压低。
4. 能量传递：变压器实现输入电压到输出电压的转换，是通过磁场能量的传递实现的。
当主线圈中有交流电流通过时，会在铁芯中产生一个变化的磁场。
这个磁场会通过铁芯传导到副线圈中，进而在副线圈中产生感应电动势。
经过适当的变压比转换，输出电压就会随之改变。
需要注意的是，变压器的工作原理符合能量守恒定律，输入电
压和输出电压之间的关系受到线圈的匝数比及磁场的变化情况的制约。
变压器还通过使用绝缘材料来隔离主线圈和副线圈，以确保电流的安全传输。
变压器的基本工作原理与结构
变压器的基本工作原理与结构变压器是一种电磁装置，主要用于改变电压的大小，实现电能的传输和分配。
变压器的基本工作原理是利用电磁感应原理。
变压器的结构主要由两部分组成，即主线圈和副线圈。
主线圈通常被称为高压线圈，而副线圈通常被称为低压线圈。
两个线圈之间通过铁芯连接。
变压器的工作原理可以通过法拉第电磁感应定律解释。
当主线圈中通入交流电时，由于在线圈中形成了一个交变的磁场，这个交变磁场会通过铁芯传导到副线圈中，使得副线圈中的导体中也产生交变电流。
这个交变电流通过副线圈的导线，形成了一个交变的电场，进而使得副线圈的两端产生了不同大小的电压。
基于电磁感应原理，根据变压器的线圈匝数比例，可以实现电压的变换。
根据理论计算，副线圈电压与主线圈电压的比值等于副线圈匝数与主线圈匝数的比值。
这就是变压器的基本公式：U2/U1=N2/N1，其中U1、U2分别为主线圈和副线圈的电压，N1、N2分别为主线圈和副线圈的匝数。
另外，为了提高变压器的效率和性能，变压器还会采用铁芯结构。
铁芯可以有效地导磁，并减少能量的损失。
铁芯通常由硅钢片组成，这种材料具有良好的导磁性能和较低的铁损耗。
变压器还包括一些辅助设备和保护装置，例如冷却装置、温度探头、过流保护、过压保护等。
这些设备和装置可以确保变压器的正常运行，并防止过载和损坏。
总的来说，变压器是一种能够改变电压的电磁装置。
它的工作原理是利用电磁感应现象，通过主副线圈之间的电磁感应实现电压的变换。
变压器的结构主要由主线圈、副线圈和铁芯组成。
通过合理设计和选择不同匝数的线圈，可以实现不同变比的变压器，满足电网和电气设备对不同电压级别的需求。
变压器的基本工作原理
变压器的基本工作原理
变压器是一种电气设备，它的作用是改变电压，将电源输入的低压转换为高压，或将高压转换为低压，从而满足用户的不同需求。
变压器的基本工作原理是通过电磁感应实现的，它的原理由电磁感应定律和变压器本身的电气结构构成。
变压器的基本结构由两部分组成，即磁芯和线圈，其中磁芯由铁芯和绕线组成，而线圈由铁芯绕制而成，可分为输入线圈和输出线圈两部分。
输入线圈具有高压电压，而输出线圈则具有较低的次压。
当端子上的电压发生变化时，两个线圈之间产生电磁感应，从而实现电压的转换。
变压器的工作原理主要包括三个方面：
首先，当高压电源输入交流电流时，穿过输入线圈，通过电磁感应定律产生一个磁场，这种磁场的方向和电流的方向成反比。
其次，输出线圈感受到这种磁场，并且会受到磁感应的作用，从而产生一个新的电流，电流的方向和磁场的方向成反比。
最后，由于输入线圈和输出线圈的电压不同，这种磁感应的电流大小也会有所不同，即输出线圈的电压大于输入线圈，这就是变压器的基本工作原理。
变压器的工作原理既可用于提高低压电流，也可用于降低高压电流，因此它在很多领域都有广泛的应用，比如在工业电气系统、高压变频器系统以及物联网领域等都有被使用。
总之，变压器是一种电气设备，它以电磁感应实现电压转换，具
有多种应用，电气工程中很常用。
它是利用磁芯和线圈间产生的电磁感应定律来实现电压改变的，这也是变压器的基本原理。
变压器的基本工作原理解析
变压器的基本工作原理解析
首先，输入电压加在主绕组上，随着电流的变化，产生变化的磁场。
铁芯的存在可以集中和导引磁场。
接下来，副绕组受到主绕组磁场的影响，感应出变化的电磁力线。
根据电磁感应的原理，磁场的变化会引起副绕组
中的电动势，从而产生输出电压。
变压器的工作原理可以用下面的公式来表达：
Vp/Np=Vs/Ns
其中，Vp是主绕组上的输入电压，Np是主绕组的匝数，Vs是副绕组
上的输出电压，Ns是副绕组的匝数。
由这个公式可以看出，输入输出电压的比值取决于主副绕组的匝数比。
当主绕组的匝数大于副绕组的匝数时，输出电压将会比输入电压高；反之，当主绕组的匝数小于副绕组的匝数时，输出电压将会比输入电压低。
变压器的工作原理还可以通过经典理论和电路模型来解释。
根据法拉
第电磁感应定律，磁场的变化率与感应电动势成正比。
在变压器中，主绕
组产生的磁场变化率决定了副绕组中感应出的电动势。
当主绕组上的交变
电流流过时，磁场会随之变化。
由于铁芯的存在，磁场几乎全部通过副绕组，感应出的电动势会导致副绕组中的电流流动。
变压器的工作原理还可以通过模拟电路来理解。
主绕组的电流流过一
个电感元件，副绕组连接到另一个电感元件。
通过一个理想的变压器模型，将主副绕组之间的转换比表示为一个理想变压器的变压比。
在这个电路模
型中，主副绕组上的电感元件和变压比代表了主副绕组之间的耦合效应，
而电流和电压的变化则体现了电压和电流的变换过程。
变压器的工作原理
变压器的工作原理一、概述变压器是一种电气设备，用于改变交流电的电压和电流。
它由两个或多个线圈（称为绕组）组成，通过电磁感应的原理将电能从一个电路传输到另一个电路。
变压器广泛应用于电力系统、电子设备、通信系统等领域。
二、基本原理变压器的工作基于电磁感应原理。
当交流电通过一个绕组时，产生的磁场会穿过另一个绕组，从而在其上感应出电压。
变压器的两个绕组分别称为主绕组和副绕组。
主绕组接入电源，副绕组连接负载。
主绕组产生的磁场通过铁芯传导到副绕组，从而在副绕组上感应出电压。
三、工作原理详解1. 磁通产生：当交流电通过主绕组时，产生的电流会在主绕组中产生磁场。
这个磁场会通过铁芯传导到副绕组。
铁芯的材料通常是硅钢片，因为它具有高导磁性和低磁导率，可以有效地传导磁场。
2. 电磁感应：主绕组中的磁场穿过副绕组时，会在副绕组中感应出电压。
这是由于磁场的变化会在副绕组中产生感应电动势。
根据法拉第电磁感应定律，感应电动势的大小与磁场的变化率成正比。
3. 变压器的变比：变压器的变比是指主绕组和副绕组的匝数比。
根据电磁感应定律，副绕组中感应出的电压与主绕组中的电压成正比，而与两个绕组的匝数比成正比。
变压器的变比可以通过改变绕组的匝数比来实现。
4. 能量传输：主绕组中的电能通过磁场传输到副绕组，然后再传输到负载。
在变压器中，电能的传输是通过磁场的耦合实现的。
当主绕组中的电流变化时，磁场也会变化，从而导致副绕组中的电压变化。
这样，电能就从主绕组传输到副绕组，最终供应给负载。
四、变压器的特点1. 可以提高或降低电压：变压器可以根据需求提高或降低电压。
通过改变绕组的匝数比，可以实现不同的变压比。
2. 无功功率的传输：变压器能够传输无功功率。
无功功率是交流电中的一种功率，无法用于做功，但对电力系统的稳定性和效率有重要影响。
3. 高效率：变压器的效率通常很高，可以达到95%以上。
这是因为变压器中没有移动部件，能量传输通过电磁感应实现，没有能量损耗。
变压器的基本工作原理解析
变压器的基本工作原理解析变压器是一种电力设备，用于改变交流电的电压。
它是由两个或多个线圈（称为主线圈和副线圈）共同组成的。
主线圈通常被称为高压线圈，而副线圈通常被称为低压线圈。
变压器通过电磁感应的原理来实现电压的变换。
基本工作原理如下：1. 电磁感应原理：变压器的工作基于电磁感应现象。
当主线圈中的电流变化时，会产生一个交变磁场。
这个磁场会穿过副线圈，并在副线圈中产生感应电动势。
根据法拉第定律，感应电动势的大小与主线圈中的电流变化率成正比。
2. 磁通耦合：主线圈和副线圈之间的磁场通过铁芯耦合在一起，以增加磁通的传输效率。
铁芯通常由高导磁性材料制成，如硅钢片。
铁芯的存在可以减少磁场的散失，从而提高变压器的效率。
3. 变压比：变压器的变压比由主线圈和副线圈的匝数比决定。
如果主线圈匝数大于副线圈匝数，则称为升压变压器；反之，称为降压变压器。
变压器的变压比可以根据需要进行选择，以满足特定的电力系统要求。
4. 功率传递：变压器在传输电能时，主要通过电磁感应实现功率的传递。
主线圈输入的电能通过磁场耦合传递到副线圈，从而实现电压的变换。
在理想情况下，变压器是一个高效的电力传输装置，几乎没有能量损耗。
5. 绝缘和冷却：由于变压器工作在高压和高电流下，绝缘是非常重要的。
变压器的线圈通常由绝缘材料包裹，以防止电流泄漏和短路。
此外，变压器还配有冷却系统，以保持温度在安全范围内。
常见的冷却方法包括自然冷却和强制冷却。
总结：变压器是一种基于电磁感应原理的电力设备，用于改变交流电的电压。
它通过主线圈和副线圈之间的磁通耦合来实现电压的变换。
变压器的工作原理简单明了，但在实际应用中，还需要考虑绝缘和冷却等因素。
变压器的设计和制造需要严格遵守相关的标准和规范，以确保其安全可靠地运行。
变压器工作原理
变压器工作原理变压器是一种能够将电能从一个电路传输到另一个电路的电气设备。
它通过改变电压的大小将原始电能从输入端传输到输出端。
变压器的工作原理是基于法拉第电磁感应定律和电磁感应的原理。
本文将详细介绍变压器的工作原理和基本构造。
一、法拉第电磁感应定律法拉第电磁感应定律是电磁感应现象的基本规律之一，它由英国物理学家迈克尔·法拉第于1831年发现并提出。
该定律规定，当一个闭合电路中的磁通量发生变化时，沿电路周围产生感应电动势。
根据法拉第电磁感应定律，如果将一个可变电流的交流电源连接到一个主线圈上，通过主线圈的电流会产生一个可变的磁场。
当磁场发生变化时，辅助线圈中就会有感应电流产生。
二、变压器的基本构造一个典型的变压器主要由两个线圈组成，分别是主绕组和辅助绕组，它们都绕在同一个铁芯上。
主绕组连接到电源，并产生一个可变的磁场。
辅助绕组则与负载相连，通过感应电磁力来取得所需的电能。
铁芯的选择对于变压器的性能和效率至关重要。
铁芯的主要作用是引导磁场，减小能量损耗，并提高变压器的效率。
常用的铁芯材料有硅钢片和铁氧体。
三、变压器的工作原理变压器的工作原理是基于电磁感应的原理。
当交流电通过主绕组的线圈时，会产生一个可变的磁场。
这个可变的磁场会影响到铁芯上的每一个线圈，从而在辅助绕组中感应出一个电动势。
电动势的大小取决于主绕组和辅助绕组的匝数比。
如果辅助绕组的匝数比主绕组小，就会产生降压的效果；反之，则会产生升压的效果。
通过变压器，可以将电能从一个电路传输到另一个电路，实现电压的改变。
当交流电通过主绕组时，产生的磁场会传递到辅助绕组，从而在辅助绕组中产生感应电流。
通过控制主绕组和辅助绕组的匝数比，可以实现不同电压的输出，并满足不同负载的需求。
四、变压器的应用变压器广泛应用于电力系统中，主要用于电压的变换与传输。
在电力输配变电站中，变压器被用于升压或降压，以便将电能从发电厂输送到用户。
此外，变压器还用于家用电器、工业设备和电子设备中，提供适当的电压以满足各种设备的工作要求。
变压器的工作原理
变压器的工作原理引言：变压器是一种电力设备，广泛应用于电力系统中，用于改变交流电的电压和电流。
它是由两个或者多个线圈（称为绕组）共享一个磁性铁芯组成的。
本文将详细介绍变压器的工作原理，包括基本原理、构造和工作过程。
一、基本原理变压器的工作原理基于电磁感应现象。
根据法拉第电磁感应定律，当一个线圈中的磁通量发生变化时，会在另一个相邻的线圈中引起感应电动势。
变压器利用这个原理来改变电压和电流的大小。
二、构造1. 铁芯：变压器的主要构造部份是磁性铁芯。
它通常由硅钢片叠压而成，具有高导磁性和低磁滞损耗，以提高变压器的效率。
2. 绕组：变压器有两个或者多个绕组，分别称为初级绕组和次级绕组。
初级绕组与电源相连，次级绕组与负载相连。
绕组由导电材料（如铜线）制成，通过绝缘材料隔离。
3. 冷却系统：大型变压器通常配备冷却系统，以保持温度在安全范围内。
常见的冷却方式包括自然冷却和强制冷却。
三、工作过程变压器的工作过程可以分为两个阶段：空载和负载。
1. 空载：在空载状态下，变压器的次级绕组未连接到负载。
当交流电通过初级绕组时，产生的交变磁场会在次级绕组中感应出电动势。
根据变压器的转向比，电压可以被升高或者降低。
由于次级绕组未连接到负载，所以几乎没有电流流过次级绕组。
2. 负载：当负载连接到次级绕组时，变压器进入负载状态。
由于负载的存在，次级绕组中会有电流流过。
根据欧姆定律，电流通过绕组时会产生电压降。
因此，次级绕组的电压会降低。
根据变压器的转向比，初级绕组的电压也会相应地降低或者升高。
四、变压器的效率变压器的效率是指输出功率与输入功率之比。
它可以通过以下公式计算：效率 = （输出功率 / 输入功率）× 100%变压器的效率受到多种因素的影响，包括铁芯材料的导磁性能、绕组的电阻损耗和磁滞损耗等。
为了提高变压器的效率，可以采取一些措施，如使用高导磁性的铁芯材料、减小绕组电阻和合理设计冷却系统。
结论：变压器是一种基于电磁感应原理的电力设备，用于改变交流电的电压和电流。
变压器基本工作原理
第 1 章变压器的基本知识和结构1.1变压器的基本原理和分类一、变压器的基本工作原理变压器是利用电磁感应定律把一种电压等级的交流电能转换成同频率的另一种电压等级的交流电能。
变压器工作原理图当原边绕组接到交流电源时，绕组中便有交流电流流过，并在铁心中产生与外加电压频率相同的磁通，这个交变磁通同时交链着原边绕组和副边绕组。
原、副绕组的感应分别表示为则U1勺丛k u 2 e? N 2变比k：表示原、副绕组的匝数比，也等于原边一相绕组的感应电势与副边一相绕组的感应电势之比。
改变变压器的变比，就能改变输出电压。
但应注意，变压器不能改变电能的频率。
二、电力变压器的分类变压器的种类很多，可按其用途、相数、结构、调压方式、冷却方式等不同来进行分类。
按用途分类：升压变压器、降压变压器；按相数分类：单相变压器和三相变压器；按线圈数分类：双绕组变压器、三绕组变压器和自耦变压器；按铁心结构分类：心式变压器和壳式变压器；按调压方式分类：无载（无励磁）调压变压器、有载调压变压器；按冷却介质和冷却方式分类：油浸式变压器和干式变压器等；按容量大小分类：小型变压器、中型变压器、大型变压器和特大型变压器。
三相油浸式电力变压器的外形，见图1,铁心和绕组是变压器的主要部件，称为器身见图2,器身放在油箱内部。
1.2电力变压器的结构铁心1.铁心的材料采用高磁导率的铁磁材料一0.35〜0.5mm厚的硅钢片叠成为了提高磁路的导磁性能，减小铁心中的磁滞、涡流损耗。
变压器用的硅钢片其含硅量比较高。
硅钢片的两面均涂以绝缘漆，这样可使叠装在一起的硅钢片相互之间绝缘。
2. 铁心形式铁心是变压器的主磁路，电力变压器的铁心主要采用心式结构二、绕组1. 绕组的材料铜或铝导线包绕绝缘纸以后绕制而成2. 形式圆筒式、螺旋式、连续式、纠结式等结构。
为了便于绝缘，低压绕组靠近铁心柱，高压绕组套在低压绕组外面，两个绕组之间留有油道。
变压器绕组外形如图所示三、油箱及其他附件1. 油箱变压器油的作用：加强变压器内部绝缘强度和散热作用。
变压器工作原理
变压器工作原理变压器是一种电气设备，用于改变交流电的电压。
它是基于法拉第电磁感应定律和电磁感应定律的原理工作的。
变压器由两个线圈组成，一个称为主线圈或原线圈，另一个称为副线圈或次级线圈。
主线圈和副线圈之间通过一个铁芯连接。
变压器的工作原理如下：1. 电磁感应定律：根据法拉第电磁感应定律，当通过主线圈的电流发生变化时，会在副线圈中产生感应电动势。
这是因为主线圈中的变化电流会产生交变磁场，而交变磁场会穿过副线圈，导致在副线圈中产生感应电动势。
2. 电磁感应定律的应用：当交流电通过主线圈时，主线圈中的电流会不断变化，从而产生交变磁场。
这个交变磁场会穿过副线圈，导致在副线圈中产生感应电动势。
根据电磁感应定律，感应电动势的大小与变化磁场的速率成正比。
3. 变压器的转换比：变压器的转换比定义为主线圈和副线圈的匝数比。
根据电磁感应定律，感应电动势与匝数比成正比。
因此，变压器可以通过改变主线圈和副线圈的匝数比来改变输出电压。
4. 磁通连续性定律：根据磁通连续性定律，变压器的铁芯上的磁通是连续的。
这意味着主线圈和副线圈之间的磁通是相等的。
根据磁通连续性定律，主线圈和副线圈的匝数比等于主线圈和副线圈的电压比。
5. 能量传递：变压器通过电磁感应的原理将能量从主线圈传递到副线圈。
当主线圈中的电流变化时，它会在铁芯中产生磁场，磁场会穿过副线圈并产生感应电动势。
这个感应电动势会导致副线圈中的电流流动，从而将能量从主线圈传递到副线圈。
6. 理想变压器模型：理想变压器模型假设变压器没有能量损耗，也没有磁通漏磁。
在理想变压器模型中，主线圈和副线圈之间的功率比等于电压比。
总结：变压器是一种基于电磁感应定律的设备，用于改变交流电的电压。
通过改变主线圈和副线圈的匝数比，变压器可以实现不同电压的输出。
变压器的工作原理基于电磁感应定律和磁通连续性定律，通过电磁感应将能量从主线圈传递到副线圈。
变压器在电力传输和电子设备中起着重要的作用。
变压器的工作原理
变压器的工作原理一、引言变压器是电力系统中常见的电气设备之一，广泛应用于发电厂、变电站、工矿企业和家庭等场所。
本文将详细介绍变压器的工作原理，包括基本原理、结构和工作过程。
二、基本原理1. 电磁感应定律变压器的工作原理基于电磁感应定律，即当导体中的磁通量发生变化时，会在导体中产生感应电动势。
这个定律是由法拉第在19世纪提出的。
2. 互感定律互感定律是变压器工作的基础，它描述了两个线圈之间的电磁耦合现象。
当一个线圈中的电流变化时，会在另一个线圈中感应出电动势。
三、结构1. 主要部件变压器主要由铁心、一次线圈（也称为初级线圈）、二次线圈（也称为次级线圈）和冷却装置组成。
2. 铁心铁心是变压器的核心部件，通常由硅钢片叠压而成。
它的作用是集中磁场并减少能量损耗。
3. 线圈一次线圈和二次线圈分别绕在铁心上。
一次线圈接通输入电源，二次线圈则输出变压后的电压。
4. 冷却装置变压器在工作过程中会产生一定的热量，冷却装置的作用是散热，保持变压器的正常工作温度。
四、工作过程1. 步骤变压器的工作过程可以分为以下几个步骤：- 输入电流通过一次线圈产生磁场；- 磁场通过铁心传导到二次线圈；- 在二次线圈中产生感应电动势；- 输出电流从二次线圈流出。
2. 变压比变压器的变压比是指一次线圈和二次线圈的匝数比。
根据互感定律，变压比决定了输入电压和输出电压之间的关系。
3. 理想变压器理想变压器是指在没有能量损耗的情况下工作的变压器。
在理想变压器中，输入功率等于输出功率，变压比等于输入电压与输出电压之比。
五、应用领域变压器广泛应用于各个领域，包括：1. 电力系统：变压器用于输电和配电，将发电厂产生的高压电能转换为低压电能供应给用户。
2. 工矿企业：变压器用于电力设备的供电，如电机、照明设备等。
3. 家庭：变压器用于家庭电器的供电，如电视、冰箱、空调等。
六、总结变压器是一种基于电磁感应定律和互感定律工作的电气设备。
它通过变压比将输入电压转换为输出电压，广泛应用于电力系统、工矿企业和家庭等场所。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第1章 变压器的基本知识和结构1.1变压器的基本原理和分类一、变压器的基本工作原理变压器是利用电磁感应定律把一种电压等级的交流电能转换成同频率的另一种电压等级的交流电能。
变压器工作原理图当原边绕组接到交流电源时，绕组中便有交流电流流过，并在铁心中产生与外加电压频率相同的磁通，这个交变磁通同时交链着原边绕组和副边绕组。
原、副绕组的感应分别表示为dt d N e Φ-=11 dtd Ne Φ-=22 则k N N e e u u ==≈212121 变比k ：表示原、副绕组的匝数比，也等于原边一相绕组的感应电势与副边一相绕组的感应电势之比。
改变变压器的变比，就能改变输出电压。
但应注意,变压器不能改变电能的频率。
二、电力变压器的分类变压器的种类很多，可按其用途、相数、结构、调压方式、冷却方式等不同来进行分类。
按用途分类：升压变压器、降压变压器； 按相数分类：单相变压器和三相变压器；按线圈数分类：双绕组变压器、三绕组变压器和自耦变压器；按铁心结构分类：心式变压器和壳式变压器；按调压方式分类：无载（无励磁）调压变压器、有载调压变压器；按冷却介质和冷却方式分类：油浸式变压器和干式变压器等；按容量大小分类：小型变压器、中型变压器、大型变压器和特大型变压器。
三相油浸式电力变压器的外形,见图1，铁心和绕组是变压器的主要部件，称为器身见图2，器身放在油箱内部。
1.2电力变压器的结构一、铁心1.铁心的材料采用高磁导率的铁磁材料—0.35～0.5mm厚的硅钢片叠成。
为了提高磁路的导磁性能，减小铁心中的磁滞、涡流损耗。
变压器用的硅钢片其含硅量比较高。
硅钢片的两面均涂以绝缘漆，这样可使叠装在一起的硅钢片相互之间绝缘。
2.铁心形式铁心是变压器的主磁路，电力变压器的铁心主要采用心式结构。
二、绕组1.绕组的材料铜或铝导线包绕绝缘纸以后绕制而成。
2.形式圆筒式、螺旋式、连续式、纠结式等结构。
为了便于绝缘，低压绕组靠近铁心柱，高压绕组套在低压绕组外面，两个绕组之间留有油道。
变压器绕组外形如图所示。
三、油箱及其他附件1.油箱变压器油的作用：加强变压器内部绝缘强度和散热作用。
要求：用质量好的钢板焊接而成，能承受一定压力，某些部位必须具有防磁化性能。
形式：大型变压器油箱均采用了钟罩式结构；小型变压器采用吊器身式。
2.储油柜作用：减少油与外界空气的接触面积，减小变压器受潮和氧化的概率。
在大型电力变压器的储油柜内还安放一个特殊的空气胶囊，它通过呼吸器与外界相通，空气胶囊阻止了储油柜中变压器油与外界空气接触。
3.呼吸器作用：内装硅胶的干燥器，与油枕连通，为了使潮气不能进入油枕使油劣化。
硅胶对空气中水份具有很强的吸附作用，干燥状态状态为兰色，吸潮饱和后变为粉红色。
吸潮的硅胶可以再生。
4.冷却器作用：加强散热。
装配在变压器油箱壁上，对于强迫油循环风冷变压器，电动泵从油箱顶部抽出热油送入散热器管簇中，这些管簇的外表受到来自风扇的冷空气吹拂，使热量散失到空气中去，经过冷却后的油从变压器油箱底部重新回到变压器油箱内。
5.绝缘套管作用：使绕组引出线与油箱绝缘。
绝缘套管一般是陶瓷的，其结构取决于电压等级。
1kV以下采用实心磁套管，10～35kV采用空心充气或充油式套管，110kV及以上采用电容式套管。
为了增大外表面放电距离，套管外形做成多级伞形裙边。
电压等级越高，级数越多。
6.分接开关作用：用改变绕组匝数的方法来调压。
一般从变压器的高压绕组引出若干抽头，称为分接头，用以切换分接头的装置叫分接开关。
分接开关分为无载调压和有载调压两种，前者必须在变压器停电的情况下切换；后者可以在变压器带负载情况下进行切换。
分接开关安装在油箱内，其控制箱在油箱外，有载调压分接开关内的变压器油是完全独立的，它也有配套的油箱、瓦斯继电器、呼吸器。
7.压力释放阀作用：为防止变压器内部发生严重故障而产生大量气体，引起变压器发生爆炸。
8.气体继电器（瓦斯继电器）作用：变压器的一种保护装置，安装在油箱与储油柜的连接管道中，当变压器内部发生故障时（如绝缘击穿、匝间短路、铁芯事故、油箱漏油使油面下降较多等）产生的气体和油流，迫使气体继电器动作。
轻者发出信号，以便运行人员及时处理。
重者使断路器跳闸，以保护变压器。
1.3变压器的名牌数据一、型号型号表示一台变压器的结构、额定容量、电压等级、冷却方式等内容。
例如：SL-500/10：表示三相油浸自冷双线圈铝线，额定容量为500kVA，高压侧额定电压为10kV级的电力变压器。
二、额定值额定运行情况：制造厂根据国家标准和设计、试验数据规定变压器的正常运行状态。
表示额定运行情况下各物理量的数值称为额定值。
额定值通常标注在变压器的铭牌上。
变压器的额定值主要有：额定容量S N ：铭牌规定在额定使用条件下所输出的视在功率。
原边额定电压U1N：正常运行时规定加在一次侧的端电压，对于三相变压器，额定电压为线电压。
副边额定电压U2N：一次侧加额定电压，二次侧空载时的端电压。
原边额定电流I1N：变压器额定容量下原边绕组允许长期通过的电流，对于三相变压器，I1N为原边额定线电流。
副边额定电流I 2N ：变压器额定容量下原边绕组允许长期通过的电流，对于三相变压器，I 2N 为副边额定线电流。
单相变压器额定值的关系式： N N N N N I U I U S 2211== 三相变压器额定值的关系式：N N N N N I U I U S 221133==额定频率f N ：我国工频：50Hz ； 还有额定效率、温升等额定值。
2.1变压器的空载运行变压器空载运行是指变压器原边绕组接额定电压、额定频率的交流电源，副边绕组开路时的运行状态。
变压器空载运行图一、 空载时各物理量产生的因果关系二、电势与磁通的大小和相位关系设主磁通按正弦规律变化,根据电磁感应定律可推导出原绕组感应电势同理可得所以，变压器原、副绕组的感应电势大小与磁通成正比，与各自的匝数成正比，感应电势在相位上滞后磁通90°。
三、原边漏电抗和激磁电抗1.原边漏电抗2.激磁电抗四、原副边回路方程和等效电路1.电动势平衡方程变压器空载运行时，各物理量的正方向通常按上图标定，根据基尔霍夫电压定律，原边回路方程为对于电力变压器，空载时原绕组的漏阻抗压降I0Z1很小，其数值不超过U1的0.2%，将I0Z1忽略，则有副边回路方程2.空载时的等效电路Z1＜＜Z m、r m＜＜x m 。
空载时电路功率因数都很小，空载电流I0主要是无功性质，由于铁磁材料的磁饱和性，引起空载电流I0的波形是尖顶波。
希望空载电流越小越好，因此变压器采用高导磁率的铁磁材料，以增大Z m减少I0。
变压器空载时既吸收无功功率，也吸收有功功率，无功功率主要用于建立主磁通，有功功率主要用于铁耗。
2.2变压器负载运行变压器负载运行是指变压器原边绕组接额定电压、额定频率的交流电源，副边绕组接负载时的运行状态。
变压器负载运行图一、负载时电磁关系1.磁动势平衡关系从空载到负载，由于变压器所接的电源电压U1不变，且U1≈E1 ，所以主磁通不变，负载时的磁动势等于与空载时的磁动势相等。
即磁动势平衡关系这表明，变压器原、副边电流与其匝数成正比，当负载电流I2增大时，原边电流I1将随着增大，即输出功利增大时，输入功率随之增大。
所以变压器是一个能量传递装置，它在变压的同时也在改变电流的大小。
2.原、副边回路方程式按上图所规定的正方向，根据基尔霍夫电压定律，可写出原、副边回路方程式二、折算折算的目的：由于原、副边回路只有磁路的耦合，没有电路的直接联系，为了得到变压器的等效电路，需对变压器进行绕组折算。
折算：就是把副边绕组匝数看成与原边绕组匝数相等时，对副边回路各参数进行的调整。
折算原则是折算前后副边磁动势不变、副边各部分功率不变，以保持变压器内部电磁关系不变。
副边各物理量的折算方法：折算后的基本方程式为三、负载时的等效电路1.T形等效电路根据折算后的基本方程式可以构成变压器的T形等效电路2.较准确等效电路由于Z m＞＞Z1，可把“T”形等效电路中的激磁支路移到电源端，便得变压器的较准确等效电路，较准确等效电路的误差很小。
3.简化等效电路在电力变压器中，I0＜＜I N ，因此，在工程计算中可忽略I0，即去掉激磁支路，将原、副边的漏阻抗合并，而得到变压器的简化等效电路。
对于简化等效电路，可写出变压器的方程组简化等效电路所对应的相量图在工程上，简化等效电路及其方程式、相量图给变压器的分析和计算带来很大的便利，得到广泛应用。
2.3 变压器参数的测定一、空载试验1.变压器的空载试验目的：求出变比k、空载损耗p k和激磁阻抗Z m。
2.空载试验的接线通常在低压侧加电压，将高压侧开路3.空载试验的过程电源电压由零逐渐升至1.2U1N，测取其对应的U1、I0、p0。
变压器原边加不同的电压，建立的磁通不同，磁路的饱和程度不同，激磁阻抗不同，由于变压器正常运行时原边加额定电压，所以，应取额定电压下的数据来计算激磁阻抗。
由变压器空载时等效电路可知，因Z1＜＜Z m、r1＜＜r m，所以式中p0—空载损耗，可作为额定电压时的铁耗。
若要得到以高压侧为原边的激磁参数，可将所测得的激磁参数乘以k2，k等于变压器高压侧一相的电压除以低压侧一相的电压。
对于三相变压器，试验中测定的数据是线电压、线电流和三相总功率，只要换算成一相的数据，就可直接代入上式计算。
二、短路试验1.短路试验的目的：可测出短路阻抗Z k和变压器的铜耗p k。
2.短路试验的接线:通常在高压侧加电压，将低压侧短路3.短路试验的过程电源电压由零逐渐升高，使短路电流由零逐渐升高至1.2I1N，测取其对应的U k、I k、p k。
注意：由于变压器短路阻抗很小，如果在额定电压下短路，则短路电流可达（9.5～20）I1N，将损坏变压器，所以做短路试验时，外施电压必须很低，通常为（0.05～0.15）U1N，以限制短路电流。
取额定电流点计算，因所加电压低，铁心中的磁通很小，铁耗和励磁电流可以忽略，使用简化等效电路进行分析p kN ：短路损耗，指短路电流为额定电流时变压器的损耗，p kN 可作为额定电流时的铜耗。
一般认为：r 1=r 2′=0.5r k ；x 1=x 2′=0.5x k将室温下测得的短路电阻换算到标准工作温度75℃时的值，而漏电抗与温度无关。
短路试验在任何一方做均可，高压侧参数是低压侧的k 2倍，k 等于变压器高压侧一相的电压除以低压侧一相的电压。
对于三相变压器，试验中测定的数据是线电压、线电流和三相总功率，只要换算成一相的数据，就可直接按单相变压器计算。
三、短路电压短路电压：在短路试验中，当短路电流为额定电流时，原边所加的电压与额定电压之比的百分值，即短路电压是变压器一个很重要的参数，其大小反映了变压器在额定负载时漏阻抗压降的大小。
