形位公差完全讲解版
形位公差详解以及标注方法
加工后的零件不仅有尺寸公差，构成零件几何特征的点、线、面的实际形状与理想几何体规定的形状不可避免地存在差异，这种形状上的差异就是形状误差，而零件表面的实际位置对其理想位置所允许的变动量，称为位置误差。
形状和位置公差统称为形位公差。
2、形位公差的标注符号无无○无无有或无有或无∥有有有◎有有有有3、形位公差注意事项形位公差带一般解释：某个特性（表面、轴、点、线等）的形位公差是定义为一个区域，这个特性的所有点都包含在这个区域内。
按照该特性的给定公差和它的维数特征，其公差区域是下面中的一个：◆圆内区域◆两同心圆之间的区域◆两平行直线间的区域◆两等距线之间的区域◆两平行平面间的区域◆两等距面间的区域◆圆柱内区域◆两同轴圆柱之间的区域◆平行六面体之间的区域对于位置公差，必须定义一个基准用于决定公差区域的准确位置。
基准是一个理论上确切的几何特性（像轴、平面、直线等），可以基于一个或者几个基准特性。
除非有更加严格的限制，公差特性可以是公差区域内的任意形状、位置和方向等。
公差的数值t用于线性测量时以相同的单位给出。
如果没有特殊说明，作用于被标注公差特性的整个范围。
定义：定义：直线度Straightness 公差带是距离为公差值t 的两平行直线之间的区域。
如在公差值前加注φ，则公差带是直径为t 的圆柱面的区域被测表面的要素，必须位于平行于图样所示投影面且距离为公差值0.1的两平行直线内。
被测圆柱体内的轴线必须位于直径为φ0.08的圆柱面内。
平面度 Flatness 公差带是距离为公差值t 的两平行平面之间的区域。
被测表面必须位于距离为公差值0.08的两平行平面内。
圆度Circularity被测圆柱面任一正截面的圆周必须位于半径差为公差值0.03的两同心圆之间。
被测圆锥面任一正截面上的圆周必须位于半径差为公差值0.1的两同心圆之间。
圆柱度 Cylindricity 公差带是半径差为公差值t 的两同轴圆柱面之间的区域。
形位公差讲解(1)
2024/9/2
2
形状和位置公差（几何公差）
一、概述
几何公差即旧标准中的“形状和位置公差” 几何公差的研究对象：几何要素。 1. 要素定义 要素是工件上的特定部位，如点、线或面。
2024/9/2
3
形状和位置公差（几何公差）
2.几何要素分类
⑴ 按结构特征分为： 组成要素、导出要素。 为与相关标准的术语取得一致,新标准将旧标准 “中心要素”改为“导出要素”； “轮廓要素”改为“组成要素”； “测得要素”改为“提取要素”等，
8
形状和位置公差（几何公差）
几何公差的几何特征、符号
2024/9/2
9
形状和位置公差（几何公差）
几何公差的附加符号
2024/9/2
10
形状和位置公差（几何公差）
各类几何公差之间的关系
如果功能需要，可以规定一种或多种几何特征 的公差以限定要素的几何误差。限定要素某种类型 几何误差的几何公差，亦能限制该要素其他类型的 几何误差。
形状和位置公差（几何公差）
三、几何公差带
几何公差的其他符号及含义
P 延伸公差带
2024/9/2
46
形状和位置公差（几何公差）
三、几何公差带
几何公差的其他符号及含义
P 延伸公差带
2024/9/2
47
形状和位置公差（几何公差）
三、几何公差带
几何公差的其他符号及含义
P 延伸公差带
2024/9/2
48
的理想形状、理想位置的允许变动量。 几何公差带的特性：
几何公差带是用来限制实际被测要素变动的区 域。几何公差带具有形状、大小和方位等特性。
2024/9/2
51
形状和位置公差（几何公差）
形位公差很详细
圆锥面
圆柱面
圆台面
球面
轴线
素线
球心
图1
形位公差研究对象就是要素，即点、线、面。
2 类型 2.1 按存在的状态分： 实际要素 Real Feature — 零件加工后实际存在的要素(存在误差)。
实际要素是按规定方法,由在实际要素上测量有限个点得到 的实际要素的近似替代要素（测得实际要素）来体现的。
置 （几何GM）的公G差D”&T部新分标，准作（一9简7起要）的和、我基国础的的形讲位述公。差标准都等效 采用了国际标准（ISO），所以绝大多数的内容是相同的。由于 我国的形位公差标准体系分类、名词术语容易理解并便于自学， 且国内供应商也较熟悉，故下面根据自己多年的实践，基本上按 我国GB标准的名词术语来解释 GM 的GD&T 标准。当某些名词 术语及内容上两国的标准有所区别时，GM 的 GD&T 新、旧标准 不同之处，会特别加以说明。
d) 螺纹、齿轮和花键（GM 新标准与我国GB 标准相同） 一般情况下，以螺纹中径轴线作为被测要素或基准要素。如用大
径轴线标注“MAJOR DIA”（MD）；用小径轴线标注“MINOR DIA” （LD）。
齿轮和花键轴线作为被测要素或基准要素时，如用节径轴线标注 “PITCH DIA”（PD）；用大径轴线标注“MAJOR DIA” （MD），
图 21
A. 板类零件三基面体系
用 三 个 基 准 框 格 标 注
图 22
根据夹具设计原理：
基准D - 第一基 准平面约束了三 个自由度，
基准E - 第二基 准平面约束了二 个自由度，
基准F - 第三基 准平面约束了一 个自由度。
B. 盘类零件三基面体系
用
形位公差简介PPT课件优选全文
素称为实际要素,通常都以测得要素代替实际要素. ❖ (2) 被测要素和基准要素 ❖ 在零件设计图样上给出了形状或(和)位置公差的要素称为被
测要素.用来确定被测要素的方向或(和)位置的要素,称为基 准要素. ❖ (3) 单一要素和关联要素 ❖ 给出了形状公差的要素称为单一要素.给出了位置公差的要 素称为关联要素.
线轮廓度
❖ 线轮廓度是表示在零件的给定平面上，任意 形状的曲线，保持其理想形状的状况。
❖ 线轮廓度公差是指非圆曲线的实际轮廓 线的允许变动量。也就是图样上给定的，用 以限制实际曲线加工误差所允许的变动范围。
❖ 简单的物体可用三次元测量。
22
面轮廓度
❖ 面轮廓度是表示零件上的任意形状的曲面， 保持其理想形状的状况。
A
A
一个方向
A
A
相互垂直的两面三刀个方向
AA
任意方向
29
将被测零件放置在平板上在整个被测表面上按规 定测量线进行测量 ❖ 取指示器的最大与最小度数之差作为该零件的平行 度误差. ❖ 取各条测量线上任意给定1长度内指示器的最大与最 小读数之差,作为该零件的平行度误差. ❖ 常见如工显，三次元都可测量。
❖ 可用三次元测量。
31
2. 垂直度 当两个要素互相垂直时，用垂直度公差控制被测要素对基准的方向性误差。 注：垂直度公差的分析方法与平行度公差相类似，用下面例子简单讲解。
6
0.05
AA
AA
32
倾斜度
❖ 倾斜度是表示零件上两要素相对方向保持任意给定 角度的正确状况。
❖ 倾斜度公差是：被测要素的实际方向，对于基 准成任意给定角度的理想方向之间所允许的最大变 动量。
形位公差知识附公差配合表(最全解释最清晰)

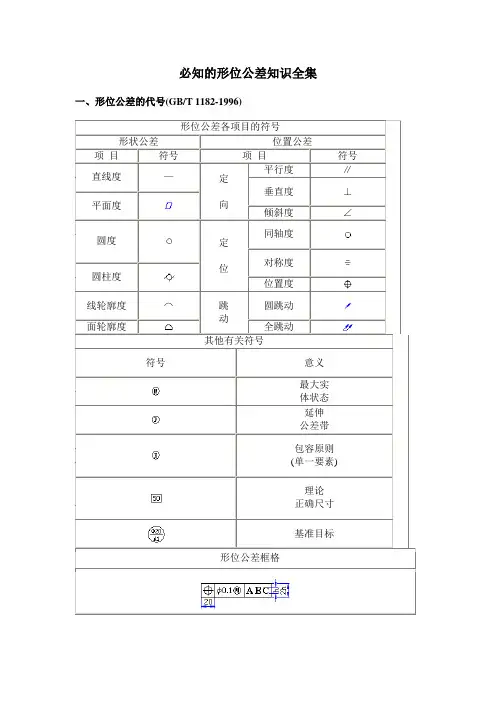

必知的形位公差知识全集一、形位公差的代号(GB/T 1182-1996)注：形位公差符号的线型宽度为b/2～b（b为粗实线宽），但跳动符号的箭头外的线是细实线。
二、形状、位置公差带的定义和图例说明GB/T 1182-19961 直线度a. 在给定平面内的公差带定义——公差带是距离为公差值t的两平行直线之间的区域。
b. 在给定方向上的公差带定义——当给定一个方向时，公差带是距离为公差值t的两平行平面之间的区域；当给定互相垂直的两个方向时，公差带是正截面尺寸为公差值t1×t2的四棱柱内的区域。
c. 在任意方向上的公差带定义——公差带是直径为公差值t的圆柱面内的区域。
2. 平面度公差带定义——公差带是距离为公差值t的两平行平面之间的区域。
3. 圆度公差带定义——公差带是在同一正截面上半径差为公差值t的两同心圆之间的区域。
4．圆柱度公差带定义——公差带是半径差值t的两同轴圆柱面之间的区域。
5. 线轮廓度公差带定义——公差带是包络一系列直径为公差值t的圆的两包络线之间的区域，诸圆圆心应位于理想轮廓线相对基准有位置要求时，其理想轮廓线系指相对基准为理想位置的理想轮廓线。
6.面轮廓度公差带定义——公差带是包络一系列直径为公差值t的球的两包络面间的区域，诸球球心应位于理想轮廓面上。
注：当被测轮廓面相对基准有位置要求时，其理想轮廓面系指相对于基准为理想位置的理论轮廓面。
7. 平行度a. 在给定的方向上的公差带定义——当给定一个方向时，公差带是距离为公差值t，且平行于基准平面（或直线、轴线）的两平行面之间的区域；当给定相互垂直的两个方向时，是正截面尺寸为公差值t1×t2，且平行于基准轴线的四棱柱内的区域。
b. 在任意方向的公差带定义——公差带是直径为公差值t，且平行于基准轴线的圆柱面内的区域。
8. 垂直 度a. 在给定方向上的公差带定义——当给定一个方向时，公差带是距离为公差值t ，且垂直于基准平面（或直线、轴线）的两平行平面（或直线）之间的区域当给定两个互相垂直的方向时，是正截面为公差值t 1×t 2，且垂直于基准平面的四棱柱内的区域。
形位公差详解
用 三 个 基 准 框 格 标 注
图 19
B. 盘类零件基准体系
根据夹具设计 原理： 基准K- 第 一基准平面 约束了三个 自由度， 基准M - 第 二基准平面 和第三基准 平面相交构 成的基准轴 线,约束了二 个自由度。
用 二 个 基 准 框 格 标 注
图 20
虽然，还余下一个自由度，由于该零件对于 Nhomakorabea基准轴线 M 无定向要求，即该零件加工四个孔时 ，可随意将零件放置于夹具中，而不影响其加工 要求。
由于加工过程中工件在机床上的定位误差、刀具与工件的 相对运动不正确、夹紧力和切削力引起的工件变形、工件的内 应力的释放等原因，完工工件会产生各种形状和位置误差。 各种形状和位置误差都将会对零件的装配和使用性能产生 不同程度的影响。
因此机械类零件的几何精度，除了必须规定适当的尺寸 公差和表面粗糙度要求以外，还须对零件规定合理的形状和
二
符号 Symbol
1) GM新标准 公差特征项目的 符号与 ASME标 准（美）、ISO 标准和我国 GB 标准完全相同。 2) GM A-91 旧标准公差特征 项目的符号略有 不同，见图3。
2.1 公差特征项目的符号(GM新标准)
图 2
GM A-91标准的公差特征项目符号 与新标准主 要区别： 1) 无同轴度 和对称度； 2) 将面轮廓 度放置于位置 公差中，必须 带基准；
理想要素 Ideal Feature — 理论正确的要素(无误差)。 在技术制图中我们画出的要素为理想要素。理想轮廓要素用 实线(可见)或虚线(不可见)表示；理想中心要素用点划线表示。
2.4 按结构性能分： 单一要素 Individual Feature — 具有形状公差要求的要素。 关联要素 Related Feature — 与其它要素具有功能关系的要素。 功能关系是指要素间某种确定的方向和位置关系，如垂直、平 行、同轴、对称等。也即具有位置公差要求的要素。 2.5 按与尺寸关系分： 尺寸要素 Feature of Size — 由一定大小的线性尺寸或角度尺寸 确定的几何形状。 尺寸要素可以是圆柱形、球形、两平行对应面、圆锥形或楔形。 非尺寸要素 — 没有大小尺寸的几何形状。 非尺寸要素可以是表面、素线。 上述要素的名称将在后面经常出现，须注意的是一个要素在不 同的场合，它的名称会有不同的称呼。
形位公差知识理论讲解
形位公差详解1.直线度直线度，即通常所说的平直程度，表示零件上的直线要素实际形状保持理想直线的状况。
直线度公差是实际线对理想直线所允许的最大变动量。
▲图样示例1：在给定平面内，公差带必须在距离为0.1mm的两平行直线间的区域。
▲图样示例2：如果在公差值前加注记号φ、则公差带必须在直径0.1mm的圆柱面内的区域。
2.平面度平面度，即通常所说的平整程度，表示零件的平面要素实际形状，保持理想平面的状况。
平面度公差是实际表面对理想平面所允许的最大变动量。
▲图样示例：公差带是位于距离0.08mm的两个平行平面之间的区域。
3.圆度圆度，即通常所说的圆整程度，表示零件上圆的要素实际形状与其中心保持等距的状况。
圆度公差是在同一截面上，实际圆对理想圆所允许的最大变动量。
▲图样示例：公差带必须在同一正截面上，半径差为公差值0.03mm的两个同心圆之间的区域。
4.圆柱度圆柱度是表示零件上圆柱面外形轮廓上的各点，对其轴线保持等距状况。
圆柱度公差是实际圆柱面对理想圆柱面所允许的最大变动量。
▲图样示例：公差带是半径差为公差值0.1mm的两个同轴圆柱面之间的区域。
5.线轮廓度线轮廓度是表示在零件的给定平面上，任意形状的曲线，保持其理想形状的状况。
线轮廓度公差是指非圆曲线的实际轮廓线的允许变动量。
▲图样示例：公差带是由包络一系列直径为公差0.04mm的圆的两包络线之间的区域。
诸圆的圆心位于具有理论正确几何形状的线上。
6.面轮廓度面轮廓度是表示零件上的任意形状的曲面，保持其理想形状的状况。
面轮廓度公差是指非圆曲面的实际轮廓线，对理想轮廓面的允许变动量。
▲图样示例：公差带是由包络一系列直径为0.02mm的球的两条包络线之间，诸球的中心理论上应位于理论正确几何形状的面上。
7.平行度平行度，即通常所说的保持平行的程度，表示零件上被测实际要素相对于基准保持等距离的状况。
平行度公差是被测要素的实际方向，与基准相平行的理想方向之间所允许的最大变动量。
