钢结构手工电弧焊焊接工艺

钢结构手工电弧焊焊接 2012-03-18

检查数量:每批同类构件抽查10%，且不应少于3件；被抽查构件中，每一类型焊缝按条数抽查5%，且不应少于1条；每条检查1处，总抽查数不应少于10处。
检验方法:观察检查或使用放大镜、焊缝量规和钢尺检查，当存在疑义时，采用渗透或磁粉探伤检查。
(二)一般项目
1、对于需要进行焊前预热或焊后热处理的焊缝，其预热温度或后热温度应符合国家现行有关标准的规定或通过工艺试验确定。预热区在焊道两侧，每侧宽度均应大于焊件厚度的1.5倍以上，且不应小于100mm；后热处理应在焊后立即进行，保温时间应根据板厚按每25mm板厚1h确定。
检查数量:全数检查。检验方法:检查预、后热施工记录和工艺试验报告。
2、二级、三级焊缝外观质量标准应符合本规范附录A中表A.0.1的规定。三级对接焊缝应按二级焊缝标准进行外观质量检验。
检查数量:每批同类构件抽查10%，且不应少于3件；被抽查构件中，每一类型焊缝按条数抽查5%，且不应少于1条；每条检查1处，总抽查数不应少于10处。
—
般
项
目
1
焊接材料外观质量
第4.3.4条
观察检查（按量抽查1%，且≥10包）
2
预热和后热处理
第5.2.7条
检查试验报告（全数检查）
3
焊缝外观质量
第5.2.8条
观察检查或使用放大镜、焊缝量规和钢尺检查（第5.2.8条）
4
焊缝尺寸偏差
第5.2.9条
观察检查第（5.2.9条）
5
凹形角焊缝
第5.2.10条
观察检查（同类构件抽查10%，且≥3件）
3)烘焙焊条：应符合规定的温度与时间，从烘箱中取出的焊条，放在焊条保温桶内，随用随取。
4)焊接电流：根据焊件厚度、焊接层次、焊条型号、直径、焊工熟练程度等因素，选择适宜的焊接电流。

钢结构手工电弧焊焊接工艺与质量标准

钢结构手工电弧焊焊接工艺与质量标准一、总则1、范围本标准规定了钢结构手工电弧焊的施工要求、方法和质量控制标准。

本标准适用于工业与民用建筑中的桁架、网架(壳)结构、多层或高层框架结构、门式钢架等钢结构制作和安装过程中的手工电弧焊焊接。

2、规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款，内容随最新版本更新适用于本标准。

GB50300—2013建筑工程施工质量验收统一标准GB50205-2001 钢结构工程施工质量验收规范GB/T985-2016 气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸GB11345-2013 钢焊缝手工超声波探伤方法和探伤结果分级GB3323-2005 钢熔化焊对接接头射线照相和质量分级GB/T5117-2012 碳钢焊条GB/T5118-2012 低合金钢焊条JGJ81-2011 建筑钢结构焊接技术规程二、施工准备1 技术准备1.1 构件制作安装前，施工单位按照国家现行标准《建筑钢结构焊接技术规程》JGJ81-2011 的规定对其首次采用的钢材、焊接材料、焊接方法、焊后热处理工艺等进行焊接工艺评定试验，编制《焊接工艺评定报告》。

1.2 根据焊接工艺评定报告、钢结构技术规范及设计图纸的有关要求编制焊接工艺文件（包括施工方案、焊接作业指导书、焊接工艺卡等），进行施工技术交底。

2 物资准备2.1 建筑钢结构用钢材及焊接材料的选用应符合设计技术的要求，具有材料质量证明书及合格证，并经进场检验合格。

2.2 钢材的成份、性能复验应符合国家现行有关工程质量验收标准的规定。

2.3 焊条应符合《碳钢焊条》GB/T5117-2012 和《低合金钢焊条》GB/T5118-2012 的要求,并不应有药皮开裂、脱落、焊芯生锈等外观缺陷。

3 施工设施准备3.1 工具用具主要工具用具：电焊机、焊条烘箱、保温筒、焊接滚轮架、手持式电动砂轮或角向磨光机等。

3.2 监测装置检测设备、仪器：超声波探伤仪、磁粉探伤仪、数字温度仪、温湿度仪、焊接检验尺、焊缝量规、卡规、游标卡尺、钢卷尺。

钢结构焊接施工工艺

钢结构焊接施工工艺一、焊接准备1、材料准备首先，要确保所使用的钢材符合设计要求，并具备质量合格证明。

对于焊接材料，如焊条、焊丝、焊剂等，其型号、规格应与母材相匹配，并按照规定进行烘干和存放，以防止受潮变质。

2、焊接设备选用合适的焊接设备，如电弧焊机、气体保护焊机等，并确保设备性能良好，参数稳定。

同时，配备必要的辅助工具，如焊接夹具、量具等。

3、焊件准备焊件在焊接前应进行清理，去除表面的油污、铁锈、氧化皮等杂质，以保证焊接质量。

对于坡口的加工，应按照设计要求进行，确保坡口尺寸和形状符合标准。

4、环境条件焊接作业应在适宜的环境条件下进行，一般要求风速不大于 8m/s，相对湿度不大于 90%。

当环境条件不满足要求时，应采取相应的防护措施。

二、焊接工艺评定焊接工艺评定是验证所拟定的焊接工艺是否正确、合理的重要环节。

在进行正式焊接前，应根据钢结构的材质、厚度、接头形式等因素，制定焊接工艺指导书，并按照规定进行焊接工艺评定试验。

试验包括拉伸试验、弯曲试验、冲击试验等，以检验焊缝的力学性能是否满足设计要求。

只有通过焊接工艺评定的焊接工艺，才能用于实际施工。

三、焊接操作1、定位焊在正式焊接前，通常需要进行定位焊，以固定焊件的相对位置。

定位焊缝的长度、间距、厚度等应符合规定，且定位焊缝不得有裂纹、气孔等缺陷。

2、焊接顺序合理的焊接顺序对于减少焊接变形和残余应力至关重要。

一般应遵循先焊收缩量大的焊缝，后焊收缩量小的焊缝；先焊受力较大的部位，后焊受力较小的部位；对称焊缝应采用对称焊接等原则。

3、焊接方法钢结构焊接常用的方法有手工电弧焊、气体保护焊、埋弧焊等。

手工电弧焊操作灵活，适用于各种位置的焊接；气体保护焊效率高，焊缝质量好；埋弧焊适用于厚板的长焊缝焊接。

4、焊接参数焊接参数包括焊接电流、电压、焊接速度、焊丝直径、气体流量等，应根据焊件的材质、厚度、接头形式等因素进行合理选择。

焊接过程中，应严格控制焊接参数，确保焊缝质量稳定。

钢结构手工电弧焊焊接工艺

钢结构手工电弧焊焊接1 范围本工艺标准适用于一般工业与民用建筑工程中钢结构制作与安装手工电弧焊焊接工程。

2 施工准备2.1 材料及主要机具：2.1.1 电焊条：其型号按设计要求选用，必须有质量证明书。

按要求施焊前经过烘焙。

严禁使用药皮脱落、焊芯生锈的焊条。

设计无规定时，焊接Q235钢时宜选用E43系列碳钢结构焊条；焊接16Mn钢时宜选用E50系列低合金结构钢焊条；焊接重要结构时宜采用低氢型焊条（碱性焊条）。

按说明书的要求烘焙后，放入保温桶内，随用随取。

酸性焊条与碱性焊条不准混杂使用。

2.1.2 引弧板：用坡口连接时需用弧板，弧板材质和坡口型式应与焊件相同。

2.1.3 主要机具：电焊机（交、直流）、焊把线、焊钳、面罩、小锤、焊条烘箱、焊条保温桶、钢丝刷、石棉布、测温计等。

2.2 作业条件2.2.1 熟悉图纸，做焊接工艺技术交底。

2.2.2 施焊前应检查焊工合格证有效期限，应证明焊工所能承担的焊接工作。

2.2.3 现场供电应符合焊接用电要求。

2.2.4 环境温度低于0℃，对预热，后热温度应根据工艺试验确定。

3 操作工艺→→3.2 钢结构电弧焊接：3.2.1 平焊3.2.1.1 选择合适的焊接工艺，焊条直径，焊接电流，焊接速度，焊接电弧长度等，通过焊接工艺试验验证。

3.2.1.2 清理焊口：焊前检查坡口、组装间隙是否符合要求，定位焊是否牢固，焊缝周围不得有油污、锈物。

3.2.1.3 烘焙焊条应符合规定的温度与时间，从烘箱中取出的焊条，放在焊条保温桶内，随用随取。

3.2.1.4 焊接电流：根据焊件厚度、焊接层次、焊条型号、直径、焊工熟练程度等因素，选择适宜的焊接电流。

3.2.1.5 引弧：角焊缝起落弧点应在焊缝端部，宜大于10mm，不应随便打弧，打火引弧后应立即将焊条从焊缝区拉开，使焊条与构件间保持2～4mm间隙产生电弧。

对接焊缝及对接和角接组合焊缝，在焊缝两端设引弧板和引出板，必须在引弧板上引弧后再焊到焊缝区，中途接头则应在焊缝接头前方15～20mm处打火引弧，将焊件预热后再将焊条退回到焊缝起始处，把熔池填满到要求的厚度后，方可向前施焊。

钢筋焊接工艺设计要求

钢结构手工电弧焊焊接工艺标准（二）3.2.1.10 清渣：整条焊缝焊完后清除熔渣，经焊工自检(包括外观及焊缝尺寸等)确无问题后，方可转移地点继续焊接。

3.2.2 立焊：基本操作工艺过程与平焊相同，但应注意下述问题：3.2.2.1 在相同条件下，焊接电源比平焊电流小10%～15%。

3.2.2.2 采用短弧焊接，弧长一般为2～3mm。

3.2.2.3 焊条角度根据焊件厚度确定。

两焊件厚度相等，焊条与焊条左右方向夹角均为45°；两焊件厚度不等时，焊条与较厚焊件一侧的夹角应大于较薄一侧的夹角。

焊条应与垂直面形成60°～80°角，使电弧略向上，吹向熔池中心。

3.2.2.4 收弧：当焊到末尾，采用排弧法将弧坑填满，把电弧移至熔池中央停弧。

严禁使弧坑甩在一边。

为了防止咬肉，应压低电弧变换焊条角度，使焊条与焊件垂直或由弧稍向下吹。

3.2.3 横焊：基本与平焊相同，焊接电流比同条件平焊的电流小10%～15%，电弧长2～4mm。

焊条的角度，横焊时焊条应向下倾斜，其角度为70°～80°，防止铁水下坠。

根据两焊件的厚度不同，可适当调整焊条角度，焊条与焊接前进方向为70°～90°。

3.2.4 仰焊：基本与立焊、横焊相同，其焊条与焊件的夹角和焊件厚度有关，焊条与焊接方向成70°～80°角，宜用小电流、短弧焊接。

3.3 冬期低温焊接：3.3.1 在环境温度低于0℃条件下进行电弧焊时，除遵守常温焊接的有关规定外，应调整焊接工艺参数，使焊缝和热影响区缓慢冷却。

风力超过4级，应采取挡风措施；焊后未冷却的接头，应避免碰到冰雪。

3.3.2 钢结构为防止焊接裂纹，应预热、预热以控制层间温度。

当工作地点温度在0℃以下时，应进行工艺试验，以确定适当的预热，后热温度。

质量标准4.1 保证项目4.1.1 焊接材料应符合设计要求和有关标准的规定，应检查质量证明书及烘焙记录。

电弧焊施工工艺

电弧焊施工工艺为提高公司钢结构制作和焊接质量，提高工人手工药皮焊条焊接技术，提高钢结构制作水平，特编制电弧焊施工工艺一、工艺标准1 范围本工艺标准适用于一般工业与民用建筑工程中钢结构制作与安装手工电弧焊焊接工程。

2 施工准备2.1 材料及主要机具2.1.1 电焊条：其型号按设计要求选用，必须有质量证明书。

按要求施焊前经过烘焙。

严禁使用药皮脱落、焊芯生锈的焊条。

设计无规定时，焊接Q235钢时宜选用E43系列碳钢结构焊条；焊接16Mn钢时宜选用E50系列低合金结构钢焊条；焊接重要结构时宜采用低氢型焊条（碱性焊条）。

按说明书的要求烘焙后，放入保温桶内，随用随取。

酸性焊条与碱性焊条不准混杂使用。

2.1.2 引弧板：用坡口连接时需用弧板，弧板材质和坡口型式应与焊件相同。

2.1.3 主要机具：电焊机（交、直流）、焊把线、焊钳、面罩、小锤、焊条烘箱、焊条保温桶、钢丝刷、石棉条、测温计等。

2.2 作业条件2.2.1 熟悉图纸，做焊接工艺技术交底。

2.2.2 施焊前应检查焊工合格证有效期限，应证明焊工所能承担的焊接工作。

2.2.3 现场供电应符合焊接用电要求。

2.2.4 环境温度低于0℃，对预热，后热温度应根据工艺试验确定。

3 操作工艺3.1 工艺流程：作业准备→电弧焊接（平焊、立焊、横焊、仰焊）→焊缝检查3.2 钢结构电弧焊接：3.2.1 平焊3.2.1.1 选择合格的焊接工艺，焊条直径，焊接电流，焊接速度，焊接电弧长度等，通过焊接工艺试验验证。

3.2.1.2 清理焊口：焊前检查坡口、组装间隙是否符合要求，定位焊是否牢固，焊缝周围不得有油污、锈物。

3.2.1.3 烘焙焊条应符合规定的温度与时间，从烘箱中取出的焊条，放在焊条保温桶内，随用随取。

3.2.1.4 焊接电流：根据焊件厚度、焊接层次、焊条型号、直径、焊工熟练程度等因素，选择适宜的焊接电流。

3.2.1.5 引弧：角焊缝起落弧点应在焊缝端部，宜大于10mm，不应随便打弧，打火引弧后应立即将焊条从焊缝区拉开，使焊条与构件间保持2～4mm间隙产生电弧。

钢结构焊接工艺

钢结构焊接工艺1、范围本工艺标准适用于一般工业与民用建筑工程中钢结构制作与安装手工电弧焊焊接工程。

2、施工准备2.1材料及主要机具2.1.1电焊条：其型号按设计要求选用，必须有质量证明书。

按要求施焊前经过烘焙。

严禁使用药皮脱落、焊芯生锈的焊条。

设计无规定时，焊接Q235钢时宜选用E43系列碳钢结构焊条；焊接16Mn钢时宜选用E50系列低合金结构钢焊条；焊接重要结构时宜采用低氢型焊条（碱性焊条）。

按说明书的要求烘焙后，放入保温桶内，随用随取。

酸性焊条与碱性焊条不准混杂使用。

2.1.2引弧板：用坡口连接时需用弧板，弧板材质和坡口型式应与焊件相同。

2.1.3主要机具：电焊机（交、直流）、焊把线、焊钳、面罩、小锤、焊条烘箱、焊条保温桶、钢丝刷、石棉条、测温计等。

2.2作业条件2.2.1熟悉图纸，做焊接工艺技术交底。

2.2.2施焊前应检查焊工合格证有效期限，应证明焊工所能承担的焊接工作。

2.2.3现场供电应符合焊接用电要求。

2.2.4环境温度低于0℃，对预热，后热温度应根据工艺试验确定。

3、操作工艺3.1工艺流程：作业准备→电弧焊接（平焊、立焊、横焊、仰焊）→焊缝检查。

3.2钢结构电弧焊接：3.2.1平焊3.2.1.1选择合格的焊接工艺，焊条直径，焊接电流，焊接速度，焊接电弧长度等，通过焊接工艺试验验证。

3.2.1.2清理焊口：焊前检查坡口、组装间隙是否符合要求，定位焊是否牢固，焊缝周围不得有油污、锈物。

3.2.1.3烘焙焊条应符合规定的温度与时间，从烘箱中取出的焊条，放在焊条保温桶内，随用随取。

3.2.1.4焊接电流：根据焊件厚度、焊接层次、焊条型号、直径、焊工熟练程度等因素，选择适宜的焊接电流。

3.2.1.5引弧：角焊缝起落弧点应在焊缝端部，宜大于10mm，不应随便打弧，打火引弧后应立即将焊条从焊缝区拉开，使焊条与构件间保持2～4mm间隙产生电弧。

对接焊缝及时接和角接组合焊缝，在焊缝两端设引弧板和引出板，必须在引弧板上引弧后再焊到焊缝区，中途接头则应在焊缝接头前方15～20mm处打火引弧，将焊件预热后再将焊条退回到焊缝起始处，把熔池填满到要求的厚度后，方可向前施焊。

钢筋焊接工艺要求

钢结构手工电弧焊焊接工艺标准（二）3.2.1.10 清渣：整条焊缝焊完后清除熔渣，经焊工自检(包括外观及焊缝尺寸等)确无问题后，方可转移地点继续焊接。

3.2.2 立焊：基本操作工艺过程与平焊相同，但应注意下述问题：3.2.2.1 在相同条件下，焊接电源比平焊电流小10%～15%。

3.2.2.2 采用短弧焊接，弧长一般为2～3mm。

3.2.2.3 焊条角度根据焊件厚度确定。

两焊件厚度相等，焊条与焊条左右方向夹角均为45°；两焊件厚度不等时，焊条与较厚焊件一侧的夹角应大于较薄一侧的夹角。

焊条应与垂直面形成60°～80°角，使电弧略向上，吹向熔池中心。

3.2.2.4 收弧：当焊到末尾，采用排弧法将弧坑填满，把电弧移至熔池中央停弧。

严禁使弧坑甩在一边。

为了防止咬肉，应压低电弧变换焊条角度，使焊条与焊件垂直或由弧稍向下吹。

3.2.3 横焊：基本与平焊相同，焊接电流比同条件平焊的电流小10%～15%，电弧长2～4mm。

焊条的角度，横焊时焊条应向下倾斜，其角度为70°～80°，防止铁水下坠。

根据两焊件的厚度不同，可适当调整焊条角度，焊条与焊接前进方向为70°～90°。

3.2.4 仰焊：基本与立焊、横焊相同，其焊条与焊件的夹角和焊件厚度有关，焊条与焊接方向成70°～80°角，宜用小电流、短弧焊接。

3.3 冬期低温焊接：3.3.1 在环境温度低于0℃条件下进行电弧焊时，除遵守常温焊接的有关规定外，应调整焊接工艺参数，使焊缝和热影响区缓慢冷却。

风力超过4级，应采取挡风措施；焊后未冷却的接头，应避免碰到冰雪。

3.3.2 钢结构为防止焊接裂纹，应预热、预热以控制层间温度。

当工作地点温度在0℃以下时，应进行工艺试验，以确定适当的预热，后热温度。

质量标准4.1 保证项目4.1.1 焊接材料应符合设计要求和有关标准的规定，应检查质量证明书及烘焙记录。

手工电弧焊的焊接工艺参数

手工电弧焊的焊接工艺参数选择合适的焊接工艺参数，对提高焊接质量和提高生产效率是十分重要。

焊接工艺参数(焊接规范)是指焊接时,为保证焊接质量而选定的诸多物理量（例如：焊接电流、电弧电压、焊接速度、热输入等）的总称。

焊条电弧焊的焊接工艺参数主要包括焊条直径、焊接电流、电弧电压. 焊接速度和预热温度等。

1、焊接电源种类和极性的选择焊接电源种类：交流、直流极性选择：正接、反接正接：焊件接电源正极，焊条接电源负极的接线方法。

反接：焊件接电源负极，焊条接电源正极的接线方法。

极性选择原则：碱性焊条常采用直流反接，否则，电弧燃烧不稳定，飞溅严重，噪声大，酸性焊条使用直流电源时通常采用直流正接。

2、焊条直径焊条直径是根据焊件厚度、焊接位置、接头形式、焊接层数等进行选择。

一般厚度越大，选用的焊条直径越粗，焊条直径与焊件的关系见下表：焊件厚度(mm) 2 3 4-5 6-12 >13焊条直径(mm) 2 3.2 3.2-4 4-5 4-63、焊接电流焊接电流是焊条电弧焊的主要工艺参数，焊工在操作过程中需要调节的只有焊接电流，而焊接速度和电弧电压都是由焊工控制的。

焊接电流的选择直径影响着焊接质量和劳动生产率。

焊接电流越大，熔深越大，焊条溶化快，焊接效率也高，但是焊接电流太大时，飞溅和烟雾大，焊条尾部易发红，部分涂层要失效或崩落，而且容易发生咬边、焊瘤、烧穿等缺陷，增大焊件变形，还会使接头热影响区晶粒粗大，焊接接头的韧性降低；焊接电流太小，则引弧困难，焊条容易粘连在工件上，电弧不稳定，易产生未焊透、未熔合、气孔和夹渣等缺陷，且生产率低。

因此选择焊接电流，应根据焊条直径、焊条类型、焊件厚度、接头形式、焊接位置及焊道层次来综合考虑。

首先应保证焊接质量，其次应尽量采用较大的电流，以提高生产效率。

T型接头和搭接头，在施焊环境温度较低时，由于导热较快，所以焊接电流要大一些。

但主要由焊条直径、焊接位置、焊道层次等因素来决定。

（1）焊条直径焊条直径越粗，熔化焊条所需的热量越大，必须增大焊接电流，每种焊条都有一个最合适电流范围。

手工电弧焊焊接工艺

手工电弧焊焊接工艺本工艺适用于低碳钢和低合金高强度各种大型钢结构工程制造重要结构的焊接。

一、焊前准备1.根据施焊结构钢材的强度等级，各种接头形式选择相等强度等级牌号和合适焊条直径。

2。

当施工环境温度低于0℃，或钢材的碳当量大于0。

41%及结构刚性过大，构件较厚时应采用焊前预热措施,预热温度为80℃~100℃，预热范围为板厚的5倍,但不小于100mm。

3。

工件厚度大于6 mm对接焊时，为确保焊透强度，在板材的对接边沿开切V形或X形坡口，坡口角度α为60°,钝边p=0~1 mm ，装配间隙b＝0～1 mm，如图1。

当板厚差≥4 mm 时，应对较厚板材的对接边缘进行削斜处理,如图2。

4。

焊条烘焙：酸性药皮类型焊条焊前烘焙150℃×2保温2小时；碱性药皮类焊条焊前必须进行300～350℃×2烘焙，并保温2小时才能使用。

5.焊前接头清洁要求,在坡口或焊接处两侧30 mm范围内影响焊缝质量的毛刺、油污、水、铁锈等脏物及氧化皮，必须清除干净.6。

在板缝两端如余量小于50 mm时，焊前两端应加引弧、熄弧板，其规格不小于50×50 mm。

二、焊接材料的选用1。

首先考虑母材强度等级与焊条等级相匹配和不同药皮类型焊条的使用特性。

2。

考虑物件的工作条件，凡承受动载荷、高应力或形状复杂，刚性较大，应选用抗裂性能和冲击韧性号的低氢型焊条. 3。

在满足使用性能和操作性能的前提下,应适当选用规格大效率高的铁粉焊条，以提高焊接生产效率。

三、焊接规范1。

应根据板厚选择焊条直径，确定焊接电流，如表.该电流为平焊位置焊接，立、横、仰焊时焊接电流应降低10~15%；〉16 mm板厚焊接底层选φ3。

2 mm焊条,角焊焊接电流应比对接焊焊接电流稍大。

2。

为使对接焊缝焊透，其底层焊接应选用比其他层焊接的焊条直径较小.3.厚件焊接，应严格控制层间温度，各层焊缝不宜过宽,应考虑多道多层焊接.4.对接焊缝正面焊接厚，反面使用碳气刨扣槽,并进行封底焊接.四、焊接程序1。

手工电弧焊焊接工艺标准规范标准

手工电弧焊焊接工艺标准1. 手工电弧焊焊接施工工艺标准1.1适用范围本工艺适用于钢结构制作与安装手工电弧焊焊接工艺。

工艺规定了一般低碳钢、普通低合金高强度钢手工电弧焊的基本要求。

凡各工程的工艺中无特殊要求的结构件手工电弧焊均应按本工艺规定执行。

1.2引用标准(1)钢结构工程施工质量验收规范(GB50205—2001)；(2)建筑工程施工质量验收统一标准(GB50300—2001)；(3)建筑钢结构焊接规程JGJ81—2002)；(4)碳钢焊条(GB5117—85)；(5)低合金钢焊条(GB5118—85)；(6)钢结构焊缝外形尺寸(GB10854—89)；(7)焊接质量保证钢熔化焊接接头的要求和缺陷等级(GB/T12469—90)；(8)钢焊缝手工超声波探伤和探伤结果的分级(GB11345—89)。

1.3术语焊接工艺一一制造焊件所有有关的加工方法实施要求，包括焊接准备、材料选用、焊接方法的选定、焊接参数、操作要求等。

坡口——根据设计或工艺需要，在焊件的待焊部位加工并装配的一定几何形状的沟槽。

断续焊缝——焊接成具有一定间隔的焊缝。

塞焊缝——两零件相叠，其中一块开圆孔，在圆孔中焊接两板所形成的焊缝，只在孔内焊角缝者。

焊缝厚度——在焊缝横截面中，从焊缝正面到焊缝背面的距离。

手工焊——手持焊具、焊枪或焊钳进行操作的焊接方法。

预热——焊接开始前，对焊件的全部(或局部)进行加热的工艺措施。

后热——焊接后立即对焊件的全部(或局部)进行加热或保温，使其缓冷的工艺措施。

焊条——涂有药皮的供手弧焊用的熔化电极。

它由药皮和焊芯两部分组成。

焊药——压涂在焊芯表面上的涂料层。

焊渣——焊后覆盖在焊缝表面上的固态熔渣。

焊接工作台——为焊接小型焊件而设计的工作台。

定位板——为保证焊件间的相对位置，防止变形和便于装配而临时焊上的金属板。

引弧板——为在焊接接头始端获得正常尺寸的焊缝截面，焊前装配的一块金属板。

焊接在这块板上开始，焊后割掉。

钢结构手工电弧焊工艺

钢结构手工电弧焊工艺首先，进行钢结构手工电弧焊前需要准备好以下物料和设备：1.手工电弧焊机：包括电源、电焊机焊接电缆和电焊机焊枪等。

2.焊条：根据具体需求选择合适的焊条，如低氢焊条、碳钢焊条等。

3.钢结构基材：要保证焊接的表面清洁，没有油脂和污垢。

4.手套、护目镜、防护服等个人防护装备。

接下来是钢结构手工电弧焊的具体步骤：1.对焊接部位进行清理：使用刮刀、砂轮等工具将焊接部位的氧化物、锈蚀物和油脂等杂质清除干净，以保证焊接质量。

2.放电：将焊条插入焊机焊枪，确保电流适当，根据焊接位置选择合适的焊接角度。

3.焊接基材：将焊枪靠近焊接基材，按下电焊机电源开关，将电弧引燃。

4.边涂焊剂边焊接：焊接时，可以边涂抹焊剂边进行焊接，焊剂能够增强焊缝的润湿性和焊缝质量。

5.焊线操作：根据焊接要求，进行焊线操作，包括焊条推进速度、旋转角度和焊接速度等。

操作过程中注意保持稳定的焊缝形状和焊接质量。

6.焊后处理：焊接结束后，待焊缝冷却后进行清理，去除焊剂残留物、氧化物和焊渣等。

在进行钢结构手工电弧焊的过程中，还需要注意以下事项：1.个人安全防护：进行焊接时必须佩戴合适的防护设备，如手套、护目镜和防护服等，确保身体不受电弧、火花和热辐射等伤害。

2.通风条件：进行焊接时需要保持室内或作业区域良好的通风条件，以避免因焊接过程中产生的烟尘和有毒气体对操作人员产生危害。

3.焊接参数选择：根据焊接基材的类型、厚度和焊接要求等因素，选择合适的焊接电流、电压和焊接速度等参数。

4.焊接位置选择：对于不同角度的焊接，应该选择合适的位置进行焊接，以确保焊接缺陷的最小化。

5.焊接质量检验：焊接完成后应及时进行焊缝质量检验，包括焊缝外观、焊缝牢固度和焊缝内部质量等方面。

总结起来，钢结构手工电弧焊是一种重要的焊接方法，通过合适的操作步骤和注意事项，可以保证焊接质量的稳定性和可靠性。

在实际应用中，需要根据具体的焊接需求和工程要求，选择合适的材料和设备，并严格遵循标准化的操作程序，以确保焊接工艺的正确性和稳定性。

焊缝标准

钢结构手工电弧焊焊接工艺标准范围本工艺标准适用于一般工业与民用建筑工程中钢结构制作与安装手工电弧焊焊接工程。

施工准备2.1 材料及主要机具：2.1.1 电焊条：其型号按设计要求选用，必须有质量证明书。

按要求施焊前经过烘焙。

严禁使用药皮脱落、焊芯生锈的焊条。

设计无规定时，焊接Q235钢时宜选用 E43系列碳钢结构焊条；焊接16Mn钢时宜选用 E50系列低合金结构钢焊条；焊接重要结构时宜采用低氢型焊条（碱性焊条）。

按说明书的要求烘焙后，放入保温桶内，随用随取。

酸性焊条与碱性焊条不准混杂使用。

2.1.2 引弧板：用坡口连接时需用弧板，弧板材质和坡口型式应与焊件相同。

2.1.3 主要机具：电焊机（交、直流）、焊把线、焊钳、面罩、小锤、焊条烘箱、焊条保温桶、钢丝刷、石棉布、测温计等。

2.2 作业条件2.2.1 熟悉图纸，做焊接工艺技术交底。

2.2.2 施焊前应检查焊工合格证有效期限，应证明焊工所能承担的焊接工作。

2.2.3 现场供电应符合焊接用电要求。

2.2.4 环境温度低于0℃，对预热，后热温度应根据工艺试验确定。

操作工艺3.1 工艺流程作业准备→ 电弧焊接 (平焊、立焊、横焊、仰焊) → 焊缝检查3.2 钢结构电弧焊接：3.2.1 平焊3.2.1.1 选择合适的焊接工艺，焊条直径，焊接电流，焊接速度，焊接电弧长度等，通过焊接工艺试验验证。

3.2.1.2 清理焊口：焊前检查坡口、组装间隙是否符合要求，定位焊是否牢固，焊缝周围不得有油污、锈物。

3.2.1.3 烘焙焊条应符合规定的温度与时间，从烘箱中取出的焊条，放在焊条保温桶内，随用随取。

3.2.1.4 焊接电流：根据焊件厚度、焊接层次、焊条型号、直径、焊工熟练程度等因素，选择适宜的焊接电流。

3.2.1.5 引弧：角焊缝起落弧点应在焊缝端部，宜大于10mm，不应随便打弧，打火引弧后应立即将焊条从焊缝区拉开，使焊条与构件间保持2～4mm间隙产生电弧。

对接焊缝及对接和角接组合焊缝，在焊缝两端设引弧板和引出板，必须在引弧板上引弧后再焊到焊缝区，中途接头则应在焊缝接头前方15～20mm处打火引弧，将焊件预热后再将焊条退回到焊缝起始处，把熔池填满到要求的厚度后，方可向前施焊。

钢结构手工电弧焊焊接施工工艺标准

钢结构手工电弧焊焊接施工工艺标准3.1.1 总则3.1.1.1 适用范围本施工工艺标准适用于桁架或网架(壳)结构、多层或高层梁、柱框架结构等工业与民用建筑和一般构筑物的钢结构工程中。

凡各工程的工艺中无特殊要求的结构件的手工电弧焊均应按本标准规定执行。

3.1.1.2 编制参考标准及规范（1）《碳钢焊条》GB5117（2）《低合金钢焊条》GB5118（3）《气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸》GB985—88（4）《钢结构工程施工质量验收规范》GB50205－2001（5）《建筑钢结构焊接技术规程》JGJ81—20023.1.2 术语、符号3.1.2.1 术语（1）母材：被焊接的材料统称。

（2）焊缝金属：构成焊缝的金属，一般是熔化的母材和填充金属凝固形成的那部分金属。

（3）层间温度：多层焊时，停焊后继续焊之前，其相邻焊道应保持的最低温度。

（4）余高：高出焊趾连线部分的焊缝高度。

（5）定位焊缝：焊前为装配和固定焊接接头的位置而施焊的短焊缝。

（6）船形焊：T 形、十字形和角接接头处于平焊位置进行的焊接。

3.1.2.2 符号（1）t－板厚；（2）a－间隙；（3）p－钝边；（4）L－长度；（5）a－坡口角度；（6）B－宽度；(7)C－余高；(8)d－错边量；(9)hf—焊脚尺寸；(10)I－焊接电流；(11)φ－焊条直径。

焊接方法及焊透种类代号应符合表3.1.2.2—1 的规定；接头形式及坡口形状代号应符合表3.1.2.2—2 的规定；焊接面及垫板种类代号应符合表3.1.2.2—3 的规定；3.1.3 基本规定3.1.3.1 为在建筑钢结构焊接中贯彻执行国家的技术经济政策，做到技术先进、经济合理、安全适用、确保质量，制定本工艺标准。

3.1.3.2 本标准适用于工业与民用建筑钢结构中普通碳素结构钢和低合金结构钢焊接。

3.1.3.3 钢结构焊接，必须按施工图的要求进行，并应遵守现行《钢结构工程施工质量验收规范》GB50205－2001 的规定。

钢筋焊接工艺要求

钢筋焊接工艺要求(总11页) --本页仅作为文档封面，使用时请直接删除即可--钢结构手工电弧焊焊接工艺标准（二）清渣：整条焊缝焊完后清除熔渣，经焊工自检(包括外观及焊缝尺寸等)确无问题后，方可转移地点继续焊接。

立焊：基本操作工艺过程与平焊相同，但应注意下述问题：在相同条件下，焊接电源比平焊电流小10%～15%。

采用短弧焊接，弧长一般为2～3mm。

焊条角度根据焊件厚度确定。

两焊件厚度相等，焊条与焊条左右方向夹角均为45°；两焊件厚度不等时，焊条与较厚焊件一侧的夹角应大于较薄一侧的夹角。

焊条应与垂直面形成60°～80°角，使电弧略向上，吹向熔池中心。

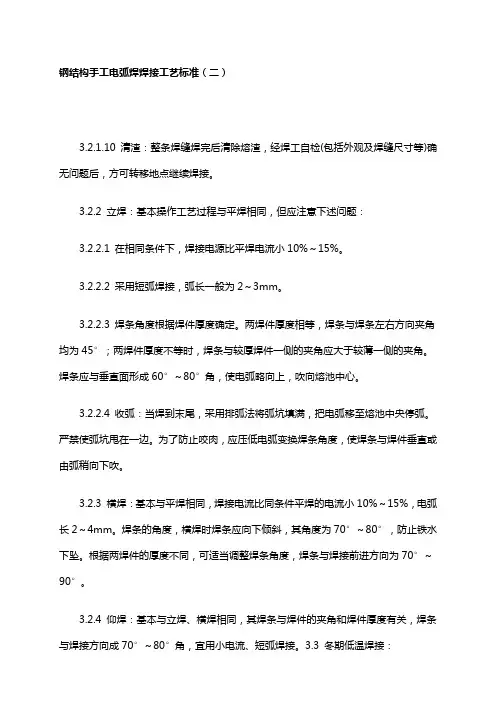

收弧：当焊到末尾，采用排弧法将弧坑填满，把电弧移至熔池中央停弧。

严禁使弧坑甩在一边。

为了防止咬肉，应压低电弧变换焊条角度，使焊条与焊件垂直或由弧稍向下吹。

横焊：基本与平焊相同，焊接电流比同条件平焊的电流小10%～15%，电弧长2～4mm。

焊条的角度，横焊时焊条应向下倾斜，其角度为70°～80°，防止铁水下坠。

根据两焊件的厚度不同，可适当调整焊条角度，焊条与焊接前进方向为70°～90°。

仰焊：基本与立焊、横焊相同，其焊条与焊件的夹角和焊件厚度有关，焊条与焊接方向成70°～80°角，宜用小电流、短弧焊接。

冬期低温焊接：在环境温度低于0℃条件下进行电弧焊时，除遵守常温焊接的有关规定外，应调整焊接工艺参数，使焊缝和热影响区缓慢冷却。

风力超过4级，应采取挡风措施；焊后未冷却的接头，应避免碰到冰雪。

钢结构为防止焊接裂纹，应预热、预热以控制层间温度。

当工作地点温度在0℃以下时，应进行工艺试验，以确定适当的预热，后热温度。

质量标准保证项目焊接材料应符合设计要求和有关标准的规定，应检查质量证明书及烘焙记录。

焊工必须经考试合格，检查焊工相应施焊条件的合格证及考核日期。

Ⅰ、Ⅱ级焊缝必须经探伤检验，并应符合设计要求和施工及验收规范的规定，检查焊缝探伤报告。

钢结构手工电弧焊焊接工艺

钢结构手工电弧焊焊接工艺一、引言手工电弧焊是一种常用的钢结构连接方式，也是施工现场常用的一种焊接方式。

本文将介绍手工电弧焊焊接工艺的一些基本知识和操作要点，以帮助施工人员更好的掌握该技术。

二、手工电弧焊手工电弧焊是利用电弧产生高温、高能量的特性，将焊条和被焊材料熔化并连接的过程。

手工电弧焊接的优点是焊接速度快，焊接质量高，适用性广，容易操作。

在施工现场，需要使用的设备有电焊机、焊条以及相关的劳保用品。

三、钢结构手工电弧焊焊接工艺1. 焊接前的准备焊接前，需要对被焊材料进行处理，将其表面的油污、锈蚀等杂质清理干净，以保证焊接接头的质量。

同时，需要选择适当的焊接位置和焊接方向，以提高焊接效率和质量。

焊接前还要检查电焊机、焊接电缆和焊接枪是否完好。

2. 焊接操作在焊接过程中，需要将焊枪对准焊缝，产生电弧，并同时加入焊条，进行焊接。

焊接时需要控制焊接电流大小和移动焊枪的速度，以保证焊接质量。

同时，需要不断调节焊接电流大小和焊接速度，以适应不同的焊接材料和厚度。

3. 焊接后的处理焊接完成后，需要进行表面清理和打磨，以使焊缝的外观平整美观。

同时，需要进行焊缝的检查和测试，以保证焊接强度和质量。

对于不合格的焊接接头，需要及时进行修补，直到符合要求为止。

四、注意事项1.在使用焊接设备时，应注意电源的安全和操作规程，以免发生电击等事故。

2.焊接时应注意防护，戴好劳保用品，尽量避免观看焊弧，免受紫外线辐射的危害。

3.应严格按照焊接工艺规程进行焊接操作，焊接材料和设备应符合规定标准，并及时进行检查和维护。

4.焊接前需要对被焊材料进行处理，焊接过程中需要控制焊接电流大小和移动焊枪的速度，焊接后需要进行表面清理和打磨，以保证焊接质量。

五、总结钢结构手工电弧焊焊接工艺是一种常用的钢结构连接方式，需要掌握一定的焊接知识和操作技巧。

在施工现场应注意安全和防护，严格按照焊接工艺规程进行操作，以保证焊接质量和工程安全。
