1-1万地质填图规范篇一:1-13地质填图工作质量要求a1,13 地质填图工作质量要求(川冶勘函[2003]160号)1、范围本要求规定了固体矿产地质勘查中地质填图工作的目的任务、一般要求、比例尺选择、不同比例尺地质观测研究程度等。
本要求适用于固体矿产勘查各阶段地质填图工作设计、实施、原始资料检查、成果验收等质量评估的依据。
2 依据本要求参考了下列文件:2.1 地质部1963年颁发的《固体矿产普查工作规范(草案)》;2.2 四川冶金地质勘探公司1982年《冶金地质勘探工作定额》;2.3 吉林冶金地质勘探公司1975年《地质测量质量要1求》;2.4 中国地质调查局2002年《固体矿产勘查原始地质编录细则》(征求意见稿);2.5 GB/T 13908,2002《固体矿产地质勘规查范总则》。
3 地质填图的目的任务和一般要求地质填图是固体矿产勘查的一项基本工作方法，它为研究工作区地质构造、成矿控制因素及矿产分布规律提供基础图件。
不论哪种比例尺的地质填图，都应以地质观察为基础，其精度要求按不同比例尺地质测量规定要求。
比例尺的选择应以规床规模、形态复杂程度以及各勘查阶段的要求为依据。
大比例尺地质填图是为矿产勘查、矿山建设设计服务的。
地质点要布设在界线上或有特殊意义的部位，对于薄矿体(层)、标志层及其他有意义的地质现象，必要时应扩大表示。
4 各勘查阶段地质填图比例尺的选择24.1 预查阶段:对有希望的地区，应选择几条路线，进行比例尺为1:50000或1?25000的路线地质踏勘。
在尚未开展1:50000 区域地质调查工作的地区，应开展1?50000专项地质调查工作。
四川省冶金地质勘查局2003-12-12发布、实施?293?4.2 普查阶段:通过1?25000,1?50000比例尺的地质填图和露头检查，对区内成矿地质条件达到大致查明程度。
通过1? 10000~1?2000比例尺的地质填图，大致查明主要矿体特征。
1：10000地质填图工作方法细则
1:10000地质填图工作方法细则一、1:1000地质剖面（一）工作方法1．地质剖面测量是地质填图工作的基础，因此在填图工作之前，测制1－2条完整的地质剖面，比例尺采用1:2000—1:1000，用以划分填图单元，研究地层及构造，为1:10000地质填图服务。
剖面比例尺一般是填图比例尺的5—10倍。
2．剖面线应垂直地层走向布置，位置应选择在地层层序较齐全，相带明显，构造简单，接触关系和标志层清楚，基岩出露较好，具有代表性的地段进行。
为确保剖面的实测精度，剖面上的地层、矿层界线、构造线若被浮土掩盖，应予揭露。
3．实测剖面应逐层对岩石和地质矿产特征进行细致的观察描述，系统地采集标本，按不同岩石类型分层采集一定数量的样品。
4．地质剖面一般采用全仪器法测制，采用定地质点的方法进行，即剖面地质点点位在分层处。
同时要考虑地形的起伏情况。
地质体出露宽度在1米以上者在图上应有表示，小于1米，具有特殊地质意义的地质体应放大表示。
5．实地分层界线用小红旗作标记。
6．地质记录内容应全面、准确，地质体产状及所采各种样品应按分队的统一格式标绘于剖面图相应位置上，并做文字记录。
7．根据实测地质剖面和其它地质工作所取得的各项地质资料建立较合理的地层层序，查明岩层厚度，岩性、岩石组合特征，物质成份，岩相组合等。
研究地层、岩石的含矿性，尽可能确定其时代，选定标志层，划分填图单元。
8．地质剖面图的内容和布局参照1︰50000填图格式。
要加强导线平面图的绘制，绘制方法采用展开法，表示内容：导线、导线点、产状（可选择表示）、地质界线、地层代号、含矿层、断层、主要地物等。
9．要进行地层厚度计算工作。
用统一表格，采用下述公式计算。
D＝L（sin α·cosβ·sinγ±cosα·sinβ）式中：D－岩层真厚度；L－斜坡距α－岩层真倾角β－地层坡度角γ－剖面线与地层走向线的夹角。
地形坡向与岩层倾角相反时用“+”，相同时用“-”。
矿区1∶1万地质填图工作细则
矿区1∶1万地质填图工作细则一、目的任务矿区地质测量的任务，就是将地质体和地质现象按一定的比例如实反映在地图上，编制矿区地形地质图。
它必须详细反映矿区内地层层序、岩性、岩相、产状及按触关系；构造类型、特征及与矿化的关系；火成岩的岩性、期次、相带、蚀变作用及火山机制；矿床特征。
矿区地形地质图是各勘查阶段最基本的图件，是编制各种综合图件和进行储量计算的基础。
同时又是确定勘探方法和合理使用各种勘查的手段依据，也是未来矿床开采设计的重要依据。
因此，矿区地质测量在矿区勘查工作过程中起着重要的主导作用，它的质量直接影响地质勘查工作的质量。
填图比例尺的选择必须符合有关勘探规范的要求，根据不同矿种和矿床类型及规模大小而定，一般在1∶500～1∶10000之间。
二、填图准备工作1、熟悉资料，充分收集和认真分析研究已有的地质、物化探资料，初步掌握矿区地层、构造、火成岩及矿床特征，了解矿区地质调查史和矿床开发史，前人工作成果及结论、建议等。
2、研究以往地质工作果，编制必要的综合图件，提出重点解决的地质问题。
3、野外踏勘，了解矿区范围及基岩出露情况；了解地层分布和层序、矿体(层)分布及矿化范围、主要岩石类型、地质构造特征、掩盖程度、施工条件等情况，选定实测地质剖面的位置。
4、编写设计。
三、实测地质剖面1、总体要求地质地层剖面测量是地质填图的基础工作，一般矿区至少要有1～2条完整的地质地层剖面，地质构造复杂或面积较大的矿区要实测2～3条地质地层剖面。
若为区域性地质矿产普查，则应根据地层分布情况和构造复杂程度适当增加实测剖面数。
根据实测地质地层剖面和探矿工程所取得的各项地质资料建立正确的地层层序，查明其接触触关系、地层厚度、岩性、岩石组合征、结构构造、物质成分、岩相建造、沉积特点等，确定侵入岩的相带划分原则和火山机制及变质相带。
研究地层、岩石的含矿性并确定其时代，确定标志层和填图单位。
要编制可以代表工作区(或矿区)地质特点的综合地层柱状图，以作为工作区(或矿区)统一分层对比的依据。
1：10000地形图绘制标准（2）

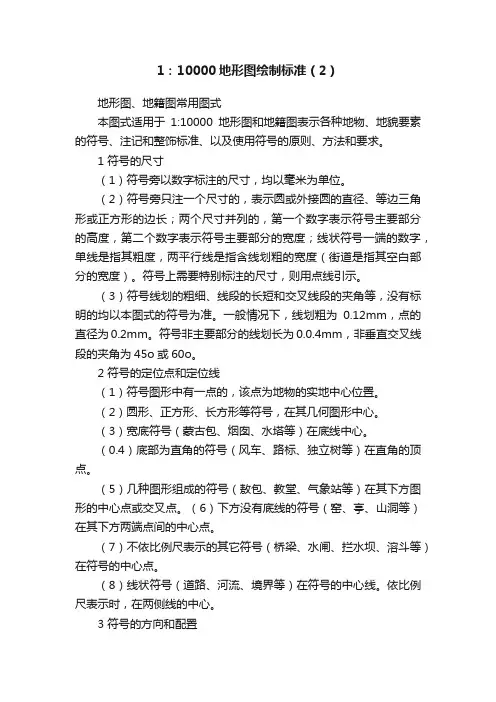

1：10000地形图绘制标准（2）地形图、地籍图常用图式本图式适用于1:10000地形图和地籍图表示各种地物、地貌要素的符号、注记和整饰标准、以及使用符号的原则、方法和要求。
1 符号的尺寸（1）符号旁以数字标注的尺寸，均以毫米为单位。
（2）符号旁只注一个尺寸的，表示圆或外接圆的直径、等边三角形或正方形的边长；两个尺寸并列的，第一个数字表示符号主要部分的高度，第二个数字表示符号主要部分的宽度；线状符号一端的数字，单线是指其粗度，两平行线是指含线划粗的宽度（街道是指其空白部分的宽度）。
符号上需要特别标注的尺寸，则用点线引示。
（3）符号线划的粗细、线段的长短和交叉线段的夹角等，没有标明的均以本图式的符号为准。
一般情况下，线划粗为0.12mm，点的直径为0.2mm。
符号非主要部分的线划长为0.0.4mm，非垂直交叉线段的夹角为45o或60o。
2 符号的定位点和定位线（1）符号图形中有一点的，该点为地物的实地中心位置。
（2）圆形、正方形、长方形等符号，在其几何图形中心。
（3）宽底符号（蒙古包、烟囱、水塔等）在底线中心。
（0.4）底部为直角的符号（风车、路标、独立树等）在直角的顶点。
（5）几种图形组成的符号（敖包、教堂、气象站等）在其下方图形的中心点或交叉点。
（6）下方没有底线的符号（窑、亭、山洞等）在其下方两端点间的中心点。
（7）不依比例尺表示的其它符号（桥梁、水闸、拦水坝、溶斗等）在符号的中心点。
（8）线状符号（道路、河流、境界等）在符号的中心线。
依比例尺表示时，在两侧线的中心。
3 符号的方向和配置（1）独立性地物符号除规定按真方向表示外，其它均垂直于南图廓描绘。
（2）土质和植被符号的配置如下：整列式：按一定行列配置，如苗圃、草地、稻田等；散列式：不按一定行列配置，如有林地、灌木林、石块地等；相应式：按实地疏密或位置配置，如疏林、散树、独立树等。
（3）土质和植被面积较大时，其符号间隔可放大1～3倍描绘；在能表示清楚的原则下，也可采用注记的方法表示；还可将图中最多的一种省绘符号，图外加附注说明，但一幅图或一批图应统一。
一比一万填图细则
1:10000地质填图工作细则1:10000地质填图工作细则随着西部大开发的进展，国土资源大调查向西部倾斜的力度将进一步加大，为满足其要求，提高地质工作的质量，特制订本细则。
一、1:1000地质剖面（一）工作方法1．地质剖面测量是地质填图工作的基础，因此在填图工作之前，测制1－2条完整的地质剖面，比例尺采用1:1000，用以划分填图单元，研究地层及构造，为1:10000地质填图服务。
2．剖面线应垂直地层走向布置，位置应选择在地层层序较齐全，相带明显，构造简单，接触关系和标志层清楚，基岩出露较好，具有代表性的地段进行。
为确保剖面的实测精度，剖面上的地层、矿层界线、构造线若被浮土掩盖，应予揭露。
3．实测剖面应逐层对岩石和地质矿产特征进行细致的观察描述，系统地采集标本，按不同岩石类型分层采集一定数量的样品。
4．地质剖面用半仪器法测制，采用定地质点的方法进行。
分层距离用皮尺丈量，地质体出露宽度在1米以上者在图上应有表示，小于1米，具有特殊地质意义的地质体应放大表示。
5．实地分层界线用小红旗作标记。
6．地质记录内容应全面、准确，地质体产状及所采各种样品应按分队的统一格式标绘于剖面图相应位置上，并做文字记录。
7．根据实测地质剖面和其它地质工作所取得的各项地质资料建立较合理的地层层序，查明岩层厚度，岩性、岩石组合特征，物质成份，岩相组合等。
研究地层、岩石的含矿性，尽可能确定其时代，选定标志层，划分填图单元。
8．地质剖面图的内容和布局参照附图1。
要加强导线平面图的绘制，绘制方法采用展开法，表示内容：导线、导线点、产状（可选择表示）、地质界线、地层代号、含矿层、断层、主要地物等。
9．进行地层厚度计算工作。
用统一表格，采用下述公式计算。
D＝L（sin α·cosβ·sinγ±cosα·sinβ）式中：D－岩层真厚度；L－斜坡距α－岩层真倾角β－地层坡度角γ－剖面线与地层走向线的夹角。
区域地质填图工作细则
混杂岩剖面-2
通过对构造岩片四维裂拼复原分析研究，探 讨造山带形成、演化历程和现今三维物质组 成与结构。要求在剖面上要按微岩片和岩片 对内部物质组成逐层详细描述，采集岩矿、 古生物、岩相、构造定向、岩石地球化学、 粒度分析等样品，选择代表性岩片采集同位 素年龄测试样。特别要注意岩片（块）与基 质之间、岩片与岩片之间（在混杂岩中，岩 片与岩片常常直接以断裂带接触）接触关系 （断裂）特征性质的调查
实测剖面的技术规定-1
实测区每幅图每一个地层单位至少有1-2条实 测剖面控制；修测区对原有的实测剖面在检查 的基础上选择具代表性的或有重要意义而出露 好的剖面进行重测或补测（含建组剖面、层型 剖面），重测或补测的剖面数应占原有剖面的 1/3—1/2；片区修测区应在深入研究前人成果 基础上，有针对性地进行重测、补测或新测； 若已有符合质量要求的实测剖面，可部分或全 部引用。 凡是新建的地层单位，不论是那一 类区都要新测制层型剖面。
路线调查-2
2．系统观测路线：是区域地质调查中进行区调填图 的主要阶段，是在设计书经上级主管部门审查批准以 后，按照设计要求对全区系统布臵路线进行全面调查， 并完成地质图的填制。因此路线的布臵必须能全面控 制测区主要地质体和构造形迹的形态和分布规律为目 的，路线经过位臵应尽量能控制地质体间的一些重要 接触关系或重要构造部位，以求能收集到尽可能丰富 的资料。此类路线应以垂直区域构造线方向的穿越路 线为主，适当辅以追索路线。对一些重要地质体边界 （如混杂岩中大型蛇绿岩块边界、重要含矿层边界 等），为准确填绘可布臵一定量的追索路线
详细路线剖面-1
详细路线剖面是在二条实测剖面（含复查剖面） 之间的、控制主要地质体边界、区内地质构造 格架、特殊样品（加密）采集而布臵的主干路 线剖面，是对区内实测剖面的补充。该类剖面 要求全程或主要地段详细控制重要地质体和填 图单元。详细路线剖面的起始点，重要地质界 线处等必须以地质观测点控制，填图单元内的 重要岩性分层、特殊地质体（如夹层）、岩性 分层处等应视比例尺和手图图面点的分布密度 而灵活掌握。
「1：10000地形图绘制标准」
地形图、地籍图常用图式本图式适用于1:1００00地形图和地籍图表示各种地物、地貌要素的符号、注记和整饰标准、以及使用符号的原则、方法和要求。
1 符号的尺寸（１）符号旁以数字标注的尺寸，均以毫米为单位。
（2)符号旁只注一个尺寸的,表示圆或外接圆的直径、等边三角形或正方形的边长;两个尺寸并列的，第一个数字表示符号主要部分的高度，第二个数字表示符号主要部分的宽度；线状符号一端的数字,单线是指其粗度,两平行线是指含线划粗的宽度(街道是指其空白部分的宽度）。
符号上需要特别标注的尺寸,则用点线引示。
(３)符号线划的粗细、线段的长短和交叉线段的夹角等，没有标明的均以本图式的符号为准。
一般情况下，线划粗为0.12mm，点的直径为0.２mｍ。
符号非主要部分的线划长为0.０.4ｍm,非垂直交叉线段的夹角为４5º或６０º。
２符号的定位点和定位线（1)符号图形中有一点的，该点为地物的实地中心位置。
(2)圆形、正方形、长方形等符号，在其几何图形中心。
（３）宽底符号(蒙古包、烟囱、水塔等)在底线中心。
（0.4)底部为直角的符号(风车、路标、独立树等）在直角的顶点。
(５）几种图形组成的符号（敖包、教堂、气象站等）在其下方图形的中心点或交叉点。
(６）下方没有底线的符号(窑、亭、山洞等）在其下方两端点间的中心点。
（7)不依比例尺表示的其它符号(桥梁、水闸、拦水坝、溶斗等)在符号的中心点。
(8)线状符号（道路、河流、境界等）在符号的中心线。
依比例尺表示时,在两侧线的中心。
3 符号的方向和配置(1)独立性地物符号除规定按真方向表示外,其它均垂直于南图廓描绘。
（2）土质和植被符号的配置如下：整列式：按一定行列配置,如苗圃、草地、稻田等;散列式:不按一定行列配置,如有林地、灌木林、石块地等;相应式:按实地疏密或位置配置,如疏林、散树、独立树等。
(3)土质和植被面积较大时,其符号间隔可放大１～３倍描绘；在能表示清楚的原则下，也可采用注记的方法表示;还可将图中最多的一种省绘符号,图外加附注说明,但一幅图或一批图应统一。
地质填图规范
地质填图规范篇一：地质填图规范地质填图规范1 准备工作准备工作包括技术准备和实物准备，前者就是组织野外工作人员学习相关规范、堆积和经过批准的工作设计，了解目的任务和技术要求，收集工作区已有的各类资料，后者准备工作主要有：有野外用地形手图及清图准备；实测地质剖面及进行野外踏勘；组织野外工作人员；准备工具用品及各种记录表格。
收集或专业人员实测矿区大比例尺地形图供填图使用；当没有合适的大比例尺地形图时，在勘查早期，可用小比例尺图放大使用，如1∶1万精测图放大为1∶5千简测图或1∶2000草测图使用。
填图精度及地质点密度主要考虑勘查阶段及地质条件复杂程度：预查阶段：一般草测，地质界线上的点距40至100米，岩性内部点点距100米左右。
普查阶段：一般简测，地质界线上的点距35至70米，岩性内部点点距70米左右。
如某铁矿区1∶2000地质简测图中，沿铁矿层及正长岩界线上的点距一般在40米左右，而辉长岩体内部点距一般在70米左右。
对于宽度小于1米的矿体，有意义的地质体或标志层均需放大表示。
1.1 填图工具用品有主要有挎包、讲义夹、相机、手持GPS、罗盘、放大镜、地质锤、三角板、量角器、计算器、文具盒、钢卷尺、符号笔、棉纸、样品袋、基点木（竹）桩。
1.2 填图用表格主要有地质观察点记录表、地表及坑探工程采样记录表、矿区标本登记表、音相记录表、标本签、样品签2 填图方法与技术要求观察路线的布置是从实测地质剖面展开的。
首先将实测地质剖面及确定的填图单元界线，断层线，侵入体界线，矿层顶、底板界线，产状等的位置，绘到野外用手图上。
再从实测剖面两侧逐渐布置观察路线。
填图组一般由2—3人组成，组长全面负责填图工作，具体观察、记录、布样，组员主要负责定位、作图、取样等工作。
在矿区大比例尺填图中，对那些重要地质体，如标志层、矿体、矿化体、蚀变带、主要断裂等，应沿其走向进行追索控制。
2.1 穿越法填图穿越法填图在中小比例尺填图中是主要方法。
矿区地质填图操作细则及质量监控
1 地质填图操作细则2 野外地质观察描述细则3 地质填图的质量监控1 地质填图操作细则1.1 地质剖面1.1.1工作方法1、地质剖面测量是地质填图工作的基础，因此在填图工作之前，测制1－2条完整的地质剖面，1:10000地质填图剖面比例尺采用1:1000-2000；1:2000地质填图剖面比例尺采用比例尺采用1:500，用以划分填图单元，研究地层及构造，为地质填图服务。
2、在注意收集以往的地质资料，并对工区进行了踏勘，了解了地层分布层序，矿体分布及矿化范围，主要岩石类型、地质构造特征等的基础上选择剖面位臵。
即剖面线应尽量垂直地层走向布臵（其间夹角不应小于60°），长度视工作范围而定。
位臵应选择在地层层序较齐全，相带明显，构造简单，接触关系和标志层清楚，基岩出露较好，具有代表性的地段进行。
为确保剖面的实测精度，剖面上的重要的矿层界线、构造线若被浮土严重掩盖，应予揭露。
3、1:1000-2000地质剖面用仪器法或半仪器法测制均可，1:500地质剖面必须使用仪器法测制（草测可以放款到用半仪器法采用定地质点的方法进行）。
在测制剖面过程中，必须按比例尺要求详细分层，分层距离用皮尺或仪器丈量，1:1000-2000地质剖面地质体出露宽度在1-2米以上者在图上应有表示，小于1-2米，具有特殊地质意义的地质体应放大表示；1:500地质剖面地质体出露宽度在0.5米以上者在图上应有表示，小于0.5米，具有特殊地质意义的地质体应放大表示。
4、剖面端点用木桩留作标记。
实地分层界线用油漆或红布条作标记。
分层位臵从仪器或皮尺上直接读取并标于剖面上和记录于记录表中。
5、实测剖面应逐层对岩石和地质矿产特征进行细致的观察描述，系统地采集标本，按不同岩石类型分层采集一定数量的样品。
6、地质记录内容应全面、准确，地质体产状及所采各种样品应按有关规范的统一格式标绘于剖面图相应位臵上。
在作文字记录时，首先注明时间、地点、剖面编号、参加人员及分工，然后逐项填写表格内容：导线号、方位、导线长、坡角、产状等，逐层对岩石或地质体特征进行观察描述，具体按《野外地质观察描述细则》执行。
1：10000地质填图工作细则
1:10000地质填图工作细则1:10000地质填图工作细则一、1:2000地质剖面（一）工作方法1．地质剖面测量是地质填图工作的基础，因此在填图工作之前，测制1－2条完整的地质剖面，比例尺采用1:2000，用以划分填图单元，研究地层及构造，为1:10000地质填图服务。
2．剖面线应垂直地层走向布置，位置应选择在地层层序较齐全，相带明显，构造简单，接触关系和标志层清楚，基岩出露较好，具有代表性的地段进行。
为确保剖面的实测精度，剖面上的地层、矿层界线、构造线若被浮土掩盖，应予揭露。
3．实测剖面应逐层对岩石和地质矿产特征进行细致的观察描述，系统地采集标本，按不同岩石类型分层采集一定数量的样品。
4．地质剖面用半仪器法测制，采用定地质点的方法进行。
分层距离用皮尺丈量，地质体出露宽度在1米以上者在图上应有表示，小于1米，具有特殊地质意义的地质体应放大表示。
5．实地分层界线用小红旗作标记。
6．地质记录内容应全面、准确，地质体产状及所采各种样品应按分队的统一格式标绘于剖面图相应位置上，并做文字记录。
7．根据实测地质剖面和其它地质工作所取得的各项地质资料建立较合理的地层层序，查明岩层厚度，岩性、岩石组合特征，物质成份，岩相组合等。
研究地层、岩石的含矿性，尽可能确定其时代，选定标志层，划分填图单元。
8．地质剖面图的内容和布局参照附图1。
要加强导线平面图的绘制，绘制方法采用展开法，表示内容：导线、导线点、产状（可选择表示）、地质界线、地层代号、含矿层、断层、主要地物等。
9．进行地层厚度计算工作。
用统一表格，采用下述公式计算。
D＝L（sin α·cosβ·sinγ±cosα·sinβ）式中：D－岩层真厚度；L－斜坡距α－岩层真倾角β－地层坡度角γ－剖面线与地层走向线的夹角。
地形坡向与岩层倾角相反时用“+”，相同时用“-”。
10．随着剖面测制工作的进展，应加强室内整理工作，特别是当日整理、文字记录补正、图件绘制及着墨。
1万填图路线记录要求
填图路线记录要求地质填图路线以地质点为主体，务必连续观察，分段记录R，不同岩性、岩性组合、矿化带、构造带、标志层、地层要以B划分。
一、记录格式与要求：1、P地质点记录内容地质点要定在重要界线及构造、矿化等处，点间距离除追索路线、顺走向路段外，不得大于100M，须有控制点。
地质点描述：界线点其内容主要是地质点前后或左右附近的地质情况。
描述要求地质名词术语化、规范化，尽量避免使用不规范的语言。
地质点描述中必填项必须完善，岩性不仅要写岩性名称，在岩性名称后需加岩性代号。
例如：灰岩（LS）灰岩夹板岩（LS+SL）A、沉积岩描述1、岩石学特征：颜色、结构构造、矿物成分及各成分的目估含量、粒度大小，胶结物成分、含量；2、沉积层序特点：层理类型及韵律、基本层序、层面构造，产出厚度特征及规律、接触关系等；3、地层产出层序正常和倒转的确定依据，褶皱、断裂、结核、生物遗迹（标志层）岩相分析等；4、矿化蚀变特征。
B、变质岩的描述1、岩石学特征：颜色、结构构造（包括原先变余构造）及变质矿物成份及含量、分布，变质特征；2、描述不同类型变质岩（接触变质，动力变质、区域变质等）在时间上、空间上的分布规律、组合规律、地质产状及地质成因。
3、矿化蚀变特征及后期构造叠加等。
C、侵入岩描述岩石学特征：岩石名称、颜色（包括风化颜色）、结构构造、组成矿物百分含量（目估）、斑晶和基质、蚀变及矿化情况等。
内部接触关系：是突变的或是过渡的（脉动或涌动）。
原生构造和叠加变形构造的观察及测量：流面、流线、包体及斑晶的定向、流动变形构造、叠加变形构造；岩体与围岩的接触关系及产状；接触变质和围岩蚀变的宽度和强度，有无分带现象和矿化；包体和捕虏体的大小、含量、形态、变形、分布等情况；岩脉的类型、规模、产状、序次等。
地质构造观察内容D、地质构造野外观察记录1、褶皱构造的调查：分为露头尺度和区域性构造褶皱。
褶皱的调查主要是鉴别褶皱是层褶还是片褶，褶皱叠加作用。
地质填图细则(1：1万)
1:10000地质填图工作细则一、1:1000地质剖面（一）工作方法1．地质剖面测量是地质填图工作的基础，因此在填图工作之前，测制1－2条完整的地质剖面，比例尺采用1:1000，用以划分填图单元，研究地层及构造，为1:10000地质填图服务。
2．剖面线应垂直地层走向布置，位置应选择在地层层序较齐全，相带明显，构造简单，接触关系和标志层清楚，基岩出露较好，具有代表性的地段进行。
为确保剖面的实测精度，剖面上的地层、矿层界线、构造线若被浮土掩盖，应予揭露。
3．实测剖面应逐层对岩石和地质矿产特征进行细致的观察描述，系统地采集标本，按不同岩石类型分层采集一定数量的样品。
4．地质剖面用半仪器法测制，采用定地质点的方法进行。
分层距离用皮尺丈量，地质体出露宽度在1米以上者在图上应有表示，小于1米，具有特殊地质意义的地质体应放大表示。
5．实地分层界线用小红旗作标记。
6．地质记录内容应全面、准确，地质体产状及所采各种样品应按分队的统一格式标绘于剖面图相应位置上，并做文字记录。
7．根据实测地质剖面和其它地质工作所取得的各项地质资料建立较合理的地层层序，查明岩层厚度，岩性、岩石组合特征，物质成份，岩相组合等。
研究地层、岩石的含矿性，尽可能确定其时代，选定标志层，划分填图单元。
8．地质剖面图的内容和布局参照附图1。
要加强导线平面图的绘制，绘制方法采用展开法，表示内容：导线、导线点、产状（可选择表示）、地质界线、地层代号、含矿层、断层、主要地物等。
9．进行地层厚度计算工作。
用统一表格，采用下述公式计算。
D＝L（sin α〃cosβ〃sinγ±cosα〃sinβ）式中：D－岩层真厚度；L－斜坡距α－岩层真倾角β－地层坡度角γ－剖面线与地层走向线的夹角。
地形坡向与岩层倾角相反时用“+”，相同时用“-”。
10．随着剖面测制工作的进展，应加强室内整理工作，特别是当日整理、文字记录补正、图件绘制及着墨。
11．编写剖面地质小结。
1万地质填图细则
1:10000地质填图工作细则随着西部大开发的进展，国土资源大调查向西部倾斜的力度将进一步加大，为满足其要求，提高地质工作的质量，特制订本细则。
一、1:1000地质剖面（一）工作方法1．地质剖面测量是地质填图工作的基础，因此在填图工作之前，测制1－2条完整的地质剖面，比例尺采用1:1000，用以划分填图单元，研究地层及构造，为1:10000地质填图服务。
2．剖面线应垂直地层走向布置，位置应选择在地层层序较齐全，相带明显，构造简单，接触关系和标志层清楚，基岩出露较好，具有代表性的地段进行。
为确保剖面的实测精度，剖面上的地层、矿层界线、构造线若被浮土掩盖，应予揭露。
3．实测剖面应逐层对岩石和地质矿产特征进行细致的观察描述，系统地采集标本，按不同岩石类型分层采集一定数量的样品。
4．地质剖面用半仪器法测制，采用定地质点的方法进行。
分层距离用皮尺丈量，地质体出露宽度在1米以上者在图上应有表示，小于1米，具有特殊地质意义的地质体应放大表示。
5．实地分层界线用小红旗作标记。
6．地质记录内容应全面、准确，地质体产状及所采各种样品应按分队的统一格式标绘于剖面图相应位置上，并做文字记录。
7．根据实测地质剖面和其它地质工作所取得的各项地质资料建立较合理的地层层序，查明岩层厚度，岩性、岩石组合特征，物质成份，岩相组合等。
研究地层、岩石的含矿性，尽可能确定其时代，选定标志层，划分填图单元。
8．地质剖面图的内容和布局参照附图1。
要加强导线平面图的绘制，绘制方法采用展开法，表示内容：导线、导线点、产状（可选择表示）、地质界线、地层代号、含矿层、断层、主要地物等。
9．进行地层厚度计算工作。
用统一表格，采用下述公式计算。
D＝L（sin α²cosβ²sinγ±cosα²sinβ）式中：D－岩层真厚度；L－斜坡距α－岩层真倾角β－地层坡度角γ－剖面线与地层走向线的夹角。
地形坡向与岩层倾角相反时用“+”，相同时用“-”。
地质填图实施细则
矿区地质填图矿区地质填图是矿产勘查工作的基本手段和基础工作。
其目的是通过对自然露头和人工露头进行系统的地质观测，对地质体以及构造的调查研究，了解地质体的空间分布，研究地表地质规律。
达到了解或查明工作区的地质构造特征，阐明成矿地质条件。
为探矿工程布署、资源/储量估算等提供地表地质资料。
地表地质填图，要求在阶段工作初始进行，以便指导本阶段的地表和深部工程布置。
而地质图的最终成图，又是在本阶段工作终了时根据深部资料反回来推断地表，经过野外实地检查揭露后再进行修改定稿。
一、填图比例尺的选择矿区地质填图比例尺一般为1∶10000—1∶1000。
根据地质工作阶段的不同、矿产种类的不同、矿床规模大小、矿体厚薄以及地质构造复杂程度等因素确定。
一般在矿产预查、普查工作阶段，对金属及非金属矿产常进行1∶10000—1∶5000精度的地质填图。
而有时矿体的厚度小，或矿区的范围小，尤其是对某些特非或稀有矿种，填图比例尺也常大于1∶10000或1∶5000。
在矿床详查、勘探工作阶段，对于煤矿或其它规模较大、矿体稳定或厚度大等的沉积矿床，常采用1∶5000比例尺进行地质填图；而对于金属及某些非金属矿床，在一般情况下常采用1∶2000比例尺进行地质填图，然而当地质情况复杂、矿体宽度小于1m、矿体形态不稳定、或对某些特非或稀有矿床，则应采用1∶1000甚至更大比例尺。
二、填图前的准备工作1、资料收集与综合整理主要应收集区内的地层、矿产、重砂测量和物化探等资料，收集符合精度要求的与工作比例尺相应的地形图（比例尺应大于或等于填图的比例尺）、航空照片等。
若无相应比例尺的地形图，应及早进行野外踏勘，提出对地形底图的测制要求（如测区面积、范围、比例尺、精度要求、提交成果图件的时间等），以便于地形测量工作的及早进行和保障开展地质填图时间对底图的需要。
对所搜集到的资料，应在充分综合研究的基础上加以整理。
尽可能将搜集到的各种不同比例尺的地质图件编绘成与填图比例尺的地质草图。
浅谈1：1万煤田地质填图
它地层可根据实际需要划分 。②详细研究煤岩层 现 行 的有 关煤 炭 行 业填 图工作 的规 范 、规 程 、 技
对 比， 初 步 查 明 可采 煤 层 层 数 、 层位 、 厚度 、 结 构 术要求等 ， 并组织填 图人员观摩 、 熟悉填图方法 ， 及其 地 表 变化 情 况 ， 建 立 区 内各 中煤 层 的对 比标 强化认识 ， 使填图工作有一个较高的起点 。
３ ． １ 一般 程序
（ 多用 于 岩性 控 制 点） 。特殊 地 质 意义 的地 质 观察
收集资料一地质踏勘一剖面测量 、 正确划分 点用于矿化点 、 地貌点 、 水文点及第 四纪界线点 ，
填 图单元 一剖 面地 质小 结 一开展 正 式填 图工 作 。
３ ． ２基本 方法
以及其他特殊地质现象点 ； 推断点用于基岩出露
和地质要素为原则。
３ ． ２ ． １穿 越法 ： 即横穿 走 向法 。观测 路线 大 致垂 直 ３ ． ４ ． ２在 地 层 分界 线 上 、 不 同岩 石 接 触 处 、 岩 相 变
主要构造线延伸方向或者大致垂直 主要 地质界 化 处 、 构造点、 蚀 变带 、 矿 化 及矿 点 、 重要化石点 、
地面位置及性质 。④调查老窑 、 小煤矿 和生产矿 规程》 （ 原煤炭工业部 ， １ ９ ８ ０ 年） 、 《 煤炭资源地质勘 井的分布 、 开采情况 ， 初步了解老窑采空范围。⑤ 探 地 表水 、地 下水 长 期观 测及 水 样采 取规 程 》 （ 原 了解可采煤层 的煤质特征 ， 初步确定煤类 。⑥ 了 煤炭工业部 ， １ ９ ８ ０年） 、 《 矿 区水文地质工程地质
矿区1∶1万地质填图工作细则
矿区1∶1万地质填图工作细则(总6页)-本页仅作为预览文档封面，使用时请删除本页-矿区1∶1万地质填图工作细则一、目的任务矿区地质测量的任务，就是将地质体和地质现象按一定的比例如实反映在地图上，编制矿区地形地质图。
它必须详细反映矿区内地层层序、岩性、岩相、产状及按触关系；构造类型、特征及与矿化的关系；火成岩的岩性、期次、相带、蚀变作用及火山机制；矿床特征。
矿区地形地质图是各勘查阶段最基本的图件，是编制各种综合图件和进行储量计算的基础。
同时又是确定勘探方法和合理使用各种勘查的手段依据，也是未来矿床开采设计的重要依据。
因此，矿区地质测量在矿区勘查工作过程中起着重要的主导作用，它的质量直接影响地质勘查工作的质量。
填图比例尺的选择必须符合有关勘探规范的要求，根据不同矿种和矿床类型及规模大小而定，一般在1∶500～1∶10000之间。
二、填图准备工作1、熟悉资料，充分收集和认真分析研究已有的地质、物化探资料，初步掌握矿区地层、构造、火成岩及矿床特征，了解矿区地质调查史和矿床开发史，前人工作成果及结论、建议等。
2、研究以往地质工作果，编制必要的综合图件，提出重点解决的地质问题。
3、野外踏勘，了解矿区范围及基岩出露情况；了解地层分布和层序、矿体(层)分布及矿化范围、主要岩石类型、地质构造特征、掩盖程度、施工条件等情况，选定实测地质剖面的位置。
4、编写设计。
三、实测地质剖面1、总体要求地质地层剖面测量是地质填图的基础工作，一般矿区至少要有1～2条完整的地质地层剖面，地质构造复杂或面积较大的矿区要实测2～3条地质地层剖面。
若为区域性地质矿产普查，则应根据地层分布情况和构造复杂程度适当增加实测剖面数。
根据实测地质地层剖面和探矿工程所取得的各项地质资料建立正确的地层层序，查明其接触触关系、地层厚度、岩性、岩石组合征、结构构造、物质成分、岩相建造、沉积特点等，确定侵入岩的相带划分原则和火山机制及变质相带。
研究地层、岩石的含矿性并确定其时代，确定标志层和填图单位。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1:10000地质填图工作细则
随着西部大开发的进展，国土资源大调查向西部倾斜的力度将进一步加大，为满足其要求，提高地质工作的质量，特制订本细则。
一、1:1000地质剖面
（一）工作方法
1．地质剖面测量是地质填图工作的基础，因此在填图工作之前，测制1－2条完整的地质剖面，比例尺采用1:1000，用以划分填图单元，研究地层及构造，为1:10000地质填图服务。
2．剖面线应垂直地层走向布置，位置应选择在地层层序较齐全，相带明显，构造简单，接触关系和标志层清楚，基岩出露较好，具有代表性的地段进行。
为确保剖面的实测精度，剖面上的地层、矿层界线、构造线若被浮土掩盖，应予揭露。
3．实测剖面应逐层对岩石和地质矿产特征进行细致的观察描述，系统地采集标本，按不同岩石类型分层采集一定数量的样品。
4．地质剖面用半仪器法测制，采用定地质点的方法进行。
分层距离用皮尺丈量，地质体出露宽度在1米以上者在图上应有表示，小于1米，具有特殊地质意义的地质体应放大表示。
5．实地分层界线用小红旗作标记。
6．地质记录内容应全面、准确，地质体产状及所采各种样品应按分队的统一格式标绘于剖面图相应位置上，并做文字记录。
7．根据实测地质剖面和其它地质工作所取得的各项地质资料建立较合理的地层层序，查明岩层厚度，岩性、岩石组合特征，物质成份，岩相组合等。
研究地层、岩石的含矿性，尽可能确定其时代，选定标志层，划分填图单元。
8．地质剖面图的内容和布局参照附图1。
要加强导线平面图的绘制，绘制方法采用展开法，表示内容：导线、导线点、产状（可选择表示）、地质界线、地层代号、含矿层、断层、主要地物等。
9．进行地层厚度计算工作。
用统一表格，采用下述公式计算。
D＝L（sin α·cosβ·sinγ±cosα·sinβ）
式中：D－岩层真厚度；
L－斜坡距
α－岩层真倾角
β－地层坡度角
γ－剖面线与地层走向线的夹角。
地形坡向与岩层倾角相反时用“+”，相同时用“-”。
10．随着剖面测制工作的进展，应加强室内整理工作，特别是当日整理、文字记录补正、图件绘制及着墨。
11．编写剖面地质小结。
内容为：
（1）前言
a．剖面测制的目的；
b．剖面线位置、方向、座标、长度、测制方法；
c．工作起始、完成日期、工作单位及主要工作人员；
d．完成主要工作量：剖面长度、标本、样品件数。
（2）地质成果
a．简述剖面测制区的区域构造部位及地层、构造特征；
b．地层描述；
c．岩浆岩及脉岩描述；
d．构造；
e．矿产（应详述）；
f．新进展、新发现和新见解。
（3）存在问题。
（二）质量要求
1．文字记录质量
（1）记录格式、描写内容和顺序、记量单位等符合有关标准的要求。
（2）层次分明、重点突出、语言精炼、概念清楚、字迹清楚。
（3）分层合理，各层之间接触关系叙述清楚。
（4）岩石定名基本准确，岩性描述详细且与定名相符。
（5）蚀变与矿化、岩（矿）脉、构造和化石等特征描述详尽。
（6）各种产状数据齐全、准确、有代表性。
2．剖面图质量
（1）比例尺和图式、图例等符合有关标准要求，内容齐全、图面整洁、字迹清晰、花纹美观。
（2）剖面起点、终点和工程位置、地质界线及各种数据准确，按比例尺要求地质体和重要地质现象无遗漏，各种构造要素表示合理。
剖面图与平面图吻合，与文字记录相符。
（3）柱状图内容齐全，层序合理，厚度准确，文字综述合理简练，化石书写正确。
3．控制程度
露头（天然和人工）点密度符合有关标准（相应比例尺）的要求。
4．采样质量
（1）岩、矿石和化石标本及其鉴定样品采集系统有代表性，专门样品采取的种类、数量符合设计要求。
（2）采样方法和样品重量、标本规格符合有关标准要求。
（3）按有关标准要求完成采样编录，标本样品位置和编号在文字记录和有关图、表中注记清晰，无误无漏。
5．室内整理
（1）逐日整理野外现场编录资料（含标本和样品）。
（2）收到各类实验结果后，及时完成样品登记，并注记、补正文字记录。
（3）文、图按有关规定要求及时整饰着墨，每一剖面野外工作结束后及时提交有关原始资料。
二、1:10000地质填图
（一）工作方法
1．1:10000地质草测采用追索法为主，结合穿越法进行。
观测点插统一编号的小红旗作标记，点线密度不作具体要求，地质点密度为18-20个/km2，以能合理控制主要地质体为目的。
对矿化、构造蚀变带等重要地段视具体情况适当加密，以准确反映其特征。
2．观测点用半仪器法（结合GPS）交汇于手图上，并按观测点的地质意义实地勾绘成图，在地质、构造线转弯处要定点控制。
3．填图中，对较难辩认的岩石、矿石及其它构造现象须及时采集标本进行鉴定或研究，对具有重要意义的地质现象应做素描或照相。
4．对重要的地质体、构造、接触带、含矿层、矿化蚀变带等须沿走向追索，必要时采用槽探工程予以揭露。
5．填图时，对大于10米的地质体应标绘于图上，对小于
10米具有意义的地质体应放大表示。
6．地质观察点的记录内容及格式：
观察记录是一项十分重要的基础工作，因此，应根据各点的具体情况详尽描述、重点突出，充分收集第一性资料。
其内容及格式如下：
(1)．点号：DXXX
(2)．点位：利用测量控制点后方交绘。
(3)．点性：如岩性控制点、岩性分界点、矿化点、构造控制点等，视具体情况而定。
(4)．岩性描述：岩石名称、颜色、结构构造、矿物成份、颗粒大小、形状、含量。
地质构造、矿化、蚀变、地貌特征等。
(5)．标本及样品编号。
(6)．路线地质：各地质点间的路线地质均应认真细致观察，做好路线地质记录，对一些小的地质体及矿化、蚀变现象均应有所反映。
7．地质点的分布应均匀地布设，但应视具体情况而定。
野外记录要求单点描述，不得合并。
8．每天外业工作结束后，须及时校对记录和手图，对采取的各种样品及时核对、登记外送，完成手图着墨、转点以及野外记录本中所有数据的着墨工作。
9．要加强野外手图、实际材料图和地质清图的日常整理，及时着墨。
同时，要在地质图上编绘主要地质剖面图。
10．要加强地质填图的室内整理工做，特别是文字记录补正、图件整饰着墨等。
11．编写地质填图总结。
其内容如下：
(1)．概况
a．目的任务
b．交通位置和自然地理
c．以往地质工作评述
d．完成实物工作量
(2)．工作方法及质量评述
(3)．测区地质
a．地质
b．构造
c．岩浆岩
d．变质岩
e．围岩蚀变
f．矿床
(4)．结语
a．主要成果
b．存在问题
c．进一步工作建议
（二）地质填图质量
1．野外地质记录质量
(1)．记录格式、描写内容和顺序、记量单位等符合有关标准的要求。
(2)．层次分明、重点突出、语言精炼、概念清楚、字迹清晰。
(3)．岩石定名基本准确，岩性描述详细且与定名相符。
(4)．蚀变与矿化、岩（矿）脉、构造和化石等特征描述详尽。
(5)．各种产状数据齐全、准确，有代表性。
(6)．接触关系等重要地质现象绘制必要的素描图，并作详细记录。
有50%以上露头点的路线应作信手剖面。
文图相符，图式、图例等符合有关标准的要求。
(7)．路线地质记录连续，界线点控制准确，重要地质现象有详细记录。
2．野外手图质量
(1)．内容齐全、准确，并与文字记录相符。
(2)．图面整洁、字迹清楚。
3．采样质量
(1)．岩、矿石和化石标本及其鉴定样品齐全，专门样品采取的种类、数量符合设计要求。
(2)采样方法和样品重量、标本规格符合有关标准要求。
(3)按有关标准要求完成采样编录，标本、样品位置和编号在文字记录和有关图、表中注记清晰，无误无漏。
4．实际材料图质量
（1）比例尺和图式、图例等符合有关标准要求，图面整洁，字迹清晰。
（2）图面表示内容齐全，符合有关标准的要求。
实际材料图与手图相符，与文字记录一致。
（3）图面地质体间结构合理，代号齐全正确，地质体和地质界线控制程度达到有关标准或设计的要求。
5．室内整理情况
（1）逐日整理野外现场编录资料（含标本和样品），及时编写路线地质小结和转绘实际材料图。
（2）收到各类实验结果后，及时完成样品登记，并注记、补正文字记录。
（3）文、图按有关规定要求整饰着墨，野外工作结束后及时提交有关原始资料。
三、应提交的地质资料
1:10000地质填图工作总结
地质剖面记录本
实测地质剖面图
地质填图记录薄
1:10000地质图（手图、清图）及实际材料图
岩矿样登记薄、送样单、鉴定成果
基岩光谱样登记薄、送样单、成果表。
