《电力系统分析理论》刘天琪,邱晓燕第二版精华内容95页PPT
《电力系统分析理论》刘天琪,邱晓燕第二版精华内容
电气设备3
6kV
9
1.5 额定电压和额定频率
3、变压器
➢ 规定：接受功率一侧的绕组为一次绕组，输出功率一侧的 绕组为二次绕组。
➢ 情况1：一次侧连接发电机，一次侧等于发电机额定电压， 二次侧比电力线路额定电压高10%。
母线：10kV 一次绕组
二次绕组
输电线路：110kV
发电机
10.5kV
2020/3/23
1、电气设备；2、发电机；3、变压器。 它们的额定电压和额定频率如何确定？
2020/3/23
电力系统三相短路的分析计算
7
1.5 额定电压和额定频率
1、电气设备
➢ 电气设备都是按照指定的电压和频率来设计制造的。 ➢ 电气设备的额定电压和频率等于输电（配电）线路的额定
电压和频率。
输电线路：220kV
电气设备1
2020/3/23
电力系统三相短路的分析计算
12
1.5 额定电压和额定频率
➢ 例1-1 如图所示，图中标明的电压为电力线路额定 电压，试确定发电机和变压器的额定电压。
T-4 110kV
10kV
220kV/121kV
110kV/11kV
10kV
G
T-1
T-2 220kV/121kV/38.5kV
T-3 110kV
220kV
220kV
10.5kV 10.5kV/242kV
T-5
M
35kV Vs≤7.5% 3kV
35kV/3.15kV
2020/3/23
电力系统三相短路的分析计算
13
1.5 额定电压和额定频率
➢ 变压器高（中）压侧通常设计有多个分接头，与 额定电压对应分接头称为主抽头
电力系统分析理论(第二版-刘天琪-邱晓燕)课后思考题标准答案(不包括计算)
第一章1、电力系统的额定电压是如何定义的？电力系统中各元件的额定电压是如何确定的？答:电力系统的额定电压：能保证电气设备的正常运行，且具有最佳技术指标和经济指标的电压。
电力系统各元件的额定电压：a.用电设备的额定电压应与电网的额定电压相同。
b.发电机的额定电压比所连接线路的额定电压高5%，用于补偿线路上的电压损失。
c.变压器的一次绕组额定电压等于电网额定电压，二次绕组的额定电压一般比同级电网的额定电压高10%。
2、电力线路的额定电压与输电能力有何关系？答：相同的电力线路，额定电压越高，输电能力就越大。
在输送功率一定的情况下，输电电压高，线路损耗少，线路压降就小，就可以带动更大容量的电气设备。
3、什么是最大负荷利用小时数？答：是一个假想的时间，在此时间内，电力负荷按年最大负荷持续运行所消耗的电能，恰好等于该电力负荷全年消耗的电能。
第二章1、分裂导线的作用是什么？分裂导线为多少合适？为啥？答：在输电线路中，分裂导线输电线路的等值电感和等值电抗都比单导线线路小，分裂的根数越多，电抗下降也越多，但是分裂数超过4时，电抗的下降逐渐趋缓。
所以最好为4分裂。
2、什么叫变压器的空载试验和短路试验？这两个试验可以得到变压器的哪些参数？答：变压器的空载试验：将变压器低压侧加电压，高压侧开路。
此实验可以测得变压器的空载损耗和空载电流变压器的短路试验：将变压器高压侧加电压，低压侧短路，使短路绕组的电流达到额定值。
此实验可以测得变压器的短路损耗和短路电压。
3、对于升压变压器和降压变压器，如果给出的其他原始数据都相同，它们的参数相同吗？为啥？答：理论上只要两台变压器参数一致（包含给定的空载损耗，变比，短路损耗，短路电压），那么这两台变压器的性能就是一致的，也就是说可以互换使用，但是实际上不可能存在这样的变压器，我们知道出于散热和电磁耦等因数的考虑，一般高压绕组在底层（小电流），低压绕组在上层（大电流，外层便于散热）。
绕组分布可以导致一二次绕组的漏磁和铜损差别较大，故此无法做到升压变压器和降压变压器参数完全一致。
《电力系统分析》课件
频率调整的方法与策略
频率调整的方法
电力系统频率的调整可以通过改变发电机的出力、投切负荷、投切发电机组等方法实现。
频率调整的策略
频率调整的策略包括基于频率偏差的调整、基于负荷预测的调整、基于经济性的调整等。 这些策略各有优缺点，应根据电力系统的实际情况选择合适的策略。
频率调整的自动化
为了实现快速、准确的频率调整，需要建立自动化的频率调整系统。该系统可以根据实时 监测到的频率值，自动调整发电机的出力或投切负荷，以维持频率稳定。
电力系统的组成
电源
包括发电厂、小型发电装置等，负责将各种 一次能源转换为电能。
负荷
各种用电设备，消耗电能并转换为其他形式 的能量。
电网由各种电压等级的输电线路和电线路组成 的网络，负责传输和分配电能。
电力系统的运行和管理
通过调度中心等机构对电力系统的运行进行 管理和控制。
电力系统的基本参数
电压
事故状态
发生重大事故导致电力系 统严重受损，无法满足正 常需求。
电力系统的运行状态
01
02
03
正常运行状态
电力系统在正常条件下运 行，满足负荷需求，各项 参数在规定范围内。
异常运行状态
由于某些原因导致电力系 统部分设备异常运行，但 仍能满足基本需求。
事故状态
发生重大事故导致电力系 统严重受损，无法满足正 常需求。
04
电力系统无功功率平衡与 电压调整
04
电力系统无功功率平衡与 电压调整
电力系统无功功率平衡
无功功率平衡的概念
无功功率平衡是电力系统稳定运行的重要条件，它确保了系统中 的无功电源和无功负荷之间的平衡。
无功功率不平衡的影响
无功功率不平衡会导致电压波动、系统稳定性降低、设备过热等问 题，影响电力系统的正常运行。
《电力系统分析》课件
成本分析
分析电力系统的成本包括发电成本、输电成本、 配电成本等，以确定电力系统的总成本和成本 分布情况。
结论
1 现状与发展
电力系统分析技术不断发展，各种新技术的应用，促进了电力系统的稳定性和高效性。
2 应用前景
随着我国对清洁能源的重视和新一代电力系统改造的推进，电力系统分析在应用范围和 深度上将会有更大发展。
应用
电力系统保护主要应用于保护 系统中各部分的设备、线路和 运行状态，例如对短路、过流、 瞬时停电等异常情况的保护。
电力系统经济性分析
概述
电力系统经济性分析主要是为了确定电力系统 的经济成本和收益，并据此根据电力市场供需 情况对电力系统进行调整。
负荷分析
负荷分析是指对各部分的输电能力、发电能力 等进行评估，以保证电力系统的稳定、安全和 高效运行。
3 重要性
电力系统分析是指导电力系统设计和运行的重要手段，其作用不可小视。
输效率、降低电力系统成本、实现电
力系统的可持续发展等。
3
方法
电力系统优化方法包括电源替代、设 备调节等多种手段，其中基于现代数 学理论的优化算法应用得越来越广泛。
电力系统保护
概述
电力系统保护是指为了维护电 力系统的安全可靠运行，通过 安装保护装置对电力系统中各 部分进行保护。
分类
电力系统保护通常分为高压、 低压、多层等不同的保护层次 和保护方式。
稳定性分类
电力系统的稳定性通常分为动态稳定性、静态稳定性和暂态稳定性。
评价方法
一般采用动态稳定分析和稳定裕度评价来进行电力系统稳定性评估。
电力系统优化
1
定义
优化是指针对电力系统状况、设备的
目标
2
刘天琪电力系统分析理论 答案完整版
b.应用：分散安装在各用户处和一些降压变压所的 10KV 或 35KV 母线上使高低压 电力网（包括配电网）的电压损耗和功率损耗都得到减小，在高峰负荷时能提高 全网的电压水平，在负荷较低时，可以切除部分并联电容器，防止电压过高。 串联电容器：a.特点：串联电容器提升的末端电压的数值 QXc/V（即调压效果） 随无功负荷增大而增大，随无功负荷的减小而减小，恰与调压要求一致。但对负 荷功率因数字或导线截面小的线路，由于 PR/V 分量的比重大，串联补偿的调压 效果就很小。 b.应用：只用于 110KV 以下电压等级，长度特别大或有冲击负荷的架空分支线路 上，220KV 以下电压等级的远距离输电线路中采用串联电容补偿，作用在于提高 运行稳定性和输电能力。
5-2、电力系统中无功负荷和无功功率损耗主要指什么？ 答：电力系统的无功负荷分为感性与容性两类，感性无功负荷用于建立变压
器、电动机以及所有电磁元件的磁场，容性无功负荷用于建立电容器等元件的电 场，感性无功与容性无功可以相互补偿。电力系统的无功负荷主要是指以滞后的 功率因数运行的用电设备所吸收的感性无功功率，其中主要是异步电动机。一般 情况下，系统综合负荷的功率因数大致为 0.6～0.9。综合负荷的功率因数愈低， 负荷所吸收的无功功率也愈多。
V2 min
=
(110 +
4.72) ×10.5 121
=
9.96kV
所选分接头不能满足调压要求，但不严重。
5-9 、 有 一 台 降 压 变 压 ， SN=20MVA, VN=110±2×2.5%/11kV ，
△Ps=163kW,Vs%=10.5。变压器低压母线最大负荷为 18MVA，cosφ=0.8; 最小负 荷为 7MVA，cosφ=0.7。已知变压器高压母线在任何方式下维持电压为 107.5kV， 如果变压器低压侧要求顺调压，试选择变压器的分接头。
电力系统分析(完整版)PPT课件
输电线路优化运行
总结词
输电线路是电力系统的重要组成部分，其优化运行对于提高电力系统的可靠性和经济性具有重要意义 。
详细描述
输电线路优化运行主要涉及对线路的路径选择、载荷分配、无功补偿等方面的优化，通过合理的规划 和管理，降低线路损耗，提高线路的输送效率和稳定性，确保电力系统的安全可靠运行。
分布式电源接入与控制
分布参数线路模型考虑线路的电感和 电容在空间上的分布，用于精确分析 长距离输电线路。
行波线路模型
行波线路模型用于描述行波在输电线 路中的传播特性，常用于雷电波分析 和继电保护。
负荷模型
负荷模型概述
静态负荷模型
负荷是电力系统中的重要组成部分，其模 型用于描述负荷的电气特性和运行特性。
静态负荷模型不考虑负荷随时间变化的情 况，只考虑负荷的恒定阻抗和电流。
电力系统分析(完整版)ppt 课件
• 电力系统概述 • 电力系统元件模型 • 电力系统稳态分析 • 电力系统暂态分析 • 电力系统优化与控制 • 电力系统保护与安全自动装置
01
电力系统概述
电力系统的定义与组成
总结词
电力系统的定义、组成和功能
详细描述
电力系统是由发电、输电、配电和用电等环节组成的，其功能是将一次能源转 换为电能，并通过输配电网络向用户提供安全、可靠、经济、优质的电能。
无功功率平衡的分析通常需要考虑系统的无功损耗、无功补偿装置的容 量和响应速度等因素。
有功功率平衡
有功功率平衡是电力系统稳态分析的 核心内容，用于确保系统中的有功电 源和有功负荷之间的平衡。
有功功率平衡的分析通常需要考虑系 统的有功损耗、有功电源的出力和负 荷的特性等因素。
有功功率不平衡会导致系统频率波动， 影响电力系统的稳定运行。因此，需 要合理配置有功电源和调节装置，以 维持系统的有功平衡。
电力系统分析理论(第二版-刘天琪-邱晓燕)课后思考题标准答案(不包括计算)
第一章1、电力系统的额定电压是如何定义的？电力系统中各元件的额定电压是如何确定的？答:电力系统的额定电压：能保证电气设备的正常运行，且具有最佳技术指标和经济指标的电压。
电力系统各元件的额定电压：a.用电设备的额定电压应与电网的额定电压相同。
b.发电机的额定电压比所连接线路的额定电压高5%，用于补偿线路上的电压损失。
c.变压器的一次绕组额定电压等于电网额定电压，二次绕组的额定电压一般比同级电网的额定电压高10%。
2、电力线路的额定电压与输电能力有何关系？答：相同的电力线路，额定电压越高，输电能力就越大。
在输送功率一定的情况下，输电电压高，线路损耗少，线路压降就小，就可以带动更大容量的电气设备。
3、什么是最大负荷利用小时数？答：是一个假想的时间，在此时间内，电力负荷按年最大负荷持续运行所消耗的电能，恰好等于该电力负荷全年消耗的电能。
第二章1、分裂导线的作用是什么？分裂导线为多少合适？为啥？答：在输电线路中，分裂导线输电线路的等值电感和等值电抗都比单导线线路小，分裂的根数越多，电抗下降也越多，但是分裂数超过4时，电抗的下降逐渐趋缓。
所以最好为4分裂。
2、什么叫变压器的空载试验和短路试验？这两个试验可以得到变压器的哪些参数？答：变压器的空载试验：将变压器低压侧加电压，高压侧开路。
此实验可以测得变压器的空载损耗和空载电流变压器的短路试验：将变压器高压侧加电压，低压侧短路，使短路绕组的电流达到额定值。
此实验可以测得变压器的短路损耗和短路电压。
3、对于升压变压器和降压变压器，如果给出的其他原始数据都相同，它们的参数相同吗？为啥？答：理论上只要两台变压器参数一致（包含给定的空载损耗，变比，短路损耗，短路电压），那么这两台变压器的性能就是一致的，也就是说可以互换使用，但是实际上不可能存在这样的变压器，我们知道出于散热和电磁耦等因数的考虑，一般高压绕组在底层（小电流），低压绕组在上层（大电流，外层便于散热）。
绕组分布可以导致一二次绕组的漏磁和铜损差别较大，故此无法做到升压变压器和降压变压器参数完全一致。
电力系统分析完整PPT课件
330、500、750:超高压
>750:特高压
➢ 提高输电电压的利弊：减小载流截面和线路
电抗，利于提高线路功率极限和稳定性，增
加绝缘成本
2020/8/1
南京理工大学
19
1.2我国的电力系统（3）
电力系统的电压与输电容量和输电距离
线路电压(kv) 输送容量(MV) 输送距离(km)
6
0.1~0.2
4~15
2020/8/1
南京理工大学
17
1.2我国的电力系统（1）
• 4个发展阶段
195x：城市电网 196x：省网 1970~1990：区域电网 1990~：区域电网互联
• 电力系统的规模
2004 400GW
2010 535GW
2020 790GW
2020/8/1
南京理工大学
18
1.2我国的电力系统（2）
2020/8/1
南京理工大学
6
教学进度
• 总学时数：56~64
➢ 课堂教学：48~52 ➢ 实践环节：8~12
• 学时分配
➢ 电力系统的基本概念：2~3 ➢ 电网等值：8~10 ➢ 电力系统潮流计算：10~12 ➢ 电力系统运行方式的调整和控制：10 ➢ 电力系统故障分析：10~12 ➢ 电力系统稳定性分析：8~10
• 电磁感应定律 法拉第，1831
• 世界上第一个完整的电力系统 1882，法国
• 三相变压器和三相异步电动机 1891
• 直流电力系统和交流电力系统 爱迪生和西屋
2020/8/1
南京理工大学
13
1.1.2电力系统的组成

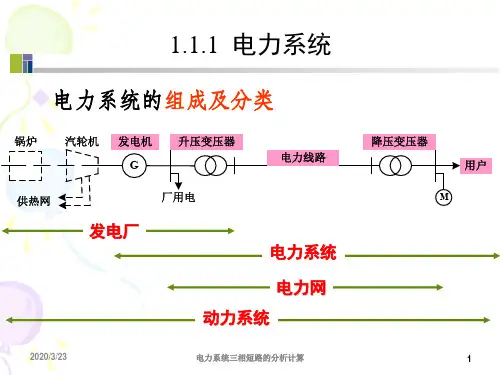

• 电力系统 发电厂、输电和配电网络、用户
• 电网、电力系统和动力系统 • 一次设备和二次设备
电力系统分析 绪论PPT课件
在近似计算中，可以取架空线路的电抗为
22
第22页/共210页
3.分裂导线三相架空线路的电抗
分裂导线采用了改变导线周围的磁场分布，等效 地增加了导线半径，从而减少了导线电抗。
可以证明：
x1
0.1445lg
Dm req
0.0157 n
req
n
r(d12d13 d1n )
n
rd
( n 1) m
d12d13 d1n：某根导线与其余n 1根导线间的距离
分两种情况讨论： 1) 一般线路的等值电路
一般线路：中等及中等以下长度线路，对架空线 为300km；对电缆为100km。
R不考r虑1l 线路X的分x布1l 参数G特性g，1l只用B将线b路1l 参数简
单地集中起来的电路表示。
30
第30页/共210页
2）长线路的等值电路
长线路：长度超过300km的架空线和超过100km的 电缆。
二．负荷的参数和数学模型
• 负荷用有功功率P和无功功率Q来表示。
34
第34页/共210页
第二节 变压器的参数和数学模型
• 双绕组变压器的参数和数学模型 • 三绕组变压器的参数和数学模型 • 自耦变压器的参数和数学模型
35
第35页/共210页
一.双绕组变压器的参数和数学 • 模阻型抗
1. 电阻
变压器的电阻是通过变压器的短路损耗，其近
第28页/共210页
6. 对于分裂导线在第一步时做些改变
Er
km
Q
2r
km n
U r ln Dm
req
km
1 2n 1 r
d
sin
n
实际上，在设计线路时，已检验了所选
电力系统分析基础培训课件.pptx
列运行的发电机可能失去同步，破坏系统运行的稳定 性，造成大面积停电，这是短路最严重的后果。 (4)发生不对称短路时,三相不平衡电流会在相邻的通讯 线路感应出电动势,影响通讯.
南京理工大学
6
四、减少短路危害的措施
于中性点接地的系统）发生通路的情况。
南京理工大学
3
一、短路的类型
表1-1
短路种类
各种短路的示意图和代表符号
示意图
代表符号
三相短路 两相短路接地 两相短路 单相短路
f(3) 5％ f(1,1) 20％ f(2) 10％ f(1) 65％
南京理工大学
4
二、短路的主要原因
①绝缘材料的自然老化，设计、安装及维护不良所带 来的设备缺陷发展成短路。
4 3
B 2
x5
B 2
4
3
南京理工大学
11
第三节 无限大功率电源供电的三相短路过渡过程分析
• 无限大功率电源：是指端电压幅值和频率都保持恒定的 电源，其内阻抗为零。
一、三相短路的暂态过程
图1-2 简单三相电路短路
南京理工大学
12
•短路前电路处于稳态：
e Em sin(t ) i Im 0 sin(t )
一般电力系统中，短路回路的感抗比电阻大得多，
即 L R ，故可近似认为 90。因此，非周期电 流有最大值的条件为：短路前电路空载（Im0=0),并 且短路发生时，电源电势过零（α＝0）。
②恶劣天气：雷击造成的闪络放电或避雷器动作，架 空线路由于大风或导线覆冰引起电杆倒塌等。
③人为误操作，如运行人员带负荷拉刀闸，线路或设 备检修后未拆除地线就加上电压引起短路。
