气液联动执行机构
Shafer气液联动执行机构的安装,操作及保养
Shafer气液联动执行机构的安装，操作及保养1.Shafer气液联动执行机构的安装及调试1.1安装调试前的准备工作1.1.1检查各个接头松紧，有松动的要拧紧。
1.1.2检查液压油油位，松开储油罐顶部的卡套接头和注油堵头，用标尺检查储油罐中油位，储油罐液位应位于1/2罐高±5厘米，如油位不足则加入执行机构专用液压油到规定的位置。
1.1.3 拆除控制块下端排气口的丝堵。
1.2 安装1.2.1如装置和阀门是分别运抵现场，则需进行现场安装。
1.2.2将阀门固定于水平地面上，保证阀门固定良好，必要时使用其它手段固定阀门。
1.2.3检查阀门与执行机构的连接法兰面是否对应，阀杆轴与执行机构的轴套可正确匹配,检查装置与阀门的位置是否均为全开位。
1.2.4对准螺栓孔，上紧螺栓。
1.3 气液联动装置的调试1.3.1 拆除控制块下方的排气丝堵。
1.3.2用手动泵驱动装置，检查装置手动回路部分是否满足要求，并初调手动泵上的速度调节旋钮。
1.3.3连接氮气动力气源，将进入装置的气体压力调节到装置最低工作压力的1.5倍，打开进气管路阀门。
1.3.4气动驱动装置关10~15度。
1.3.5调节装置限位调节器至最大位置，手动驱动装置开启到全开位，调节装置限位调节器使限位块与旋转叶片接触。
1.3.6气动驱动装置关10~15度，然后气动驱动装置至全开，观察阀门是否在全开位置。
1.3.7气动驱动装置关40~50度，根据阀门厂家提供的数据，在在球体中部沿水平方向做全关位的标记，手动驱动装置关至标记处。
1.3.8调节装置限位调节器使限位块与旋转叶片接触。
1.3.9驱动装置开关一次，观察阀门关位是否符合阀门厂家要求，并测量装置单向动作一次的时间，如装置动作时间大于要求的动作时间，则调节手动泵上的速度调节旋钮直到达到要求。
1.3.10将进气压力调节到装置最低工作压力，驱动装置，检查在最低工作压力下装置是否工作。
1.4气液联动装置控制系统的调试1.4.1连接氮气动力气源，将进入装置的气体压力调节到装置最低工作压力的1.5倍，打开进气管路阀门。
SHAFER气液联动阀执行机构学习课件
03
动作异常
如发现阀门动作异常，应检查气源和液压系统是否正常，气液联动阀执
行机构内部是否有堵塞或损坏，如有需清洗或更换相关部件。
05 Shafer气液联动阀执行机 构与其他阀门的比较
与其他阀门的特点比较
高效稳定
采用气液联动技术，具有快速响应和 稳定控制的特点。
长寿命
由于其低磨损和长寿命的设计，减少 了维护和更换的频率。
执行部分的作用是根据控制部分的指令，实现对阀门的开启和关闭操作。
控制部分
01
控制部分是Shafer气液联动阀执行机构的指挥中心，它由传感器、控 制器和电磁阀等组成。
02
传感器用于检测阀门的状态、压力、温度等参数，将检测到的信号传 输给控制器。
03
控制器根据接收到的信号和预设的控制逻辑，通过电磁阀控制气液活 程
停止信号输入
通过控制信号输入停止指令。
清理维护
停止工作后，进行必要的清理和维护工作， 确保设备良好运行。
停止过程
气液联动阀执行机构接收到停止指令后，开 始关闭各部件，停止工作。
记录与报告
记录气液联动阀执行机构的工作状态和运行 数据，生成相应的报告。
04 Shafer气液联动阀执行机 构的维护与保养
2
气液罐用于存储润滑油和压缩空气，气液活塞在 压缩空气的作用下推动润滑油，通过管路将润滑 油输送到执行部分。
3
气液联动部分的作用是实现润滑油的输送和活塞 的往复运动，为执行部分提供动力。
执行部分
执行部分是Shafer气液联动阀执行机构的重要组成部分，它由执行杆、连 杆和曲柄等组成。
执行杆通过连杆与曲柄连接，曲柄在气液活塞的推动下实现旋转运动，从 而带动执行杆实现开启和关闭动作。
SHAFE气液联动执行机构操作规程
气液联动执行机构操作规程1.气液联动执行机构的操作1.1装置操作前的检查1.1.1确认气液联动装置阀门的状态；1.1.2确认控制回路上放空口处于打开状态；1.1.3检查上下有进气引压管上所有阀门是否在全开位置；1.1.4从控制回路块中检查动力气压力是否高于最低工作压力，以便确认是否可以手操气动动作装置。
1.2手操气动控制开阀拉住左手柄进行开启装置的切换，直至装置顶部指示器直到全开位置，此时可听到气流声明显减小；关阀拉住右手柄进行关闭装置的切换，直至装置顶部指示器直到全关位置，此时可听到气流声明显减小；1. 操作人员完成操作后，必须确认阀门的开关位置是否满足要求，带远传的装置需要确认其传输信号是否正确，确认无误后方可离开现场。
1.3手操液动控制开阀a) 按下手动泵上左端按钮；b) 提前手动泵手柄至最高点，向下按动手柄；c) 重复上步操作，直至阀位指示器指到全开位置；d) 阀门达到全开位置后，按住手动泵中央的平衡阀按钮，按下手柄，将手柄复位。
关阀a) 按下手动泵上右端按钮；b) 提起手动泵手柄至最高点，向下按动手柄；c) 重复上步操作，直至阀位指示器指到全关位置；d) 阀门达到全关位置后，按住手动泵中央的平衡阀按钮，按下手柄，将手柄复位。
操作人员完成操作后，必须确认阀门的开关位置是否满足要求，带远传的装置需要确认其传输信号是否正确，确认无误后方可离开现场。
2.气液联动执行机构的维护2.1更换电池2.1.1Lineguard2200中所配置的蓄电池使用寿命一般在2~3年，太阳能板系统中的蓄电池由于经常充放电，使用寿命可能达不到2年，维护人员需时常检测蓄电池的工作情况，到期需进行更换；2.1.2拆掉电池正负极两端的红色及黑色连接线，拆除旧电池，安装新电池；2.1.3用软件检查参数设置是否正确，控制状态是否正确，如不正确进行更换。
2.2更换干燥剂电子控制单元中的干燥剂每年更换2~3次即可，在湿度比较大的地区，每年需要更换3~5次，另外，每次打开电控箱之后都需重新跟换干燥剂。
气液联动执行机构

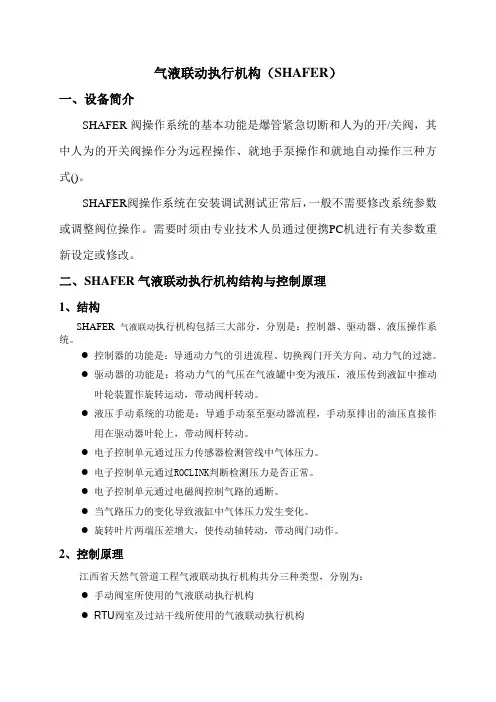

气液联动执行机构（SHAFER）一、设备简介SHAFER阀操作系统的基本功能是爆管紧急切断和人为的开/关阀，其中人为的开关阀操作分为远程操作、就地手泵操作和就地自动操作三种方式()。
SHAFER阀操作系统在安装调试测试正常后，一般不需要修改系统参数或调整阀位操作。
需要时须由专业技术人员通过便携PC机进行有关参数重新设定或修改。
二、SHAFER气液联动执行机构结构与控制原理1、结构SHAFER气液联动执行机构包括三大部分，分别是：控制器、驱动器、液压操作系统。
●控制器的功能是：导通动力气的引进流程、切换阀门开关方向、动力气的过滤。
●驱动器的功能是：将动力气的气压在气液罐中变为液压，液压传到液缸中推动叶轮装置作旋转运动，带动阀杆转动。
●液压手动系统的功能是：导通手动泵至驱动器流程，手动泵排出的油压直接作用在驱动器叶轮上，带动阀杆转动。
●电子控制单元通过压力传感器检测管线中气体压力。
●电子控制单元通过ROCLINK判断检测压力是否正常。
●电子控制单元通过电磁阀控制气路的通断。
●当气路压力的变化导致液缸中气体压力发生变化。
●旋转叶片两端压差增大，使传动轴转动，带动阀门动作。
2、控制原理江西省天然气管道工程气液联动执行机构共分三种类型，分别为：●手动阀室所使用的气液联动执行机构●RTU阀室及过站干线所使用的气液联动执行机构站场进出站所使用的气液联动执行机构(包括ESD和非ESD气液联动阀)三、站场进出站使用的气液联动执行机构站场进出站紧急关断阀ESDV所使用的气液联动执行机构，其控制原理图见图3-5。
此气液联动执行机构具有就地控制，远程开关控制，ESD紧急关断控制及ESD关阀后的手动复位等功能，另外本控制原理图3-5也能够保证ESD关阀具有最高的优先级。
图1-3-5 控制原理图（1）执行器（2）气/液联动罐（3）气/液联动罐（4）手动液压泵（5）速度调节孔板（6）储气罐（7）排液阀（8）排气阀（9）单向阀（10）压力表（11）梭阀模块（12）过滤器（13）先导过滤器（14）活塞（15）手柄（16）梭阀（17）电磁阀（18）电磁阀（19）截断阀（20）电磁阀（21）限位阀（22）就地操作装置（23）叶片（24）压力调节器（25）安全放空阀（26）梭阀（27）先导阀本控制原理图是应用气/液联动系统操作阀门的旋转叶片执行器的原理图，动力气体是天然气。
shafer气液联动执行机构维护及故障排除方法
第三章
操作规程
气液联动执行机构结构操作规程
• 1、检查气液联动执行机构压力是否正常。 • 2、检查阀门开关状态是否正确。 • 3、检查气液联动执行机构各连接点是否有漏油、漏气。 • 4、有电子控制单元的执行机构需检查电池电压是否正常，
一般为13伏左右。 • 5、检查电子控制单元压降速率是否正常。 • 6、检查执行机构引压管阀门是否打开，检查各引压管、截
气液联动执行机构结构及工作原理
• 就地手动操作开或关阀门和执行器 • 开阀： 拉开“ 提升阀”模块 （11）上的开阀手柄（15），此机械式手柄
直接将力作用在动力阀（16）上，使其动作打开原来被“ 提升阀”（16）和 动力气 缸活塞（14）封锁住密闭空间，使得动力气体进入到负责开阀功能气 /液联动罐（2），动力气驱动液压油使旋转叶片执行器动作。持续地拉住 手 柄（15）直到执行器（1）驱动阀门达到全开位置。当阀门与执行器全部动作 完成后，松开手柄（15），“提升阀”模块（11）将恢复到初始全封闭位置， 全部系统达到新平衡状态。
气液联动执行机构结构及工作原理
• 步骤1
步骤1中，执行器处于全 开位置，液压油无压力， 执行器无旋转动作。
步骤2
步骤2中，执行器正朝关位 顺时针方向旋转，高压液体 进入关入口，压力补偿通道
使得两关闭腔体同步受压， 此时，执行器产生完全平衡 的扭拒，推动叶片转动。
步骤3
步骤3中，一旦执行器到 达指定位置，液压油压 力通过执行器自身控制
的功能可以被使用。
气液联动执行机构结构及工作原理
• 站控系统ESD控制（站控系统对气液联动系统常供 电，断电关阀）正常情况下，站控系统给常开电 磁阀（30）常带电，一旦站控系统断掉此电磁阀 电源，先导阀（18）导通动力气，驱动阀门关闭 ，另外，ESD 关阀同时，会触发先导阀（22）切 断开阀控制气路，保证在接到ESD 关阀命令同时 ，即使接到开阀命令也不会执行开阀操作，保证 ESD关阀操作具有最高优先级。
气液联动执行机构培训课件(2014.12.17)
远程/就地选择旋钮只于调控中心或站控室远程开
关阀门有关,于其它操作无关。
自动关断功能不受远程/就地选择旋钮的控制。
普通阀室与RTU阀室执行机构的区别
普通阀室没 有远程开关 阀门功能， 不能反馈阀 位信号。普 通阀室改造 后，可看到 阀位信号， 但不能远程 开关阀门。
二、气路控制系统
1 气液联动执行机构的类型
阀，带电子单元箱的红色手柄应处在上方，不带电子
单元箱的红色手柄应处在下方）。
4.2 手操气动控制 （1） 阀门开启或关闭 1）全拉左手柄到底(或全拉右手柄到底)，进行现场手动 开启(或关闭)阀门。
2）直至限位开关上的指示箭头到位不动为止，此时可听
到气流声明显减小。
4.3 排除执行机构内的气体操作 用途：当我们对执行机构进行维护保养及检修时，需要将 执行机构内的气体排净。 方法： 4.3.1 关闭上、下游动力源引压管上的阀门。
第三道阀
第二道阀
第一道阀
单向阀
梭阀下游阀门
梭阀
4.5.2 复位 执行机构发生自动关断后，如果想打开阀门，首先应 对执行机构进行复位。带电控单元箱的执行机构，可 直接进行复位；对于不带电控单元的执行机构，应先 检查ESD电磁阀是否带电（现场简单的办法可用手模）。 如果没有电，应先送电;其次,应检查执行机构中的气 压是否足够，如果足够,可直接进行复位。如果气压不 够，应先进气，再复位。（当阀门处在开位时，执行
件及作用
开路先导阀
带有锁定功能的 ESD电磁阀
关先导阀（行程开关）
关先导阀
不带电控单元箱的执行机构气路控制原理
阀门在全开位时，行程开关所处的状态
阀门在全关位时，行程开关所处的状态
调整行程开关
气液联动执行机构的调试及故障处理
气液联动执行机构的调试及故障处理
1.调试前准备
在进行调试之前，首先需要检查气液联动执行机构的各个部件是否安
装正确，并且连接是否牢固。
同时，需要检查气动和液压系统的供气供液
装置是否正常，并且系统中的压力、流量等参数是否符合要求。
2.气系统调试
首先进行气系统的调试。
检查气动系统的压力源、滤波器、调压器、
接头等是否正常，并且检查气流是否通畅。
然后，通过调整调压器的压力
设置，使得气动系统的工作压力符合要求。
接下来，通过控制气动阀门的
开闭情况，观察气动执行机构的运动情况，检查气动系统是否正常工作。
3.液系统调试
接着进行液系统的调试。
检查液压系统的油源、油箱、滤油器、油泵
等是否正常，并且检查液压油是否符合要求。
然后，通过调整液压泵的油
压设置，使得液压系统的工作压力符合要求。
接下来，通过控制液压阀门
的开闭情况，观察液压执行机构的运动情况，检查液压系统是否正常工作。
4.气液联动调试
在确认气动和液压系统都正常工作后，进行气液联动的调试。
通过控
制气动和液压阀门的协同工作，控制气液联动执行机构的运动情况。
观察
机构的运动是否符合设计要求，如果有偏差，则需要逐步调整气动和液压
系统的参数，直到达到设计要求。
5.故障处理
在进行气液联动执行机构的调试及故障处理时，需要注意安全操作，遵守相关的操作规程和安全操作规范。
同时，需要具备相关的气动和液压知识，以便能够准确判断系统的运行状态和故障原因。
气液联动执行机构
2 气液联动执行机构如图所示、站场使用的是美国SHAFER气液联动执行机构,它是由摆钢、提升阀气路控制块、手动泵装置、LINGUARD2200（电子监控单元）、油路系统、气路系统组成。
2.1 结构2.1.2 摆缸2.2 原理性能2.2.1 液压油手泵原理图2.2.2 油路原理图2.2.3机构原理图图1 阀完全打开的状态图2 阀正在关闭过程中图3 阀完全关闭状态ROTARY VANE ACTUATOR :旋转叶片执行器。
SPEED CONTROLS:速度控制。
MANUAL HYDRAULIC HAND PUMP：手动液压泵。
PILOT：指挥器。
EXHAUST：排气口。
MANUAL OPERATION：手动操作。
CLOSE/OPEN：关/开。
POWER：动力源。
2.2.4 机构功能1）检测管道中气体的压力；2）记录管道中气体的压力变化；3）自动驱动阀门关断；4）远程控制（开/关阀）；在以下三种情况导致执行器驱动阀门动作：1）检测压力低于低压关断设定值；2）检测压力高于高压关断设定值；3）检测压降速率高于压降速率关断设定值；2.2.4 SHAFER气液联动机构原理图。
-可编辑修改-2.3 操作2.3.1 手泵“开阀”1）将排空胶管的一端套在“梭阀”体标有“EXHAUST”的细管上，另一端引至室外。
把“手动换向阀”上标有“OPEN”侧的“手掌按钮”推入，确认另一侧标有“CLOSE”的“手掌按钮”处于拉出状态；2）拔出手动油泵操作柄的锁销，将专用的操作杆插入操作柄孔中，上下压动油泵柱塞，观察阀位指示器转动，当指向“开”位置时，即实现开阀操作；3）将油泵操作柄恢复到初始状态。
如不能恢复至原位，可拉起手动换向阀体上部的泄放平衡阀，再将操作柄复位；2.3.2 手泵“关阀”1）将排空胶管的一端套在“梭阀”体标有“EXHAUST”的细管上，另一端引至室外；2）将“手动换向阀”上标有“CLOSE”侧的“手掌按钮”推入，确认另一侧标有“OPEN”的“手掌按钮”处于拉出状态；3）拔出手动油泵操作柄的锁销，将专用的操作杆插入操作柄孔中，上下压动油泵柱塞，观察阀位指示器转动，当指向“关”位置时，即实现关阀操作；4）将油泵操作柄恢复到初始状态。
BV阀(气液联动执行机构)操作规程
气液联动执行机构操作规程1范围本规程适用于DVG气液联动执行机构的操作。
2作业前的风险识别及消减措施2.1风险识别2.1.1气动操作时，气液罐放出剩余带压可燃气体，阀门周围必须严格注意防火,禁止动火作业。
2.1.2现场气动操作阀门时人员要远离安全泄放口，以免造成人员伤害。
2.1.3操作人员对工艺流程和设备状态不清楚，可能造成设备损坏或意外事故。
2.1.4未告知调度人员或没有调度令自行决定，影响供气计划。
2.2消减措施2.2.1严格遵守场站安全规定，进入阀室和工艺区时，不能带火种、手机必须关机等安全条例。
2.2.2现场气动操作阀门时人员应该远离安全泄放口。
2.2.3操作阀门前应注意检查阀门的开闭状态后再操作。
2.2.4检查各引压管是否打开，气缸气量是否充足。
2.2.5执行机构动作前要告知调控中心，收到调度中心调度令才能进行。
2.2.6现场操作时保证一人操作一人监护，发现问题及时补救。
3DVG气液联动执行机构操作流程3.1阀门元件说明3.1.1图(一)①关阀用手动液压泵②开阀用手动液压泵③就地关阀油路切换手柄位置说明④远程开、关阀油路切换手柄位置说明⑤就地开阀油路切换手柄位置说明⑥油路切换手柄1 ⑦油路切换手柄2图(2)⑧ESD紧急关阀复位拔销⑨进气球阀⑩排气球阀图(三)⑪ESD紧急关阀电磁阀⑫正常开阀电磁阀⑬正常关阀电磁阀⑭手动气动开发手柄⑮手动气动关发手柄3.2 操作前检查3.2.1 驱动装置仪表风进气阀处于全开状态，观察气压表压力值，应达到规定要求。
3.2.2 检查气路和油路管道及接头处有无泄漏。
3.2.3 液压定向控制阀选择开或关后，用手泵检查执行机构的工作情况，阀门开关运行应平稳、无卡阻现象。
3.3就地手泵“开阀”图13.3.1 按照图(1)中⑤就地开阀油路切换手柄位置说明切换⑥油路切换手柄1、⑦油路切换手柄2位置（注：在5#阀测试的结果，⑤就地开阀油路切换手柄位置说明与实际不符，实际操作位置见图(4)图(4)）。
《SHAFER气液联动阀执行机构学习》教案
《SHAFER气液联动阀执行机构学习》教案教案：SHAFER气液联动阀执行机构学习一、课程背景和目标课程背景：气液联动阀执行机构作为一种常见的阀门执行机构，广泛应用于工业自动化控制系统中。
了解气液联动阀执行机构的基本原理和工作方式，对于学习和理解自动控制系统的工作原理具有重要意义。
课程目标：1.了解气液联动阀执行机构的基本组成和工作原理。
2.掌握气液联动阀执行机构的常见故障排除方法。
3.培养学生的实践动手能力，能够进行基本的气液联动阀执行机构的调试和维护。
二、教学内容和方法教学内容：1.气液联动阀执行机构的基本组成：包括气缸、液控阀和位置反馈装置。
2.气液联动阀执行机构的工作原理：包括气压信号控制、液压信号控制和位置反馈控制。
3.气液联动阀执行机构的故障排除方法：包括检查气源供应、检查液控阀、检查位置反馈装置等。
4.气液联动阀执行机构的调试和维护：包括调整气源压力、调整液控阀通断、检查位置反馈装置准确性等。
教学方法：1.讲解：通过课堂讲解，介绍气液联动阀执行机构的基本组成和工作原理。
2.实验：通过实际操作，让学生亲自进行气液联动阀执行机构的调试和维护。
3.案例分析：通过分析实际案例，让学生学会故障排除的方法和技巧。
4.互动讨论：通过学生提问和回答，促进学生与教师之间的互动和思维碰撞。
三、教学步骤和时间安排教学步骤：1.介绍气液联动阀执行机构的基本概念和作用。
（10分钟）2.详细讲解气液联动阀执行机构的基本组成和工作原理。
（30分钟）3.实验操作：让学生通过实践操作，进行气液联动阀执行机构的调试和维护。
（40分钟）4.案例分析：通过分析实际案例，学习故障排除方法和技巧。
（20分钟）5.互动讨论：进行学生提问和回答，加深学生对于气液联动阀执行机构的理解。
（20分钟）时间安排：本课程安排为2学时，共120分钟。
四、教材和教学资源教材：1.《SHAFER气液联动阀执行机构学习教材》2.相关参考书籍和论文资料教学资源：1.实验室设备：气液联动阀执行机构、空气压缩机、压力表、液控阀等。
气液联动执行机构工作原理
气液联动执行机构工作原理
气液联动执行机构是一种机电液一体化的执行机构，它是利用气压或液压作为动力源，通过压缩空气或液压油推动活塞运动，从而实现力的传递和执行工作。
其工作原理主要涉及气源供给、气路和液路控制以及执行元件等几个主要方面。
1.气源供给：气液联动执行机构的气源通常通过压缩空气来提供。
压缩空气经过压缩机压缩，经过除尘、干燥等处理后，储存在气体容器中。
气源管路通过减压阀将高压压缩空气调整为机构所需的工作压力。
2.气路控制：气路控制主要包括控制阀及相关元件。
气路控制的主要功能是控制气压的开关和调节，使其能够传递到执行元件，从而实现执行元件的运动。
气路控制主要包括节数、单通、多通、双控和单控等。
3.液路控制：液路控制主要是指对液压油的流动进行控制。
液路控制主要包括液压阀、软管、滤油器、油箱等元件。
液路控制主要通过油泵将液压油送入液压缸，从而推动活塞运动。
液压缸的运动由液压阀来控制流入和流出的液压油量，从而实现对执行元件的控制。
4.执行元件：执行元件是气液联动执行机构的重要组成部分，主要由气缸、液压缸以及执行元件本身所组成。
气缸通常通过气路控制，将压缩空气传递到活塞上，从而推动活塞运动。
液压缸则通过液路控制，将液压油传递到活塞上，从而实现力的传递和执行工作。
气液联动执行机构的工作原理可以简单概括为：通过气源供给的压缩空气或液源加以控制，推动执行元件的活塞运动，从而实现力的传递和执行工作。
它具有结构简单、运动平稳、工作可靠等特点，在自动化生产中广泛应用于机械、冶金、石油化工、航空航天等行业。
气液联动执行机构工作原理
气液执行机构限位调节原理
上图：1—止动器2—执行器叶片3—关限位螺栓
4—紧固螺栓5—开限位螺栓
作用分别是：1止动器—控制限位螺栓调节的最大长度，保护限位螺栓不被执行
器叶片挤压时弯曲变形（支撑作用），和隔离液压油的作
用。
2执行器叶片—通过液压油推动叶片起到控制阀门的开关的作用。
3关限位螺栓—调节关限位。
4紧固螺栓—紧固止动器。
5开限位螺栓—调节开限位。
工作原理（以调节开限位为例）
1.首先将两个开限位螺栓拧至最松（这样增加了执行器叶片的行程使
之最大）。
2.通过手动泵慢慢调节阀门开度至全开（观察阀位指示器以判断），通
过排污是否排尽为验证。
3.拧紧两个开限位螺栓使得螺栓与执行器叶片密贴（凭感觉也可以通
过专业工具来实现）。
4.通过开限位螺栓上的螺母对开限位螺栓进行紧固。
气液联动执行机构
气液联动执行机构气液联动执行机构是一种将气体和液体相结合的动力传动系统，用于实现机械运动和执行各种工程任务。
它具有结构简单、传动效率高、装配方便等优点，在工业、农业、航天等领域得到广泛应用。
下面将详细介绍气液联动执行机构的工作原理、特点和应用领域。
气液联动执行机构的工作原理是通过气压和液压的组合实现力的传递和控制。
其中，气压一般由气源产生，通过控制气源的开启和关闭，可以调节气压大小。
液压则是通过液压泵产生，液压泵会将液体压力转化为机械能，通过液压管道传递给执行机构。
执行机构是气液联动执行机构的核心部分，它能将气压和液压联合起来，将能量转化为机械运动。
1.压力范围广泛：气液联动执行机构可以根据实际需求，通过调节气源和液源的压力大小，实现不同范围的力传递和控制，适用性高。
2.灵活可靠的控制：通过调节气源的压力和液源的流量，可以实现对执行机构运动速度和力大小的控制，控制灵活可靠。
3.结构简单紧凑：气液联动执行机构的结构相对简单，装配和维护方便。
同时，其体积小，重量轻，适合在空间受限的环境中使用。
4.传动效率高：气液联动执行机构能够将液压能量有效地转化为机械运动，传动效率高，能耗低。
气液联动执行机构的应用领域广泛。
在工业领域，它常被用于自动化生产线、机床、压力机等设备中，用于实现工件加工、焊接、装配等工艺。
在农业领域，它可以用于植物灌溉、病虫害防治等，提高农作物产量和质量。
在航天领域，气液联动执行机构可以用于控制航天器的姿态和飞行轨迹，实现航天器的精确控制。
总之，气液联动执行机构是一种结合了气压和液压的动力传动系统，具有结构简单、传动效率高、装配方便等特点。
它在工业、农业、航天等领域有广泛的应用，能够实现机械运动和执行各种工程任务。
气液联动执行机构
气液联动执行机构（SHAFER）一、设备简介SHAFER阀操作系统的基本功能是爆管紧急切断和人为的开/关阀，其中人为的开关阀操作分为远程操作、就地手泵操作和就地自动操作三种方式()。
SHAFER阀操作系统在安装调试测试正常后，一般不需要修改系统参数或调整阀位操作。
需要时须由专业技术人员通过便携PC机进行有关参数重新设定或修改。
二、SHAFER气液联动执行机构结构与控制原理1、结构SHAFER气液联动执行机构包括三大部分，分别是：控制器、驱动器、液压操作系统。
●控制器的功能是：导通动力气的引进流程、切换阀门开关方向、动力气的过滤。
●驱动器的功能是：将动力气的气压在气液罐中变为液压，液压传到液缸中推动叶轮装置作旋转运动，带动阀杆转动。
●液压手动系统的功能是：导通手动泵至驱动器流程，手动泵排出的油压直接作用在驱动器叶轮上，带动阀杆转动。
●电子控制单元通过压力传感器检测管线中气体压力。
●电子控制单元通过ROCLINK判断检测压力是否正常。
●电子控制单元通过电磁阀控制气路的通断。
●当气路压力的变化导致液缸中气体压力发生变化。
●旋转叶片两端压差增大，使传动轴转动，带动阀门动作。
2、控制原理江西省天然气管道工程气液联动执行机构共分三种类型，分别为：●手动阀室所使用的气液联动执行机构●RTU阀室及过站干线所使用的气液联动执行机构●站场进出站所使用的气液联动执行机构(包括ESD和非ESD气液联动阀)三、站场进出站使用的气液联动执行机构站场进出站紧急关断阀ESDV所使用的气液联动执行机构，其控制原理图见图3-5。
此气液联动执行机构具有就地控制，远程开关控制，ESD紧急关断控制及ESD关阀后的手动复位等功能，另外本控制原理图3-5也能够保证ESD关阀具有最高的优先级。
图1-3-5 控制原理图（1）执行器（2）气/液联动罐（3）气/液联动罐（4）手动液压泵（5）速度调节孔板（6）储气罐（7）排液阀（8）排气阀（9）单向阀（10）压力表（11）梭阀模块（12）过滤器（13）先导过滤器（14）活塞（15）手柄（16）梭阀（17）电磁阀（18）电磁阀（19）截断阀（20）电磁阀（21）限位阀（22）就地操作装置（23）叶片（24）压力调节器（25）安全放空阀（26）梭阀（27）先导阀本控制原理图是应用气/液联动系统操作阀门的旋转叶片执行器的原理图，动力气体是天然气。
气液联动执行机构
2 气液联动执行机构如图所示、站场使用的是美国SHAFER气液联动执行机构,它是由摆钢、提升阀气路控制块、手动泵装置、LINGUARD2200（电子监控单元）、油路系统、气路系统组成。
2.1 结构2.1.2 摆缸2.2 原理性能2.2.1 液压油手泵原理图2.2.2 油路原理图2.2.3机构原理图图 1 阀完全打开的状态图 2 阀正在关闭过程中图 3 阀完全关闭状态ROTARY VANE ACTUATOR :旋转叶片执行器。
SPEED CONTROLS:速度控制。
MANUAL HYDRAULIC HAND PUMP：手动液压泵。
PILOT：指挥器。
EXHAUST：排气口。
MANUAL OPERATION：手动操作。
CLOSE/OPEN：关/开。
POWER：动力源。
2.2.4 机构功能1）检测管道中气体的压力；2）记录管道中气体的压力变化；3）自动驱动阀门关断；4）远程控制（开/关阀）；5）就地手动、气动控制（开/关阀）。
在以下三种情况导致执行器驱动阀门动作：1）检测压力低于低压关断设定值；2）检测压力高于高压关断设定值；3）检测压降速率高于压降速率关断设定值；2.2.4 SHAFER气液联动机构原理图2.3 操作2.3.1 手泵“开阀”1）将排空胶管的一端套在“梭阀”体标有“EXHAUST”的细管上，另一端引至室外。
把“手动换向阀”上标有“OPEN”侧的“手掌按钮”推入，确认另一侧标有“CLOSE”的“手掌按钮”处于拉出状态；2）拔出手动油泵操作柄的锁销，将专用的操作杆插入操作柄孔中，上下压动油泵柱塞，观察阀位指示器转动，当指向“开”位置时，即实现开阀操作；3）将油泵操作柄恢复到初始状态。
如不能恢复至原位，可拉起手动换向阀体上部的泄放平衡阀，再将操作柄复位；2.3.2 手泵“关阀”1）将排空胶管的一端套在“梭阀”体标有“EXHAUST”的细管上，另一端引至室外；2）将“手动换向阀”上标有“CLOSE”侧的“手掌按钮”推入，确认另一侧标有“OPEN”的“手掌按钮”处于拉出状态；3）拔出手动油泵操作柄的锁销，将专用的操作杆插入操作柄孔中，上下压动油泵柱塞，观察阀位指示器转动，当指向“关”位置时，即实现关阀操作；4）将油泵操作柄恢复到初始状态。
气液联动执行机构分不分美标国标
气液联动执行机构分不分美标国标摘要：1.气液联动执行机构概述2.美标与国标的区别3.选择适合的气液联动执行机构标准4.总结正文：气液联动执行机构是一种将气体和液体两种介质结合起来，实现动力传递和控制执行功能的设备。
在现代化工业生产中，气液联动执行机构被广泛应用于各种自动化生产线、机械设备中。
而美标和国标是两种不同的气液联动执行机构标准，下面我们将详细介绍它们之间的区别以及如何选择适合的标准。
一、气液联动执行机构概述气液联动执行机构主要由气缸、液压缸、控制阀、液压元件等组成。
它利用压缩气体的能量驱动液压缸，实现负载的直线往复运动。
气液联动执行机构具有运行速度快、力度大、结构简单、易于控制等优点，因此在很多行业中都能看到它的身影。
二、美标与国标的区别1.尺寸规格：美标气液联动执行机构的尺寸规格主要采用英寸为单位，而国标则采用毫米为单位。
因此在选购时，要注意统一尺寸标准，以免出现无法匹配的情况。
2.接口标准：美标和国标的接口标准也有所不同，美标接口主要为螺纹接口，国标则为法兰接口。
在选购时，要确保接口标准一致，以便于后期安装和维护。
3.工作压力：美标气液联动执行机构的工作压力一般较高，适用于高压、高流量的场合；国标则适用于中低压、低流量的场合。
在选购时，要根据实际应用场景选择合适的工作压力。
4.设计风格：美标气液联动执行机构的设计风格偏向于简约、实用，国标则更注重外观和结构的美观。
在选购时，可以根据个人喜好和实际需求进行选择。
三、选择适合的气液联动执行机构标准在选购气液联动执行机构时，首先要了解自己的需求，包括工作压力、尺寸规格、接口标准等。
然后根据自己的需求，参考美标和国标的特点，选择最适合自己的气液联动执行机构。
此外，还要注意产品的品质、厂家信誉等因素，以确保选购到性价比高的产品。
四、总结气液联动执行机构在现代化工业生产中发挥着重要作用，选择合适的标准对其性能和应用效果至关重要。
通过对美标和国标气液联动执行机构的区别进行分析，可以帮助大家更好地选购适合自己的产品。
氢气气液联动执行机构
氢气气液联动执行机构氢气气液联动执行机构，听起来是不是有点高大上？别担心，今天咱们就把这玩意儿拆开说，聊聊它到底是个啥。
氢气，这小子可不得了，轻得跟羽毛似的，飘飘然就上天了。
而气液联动执行机构呢，简单来说，就是把气体和液体结合在一起，来完成某种动作。
想想看，就像你在厨房做饭，既要炒菜，又要煮汤，这俩活儿可不能分开，不然就没法吃了。
说到这里，你可能会想，这玩意儿干啥用？嘿，别急！氢气气液联动执行机构的用途可是五花八门。
有些人用它来做能源的转换，有些人则把它应用在一些高科技设备里。
想象一下，你家里的智能家居，没准儿就是靠它在默默奉献。
哎，这就像你平时看见的那些高大上的科技产品，其实背后都得有一帮默默无闻的英雄，咱们今天就是要给它们打打Call。
现在再聊聊它的工作原理。
说白了，就是把气体的动力和液体的灵活性结合起来，形成一种新的执行方式。
就像在马路上开车，油门和刹车是两回事，但你得把它们配合得天衣无缝，才能不把自己搞得一身都是汗。
所以，这个气液联动执行机构的设计可真得花费不少心思。
嘿，真是让人感叹，工程师们的脑袋瓜真是好使，想出这么神奇的东西。
再说它的优势。
效率高，嘿，这个可重要了，谁不想把事儿做得快点？稳定性强。
就像咱们在比赛的时候，稳稳当当地跑到终点，绝不掉链子。
它的环保性能也不错，减少了对传统能源的依赖，真是为咱们的地球妈妈减轻了不少负担。
想想吧，咱们这一代人，得给后代留点好东西，不然他们可会怪咱们“贪心不足”呢。
咱们也不能只说好话。
氢气可不是什么温顺的小绵羊，处理不好可真是麻烦。
安全性的问题得重视，使用的时候可得小心谨慎。
就像开车，别一不小心就“飞”了。
再加上成本问题，氢气的生产和存储可不是小数目。
这就像你买菜，既想吃得好，又不想花太多钱，真是让人纠结。
哎，说了这么多，大家有没有对这个氢气气液联动执行机构产生点兴趣呢？它就像咱们生活中的很多东西，表面看着简单，实际上内里却藏着很多故事和秘密。
也许它在咱们的日常生活中并不显眼，但当你深究下去，就会发现它的独特之处。
