继电保护课后习题答案
继电保护课后习题答案
第一章绪论1.什么是故障、异常运行方式和事故？它们之间有什么不同？又有什么联系？故障：危及或影响电力系统运行的安全事故异常运行方式：电力系统中电气元件的正常工作遭到破坏，但没有发生故障的情况事故：指系统或其中一部分的正常工作遭到破坏，并造成对用户少送电或电能质量变坏到不能容许的地步，甚至造成人身伤亡和电气设备损坏等。
不同：联系：故障和不正常运行状态，都可能在电力系统中引起事故。
2.常见故障有哪些类型？故障后果表现在哪些方面？各种型式的短路；雷击、鸟兽跨接电气设备；备制造缺陷；设计和安装错误；检修与维护不当。
后果：大短路电流和电弧，使故障设备损坏；短路电流产生的热和电动力，使设备寿命缩短；电压下降，使用户工作稳定性受到影响，产品质量受到影响；破坏系统并列运行稳定性，产生振荡，甚至使整个系统瓦解。
3.什么是主保护和后备保护？远后备保护和近后备保护有什么区别和特点？主保护: 保护元件内部发生的各种短路故障时，能满足系统稳定及设备安全要求，以最快速度、有选择地切除被保护设备或线路故障的保护。
后备保护：当主保护或断路器拒绝动作时，用以将故障切除的保护。
远后备保护：是指主保护或断路器拒动时，由近电源侧相邻上一级元件的保护实现的后备优点：保护范围大缺点：造成事故扩大；在高压电网中往往不能满足灵敏度的要求近后备保护：是指当主保护拒绝动作时，由本元件的另一套保护来实现的后备，当断路器拒绝动作时，由断路器失灵保护实现后备优点：不造成事故扩大；在高压电网中能满足灵敏度的要求缺点：直流系统故障与主保护同时失去作用时，无法起到“后备”的作用；断路器失灵时无法切除故障，不能起到保护作用4.继电保护的基本任务和基本要求是？继电保护装置的基本任务：（1）故障时，自动、迅速、有选择性切除故障元件，使非故障部分正常运行；（2）不正常运行状态时，发出信号（跳闸或减负荷）。
继电保护装置的基本要求：①选择性②速动性③灵敏性④可靠性5.继电保护基本原理是什么？利用被保护线路或设备故障前后某些突变的物理量为信息量，当突变量达到一定值（整定值）时，起动逻辑控制环节，发出相应的跳闸脉冲或信号。
继电保护课后习题及答案
1 绪论1.1电力系统如果没有配备完善的继电保护系统，想象一下会出现什么情景？答：现代的电力系统离开完善的继电保护系统是不能运行的。
当电力系统发生故障时，电源至故障点之间的电力设备中将流过很大的短路电流，若没有完善的继电保护系统将故障快速切除，则会引起故障元件和流过故障电流的其他电气设备的损坏；当电力系统发生故障时，发电机端电压降低造成发电机的输入机械功率和输出电磁功率的不平衡，可能引起电力系统稳定性的破坏，甚至引起电网的崩溃、造成人身伤亡。
如果电力系统没有配备完善的继电保护系统，则当电力系统出现不正常运行时，不能及时地发出信号通知值班人员进行合理的处理。
1.2继电保护装置在电力系统中所起的作用是什么?答:继电保护装置就是指能反应电力系统中设备发生故障或不正常运行状态,并动作于断路器跳闸或发出信号的一种自动装置.它的作用包括:1.电力系统正常运行时不动作;2.电力系统部正常运行时发报警信号,通知值班人员处理,使电力系统尽快恢复正常运行;3.电力系统故障时,甄别出发生故障的电力设备,并向故障点与电源点之间、最靠近故障点断路器发出跳闸指令,将故障部分与电网的其他部分隔离。
1.4 依据电力元件正常工作、不正常工作和短路状态下的电气量复制差异，已经构成哪些原理的保护，这些保护单靠保护整定值能求出保护范围内任意点的故障吗？答：利用流过被保护元件电流幅值的增大，构成了过电流保护;利用短路时电压幅值的降低，构成了低电压保护；利用电压幅值的异常升高，构成了过电压保护；利用测量阻抗的降低和阻抗角的变大，构成了低阻抗保护。
单靠保护增大值不能切除保护范围内任意点的故障，因为当故障发生在本线路末端与下级线路的首端出口时，本线路首端的电气量差别不大。
所以，为了保证本线路短路时能快速切除而下级线路短路时不动作，这种单靠整定值得保护只能保护线路的一部分。
1.5依据电力元件两端电气量在正常工作和短路状态下的差异，可以构成哪些原理的保护？答：利用电力元件两端电流的差别，可以构成电流差动保护；利用电力元件两端电流相位的差别可以构成电流相位差动保护；利两侧功率方向的差别，可以构成纵联方向比较式保护；利用两侧测量阻抗的大小和方向的差别，可以构成纵联距离保护。
(完整word版)继电保护课后习题答案第二版-张保会-尹项根
1.1电力系统如果没有配备完善的继电保护系统，想象一下会出现什么情景？答：现代的电力系统离开完善的继电保护系统是不能运行的。
当电力系统发生故障时，电源至故障点之间的电力设备中将流过很大的短路电流，若没有完善的继电保护系统将故障快速切除，则会引起故障元件和流过故障电流的其他电气设备的损坏；当电力系统发生故障时，发电机端电压降低造成发电机的输入机械功率和输出电磁功率的不平衡，可能引起电力系统稳定性的破坏，甚至引起电网的崩溃、造成人身伤亡。
如果电力系统没有配备完善的继电保护系统，则当电力系统出现不正常运行时，不能及时地发出信号通知值班人员进行合理的处理。
1.2继电保护装置在电力系统中所起的作用是什么?答:继电保护装置就是指能反应电力系统中设备发生故障或不正常运行状态,并动作于断路器跳闸或发出信号的一种自动装置.它的作用包括:1.电力系统正常运行时不动作;2.电力系统部正常运行时发报警信号,通知值班人员处理,使电力系统尽快恢复正常运行;3.电力系统故障时,甄别出发生故障的电力设备,并向故障点与电源点之间、最靠近故障点断路器发出跳闸指令,将故障部分与电网的其他部分隔离。
1.3继电保护装置通过哪些主要环节完成预定的保护功能,各环节的作用是什么?答:继电保护装置一般通过测量比较、逻辑判断和执行输出三个部分完成预定的保护功能。
测量比较环节是册来那个被保护电器元件的物理参量，并与给定的值进行比较，根据比较的结果，给出“是”、“非”、“0”或“1”性质的一组逻辑信号，从而判别保护装置是否应该启动。
逻辑判断环节是根据测量环节输出的逻辑信号，使保护装置按一定的逻辑关系判定故障的类型和范围，最后确定是否应该使断路器跳闸。
执行输出环节是根据逻辑部分传来的指令，发出跳开断路器的跳闸脉冲及相应的动作信息、发出警报或不动作。
1.4 依据电力元件正常工作、不正常工作和短路状态下的电气量复制差异，已经构成哪些原理的保护，这些保护单靠保护整定值能求出保护范围内任意点的故障吗？答：利用流过被保护元件电流幅值的增大，构成了过电流保护;利用短路时电压幅值的降低，构成了低电压保护；利用电压幅值的异常升高，构成了过电压保护；利用测量阻抗的降低和阻抗角的变大，构成了低阻抗保护。
继电保护课后答案
若线路阻抗角 50=ϕk ，功率方向元件采用 90接线，其最大灵敏角应选择为多少比较合适并用相量图分析，在保护安装处正方向发生AB 两相短路时，故障相功率方向元件能否动作2、什么叫测量阻抗、动作阻抗、整定阻抗、短路阻抗、负荷阻抗它们之间有什么不同答：阻抗继电器输入电压和电流的比值称为测量阻抗。
动作阻抗表示阻抗元件刚好动作时，加入其中的电压与电流的比值。
整定阻抗用来界定保护范围的，一般取为保护安装处到保护范围的线路阻抗。
当线路上某点发生金属性三相短路时，在保护处所测得的残余电压与流经该保护线路的短路电流的比值，就是短路阻抗。
在电力系统正常运行时，保护的测量阻抗等于负荷阻抗；短路阻抗明显小于负荷阻抗，短路阻抗因短路点不同而异。
3、具有圆特性的全阻抗、偏移特性阻抗和方向阻抗元件各有何特点利用全阻抗、偏移阻抗或方向阻抗元件作为距离保护的测量元件时，试问：（1）反方向故障时，采取哪些措施才能保证距离保护不动作；（2）正方向出口短路时，接到阻抗元件上的电压降为零或趋进于零时是否有死区如有死区应该如何减小或消除答：全阻抗元件的特性是以保护安装处为圆心，以整定阻抗setZ 为半径所作的一个圆。
偏移特性阻抗有两个整定阻抗，即正方向整定阻抗1set Z和反方向整定阻抗2set Z ，该特性圆的圆心位于121()2o set set Z Z Z =+处，半径为121()2set set Z Z -。
方向阻抗元件的特性是以整定阻抗set Z 为直径而通过坐标原点的一个圆。
（1）反方向故障时，偏移阻抗及全阻抗继电器一般用于距离Ⅲ段保护，时间上躲过了动作时间而不误动，方向阻抗继电器用于距离Ⅰ、Ⅱ保护。
（2）正方向出口短路时，接到阻抗元件上的电压降为零或趋进于零时，阻抗元件不能动作，从而出现保护装置的“死区”。
为克服这个缺点，可以利用记忆回路记忆故障前的电压，作为测量元件比相的极化电压。
4、电压互感器和电流互感器的误差对距离保护有什么影响如果线路发生短路时，由于电流互感器铁芯饱和而使它出现负误差时，距离保护的保护范围有什么变化（伸长或缩短）如果发生短路时，由于电压下降很严重，电压互感器铁芯工作于其磁化曲线的起始部分（即导磁率下降）使误差增加，此时保护范围有什么变化（伸长或缩短）答：1）.电压互感器和电流互感器的误差会引起阻抗继电器端子上电压和电流的相位误差以及数值误差，从而影响阻抗测量（阻抗继电器距离测量）的精度。
电力系统继电保护课后习题解答.(DOC)
第一章继电保护概述1-1 答：继电保护装置的任务是自动、迅速、有选择性的切除故障元件，使其免受破坏，保证其他无故障元件恢复正常运行；监视电力系统各元件，反映其不正常工作状态，并根据运行维护条件规范设备承受能力而动作，发出告警信号，或减负荷、或延时跳闸；继电保护装置与其他自动装置配合，缩短停电时间，尽快恢复供电，提高电力系统运行的可靠性。
1-2 答：即选择性、速动性、灵敏性和可靠性。
1-3 答：继电保护的基本原理是根据电力系统故障时电气量通常发生较大变化，偏离正常运行范围，利用故障电气量变化的特征可以构成各种原理的继电保护。
例如，根据短路故障时电流增大．可构成过流保护和电流速断保护；根据短路故障时电压降低可构成低电压保护和电流速断保护等。
除反映各种工频电气量保护原理外，还有反映非工频电气量的保护，如超高压输电线的行波保护和反映非电气量的电力变压器的瓦斯保护、过热保护等。
1-4 答：主保护是指能满足系统稳定和安全要求，以最快速度有选择地切除被保护设备和线路故障的保护。
后备保护是指当主保护或断路器拒动时，起后备作用的保护。
后备保护又分为近后备和远后备两种：（1）近后备保护是当主保护拒动时，由本线路或设备的另一套保护来切除故障以实现的后备保护;（2）远后备保护是当主保护或断路器拒动时，由前一级线路或设备的保护来切除故障以实现的后备保护.辅助保护是为弥补主保护和后备保护性能的不足，或当主保护及后备保护退出运行时而增设的简单保护。
1-6答：(1)当线路CD中k3点发生短路故障时，保护P6应动作，6QF跳闸，如保护P6和P5不动作或6QF, 5QF拒动，按选择性要求，保护P2和P4应动作，2QF和4QF应跳闸。
(2）如线路AB中k1点发生短路故障，保护P1和P2应动作，1QF和2QF应跳闸，如保护P2不动作或2QF拒动，则保护P4应动作，4QF跳闸。
第二章继电保护的基础知识2-1答：（1）严禁将电流互感器二次侧开路；（2）短路电流互感器二次绕组，必须使用短路片或短路线,短路应妥善可靠，严禁用导线缠绕；（3）严禁在电流互感器与短路端子之间的回路和导线上进行任何工作；（4）工作必须认真、谨慎，不得将回路永久接地点断开；（5）工作时，必须有专人监护，使用绝缘工具，并站在绝缘垫上。

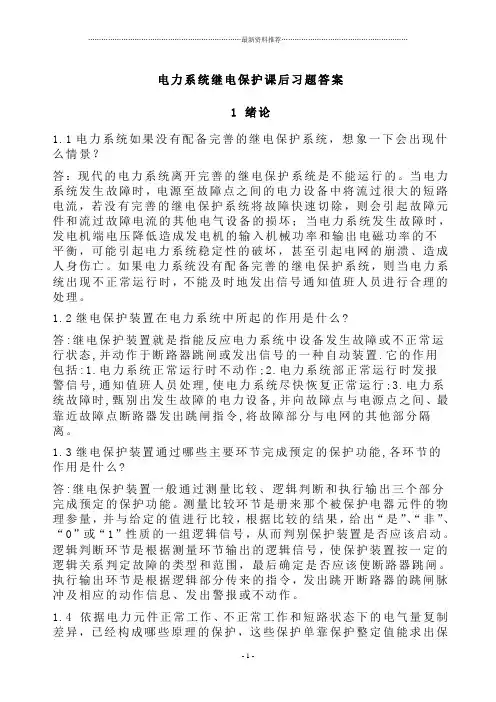

继电保护课后答案精编版
电力系统继电保护课后习题答案1 绪论1.1电力系统如果没有配备完善的继电保护系统，想象一下会出现什么情景？答：现代的电力系统离开完善的继电保护系统是不能运行的。
当电力系统发生故障时，电源至故障点之间的电力设备中将流过很大的短路电流，若没有完善的继电保护系统将故障快速切除，则会引起故障元件和流过故障电流的其他电气设备的损坏；当电力系统发生故障时，发电机端电压降低造成发电机的输入机械功率和输出电磁功率的不平衡，可能引起电力系统稳定性的破坏，甚至引起电网的崩溃、造成人身伤亡。
如果电力系统没有配备完善的继电保护系统，则当电力系统出现不正常运行时，不能及时地发出信号通知值班人员进行合理的处理。
1.2继电保护装置在电力系统中所起的作用是什么?答:继电保护装置就是指能反应电力系统中设备发生故障或不正常运行状态,并动作于断路器跳闸或发出信号的一种自动装置.它的作用包括:1.电力系统正常运行时不动作;2.电力系统部正常运行时发报警信号,通知值班人员处理,使电力系统尽快恢复正常运行;3.电力系统故障时,甄别出发生故障的电力设备,并向故障点与电源点之间、最靠近故障点断路器发出跳闸指令,将故障部分与电网的其他部分隔离。
1.3继电保护装置通过哪些主要环节完成预定的保护功能,各环节的作用是什么?答:继电保护装置一般通过测量比较、逻辑判断和执行输出三个部分完成预定的保护功能。
测量比较环节是册来那个被保护电器元件的物理参量，并与给定的值进行比较，根据比较的结果，给出“是”、“非”、“0”或“1”性质的一组逻辑信号，从而判别保护装置是否应该启动。
逻辑判断环节是根据测量环节输出的逻辑信号，使保护装置按一定的逻辑关系判定故障的类型和范围，最后确定是否应该使断路器跳闸。
执行输出环节是根据逻辑部分传来的指令，发出跳开断路器的跳闸脉冲及相应的动作信息、发出警报或不动作。
1.4 依据电力元件正常工作、不正常工作和短路状态下的电气量复制差异，已经构成哪些原理的保护，这些保护单靠保护整定值能求出保护范围内任意点的故障吗？答：利用流过被保护元件电流幅值的增大，构成了过电流保护;利用短路时电压幅值的降低，构成了低电压保护；利用电压幅值的异常升高，构成了过电压保护；利用测量阻抗的降低和阻抗角的变大，构成了低阻抗保护。
继电保护课后题答案
第1章习题和思考题1.简述继电保护的定义、任务。
答：定义：泛指继电保护技术和各种继电保护装置构成的继电保护系统，保护电力系统及其元件（发电机、变压器、输电线路等），使之免遭损害，称为继电保护任务：切除故障元件、反映不正常运行状态（跳闸并发信）即当电力系统发生故障或异常工况时，在可能实现的最短时间和最小区域，自动将故障设备从系统中切除，或发出信号由值班人员消除异常工况根源，以减轻或避免设备的损坏和对相邻地区供电的影响。
2.保护的“四性”指的是什么？具体如何解释？答：是指可靠性、选择性、速动性、灵敏性。
可靠性是指在给定条件下的给定时间间隔，保护能完成所需功能的概率。
保护的安全性是指在给定条件下的给定时间间隔，保证不误动的概率。
保护的可信赖性是指在给定条件下的给定时间间隔，保证不拒动的概率。
选择性是指保护检出电力系统故障区和/或故障相的能力。
即故障时能够尽可能的缩小电力系统被停电的围，只将故障部分从系统中切除，最大限度的保证系统中无故障部分仍然可以安全运行。
速动性是指保护尽可能快的切除故障的能力。
灵敏性是指保护对于其保护围发生故障或者不正常运行状态的反应能力3.继电保护装置一般由哪几部分组成？答：继电保护装置由测量部分、逻辑部分、执行部分组成4.有人说电力系统继电保护就是指电力系统继电保护装置，这种说法对吗？答：这种说法不对。
电力系统继电保护泛指继电保护技术和由各种继电保护装置构成的继电保护系统。
继电保护装置可定义为在电力系统发生故障或不正常工作状态时，动作于断路器跳闸或发出告警信号的一种安全自动装置。
与继电保护相关的技术主要包含涉及继电保护装置本身的原理设计、配置与整定、调试等技术。
继电保护装置本身需要通过电流互感器、电压互感器采集电流量、电压量信息，并与断路器配合，实现跳闸。
因此，继电保护装置本身只是继电保护系统的一个重要组成部分，其它相关设备以及相互之间的联系对于机电保护系统也至关重要。
5.继电保护为什么要进行整定？答：因为电力线路的长度，负荷情况、线路电压、供电形势都是有所不同的。
继电保护课后部分习题答案
电力系统继电保护张保会尹项根主编1、2继电保护装置在电力系统中所起得作用就是什么?答:继电保护装置就就是指能反应电力系统中设备发生故障或不正常运行状态,并动作于断路器跳闸或发出信号得一种自动装置、它得作用包括:1、电力系统正常运行时不动作;2、电力系统部正常运行时发报警信号,通知值班人员处理,使电力系统尽快恢复正常运行;3、电力系统故障时,甄别出发生故障得电力设备,并向故障点与电源点之间、最靠近故障点断路器发出跳闸指令,将故障部分与电网得其她部分隔离。
1、3继电保护装置通过哪些主要环节完成预定得保护功能,各环节得作用就是什么?答:继电保护装置一般通过测量比较、逻辑判断与执行输出三个部分完成预定得保护功能。
测量比较环节就是册来那个被保护电器元件得物理参量，并与给定得值进行比较，根据比较得结果，给出“就是”、“非”、“0”或“1”性质得一组逻辑信号，从而判别保护装置就是否应该启动。
逻辑判断环节就是根据测量环节输出得逻辑信号，使保护装置按一定得逻辑关系判定故障得类型与范围，最后确定就是否应该使断路器跳闸。
执行输出环节就是根据逻辑部分传来得指令，发出跳开断路器得跳闸脉冲及相应得动作信息、发出警报或不动作。
1、6线路上装设两组电流互感器，线路保护与母线保护应各接哪组互感器？答：线路保护应接TA1，母线保护应接TA2。
因为母线保护与线路保护得保护区必须重叠，使得任意点得故障都处于保护区内。
1、8后备保护得作用就是什么？答：后备保护得作用就是在主保护因保护装置拒动、保护回路中得其她环节损坏、断路器拒动等原因不能快速切除故障得情况下，迅速启动来切除故障。
2、6为什么定时限过电流保护得灵敏度、动作时间需要同时逐级配合，而电流速断得灵敏度不需要逐级配合？答：定时限过电流保护得整定值按照大于本线路流过得最大负荷电流整定，不但保护本线路得全长，而且保护相邻线路得全长，可以起远后备保护得作用。
当远处短路时，应当保证离故障点最近得过电流保护最先动作，这就要求保护必须在灵敏度与动作时间上逐级配合，最末端得过电流保护灵敏度最高、动作时间最短，每向上一级，动作时间增加一个时间级差，动作电流也要逐级增加。
电力系统继电保护课后习题解析答案(全)
电力系统继电保护课后习题答案1 绪论1.1电力系统如果没有配备完善的继电保护系统，想象一下会出现什么情景？答：现代的电力系统离开完善的继电保护系统是不能运行的。
当电力系统发生故障时，电源至故障点之间的电力设备中将流过很大的短路电流，若没有完善的继电保护系统将故障快速切除，则会引起故障元件和流过故障电流的其他电气设备的损坏；当电力系统发生故障时，发电机端电压降低造成发电机的输入机械功率和输出电磁功率的不平衡，可能引起电力系统稳定性的破坏，甚至引起电网的崩溃、造成人身伤亡。
如果电力系统没有配备完善的继电保护系统，则当电力系统出现不正常运行时，不能及时地发出信号通知值班人员进行合理的处理。
1.2继电保护装置在电力系统中所起的作用是什么?答:继电保护装置就是指能反应电力系统中设备发生故障或不正常运行状态,并动作于断路器跳闸或发出信号的一种自动装置.它的作用包括:1.电力系统正常运行时不动作;2.电力系统部正常运行时发报警信号,通知值班人员处理,使电力系统尽快恢复正常运行;3.电力系统故障时,甄别出发生故障的电力设备,并向故障点与电源点之间、最靠近故障点断路器发出跳闸指令,将故障部分与电网的其他部分隔离。
1.3继电保护装置通过哪些主要环节完成预定的保护功能,各环节的作用是什么?答:继电保护装置一般通过测量比较、逻辑判断和执行输出三个部分完成预定的保护功能。
测量比较环节是册来那个被保护电器元件的物理参量，并与给定的值进行比较，根据比较的结果，给出“是”、“非”、“0”或“1”性质的一组逻辑信号，从而判别保护装置是否应该启动。
逻辑判断环节是根据测量环节输出的逻辑信号，使保护装置按一定的逻辑关系判定故障的类型和范围，最后确定是否应该使断路器跳闸。
执行输出环节是根据逻辑部分传来的指令，发出跳开断路器的跳闸脉冲及相应的动作信息、发出警报或不动作。
1.4 依据电力元件正常工作、不正常工作和短路状态下的电气量复制差异，已经构成哪些原理的保护，这些保护单靠保护整定值能求出保护范围内任意点的故障吗？答：利用流过被保护元件电流幅值的增大，构成了过电流保护;利用短路时电压幅值的降低，构成了低电压保护；利用电压幅值的异常升高，构成了过电压保护；利用测量阻抗的降低和阻抗角的变大，构成了低阻抗保护。
继电保护课后习题参考答案
第一章1、继电保护在电力系统中的任务是什么?答：（1）自动、迅速、有选择性地将故障元件从电力系统中切除，使故障元件免于继续遭到破坏，保证其他无故障部分迅速恢复正常运行；（2）反应电气元件的不正常运行状态，并根据运行维护条件，而动作于发出信号、减负荷或跳闸。
2、什么是故障、异常运行和事故？短路故障有那些类型？相间故障和接地故障在故障分量上有何区别？对称故障与不对称故障在故障分量上有何区别？答：电力系统中电气元件的正常工作遭到破坏，但没有发生故障，这种情况下属于不正常运行状态。
事故，就是指系统或其中一部分的工作遭到破坏，并造成对用户少送电或电能质量变坏到不能容许的地步，甚至造成人身伤亡和电气设备的损坏。
相间故障无零序分量。
对称故障只有正序分量。
3、什么是主保护、后备保护？什么是近后备保护、远后备保护？在什么情况下依靠近后备保护切除故障？在什么情况下依靠远后备保护切除故障？答：当本元件的主保护拒绝动作时，由本元件的另一套保护作为后备保护，由于这种后备作用是在主保护安装处实现，因此，称之为近后备保护。
在远处实现对相邻元件的后备保护，称为远后备保护。
4、简述继电保护的基本原理和构成方式。
答：基本原理：1、过电流保护2、低电压保护3、距离保护4、方向保护5、差动原理的保护6、瓦斯保护7、过热保护等。
构成方式：1、测量部分2、逻辑部分3、执行部分5、什么是电力系统继电保护装置?答：继电保护装置，就是指能反应电力系统中元件发生故障或不正常运行状态，并动作于断路器跳闸或发出信号的一种装置。
6、电力系统对继电保护的基本要求是什么?答：1、选择性：继电保护动作的选择性是指保护装置动作时，仅将故障元件从电力系统中切除，使停电范围尽量缩小，以保证系统中的无故障部分仍能继续安全运行。
2、速动性：在发生故障时，力求保护装置能迅速动作切除故障，以提高电力系统并联运行的稳定性，减少用户在电压降低的情况下工作的时间，以及缩小故障元件的损坏程度。
继电保护书本课后答案(部分)
For personal use only in study and research; not for commercial useP123.什么是主保护、后备保护？什么是近后备保护、远后备保护？在什么情况下依靠近后备保护切除故障？在什么情况下依靠远后备保护切除故障？答：主保护是指被保护元件内部发生的各种短路故障时，能满足系统稳定及设备安全要求的、有选择地切除被保护设备或线路故障的保护。
后备保护是指当主保护或断路器拒绝动作时，用以将故障切除的保护。
后备保护可分为远后备和近后备保护。
远后备是指主保护或断路器拒绝时，由相邻元件的保护部分实现的后备；近后备是指当主保护拒绝动作时，由本元件的另一套保护来实现的后备，当断路器拒绝动作时，由断路器失灵保护实现后备。
6.电力系统对继电保护的基本要求是什么?答：1、选择性：继电保护动作的选择性是指保护装置动作时，仅将故障元件从电力系统中切除，使停电范围尽量缩小，以保证系统中的无故障部分仍能继续安全运行。
2、速动性：在发生故障时，力求保护装置能迅速动作切除故障，以提高电力系统并联运行的稳定性，减少用户在电压降低的情况下工作的时间，以及缩小故障元件的损坏程度。
3、灵敏性：继电保护的灵敏性，是指对于其保护范围内发生故障或不正常运行状态的反应能力。
4、可靠性：保护装置的可靠性是指在该保护装置规定的保护范围内发生了他应该动作的故障时，他不应该拒绝动作，而在任何其他该保护不该动作的情况下，则不应该误动作。
P591.何谓三段式电流保护？其各段是如何保证动作选择性的？试述各段的工作原理、整定原则和整定计算方法、灵敏性校验方法和要求以及原理接线图的特点。
画出三段式电流保护各段的保护范围和时限配合特性图。
答：三段式电流保护有电流速断保护，限时电流速断和定时限过电流保护。
电流速断是按照躲开某一点的最大短路电流来整定，限时速断是按照躲开前方各相邻元件电流速断保护的动作电流整定，而过电流保护则是按照躲开最大负荷电流来整定。
继电保护课后答案精编版
电力系统继电保护课后习题答案1 绪论1.1电力系统如果没有配备完善的继电保护系统，想象一下会出现什么情景？答：现代的电力系统离开完善的继电保护系统是不能运行的。
当电力系统发生故障时，电源至故障点之间的电力设备中将流过很大的短路电流，若没有完善的继电保护系统将故障快速切除，则会引起故障元件和流过故障电流的其他电气设备的损坏；当电力系统发生故障时，发电机端电压降低造成发电机的输入机械功率和输出电磁功率的不平衡，可能引起电力系统稳定性的破坏，甚至引起电网的崩溃、造成人身伤亡。
如果电力系统没有配备完善的继电保护系统，则当电力系统出现不正常运行时，不能及时地发出信号通知值班人员进行合理的处理。
1.2继电保护装置在电力系统中所起的作用是什么?答:继电保护装置就是指能反应电力系统中设备发生故障或不正常运行状态,并动作于断路器跳闸或发出信号的一种自动装置.它的作用包括:1.电力系统正常运行时不动作;2.电力系统部正常运行时发报警信号,通知值班人员处理,使电力系统尽快恢复正常运行;3.电力系统故障时,甄别出发生故障的电力设备,并向故障点与电源点之间、最靠近故障点断路器发出跳闸指令,将故障部分与电网的其他部分隔离。
1.3继电保护装置通过哪些主要环节完成预定的保护功能,各环节的作用是什么?答:继电保护装置一般通过测量比较、逻辑判断和执行输出三个部分完成预定的保护功能。
测量比较环节是册来那个被保护电器元件的物理参量，并与给定的值进行比较，根据比较的结果，给出“是”、“非”、“0”或“1”性质的一组逻辑信号，从而判别保护装置是否应该启动。
逻辑判断环节是根据测量环节输出的逻辑信号，使保护装置按一定的逻辑关系判定故障的类型和范围，最后确定是否应该使断路器跳闸。
执行输出环节是根据逻辑部分传来的指令，发出跳开断路器的跳闸脉冲及相应的动作信息、发出警报或不动作。
1.4 依据电力元件正常工作、不正常工作和短路状态下的电气量复制差异，已经构成哪些原理的保护，这些保护单靠保护整定值能求出保护范围内任意点的故障吗？答：利用流过被保护元件电流幅值的增大，构成了过电流保护;利用短路时电压幅值的降低，构成了低电压保护；利用电压幅值的异常升高，构成了过电压保护；利用测量阻抗的降低和阻抗角的变大，构成了低阻抗保护。
继电保护(第二版,张宝会,中国电力出版社)课后答案
电力系统继电保护课后习题答案1 绪论1.1电力系统如果没有配备完善的继电保护系统，想象一下会出现什么情景？答：现代的电力系统离开完善的继电保护系统是不能运行的。
当电力系统发生故障时，电源至故障点之间的电力设备中将流过很大的短路电流，若没有完善的继电保护系统将故障快速切除，则会引起故障元件和流过故障电流的其他电气设备的损坏；当电力系统发生故障时，发电机端电压降低造成发电机的输入机械功率和输出电磁功率的不平衡，可能引起电力系统稳定性的破坏，甚至引起电网的崩溃、造成人身伤亡。
如果电力系统没有配备完善的继电保护系统，则当电力系统出现不正常运行时，不能及时地发出信号通知值班人员进行合理的处理。
1.2继电保护装置在电力系统中所起的作用是什么?答:继电保护装置就是指能反应电力系统中设备发生故障或不正常运行状态,并动作于断路器跳闸或发出信号的一种自动装置.它的作用包括:1.电力系统正常运行时不动作;2.电力系统部正常运行时发报警信号,通知值班人员处理,使电力系统尽快恢复正常运行;3.电力系统故障时,甄别出发生故障的电力设备,并向故障点与电源点之间、最靠近故障点断路器发出跳闸指令,将故障部分与电网的其他部分隔离。
1.3继电保护装置通过哪些主要环节完成预定的保护功能,各环节的作用是什么?答:继电保护装置一般通过测量比较、逻辑判断和执行输出三个部分完成预定的保护功能。
测量比较环节是册来那个被保护电器元件的物理参量，并与给定的值进行比较，根据比较的结果，给出“是”、“非”、“0”或“1”性质的一组逻辑信号，从而判别保护装置是否应该启动。
逻辑判断环节是根据测量环节输出的逻辑信号，使保护装置按一定的逻辑关系判定故障的类型和范围，最后确定是否应该使断路器跳闸。
执行输出环节是根据逻辑部分传来的指令，发出跳开断路器的跳闸脉冲及相应的动作信息、发出警报或不动作。
1.4 依据电力元件正常工作、不正常工作和短路状态下的电气量复制差异，已经构成哪些原理的保护，这些保护单靠保护整定值能求出保护范围内任意点的故障吗？答：利用流过被保护元件电流幅值的增大，构成了过电流保护;利用短路时电压幅值的降低，构成了低电压保护；利用电压幅值的异常升高，构成了过电压保护；利用测量阻抗的降低和阻抗角的变大，构成了低阻抗保护。
继电保护课后习题答案.
第一章：在图1-1中，各断路器处均装有继电保护装置P1～P7。
试回答下列问题： （1） 当k1点短路时，根据选择性要求应由哪个保护动作并跳开哪个断路器？如果6QF 因失灵而拒动，保护又将如何动作?（2） 当k2点短路时，根据选择性要求应由哪些保护动作并跳开哪几个断路器？如果此时保护3拒动或3QF 拒跳，但保护P1动作并跳开1QF ，问此种动作是否有选择性？如果拒动的断路器为2QF ，对保护P1的动作又应该如何评价？图1-1网络图答：（1）当k1点短路时，根据选择性要求保护P6动作应跳开6QF ，如果6QF 拒动，由近后备保护P3、P5动作跳开3QF 、5QF ，或由远后备保护P2、P4的动作跳开2QF 、4QF 。
（2）当k2点短路时，根据选择性要求应由保护P2、P3动作跳开2QF 、3QF ，如3QF 拒动，保护1动作并跳开1QF ，则保护P1为无选择性动作，此时应由保护P5或保护P4动作，跳开5QF 或4QF 。
如果是2QF 拒动，则保护P1动作跳开1QF 具有选择性。
第二章:1. 1. 电流互感器的极性是如何确定的？常用的接线方式有哪几种？答：（1）电流互感器TA 采用减极性标示方法，其一次绕组L1－L2和二次绕组K1－K2引出端子极性标注如图2-1（a ）所示，其中L1和K1，L2和K2分别为同极性端。
如果TA 的端子标志不清楚，可用图2-1（b ）所示接线测定判定出同极性端，如果用图2-1（b ）中实线接法U =1U －2U ，则电压表U 所接测定判断出同极性端，如虚线接法，则U =1U +2U ，电压表U 所接两个端子为异极性端。
（2）电流互感器TA 常用的接线方式有完全星形接线、不完全星形（两相V 形）接线、两相电流差接线和一相式接线。
2.电流互感器的10%误差曲线有何用途？怎样进行10%误差校验？答：电流互感器额定变比TA K 为常数，其一次电流1I 与二次电流2I ，在铁芯不饱和时有2I =TA K I 1的线性关系，如图2-2（a ）中直线1所示。
何瑞文版继电保护课后习题答案
何瑞文版继电保护课后习题答案第一章1、继电保护在电力系统中的任务是什么答：（1）自动、迅速、有选择性地将故障元件从电力系统中切除，使故障元件免于继续遭到破坏，保证其他无故障部分迅速恢复正常运行；（2）反应电气元件的不正常运行状态，并根据运行维护条件，而动作于发出信号、减负荷或跳闸。
2、什么是故障、异常运行和事故短路故障有那些类型相间故障和接地故障在故障分量上有何区别对称故障与不对称故障在故障分量上有何区别答：电力系统中电气元件的正常工作遭到破坏，但没有发生故障，这种情况下属于不正常运行状态。
事故，就是指系统或其中一部分的工作遭到破坏，并造成对用户少送电或电能质量变坏到不能容许的地步，甚至造成人身伤亡和电气设备的损坏。
相间故障无零序分量。
对称故障只有正序分量。
3、什么是主保护、后备保护什么是近后备保护、远后备保护在什么情况下依靠近后备保护切除故障在什么情况下依靠远后备保护切除故障答：当本元件的主保护拒绝动作时，由本元件的另一套保护作为后备保护，由于这种后备作用是在主保护安装处实现，因此，称之为近后备保护。
在远处实现对相邻元件的后备保护，称为远后备保护。
4、简述继电保护的基本原理和构成方式。
答：基本原理：1、过电流保护2、低电压保护3、距离保护4、方向保护5、差动原理的保护6、瓦斯保护7、过热保护等。
构成方式：1、测量部分2、逻辑部分3、执行部分5、什么是电力系统继电保护装置答：继电保护装置，就是指能反应电力系统中元件发生故障或不正常运行状态，并动作于断路器跳闸或发出信号的一种装置。
6、电力系统对继电保护的基本要求是什么答：1、选择性：继电保护动作的选择性是指保护装置动作时，仅将故障元件从电力系统中切除，使停电范围尽量缩小，以保证系统中的无故障部分仍能继续安全运行。
2、速动性：在发生故障时，力求保护装置能迅速动作切除故障，以提高电力系统并联运行的稳定性，减少用户在电压降低的情况下工作的时间，以及缩小故障元件的损坏程度。
继电保护第4章课后习题参考答案
继电保护第4章课后习题参考答案4.7 图4—30所⽰系统，线路全部配置闭锁式⽅向⽐较纵联保护，分析在K点短路时各端保护⽅向元件的动作情况，各线路保护的⼯作过程及结果。
答：当短路发⽣在B—C线路的K处时，保护2、5的功率⽅向为负，闭锁信号持续存在，线路A—B上保护1、2被保护2的闭锁信号闭锁，线路A—B两侧均不跳闸；保护5的闭锁信号将C—D线路上保护5、6闭锁，⾮故障线路保护不跳闸。
故障线路B—C上保护3、4功率⽅向全为正，均停发闭锁信号，它们判定有正⽅向故障且没有收到闭锁信号，所以会⽴即动作跳闸，线路B—C被切除。
答：根据闭锁式⽅向纵联保护，功率⽅向为负的⼀侧发闭锁信号，跳闸条件是本端保护元件动作，同时⽆闭锁信号。
1保护本端元件动作，但有闭锁信号，故不动作；2保护本端元件不动作，收到本端闭锁信号，故不动作；3保护本端元件动作，⽆闭锁信号，故动作；4保护本端元件动作，⽆闭锁信号，故动作；5保护本端元件不动作，收到本端闭锁信号，故不动作；6保护本端元件动作，但有闭锁信号，故不动作。
4.10 图4—30所⽰系统，线路全部配置闭锁式⽅向⽐较纵联保护，在K点短路时，若A—B和B—C线路通道同时故障，保护将会出现何种情况？靠什么保护动作切除故障？答：在图4—30所⽰系统中K点短路时，保护2、5的功率⽅向为负，其余保护的功率⽅向全为正。
3、4之间停发闭锁信号，5处保护向6处发闭锁信号，2处保护向1处发闭锁信号。
由于3、4停发闭锁信号且功率⽅向为正，满⾜跳闸条件，因此B—C通道的故障将不会阻⽌保护3、4的跳闸，这正是采⽤闭锁式保护的优点。
C—D通道正常，其线路上保护5发出的闭锁信号将保护6闭锁，⾮故障线路C—D上保护不跳闸。
2处保护判定为反⽅向不满⾜跳闸条件，并且发闭锁信号，由于A—B通道故障，2处保护发出的闭锁信号可能⽆法传到1处，⽽保护1功率⽅向为正，将会导致1处的保护误动作；不过⾮故障线路的载波通道故障率远远低于故障线路，这也是⼴泛采⽤闭锁式载波纵联保护的原因。
继电保护课后部分习题答案
继电保护课后部分习题答案电力系统继电保护张保会尹项根主编1、2继电保护装置在电力系统中所起得作用就是什么?答:继电保护装置就就是指能反应电力系统中设备发生故障或不正常运行状态,并动作于断路器跳闸或发出信号得一种自动装置、它得作用包括:1、电力系统正常运行时不动作;2、电力系统部正常运行时发报警信号,通知值班人员处理,使电力系统尽快恢复正常运行;3、电力系统故障时,甄别出发生故障得电力设备,并向故障点与电源点之间、最靠近故障点断路器发出跳闸指令,将故障部分与电网得其她部分隔离。
1、3继电保护装置通过哪些主要环节完成预定得保护功能,各环节得作用就是什么?答:继电保护装置一般通过测量比较、逻辑判断与执行输出三个部分完成预定得保护功能。
测量比较环节就是册来那个被保护电器元件得物理参量，并与给定得值进行比较，根据比较得结果，给出“就是”、“非”、“0”或“1”性质得一组逻辑信号，从而判别保护装置就是否应该启动。
逻辑判断环节就是根据测量环节输出得逻辑信号，使保护装置按一定得逻辑关系判定故障得类型与范围，最后确定就是否应该使断路器跳闸。
执行输出环节就是根据逻辑部分传来得指令，发出跳开断路器得跳闸脉冲及相应得动作信息、发出警报或不动作。
1、6线路上装设两组电流互感器，线路保护与母线保护应各接哪组互感器？答：线路保护应接TA1，母线保护应接TA2。
因为母线保护与线路保护得保护区必须重叠，使得任意点得故障都处于保护区内。
1、8后备保护得作用就是什么？答：后备保护得作用就是在主保护因保护装置拒动、保护回路中得其她环节损坏、断路器拒动等原因不能快速切除故障得情况下，迅速启动来切除故障。
2、6为什么定时限过电流保护得灵敏度、动作时间需要同时逐级配合，而电流速断得灵敏度不需要逐级配合？答：定时限过电流保护得整定值按照大于本线路流过得最大负荷电流整定，不但保护本线路得全长，而且保护相邻线路得全长，可以起远后备保护得作用。
当远处短路时，应当保证离故障点最近得过电流保护最先动作，这就要求保护必须在灵敏度与动作时间上逐级配合，最末端得过电流保护灵敏度最高、动作时间最短，每向上一级，动作时间增加一个时间级差，动作电流也要逐级增加。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1绪论1.1电力系统如果没有配备完善的继电保护系统，想象一下会出现什么情景？答：现代的电力系统离开完善的继电保护系统是不能运行的。
当电力系统发生故障时，电源至故障点之间的电力设备中将流过很大的短路电流，若没有完善的继电保护系统将故障快速切除，则会引起故障元件和流过故障电流的其他电气设备的损坏；当电力系统发生故障时，发电机端电压降低造成发电机的输入机械功率和输出电磁功率的不平衡，可能引起电力系统稳定性的破坏，甚至引起电网的崩溃、造成人身伤亡。
如果电力系统没有配备完善的继电保护系统，则当电力系统出现不正常运行时，不能及时地发出信号通知值班人员进行合理的处理。
1.2继电保护装置在电力系统中所起的作用是什么？答：继电保护装置就是指能反应电力系统中设备发生故障或不正常运行状态，并动作于断路器跳闸或发出信号的一种自动装置•它的作用包括：1.电力系统正常运行时不动作2电力系统部正常运行时发报警信号，通知值班人员处理，使电力系统尽快恢复正常运行；3.电力系统故障时，甄别出发生故障的电力设备，并向故障点与电源点之间、最靠近故障点断路器发出跳闸指令,将故障部分与电网的其他部分隔离。
1.4依据电力元件正常工作、不正常工作和短路状态下的电气量复制差异，已经构成哪些原理的保护，这些保护单靠保护整定值能求出保护范围内任意点的故障吗？答：利用流过被保护元件电流幅值的增大，构成了过电流保护；利用短路时电压幅值的降低，构成了低电压保护；利用电压幅值的异常升高，构成了过电压保护；利用测量阻抗的降低和阻抗角的变大，构成了低阻抗保护。
单靠保护增大值不能切除保护范围内任意点的故障，因为当故障发生在本线路末端与下级线路的首端出口时，本线路首端的电气量差别不大。
所以，为了保证本线路短路时能快速切除而下级线路短路时不动作，这种单靠整定值得保护只能保护线路的一部分。
1.5依据电力元件两端电气量在正常工作和短路状态下的差异，可以构成哪些原理的保护？答：利用电力元件两端电流的差别，可以构成电流差动保护；利用电力元件两端电流相位的差别可以构成电流相位差动保护；利两侧功率方向的差别，可以构成纵联方向比较式保护；利用两侧测量阻抗的大小和方向的差别，可以构成纵联距离保护。
1.6如图1-1所示，线路上装设两组电流互感器，线路保护和母线保护应各接哪组互感器？答：线路保护应接TA1,母线保护应接TA2因为母线保护和线路保护的保护区必须重叠，使得任意点的故障都处于保护区内。
母线图1-1电流互感器选用示意图1.7结合电力系统分析课程的知识，说明加快继电保护的动作时间，为什么可以提高电力系统的稳定性？答：由电力系统分析知识可知，故障发生时发电机输出的电磁功率减小二机械功率基本不变，从而使发电机产生加速的不平衡功率。
继电保护的动作时间越快，发电机加速时间越短，功率角摆开幅度就越小，月有利于系统的稳定。
由分析暂态稳定性的等面积理论可知，继电保护的动作速度越快，故障持续的时间就越短，发电机的加速面积就约小，减速面积就越大，发电机失去稳定性的可能性就越小，即稳定性得到了提高。
1.8后备保护的作用是什么？阐述远后备保护和近后备保护的优缺点。
答：后备保护的作用是在主保护因保护装置拒动、保护回路中的其他环节损坏、断路器拒动等原因不能快速切除故障的情况下，迅速启动来切除故障。
远后备保护的优点是：保护范围覆盖所有下级电力元件的主保护范围，它能解决远后备保护范围内所有故障元件由任何原因造成的不能切除问题。
远后备保护的缺点是：（1）当多个电源向该电力元件供电时，需要在所有的电源侧的上级元件处配置远后备保护；（2）动作将切除所有上级电源测的断路器，造成事故扩大；（3）在高压电网中难以满足灵敏度的要求。
近后备保护的优点是：（1）与主保护安装在同一断路器处，在主保护拒动时近后备保护动作；（2）动作时只能切除主保护要跳开的断路器，不造成事故的扩大；（3）在高压电网中能满足灵敏度的要求。
近后备保护的缺点是：变电所直流系统故障时可能与主保护同时失去作用，无法起到“后备”的作用；断路器失灵时无法切除故障，不能起到保护作用。
2电流的电网保护2.1在过量（欠量）继电器中，为什么要求其动作特性满足“继电特性”？若不满足，当加入继电器的电量在动作值附近时将可能出现什么情况？答：过量继电器的继电特性类似于电子电路中的“施密特特性“，如图2-1所示。
当加入继电器的动作电量（图中的IQ大于其设定的动作值（图中的l op ）时，继电器能够突然动作；继电器一旦动作以后，即是输入的电气量减小至稍小于其动作值，继电器也不会返回，只有当加入继电器的电气量小于其设定的返回值（图中的I ）以后它才突然返回。
无论启动还re是返回，继电器的动作都是明确干脆的，它不可能停留在某一个中间位置，这种特性称为“继电特性”。
为了保证继电器可靠工作，其动作特性必须满足继电特性，否则当加入继电器的电气量在动作值附近波动时，继电器将不停地在动作和返回两个状态之间切换，出现“抖动“现象，后续的电路将无法正常工作。
1-> 1E o62534E1-、I e l op 12.3解释“动作电流”和“返回系数”，过电流继电器的返回系数过低或高各有何缺点?答：在过电流继电器中，为使继电器启动并闭合其触点，就必须增大通过继电器线圈的电流I k，以增大电磁转矩，能使继电器动作的最小电流称之为动作电流l op 0在继电器动作之后，为使它重新返回原位，就必须减小电流以减小电磁力矩，能使继电器返回原位的最大电流称之为继电器的返回电流l re0过电流继电器返回系数过小时，在相同的动作电流下起返回值较小。
一旦动作以后要使继电器返回，过电流继电器的电流就必须小于返回电流，真阳在外故障切除后负荷电流的作用下继电器可能不会返回，最终导致误动跳闸；而返回系数过高时，动作电流恶和返回电流很接近，不能保证可靠动作，输入电流正好在动作值附近时，可能回出现“抖动”现象，使后续电路无法正常工作。
继电器的动作电流、返回电流和返回系数都可能根据要求进行设定。
2.5说明电流速断、限时电流速断联合工作时，依靠什么环节保证保护动作的选择性？依靠什么环节保证保护动作的灵敏度性和速动性？答：电流速断保护的动作电流必须按照躲开本线路末端的最大短路电流来整定，即考电流整定值保证选择性。
这样，它将不能保护线路全长，而只能保护线路全长的一部分，灵敏度不够。
限时电流速断的整定值低于电流速断保护的动作短路，按躲开下级线路电流速断保护的最大动作范围来整定，提高了保护动作的灵敏性，但是为了保证下级线路短路时不误动，增加一个时限阶段的延时，在下级线路故障时由下级的电流速断保护切除故障，保证它的选择性。
电流速断和限时电流速断相配合保护线路全长，速断范围内的故障由速断保护快速切除，速断范围外的故障则必须由限时电流速断保护切除。
速断保护的速动性好，但动作值高、灵敏性差；限时电流速断保护的动作值低、灵敏度高但需要0.3~0.6s的延时才能动作。
速断和限时速断保护的配合，既保证了动作的灵敏性，也能够满足速动性的要求。
2.7如图2-2所示网络，在位置1、2和3处装有电流保护，系统参数为：E：皆=115 /、,3kV，X G i =15"、X G2=10门，X G3=10门，L^ L^ 60km，L3= 40km，L B C = 50 km ，L C D = 30 km ，L D _E= 20 m ，线路阻抗0.4'」/km，K；e| =1.2、K；| = K r^=1.15 ，I D£max「50A，心=1.5、心=0.85 o 试求:(1)发电机元件最多三台运行，最少一台运行，线路最多三条运行，最少一条运行，请确定保护3在系统最大、最小运行方式下的等值阻抗(2)整定保护1、2、3的电流速断定值，并计算各自的最小保护范围。
(3)整定保护2、3的限时电流速断定值，并校验使其满足灵敏度要求( 心釦-1.2 )(4)整定保护1、2、3的过电流定值，假定流过母线验保护1作后备用，保护2和3作远备用的灵敏度。
图2-2简单电网示意图I B -C. ma^ = 300A，I C JD.ma^ = 200A，E的过电流保护动作时限为0.5s，校解：由已知可得 X LI =X L 2=0.4 X 60=24」,X L 3=0.4 X 40=161 , X BC =0.4 X 50=20 门,X CD =0.4 X 30 门,X DE =0.4 X 20=8“(1)经分析可知，最大运行方式及阻抗最小时，则有三台发电机运行， 线路L1~L3全部运行，由题意 G1, G2连接在同一母线上，贝VX s. min = ( X G1|| X G 2+X L 1|| X L 2 ) ||( X ©3 + X L 3 ) = (6+12)||(10+16)=10.6 同理，最小运行方式下即阻抗最大， 地有 X s.max = X G 1+ XL 1 =39图2-3 等值电路2-3所示，母线E 最大运行方式下发 生三相短路流过保护1的最大短路电流为115/=1.312kAX s.min +X BC +X CD X DE 10.6 + 20 + 12+8相应的速断定值为 I s et1= K 冋 X I k .E .max=1.2 X 1.312=1.57kA即1处的电流速断保护在最小运行方式下没有保护区对于保护2等值电路如图2-3所示，母线D 在最大运行方式下发生三相短路流过保护 2的EV J即2处的电流速断保护在最小运行方式下也没有保护区。
对于保护3等值电路如图2-3所示，母线C 在最大运行方式下发生三相短路流过保护 3的分析可知只有在 G1和L1运行，相应X s. min10.620DI彳□V —12(2)对于保护1,其等值电路图如图 1 k .E. max最小保护范围计算公式为I ；et一 ' 32 Z s.max Z 1 L minL min2——-Zs.maxI setx — =-85.9km0.4最大电流 Ik D max= --------------- ----------- =1.558kAk.D.max乂+ 乂 + 乂X s.min X BC X CD相应的速断定值为 I ；et.2 = K 冋 X I k .D .max=1.2 X 1.558=1.87kA最小保护范围为L min =笑E——_zHJ s.max丨 set.2x —=-70.6km0.4最大电流丨k.C.max ==2.17kAX s.min ' X BC相应的速断定值为 l ；et.3 = K ；el X I k.c.max =1.2 X 2.17=2.603kAE即3处的电流速断保护在最小运行方式下也没有保护区。
