5、2设计原则
每台炉设一套石膏旋流站。石膏浆液旋流站的容量与真空皮带机容量相匹 配。 系统设置两台真空皮带脱水机。每台真空皮带脱水机的出力按2×300MW 机组BMCR工况下容量燃用设计煤种时石膏产量的75%设计。 2台炉共设1座回用水箱(池),2台回用水泵(两台炉1台运行,1台备用) 系统设置一个石膏储存间,其容积按两台锅炉燃用设计煤种BMCR工况运 行时3天(每天24小时计)的石膏量进行设计。 本期石膏脱水系统全套包括: 石膏旋流器——2台 带冲洗系统的真空皮带机——2台 真空泵——2台真空泵采用环型水封式。 滤布冲洗水箱——2座 滤布冲洗水泵——4台 带搅拌器的回用水箱(池)——1座 回用水泵——2台 带搅拌器的滤饼冲洗水箱——2座, 废水旋流站给料泵——2台 废水旋流站——1台
5.3.5石膏储存
石膏储存间容量按每天24小时, 按燃用设计煤种时3天容量考虑。 另有汽车运输石膏的进出口通道。 石膏储存间顶应有通风机。
5.3.4废水旋流器
石膏旋流器的溢流液,经废水旋流器浆液箱收集后,送至对应 的废水旋流器,废水旋流器的溢流液,经废水收集箱收集,送 至废水处理系统,底流经回收水箱收集送至吸收区再利用。废 水旋流器应能满足每个负荷条件下,通过控制旋流子的个数, 满足入口最低浆液流量和压力,或浆液浓度变化的条件下,稳 定运行且没有性能的降低。废水旋流器安装在废水箱的上部。 旋流器应环状布置在分配器内,每个旋流器都装有单独的检修 手动阀或气动阀 旋流器采用耐磨耐腐蚀的材料制作(碳钢衬胶、聚氨酯或陶 瓷),旋流器组整个系统为自带支撑结构,同安装的结构钢支 腿、平台扶梯一起作为设计的完整部分,所有支撑结构件采用 碳钢构件。 废水旋流器的设计应保证吸收塔排出浆液的分离效率,同时还 应考虑石膏浆液量变化范围调整的要求,每个旋流器至少备用 一只旋流子。
5.3.3真空泵
每条真空皮带脱水机配置一台真空泵,每台真空泵容量都应满 足皮带脱水机的要求。 真空泵采用环型水封式,铸铁制造。 真空泵采用三角皮带传动,并有适当的防护装置。 真空泵应配备自动水封控制阀和滤网。 每台真空皮带脱水机配一个气液分离罐,并满足: •采用玻璃纤维加固的环氧树脂建造。 •每个罐设φ800的人孔。 •每个罐应设液面测定仪和高液面报警器。 •设1加1备用(共两台)100%容量的滤出液泵,泵应选用水平 离心式。 石膏冲洗水和皮带冲洗水的供应,包括冲洗水箱、管道系统。

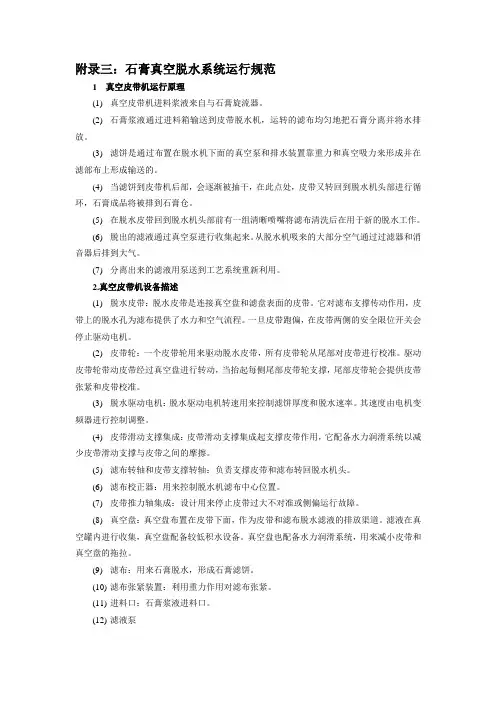

5.3.2真空皮带脱水机
设计为浆液重力自流经喂料机进入滤布。配备类似的喂料槽用 来淋洗分配浆料。皮带脱水机与水力旋流浓缩器建造在同一建 筑物的不同层面。主框架结构应为带防腐层的钢结构,用标准 的滚动轴承和耐压的型钢组成。 输送机支撑滤布,同时提供干燥凹槽和过滤抽吸的干燥孔及输 送带的真空密封。连续性的柔性裙边把输送带的两边缘黏合起 来,防止浆料和淋洗液外流。 供方应提供石膏饼厚度监测系统,利用带防腐金属护套的探头 测量石膏饼厚度并借此测量信号增加或降低皮带速度。此系统 也用于检测运行过程有无石膏产生。 供方应提供石膏定期采样点,位于石膏二级脱水设备后。 供方配备石膏脱水的所有辅助设备。如输送带的支撑设备;滤 布连续清洗设备。滤布的张紧系统是通过一种回路来自动控制。 皮带脱水机和真空泵应设置检修起吊设施,真空皮带脱水机应 设运行维护平台。
5、石膏脱水系统
5 、1技术要求 (1)系统概述 吸收塔的石膏浆液通过石膏排出泵送入石膏水力旋流站浓 缩,浓缩后的石膏浆液进入真空皮带脱水机进行脱水。进入 真空皮带脱水机的石膏浆液经脱水处理后表面含水率小于10 %,直接落入石膏储存间存放待运,可供综合利用。石膏旋 流站出来的溢流浆液返回吸收塔循环使用。石膏旋流站浓缩 后的石膏浆液直接送到真空皮带机进行脱水运行。每台脱水 皮带机的出力按照2×300MW机组容量燃用设计煤种时石膏 产量的75%设计,共2条,1用1备。 为控制脱硫石膏中Cl-等成份的含量,确保石膏品质,在 石膏脱水过程中用工艺水对石膏及滤布进行冲洗,石膏过滤 水收集在回水箱(池)中。
5.3主要设备
5.3.1石膏旋流器组(石膏旋流站) 石膏旋流器组浓缩后的石膏浆液从旋流器下部既可自流 到真空皮带脱水机。 旋流器应环状布置在分配器内,每个旋流器都装有单独 的手动阀或电动阀。 旋流器采用耐磨耐腐蚀的材料制作(碳钢衬胶或聚氨 酯),旋流器组整个系统为自带支撑结构,同安装的结构钢 支腿、平台扶梯一起作为设计的完整部分,所有支撑结构件 采用碳钢构件。 为防止旋流器被大颗粒堵塞,旋流器组入口应安装过滤 器,过滤器应采用耐腐不锈钢。
5、2设计原则
每台炉设一套石膏旋流站。石膏浆液旋流站的容量与真空皮带机容量相匹 配。 系统设置两台真空皮带脱水机。每台真空皮带脱水机的出力按2×300MW 机组BMCR工况下容量燃用设计煤种时石膏产量的75%设计。 2台炉共设1座回用水箱(池),2台回用水泵(两台炉1台运行,1台备用) 系统设置一个石膏储存间,其容积按两台锅炉燃用设计煤种BMCR工况运 行时3天(每天24小时计)的石膏量进行设计。 本期石膏脱水系统全套包括: 石膏旋流器——2台 带冲洗系统的真空皮带机——2台 真空泵——2台真空泵采用环型水封式。 滤布冲洗水箱——2座 滤布冲洗水泵——4台 带搅拌器的回用水箱(池)——1座 回用水泵——2台 带搅拌器的滤饼冲洗水箱——2座, 废水旋流站给料泵——2台 废水旋流站——1台
5.3.5石膏储存
石膏储存间容量按每天24小时, 按燃用设计煤种时3天容量考虑。 另有汽车运输石膏的进出口通道。 石膏储存间顶应有通风机。
5.3.4废水旋流器
石膏旋流器的溢流液,经废水旋流器浆液箱收集后,送至对应 的废水旋流器,废水旋流器的溢流液,经废水收集箱收集,送 至废水处理系统,底流经回收水箱收集送至吸收区再利用。废 水旋流器应能满足每个负荷条件下,通过控制旋流子的个数, 满足入口最低浆液流量和压力,或浆液浓度变化的条件下,稳 定运行且没有性能的降低。废水旋流器安装在废水箱的上部。 旋流器应环状布置在分配器内,每个旋流器都装有单独的检修 手动阀或气动阀 旋流器采用耐磨耐腐蚀的材料制作(碳钢衬胶、聚氨酯或陶 瓷),旋流器组整个系统为自带支撑结构,同安装的结构钢支 腿、平台扶梯一起作为设计的完整部分,所有支撑结构件采用 碳钢构件。 废水旋流器的设计应保证吸收塔排出浆液的分离效率,同时还 应考虑石膏浆液量变化范围调整的要求,每个旋流器至少备用 一只旋流子。
5.3.3真空泵
每条真空皮带脱水机配置一台真空泵,每台真空泵容量都应满 足皮带脱水机的要求。 真空泵采用环型水封式,铸铁制造。 真空泵采用三角皮带传动,并有适当的防护装置。 真空泵应配备自动水封控制阀和滤网。 每台真空皮带脱水机配一个气液分离罐,并满足: •采用玻璃纤维加固的环氧树脂建造。 •每个罐设φ800的人孔。 •每个罐应设液面测定仪和高液面报警器。 •设1加1备用(共两台)100%容量的滤出液泵,泵应选用水平 离心式。 石膏冲洗水和皮带冲洗水的供应,包括冲洗水箱、管道系统。
5.3.2真空皮带脱水机
设计为浆液重力自流经喂料机进入滤布。配备类似的喂料槽用 来淋洗分配浆料。皮带脱水机与水力旋流浓缩器建造在同一建 筑物的不同层面。主框架结构应为带防腐层的钢结构,用标准 的滚动轴承和耐压的型钢组成。 输送机支撑滤布,同时提供干燥凹槽和过滤抽吸的干燥孔及输 送带的真空密封。连续性的柔性裙边把输送带的两边缘黏合起 来,防止浆料和淋洗液外流。 供方应提供石膏饼厚度监测系统,利用带防腐金属护套的探头 测量石膏饼厚度并借此测量信号增加或降低皮带速度。此系统 也用于检测运行过程有无石膏产生。 供方应提供石膏定期采样点,位于石膏二级脱水设备后。 供方配备石膏脱水的所有辅助设备。如输送带的支撑设备;滤 布连续清洗设备。滤布的张紧系统是通过一种回路来自动控制。 皮带脱水机和真空泵应设置检修起吊设施,真空皮带脱水机应 设运行维护平台。
5、石膏脱水系统
5 、1技术要求 (1)系统概述 吸收塔的石膏浆液通过石膏排出泵送入石膏水力旋流站浓 缩,浓缩后的石膏浆液进入真空皮带脱水机进行脱水。进入 真空皮带脱水机的石膏浆液经脱水处理后表面含水率小于10 %,直接落入石膏储存间存放待运,可供综合利用。石膏旋 流站出来的溢流浆液返回吸收塔循环使用。石膏旋流站浓缩 后的石膏浆液直接送到真空皮带机进行脱水运行。每台脱水 皮带机的出力按照2×300MW机组容量燃用设计煤种时石膏 产量的75%设计,共2条,1用1备。 为控制脱硫石膏中Cl-等成份的含量,确保石膏品质,在 石膏脱水过程中用工艺水对石膏及滤布进行冲洗,石膏过滤 水收集在回水箱(池)中。
5.3主要设备
5.3.1石膏旋流器组(石膏旋流站) 石膏旋流器组浓缩后的石膏浆液从旋流器下部既可自流 到真空皮带脱水机。 旋流器应环状布置在分配器内,每个旋流器都装有单独 的手动阀或电动阀。 旋流器采用耐磨耐腐蚀的材料制作(碳钢衬胶或聚氨 酯),旋流器组整个系统为自带支撑结构,同安装的结构钢 支腿、平台扶梯一起作为设计的完整部分,所有支撑结构件 采用碳钢构件。 为防止旋流器被大颗粒堵塞,旋流器组入口应安装过滤 器,过滤器应采用耐腐不锈钢。
