CAD图纸处理方法
CAD图纸镜像与偏移操作
CAD图纸镜像与偏移操作在AE软件中，CAD图纸的镜像与偏移操作是非常常用的功能，它可以帮助我们快速完成一些复杂的设计任务。
下面，我们就来详细介绍一下CAD图纸的镜像与偏移操作的使用技巧。
首先，我们先来了解一下什么是CAD图纸的镜像操作。
CAD图纸的镜像操作就是将一个对象或图形沿指定轴线进行镜像翻转，从而得到一个对称的图形。
镜像操作可以在设计中快速生成对称的图案，提高工作效率。
在AE软件中，我们可以通过以下步骤来进行CAD图纸的镜像操作：1. 选中需要镜像的对象或图形。
2. 进入编辑模式，选择“镜像”工具。
3. 在图纸上点击镜像轴线的起始点和终点。
4. 确认镜像操作后，退出编辑模式。
在进行CAD图纸的镜像操作时，我们需要注意以下几点：1. 镜像轴线的选择：根据需要镜像的对象或图形的对称轴线来选择镜像轴线。
可以是水平、垂直轴线，也可以是倾斜轴线。
2. 镜像前备份：在进行镜像操作前，建议先备份原始图纸，以防止不必要的错误。
3. 镜像比例：在进行镜像操作时，可以根据需要调整镜像比例。
例如，可以选择固定比例或自定义比例进行镜像。
接下来，我们来了解一下CAD图纸的偏移操作。
CAD图纸的偏移操作是指将一个对象或图形复制并平移一定距离，从而得到一个与原始图形相似但尺寸不同的图形。
偏移操作可以帮助我们在设计中快速生成相似的图形，提高设计效率。
在AE软件中，我们可以通过以下步骤来进行CAD图纸的偏移操作：1. 选中需要偏移的对象或图形。
2. 进入编辑模式，选择“偏移”工具。
3. 在图纸上选择偏移距离和方向。
4. 确认偏移操作后，退出编辑模式。
在进行CAD图纸的偏移操作时，我们需要注意以下几点：1. 偏移距离的选择：根据需要选择偏移的距离和方向。
可以选择正向偏移或负向偏移。
2. 多次偏移：在进行偏移操作后，可以继续使用“偏移”工具进行多次偏移，从而生成更多相似且尺寸不同的图形。
3. 偏移比例：在进行偏移操作时，可以根据需要调整偏移比例。
CAD中的绘图扫描与处理技巧
CAD中的绘图扫描与处理技巧在CAD中，绘图扫描与处理是一个非常重要的技巧，它可以帮助我们将手绘的图纸数字化，方便后续的修改和编辑。
以下是一些CAD 中的绘图扫描与处理技巧，希望对大家有所帮助。
首先，在进行绘图扫描之前，我们需要准备一台扫描仪。
扫描仪的选择对于后续的图纸处理非常重要。
在选择扫描仪时，我们需要考虑其分辨率、色彩深度、扫描速度等因素。
一般来说，对于绘图扫描来说，分辨率在600dpi以上比较合适，色彩深度选择24位即可。
另外，扫描速度也是一个需要考虑的因素，尽量选择速度较快的扫描仪，可以提高工作效率。
扫描绘图的时候，我们需要注意一些细节。
首先，将图纸平整地放在扫描仪的扫描台上，确保图纸不会出现折叠或弯曲的情况。
接着，调整扫描仪的扫描设置，包括分辨率、色彩深度和文件格式等。
根据具体需求进行调整，一般来说，选择高分辨率和适当的色彩深度可以保证扫描图像的清晰度和色彩还原度。
文件格式选择常见的JPEG或TIFF格式即可。
在进行扫描之后，我们可以使用CAD软件进行图纸相关的处理。
首先，打开CAD软件，导入扫描得到的图像。
在导入图像的过程中，我们需要注意设置正确的比例尺和单位。
根据图纸上的标注和测量，我们可以在CAD软件中进行相应的设置，以确保导入的图像和实际尺寸一致。
导入图像之后，我们可以开始进行图纸的处理。
首先，我们可以使用CAD软件的绘图工具，将图纸上的线条、形状等元素进行还原。
根据实际需求，我们可以选择直线、圆弧、多边形等工具进行绘制。
在绘制的过程中，我们可以通过对线条的编辑和调整，使其更加符合实际需要。
除了绘制元素之外，我们还可以进行一些图纸的编辑和调整。
例如，可以使用CAD软件的平移、旋转、缩放等工具，对图纸进行位置调整和比例变换。
在进行编辑和调整的过程中，我们可以根据实际需求，灵活运用CAD软件的各种功能，使图纸达到我们预期的效果。
最后，我们可以对绘制和处理好的图纸进行保存和输出。
在保存图纸的过程中，我们可以选择合适的文件格式和文件名，便于后续的查找和使用。
CAD图纸设计常见错误及修正方法
CAD图纸设计常见错误及修正方法CAD（计算机辅助设计，Computer-Aided Design）是一种强大的设计工具，广泛用于建筑、机械以及电子等各个领域。
然而，在使用CAD软件进行图纸设计的过程中，往往会出现一些常见的错误。
本文将介绍一些常见的错误以及相应的修正方法，帮助读者提高CAD图纸设计的质量和效率。
1.尺寸错误：尺寸错误是CAD设计中最常见的错误之一。
尺寸错误可能导致设计不准确或难以制造。
修正尺寸错误的方法是仔细检查每个图形元素的尺寸，确保它们与设计规范一致。
另外，可以使用CAD软件的自动尺寸功能来简化修正过程。
2.未使用图层：未使用图层会导致图纸混乱和不易编辑。
在CAD设计中，使用图层可以将不同类型的图形元素分组，并方便进行编辑和管理。
修正未使用图层的方法是在设计过程中主动使用图层，并为每个图形元素分配适当的图层。
3.线条重叠：线条重叠会使图纸难以读取和制造。
修正线条重叠的方法是使用CAD软件的修剪（trim）或延伸（extend）功能，删除多余的线条或将线条延伸至正确位置。
此外，可以使用CAD软件的图形编辑工具来处理重叠的线条。
4.单位错误：单位错误会导致图纸的尺寸不一致或与实际情况不符。
在CAD设计中，应该明确使用什么单位，并在设计过程中保持一致。
修正单位错误的方法是转换图纸的单位，或使用CAD软件的缩放比例功能来调整图纸的尺寸。
5.缺少标注：缺少标注会使图纸的信息不完整，难以理解。
在CAD设计中，应该为每个图形元素添加适当的标注，包括尺寸、文字说明和箭头指示等。
修正缺少标注的方法是使用CAD软件的标注工具来添加标注，并确保标注清晰可读。
6.图层重叠：图层重叠会导致图纸的可读性降低。
在CAD设计中，应该避免将图形元素放置在重叠的图层上。
修正图层重叠的方法是调整图层的顺序或使用CAD软件的隐藏图层功能来隐藏不需要显示的图层。
7.缺少边界：缺少边界会使图纸在使用过程中容易出现问题。

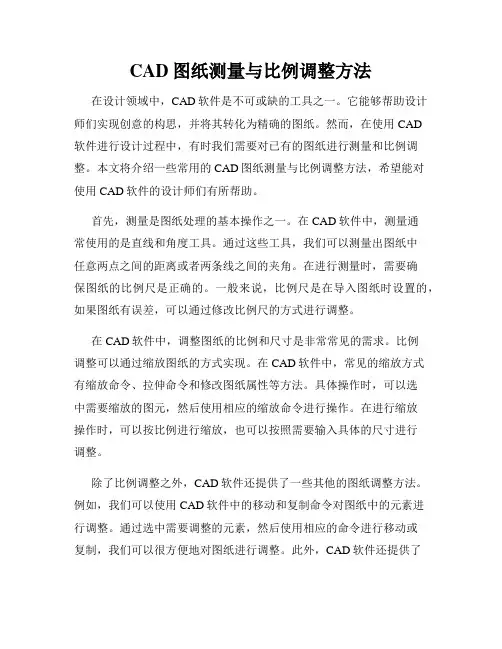

CAD图纸测量与比例调整方法
CAD图纸测量与比例调整方法在设计领域中，CAD软件是不可或缺的工具之一。
它能够帮助设计师们实现创意的构思，并将其转化为精确的图纸。
然而，在使用CAD软件进行设计过程中，有时我们需要对已有的图纸进行测量和比例调整。
本文将介绍一些常用的CAD图纸测量与比例调整方法，希望能对使用CAD软件的设计师们有所帮助。
首先，测量是图纸处理的基本操作之一。
在CAD软件中，测量通常使用的是直线和角度工具。
通过这些工具，我们可以测量出图纸中任意两点之间的距离或者两条线之间的夹角。
在进行测量时，需要确保图纸的比例尺是正确的。
一般来说，比例尺是在导入图纸时设置的，如果图纸有误差，可以通过修改比例尺的方式进行调整。
在CAD软件中，调整图纸的比例和尺寸是非常常见的需求。
比例调整可以通过缩放图纸的方式实现。
在CAD软件中，常见的缩放方式有缩放命令、拉伸命令和修改图纸属性等方法。
具体操作时，可以选中需要缩放的图元，然后使用相应的缩放命令进行操作。
在进行缩放操作时，可以按比例进行缩放，也可以按照需要输入具体的尺寸进行调整。
除了比例调整之外，CAD软件还提供了一些其他的图纸调整方法。
例如，我们可以使用CAD软件中的移动和复制命令对图纸中的元素进行调整。
通过选中需要调整的元素，然后使用相应的命令进行移动或复制，我们可以很方便地对图纸进行调整。
此外，CAD软件还提供了一些图形编辑工具，比如旋转、镜像和偏移等功能。
通过使用这些工具，我们可以对图纸中的元素进行更加精细的调整。
除了这些基本的测量和调整方法之外，CAD软件还提供了一些高级的图纸处理功能。
例如，有些CAD软件支持智能等距和等角绘图功能。
通过使用这些功能，我们可以绘制具有一定规则间距或角度的图纸。
此外，还有一些CAD软件支持图纸的引用和链接功能，这样我们可以在不同的图纸之间建立联系，并且可以通过修改一个图纸的内容来同步更新其他相关图纸的内容。
在进行CAD图纸测量和比例调整时，我们还需要注意一些细节问题。
CAD中的批量处理和自动化技巧
CAD中的批量处理和自动化技巧CAD是许多设计师和工程师使用的一种强大的软件工具。
它可以帮助我们创建复杂的图纸和设计模型。
然而，当我们面对大量的任务和文件时，手动处理可能变得繁琐和耗时。
为了提高生产效率，CAD提供了批量处理和自动化技巧，让我们更轻松地完成工作。
一、批量处理批量处理是一种将相同的操作应用于多个文件的技术。
在CAD中，我们可以利用这种技巧来同时处理多个图纸或模型。
1. 批量保存文件当我们需要保存多个文件时，逐个保存可能会非常耗时。
在CAD 中，我们可以使用批量保存命令来一次保存多个文件。
只需选择要保存的文件，然后选择“文件”菜单中的“批量保存”选项。
这将触发一个对话框，允许您选择要保存的文件夹和文件类型。
点击保存，CAD将自动保存所有选定的文件。
2. 批量修改属性在CAD中，我们可以使用批量修改属性命令来一次性修改多个图元的属性。
只需选择要修改的图元，然后选择“修改”菜单中的“属性”选项。
这将打开一个对话框，您可以在其中更改不同的属性，例如颜色、线型和线宽。
点击确定，CAD将自动应用您的更改到选择的图元上。
3. 批量打印图纸当需要打印多个图纸时，一个个进行打印非常费时。
在CAD中，我们可以使用批量打印命令来同时打印多个图纸。
只需选择要打印的图纸，然后选择“文件”菜单中的“打印”选项。
这将打开一个对话框，您可以在其中设置打印选项，如纸张大小、打印机设置和打印范围。
点击打印，CAD将自动打印所有选定的图纸。
二、自动化技巧自动化技巧是指使用脚本或宏来自动执行重复性任务的方法。
在CAD中，我们可以编写脚本或宏来提高工作效率。
1. 编写脚本在CAD中，我们可以使用LISP或VBA编写脚本来执行各种任务。
例如，我们可以编写一个脚本来自动创建特定类型的图元，或者在指定的位置放置图元。
这将节省大量时间和努力，特别是在处理大量相似的任务时。
2. 使用自定义命令在CAD中，我们可以使用自定义命令来自动执行复杂的操作。

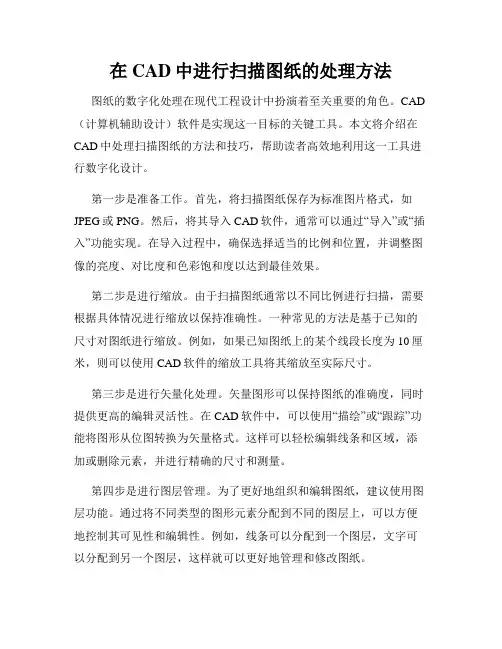

在CAD中进行扫描图纸的处理方法
在CAD中进行扫描图纸的处理方法图纸的数字化处理在现代工程设计中扮演着至关重要的角色。
CAD （计算机辅助设计）软件是实现这一目标的关键工具。
本文将介绍在CAD中处理扫描图纸的方法和技巧，帮助读者高效地利用这一工具进行数字化设计。
第一步是准备工作。
首先，将扫描图纸保存为标准图片格式，如JPEG或PNG。
然后，将其导入CAD软件，通常可以通过“导入”或“插入”功能实现。
在导入过程中，确保选择适当的比例和位置，并调整图像的亮度、对比度和色彩饱和度以达到最佳效果。
第二步是进行缩放。
由于扫描图纸通常以不同比例进行扫描，需要根据具体情况进行缩放以保持准确性。
一种常见的方法是基于已知的尺寸对图纸进行缩放。
例如，如果已知图纸上的某个线段长度为10厘米，则可以使用CAD软件的缩放工具将其缩放至实际尺寸。
第三步是进行矢量化处理。
矢量图形可以保持图纸的准确度，同时提供更高的编辑灵活性。
在CAD软件中，可以使用“描绘”或“跟踪”功能将图形从位图转换为矢量格式。
这样可以轻松编辑线条和区域，添加或删除元素，并进行精确的尺寸和测量。
第四步是进行图层管理。
为了更好地组织和编辑图纸，建议使用图层功能。
通过将不同类型的图形元素分配到不同的图层上，可以方便地控制其可见性和编辑性。
例如，线条可以分配到一个图层，文字可以分配到另一个图层，这样就可以更好地管理和修改图纸。
第五步是进行文字处理。
扫描图纸中的文字通常与图形混合在一起，需要分离为可编辑的文本。
使用CAD软件的文字识别工具，可以将扫描的文字转换为真实的字符，并在需要时进行编辑或修复。
确保选择正确的字体和文字大小，以保持与原始图纸的一致性。
第六步是进行尺寸标注。
尺寸标注是图纸中至关重要的元素之一，有效地传达了设计的尺寸和要求。
在CAD软件中，可以使用尺寸标注工具添加标注线、箭头和尺寸值，并调整其位置和样式。
确保标注清晰可读，并符合设计规范和标准。
最后一步是进行最终编辑和优化。
在处理扫描图纸的过程中，可能需要进行一些额外的编辑和优化工作，以确保图纸的完整性和准确性。
cad图纸显示不全怎么处理
cad图纸显示不全怎么处理CAD（计算机辅助设计）是一种广泛应用于工程和建筑行业的计算机软件。
它允许工程师和设计师使用电脑绘制和编辑图纸，以更高效地完成工作。
然而，在使用CAD软件时，有时会遇到图纸不完全显示的问题。
这可能是因为图纸太大超出屏幕显示范围，或者因为图层设置不正确。
本文将介绍一些处理CAD图纸不完全显示的常见方法，帮助用户解决这一问题。
首先，当CAD图纸不完全显示时，最简单的解决方法是缩放图纸。
可以尝试使用CAD软件的缩放功能，将图纸适应屏幕大小，使其完全可见。
在AutoCAD中，可以使用“缩放”命令或者手动调整视图参数来实现。
如果图纸仍然无法完全显示，可以尝试调整显示器分辨率，以适应图纸大小。
其次，如果图纸仍然无法完全显示，可能是由于图层设置不正确。
在CAD软件中，图纸通常由多个图层组成，每个图层包含不同的绘图元素。
如果图层设置不正确，可能会导致某些绘图元素无法显示。
可以检查图层管理器，确保所有需要显示的图层都处于打开状态。
如果某些图层处于关闭状态，可以尝试打开它们或者调整图层显示的顺序。
另外，如果图纸中包含大量的对象和细节，可能会导致图纸显示不全。
在这种情况下，可以使用裁剪功能来清除一些不必要的细节，以便图纸完全显示。
CAD软件通常提供了各种裁剪命令和工具，可以选择要裁剪的对象，并删除其余部分。
使用裁剪功能可以简化图纸，提高显示效果。
此外，有时图纸不完全显示的问题可能是由于计算机性能不足造成的。
CAD软件对计算机的处理能力和图形性能要求较高，如果计算机配置较低，可能无法完全加载和显示大型图纸。
在这种情况下，可以尝试关闭其他应用程序或者升级计算机硬件以提升性能。
同时，优化CAD软件的设置和配置也可以提高其性能。
最后，如果以上方法都无法解决CAD图纸不完全显示的问题，可能需要考虑图纸本身的问题。
有时图纸文件本身可能损坏或者存在错误，导致无法正确显示。
可以尝试使用CAD软件的修复功能来修复图纸文件。
CAD中的图纸导入和导出技巧
CAD中的图纸导入和导出技巧在CAD软件中，图纸的导入和导出是非常重要的操作。
导入可以使我们将其他格式的图纸引入到CAD中进行编辑和处理，而导出可以将CAD绘制的图纸保存为其他格式，以满足不同需求。
下面介绍一些CAD中的图纸导入和导出技巧，帮助您更高效地使用CAD软件。
1. 图纸导入CAD软件通常支持导入多种格式的图纸，如DWG、DXF、PDF等。
在导入图纸之前，我们首先需要选择“导入”或“插入”命令，然后选择要导入的图纸文件。
在选择文件后，CAD会提示您选择图纸的比例尺度和插入点。
您可以根据需要进行调整，使导入的图纸与当前绘图的比例尺度匹配，并插入到合适的位置上。
2. 图纸导出与图纸导入相反，图纸导出可以将CAD中绘制的图纸保存为其他格式，如DWG、DXF、PDF等。
在导出之前，我们需要选择“导出”或“保存为”命令，然后选择要保存的文件格式。
在选择格式后，CAD会提示您选择保存的路径和文件名。
您可以根据需要选择合适的路径和命名，然后点击保存按钮即可导出图纸。
3. 图纸转换有时候我们需要将CAD软件不支持的图纸格式转换为支持的格式。
这时可以使用CAD中的图纸转换工具。
该工具通常位于“导入”或“插入”菜单中，命令通常为“文件转换”或“格式转换”。
在转换之前，我们要确保选择了要转换的文件，并选择转换后的格式。
然后，CAD会自动进行转换，并生成支持的图纸格式。
4. 图纸叠加在CAD中，我们可以使用图纸叠加功能将多个图纸叠加在一起显示。
这对于进行设计对比或测量是非常有用的。
要实现图纸叠加，我们可以选择“叠加”命令，并选择要叠加的图纸文件。
CAD会自动将选定的图纸叠加在当前绘图中，您可以通过调整透明度或显示顺序来进行调整。
5. 图纸切分有时候我们需要将大图纸分割为多个小图纸进行处理或打印。
CAD 中有图纸切分功能可以帮助我们实现这一目标。
在使用图纸切分功能之前，我们需要选择要切分的区域，并确定切分线的位置。
CAD批量处理 一次性处理多个文件的技巧与方法
CAD批量处理：一次性处理多个文件的技巧与方法CAD（计算机辅助设计）是一种广泛应用于工程设计和制图的软件工具。
在CAD设计过程中，我们常常需要处理大量的设计文件，如图纸的批量打印、图层的统一修改等。
本文将介绍一些CAD批量处理的技巧与方法，帮助您提高工作效率。
一、批量打印在CAD设计中，批量打印是一项常见的任务。
我们经常需要将多个图纸一次性打印出来，以满足项目需求。
CAD软件提供了批量打印的功能，可以帮助我们快速完成这一任务。
1. 打开CAD软件，并选择“打印”选项。
在弹出的打印界面中，点击“批量打印”按钮。
2. 在批量打印界面中，点击“添加文件”按钮，选择要批量打印的文件。
您可以一次性选择多个文件，也可以选择一个文件夹，软件会自动检测该文件夹中的所有CAD文件。
3. 设置好打印机和打印设置，如尺寸、比例、图层等。
点击“确定”按钮开始批量打印。
二、批量修改图层属性在CAD设计中，我们有时需要对多个图层进行统一的修改。
比如，修改线型、颜色、线宽等属性。
CAD软件提供了批量修改图层属性的功能，可以帮助我们快速完成这一任务。
1. 打开CAD软件，并选择“图层管理器”选项。
在弹出的图层管理器界面中，选择要批量修改的图层。
2. 右键点击选中的图层，在弹出的菜单中选择“属性”。
3. 在弹出的属性界面中，修改需要批量修改的属性，如线型、颜色、线宽等。
点击“确定”按钮完成批量修改。
三、批量导出文件在CAD设计中，我们有时需要将多个图纸导出为其他格式，如PDF、JPEG等。
CAD软件提供了批量导出文件的功能，可以帮助我们快速完成这一任务。
1. 打开CAD软件，并选择“输出”或“导出”选项。
在弹出的输出或导出界面中，选择要批量导出的文件。
2. 设置好输出或导出的格式和选项，如PDF的分辨率、JPEG的质量等。
点击“确定”按钮开始批量导出。
四、批量修改图形在CAD设计中，我们有时需要对多个图形进行统一的修改。
比如，修改线型、颜色、尺寸等。
CAD底图处理指南
1、什么就是CAD底图处理？建筑项目有很多专业,比如:建筑、结构、给排水、电气、暖通、园林等等。
这么多专业就对应了这么多得专业得图纸,各专业图纸之间具备关联性,比如弱电专业得图纸就要以建筑专业得图纸为基础进行绘制。
那么,当我们拿到建筑专业得图纸后,对建筑专业得图纸进行图层元素隐藏、淡显、清理等一系列得操作就叫做底图处理。
2、CAD底图处理得目得就是什么？CAD底图处理就是为了隐藏、清除、淡显与本专业不相关得图面信息,突出显示本专业相关信息,使得图纸绘制者得视觉负担小,容易绘图。
而且以好得底图为基础绘制得专业图纸,主次会更清晰,无论就是电子瞧图还就是纸质打印,图纸都会更容易阅读。
3、如何评判CAD底图处理得好不好？一张好得底图应该具备以下特点:⏹图面整洁,该淡显得都被淡显⏹与本专业不相关得信息都被隐藏⏹与本专业相关得信息没有缺失⏹原始图纸全部图层信息得到保留4、如何处理CAD底图？1.1、图层元素得消隐什么样得图层该隐藏？什么样得图层不该隐藏？这些都与专业与实际绘图需要有关系。
至于其她专业得图层每个图层就是干什么用得,可以参考我提供得附件《现代集团工程设计cad制图标准》,里面有各个专业得图层命名习惯,而且就是中英文对照得,对于大家瞧图、理解图纸、处理底图都就是非常有帮助得。
下面根据本人得经验,举几个底图处理中图层消隐得例子。
原始得建筑图纸如下:对于弱电专业而言,这张图面中得门窗编号、细部尺寸标注、轴网、放大详图索引等元素都就是不需要得。
在进行图层得开关、冻结等操作前,建议大家先进行图层状态得保存,以免关错图层,不记得自己曾经关闭了哪些图层,通过恢复图层状态可以随时还原。
在图层管理器列表中右键菜单,选择保存图层状态,如下图:取一个名字,然后点击确定保存,如下图:当您需要恢复图层状态时,可以在图层管理器列表中右键菜单选择恢复图层,选择您所需要得图层状态,然后点击恢复:1.1.1、隐藏门窗编号小提示:门得编号一般在symb-door、door-text等类似图层上,而窗得编号一般在window_text等类似图层上。
CAD中的图纸批量处理与批注技巧
CAD中的图纸批量处理与批注技巧在使用CAD软件进行图纸设计时，经常会遇到需要处理大量图纸和添加批注的情况。
本文将介绍一些CAD中的图纸批量处理和批注的技巧，帮助提高工作效率。
首先，我们来看一下图纸的批量处理。
当需要处理多个图纸时，手动依次打开和保存每个图纸会非常费时费力。
幸运的是，CAD软件提供了自动化批处理的功能，可以快速处理大量图纸。
首先，我们需要将所有要处理的图纸放入同一个文件夹中。
然后打开CAD软件，点击菜单栏中的“工具”，选择“批处理处理器”选项。
在弹出的对话框中，点击“添加文件”按钮，选择要处理的图纸文件夹，并点击“确定”按钮。
接下来，我们需要设置处理的动作。
可以选择批量打开、批量保存、批量打印等操作。
如果需要进行多个操作，可以点击“添加操作”按钮，依次设置每个操作的参数。
在设置完所有操作后，点击“确定”按钮。
CAD软件将自动按照设定的参数批量处理每个图纸文件，并保存到指定的文件夹中。
这样，不仅可以节省大量的时间，还可以减少出错的可能性。
接下来，我们来看一下图纸的批注技巧。
在CAD中，添加批注可以提供更多的信息和标示，方便后期的修改和查看。
在CAD中，可以使用文本工具添加批注。
首先，选择文本工具，然后在图纸上选择一个合适的位置点击鼠标，输入要添加的文字，并调整文字的大小和字体。
可以通过选择不同的属性，如文本的对齐方式、颜色和背景等来自定义批注的外观。
除了普通的文本批注，CAD还提供了一些其他的批注工具，如标注、尺寸和表格等。
通过使用这些工具，可以在图纸中添加更加准确和详细的批注信息。
在添加批注时，需要注意一些细节。
首先，批注的位置应该清晰明了，不与其他元素重叠或遮挡。
其次，批注文字的字体不宜过小或过大，以免影响阅读或查看。
最后，批注的内容应该准确无误，且与图纸的内容相符。
另外，CAD还提供了一些批注管理的功能，如批注的编辑、删除和复制等。
这些功能可以帮助用户更方便地管理和修改图纸中的批注。
CAD编辑器怎么用 如何对CAD图纸进行编辑
CAD 编辑器怎么用 如何对 CAD 图纸进行编辑 CAD 编辑器是一款应用于图纸 DWG 格式文件的编辑软件，主要为 DWG、DXF 等文件格 式图纸提供浏览、编辑功能。那么如何利用它来对 CAD 图纸进行编辑操作呢？通下面就与 大家分享一下 CAD 编辑器的具体使用方法。 软件介绍：这是一款功能强大、简洁易懂、稳定可靠的正版可视化的绘图软件，具有丰富的 绘图和绘图辅助功能，如实体绘制、关键点编辑、对象捕捉、标注、鸟瞰显示控制等。支持 工程建筑、机械行业等领域中工程图纸设计和编辑工作。 方法步骤： 一、双击打开编辑器，在这里点击选择“打开现有文件”；
二、如图，在这里点击选择“编辑器”，然后在工具栏中可对 CAD 文件进行编辑；
三、软件同时支持预览，分为 2D 和 3D 两种预览，选择自己需要的操作；
五、点击“文件”，可将文件另存为，或者批量处理等。 软件集齐了阅读和编辑两种功能，让大家在制图的时候更加轻便，赶紧试试吧！
利用CAD进行扫描图纸的处理
利用CAD进行扫描图纸的处理在现代科技的发展下，CAD（计算机辅助设计）已经成为很多工程师和设计师不可或缺的工具。
CAD软件可以帮助我们快速而准确地设计和绘制各种图纸，提高工作效率和设计质量。
但有时候，我们会遇到一些需要处理已经存在的扫描图纸的情况。
下面我们将介绍一些在CAD软件中处理扫描图纸的技巧和方法。
第一步，导入扫描图纸。
在CAD软件中，我们可以使用“插入”或“导入”命令将扫描图纸导入到CAD文件中。
通常，扫描图纸会以图片或PDF格式存在。
我们可以选择适合的导入格式，然后按照软件的指引导入图纸。
第二步，校正图纸。
由于扫描图纸可能存在畸变或角度问题，我们需要对图纸进行校正以确保准确性。
CAD软件通常提供了多种校准方式，如旋转、缩放和平移等。
我们可以根据实际情况选择合适的校准方法，调整图纸的角度和尺寸，使其符合设计要求。
第三步，清理图纸。
扫描图纸可能会存在一些杂乱的线条、噪点或其他干扰项。
为了使图纸更加清晰和易于编辑，我们需要对图纸进行清理。
CAD软件提供了一些工具，如橡皮擦、修剪、延伸等，可以帮助我们去除不需要的线条和干扰项。
此外，CAD软件还具有过滤和选择功能，可以帮助我们快速选择和编辑图纸中的各个元素。
第四步，重绘图纸。
有时候，扫描图纸可能存在一些模糊或失真的情况，我们需要重新绘制图纸的某些部分。
在CAD软件中，我们可以使用绘图工具，如直线、圆弧和样条曲线等，重新绘制缺失或损坏的线条和图形。
CAD软件还提供了各种绘图命令和工具，可以帮助我们绘制复杂的曲线和图形。
第五步，标注和标尺。
在CAD软件中，我们可以使用标注工具和标尺功能，为图纸添加尺寸和注释信息。
标注可以帮助我们更清晰地理解和解释图纸的意图，提高沟通和协作效率。
此外，CAD软件还提供了标尺和度量功能，可以帮助我们测量和分析图纸中的各种尺寸和距离。
第六步，保存和导出。
在处理完扫描图纸后，我们需要将CAD文件保存，并可以选择导出为其他常见格式，如PDF或图像格式。
BIM技术标准——CAD底图处理(通用版)
BIM技术标准——CAD底图处理（通用版）
在R e v it中，需要导入CAD图纸作为底图进行精准建模。
由于图纸内容过多，导入软件后会使软件负荷过载，导致卡顿，降低工作效率。
为了降低导入图纸之后对软件性能的影响，需在建模前，开始对底图进行处理和留档。
CAD底图的处理包括：
1、保留必要的模型搭建内容和能对图纸进行准确定位的部分轴网、删除不必要的文字说明、删除影响模型搭建的其它建筑相关信息。
2、删除完以上内容之后，另存为图纸：专业-楼层底图-修改人（例如：XX项目-建筑-1F底图-XXX）。
3、图纸以链接的形式导入到自己建模相对应的视图中，采用协同模式工作时，导入一次后需同步到服务器中，应当避免重复导入图纸。
4、简化后的图纸需要同原图纸共同存档留底，放入服务器中，方便后期查找和追溯。
CAD中的批量操作技巧 多图纸处理
CAD中的批量操作技巧：多图纸处理批量操作是设计师在CAD软件中经常需要用到的功能之一。
特别是在处理多个图纸时，批量操作可以大大提高工作效率。
本文将介绍CAD软件中的批量操作技巧，帮助设计师更快速、便捷地处理多个图纸。
1. 批量修改属性在CAD软件中，设计师经常需要修改图纸的属性，比如修改图纸的层、图层的颜色等。
如果需要同时修改多个图纸的属性，可以使用CAD软件提供的批量修改功能。
具体操作如下：首先，选中需要修改属性的图纸，可以按住Shift键选择多个图纸，也可以使用Ctrl键逐个选择；然后，在属性编辑器中，选择需要修改的属性，比如层名，输入新的属性值即可。
这样，选中的所有图纸的相关属性就会批量修改。
2. 批量复制与删除CAD软件中，设计师可能需要同时复制或删除多个图纸。
如果一个一个地进行复制或删除操作，效率会很低。
在这种情况下，可以使用CAD软件提供的批量复制与删除功能。
具体操作如下：对于批量复制，首先选中需要复制的图纸，然后使用“复制”命令或Ctrl+C快捷键进行复制；接着，在目标位置使用“粘贴”命令或Ctrl+V快捷键，即可将选中的所有图纸批量复制到目标位置。
对于批量删除，同样首先选中需要删除的图纸，然后使用“删除”命令或按下Delete键进行删除；接着，确认删除操作，选中的所有图纸就会同时被删除。
3. 批量修改尺寸设计师在CAD软件中，有时需要对多个图纸的尺寸进行修改。
如果一个一个地进行修改，会非常耗时。
在这种情况下，可以使用CAD软件提供的批量修改尺寸功能。
具体操作如下：首先，选中需要修改尺寸的图纸，然后使用“尺寸修改”命令；接着，在弹出的对话框中选择需要修改的尺寸类型，比如长度、角度等，输入新的数值即可。
这样，选中的所有图纸的相关尺寸就会批量修改。
4. 批量打印在完成设计后，设计师通常需要将多个图纸批量输出为打印文件。
CAD软件提供了批量打印功能，可以一次性打印多个图纸，大大提高了打印效率。
CAD图纸缩放与拷贝操作
CAD图纸缩放与拷贝操作在使用CAD软件时，有时候我们需要对图纸进行缩放或拷贝操作，以便更好地进行设计和编辑。
下面将介绍CAD图纸缩放和拷贝的具体方法和技巧。
首先，我们来了解一下CAD软件中常用的缩放操作。
在CAD中，缩放可以按照比例缩放或者按照指定的尺寸进行缩放。
在进行缩放之前，我们需要先选择需要进行缩放的对象。
一种常用的缩放方法是使用缩放命令，具体步骤如下：1. 打开CAD软件，选择需要进行缩放的图纸。
2. 输入“缩放”命令，或者点击工具栏中的缩放图标。
3. 在图纸中选择一个基准点，作为缩放的参考点。
4. 输入缩放比例，例如输入0.5表示将图纸缩小为原来的一半，输入2表示将图纸放大为原来的两倍。
5. 按下Enter键或者点击确认按钮，完成缩放操作。
除了使用缩放命令进行缩放操作外，还可以使用鼠标滚轮进行缩放。
在CAD软件中，通过按下鼠标滚轮并向前或向后滚动，可以实现图纸的放大和缩小。
这种方法简单方便，可以快速地进行缩放操作。
接下来，我们来了解一下CAD软件中常用的拷贝操作。
在CAD中，拷贝可以复制一个或多个对象，并在图纸中粘贴副本。
下面是一种常用的拷贝方法：1. 选择需要进行拷贝的对象。
2. 输入“复制”命令，或者点击工具栏中的复制图标。
3. 指定一个基准点作为拷贝的起始点。
4. 输入“B”选项，表示在基准点的基础上进行拷贝，即按照指定的距离进行拷贝。
5. 输入拷贝数量，并指定拷贝的方向和距离。
例如，输入“3”表示拷贝3个副本。
6. 按下Enter键或者点击确认按钮，完成拷贝操作。
值得注意的是，在进行拷贝操作时，我们也可以使用相对坐标、极坐标或者其他多种坐标方式，以满足不同的设计需求。
在具体操作中，我们可以根据实际情况选择合适的方法。
除了上述常用的缩放和拷贝操作，CAD软件还提供了许多其他的操作方法和工具，如旋转、移动、镜像等等，它们都可以帮助我们更加高效地完成设计和编辑工作。
通过熟练掌握这些操作方法和技巧，我们可以更好地利用CAD软件进行图纸的处理和修改。
CAD DWG文件处理技巧总结
CAD DWG文件处理技巧总结CAD（Computer Aided Design，计算机辅助设计）是目前建筑、机械等领域中常用的设计工具。
而DWG（Drawing，图纸）则是CAD软件中最常见的文件格式，广泛应用于图纸的存储、交流以及协作等方面。
在使用CAD软件处理DWG文件时，我们常常遇到各种问题，本文将总结一些常用的技巧和操作方法，希望对广大CAD使用者有所帮助。
1. DWG文件的打开与保存在开始处理DWG文件之前，首先需要掌握DWG文件的打开与保存方法。
在CAD软件中，通过点击“文件”菜单，选择“打开”可以浏览并打开DWG文件。
同样地，点击“文件”菜单，选择“保存”或“另存为”可以保存当前工作文件为DWG格式。
2. DWG文件的缩放与平移在CAD软件中，经常需要对图纸进行缩放与平移操作。
点击工具栏上的“缩放”按钮，选择“用户自定义”可以自定义缩放比例。
点击工具栏上的“平移”按钮，选择要平移的图形，然后指定平移的距离和方向。
3. DWG文件的图层管理图层是DWG文件中的重要元素，可以用于控制不同部分的显示与隐藏。
通过点击工具栏上的“图层管理器”按钮可以管理图层。
在图层管理器窗口中，可以新建、删除、修改图层，还可以调整图层的显示属性和顺序。
4. DWG文件的图元选择在CAD软件中，经常需要选择某些图元进行操作。
通过点击工具栏上的“选择”按钮可以进入选择模式。
在选择模式下，可以通过“单击”、“框选”、“多选”等方式选择图元，选择完成后可以进行删除、修改、复制等操作。
5. DWG文件的图形编辑在CAD软件中，经常需要对图纸进行编辑操作以满足实际需求。
通过点击工具栏上的“编辑”按钮可以进入编辑模式。
在编辑模式下，可以对图元进行平移、旋转、缩放、镜像等操作，以及图元的裁剪、延伸、倒角等操作。
6. DWG文件的尺寸标注尺寸标注是DWG文件中常用的功能，可以在图纸上标注尺寸信息。
通过点击工具栏上的“尺寸标注”按钮可以进入尺寸标注模式。
CAD底图处理方法
CAD底图处理方法CAD（计算机辅助设计）是现代工程设计中不可或缺的工具。
在CAD设计中，底图处理是一个非常重要的步骤，它决定了整个设计的准确性和效率。
本文将介绍几种CAD底图处理的常用方法，帮助您提高设计的质量和效率。
一、扫描与数字化处理1. 扫描底图将纸质底图通过扫描仪转换为电子图像，获取底图的数字化版本。
在扫描过程中，确保图像清晰、完整，避免图像失真。
2. 调整图像使用图像处理软件对扫描得到的底图进行调整。
可以调整图像的亮度、对比度、色彩饱和度等参数，以获得更好的视觉效果。
3. 去除噪点清理图像中的噪点，例如由扫描仪或纸张质量等原因造成的杂点。
使用噪点过滤算法，提高图像质量。
4. 图像矢量化将底图从位图转换为矢量图，以便在CAD软件中进行编辑和修改。
矢量图能够保持图像的几何信息和曲线的平滑度，更适合CAD设计的需要。
二、CAD底图处理方法1. 图像校正在将底图导入CAD软件之前，需要进行图像校正，以确保图像的比例和精度。
校正时，可以通过设置参考点、尺寸标注等方式进行精确对齐。
2. 图层管理在CAD软件中，将底图的不同元素分别放置在不同的图层中，便于后续编辑和管理。
使用图层命名规范，如"墙体图层"、"家具图层"等，提高设计的可读性。
3. 线型设置根据底图元素的特点，设置相应的线型和线宽，使得设计图具有更好的可视化效果。
例如，墙体采用实线表示，家具采用虚线表示。
4. 标注与尺寸在底图上添加必要的标注和尺寸，以便后续的设计和施工。
标注应清晰、准确地描述设计意图，尺寸应符合实际，便于施工人员进行量取。
5. 整理图纸对CAD底图进行整理，使其布局整齐、美观。
调整图纸的比例和方向，添加标题栏、比例尺等必要的图纸信息。
三、CAD底图处理的注意事项1. 保留备份在进行CAD底图处理时，务必保留原始底图的备份，以防止数据丢失或处理错误。
2. 精确度和准确性CAD底图的处理应注重精确度和准确性。
CAD中的批量处理与剪切复制技巧
CAD中的批量处理与剪切复制技巧CAD软件是一款广泛应用于建筑、工程、制造等行业的设计工具，它能够帮助用户创建、编辑和查看各种图纸和设计模型。
在进行大规模的设计工作时，批量处理和剪切复制是提高效率的关键技巧。
一、批量处理技巧批量处理是指将同一操作应用于多个图形或对象的过程。
在CAD 软件中，有许多方法可以进行批量处理。
1. 属性批量处理属性批量处理是指对多个图形或对象的属性进行批量更改。
例如，你在图纸中有多个圆形对象，想要将它们的颜色从红色改为蓝色，就可以使用属性批量处理。
在CAD软件的编辑菜单中，你可以找到属性批量处理的选项，并按照提示进行操作即可。
2. 图层批量处理图层批量处理是指对多个图形或对象的图层进行批量更改。
在CAD软件中，你可以通过选择需要更改图层的图形或对象，然后在图层管理器中选择新的目标图层来实现批量处理。
这样可以方便地对大量图形或对象进行统一的图层调整。
3. 联动操作联动操作是指对多个图形或对象进行同时编辑或操作。
在CAD软件中，你可以使用“选择”命令来选择多个图形或对象，然后对它们进行同时的平移、旋转或缩放操作。
这种方法可以节省大量的时间和劳动力，特别适用于大规模设计任务。
二、剪切复制技巧剪切复制是指将一个或多个图形或对象复制到另一个位置，并在原位置剪切掉的过程。
在CAD软件中，有多种方法可以实现剪切复制操作。
1. 基本剪切复制基本剪切复制是指通过选择需要复制的图形或对象，然后使用“剪切”命令将其复制到目标位置，并在原位置删除的操作。
在CAD软件中，你可以使用“Ctrl + C”和“Ctrl + V”快捷键来实现基本的剪切复制操作。
2. 数组复制数组复制是指将一个图形或对象复制成多个，并按照一定的规律排列在目标位置上。
在CAD软件中，你可以使用“阵列”命令来实现数组复制。
在执行阵列命令时，你可以选择复制的图形或对象，然后设置复制的数量、间距和排列方式，最后确认即可生成复制的图形或对象。
高效利用CAD批量处理功能
高效利用CAD批量处理功能CAD（Computer-Aided Design）是一种广泛应用于工程设计、建筑设计、产品设计等领域的计算机辅助设计软件，它可以提高设计效率，减少工作量。
在使用CAD软件时，往往需要对大量的图纸进行处理和修改，这时候批量处理功能就派上用场了。
本文将介绍如何高效利用CAD的批量处理功能。
首先，打开CAD软件并选择需要批量处理的图纸。
在“文件”菜单中，选择“批量处理”选项。
接下来，弹出一个“批量处理”对话框，可以看到有多个选项可供选择。
首先，选择“应用”选项卡，在这里可以选择要对图纸应用的批处理脚本。
CAD软件已经提供了一些默认的批处理脚本，如导出为PDF、保存为不同格式等。
如果需要自定义批处理脚本，可以点击“浏览”按钮选择自定义的脚本文件。
其次，选择“设置”选项卡，这里可以设置脚本的执行顺序以及其他参数。
例如，可以选择按文件名进行排序，按文件类型进行排序，设置输出文件的保存路径等。
根据实际需求进行设置。
然后，选择“过滤器”选项卡，这里可以根据一定的规则对要处理的图纸进行筛选。
例如，可以按文件名进行筛选，根据文件的创建日期进行筛选，或者按文件类型进行筛选。
选择适当的筛选规则，以便对需要处理的图纸进行有效的过滤。
最后，点击“运行”按钮开始批量处理。
CAD软件将按照预设的顺序和规则对选中的图纸进行批处理。
在处理的过程中，可以看到处理进度和结果的显示。
通过使用CAD的批量处理功能，可以极大地提高工作效率。
无论是导出图纸为其他格式，还是对图纸进行批量修改，都可以通过批处理脚本来完成。
而且，自定义的批处理脚本可以保存下来，方便以后重复使用。
除了基本的批量处理功能，CAD软件还提供了其他一些高级的批量处理功能。
例如，可以对图纸进行批量打印，批量加注文字或标志，批量修改图层属性等。
这些功能都大大简化了对大量图纸的处理和修改过程，提高了工作效率。
综上所述，CAD的批量处理功能是一个非常强大且实用的功能，可以帮助我们在图纸处理和修改过程中节省时间和精力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
CAD图纸处理方法
情况一：
图纸导入不显示或者显示不全，但是在CAD里显示正常
1、用CAD打开图纸，框选图纸，在左下方命令栏输入X（分解）按回车，分解完，再框选图纸，在命令栏输入W（写块）按回车，保存，把保存的图纸导入软件即可。
【注：写块保存的时候注意保存的路径，方便自己找到图纸的位置。
另，如果图纸太大太多，写块的时候可以分几部分写块，相当于分割图纸】
2、用天正CAD打开图纸，框选图纸，在左下方命令栏输入X（分解）按回车，分解完，再在命令栏输入TXDC(图形导出四个字的首字母)按回车，保存，把保存的图纸导入软件即可。
注：方法1和2可以结合使用。
情况二：
图纸导入后显示很小，或者缩在屏幕一角
这种情况在CAD中用写块功能处理图纸就好了。
原因是工程图纸的不远处有碎图元，导入软件后在三
维空间中把图纸挤到一角了。
情况三：布局图
图纸导入看不到用CAD打开可以看到模型后面
还有这些，点开可以看到图纸，说明这些图纸是布局图。
这类图纸不用处理，直接在广联达中导入布局
选择图纸之后先不要点打开，等到预览区可以看到图纸了，再在‘请选择空间’里选择模型下的图纸，
比如选择Q区，再把预览视口中的每一项都添加了
添加完点打开，图纸即可导入。
【注：预览视口的每一项都必须添加。
】情况四：图纸用CAD打开显示斜的这种图纸可以看到CAD的坐标显示也是斜的
在CAD工具栏中点视图---俯视就好了
【注：显示正常后处理方法如情况一】
情况五：外部参照
这类图纸用天正CAD2008打开，在右下角命令栏输入XR按回车会弹出如下对话框：
如果是已加载，在已加载上点鼠标右键---绑定即
可
如果是未加载的图纸，在下方‘找到位置’中添加未加载的图纸，再绑定即可
【注：天正2014输入XR不起作用的，在工具栏---插入，如下图，就可以打开文件参照图。
】
情况六：图纸加密
图纸用天正CAD打开，双击图纸显示如下图：
这种图纸只能联系设计要密码。
情况七：以上的方法都处理不了的时候。
可以试一下把图纸复制粘贴或者另存为。
