* 通常优先选择天然地基上的浅基础： 施工方便，技术简单，造价经济
* 如果地基内部属于软弱的土层，或者上部有较厚的软弱土 层，不适于做天然地基上的浅基础时，可以采用：
①人工地基上的浅基础——加固上部土层；提高其承载力， 降低其压缩性；
②深基础——桩基础，沉井基础等。
.
（四）、浅基础的一般构造要求是？
.
1、无筋扩展基础 ❖ 材料：砖、块石、毛石、素混凝土、三合土和灰土等。 ❖ 材料性能特点：抗压强度高，抗拉强度、抗剪强度低。 ❖ 适用于：6层和6层以下的（三合土基础不超过4层）一般民
用建筑和墙承重的厂房。
.
❖ 采用砖或毛石砌筑无筋基础时，在地下水位以上可 用混合砂浆，在水下或潮湿时用水泥砂浆。荷载较 大，或要减小基础高度时，可采用混凝土基础，也 可以在混凝土中掺入体积占25％-30％的毛石（尺 寸不超过300mm)。
.
（2）柱下钢筋混凝土独立基础 现浇柱的独立基础可做成锥形或阶梯形；
预制柱采用杯口基础。杯口基础常用于装配 式单层工业厂房。
.
砖基础、毛石基础和钢筋混凝土基础在施工 前常在基坑底面敷设100mm厚、强度等级为 C10的混凝土垫层。垫层的作用在于保护基坑 底土体不被人为扰动和雨水浸泡。
.
3、双柱联合基础 指同列相邻两柱公共的钢筋混凝土基础
浅基础工程施工
.
学习目标：
1. 完成本学习任务后，你应当能 2. 懂得常见浅基础的构造特点及适用范围； 3. 能熟练识读浅基础施工图； 4. 掌握柱下独立基础、钢筋混凝土条形基础施工技术要点并
运用于施工现场管理；会进行工 程质量检验及填写评定表， 会填写施工记录； 5. 具备浅基础工程施工安全技术的基本知识，能在施工过程 中进行安全监督指导。 6. 初步具备浅基础工程施工方案编制的能力。 ❖ 建议完成本学习任务为 6 学时。
.
4、柱下条形基础
❖ 当地基较为软弱、柱荷载或地基压缩性分布不均匀时 采用。抗弯刚度较大，具有调整不均匀沉降的能力， 适用于软弱地基上框架结构或排架结构的基础。
.
5、柱下交叉条形基础 当地基软弱且沿纵横两个方向分布不均，
需要基础在两个方向都具有一定的刚度来调 整不均匀沉降。
.Байду номын сангаас
6、筏板基础 ❖ 筏板和箱形基础都是房屋建筑常用的基础形式。
.
.
4、壳体基础 特点是省材料、造价低，土方挖运量少，施工时可 以不必支模，但较难实现机械化施工，工期长，工 作量大，技术要求高。
.
（三）、选择地基基础类型时，主要应考虑哪方面因素？
* 主要应考虑下列两方面的因素： 1、建筑物的性质：包括它的用途，重要性，结构型式，荷载
性质和荷载大小等； 2、地基的地质情况：包括土层的分布，土的性质和地下水等。
4、深基础：当基础埋置深度较大（一般大于5m或大于基础最 小宽度），须借助特殊的施工方法和装备建造的基础称为 深基础。
.
.
.
.
（二）、 浅基础根据构造形式可分为哪几种类型？
可分为扩展基础、双柱联合基础、柱下条形基础、柱下交叉条形基 础、筏形基础、箱型基础、壳形基础：
※扩展基础→无筋扩展基础 →钢筋混凝土扩展基础
1、扩大基础的一般要求： ❖ 底板钢筋的保护层，当有垫层时不小于40mm，
无垫层时不小于70mm。 ❖ 砼强度等级不应低于C25。
.
2、现浇柱下独立基础的构造要求：
现浇柱基础中应伸出插筋，插筋在基础内应符合 下列要求： （1）插筋的数量、直径、以及钢筋种类应与柱内的 纵向受力钢筋相同。 （2）插筋锚入基础的长度等应满足有关规范要求。 （3）基础中插筋至少需分别在基础顶面下100mm 和插筋下端设置箍筋，且间距不大于800mm， 基 础中箍筋直径与柱中同。
❖ 灰土由石灰和土配制而成，石灰以块状为宜，经熟 化1-2天后过5mm筛立即使用，土料用塑性指数较 低的粉土和黏性土，土料团粒应过筛，粒径不得大 于15mm。石灰和土料按体积比为3:7或2:8拌合均 匀，在基槽内分层夯实（每层虚铺220-250mm，夯 实到150mm。灰土基础宜在比较干燥的土层中使用
.
学习任务描述：
天然浅基础由于埋深浅，结构形式简单，施工 简便，造价也较低，是建筑物最常用的基础类型之 一。施工技术管理人员应能根据设计图纸，组织实 施浅基础的施工，对工程量进行计量和计算各种材 料的用量。现有××××花园小学教学楼基础施工图 一份，请组织实施。
.
一、学习准备：
相关知识点链接
（一）、地基基础基本概念？天然地基上的基础分为哪几类？
.
.
.
3、墙下条形基础的构造要求：
.
4、 柱下钢筋混凝土条形基础的构造要求： 当地基承载力不足，需加大基础底面面积，而配 置柱下扩展基础又在平面尺寸上受到限制时，适用 条形基础。
❖ 三合土由石灰、砂和骨料（矿渣或碎石）加水泥混 合成，在我国南方地区常用。
.
2、钢筋混凝土扩展基础：
这类基础的抗弯和抗剪性能良好，可在竖 向荷载较大、地基承载力不高以及承受水平力 和弯矩等情况下使用。
（1）墙下钢筋混凝土条形基础 —— 挡土墙、围墙 下或涵洞下常用的基础形式。如挡土墙很长设置 沉降缝。 一般情况下可采用无肋的墙基础，即在肋部配置 足够的纵向钢筋和箍筋，以承受由于不均匀沉降 引起的弯曲应力。
❖ 筏板式钢筋混凝土基础——当柱下交叉条形基础 底面积较大或防渗要求时，在柱、墙下方做成一块 满堂的基础。由于面积大，故可减小基地压力。分 为平板式和梁板式。
.
平板式筏形基础的厚度不应小于500mm， 一般为0.5-2.5m，特点是施工方便、工期 短，但混凝土用量大。
.
.
.
7、箱形基础
❖箱形基础 —— 为增大基础刚度，可将基础做成由 钢筋混凝土顶板、底板及纵横隔墙组成的。它的刚 度远大于筏板基础，而且基础顶板和底板间的空间 常可利用作地下室。它适用于地基较弱土层厚，建 筑物对不均匀沉降较敏感时或荷载较大而基础建筑 面积不大大的高层建筑。

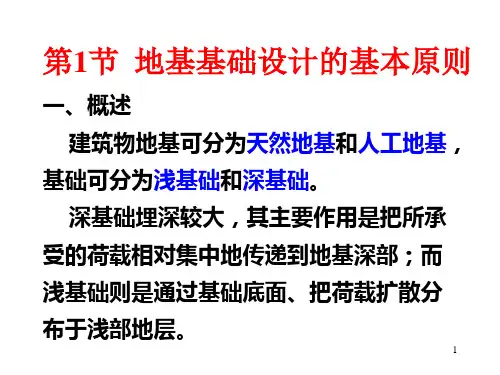

1、天然地基:凡是基础直接砌置在未经处理的天然地层上时， 这种地基称之为天然地基。
2、人工地基：若天然地基不能满足上部结构荷载的要求，则地 基在修建基础前需事先经过人工处理，这样的地基称为人 工地基。
3、浅基础：当基础埋置深度不大（一般浅于5m或小于基础最 小宽度），通过普通施工方法就可以建造起来的基础统称 为浅基础。
* 如果地基内部属于软弱的土层，或者上部有较厚的软弱土 层，不适于做天然地基上的浅基础时，可以采用：
①人工地基上的浅基础——加固上部土层；提高其承载力， 降低其压缩性；
②深基础——桩基础，沉井基础等。
.
（四）、浅基础的一般构造要求是？
.
1、无筋扩展基础 ❖ 材料：砖、块石、毛石、素混凝土、三合土和灰土等。 ❖ 材料性能特点：抗压强度高，抗拉强度、抗剪强度低。 ❖ 适用于：6层和6层以下的（三合土基础不超过4层）一般民
用建筑和墙承重的厂房。
.
❖ 采用砖或毛石砌筑无筋基础时，在地下水位以上可 用混合砂浆，在水下或潮湿时用水泥砂浆。荷载较 大，或要减小基础高度时，可采用混凝土基础，也 可以在混凝土中掺入体积占25％-30％的毛石（尺 寸不超过300mm)。
.
（2）柱下钢筋混凝土独立基础 现浇柱的独立基础可做成锥形或阶梯形；
预制柱采用杯口基础。杯口基础常用于装配 式单层工业厂房。
.
砖基础、毛石基础和钢筋混凝土基础在施工 前常在基坑底面敷设100mm厚、强度等级为 C10的混凝土垫层。垫层的作用在于保护基坑 底土体不被人为扰动和雨水浸泡。
.
3、双柱联合基础 指同列相邻两柱公共的钢筋混凝土基础
浅基础工程施工
.
学习目标：
1. 完成本学习任务后，你应当能 2. 懂得常见浅基础的构造特点及适用范围； 3. 能熟练识读浅基础施工图； 4. 掌握柱下独立基础、钢筋混凝土条形基础施工技术要点并
运用于施工现场管理；会进行工 程质量检验及填写评定表， 会填写施工记录； 5. 具备浅基础工程施工安全技术的基本知识，能在施工过程 中进行安全监督指导。 6. 初步具备浅基础工程施工方案编制的能力。 ❖ 建议完成本学习任务为 6 学时。
.
4、柱下条形基础
❖ 当地基较为软弱、柱荷载或地基压缩性分布不均匀时 采用。抗弯刚度较大，具有调整不均匀沉降的能力， 适用于软弱地基上框架结构或排架结构的基础。
.
5、柱下交叉条形基础 当地基软弱且沿纵横两个方向分布不均，
需要基础在两个方向都具有一定的刚度来调 整不均匀沉降。
.Байду номын сангаас
6、筏板基础 ❖ 筏板和箱形基础都是房屋建筑常用的基础形式。
.
.
4、壳体基础 特点是省材料、造价低，土方挖运量少，施工时可 以不必支模，但较难实现机械化施工，工期长，工 作量大，技术要求高。
.
（三）、选择地基基础类型时，主要应考虑哪方面因素？
* 主要应考虑下列两方面的因素： 1、建筑物的性质：包括它的用途，重要性，结构型式，荷载
性质和荷载大小等； 2、地基的地质情况：包括土层的分布，土的性质和地下水等。
4、深基础：当基础埋置深度较大（一般大于5m或大于基础最 小宽度），须借助特殊的施工方法和装备建造的基础称为 深基础。
.
.
.
.
（二）、 浅基础根据构造形式可分为哪几种类型？
可分为扩展基础、双柱联合基础、柱下条形基础、柱下交叉条形基 础、筏形基础、箱型基础、壳形基础：
※扩展基础→无筋扩展基础 →钢筋混凝土扩展基础
1、扩大基础的一般要求： ❖ 底板钢筋的保护层，当有垫层时不小于40mm，
无垫层时不小于70mm。 ❖ 砼强度等级不应低于C25。
.
2、现浇柱下独立基础的构造要求：
现浇柱基础中应伸出插筋，插筋在基础内应符合 下列要求： （1）插筋的数量、直径、以及钢筋种类应与柱内的 纵向受力钢筋相同。 （2）插筋锚入基础的长度等应满足有关规范要求。 （3）基础中插筋至少需分别在基础顶面下100mm 和插筋下端设置箍筋，且间距不大于800mm， 基 础中箍筋直径与柱中同。
❖ 灰土由石灰和土配制而成，石灰以块状为宜，经熟 化1-2天后过5mm筛立即使用，土料用塑性指数较 低的粉土和黏性土，土料团粒应过筛，粒径不得大 于15mm。石灰和土料按体积比为3:7或2:8拌合均 匀，在基槽内分层夯实（每层虚铺220-250mm，夯 实到150mm。灰土基础宜在比较干燥的土层中使用
.
学习任务描述：
天然浅基础由于埋深浅，结构形式简单，施工 简便，造价也较低，是建筑物最常用的基础类型之 一。施工技术管理人员应能根据设计图纸，组织实 施浅基础的施工，对工程量进行计量和计算各种材 料的用量。现有××××花园小学教学楼基础施工图 一份，请组织实施。
.
一、学习准备：
相关知识点链接
（一）、地基基础基本概念？天然地基上的基础分为哪几类？
.
.
.
3、墙下条形基础的构造要求：
.
4、 柱下钢筋混凝土条形基础的构造要求： 当地基承载力不足，需加大基础底面面积，而配 置柱下扩展基础又在平面尺寸上受到限制时，适用 条形基础。
❖ 三合土由石灰、砂和骨料（矿渣或碎石）加水泥混 合成，在我国南方地区常用。
.
2、钢筋混凝土扩展基础：
这类基础的抗弯和抗剪性能良好，可在竖 向荷载较大、地基承载力不高以及承受水平力 和弯矩等情况下使用。
（1）墙下钢筋混凝土条形基础 —— 挡土墙、围墙 下或涵洞下常用的基础形式。如挡土墙很长设置 沉降缝。 一般情况下可采用无肋的墙基础，即在肋部配置 足够的纵向钢筋和箍筋，以承受由于不均匀沉降 引起的弯曲应力。
❖ 筏板式钢筋混凝土基础——当柱下交叉条形基础 底面积较大或防渗要求时，在柱、墙下方做成一块 满堂的基础。由于面积大，故可减小基地压力。分 为平板式和梁板式。
.
平板式筏形基础的厚度不应小于500mm， 一般为0.5-2.5m，特点是施工方便、工期 短，但混凝土用量大。
.
.
.
7、箱形基础
❖箱形基础 —— 为增大基础刚度，可将基础做成由 钢筋混凝土顶板、底板及纵横隔墙组成的。它的刚 度远大于筏板基础，而且基础顶板和底板间的空间 常可利用作地下室。它适用于地基较弱土层厚，建 筑物对不均匀沉降较敏感时或荷载较大而基础建筑 面积不大大的高层建筑。
1、天然地基:凡是基础直接砌置在未经处理的天然地层上时， 这种地基称之为天然地基。
2、人工地基：若天然地基不能满足上部结构荷载的要求，则地 基在修建基础前需事先经过人工处理，这样的地基称为人 工地基。
3、浅基础：当基础埋置深度不大（一般浅于5m或小于基础最 小宽度），通过普通施工方法就可以建造起来的基础统称 为浅基础。
