完整版AUMA澳玛执行器内部培训
aoma执行机构操作说明
AUMA执行机构操作说明6、手动操作警告:手动操作只应在电机不转动的情况下进行,否则将破坏执行器。
♦前手轻转手轮同时抬起手中间的切换杆至可以手动操作执行器。
♦释放切换杆到初始位,若切换杆不能复位,手操切换杆至初始位。
♦电机再次启动时,手动操作自动投入。
♦转动手轮至所需位置(图F)。
注:切换杆在初始状态时,只能手动操作,电机开始转动时,手动操作不起作用。
8、限位开关的设置注:下列说明只适用于关方向为顺时针时。
按6所述切换到手动操作。
打开观察窗盖,取下开关指示器(图H),若有必要,取下指示器,可将扳手作为切换杆。
8.1关位设置(黑色部分)♦顺时针转动手轮,至阀门关闭。
♦用螺丝刀(5mm)按下并按箭头方向转动螺丝A(图H2),同时观察指针B,每次听到声音时,指针B已经转过了90度。
♦当指针B与标志C之间的夹角为90度时,继续缓慢旋转,到达标志C位置时,停止旋转并释放螺丝,若旋转过大,应继续旋转至再次与标志C重合。
8.2开位设置(白色部分)♦逆时针转动手轮,至阀门开。
♦用螺丝刀(5mm)按下并按箭头方向转动螺丝D(图H2),同时观察指针E,每次听到声音时,指针E已经转过了90度。
♦当指针E与标志F之间的夹角为90度时,继续缓慢旋转,到达标志F位置时,停止旋转并释放螺丝,若旋转过大,应继续旋转至再次与标志F重合。
9、双向限位开关设置注:设置前开关点(中间位置)必须与电动操作的方向相同,任何操作均可通过两个中间位置开关实现。
开关功能通过连接的常开或常闭点实现。
9.1关方向设置(黑色部分)♦用螺丝刀(5mm)按箭头方向转动设置螺丝G,同时观察指针H,每次听到声音时,指针H已经转过了90度。
当指针H与标志C之间的夹角为90度时,继续缓慢旋转,到达标志C位置时,停止旋转并释放螺丝,若旋转过大,应继续旋转至再次与标志C重合。
9.2开方向设置(白色部分)♦用螺丝刀(5mm)按箭头方向转动设置螺丝K,同时观察指针L,每次听到声音时,指针L已经转过了90度。

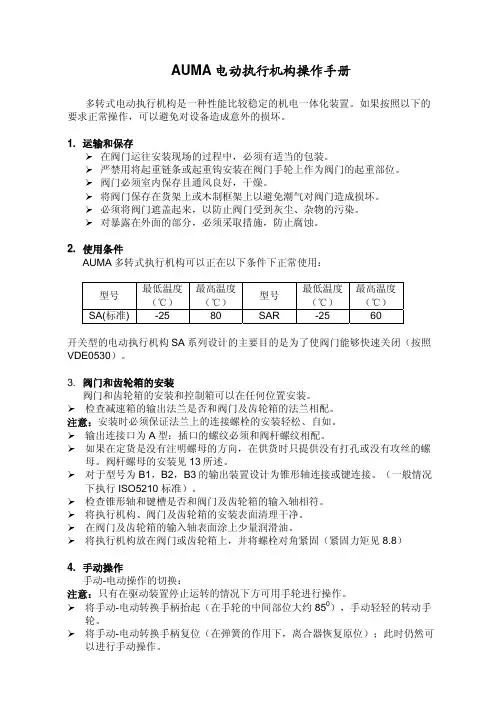

AUMA电动执行机构操作手册
AUMA电动执行机构操作手册多转式电动执行机构是一种性能比较稳定的机电一体化装置。
如果按照以下的要求正常操作,可以避免对设备造成意外的损坏。
1.运输和保存¾在阀门运往安装现场的过程中,必须有适当的包装。
¾严禁用将起重链条或起重钩安装在阀门手轮上作为阀门的起重部位。
¾阀门必须室内保存且通风良好,干燥。
¾将阀门保存在货架上或木制框架上以避免潮气对阀门造成损坏。
¾必须将阀门遮盖起来,以防止阀门受到灰尘、杂物的污染。
¾对暴露在外面的部分,必须采取措施,防止腐蚀。
2.使用条件AUMA多转式执行机构可以正在以下条件下正常使用:型号最低温度(℃)最高温度(℃)型号最低温度(℃)最高温度(℃)SA(标准) -25 80 SAR -25 60开关型的电动执行机构SA系列设计的主要目的是为了使阀门能够快速关闭(按照VDE0530)。
3. 阀门和齿轮箱的安装阀门和齿轮箱的安装和控制箱可以在任何位置安装。
¾检查减速箱的输出法兰是否和阀门及齿轮箱的法兰相配。
注意:安装时必须保证法兰上的连接螺栓的安装轻松、自如。
¾输出连接口为A型:插口的螺纹必须和阀杆螺纹相配。
¾如果在定货是没有注明螺母的方向,在供货时只提供没有打孔或没有攻丝的螺母。
阀杆螺母的安装见13所述。
¾对于型号为B1,B2,B3的输出装置设计为锥形轴连接或键连接。
(一般情况下执行ISO5210 标准)。
¾检查锥形轴和键槽是否和阀门及齿轮箱的输入轴相符。
¾将执行机构、阀门及齿轮箱的安装表面清理干净。
¾在阀门及齿轮箱的输入轴表面涂上少量润滑油。
¾将执行机构放在阀门或齿轮箱上,并将螺栓对角紧固(紧固力矩见8.8)4.手动操作手动-电动操作的切换:注意:只有在驱动装置停止运转的情况下方可用手轮进行操作。
¾将手动-电动转换手柄抬起(在手轮的中间部位大约850),手动轻轻的转动手轮。
奥玛执行器调试说明[教学]
奥玛执行器调试说明000000一、电气位置调节0000001、技术数据0000000Command signal(给定信号E1) 4-20mA(1-5V)mp4+ mp3-000000Feedback (反馈信号E2 实际值)4-20mA(1-5V)mp2+ mp1-000000灵敏度(死区)△E(P9) 0.5%----2.5%000000低速时灵敏度“sens”(P7)0.25%000000关延时“t off”P10 0.5-10s000000输入阻抗 250欧0000002、关位置调整(正常状态)000000将执行器打到现场000000将执行器开到关限位000000输入4mA0000000逆时针旋电位器p10到停位置000000测量E1(mp4+ mp3-)电压是否为1V000000测量E1(mp2+ mp1-)电压是否为1V,否则要调整000000 当V28(绿)和v27(黄)均不亮时,顺时针调整p3(0)直到v27(黄)发光000000当V28(绿)亮时,顺时针调整p3(0)直到v28(绿)光灭,而v27(黄)发光000000当v27(黄)亮时,逆时针调整p3(0)直到v27(黄)光灭,然后而顺时针调整p3(0)直到v27(黄)发光0000003、开位置调整(正常状态)000000将执行器打到现场000000将执行器开到开限位000000输入20mA0000000测量E1(mp4+ mp3-)电压是否为5V000000测量E2(mp2+ mp1-)电压是否为5V,否则要调整000000当V28(绿)和v27(黄)均不亮时,逆时针调整p4(max)直到v28(绿)发光000000当V28(绿)亮时,顺时针调整p4(max)直到v28(绿)光灭,V28(绿)发光000000当V27(黄)亮时,逆时针调整p4(max)直到v27(黄)光灭,V28(绿)发光0000004、开位置调整(反向控制)000000将开关1扳下000000将位置变送板上的接线7(红)与5(黑)对换000000接4mA0000000当V28(绿)和v27(黄)均不亮时,顺时针调整p3(0)直到v28(绿)发光000000当V27(黄)亮时,顺时针调整p3(0)直到v27(黄)光灭,V28(绿)发光000000当V28(绿)亮时,逆时针调整p3(0)直到v28(绿)光灭,然后而顺时针调整p3(0)直到v28(绿)发光0000005、关位置调整(反向控制)000000接20mA0000000当V28(绿)和v27(黄)均不亮时,逆时针调整p4(max)直到v27(黄)发光000000当V27(黄)亮时,顺时针调整p4(max)直到v27(黄)光灭,然后而逆时针调整p4(max)直到v27(黄)再发光0 00000当V28(绿)亮时,逆时针调整p4(max)直到v28(绿)光灭,而V27(黄)发光0000006、调节灵敏度0000000将开关打到中控位置000000顺时针调节△E(p9),灵敏度减小000000P10向左旋到位延时0.5s向右旋到位延时10s0000007、端子说明0000000A2板(逻辑板)000000X1 11-12关力柜9--10关限位开限位3--4开力矩000000X0 1-2故障灯000000X3 连接控制板A20的1*3端子,控制正反转继电器000 000X4 连接电源板A8 1为24v,2为12v,3为0v000000A7板0000000X8 给定信号000000X7 1-2给定位置变送器提供24v电源000000 Xk与中控连接000000。
AUMA电动执行器SA操作说明书
Service Center Cologne DE-50858 Köln Tel +49 2234 2037 - 9000 Fax +49 2234 2037 - 9099 Service@
电动多回转执行器
SA3– SA100
SAR6– SAR100 带执行器控制装置
操作手册
操作说明书 SA3-SA100 SAR3-SAR100
注意
电机热保护开关被提供用于保护电机线圈,必须接入控制回路(参考接线端子图),这样才被认为 质保有效。
1. 电气连接 对于三相交流电机 检查接线端子的连接是否符合电机的连接形式和电机的供电电源(见图 1),外部接线 R-S-T 是否与接线端子 U1-V1-W1(见图 2)对应。 对于单相电机或直流电机参见接线端子仓内的说明。 控制部分线缆根据接线图连接,接线图纸置于接线端子仓内。 注:每个开关(见图 3)的常开、常闭触点只能适用于同种电压。
10.如果执行器不能停止,检查接线端的连接情况以及控制回路接线。 11.观察确认每个方向上的过驰情况(执行器停止后阀杆超出的圈数、阀门偏出位移)
12.切换到手动操作,操作执行器到全关位置(见图 15,同时观察关行程凸轮。 行程停机模式:当开关被触动后,继续转动手轮到达设备最终停止位置。检查开关被触 动后剩余行程是否与过驰相对应,如果不对应,重新设置到合适位置, 参见 14 力矩停机模式:行程开关 WSR 必须在到达最终全关位置之前一点被触动。(见图 16)
2.拆下开关腔的端盖(见图4)。检查行程开关是否已经被到位(见图 5)。 阀门完全关闭:WSH开关被触动。 阀门完全打开:WOL开关被触动
auma电动执行器原理与维护
作业2解析
添加标题
题目:简述浙大远程财务管理的特点。
添加标题
答案:浙大远程财务管理具有方便性、高效性和安全性等特点。它通过在线方式进行财务管理,使得企业无需设立专门的财务部 门,降低了运营成本。同时,远程财务管理能够实现高效的数据处理和分析,提高了企业的管理效率。此外,远程财务管理还采 用了先进的安全技术,保障了企业的财务数据安全。
浙大远程财务管理
03
在线作业解析
作业1解析
题目:简述浙大远程财务管理的特点。
答案:浙大远程财务管理具有方便快捷、高效灵活、节约成本等特点, 能够实现远程办公、移动办公,提高企业财务管理效率和竞争力。
解析:本题考查学生对浙大远程财务管理特点的理解和掌握程度。学生 需要准确简述浙大远程财务管理的特点,并能够结合实际案例进行说明。
作业4解析
题目:简述浙大 远程财务管理的
特点。
答案:浙大远程 财务管理采用在 线作业形式,方 便学生随时随地 完成作业,同时 采用智能化批改, 提高了作业批改 的效率和准确性。
题目:浙大远程 财务管理在线作 业的优点是什么?
答案:浙大远程 财务管理在线作 业具有便捷性、 高效性和实时性 的优点,能够帮 助学生快速掌握 财务管理知识, 提高学习效果。
作业3解析
题目:计算企业所得税
解析:本题考查企业所得税的计 算方法,需要掌握税法规定和计 算公式,才能正确计算出应纳税 额。
添加标题
添加标题
添加标题
添加标题
答案:根据税法规定,企业所得 税的计算公式为应纳税所得额乘 以适用税率,再减去减免和抵免 的金额。
解题思路:首先确定应纳税所得 额,然后根据适用税率计算出应 纳税额,最后减去减免和抵免的 金额,得出最终的应纳税额。
AUMA多回转电动执行器使用说明
电缆封套螺纹
标准: 公制螺纹 可选: 德制螺纹、美国标准锥管螺纹、直管螺纹
端子布线位置
端子布线位置依据交付包装中附带的授权号进行设置
输出驱动轴类型
A、B1、B2、B3、B4,符合 EN ISO 5210 标准 A、B、D、E,符合 DIN 3210 标准 C,符合 DIN 3338 标准 特殊输出驱动轴类型:AF、A K、AG、IB1、IB3
18 18 18
19
20 21 22
使用说明书
多回转电动执行器 SA 07.1 – SA 48.1 / SAR 07.1 – SAR 30.1 AUMA NORM
15. 设置机械位置指示器(可选) 16. 合上开关盒 17. 壳体保护 IP 68(可选) 18. Ex Zone 22 中的应用(可选) 19. 维护 20. 润滑 21. 废处理和回收利用 22. 服务 23. 带插头/插座连接器的多回转电动执行器 SA(R) 07.1 – SA(R) 16.1 的零配件列表 24. 多回转电动执行器 SA 25.1 – SA 48.1 / SAR 25.1 – SAR 30.1 的零配件列表 25. 符合规章声明和公司声明
位置反馈信号,模拟(可选)
电位计或 0/4 – 20 mA 有关更多信息,参见单独的数据表
扭矩反馈信号,模拟(可选)
仅与 MWG 及执行器控制部件 AUMATIC 结合使用
机械位置指示器
不间断显示的可调节指示器盘,带“开”和“闭”标记
运转指示
闪烁指示灯(对于 SA 为标准配置,对于 SAR 为可选配置)
扭矩开关
在“开”和“关”方向上可调节扭矩开关 标准: 每个方向上采用单开关(1 NC 和 1 NO) 可选: 每个方向上采用串联开关(2 NC 和 2 NO),开关之间电流隔离
AUMA说明书
auma matic的结构及其功能说明带auma matic的电动执行器由如下部分组成:执行器基本出力部分auma norm 安装在执行器基本部分上的可编程点机一体化控制单元auma matic 将电机一体化控制单元与电动执行器组合到一起有以下几种优点:与普通的不带控制单元的执行器的布线相比由于大大简化了现场的布线工作量,因此可以节约大量的费用。
由于继电器不是安装在遥远的电气控制柜中,因此在扭矩开关或行程开关被侵压以后电机会立刻停止转动不会产生过长的延时。
可以被轻易而灵活地组合到各种各样的过程控制系统中或者组合到一个标准化的现场总线系统中,例如:profibus-fms,profibus-dp,interbus-s或modbus-rtu。
电机一体化控制单元auma matic由以下几个模块组成:用于控制电机电源的换向接触器。
操作和信号电路板-带有初级熔断器,和用于将现场按扭发出的控制命令传递到电子电路的继电器;应客户的要求还可带上做为任选件的指示灯。
接口板-带有用于隔离内部信号和外部信号之间电位差的光电隔离器,继电器和发光二极管指示灯。
以smd技术设计的路基板-其上装有c-mos场效应管。
它提供了对内部信号和开关信号之间的连接进行编程以及用dip开关设定电机控制的可能性。
连接执行其本身auma norm和电机一体化控制单元auma matic的auma插拔式电气连接器。
为用户接线而提供的auma插拔电气连接器。
带有现场/远程选择器电机控制单元供电用的电源供应单元。
电机一体化控制单元auma matio的模块化设计结构使得对其配置的修改变得非常容易。
在不带一体化控制单元得执行器(auma norm)上的auma插拔式电器连接器与电机一体化控制单元(auma matic)上的电气连接器是完全相同的。
这使得auma电动执行器得升级改型非常容易。
电动机得一体化控制单元auma matic可以被安装在以下型号规格得执行器上:多回转执行器: sa07.1-sa16.1(用于开-闭控制)sam07.1-san16.1(用于调节控制)部分回转执行器:sg05.1-sg12.1 最新开发得纺爆型auma matic可以直接安装到auma norm防爆型执行器sa ex,sam ex或sg ex上,使其改型升级为带电动机一体化控制单元的防爆型电动执行器。
auma 电动执行器使用手册
奥玛AUMA旋转式电动执行器使用手册本手册适用于 SA、SAL、SAH、SAR、SAEx、SAREx型的奥玛AUMA执行器。
目录1. 运输与保管2. 工作环境条件3. 往阀门上安装4. 手动5. 电气连接6. 试运行7. 调整限位开关8. 调整DUO限位开关(选购件)9. 调整力矩开关10. 调整机械式位置指示器(选购件)11. 调整电位器(选购件)12. 调整电感式限位传感系统IWG和电子式阀位计RWG(选购件)13. 螺纹套筒的最后加工(连接方式A)14. 维护1 运输与保管- 在运往安装地点的途中,一定要采用坚固的包装,- 千万不要利用执行器上的手轮来栓结起重用的锚具索具等,- 应在干燥通风的室内保管,为防止地面潮气侵入,应置于货架上或用木板隔潮,- 应加以遮挡,防止沾染灰尘和脏物,- 凡是光亮的表面均应涂抹适当的防腐剂。
2 工作环境条件AUMA旋转式执行器的工作环境温度为:SA -25℃~ +80℃(标准工况) SAR -25℃~ +60℃SAL -60℃~ +60℃ SAEx -25℃~ +40℃SAH 0℃~ +120℃SAREx -25℃~ +40℃SA型适用于短时工作制S2─15min (依据VDE 0530)。
SAR型适用于S4─25%ED (依据VDE0530),允许的开关频度可参看SAR 最新样本。
3 往阀门上安装AUMA旋转式执行器可以安装或工作于任意方位。
●首先检查阀门与齿轮箱的连接法兰是否匹配。
注意:法兰的定心是按余隙配合进行的!对于A型连接,螺纹套筒的螺纹必须与阀杆的螺纹相一致。
如果订货时如未讲明螺纹该如何加工,则螺纹套筒在出厂时不钻孔或者只进行粗钻。
其最终加工方法参见第13节。
对于B1,B2,B3,B4型连接,则把螺纹套筒钻好孔和键槽后发货(一般依据 ISO 5210 进行)。
●检查螺纹套筒的孔与键槽,是否同阀门-减速器输入轴上的孔和键槽一致。
●对执行器和阀门-减速器的法兰接合面,进行全面除油。
auma电动执行器操作手册
9. DUO位置开关设定 (选项). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12 9.1 关方向设定 (黑区) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12 9.2 开方向设定(白区) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
2. 技术数据 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 2.1 多回转电动执行器SA(R) 07.1 - SA(R) 16.1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 2.2 控制单元AUMA MATIC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
2
操作手册
多回转电动执行器 SA 07.1 - SA 16.1 / SAR 07.1 - SAR 16.1 AUMA MATIC
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 页码
奥马执行器中文说明书
11
输出驱动类型A
11
阀杆螺母:精加工
12
多回转执行器(带输出驱动A):安装到阀门
13
组装附件
13
提升阀杆的保护套管
13
电气连接......................................................................... 15
基本信息
15
AUMA插拔式连接器的连接
机械位置指示器/运行指示
21
信号............................................................................. 22
来自执行器的反馈信号
22
调试............................................................................. 23
关闭图标(阀门关闭) 打开图标(阀门打开)
5
安全说明
SA 07.2 – SA 16.2/SAR 07.2 – SAR 16.2
进行下一步操作前的重要信息。此图标表示进行下一步操作前需要完成的事情或必须 准备好或遵守的事情。 < > 参考其他章节 可通过参考括号中显示的章节来了解关于此主题的详细信息。这些章节可通过索引或 目录轻松找到。
警告和提示
以下警告图示为操作说明书中与安全相关的特殊注意事项。每个都标明了相关的信号 词(危险, 警告, 小心, 注意)。
表示有潜在高风险的危险行为。不遵守会导致死亡或重伤。
表示有潜在中度风险的危险行为。不遵守会导致死亡或重伤。
表示有潜在低风险的危险行为。不遵守会导致轻微或中度受伤。或造成财产损失。
电动执行器培训(高端培训)
1、就地控制 1)、在电气箱盖上提供非侵入式控制旋钮,红色为就地/停止/远 程三态选择开关,黑
色旋钮为就地开阀或关阀电动操作开关。
2)、就地控制也可以用IQ设定器在0.75米内进行开/关/停操作。 2、远方开关量控制 1)采用光隔离接口,通常为正极开关(也可提供负极开关) 2)外部用户提供控制电源:范围20-60V AC/DC或60-120V AC 3)执行器内部提供控制电源:24V DC 4)每个控制端的下拉电源: 24V DC时为5mA 120V AC时为12mA 5)、接通时最小电压为20V 断开时最大电压为3V 信号最短时间为300ms 电缆的芯间最大电容为:2uF
PEL电动执行机构
极限
电位器
常规调校:
(1) 将执行机构输入端接上恒流源,输出接上万用表(打 到电流挡)给出4毫安(全关位置)。看输出是对少如果显 示20mA为正反转反了打到反方向显示4毫安并且看极限位 置是否到位。如果不到位右旋电位器POT到0欧姆(旋不动 为止)。
(2) 恒流源给到20mA(全开位置)看输出应该是否为 20mA如果不是则调整 P3(顺时针为增大逆时针减小)。 基本调校:
5、位置测量:专利的非按触式阀位测量系统,把阀位精确 定位和容易确定末端位置变的异 常简单。 6、远程诊断:利用IrDATM实现快速、安全、非侵入式的 通讯和数据交换,可对执行器数据 执行器特点:
1、相同步器:可自动纠正相序和缺相保护。 2、过热保护:电机线圈内的热继电器可检测线圈温度, 当温度超过预定值,可断开控制回路。 3、阀门卡住保护:如果阀门卡住,当启动后7秒内不动 作,电路将自动断开。 4、瞬时反转保护:自动延时电路对瞬时反转命令予以处 理,防止冲击。 5、数据记录:每台都有一个数据记录器,可记录历史力白色部分)
auma电动执行机构解析
力矩开关设定步骤如下: 松开力矩盘上的螺丝O(见以上力矩设定装置图); 旋转力矩盘P到所需要的力矩位置(1 da Nm = 10 Nm),例如,可设: 3.5 da Nm = 35 Nm 关方向, 3.5 da Nm = 35 Nm 开方向; 拧紧紧固螺丝 O; 检查密封面、密封 O型圈,并在密封表面涂少量油脂; 安装并拧紧开关腔端盖。 当开力矩开关动作时,闭锁开不闭锁关。当关力矩 开关动作时,闭锁关不闭锁开。
2 白颜色区: 2.1关方向设定 顺时针转动手轮是阀门到全关位置。用细螺丝刀 (5 mm)按下并箭头指示方向旋转调整杆G,同时观察 指针H。此时能听到齿轮的转动声,指针H每次变化 90度。 当指针H和标记C只相差 90°时,要缓慢旋转, 当其正指向C时,停止转动并松开螺丝刀。如果有些 过位,继续以此方向旋转直到指针H指向标记C。
如果需要获得执行器的位置反馈,应安装电位计。
操作:1移至阀门全关位,拆下开关盒盖。 2顺时针转动电位计R2至端部位置。 3略微向回转动一点电位计R2
5) RWG反馈的调整(为装置可选项):
(位置反馈变送器RWG 4020)四线制系统 4 – 20 mA 的设定
1 将电流表连接到测量点(位置反馈 变送器板) 2 顺时针转动电位计 (R2) 至初始位置,同时减少输出信号,直到感觉 到终端位置。 3 顺时针调整电位器N,到输出电流开始增加;反时针调整电位器N , 到输出电流到4.1mA。 4 操作执行器到全开位置;调节电位器M max到20mA。 5 操作执行器到全关位置.调节电位器N 到4mA.这时执行器操作的全程 是4-20mA。 6 再次操作执行器到全关和全开位置,如有必要再次调整。
AUMA电动执行机构
执ቤተ መጻሕፍቲ ባይዱ机构的认知
AUMA电动执行机构操作手册1
Table of contents 目录表
Page
1.Safety instructions 使用安全说明 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 1.1Range of application 适用范围 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. .. .. . . . . . 4 1.2Short description 简述 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . 4 1.3Commissioning (electrical connection ) 电气连接试车 . . . . . . . . . . . . . . . . . . . . . . . . .. .. .. .. .. 4 1.4Maintenance 维护 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 1.5Warnings and notes 警告 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 1.6Further notes 详述 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
AUMA电动执行器工程师手册
AUMA 电动执行器主要是通过阀门制造 商来销售的。他们确定所需要的电动执行 器的规格。在初步设计阶段,主要由最终 用户和设计院的工程师们选定最佳的执 行器配置方案。如果他们需要,AUMA 将提供规范式样以便支持这种选型的努 力。
AUMA 电动执行器在世界各地的各各 行业都得到广泛而可靠地应用。 AUMA 电动执行器的模块化结构设计 能以最合理的配置适合于各种不同的 应用要求。多样化的标准和任选配置使 得 AUMA 电动执行器能够按照实际需 要选配成最适合的执行机构。
能源
发电厂,空气净化,供热系统
水/废水
自来水厂,污水处理厂,泵站,供水管线
auma 6
计算机辅助设计,质量保证手段和质保期
组合
齿ቤተ መጻሕፍቲ ባይዱ箱
执行器
多回转执行器 / 直 齿轮减速箱 SA / GST
多回转执行器 / 锥 齿轮减速箱 SA / GK
多回转执行器 / 直 行程输出装置 SA / LE
多回转执行器 / 带 底座和输出摇臂的 蜗杆蜗轮减速箱 SA / GF
电动执行器
工程师 a手uma册1
公司简介/目录
公司简介
在所有工业领域的不断发展的自动化过 程中,电动执行器在过程控制和调节应用 中正在扮演着越来越重要的角色。
AUMA 是被全世界业内公认的电动执行 器的主要制造商。在设计,开发和制造工 程中积累的 30 多年的经验已成为 AUMA 能提供性能可靠的产品的重要保障。
奥玛执行器的常规维护教案
奥玛执行器的常规维护教案一、奥玛执行器技术指标:1、控制信号:4~20mA2、反馈信号:4~20mA3、电源:三相380VAC二、奥玛执行器的组成:奥玛执行器由逻辑控制头、控制单元、三相电机、减速机构等组成,用380VAC电源为动力驱动三相电机带动调节阀动作实现远方操作及自动调节功能。
三、各部分组成及功能:1、逻辑控制头:逻辑控制头是由逻辑板、运算板、电源单元、接触器、操作面板等组成。
计算机(操作器)输出信号经过运算板和执行器反馈信号进行比较后输出到逻辑板,经逻辑板判断后使关(或开)方向继电器得电,带动接触器(或可控硅),使三相电机得电,向关(或开)方向动作。
操作面板上有本地操作→停止→远方操作开关,在本地操作时可以把开关打到本地操作位置,用面板上三个按钮分别实现开、关、停操作。
2、控制单元:控制单元内部主要由反馈部分和电气限位、力矩限位等组成,实现反馈的调整、开关位置的限位、力矩的限位,同时还能通过“离合”作用实现手摇执行器带动调节阀动作。
3、三相电机:三相电机的三相绕组是对称的,同时电机内部埋入温控开关,当电机温度高于140℃时,温控开关断路,执行器视为故障现象停止动作。
4、减速机构:减速机构是由蜗轮、蜗杆及机械限位等组成,实现减速功能及机械限位功能。
四、接线:反馈信号:4-20mA380V AC电源—+控制信号:4~20mA五、执行器的调试:1、整执行器机械限位:先将执行器机械限位松开,将执行器关到全关位置,再将机械限位紧固。
2、调整电气限位:将执行器关到全关位置(可能需要调关限位齿轮),然后调关限位齿轮,使关限位指示灯亮;再调开限位,将执行器开到全开位置(可能需要调开限位齿轮),然后调开限位齿轮,使开限位指示灯亮。
3、调整反馈信号:在23、24端子串上电流表,将执行器关到全关位置,调整零点电位器,使反馈电流为4mA;将执行器开到全开位置,调整量程电位器,使反馈电流为20mA。
R2:总调零4、执行器运算板的调试:用操作器或信号源加一固定信号,如果执行器振荡,则调整△E电位器,调整至最佳位置(既不振荡又不迟滞);如果执行器动作迟滞,则调整△E电位器,调整至最佳位置(既不振荡又不迟滞)。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
?XA 去NORM ?接触器或可控硅 ?电源板 ?显示屏和编程设备
?接口板 ?逻辑板M ?接触器或可控硅 ?电源板 ?显示屏和编程设备
?接口板 ?逻辑板 ?XK去DCS
8
?XK去DCS
接口
?XA去NORM
? 就地操作面板带显示屏
9
COM-AC
10
1. 硬件
1. 换向装置 接触器或可控硅
内部结构
?XA 去NORM
2
内部结构
?XA 去NORM
接触器或可控硅 3
内部结构
?XA 去NORM ?接触器或可控硅 ?电源板
4
内部结构
?XA 去NORM ?接触器或可控硅 ?电源板 ?显示屏和编程设备
5
内部结构
?XA 去NORM ?接触器或可控硅 ?电源板 ?显示屏和编程设备
?接口板
6
内部结构
13
PRINT board
电源板
NT
power supply
PF
Phase detection
新板从2005年9月起
S24V 24V secundary
Z039.666/xx
S115V 115V secundary
/01 – PRINT-G/U-AC01.1-NT/PF-P380/400/415/500V-S24V /02 – PRINT-G/U-AC01.1-NT/PF-P440/460/480/575V-S24V /03 – PRINT-G/U-AC01.1-NT/PF-P525/600/660/690V-S24V /04 – PRINT-G-AC01.1-NT-P100/110/115/120V-S24V /05 – PRINT-G-AC01.1-NT-P208/220/230/240V-S24V /06 – PRINT-G/U-AC01.1-NT/PF-P208/220/230/240V-S24V /07 – PRINT-G/U-AC01.1-NT/PF-P440/460/480/575V-S115V /08 – PRINT-G/U-AC01.1-NT/PF-P380/400/415/500V-S115V /09 – PRINT-G-AC01.1-NT-P100/110/115/120V-S115V /10 – PRINT-G-AC01.1-NT-P208/220/230/240V-S115V /11 – PRINT-G/U-AC01.1-NT/PF-P208/220/230/240V-S115V
在AC里将接触器换成可控硅 1,5 kW
Z032.240 MODUL-AC-THYRISTOR-3x400V/1,5kW or Z038.267 UMRUESTSATZ-ETB-AM-THYR-400V-1,5kW (fits for AM too)
V001.634
Back to first slide
2.电源板
3.继电器板
4.逻辑板
5.I/O接口板
6.显示屏
7.总线连接板 8.MWG
用于 SA or SG 执行器
11
1.1. 可控硅
换掉坏硅 1,5 kW 新款 (自2006年5月20周起) Z039.700/01 THYRISTORMODUL-400VAC Z041.045 LEISTUNGSTEIL-ETB-AM/AC-THYR-400-1,5kW-m.STECKER Z041.046 LEISTUNGSTEIL-ETB-AM/AC-THYR-500-1,5kW-m.STECKER 旧款 K004.679 THYRISTORMODUL-500V-25A-ZS-24VDC Z007.835 LEISTUNGSTEIL-AM-THYR-400V-1,5 KW Z017.828 LEISTUNGSTEIL-AM-THYR-415V-1,5kW Z027.576 LEISTUNGSTEIL-AM-THYR-500V-1,5kW
旧板于2005年底废止
Z031.651/xx
/01 – PRINT-G/U-AC01.1-NT/PF-P380/400/415/500V-S24V /02 – PRINT-G/U-AC01.1-NT/PF-P400/460/500/575V-S24V /03 – PRINT-G/U-AC01.1-NT/PF-P120/208/230/240V-S24V /04 – PRINT-G-AC01.1-NT-P120/208/230/240V-S24V /05 – PRINT-G/U-AC01.1-NT/PF-P400/660/690V-S24V /06 – PRINT-G/U-AC01.1-NT/PF-P400/460/500/575V-S115V /07 – PRINT-G/U-AC01.1-NT/PF-P120/208/230/240V-S115V /08 – PRINT-G-AC01.1-NT-P120/208/230/240V-S115V /09 – PRINT-G/U-AC01.1-NT/PF-P415/440/480/525V-S24V /10 – PRINT-G/U-AC01.1-NT/PF-P415/440/480/525V-S115V /11 – PRINT-G-AC01.1-NT-P100/110/115/120V-S24V /12 – PRINT-G-AC01.1-NT-P208/220/230/240V-S24V /13 – PRINT-G/U-AC01.1-NT/PF-P208/220/230/240V-S24V /14 – PRINT-G-AC01.1-NT-P100/110/115/120V-S115V /15 – PRINT-G-AC01.1-NT-P208/220/230/240V-S115V /16 – PRINT-G/U-AC01.1-NT/PF-P208/220/230/240V-S115V
样图
Multi-turn actuators SA 07.1 - SA 16.1 Part-turn actuators SG 05.1 - SG 12.1
With control functions, fieldbus interface, Non-Intrusive logging of operating data etc.1
12
1.1. 接触器
1,5 kW K001.015A SCHUETZ-024/024V-50/60Hz-09A-2,2..4KW
7,5 kW Z023.877A SCHUETZ-KPL-024/028V-50/60Hz-16A-4..7,5kW
K004.278 RC-GLIED-RC-3/022-400V..480V K004.289 RC-GLIED-RC-3/022-500V..690V
