旋挖钻机施工工艺
旋挖钻机施工工艺和操作规范
旋挖钻机施工工艺和操作规范旋挖钻机作为一种常用的土木工程机械,广泛应用于基础工程、地下工程等施工中。
在旋挖钻机的施工过程中,需要遵循一定的工艺和操作规范,以确保施工的质量和安全。
本文将从旋挖钻机施工工艺和操作规范以及在不同地层中的施工注意事项等方面进行介绍。
一、旋挖钻机施工工艺和操作规范1.施工前准备工作:1)首先,对施工现场进行勘察和预处理,确定地层情况和地下管线的位置,确保施工安全。
2)检查旋挖钻机的各项设备是否正常,特别是钻杆、刀盘和风机等部件。
3)进行现场安全培训,让操作人员熟悉旋挖钻机的操作规程和安全注意事项。
2.施工过程操作规范:1)施工前,必须仔细查看旋挖钻机的操作手册,熟悉各项操作和安全规范,并严格按照操作要求进行操作。
2)在启动旋挖钻机前,必须检查各个部位的润滑情况,确保润滑良好。
3)在进行钻孔操作时,要根据地层情况选择合适的钻杆和刀具,并控制好钻孔进度和施工速度,避免过快或过慢。
4)在钻孔过程中,要时刻观察孔内岩土情况,及时调整钻机的工作状态,以保证钻孔的质量和进度。
5)在切换钻杆时,必须保证旋挖钻机的主机停止工作,并确保刀盘和钻杆的安全连接。
3.施工后操作规范:1)施工完成后,要对旋挖钻机进行彻底的清洗和润滑,以延长设备的使用寿命。
2)及时处理施工现场产生的废弃物和污染物,保持施工区域的整洁和环境的良好。
3)对旋挖钻机的各个部位进行检查和维护,确保设备的正常使用。
4)整理施工记录和资料,以备后续施工的参考。
1.软土地层中的施工注意事项:1)在软土地层中施工时,需要特别注意钻孔的稳定性,避免钻杆倒塌或钻孔不正常。
2)在进行钻孔过程中,要根据软土地层情况选择合适的刀具,并控制好钻进速度,避免过快或过慢。
3)软土地层中容易有水流和泥浆流动,所以在施工过程中要注意及时清理钻孔和切割杆,以确保施工质量。
2.硬土地层中的施工注意事项:1)在硬土地层中施工时,要选择适当的刀具和钻杆,并根据具体地层情况进行调整,以保证钻孔的顺利进行。
旋挖钻机施工工艺工法
Ⅱ.泥浆的配制
①泥浆的作用:悬浮钻渣 、减少钻进阻力、对孔壁的稳定作用。 ②配制:由粘土、清水、化学处理剂等按配比搅拌配制而成。 ③泥浆池:装泥浆,容积是所需泥浆的1.5—2倍 ④泥浆的回收:一般情况下,泥浆的70%--80%可以回收,经机械或
化学净化、沉淀处理后可以再利用。
7.钻至设计孔深、清孔
②钻头的基本类型:
直螺
短 堆螺 螺 旋 钻 头
单头单螺 双头单螺 双头双螺 单头单螺
双头单螺
通过齿形、螺距、螺旋升角等的变化还可以分很多 钻头类型
斗齿型 有单底和双底 通过齿的型号、桶体的堆度、开合的方式分很多种
旋 挖 截齿塔 只有双底 钻型
钻斗的类型
斗 斗截齿 也只有双底
混合型
钻 岩 斗齿型 石 筒 牙轮型
Ⅲ.不同地层旋挖钻具的选用
筒体:直筒、锥筒
① 旋挖钻斗 切削头:耐磨金钢铲式直斗齿/旋 转斗齿、子弹头截齿、 斗齿与截齿混合
筒底:单底板土层钻斗、双底板捞沙 钻斗
主要用于钻进地表覆盖土、淤泥、粘土、砂土、砂层等较软的 地层;还用于钻孔清渣。
嵌岩短螺旋钻头 ②短螺旋钻头
土层短螺旋钻头 嵌岩短螺旋钻头:头部嵌有钫钴硬质合金的截齿,用于风化基层、
Ⅰ.护筒的作用: ①控制桩位,导向钻头; ②保护孔口,防止坍塌; ③拉高孔内水头高度,稳定孔内壁; ④各种位置的基点。
Ⅱ.埋设护筒的具体要求:
5.复测桩位
目的:确定桩点的准确性
6.钻进作业
Ⅰ.影响钻进作业的四个方面: ①钻进的速度:单位时间钻进的深度,受钻压、转速、钻头类型、
岩土特点等影响。 ②钻进的压力:钻进压力是指钻头的轴向压力(F合)。 ③回次进尺量:一般来说,进尺量为筒体高度的80%(考虑孔底沉渣) ④钻斗升降速度: 注:测量孔深、垂直度、直径。
旋挖钻机施工工艺及质量安全控制
旋挖钻机施工工艺及质量安全控制1. 引言旋挖钻机是一种常见的土建施工设备,常用于建筑物基础开挖、桩基施工等工程中。
本文将介绍旋挖钻机的施工工艺以及相应的质量安全控制措施。
2. 旋挖钻机施工工艺2.1 前期准备工作在使用旋挖钻机进行施工前,需要进行一系列的准备工作,包括但不限于以下内容:•选定施工场地,并进行现场勘察和测量。
•制定施工方案,包括工艺流程、施工机具、人员配备等。
•准备施工材料和设备。
2.2 设备设置与调试在施工现场,需要对旋挖钻机进行适当的设置和调试,以确保其正常运行。
具体步骤如下:1.将旋挖钻机按照规范要求进行固定,并进行安全检查。
2.检查旋挖钻机各个部件的运行状态,如发动机、液压系统、电气系统等。
3.对旋挖钻机进行试运行,确保其正常工作。
2.3 施工过程在进行旋挖钻机施工过程中,需要按照以下步骤进行操作:1.确定施工钻孔的位置和深度,并使用标线进行标记。
2.启动旋挖钻机,将钻杆插入地面开始钻孔。
3.根据需要,根据钻孔深度逐渐加长钻杆。
4.在钻孔过程中,需要定期检查钻孔情况,包括地质情况、钻孔直径等。
5.完成钻孔后,及时清除钻孔中的泥浆和碎屑,并进行相关检查和清理。
2.4 安全注意事项在旋挖钻机施工过程中,需要严格遵守相关的安全操作规范,以确保施工过程的安全性。
以下是应注意的几个方面:•操作人员必须经过专业培训,并具备相应的操作证书。
•在施工现场应设置明显的安全警示标志,确保人员能够清楚认识到潜在的危险。
•操作人员应佩戴个人防护装备,如安全帽、护目镜、工装服等。
•严格按照操作规程进行施工,避免操作失误和事故发生。
3. 质量安全控制在旋挖钻机施工过程中,质量安全控制是至关重要的,可以通过以下措施来实现:•在施工前,对施工方案进行认真审核,并预先制定质量控制计划。
•对旋挖钻机进行定期检查和维护,确保其正常工作。
•严格执行操作规程,避免操作失误和施工质量问题。
•在施工过程中,对钻孔进行定期检查,以确保钻孔的准确位置和深度。

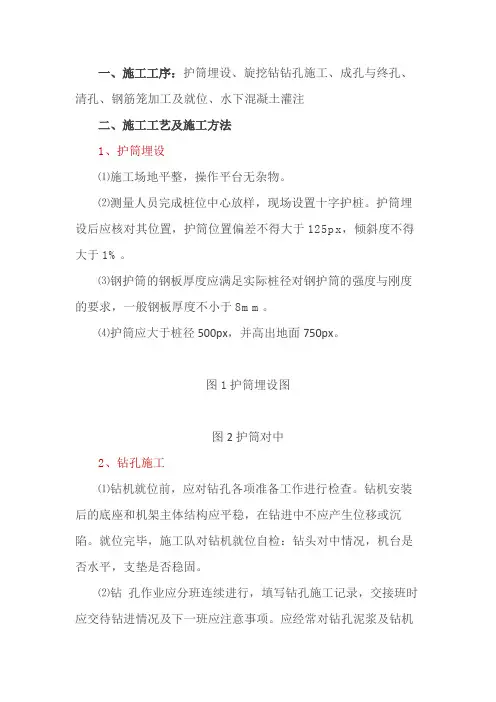

旋挖钻施工工艺及施工方法
一、施工工序:护筒埋设、旋挖钻钻孔施工、成孔与终孔、清孔、钢筋笼加工及就位、水下混凝土灌注二、施工工艺及施工方法1、护筒埋设⑴施工场地平整,操作平台无杂物。
⑵测量人员完成桩位中心放样,现场设置十字护桩。
护筒埋设后应核对其位置,护筒位置偏差不得大于125px,倾斜度不得大于1%。
⑶钢护筒的钢板厚度应满足实际桩径对钢护筒的强度与刚度的要求,一般钢板厚度不小于8mm。
⑷护筒应大于桩径500px,并高出地面750px。
图1护筒埋设图图2护筒对中2、钻孔施工⑴钻机就位前,应对钻孔各项准备工作进行检查。
钻机安装后的底座和机架主体结构应平稳,在钻进中不应产生位移或沉陷。
就位完毕,施工队对钻机就位自检:钻头对中情况,机台是否水平,支垫是否稳固。
⑵钻孔作业应分班连续进行,填写钻孔施工记录,交接班时应交待钻进情况及下一班应注意事项。
应经常对钻孔泥浆及钻机对位进行检查(出现钻头、钻杆偏离桩位中心及机台不平、倾斜等情况),不符合要求时,应及时改正与调整。
应经常注意地层变化,在地层变化处应捞取样渣保存,保存时须用标签标注清楚桩号、取样地层、深度(高程)和取样时间等。
⑶钻孔过程中应观察主机所在地面和支脚支承地面处的变化情况,发现沉降现象及时停机处理。
因故停机时间较长时,应将套管口保险钩挂牢。
⑷钻孔过程中,时刻观察水头变化,若出现跌水,技术员应立即向技术负责人汇报,并调查情况,采取必要措施。
⑸在地层变化处,应在出渣口捞取钻渣样品,洗净后收进专用袋内保存,标明土类和高程,以供确定终孔高程。
图1开钻图2钻进3、成孔与终孔⑴当钻孔深度达到设计要求时,对孔深、孔径、孔位和孔形等进行检查,确认满足设计要求后,立即填写终孔检查证,并报请驻地监理工程师认可签字确认,当有规定时,还需报设计代表确认。
合格后停钻,方可进行孔底清理和灌注水下混凝土的准备工作。
⑵终孔后,要对钻孔成孔质量检查,当设计文件或监理工程师有要求时可使用钢筋笼检孔器检验。
4、清孔⑴清孔原则是采取二次清孔法,即成孔检查合格后立即进行第一次清孔,并清除护筒上的泥皮;钢筋笼下好浇注混凝土前,再次检查沉淀层厚度,若超过规定值,必须进行二次清孔,二次清孔后立即灌注混凝土。
旋挖钻机施工工艺流程
旋挖钻机施工工艺采用旋挖钻机成孔,工艺流程如下:测量放线:以业主提供的水准点及测量控制网进行引测,在轴线的延长线上做点建立控制网,每个控制点采用不少于0.2m3混凝土浇筑,中间放置埋件,在埋件上刻十字作为轴线引测点,在桩基施工过程中,每天应对现场测量控制点进行校核,并作好有效保护.埋设护筒:埋设护筒时,护筒中心轴线对正测定的桩位中心,严格保持护筒的垂直度。
护筒固定在正确位置后,用粘土分层回填夯实,以保证其垂直度及防止泥浆流失及位移、掉落。
如果护筒底土层不是粘性土,应挖深或换土,在坑底回填夯实300-500mm厚度的粘土后,再安放护筒,以免护筒底口处渗漏塌方。
护筒上口应绑扎木方对称吊紧,防止下窜。
钻机就位:钻机就位前,须将路基垫平填实,钻机按指定位置就位,并须在技术人员指导下,调整桅杆及钻杆的角度。
钻机安装就位之后,应精心调平,确保施工中不发生倾斜、移位。
成孔:旋挖钻机配备电子控制系统显示并调整钻杆的垂直度,同时在钻杆的两个侧面均设有垂直度仪,在钻进过程中有专人观察两个垂直度仪,随时指挥机手调整钻杆垂直度。
通过电子控制和人工观察两个方面来保证钻杆的垂直度,从而保证了成孔的垂直度。
钻孔过程中,按试施工确定的参数进行施工,设专职记录员记录成孔过程的各种参数,如钻进深度、地质特征、机械设备损坏、障碍物等情况,记录必须认真、及时、准确、清晰。
施工过程对钻头磨损超标的要及时更换,以确保钻孔孔径在施工第一根桩时,要慢速运转,掌握地层对钻机的影响情况,以确定在该地层条件下的钻进参数。
在钻进过程中,不可进尺太快,由于采取泥浆护壁,因此,要给一定的护壁时间。
在钻进过程中,一定要保持泥浆面,不得低于护筒顶40cm。
在提钻时,须及时向孔内补浆,以保证泥浆高度。
在钻进过程中,要经常检查钻斗尺寸。
(可根据试钻情况决定其大小)。
施工过程中如发现地质情况与原钻探资料不符应立即通知设计监理等部门及时处理。
清孔:在钻进到设计深度时,应立即清孔,常采用磨盘式捞渣钻头捞渣法,可一次或多次进行捞渣。
旋挖桩施工工艺
1、旋挖钻机施工技术一般规范流程实际施工操作中,根据不同的地质条件,施工工况,选择合适的钻杆,选配合理的钻头,安装有效的护筒,对的配制调节泥浆,并严格控制钻具的升降速度,控制钻具每回次进尺深度,控制钻孔的垂直度,控制孔径大小等一系列具体工艺措施,保证成孔成桩质量。
2、不同地层旋挖钻机施工技术地层岩土的成因构造、物理性质、水理性质、力学性质等特性,水文地质条件,钻孔深度、大小等,对旋挖钻进工艺影响较大。
针对不同的地质条件、施工工况,采用不同的施工工艺措施,保证旋挖钻进施工的顺利进行。
(1)漏失坍塌地层的施工工艺措施回填碎石土层、泥砂层、砂卵砾石层,胶结不良的松散土层,水敏性泥岩层等均为易漏失的坍塌地层。
该类地层产生坍塌的因素有力学不稳定坍塌,遇水不稳定坍塌,及施工过程中钻斗速度过快产生的对孔壁的激振冲力、及负压等引起的坍塌。
该类地层按旋挖钻机施工工艺规范流程进行施工,同时采用如下相应的工艺措施:A、堵漏防坍泥浆配制:在黏土泥浆中,按大于1kg/m3加入聚丙烯酰胺(PAM),或按1%加入腐植酸钾(KHM)等防坍剂,以及加入5~10cm长的麦杆稻草等纤维材料,并加入适量重晶石粉,使泥浆比重在1.3以上,黏度在28(s)以上,形成低失水、高矿化度、高滤液黏度、密度和黏度适当的防坍泥浆,取堵漏护壁和加大泥浆柱压力平衡较大的地层侧压力的作用。
B、保持静压水头:钻进过程中始终保持孔内水位比地下水位高出2m以上水柱,否则在钻斗提离孔内泥浆面之前就开始补充泥浆。
C、护筒埋设:对厚层流砂层,应加长护筒埋深至流砂层以下1~2m,有效隔离流砂层。
长护筒的埋深采用振动锤振动沉入。
D、限制钻斗回转速度:钻斗与孔壁间隙较小,若转速太高,钻斗带动泥浆大速度冲刷孔壁导致垮孔。
按线速度控制在0.7m/s以内,Ф1.5 m的钻斗转速n≤8rpm。
E、限制钻斗升、降速度:F、钻斗选用:卵砾石层采用截齿型钻斗,必要时采用短螺旋钻头冲孔;砂土、流砂层可采用斗齿型捞砂钻斗。
旋挖机施工工艺及质量保证措施
旋挖机施工工艺及质量保证措施引言旋挖机(又称为螺旋钻机或螺旋挖掘机)是一种常用于土方工程的机械设备。
它通过旋转钻头,使用土壤切割和钻进的方式来进行挖掘。
在施工中,旋挖机的工艺和质量保证措施尤为重要,本文将重点介绍旋挖机施工工艺及相应的质量保证措施。
一、施工工艺1. 地面准备在进行旋挖机施工之前,需要先进行地面准备工作。
这包括清理施工区域的杂物,确保施工区域平整和清洁,以便于旋挖机的操作和移动。
2. 安装旋挖机将旋挖机运输到施工现场后,需要进行机器的组装和安装。
根据厂家提供的安装说明进行操作,确保机器安装稳固,各项部件连接牢固,以确保施工的安全和正常进行。
3. 确定施工方案在施工前,需要制定详细的施工方案。
这包括确定挖掘的深度、宽度和坡度等参数,以及施工的顺序和方法。
同时,还需根据实际情况考虑土质特点和地下管线的位置等因素,制定出合理的施工方案。
4. 开始挖掘根据施工方案,使用旋挖机进行挖掘作业。
在挖掘过程中,需要注意以下几点:•保持机器平衡,避免倾斜和翻倒;•控制挖掘深度和宽度,确保符合设计要求;•避免与地下管线和其他设施发生碰撞;•在挖掘过程中及时清理渣土,保持施工区域整洁。
5. 处理渣土挖掘完成后,需要对产生的渣土进行合理处理。
可以选择将渣土运输到指定的堆放区,或者进行其他方法的处理,如填埋或回收利用等。
6. 施工记录和整理在施工过程中,需要对关键工艺参数进行记录,包括挖掘深度、宽度、挖掘速度等。
同时,还需要及时整理和存档相关的施工文件和记录,以备后续参考和查阅。
二、质量保证措施1. 设备选择和维护选择合适的旋挖机设备,确保设备质量和性能符合要求。
同时,对设备进行定期的维护保养,确保设备正常运行和安全可靠。
2. 施工人员培训对施工人员进行专业培训,包括旋挖机的操作技能、安全注意事项和工艺要求等。
提高施工人员的技术水平和责任意识,确保施工过程中的安全和效率。
3. 施工监测和检查在施工过程中,进行定期的监测和检查,确保施工质量和工艺要求的达到。
旋挖钻施工工艺流程
旋挖钻施工工艺流程旋挖钻是一种常用的土木工程施工方法,广泛应用于桩基础、围堰、水泥搅拌桩等工程中。
下面将详细介绍旋挖钻施工的工艺流程。
1. 前期准备在进行旋挖钻施工前,首先需要进行前期准备工作。
包括确定施工现场的位置和范围,清理施工现场,搭建施工设施和安全防护设施,准备好所需的施工材料和设备,以及制定施工方案和施工计划等。
2. 钻孔定位在进行旋挖钻施工时,首先需要对钻孔位置进行准确定位。
根据设计图纸和要求,在施工现场标出钻孔位置,并使用测量仪器进行精确定位,确保钻孔位置的准确性。
3. 钻孔准备在确定好钻孔位置后,需要进行钻孔准备工作。
包括使用挖掘机或其他设备清理钻孔周围的杂物和泥土,确保钻孔周围的环境整洁,并进行必要的支护措施,防止钻孔塌方。
4. 钻孔施工钻孔施工是旋挖钻的核心工艺环节。
首先,需要安装好旋挖钻机,并进行必要的调试和检查工作。
然后根据设计要求,选择合适的钻头和钻杆,进行钻孔作业。
在钻孔过程中,需要根据地层情况和设计要求,调整钻孔参数,确保钻孔的质量和准确度。
5. 钻孔结束当钻孔达到设计要求的深度后,需要进行钻孔结束工作。
包括停止钻孔机的作业,将钻杆从钻孔中取出,清理钻孔内的杂物和泥浆,检查钻孔的质量和准确度,以及进行必要的处理和保护工作。
6. 钻孔验收钻孔结束后,需要进行钻孔的验收工作。
包括对钻孔的质量和准确度进行检查和评估,确保钻孔符合设计要求和施工标准,以及进行必要的记录和报告工作。
7. 施工总结最后,需要对旋挖钻施工过程进行总结和评估。
包括对施工过程中出现的问题和不足进行分析和总结,提出改进建议和措施,以及对施工质量和安全进行评估和总结,为今后的施工工作提供参考和借鉴。
以上就是旋挖钻施工工艺流程的详细介绍。
通过严格按照工艺流程进行施工,可以确保旋挖钻施工的质量和安全,为工程的顺利进行提供保障。
希望以上内容对您有所帮助。
旋挖钻机钻孔施工工艺
旋挖钻机钻孔施工工艺旋挖钻机是一种常用的钻孔施工设备,广泛应用于建筑、桥梁、港口、水利等工程领域。
它具有钻孔速度快、施工效率高、操作简单等优点,被广大工程施工人员所青睐。
旋挖钻机钻孔施工工艺主要包括以下几个步骤:1. 钻孔前的准备工作:在施工前,需要对施工现场进行勘探和测量,确定钻孔位置和孔径,并进行土质分析。
同时,还需要对旋挖钻机进行检查和维护,确保其正常运行。
2. 安装钻杆:首先,需要将旋挖钻机移至钻孔位置,并将钻杆安装在钻机上。
钻杆通常由多节组成,通过螺纹连接。
安装时,要保证钻杆的连接紧固可靠,避免在钻孔过程中发生松动。
3. 开始钻孔:启动旋挖钻机,将钻杆逐渐下入地下。
钻孔过程中,需要根据土质情况选择合适的转速和进给速度,以确保钻孔进展顺利。
同时,需要不断注入冷却液体,降低钻头温度,延长使用寿命。
4. 钻孔过程中的处理措施:在钻孔过程中,可能会遇到一些问题,比如遇水、遇岩、遇硬土等。
针对不同的情况,需要采取相应的处理措施。
例如,遇水时可以利用泥浆钻进,遇岩时可以使用岩头钻头,遇硬土时可以采用震动钻杆等。
5. 完成钻孔:当钻杆下到设计孔深后,即可停止钻进。
此时,需要将旋挖钻机抬起,将钻杆逐渐拔出地下。
在拔杆过程中,要注意控制钻杆的垂直度,避免发生偏斜。
6. 钻孔后的处理工作:完成钻孔后,需要对孔壁进行清理,清除余渣和杂质。
同时,还需要对钻杆进行清洗和维护,以备下次使用。
总结起来,旋挖钻机钻孔施工工艺是一个复杂的过程,需要施工人员具备一定的专业知识和技术能力。
在实际施工中,还需要根据具体情况灵活调整施工参数和处理措施,以确保钻孔质量和施工效率。
通过合理的工艺操作,旋挖钻机可以更好地发挥其优势,为工程施工提供强有力的支持。
旋挖钻机钻孔施工工艺
旋挖钻机钻孔施工工艺一、引言旋挖钻机是一种常见的用于土建工程中的钻孔设备,它的主要作用是在地下钻孔,并且能够在钻孔的同时进行土壤的取样。
本文将介绍旋挖钻机钻孔施工的工艺流程及其注意事项。
二、工艺流程1. 装机准备:首先需要将旋挖钻机运至施工现场,并进行安装和调试。
确保钻机的各项设备和仪器都正常工作。
2. 地面准备:施工现场需要清理,并确定好钻孔的位置和方向。
清理地面是为了保证钻孔的安全和顺利进行。
3. 钻孔操作:在进行钻孔之前,需要根据设计要求和地质情况选择合适的钻具。
然后,将钻具安装到旋挖钻机上,并且调整好钻孔的角度和深度。
4. 钻孔过程中,操作人员应根据钻孔的深度和地质情况进行钻进速度的控制。
同时,还需要根据需要进行取样,以便后续的地质勘探工作。
5. 钻孔完成后,需要进行孔内清洗。
这一步骤的目的是清除孔内的杂质和碎屑,以保证后续的地质勘探工作的准确性。
6. 钻孔结束后,需要对现场进行整理和清理,确保施工现场的整洁和安全。
三、注意事项1. 安全第一:在进行旋挖钻机钻孔施工时,操作人员需要穿戴好相关的安全装备,并且按照操作规程进行操作,确保人身安全。
2. 钻具选择:根据地质情况和设计要求选择合适的钻具,以保证钻孔的质量和效率。
3. 钻孔角度和深度的控制:根据设计要求和地质情况,合理调整钻孔的角度和深度,以确保钻孔的准确性和稳定性。
4. 钻孔速度控制:根据地质情况和钻具的性能,合理控制钻进速度,以避免钻孔过快或过慢导致的问题。
5. 孔内清洗:在钻孔完成后,对孔内进行清洗,确保孔内的干净和无杂质,以保证后续勘探工作的准确性。
6. 施工现场整理:施工结束后,要对现场进行整理和清理,确保施工现场的整洁和安全。
7. 操作规程:严格按照操作规程进行施工,避免人为失误导致的问题和事故发生。
四、工艺优势旋挖钻机钻孔施工具有以下优势:1. 高效快速:旋挖钻机具有较高的钻进速度和钻孔质量,能够快速完成钻孔工作。
2. 灵活多样:旋挖钻机可以根据不同的地质情况和设计要求,灵活调整钻孔的角度和深度。
旋挖钻机成孔施工工艺
旋挖钻机成孔施工工艺
旋挖钻机,这可是工程施工中的一把“利器”!要是您还不太了解它
的成孔施工工艺,那就跟着我来一探究竟吧!
说起旋挖钻机成孔,就像是给大地“雕花”,每一步都得精心雕琢。
首先,施工前的准备工作那可不能马虎。
就好比要去参加一场重要的
比赛,得把装备准备齐全。
场地得平整,不能坑坑洼洼,不然旋挖钻
机一上去,就像在跳舞,还怎么好好干活?还要根据地质情况和设计
要求,选择合适的钻头,这就像战士上战场要选对武器一样。
钻进过程,那可是关键中的关键。
钻机启动,就像一头猛兽开始发力。
慢慢钻进,要控制好速度和压力。
太快了,容易出问题,就像跑
步太快会摔跤;太慢了,又耽误时间,好比蜗牛散步。
而且要时刻注
意孔内的情况,要是有塌孔的迹象,那可得赶紧采取措施,这就像发
现家里漏水了,得赶紧去堵。
钻进到设计深度后,清孔这一步也很重要。
孔里的杂质就像衣服上
的污渍,不清理干净怎么行?不然会影响后面的施工质量。
清孔的方
法有好几种,得根据实际情况选择,就像治病得对症下药。
钢筋笼的安放,那也得小心翼翼。
要保证钢筋笼的位置准确,垂直
下放,不能东倒西歪的,这就像把一棵树苗种正,不然长歪了可不好。
最后是混凝土的灌注,这就像给大地“输血”。
灌注的过程要连续,
不能断断续续,不然混凝土的质量可就没法保证了。
总之,旋挖钻机成孔施工工艺每一个环节都不能掉以轻心。
只有把每一步都做好,才能保证工程的质量和安全。
您说是不是这个理儿?。
旋挖钻机施工工艺
旋挖钻机施工工艺一、施工预备1、资料预备(1)动工前应具有场地工程的地质资料和必要的水文地质资料,桩基工程施工图及图纸会审记要。
(2)施工现场环境和临近区域内的地下管线(管道、电缆)、地下构筑物、危险建筑、精密仪器车间等的调查资料。
(3)主要施工机械及其配套设备的技术性能资料,所需材料的查验和配合比实验,对所需的材料必需作材料的物理性能实验,并委托有资历的实验室按照所用的原材料作好混凝土的配合比实验。
(4)具有有效的桩基工程的施工组织设计或施工方案,有关载荷、施工工艺的实验参考资料。
研究工程地质情形作好全面的施工预备,施工前对工程的地质情形进行研究是必需的。
这对以后施工组织安排和效益预测等有相当帮忙。
二、施工机械与设备用的测量仪器,如、经纬仪、水准仪、钢卷尺、旋挖钻机、电焊机等机械设备须有出厂合格证。
3、中小型机具的要求(1)搅拌机机体安装坚实平稳、搭有防雨操作棚;各类聚散器、制动器、钢丝绳、防护罩必需安全、靠得住有效;操作手应持证上岗;必需有良好的单独接地。
(2)手持电动工具必需单独安装漏电保护器;防护罩安全有效;外壳必需有接地或接零;橡皮线不准破损。
(3)电焊机有靠得住的防雨办法;有良好的接地或接零保护;一、二次线接线处应有齐全的防护罩;二次线应利用线鼻子;配线不准乱搭、乱拉,焊把绝缘良好;焊工持证上岗。
(4)气瓶各类气瓶有明显的色标和防震圈,不准在露天曝晒;乙炔气和氧气瓶距离应大于5m;乙炔气瓶在使历时必需装回火避免器;皮管应用夹头紧固;操作人员必需持证上岗。
4、安装钻具钻具应有必然的刚度,在钻进中或其他操作时,不产生移动和摇晃,钻具的安装应符合生产厂家的标准。
施工时可配用短螺旋钻头、回转斗,岩心钻头,岩心回转钻头等各类规格的钻头。
施工时,按照不同的土壤、地质条件按下列规定选择不同的钻头:短螺旋钻具,适用于地下水位以上的粘性土、粉土、填土、中等密实以上的砂土、风化岩层。
岩心螺旋钻头,适用于碎石土、中等硬度的岩石及风化岩层。
旋挖钻机施工工艺
旋挖钻机施工工艺一、范围:本工艺适用于各类建筑物的基坑支护、桩基工程、隧道工程等需要旋挖钻孔的工程。
二、施工准备:1. 材料及主要机具:(1)材料:钻杆、钻头、泥浆、水泥、砂、石子等。
(2)主要机具:旋挖钻机、钻杆、钻头、泵送设备、测量仪器、泥浆处理设备等。
2. 作业条件:(1)施工现场应平整、无障碍,具备施工的基本条件。
(2)旋挖钻孔设计图纸及技术要求齐全。
(3)施工人员应具备相应的技术培训和操作资格。
三、操作工艺:1. 工艺流程:(1)施工准备:根据设计图纸,制定旋挖钻孔施工方案,明确施工工艺及流程。
(2)钻机安装:将旋挖钻机安装到施工现场,确保钻机稳定可靠。
(3)钻孔施工:启动旋挖钻机,采用钻杆和钻头进行钻孔,根据设计要求控制钻孔深度和直径。
(4)清孔:钻孔完成后,清除孔内泥浆和杂质,为下道工序做好准备。
(5)质量检查:对旋挖钻孔的质量进行检查,确保满足设计要求。
2. 质量保准:(1)旋挖钻孔质量保准:符合国家相关规范和标准,保证钻孔的直径、深度、倾斜度等指标满足设计要求。
(2)清孔质量保准:孔内清洁,无泥浆和杂质。
3. 成品保护:(1)旋挖钻孔成品保护:施工过程中,应做好钻孔成品的保护,防止碰撞、损坏等现象。
(2)清孔成品保护:清孔完成后,应对孔口进行封闭,防止杂物进入孔内。
四、应注意的质量问题:1. 旋挖钻孔过程中,应注意钻孔的直径、深度、倾斜度等参数。
2. 清孔过程中,应注意孔内清洁度,确保无泥浆和杂质。
五、质量记录:1. 旋挖钻孔质量记录:包括施工方案、设计图纸、施工记录等。
2. 清孔质量记录:包括清孔记录、质量检查报告等。
本工艺旨在为旋挖钻孔施工提供一套系统的施工方法和管理措施,确保工程质量满足设计及规范要求。
在实际施工过程中,施工单位应根据现场情况和技术要求,灵活调整施工工艺,确保工程顺利进行。
旋挖钻孔机的施工工艺
旋挖钻孔机的施工工艺引言旋挖钻孔机是一种常用于土木工程和建筑工程中的钻孔设备。
它利用旋转的钻柱和切割刀具来切割和挖掘土壤,以形成钻孔。
本文将介绍旋挖钻孔机的施工工艺。
施工准备在进行旋挖钻孔机施工前,需要做一些准备工作,以确保施工的顺利进行。
以下是一些常见的施工准备工作:1.场地准备:清理施工场地,确保没有障碍物和杂物阻碍旋挖钻孔机的操作。
2.设备检查:检查旋挖钻孔机的各项设备是否正常运行,如发动机、液压系统等。
3.安全措施:根据施工现场的特点制定安全措施,确保工作人员的安全。
施工步骤旋挖钻孔机的施工可以分为以下几个步骤:步骤一:确定钻孔位置根据设计要求,在施工现场确定钻孔的位置和深度。
通常使用测量仪器确定位置,并在地面上做好标记。
步骤二:准备钻孔机将旋挖钻孔机移动到施工现场,并将其固定在合适的位置。
检查钻孔机的设备是否齐全,并做好润滑工作。
步骤三:进入挖掘阶段1.开始钻孔:操作旋挖钻孔机,将钻柱和切割刀具降低到地面上。
开始旋转钻柱,并逐渐加压,以实现切割和挖掘土壤。
2.清理钻孔:使用旋挖钻孔机自带的清理装置清理钻孔中的碎屑和泥浆。
通过泵送清水来冲洗钻孔,确保孔壁干净。
步骤四:钻孔完成当达到设计要求的钻孔深度后,停止钻孔操作。
使用测量工具检查钻孔的深度和直径,确保符合设计要求。
步骤五:撤离钻孔机完成钻孔后,将旋挖钻孔机撤离施工现场。
注意安全操作,以避免意外事故的发生。
施工注意事项在进行旋挖钻孔机施工时,需要注意以下事项:1.安全第一:严格遵守安全规定,佩戴好安全装备,并对施工现场进行安全检查。
2.维护保养:定期检查旋挖钻孔机的设备,并做好润滑、维护和保养工作,确保设备的正常运行。
3.施工质量控制:根据设计要求进行钻孔,确保钻孔的深度和直径符合要求。
4.施工速度控制:根据场地条件和土壤的特性,控制旋挖钻孔机的转速和进给速度,以避免过快或过慢造成施工质量问题。
5.环境保护:施工过程中产生的碎屑和泥浆应妥善处理,避免对周围环境造成污染。
旋挖钻机干孔法成桩施工工艺流程
旋挖钻机干孔法成桩施工工艺流程旋挖钻机是一种常用的桩工机械,广泛应用于建筑施工中的桩基工程。
旋挖钻机干孔法成桩施工工艺流程如下:一、施工准备:1.对施工现场进行勘察并确定桩基位置和孔径尺寸。
2.将旋挖钻机安装在施工现场,并对其进行调试和检测,确保设备正常运行。
3.准备施工材料,包括钻头、钢筋、混凝土等。
二、标定孔位:1.根据设计要求,在施工现场标定桩基的位置和孔位。
2.使用标杆和测量工具,将每个桩基的中心点标定并确定。
三、施工孔口:1.使用旋挖钻机附带的锚杆,将孔口拓宽到设计要求的尺寸。
2.在孔口边缘处,使用水泥浆封堵,防止土层坍塌。
四、钻孔:1.将旋挖钻机附带的钻头安装到旋挖钻机上,并调整钻头到位。
2.钻孔时,根据设计要求和施工现场的情况,选择合适的钻孔参数,如转速、扭矩等。
3.在钻杆逐渐下降的过程中,旋挖钻机将土层取出,形成孔洞。
五、清理孔口:1.钻孔完成后,使用旋挖钻机将孔中的土层清理出来,以防止对后续施工造成影响。
2.清理孔口时,可使用水泥浆或清水进行冲洗,以清除孔洞中的泥浆和杂物。
六、灌注混凝土:1.在清理完孔口后,立即进行混凝土灌注。
2.将混凝土使用输送泵或人工方式送入钻孔中,确保孔洞充满混凝土。
3.在灌注混凝土的同时,采取振捣或钻搅的方式,以保证混凝土的均匀性和牢固性。
七、安装钢筋:1.在混凝土灌注前,按照设计要求,在孔洞中布设钢筋。
2.钢筋的布设要符合标准规范,并按照设计要求进行连接和固定。
八、整理孔口:1.在混凝土凝固后,对孔口进行整理和处理。
2.可采用刷碴、抹平、修整等方式,使孔口平整、光滑。
九、验收:1.对施工完成的桩基进行验收,包括桩基质量、尺寸、平整度等方面。
2.对不合格的桩基进行整改,直至满足设计要求。
以上是旋挖钻机干孔法成桩施工工艺流程的基本步骤。
在实际施工中,还需要根据具体情况和项目要求进行调整和改进。
同时,施工过程中需要注意安全操作,确保人员和设备的安全。
旋挖钻机四大施工工艺
旋挖钻机四大施工工艺四大施工工艺分为:干成孔工艺、泥浆静压工艺、套管工艺、混凝土造壁工艺旋挖钻机是一种适合建筑基础工程中成孔作业的施工机械.广泛用于市政建设、公路桥梁、高层建筑等地基础施工工程,配合不同钻具,适应于干式(短螺旋),或湿式(回转斗)及岩层(岩心钻)的成孔作业,旋挖钻机具有装机功率大、输出扭矩大、轴向压力大、机动灵活,施工效率高及多功能特点。
旋挖钻机适应我国大部分地区的土壤地质条件,使用范围广,基本可满足桥梁建设,高层建筑地基础等工程的使用.目前,旋挖钻机已被广泛推广于各种钻孔灌注桩工程。
因此对旋挖钻机的施工工艺进行技术上探讨有着十分重要的意义。
干成孔工艺一、干成孔特点1、由于地质坚固密实,钻进时无需其他辅助成孔材料或者设备,直接钻进即可。
干成孔工艺是旋挖施工中最简单的工艺,其特点是:工艺简单、施工成本低。
2、干成孔工艺针对硬塑、坚固的地质,有无地下水均可,但最好没有地下水。
在采取干成孔工艺前,必须掌握岩土及地下水状况,以不塌孔为前提。
、干成孔优缺点1、干成孔缺点:虽然无需担心塌孔问题,但由于失去水和泥浆的润滑软化、降温及缓冲,某些地层钻进阻力提升,特别是密实的干土、粗砂层尤为明显,出现倒渣困难,加剧钻齿损耗及钻杆振动。
2、干成孔优势:除了工艺简单、施工成本低外,在特定地质情况下,由于泥岩遇水软化,泥浆润滑,形成打滑、塞齿及湖底现象。
而干成孔可消除上述现象,提升剪切破碎效率。
泥浆静压工艺一、泥浆静压作用泥浆压强支撑孔壁,防止孔壁出现缩径、塌孔、埋钻等施工质量问题及事故。
二、泥浆三项指标1、泥浆压强2、泥浆护壁3、含砂率4、泥浆三件套:泥浆比重计、泥浆黏度计、含砂率测定计。
三、泥浆其他作用泥浆比重、黏度及含砂率是泥浆作用中的重要参数,是保护成孔质量及设备人员安全的保障。
但除了支撑和护壁,泥浆还有其他多项作用,在不同地质及地下水工况下,分别起到不同作用,包括:悬浮、润滑、降温、减震、浮力和软化等。
旋挖钻机施工工艺及控制(全文)
旋挖钻机施工工艺及控制(全文)范本一:旋挖钻机施工工艺及控制1.引言该文档旨在介绍旋挖钻机施工工艺及控制的相关知识,为工程施工人员提供参考。
本文将详细介绍旋挖钻机的工作原理、施工准备、施工步骤以及操作控制等内容。
2.旋挖钻机工作原理旋挖钻机是一种常用的基础施工设备,其工作原理主要包括旋转钻杆、沉静钻孔和提取钻杆。
旋挖钻机通过旋转钻杆带动钻头旋转,同时利用沉静钻孔法进行土壤钻孔,最后通过提取钻杆将土壤提取出来。
3.施工准备3.1 确定钻孔位置和孔径。
3.2 准备所需材料和设备,包括旋挖钻机、钻动力、土方处理设备等。
3.3 进行现场勘测,了解地质情况和环境条件。
3.4 制定施工方案,确定施工步骤和施工控制措施。
4.施工步骤4.1 设备安装与调试4.2 清理施工现场,确保安全。
4.3 进行土壤钻孔,根据实际情况选择钻孔方式。
4.4 提取钻杆,将土壤清理干净。
4.5 进行土壤处理和处理措施。
5.操作控制5.1 确保施工人员具备操作技能和安全意识。
5.2 严格按照施工方案进行施工,确保施工质量。
5.3 加强现场管理,保持施工现场整洁。
5.4 定期检查设备,确保设备处于正常工作状态。
附件:本文档涉及的附件包括施工方案、现场照片等相关资料。
法律名词及注释:1. 施工方案:根据相关法律法规要求制定的施工方案,包括施工步骤、施工控制措施等内容。
2. 设备安装与调试:安装设备并进行必要的调试,确保设备正常工作。
3. 土壤处理:根据土壤性质和环境要求进行土壤处理,包括堆放、消纳等措施。
范本二:旋挖钻机施工工艺及控制1.简介本文档旨在提供旋挖钻机施工工艺及控制的详细信息,以指导施工人员进行相关工作。
内容涵盖旋挖钻机的工作原理、施工准备、施工步骤和操作控制等方面。
2.工作原理旋挖钻机通过旋转钻杆驱动钻头旋转,利用沉静钻孔法进行土壤钻孔,再通过提取钻杆将土壤提取出来。
该工艺基于旋转力和冲击力的协同作用,快速而高效地完成工程施工。
旋挖钻机四大施工工艺
旋挖钻机四大施工工艺四大施工工艺分为:干成孔工艺、泥浆静压工艺、套管工艺、混凝土造壁工艺旋挖钻机是一种适合建筑基础工程中成孔作业的施工机械.广泛用于市政建设、公路桥梁、高层建筑等地基础施工工程,配合不同钻具,适应于干式(短螺旋),或湿式(回转斗)及岩层(岩心钻)的成孔作业,旋挖钻机具有装机功率大、输出扭矩大、轴向压力大、机动灵活,施工效率高及多功能特点。
旋挖钻机适应我国大部分地区的土壤地质条件,使用范围广,基本可满足桥梁建设,高层建筑地基础等工程的使用.目前,旋挖钻机已被广泛推广于各种钻孔灌注桩工程。
因此对旋挖钻机的施工工艺进行技术上探讨有着十分重要的意义。
干成孔工艺一、干成孔特点1、由于地质坚固密实,钻进时无需其他辅助成孔材料或者设备,直接钻进即可。
干成孔工艺是旋挖施工中最简单的工艺,其特点是:工艺简单、施工成本低。
2、干成孔工艺针对硬塑、坚固的地质,有无地下水均可,但最好没有地下水。
在采取干成孔工艺前,必须掌握岩土及地下水状况,以不塌孔为前提。
二、干成孔优缺点1、干成孔缺点:虽然无需担心塌孔问题,但由于失去水和泥浆的润滑软化、降温及缓冲,某些地层钻进阻力提升,特别是密实的干土、粗砂层尤为明显,出现倒渣困难,加剧钻齿损耗及钻杆振动。
2、干成孔优势:除了工艺简单、施工成本低外,在特定地质情况下,由于泥岩遇水软化,泥浆润滑,形成打滑、塞齿及湖底现象。
而干成孔可消除上述现象,提升剪切破碎效率。
泥浆静压工艺一、泥浆静压作用泥浆压强支撑孔壁,防止孔壁出现缩径、塌孔、埋钻等施工质量问题及事故。
二、泥浆三项指标1、泥浆压强2、泥浆护壁3、含砂率4、泥浆三件套:泥浆比重计、泥浆黏度计、含砂率测定计。
三、泥浆其他作用泥浆比重、黏度及含砂率是泥浆作用中的重要参数,是保护成孔质量及设备人员安全的保障。
但除了支撑和护壁,泥浆还有其他多项作用,在不同地质及地下水工况下,分别起到不同作用,包括:悬浮、润滑、降温、减震、浮力和软化等。
旋挖钻施工工艺方法
旋挖钻施工工艺方法旋挖钻是一种常见的地下工程施工方法,通常用于建筑基础的钻孔和土方开挖作业。
下面将详细介绍旋挖钻的施工工艺方法。
一、施工准备1.确定施工现场布置和标志,确保施工方向和孔位准确。
2.检查和保养旋挖钻设备,确保设备正常工作。
3.设置临时透水防护措施,以防止施工过程中发生地下水涌入。
二、孔位测量1.根据工程设计要求,测量和标记孔位。
2.使用测深仪等工具进行钻孔孔位的精确测量。
三、施工孔预留1.使用护坡机等工具在孔位附近清理现场,以确保无障碍施工。
2.根据孔径和孔位要求,在地面上进行孔预留,并设置安全保护措施。
四、孔钻作业1.将旋挖钻机移至孔位上,根据施工现场布置需要,进行支架、平衡和固定等操作。
2.按照设计要求和现场情况,逐步钻进,同时喷浆以稳定孔壁。
3.钻进过程中,根据土质情况和孔径要求,选择不同的钻头和钢套,并进行必要的更换。
4.当达到设计孔深后,停止钻孔作业。
五、孔清孔1.在保持钻孔孔壁稳定的情况下,使用空心螺旋输送机或泥浆泵进行孔清孔。
2.清除钻孔中的岩屑和泥浆,确保孔壁清洁。
六、送筒和嵌入筒1.根据设计要求,选择合适的矩形钢筒或圆形钢管,将其嵌入到孔内。
2.在矩形钢筒或圆形钢管上固定注浆管,并进行必要的密封处理。
七、孔桩灌浆1.使用注浆泵和注浆泥浆,将浆液送入注浆管,从底部开始灌浆。
2.同时进行回换法灌浆,确保孔桩注浆均匀且无空隙。
3.灌浆过程中,根据需要逐步回挺注浆管,以控制注浆压力。
八、孔桩检测1.完成孔桩注浆后,进行孔桩的静载试验、锚杆拉拔试验等。
2.根据试验结果,评估孔桩质量和承载力,并进行必要的调整和加固。
九、孔桩挖土1.挖土断面的划定根据设计要求及现场实际变化,采用挖土机、推土机等机械进行挖土作业。
2.挖土过程中,注意土方坡度的控制,确保施工安全。
以上是旋挖钻施工的一般工艺方法,不同工程场景和实际情况可能会有所不同。
在实际施工中,应根据具体情况制定施工方案并严格执行,以确保施工质量和安全。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
----------------------------------------------
8
-------------
----------------------------------------------
9
-------------
----------------------------------------------
3桩位放线:桩位确定后,利用十字线放出 四个控制桩位,并以四个控制桩为基准进 行埋设护筒
----------------------------------------------
2
-------------
旋挖施工
3钻机到位 4埋设护筒
护筒直径要比桩基孔径大100——150MM,每节 护筒长度1,5-3.0M,护筒至少高出地面30CM,具 体情况试情况而定 埋设护筒的作用:A控制桩位,导正钻具B保护孔 口,防止孔口土层坍塌C提高孔内的水头高度, 增加对孔壁静水压力以稳定孔壁D护筒顶面可作 为测量钻孔深度 钢筋笼下放深度 ,混凝土面位置 及导管埋设的基准面。护筒埋设后要复测桩位 更换钻头(钻头的选择,摩阻钻和机锁钻)
----------------------------------------------
5
-------------
灌注砼
9下放钢筋笼(监理监测) 10下放导管 导管要定期进行水密性试验,下导管前要检查是
否漏气、漏水和变形,是否安放了“O”形密封 圈。
导管要依次下放,全部下入孔内后,应放到孔 底,以便核对导管长度及孔深,然后提起30~ 50cm,进行二次清孔。 11二次清孔:导管下入孔内后,通过特殊接头将 泥浆和导管连接,进行正循环清孔,确保孔底 成 渣符合设计要求
10
-------------
----------------------------------------------
11
-------------
----------------------------------------------
12
-------------
----------------------------------------------
----------------------------------------------
3
-------------
5制备泥浆:泥浆由粘土、清水、化学处理剂(膨 润土)按一定比例调制而成在
作用:维持一定的水头高度,形成对孔壁的静水 压力防止孔壁坍塌,泥皮阻止孔壁内外相互渗透, 保护孔壁
如果需要要打降水井需打降水井
22cm,首批混凝土必须保证封底成功;
(3)混凝土浇筑必须连续作业,严禁中断浇筑; (4)浇筑过程中应有专人记录,以防导管提升过 猛或导管埋入过深,造成断桩;
----------------------------------------------
7
-------------
(5)灌注桩的顶面标高应比设计值高50~ 100cm,以确保桩顶混凝土的质量。、提取 导管
桩基础
旋挖钻机用于桩基础现场灌注桩钻孔施工 的桩工机械
桩基础的分类
桩基础
预制桩
灌注桩
摩擦桩
端承桩
----------------------------------------------
1
-------------
旋挖施工前的准备
1勘测做出工程地质水文地质勘测报告 2 场地平整:三通一平:水电路高压线, 地下光纤水管等保证旋挖钻机场地应平整 夯实,避免在钻进过程中产生沉陷
----------------------------------------------
6
-------------
12 水下混凝土浇筑:制作混泥土试块、
是最后一道关键性的工序,施工质量将
严
重影响灌注桩的质量,所以在施工中必 须注意以
下几点: (1)导管必须严密,长度适中,保证底端距孔底
30~50cm; (2)混凝土拌和必须均匀,坍落度控制在18~
13
-------------
----------------------------------------------
14
-------------
----------------------------------------------
15
ห้องสมุดไป่ตู้
-------------
----------------------------------------------
6钻进作业 钻进取土分析
注意事项:钻进过程中应严格控制钻进深度,避 免钻进尺度大,形成埋钻事故;若升降钻斗速度 过快,孔内由于负压力可能导致缩径、坍塌
----------------------------------------------
4
-------------
7成孔检测:测量孔深,垂直度,直径 8钻至设计孔深,第一次清孔(监理检测)
16
-------------
----------------------------------------------
17
-------------
