检修全自动洗衣机水位开关及水位传感器的结构与常见故障

检修全自动洗衣机水位开关及水位传感器的结构与常见故

障

一、水位开关水位开关是波轮式全自动洗衣机控制洗涤桶中水量的电气元件，水位开关主要由杠杆、导管、调节螺钉、压力弹簧、凸轮、顶芯、开关小压簧、动簧片、塑料盘、橡胶膜、气室、压力软管（导压管）、连接套、气嘴、常开触点、常闭触点组成，如图1所示。水位开关通过导压管（压力软管）与洗衣机外桶上的气室连接，而气室是与外桶底部连通的，如图2所示。在洗衣机洗涤工作过程中，当进水电磁阀向洗涤桶内进水时，桶内的水面会不断地升高，在它超过外桶底部的气室入口时，气室内的空气被压缩，气压也随着增大，水位开关内的橡皮膜被气压推动逐渐向上运动，带动水位开关内部触点通断；当排水时，桶内的水位逐渐下降，气压也随之下降，当压力下降到水位开关的触点复位点时，触点动作，接通脱水电路，开始脱水。

水位开关凸轮轴的顶端装有水位旋钮，用户可以通过拧动旋钮来设定水位，当凸轮轴转动时，凸轮的a,b,c,d,e,f六个点分别与杠杆接触，如图3所示。杠杆在不同位置时压力弹簧的压力也不相同，开关闭合点和复位点也不相同，因此形成高、中、低等不同的水位，同时水位开关还设置了补进水功能，若开始洗涤后，用户感觉水位不够，可以将旋钮拧到'

补进水'位置，就开始补水，手松开后，停止补水。二、水位传感器带有模糊控制的电脑全自动洗衣机多采用

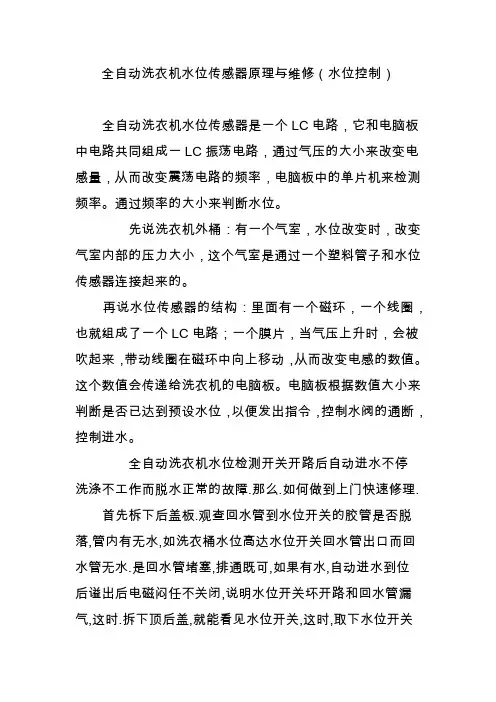

水位传感器来控制水位，水位传感器与水位开关的作用相当，能更加准确地控制水位，一般具有10挡水位或15挡水位，而水位开关最多只具有三四挡水位，因此水位传感器在电脑全自动洗衣机中被越来越广泛采用。水位传感器的结构如图4所示，橡胶隔膜的作用是密封气室；弹簧的作用是以一定的弹力压在橡胶隔膜上，将橡胶隔膜的非线性变化转变成磁芯的线性位移变化，同时对磁芯的抖动现象起阻尼作用；磁芯的作用是在周围产生磁场，通过它上下的移动来改变电感线圈的电感量。电感线圈与电容组成LC振荡电路，如图

5所示，通过电感线圈电感量的变化，改变其振荡电路的振荡频率；调整螺钉可以调整水位传感器的精度。电路中虚线框内的元件安装在水位传感器外壳上，虚线框内电路由反相器1,2，电阻R1,R2，电容C1,C2，电感线圈L组成基本LC振荡电路，反相器3将振荡电路输出的非数字脉冲信号，送到单片机IC中。反相器1-3是数字电路，输入端为高电平时，输出端为低电平，反之输入端为低电平时，输出端为高电平。由于R1,R2两个电阻加在反相器1,2的输入和输出两端，使反相器工作特性发生变化，并使该电路工作在线性放大区，电路对输入信号有近10倍的放大作用。
