电镀铜材料
《电镀铜技术》课件
目录
CONTENTS
• 电镀铜技术概述 • 电镀铜的工艺流程 • 电镀铜的设备与材料 • 电镀铜的环保与安全 • 电镀铜的发展趋势与未来展望
01 电镀铜技术概述
CHAPTER
电镀铜的定义
电镀铜是一种通过电解方法在金属表面沉积一层铜的过程。
电镀铜技术广泛应用于电子、航空航天、汽车、建筑等领域 。
分类处理
电镀铜废弃物应按照危险废物和一般废物的分类原则进行 分类处理。危险废物应交由有资质的单位进行处置,一般 废物可按照当地有关规定进行处置。
合理利用
对于可回收利用的电镀铜废弃物,应进行合理利用,减少 资源浪费。
规范处置
对于不能回收利用的电镀铜废弃物,应按照国家和地方有 关规定进行规范处置,防止对环境造成二次污染。 Nhomakorabea调整pH值
通过加入酸或碱调整溶液 的pH值,保持电镀液的稳 定性。
电镀铜的操作步骤
挂具准备
根据工件形状和大小,选择合适 的挂具,确保工件在电镀过程中 稳定悬挂。
电镀液的加热
将电镀液加热至适宜的温度,以 提高电镀效率和镀层质量。
通电电镀
将工件浸入电镀液中,通过直流 电源通电进行电镀。控制电流密 度、电镀时间和温度等参数,以 获得良好的镀层质量。
03
汽车行业
电镀铜被用于汽车零部件的制造 ,以提高耐腐蚀性和外观质量。
02
航空航天
电镀铜被用于制造高性能的航空 航天材料,以提高耐腐蚀性和导
电性。
04
建筑行业
电镀铜被用于建筑装饰和结构件 的制造,以提高耐腐蚀性和美观
度。
02 电镀铜的工艺流程
CHAPTER
前处理
表面清洁
电镀硫酸铜成分

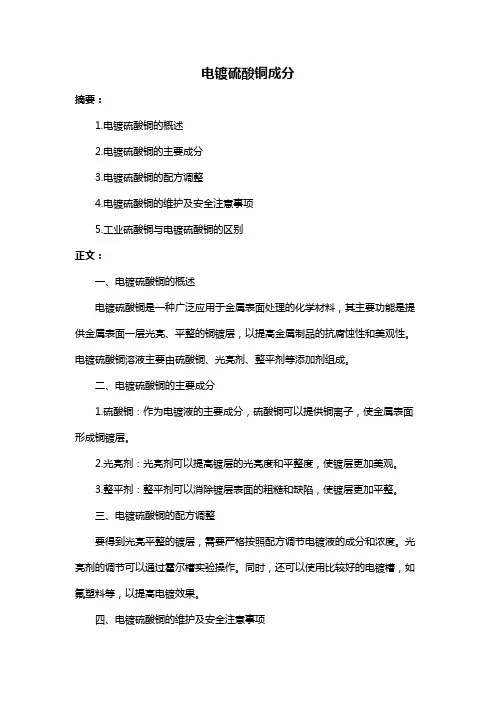

电镀硫酸铜成分
摘要:
1.电镀硫酸铜的概述
2.电镀硫酸铜的主要成分
3.电镀硫酸铜的配方调整
4.电镀硫酸铜的维护及安全注意事项
5.工业硫酸铜与电镀硫酸铜的区别
正文:
一、电镀硫酸铜的概述
电镀硫酸铜是一种广泛应用于金属表面处理的化学材料,其主要功能是提供金属表面一层光亮、平整的铜镀层,以提高金属制品的抗腐蚀性和美观性。
电镀硫酸铜溶液主要由硫酸铜、光亮剂、整平剂等添加剂组成。
二、电镀硫酸铜的主要成分
1.硫酸铜:作为电镀液的主要成分,硫酸铜可以提供铜离子,使金属表面形成铜镀层。
2.光亮剂:光亮剂可以提高镀层的光亮度和平整度,使镀层更加美观。
3.整平剂:整平剂可以消除镀层表面的粗糙和缺陷,使镀层更加平整。
三、电镀硫酸铜的配方调整
要得到光亮平整的镀层,需要严格按照配方调节电镀液的成分和浓度。
光亮剂的调节可以通过霍尔槽实验操作。
同时,还可以使用比较好的电镀槽,如氟塑料等,以提高电镀效果。
四、电镀硫酸铜的维护及安全注意事项
1.电镀硫酸铜的维护:按照产品的基本维护方法进行日常维护,并按照正确规则使用。
2.安全注意事项:电镀液中含有硫酸和铜离子等化学物质,对皮肤和眼睛有腐蚀性,应佩戴好防护设备。
同时,注意电镀液中是否有氰化物和六价铬等有害物质,如有,建议更换工作,并在一段时间后才能考虑生育。
五、工业硫酸铜与电镀硫酸铜的区别
工业硫酸铜和电镀硫酸铜的主要区别在于纯度。
工业硫酸铜的纯度较低,但常常被用来冒充电镀硫酸铜。
电镀铜晶体
电镀铜晶体随着现代科技的飞速发展,电镀技术作为一种常见的表面处理方法,被广泛应用于各个领域。
其中,作为一种重要的材料,具有许多优异的性能,因此备受关注。
本文将从电镀铜晶体的特性、制备方法、应用领域等方面进行深入探讨,旨在进一步了解并挖掘这一材料的潜力。
电镀铜晶体作为一种金属材料,具有较高的导电性和导热性,因此在电子行业、通信领域等得到广泛应用。
同时,它还具有良好的机械性能和化学稳定性,使其在制造工业中扮演着重要角色。
近年来,随着人们对高性能材料的需求不断增加,电镀铜晶体的研究也日益受到重视。
电镀铜晶体的特性主要包括晶粒尺寸、结晶形貌、电化学性能等方面。
晶粒尺寸是影响材料导电性能的重要因素之一,通常来说,晶粒尺寸越小,导电性能就越好。
在电镀铜晶体的制备过程中,控制晶粒尺寸是一个关键技术,可以通过调控电镀工艺参数、添加合适的添加剂等手段来实现。
此外,结晶形貌也对材料的性能有着重要影响,不同的结晶形貌可能导致材料的导电性能、机械性能等方面存在差异。
而电化学性能则关系到材料在电化学反应中的表现,包括导电性、耐腐蚀性等方面。
在电镀铜晶体的制备方法中,常用的包括化学沉积法、电化学沉积法等。
化学沉积法是将金属离子还原为金属的方法,通常需要在一定的温度、溶液中进行反应。
这种方法制备出的电镀铜晶体晶粒尺寸较小,结晶形貌较规整,广泛应用于微电子器件、光学镀膜等领域。
而电化学沉积法则是通过在电解质溶液中施加电场,使金属离子在电极表面沉积形成金属。
这种方法制备的电镀铜晶体具有较好的纯度和致密性,适用于要求较高的电子元器件制造。
除了制备方法外,电镀铜晶体的应用领域也是一个备受关注的研究方向。
目前,电镀铜晶体广泛应用于电子器件、通信设备、汽车零部件等领域。
在电子器件中,电镀铜晶体常用于印制电路板、集成电路封装等领域,其优良的导电性能和机械性能使得器件性能得到提升。
在通信设备领域,电镀铜晶体则主要用于微波天线、光纤接头等部件的制造,其高频性能和耐腐蚀性得到了广泛认可。
电镀铜锡合金
• 低锡青铜含锡质量分数在8%~15%,镀层呈黄色,对钢铁 基体为阴极镀层,硬度较低,有良好的抛光性,在空气中 易氧化变色而失去光泽,因此表面必须套铬,套铬后有很 好的耐蚀性,是优良的防护装饰性底镀层或中间镀层。低 锡青铜现已广泛应用于日用五金、轻工、机械,仪表等工 业中。
• 中锡青铜含锡质量分数为15%~40%,镀层呈金黄色。其硬 度和耐蚀性介于低锡于高锡之间,光亮金黄色镀层通常含 30%~35%的锡。中锡青铜套铬时容易发光和色泽不均匀, 故在工业上应用不多。
阳极的影响
电镀低锡青铜多用铜锡合金可溶性阳极,其阳极溶解曲线比 较复杂。当电解液中的铜含量为18.4g/L锡28g/L、游离氰化钾 27.2g/L,游离氰化钠13.2g/L时,测得的合金阳极极化曲线如 图7-13所示。 在ab段电位下,铜以一价铜离子形式进入溶液,而锡则 以二价锡离子形式溶解哦i,随电流密度升高,电位上升至某 数值,出现电位第一次突跃,在bc段电位下,铜一一价,锡 以四价形式溶解,这时阳极上出现黄绿色的膜,此时阳极处 于半钝化状态。
改变电解液中金属离子的总浓度(金属离子浓度 比不变),对合金镀层成分的影响不大,它主要 影响阴极的电流效率。当总浓度提高时,阴极的 电流效率有所提高,但总浓度不能过高,否则镀 层结晶粗糙。 电解液中铜和锡的含量比,对合金镀层成分影响 较大,如图7-8。通常降低电解液中铜与锡的含量 比,镀层中铜含量下降,而锡含量升高。这是因 为含金沉积的阴极极化增大,使沉积电位向负方 向偏移,有利于锡的析出,因而,合金中锡的含 量升高。为了获得含锡量为10-15%的低锡铜合 金,电解液中应维持Cu:Sn为3:1。
电镀铜基合金
电镀铜-锡合金
电镀铜基合金
• 概述 电镀铜合金可以提高硬度(如作为装饰性的仿古镀 层,仿金镀层等)以及获得其他特殊的性能。 • 电镀铜合金在生产中应用较多的为 铜锌(黄铜)、铜锡合 金(青铜)和仿金镀层。
半导体电镀中类别
半导体电镀中类别
半导体电镀是一种重要的制造工艺,其目的是在半导体器件表面形成金属薄膜,以实现不同器件之间的电连接或作为电极。
根据金属材料的不同,半导体电镀可以分为以下几类:
1. 铜电镀:铜是一种常见的半导体电镀金属,被广泛应用于半导体器件的制造中。
铜电镀可分为硫酸铜电镀、醋酸铜电镀、氯化铜电镀等。
2. 镍电镀:镍电镀具有较好的耐腐蚀性和导电性,在半导体制造中被用作金属膜的保护层和连接层。
3. 铬电镀:铬电镀主要用于制造光刻掩膜和光刻模板等器件,具有较好的耐腐蚀性和抗磨损性。
4. 银电镀:银电镀具有较好的导电性能和较高的光反射率,常用于制造光电器件和光学器件。
5. 钨电镀:钨电镀具有较高的熔点和硬度,被广泛应用于半导体器件的制造中。
综上所述,不同的金属材料在半导体电镀中具有不同的应用场景和优劣势,选择合适的金属材料进行电镀是半导体制造中的重要环节之一。
- 1 -。
酸性电镀铜基本资料
酸性电镀铜基本资料酸性电镀是金属电镀中最常见的一种方法,其中酸性电镀铜具有广泛的应用,尤其在电子、电器行业中,它是最常用的一种电镀,也是生产中必不可少的一种材料之一。
在本文中,我们将讨论关于酸性电镀铜的基本资料。
1. 什么是酸性电镀铜?酸性电镀铜是通过电解过程在铜的表面镀上一层铜。
这个过程涉及到将铜铸坯在一个电解槽中作为阳极,将电解液放在槽中,然后将铜板放置在电解槽中作为阴极。
在这个过程中,电流通过电解液,金属离子被释放,并沉积在铜板的表面。
2. 酸性电镀铜的优点酸性电镀铜在制造电子和电器方面具有许多优点,这些优点使其成为行业中的首选材料之一。
以下是酸性电镀铜的优点:- 良好的导电性能:铜本身是良好的导电性材料,因此酸性电镀铜也有相同的特性。
- 良好的可塑性:酸性电镀铜不仅具有良好的导电性,而且具有优秀的可塑性,在制造电器和电子元件时非常常用。
- 耐蚀性:酸性电镀铜的抗氧化性能非常好,不容易被腐蚀,也不容易受到氧化的影响。
3. 酸性电镀铜电解液成分酸性电镀铜的电解液通常包括铜盐、硫酸和硫酸氢钾。
钠盐也可用于电解液中。
这些成分的配比会影响电镀过程的速度和均匀度。
4. 酸性电镀铜的应用酸性电镀铜广泛应用于电子、电器、汽车电器、医疗、电信等行业。
酸性电镀铜可以用于生产PCB、板载器件、关闭器件、绕线线材、高真空管子等组件。
5. 酸性电镀铜的工艺流程酸性电镀铜的工艺流程包括以下步骤:- 表面处理:搓洗、除油、除氧。
- 浸泡镀前处理:微酸洗、活化药水处理、精洗。
- 镀铜处理:控制铜离子浓度、温度、PH值和电流密度。
- 机械抛光:通过磨光、抛光来得到光滑的表面。
- 镀后处理:包括酸洗、清洗、热退火、冷浸镀等处理方式。
6. 酸性电镀铜的缺陷尽管酸性电镀铜有许多优点,但它也存在一些缺点。
最大的缺点之一是在电镀厚度较大的情况下,不容易形成均匀的表面。
此外,它对环境的影响比较大。
结论总之,酸性电镀铜是制造电子和电器中应用最为广泛的一种材料之一。
电镀铜的要求
电镀铜的要求电镀铜是一种将铜沉积在物体表面的电化学过程,广泛应用于金属加工、电子、电器、汽车等行业。
电镀铜的要求主要包括镀层的厚度、均匀性、附着力、光亮度以及耐腐蚀性等方面。
镀层的厚度是衡量电镀铜质量的重要指标之一。
一般来说,镀层的厚度应满足工程要求,不同行业、不同产品对镀层厚度的要求也有所不同。
在电子行业中,对于电子器件的接触材料,要求镀层薄而均匀,一般在几微米到几十微米之间;而在汽车制造中,对于车身零部件的防锈保护,要求镀层厚度较大,一般在几十微米到几百微米之间。
镀层的均匀性也是电镀铜的重要要求之一。
均匀的镀层可以确保物体表面的铜分布均匀,避免出现镀层薄厚不一的情况。
在电子行业中,均匀的镀层可以确保电子器件的接触性能稳定;在汽车制造中,均匀的镀层可以确保车身零部件的防锈性能一致。
镀层的附着力也是电镀铜的重要指标。
良好的附着力可以确保镀层与基材之间的结合牢固,不易剥落或脱落。
附着力的测试方法有多种,如剥离试验、冲击试验等。
合格的电镀铜应能通过这些测试,并保持良好的附着力。
光亮度也是电镀铜的重要要求之一。
一般来说,电镀铜的镀层应具有一定的光亮度,即表面应光洁、平整、无明显的凹凸和颗粒。
光亮度的要求与应用领域有关,对于一些高要求的产品,如高端电子器件、精密仪器等,要求镀层具有较高的光亮度,以保证产品外观质量。
电镀铜的耐腐蚀性也是需要考虑的重要因素。
镀层的耐腐蚀性主要取决于镀层的结构和成分。
一般来说,电镀铜具有较好的耐腐蚀性,可以在一定程度上保护基材不受腐蚀。
但对于一些特殊环境下的应用,如海洋环境、酸碱腐蚀环境等,可能需要采用特殊的电镀工艺或添加合适的添加剂,以提高镀层的耐腐蚀性。
电镀铜的要求主要包括镀层厚度、均匀性、附着力、光亮度和耐腐蚀性等方面。
在实际应用中,根据不同行业和产品的需求,可以制定相应的电镀工艺,以满足各项要求。
通过科学的电镀工艺和严格的质量控制,可以获得高质量的电镀铜产品,为各行各业提供优质的金属材料。
电镀铜工艺规范
电镀铜工艺规范ComPany DoCUment number : WUUT-WUUY-WBBGB-BWYTT-1982GT电镀铜工艺规范1主题内容及适用范围本规范规定了在金属零(部)件上电镀装饰和防护性铜层的通用工艺方法。
本规范适用于装饰、防护和工程用途的铜电镀层。
进行处理前前零(部)件表面状态应符合《金属零(部)件镀覆前质量控制要求》中相应规定。
本规范不适用于电铸用的铜镀层。
2引用标准HB 5034零(组)件镀覆前质量要求HB 5037铜镀层质量检验HB 5064铜及铜合金钝化膜层质量检验HB 5065铜及铜合金氧化膜层质量检验HB 5226金属材料和零件用水基清洗剂技术条件HB 5335电镀和化学覆盖工艺质量控制标准HB 5472金属镀覆和化学覆盖工艺用水水质规HB/Z 5081铜及铜合金化学钝化工艺HB/Z 5082铜及铜合金氧化工艺3主要工艺材料电镀铜所需主要工艺材料要求见表1。
表1主要工艺用材料4工艺过程1.1预镀鎳;1.2清洗;1.3镀铜;14清洗;1.5出光;1・6清洗;1-7钝化或氧化;18清洗;1.9下挂具;I lO清除保护物;1.11除氢;1.12检验;1.13油封。
2主要工序说明2.1预镀鎳按电镀暗鎳工艺执行(电镀暗鎳工艺条件见表2)表2电镀暗鎳工艺条件2.2电镀铜电镀铜工艺条件见表3表3电镀铜工艺条件2.3出光出光工作条件见表442.4钝化钝化工作条件见表552.5氧化为获得防护装饰性黑色氧化膜层,铜镀层可按HB/Z 5082进行化学或电化学氧化。
检验5.6.1铜镀层质量检验按HB 5037进行。
5.6.2铜镀层钝化膜质量检验按HB 5064进行。
563铜镀层氧化膜质量检验按HB 5065进行。
6质量控制槽液配制用水和清洗用水应符合HB 5472进行;电镀车间环境、设备、仪表及工艺过程等的质量控制按HB 5335及GJB480A进行。
7电镀液的配制根据欲配溶液体积计算好所需化学药品量,将硫酸铜用热蒸镭水(或去离子水)溶解,加入少量硫酸(化学纯或电池级,其数量约为需求量的1/10左右),以防止硫酸铜水解;加入L~lml∕L的双氧水(30%),加入lg∕L~2g∕L活性碳,搅拌半小时,静止数小时(最好过夜);过滤溶液,加入硫酸、光亮剂,搅拌均匀;取样分析,经调整试镀合格后即可投入生产。
电镀铜配方
电镀铜配方电镀铜是一种常见的表面处理工艺,它可以为金属表面提供一层均匀的铜镀层,以增加其外观美观性和耐腐蚀性。
在电镀铜的过程中,配方的选择非常重要,它直接影响到铜镀层的质量和性能。
下面将介绍一种常用的电镀铜配方及其工艺参数。
配方一:铜硫酸:200-250g/L硫酸:50-75g/L氯化钠:15-25g/L温度:20-30℃时间:3-5分钟电流密度:1-4A/dm²配方二:铜硫酸:150-200g/L硫酸:30-50g/L氯化钠:10-15g/L温度:25-35℃时间:2-4分钟电流密度:2-5A/dm²以上两种配方是常见的电镀铜配方,其中铜硫酸是铜离子的来源,硫酸用于维持溶液的酸碱度,氯化钠是用于调节电解液的离子浓度。
温度的选择要根据具体的工艺要求进行调整,一般常用的温度在20-35℃之间。
时间和电流密度的选择取决于镀层的厚度和表面质量的要求。
在电镀铜过程中,首先需要将金属基材进行表面处理,去除表面的油污和氧化物。
然后,将处理后的基材浸入电解液中,连接阳极和阴极至电源,施加适当的电流和时间,使铜离子在阳极上氧化,释放出铜离子,然后在阴极上还原为金属铜,形成均匀的铜镀层。
在实际操作中,需要注意以下几点:1. 配方中各种化学药品的浓度要精确控制,避免过高或过低导致镀层质量问题。
2. 温度的控制要稳定,过高或过低都会影响铜镀层的质量和外观。
3. 在电镀过程中,要保持电流密度均匀分布,避免产生过度镀晶或镀层不均匀现象。
4. 镀层的厚度和表面质量要根据具体的应用要求进行控制,以保证其耐腐蚀性和装饰效果。
除了上述的配方和工艺参数外,还有一些其他因素也会影响电镀铜的质量,如搅拌方式、阳极材料选择等。
在实际生产中,需要综合考虑这些因素,不断优化电镀工艺,以提高铜镀层的质量和生产效率。
电镀铜配方是电镀过程中至关重要的一环,它直接决定了铜镀层的质量和性能。
通过合理选择配方和控制工艺参数,可以获得均匀、致密、耐腐蚀的铜镀层,满足不同领域对金属表面处理的要求。
电镀镀铜原理
电镀镀铜原理电镀是一种在金属表面沉积金属或合金的方法,其中电镀镀铜是一种常见的电镀工艺。
电镀镀铜是将铜盐溶液中的铜离子通过外加电流的作用,沉积在导电基底上的一种表面处理工艺。
电镀镀铜的原理主要包括电解液、阳极、阴极和外加电源四个方面。
首先,电解液是电镀过程中的重要组成部分。
电解液中的铜盐溶液是电镀镀铜的主要原料,其中包括硫酸铜、铜氨水等。
在电解液中,铜盐会分解成铜离子和阴离子,成为电镀的原料。
此外,电解液中还需要添加一定的助剂,如增塑剂、缓蚀剂等,以提高电镀的质量和效率。
其次,阳极是电镀过程中的正极,通常由铜制成。
在电镀过程中,阳极会释放出铜离子,补充电解液中的铜离子,以保持电解液中铜离子的浓度。
同时,阳极还会起到保护阴极的作用,防止阴极被氧化或腐蚀。
然后,阴极是电镀过程中的负极,通常由需要镀铜的基材制成。
在电镀过程中,阴极会吸引电解液中的铜离子,使其沉积在基材表面,形成一层均匀的铜镀层。
通过控制电镀时间和电流密度,可以控制镀层的厚度和质量。
最后,外加电源是电镀过程中的能量来源,通过外加电源提供稳定的电流和电压,使阳极和阴极之间建立电场,促使铜离子在阴极表面沉积成铜镀层。
外加电源的稳定性和控制能力对电镀的质量和效率有着重要的影响。
总的来说,电镀镀铜的原理是通过电解液中的铜盐溶液,利用外加电源的作用,使阳极释放铜离子,阴极吸引铜离子,最终在导电基底上沉积成一层均匀的铜镀层。
这种电镀工艺可以提高基材的导电性、耐腐蚀性和外观质感,广泛应用于电子、通讯、汽车等领域。
通过了解电镀镀铜的原理,我们可以更好地掌握电镀工艺的核心技术,提高电镀产品的质量和生产效率,满足不同领域对于镀铜产品的需求。
同时,也可以更好地理解电镀过程中的各个环节,从而更好地解决电镀过程中可能出现的问题,保证电镀生产的顺利进行。
pcb电镀铜工艺参数
PCB电镀铜工艺参数主要包括以下几个方面:
1.电镀溶液的组成:PCB电镀铜常用的电镀溶液包括硫酸铜和硫酸体系,同时添加少量的氯离子作为辅助光泽剂和铜光剂。
硫酸铜和硫酸的浓度需要根据实际生产需要进行调整,一般硫酸含量在180克/升左右,硫酸铜含量在75克/升左右。
氯离子的添加量也需要根据实际情况进行调整,一般在3-5ml/L范围内。
2.电流密度和电镀时间:电流密度和电镀时间也是重要的工艺参数。
电流密度的大小直接影响电镀铜的厚度和沉积速度,而电镀时间的长度则决定了电镀铜的总厚度。
在实际生产中,需要根据所需的电镀铜厚度和生产效率来选择合适的电流密度和电镀时间。
3.温度和pH值:电镀溶液的温度和pH值也会影响PCB 电镀铜的效果。
一般来说,电镀溶液的温度维持在室温状态,而pH值则需要控制在一定的范围内,以保证电镀溶液的稳定性和电镀铜的质量。
4.添加剂:为了提高电镀铜的质量和稳定性,需要添加一些添加剂,如光泽剂、整平剂、润湿剂等。
这些添加剂的种类和添加量需要根据实际情况进行调整,以保证电镀铜的效果。
5.阴极材料和表面处理:在PCB电镀铜过程中,阴极材料和表面处理也是非常重要的因素。
常用的阴极材料包括纯铜板、镍板等,而表面处理则包括磨光、化学抛光、电抛光等。
这些因素都会影响电镀铜的质量和效果。
总之,PCB电镀铜工艺参数是一个复杂的过程,需要综合考虑多个因素,并根据实际情况进行调整和优化,以保证电镀铜的质量和效果。
电镀铜(一)
电镀铜(1)铜,元素符号Cu,原子量63.5,密度8.89克/厘米3,Cu2+的电化当量1.186克/安时。
铜具有良好的导电性和良好的机械性能,铜镀层也是如此,并且铜容易活化,能够与其它金属镀层形成良好的金属一金属间键合,从而获得镀层间的良好的结合力。
因此,镀铜在印制板制作过程中占有重要位置。
1、铜镀层的作用及对镀层,镀液的基本要求1.1镀铜层的作用在双面或多层印制板制作过程中,铜镀层的作用其一是作为孔的化学镀铜层(一般0.5-2微米)的加厚层,通过全板镀铜达到厚度5-8微米,一般称为加厚铜;其二是作为图形电镀Sn-pd或低应力镍的底层,其厚度可达20-25微米,一般称为图形镀铜。
随着印制板向高密度,高精度发展,对铜镀层的要求也越来越高。
1.2对铜镀层的基本要求1.2.1良好的机械性能镀层的机械性能主要指韧性,它是金属学上的概念。
在金属学中,金属的韧性是由相对伸长率和抗张强度来决定的,Tou=ξ.ó,式中To u一金属的韧性,ξ一相对伸长率,ó一抗张强度。
而相对伸长率ξ=(L-L0)/L0*100%, 是表示金属变形能力大小的物理量,而抗张强度是单位横截面上承受的位力,是表示表示金属抗变形能力的物理量。
从公式看出,韧性与金属的相对伸长率和抗张强度有关,是表示材料被拉断需要的总能量。
对铜镀层,一般要求相对伸长率不低于10%,抗张强度为20-50公斤/毫米2,以保证在波峰焊(通常260-2700C)和热风整平(通常2320C)时,不至于因环氧树脂基材与镀铜层膨胀系数的差异(环氧树脂膨胀系数12.8*10-5/0C,铜0.68*10-5/0 C,相差约20倍),而使镀铜层产生纵向断裂。
1.2.2板面镀层厚度(Ts)和孔壁镀铜层厚度(Th)之比接近1:1.只有板面及孔内镀层厚度均匀,才能保证镀层有足够的强度和导电生。
这就需要镀液有良好的分散能力和深镀能力。
1.2.3镀层与基体结合牢固,如果结合力不好,镀层起泡,脱皮都会导致线路板的报废1.2.4镀层有良好的导电性,这就要求镀层纯度要高,镀层中的杂质主要来源于电镀添加剂了阳极中的杂质。
电镀铜 阳极
电镀铜阳极
在电镀铜过程中,阳极材料的选择对于整个电镀过程的质量和效率至关重要。
电镀铜主要是通过电解过程在工件表面沉积铜层,这个过程中使用了两个电极:阳极(Anode)和阴极(Cathode)。
工件作为阴极,而阳极通常是铜材料,这样可以在电解过程中补充溶液中的铜离子。
阳极材料
电镀铜过程中常用的阳极材料是纯铜或铜合金,其目的是在电镀过程中逐渐溶解,以维持电镀液中铜离子的浓度。
使用纯铜作为阳极材料可以减少杂质的引入,提高镀层的纯度和质量。
阳极的作用
1. 补充铜离子:在电镀过程中,阳极缓慢溶解,释放出铜离子,补充到电镀液中,保持铜离子的浓度稳定。
2. 电流传导:阳极为电镀过程提供必要的电流,使得铜离子能够在电解液中迁移并在阴极(即工件表面)沉积形成铜层。
3. 控制电镀液的pH值和成分:通过阳极的溶解,可以在一定程度上帮助控制电镀液的化学成分和pH值,这对于保证镀层质量是非常重要的。
阳极的选择标准
纯度:高纯度的铜材料可以减少镀层中的杂质含量,提高镀层的导电性和光泽度。
形状和尺寸:阳极的形状和尺寸应根据电镀槽的大小和形状进行选择,以确保电流的均匀分布和铜离子的均匀释放。
可溶性:选择易于在电镀液中均匀溶解的材料,以避免阳极被动化或产生不必要的杂质。
电镀铜的质量不仅取决于阳极材料的选择,还受到电镀参数(如电流密度、温度、pH值等)和电镀液成分的影响。
因此,优化电镀过程条件和维护电镀液的稳定性对于获得高质量的镀层同样重要。
电镀铜的性能分析和影响因素
电镀铜的性能分析及影响因素(作者)摘要:关键词:英文摘要:0 绪论●电镀概述电镀是金属的化学和电化学防护方法的发展。
它是一种电化学过程,也是一种氧化还原过程。
通过这种电化学过程,使金属或非金属工件的表面上再沉积一层金属的方法就叫做电镀。
采用适当的工艺可以在金属或非金属工件的表面上获得所需要的不同种类的镀层,在国民经济的各个生产和科学发展领域里,如机械、无线电、仪表、交通、航空及船舶工业中,在日用品的生产和医疗器械等设备的制造中,金属镀层都有极为广泛而应用。
世界各国由于钢铁所造成的损失数据是相当惊人的,几乎每年钢铁产量的,三分之一由于腐蚀而报废,当然电镀层不可能完全解决这个问题,但是良好的金属镀层还是能在这方面做出较大贡献的。
电镀则是获得金属防护层的有效方法。
电镀方法所得到的金属镀层,结晶细致紧密,结合力良好,它不但具有良好的防腐性能,而且满足工业某些特殊用途。
●电镀的优缺点电镀具有其不能为化学镀代替的优点:(1)可以沉积的金属及合金品种远多于化学镀。
(2)价格比化学镀低得多。
(3)工艺成熟,镀液简单、易于控制。
尽管如此,电镀也有其自身的缺点:电镀只能在导体表面上进行,其结合力一般不及化学镀电镀铜的应用领域铜具有良好的导电、导热性能,质软而韧,有良好的压延性和抛光性能。
为了提高表面镀层和基体金属的结合力,铜镀层常用作防护、装饰性镀层的底层,对局部渗碳工件,常用镀铜来保护不需要渗碳的部位。
1)铜箔粗化处理铜箔是制造印制板的关键导电材料,但是印制板外层铜箔毛面在与绝缘基板压合制造覆铜板之前必须经过电镀铜粗化处理,使之具有一定的表面粗糙度,才能保证与基板有足够的粘合力。
铜箔的粗化处理通常分 2 步:一是在较低铜离子浓度高电流密度下的粗化处理,二是在高铜离子浓度低电流密度下的固化处理。
粗化处理过程中必须使用特殊的添加剂,否则铜箔在高温层压制造覆铜板时会出现“铜粉转移”现象,影响与基板的结合力,严重时会使线路从基板上脱落。
铜电镀工艺(3篇)
第1篇一、引言电镀作为一种表面处理技术,广泛应用于金属材料的表面处理领域。
铜电镀工艺作为电镀技术的重要组成部分,具有广泛的应用前景。
本文将详细介绍铜电镀工艺的基本原理、工艺流程、影响因素及应用领域。
二、基本原理铜电镀工艺是利用电解原理,在金属工件表面沉积一层铜的过程。
在电镀过程中,阳极(铜棒)溶解,铜离子迁移至阴极(工件)表面,并在工件表面还原沉积,形成均匀、致密的铜层。
电镀原理可用以下公式表示:阳极:Cu → Cu2+ + 2e-阴极:Cu2+ + 2e- → Cu三、工艺流程1. 工件预处理工件预处理是电镀工艺的第一步,主要包括清洗、除油、除锈、活化等步骤。
(1)清洗:去除工件表面的灰尘、油污等杂质,保证电镀质量。
(2)除油:采用有机溶剂或碱性溶液去除工件表面的油脂。
(3)除锈:使用酸液去除工件表面的氧化皮、锈蚀等。
(4)活化:在酸性溶液中,使工件表面形成一层活性膜,有利于铜离子的吸附。
2. 电镀液配制根据工件材料和电镀要求,选择合适的电镀液。
常用的铜电镀液有硫酸铜-硫酸溶液、硫酸铜-硫酸-酒石酸钾钠溶液等。
3. 电镀过程将工件放入电镀槽中,接通电源,调整电流密度、温度、时间等参数,使工件表面沉积一层均匀、致密的铜层。
4. 镀层后处理(1)清洗:去除工件表面的电镀液残留物。
(2)钝化:在酸性溶液中,使镀层表面形成一层钝化膜,提高镀层的耐腐蚀性。
(3)干燥:将工件置于干燥箱中,去除镀层表面的水分。
四、影响因素1. 电流密度:电流密度过高,镀层粗糙、不均匀;电流密度过低,镀层薄,耐腐蚀性差。
2. 温度:温度过高,镀层易产生针孔、气泡;温度过低,镀层沉积速度慢,易产生灰暗色。
3. 搅拌:搅拌速度过快,镀层易产生针孔、气泡;搅拌速度过慢,镀层易产生灰暗色。
4. 电镀液成分:电镀液成分比例不合适,镀层质量差。
五、应用领域1. 电子产品:如电子元器件、接插件、印刷电路板等。
2. 汽车零部件:如汽车发动机、变速箱、制动系统等。
电镀打铜底的作用
电镀打铜底的作用
电镀打铜底的作用是在物体表面形成一层均匀、牢固且导电性能良好的铜底层。
具体作用如下:
1.增强电导性能:铜是一种优良的导电材料,电镀打铜底可以
提高物体的导电性能,使电流能更好地在表面传导。
2.防锈蚀:铜具有一定的抗腐蚀性能,电镀打铜底形成的铜层
可以起到一定的防锈蚀作用,延长物体的使用寿命。
3.增加机械强度:电镀打铜底后的表面会形成一层均匀的铜层,从而增加物体的机械强度和硬度,提高其耐磨性和抗压性能。
4.提供良好的基底:电镀打铜底在制作其他金属的电镀层时,
可以提供一个良好的基底,使后续的电镀层更加牢固和均匀。
综上所述,电镀打铜底的作用是提高物体的导电性能、防锈蚀、增加机械强度,并提供一个良好的基底。
另外,电镀打铜底还具有以下作用:
5.改善外观:铜具有良好的光泽和金属色彩,电镀打铜底可以
使物体表面呈现出铜的金属质感,提升外观美观度。
6.增加附着力:电镀打铜底能够与物体表面形成牢固的结合,
增加金属电镀层与基材的附着力,使电镀层不易剥落或掉落。
7.提供电子屏蔽:铜底层能够提供一定的电子屏蔽效果,用于
电子器件或通信设备中,可以减少电磁干扰和信号干扰。
8.提高可焊性:铜是一种良好的焊接金属,电镀打铜底可以增
加物体表面与焊接材料的接触面积,提高焊接的可靠性和质量。
总的来说,电镀打铜底的作用包括改善外观、增加附着力、提供电子屏蔽、提高可焊性等多个方面,使得物体在导电性能、耐腐蚀性、机械强度、外观和使用可靠性等方面都得到提升。
电镀铜电极材料
电镀铜电极材料
电镀铜电极材料是一种常见的电极材料,它具有良好的导电性、耐腐蚀性和可塑性等优良性能,因此被广泛应用于电化学反应、电解、电镀等领域。
电镀铜电极材料的制备过程主要包括三个步骤:基材表面处理、电镀铜层沉积和后处理。
首先,需要对基材进行表面处理,以去除表面的氧化物、油脂和其他杂质,以保证电镀铜层的附着力和均匀性。
其次,将经过表面处理的基材浸入含有铜离子的电解液中,通过电流作用使铜离子还原成铜原子,并在基材表面沉积成一层均匀的铜层。
最后,对电镀铜层进行后处理,如清洗、烘干、抛光等,以提高其表面质量和光泽度。
电镀铜电极材料的应用十分广泛。
在电化学反应中,电镀铜电极材料可以作为阳极或阴极,参与电化学反应,如电解水制氢、电解盐酸制氯气等。
在电解中,电镀铜电极材料可以作为电解槽的电极,用于制备金属、合金、化学品等。
在电镀中,电镀铜电极材料可以作为电镀液中的阳极,用于在基材表面沉积一层均匀的铜层,以提高其耐腐蚀性、导电性和美观度。
电镀铜电极材料是一种重要的电极材料,具有良好的导电性、耐腐蚀性和可塑性等优良性能,被广泛应用于电化学反应、电解、电镀等领域。
随着科技的不断发展,电镀铜电极材料的应用前景将会更加广阔。
电镀铜电极材料
电镀铜电极材料随着现代电子技术的快速发展,电镀铜电极材料已成为电子行业中必不可少的重要材料。
作为电子元件制造中的重要胶合剂,电镀铜电极材料在电子产品的生产过程中起到了不可忽视的作用。
电镀铜电极材料是一种将铜沉积在导体表面的技术,通过电化学反应,将铜离子还原成固体铜,并形成一个铜层,以此保护基材。
在现代科技行业得到广泛应用,包括半导体制造、微电子制造和印刷电路板等领域。
电镀铜电极材料的组成主要是铜盐、添加剂和复配剂等。
其中,铜盐是指铜源,如硫酸铜和铜氯酸盐等。
添加剂是指对电镀过程中的化学反应起辅助作用的物质,如表面活性剂等。
而复配剂则是对添加剂的混合,可以增加电解液性质稳定性及电极反应的速度。
电镀铜电极材料的制造过程一般分为预处理、镀铜和后处理等几个步骤。
首先需要将工件清洗干净,并进行去污、去油、脱脂等处理,以确保基材表面的清洁度。
其次,通过电镀机组将铜离子还原成固态铜,并在基材表面形成一层均匀、致密的铜层。
最后,将加工好的铜层材料进行后处理,以提高其机械强度和耐腐蚀性能。
电镀铜电极材料的性能表现主要为电性能、机械性能和耐腐蚀性。
由于铜本身具有良好的导电性能和热导率,因此电镀铜电极材料可以有效地提高电路的电导率。
此外,铜层的厚度可根据需求进行调整,以满足不同电路的要求。
在机械性能方面,铜层具有较高的硬度、强度和韧性,可以有效地抵御外界因素对电路的影响。
而铜层薄膜的致密性也能有效地防止电路受到腐蚀的影响。
同时,电镀铜电极材料具有的良好的可加工性和可铆接性也是其得到广泛应用的原因。
总体而言,电镀铜电极材料作为电子行业中一种非常重要的材料,在现代科技行业发展中扮演着至关重要的角色。
随着电子技术的发展,电镀铜电极材料的应用前景越来越广阔,其在半导体、微电子、印刷电路板等领域的应用将越来越重要。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
电镀铜材料
1.电镀铜工艺
1.1电镀铜原理
借助外界直流电的作用,在电镀液中进行电解反应,使导电体例如金属的表面沉积一金属或合金层。
镀铜是电镀工业中使用最广泛的一种预镀层,包括锡焊件、铅锡合金、锌压铸件在镀镍、金、银之前都要镀铜,用于改善镀层结合力。
1.2常见电镀铜镀液
电镀铜镀液镀液特点
硫酸盐镀液镀液的分散能力和深镀能力比较好,电流效率高,成本较低;需在不同添加剂协同作用下方能达到所需效果,目前被广泛应用在电子行业
焦磷酸盐镀液20 世纪40 ~ 60 年代,电子行业基本上全用焦磷酸盐体系镀铜,镀液分散能力很好,但是镀层结合力差、镀液不稳定且维护困难、镀液的废水处理难度较大
氰化物镀液镀层结晶细致,镀液分散能力好,但是镀液有剧毒,废液处理困难,电子行业基本不用,其它行业也将逐渐淘汰
2.电镀铜材料及应用
铜镀层由于具有良好的可塑性、结合性及易抛光性,广泛用于装饰性保护镀层的底层,这样不但可以减少镀层孔隙,而且可以节约贵重金属的耗用量。
另外,由于碳在铜中扩散渗透困难,在工业生产中为了防止局部渗碳往往也要采用镀铜工艺。
因此,作为可以改变固体材料表面特性的镀铜工艺在工业上广泛采用。
电镀铜层因其具有良好的导电性、导热性和机械延展性等优点而被广泛应用于电子信息产品领域,电镀铜技术也因此渗透到了整个电子材料制造领域,从印制电路板(PCB)制造到IC 封装,再到大规模集成线路(芯片)的铜互连技术等电子领域都离不开它,因此电镀铜技术已成为现代微电子制造中必不可少的关键电镀技术之一。
电子行业的电镀铜技术含量很高,电镀铜层的功能、质量和精度以及电镀方法等方面与传统的装饰性防护性电镀铜技术
有所不同。
中国的电子信息产业正在迅速崛起,并且电镀铜技术的应用领域正在扩大。
电镀铜技术常用于铸模,镀镍,镀铬,镀银和镀金的打底,修复磨损部分,防止局部渗碳和提高导电性。
分为碱性镀铜和酸性镀铜二法。
通常为了获得较薄的细致光滑的铜镀层,将表面除去油锈的钢铁等制件作阴极,纯铜板作阳极,挂于含有氰化亚铜、氰化钠和碳酸钠等成分的碱性电镀液中,进行碱性(氰化物)镀铜。
为了获得较厚的铜镀层,必须先将镀件进行碱性镀铜,再置于含有硫酸铜、硫酸镍和硫酸等成分的电解液中,进行酸性镀铜。
3.先进电镀铜技术
3.1脉冲电镀铜技术
人们在材料生产中逐渐引入周期脉冲反向电流(PPR—Periodic Pulse Reverse)电镀铜技术。
脉冲反向电流电镀铜的主要工作原理是应用较小的正向电流电镀较长的一段时间,然后再用较大的反向电流电镀较短一段时间,并配合一定的载运剂、光亮剂、整平剂等可以达到较好的深镀能力。
脉冲电镀,正向电流时铜在PCB 上沉积,反向电流时PCB 上的铜溶解。
它实质上是通过周期性反向电流的变化来改变添加剂在电极表面的吸附状况,使具有促进作用的添加剂吸附在低电流密度区,而具有抑制作用的添加剂被吸附在高电流密度区,从而改变阴极表面的极化电阻而达到整平效果。
尽管使用脉冲电镀的设备投入较高,但随着材料行业的发展,设备价格将会逐渐下降,脉冲电镀在电子技术等领域的应用也将会越来越多。
3.2水平直接电镀铜技术
水平电镀时,工件在镀液中水平放置并随传送装置传送,镀液通过泵加压后经喷嘴垂直喷出促使其在板面和孔内流动并在孔内形成涡流,加快了孔内镀液的交换,减小了板面与孔内的电流密度差别。
使用该电镀系统并配合脉冲直接电镀微孔的效果非常好且工艺简单,尽管其成本较高但目前在高密度印制板制作中必不可少。
3. 3 超声波电镀铜技术
为了改善镀层的质量,人们在印制电路电镀铜时引入超声波技术。
超声波的主要作用有:(1)超声波产生的强大冲击波能渗透到不同介质电极表面和空隙,达到彻底清洗的作用;(2)超声波产生的“空化”作用,加快了氢的析出;(3)超声波的空化作用产生的微射流强化对溶液的搅拌,加快了传质过程,降低了浓差极化,增加了极限电流密度,优化了操作条件。
超声波电镀铜之所以有很好的电镀效果,主要是空化现象产生的强烈搅拌作用优化了电镀条件。
氰酸镀液
电镀原理图。
