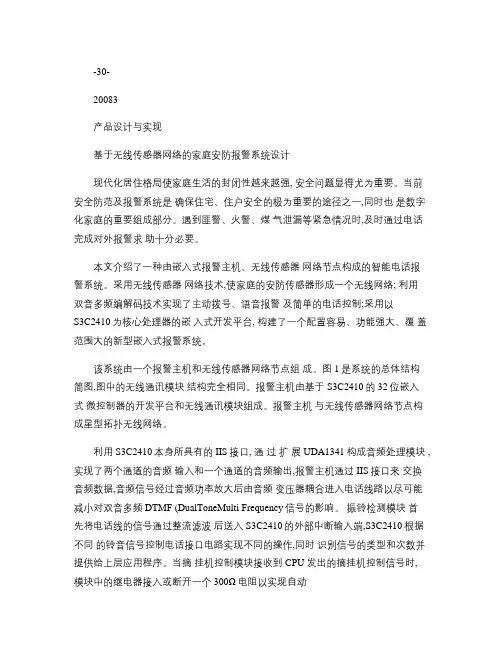

-30-20083产品设计与实现基于无线传感器网络的家庭安防报警系统设计现代化居住格局使家庭生活的封闭性越来越强, 安全问题显得尤为重要。
当前安全防范及报警系统是确保住宅、住户安全的极为重要的途径之一,同时也是数字化家庭的重要组成部分。
遇到匪警、火警、煤气泄漏等紧急情况时,及时通过电话完成对外报警求助十分必要。
本文介绍了一种由嵌入式报警主机、无线传感器网络节点构成的智能电话报警系统。
采用无线传感器网络技术,使家庭的安防传感器形成一个无线网络; 利用双音多频编解码技术实现了主动拨号、语音报警及简单的电话控制;采用以S3C2410为核心处理器的嵌入式开发平台, 构建了一个配置容易、功能强大、覆盖范围大的新型嵌入式报警系统。
该系统由一个报警主机和无线传感器网络节点组成。
图1是系统的总体结构简图,图中的无线通讯模块结构完全相同。
报警主机由基于S3C2410的32位嵌入式微控制器的开发平台和无线通讯模块组成。
报警主机与无线传感器网络节点构成星型拓扑无线网络。
利用S3C2410本身所具有的IIS接口, 通过扩展 UDA1341构成音频处理模块 ,实现了两个通道的音频输入和一个通道的音频输出,报警主机通过IIS接口来交换音频数据,音频信号经过音频功率放大后由音频变压器耦合进入电话线路以尽可能减小对双音多频 DTMF (DualToneMulti Frequency信号的影响。
振铃检测模块首先将电话线的信号通过整流滤波后送入S3C2410的外部中断输入端,S3C2410根据不同的铃音信号控制电话接口电路实现不同的操作,同时识别信号的类型和次数并提供给上层应用程序。
当摘挂机控制模块接收到CPU 发出的摘挂机控制信号时, 模块中的继电器接入或断开一个300Ω电阻以实现自动一、系统的硬件结构和工作原理 1、系统的硬件结构[1][2]黄布毅何超前李冬富石军 1, 21111. 郑州轻工业学院, 河南,4500022.河南省科学技术厅, 郑州,450003【摘要】【关键词】介绍了一种由嵌入式报警主机、无线传感器网络节点构成的智能电话报警系统。
无线智能火灾自动报警系统设计
无线智能火灾自动报警系统设计无线智能火灾自动报警系统是一种创新型灭火安全设备，具有自动化、无线化、智能化等优点，可以在火灾发生时迅速发出报警信号，提高火灾处理效率，让人们及时逃生，保护人身安全和财产安全。
本文将介绍无线智能火灾自动报警系统的设计。
1. 系统结构无线智能火灾自动报警系统由传感器单元、控制器、报警器、电源单元等组成。
传感器单元用于接收火焰和烟雾等信号，将火警信号传输到控制器。
控制器利用内置的无线通信模块和电源单元，将火警信号发送到报警器和接警中心。
2. 系统设计思路传统的火警报警系统使用有线连接，需要安装大量电缆，造成施工复杂、成本高昂等问题。
无线智能火灾自动报警系统是为了解决这些问题而设计的，其主要设计思路如下：（1）采用无线通信技术，实现传感器单元与控制器的无线连接，避免了有线连接的复杂性和成本高昂的问题。
（2）设计可靠性高的传感器单元，能够对不同条件下的火焰和烟雾进行精准识别，并且能够自适应不同环境的温度和湿度变化，提高了整个系统的可靠性和适用性。
（3）使用智能化控制器，具有适应性强、控制能力强等特点，能够自动识别火警信号，并与报警器和接警中心进行通信，实现报警信息的快速传输和处理。
（4）设计简单、灵活的报警器，能够快速响应火警信号，并发出声光报警信号，提高了火灾处理的效率和成功率。
（5）采用高效、可靠的电源单元，确保整个系统运行的稳定性和可靠性，减少系统故障率，提高整个系统的使用寿命。
3. 系统实现方案（1）传感器单元的设计传感器单元采用光电探测器和烟雾探测器的组合，在不同环境下灵敏识别火焰和烟雾的发生，通过无线通信模块将火警信号传输到控制器。
（2）控制器的设计控制器采用基于ARM嵌入式处理器的智能控制器，具有高效、稳定的运行能力和强大的控制能力，能够对不同的传感器单元进行自适应控制和数据处理，实现多传感器数据的集成和分析，快速判断火警信号并进行处理。
报警器采用嵌入式控制器和高品质的声光报警模块，能够快速响应火警信号，并发出响亮的声音和亮瞎眼的灯光警报，提醒人们及时逃生和处理火灾。
基于WIFI的家庭智能防盗系统研究与设计

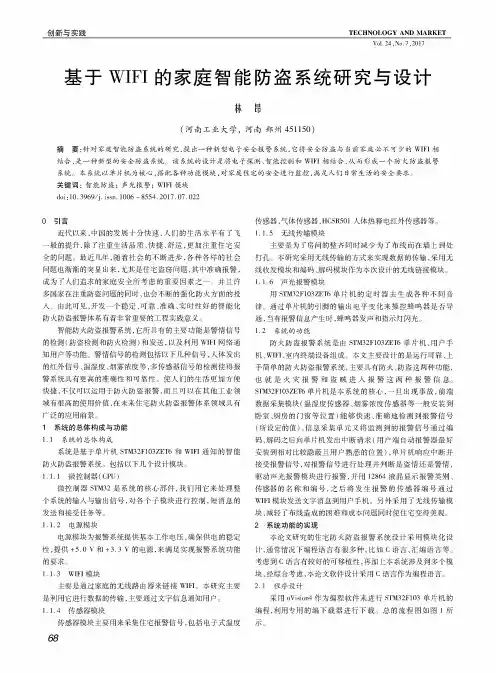

创新与实践TECHNOLOGY AND MARKETVol.24,No.7,2017基于W IFI的家庭智能防盗系统研究与设计林昂(河南工业大学，河南郑州451150)摘要:针对家庭智能防盗系统的研究，提出一种新型电子安全报警系统，它将安全防盗与当前家庭必不可少的W I F I相 结合，是一种新型的安全防盗系统。
该系统的设计是将电子探测、智能控制和W I F I相结合，从而形成一个防火防盗报警 系统。
本系统以单片机为核心，搭配各种功能模块，对家庭住宅的安全进行监控，满足人们日常生活的安全要求。
关键词：智能防盗；声光报警；W I F I模块do i：10. 3969/j.iss n.1006 - 8554.2017. 07. 024〇引言近代以来，中国的发展十分快速，人们的生活水平有了飞 一般的提升，除了注重生活品质、快捷、舒适，更加注重住宅安 全的问题。
最近几年，随着社会的不断进步，各种各样的社会 问题也渐渐的突显出来，尤其是住宅盗窃问题，其中准确报警，成为了人们追求的家庭安全所考虑的重要因素之一。
并且许 多国家在注重防盗问题的同时，也会不断的强化防火方面的投 人。
由此可见，开发一个稳定、可靠、准确、实时性好的智能化 防火防盗报警体系有着非常重要的工程实践意义。
智能防火防盗报警系统，它所具有的主要功能是警情信号 的检测（防盗检测和防火检测）和发送，以及利用W I F I网络通 知用户等功能。
警情信号的检测包括以下几种信号，人体发出 的红外信号、温湿度、烟雾浓度等，多传感器信号的检测使得报 警系统具有更高的准确性和可靠性。
使人们的生活更加方便 快捷，不仅可以运用于防火防盗报警，而且可以在其他工业领 域有很高的使用价值，在未来住宅防火防盗报警体系领域具有 广泛的应用前景。
1系统的总体构成与功能1.1系统的总体构成系统是基于单片机S T M32F103ZET6和W I F I通知的智能 防火防盗报警系统。
无线智能报警系统示意图概要

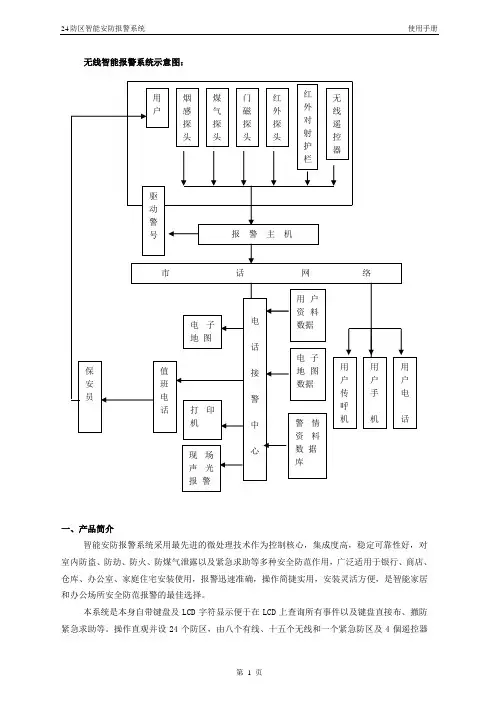

无线智能报警系统示意图：一、产品简介智能安防报警系统采用最先进的微处理技术作为控制核心，集成度高，稳定可靠性好，对室内防盗、防劫、防火、防煤气泄露以及紧急求助等多种安全防范作用，广泛适用于银行、商店、仓库、办公室、家庭住宅安装使用，报警迅速准确，操作简捷实用，安装灵活方便，是智能家居和办公场所安全防范报警的最佳选择。
