烟囱高度的设计1
烟囱设计总说明
设计总说明一：本工程设计烟囱总高度102m,出口内径2.0m，基本风压0.55KN/m²,地面粗糙度类别为B类，抗震设防烈度为8度（水平地震设计基本加速度为0.2g），设计地震分组为第Ⅱ组，建筑场地类别为Ⅱ类，地基承载力特征值为150kpa,基础埋深为4m,烟气温度为150℃~250℃，烟气腐蚀性等级为无腐蚀，设计使用年限为50年，烟囱的安全等级为二级。
二：设计依据《烟囱设计规范》GB50051-2002《建筑地基基础设计规范》GB50007-2002《建筑结构荷载规范》GB50009-2001《混凝土结构设计规范》GB50010-2002《建筑抗震设计规范》GB50011-2001《钢结构设计规范》GB50017-2003《砌体结构设计规范》GB50003-2001《建筑物防雷设计规范》GB50057-94《房屋建筑制图统一标准》GB/T50001-2001《建筑结构制图标准》GB/T50105-2001三：烟囱型号3.1烟囱编号：YC100/2.0-0.55-2-150-b3.2筒壁型号选用：TB100/2.0-13.3基础型号：J100/2.0-4四：主要建筑材料4.1 混凝土4.1.1 筒壁：高度为102m，烟囱采用C35。
4.1.2 基础：采用C30。
4.1.3 垫层及散水：C15。
4.1.4 混凝土宜采用普通硅酸盐水泥或矿渣硅酸盐水泥配制。
4.1.5 混凝土的水灰比不宜大于0.5。
4.1.6 混凝土水泥用量不应超过45kg/m³,不应低于300kg/ m³(C35)。
4.1.7 环境类别为二(b)类时，混凝土最大氯离子含量分别不应大于0.3%、0.2%和0.1%。
4.18 混凝土最大碱含量不应大于3.0kg/ m³。
4.2 钢筋：HRB335级钢筋，fy=300N/mm²应符合现行国家标准《钢筋混凝土用热轧带肋钢筋》GB1499要求。
钢烟囱计算书1
1 设计依据:2 烟囱资料:钢烟囱高度H 22.000(m)11.0上部外径d 1 2.000(m) 4.000(m)下部外径d 2 2.000(m)2个上部壁厚t 112(mm)20.500(m)下部壁厚t 212(mm) 1.500(m)钢材牌号Q235215.000（N/mm 2）截面面积A 174946(mm 2)3.70E+07(mm 3)截面面积A 274946(mm 2) 3.70E+07(mm 3)旋转半径i 1703(mm)63旋转半径i 2703(mm)63重力荷载代表值G E 214(kN)自振周期(按烟囱规范):T 1=0.26+0.0024H 2/d=1.188(S)3 竖向荷载计算:重力标准值G k167(kN)47(kN)备注：z—计算高度ν—脉动影响系数z/H—相对高度μz —风压高度系数φz —振型系数βz —风振系数μs —风荷载体型系数ξ—脉动增大系数ωk —风荷载标准值 ωk =βz μs μz ω02.89（kN/m）466(kN.m)4 横风向风振计算:自振周期T 1 1.188截面直径D2.0001.293Kg/m 3斯托罗哈数S t0.21.68H/d 平台直径平台个数上部高度顶部风压高度变化系数μH底部风荷载弯矩标准值 M 1k =ωk1H 2/3长细比λ2空气密度ρβz =1+ξνφz /μzf t长细比λ1平台活荷标准值Q k截面抵抗矩W t1截面抵抗矩W t2烟囱顶部风荷载标准值ωk1=ωk d 1钢烟囱计算书(自立式)《建筑结构荷载设计规范》 GB50009-2001（2006）《高耸结构设计规范》 GBJ 135-90《烟囱设计规范》 GB50051-2002《建筑抗震设计规范》 GB50011-2001下部高度临界风速v cr =D/T i S t 8.430.2(m/s)雷诺数R e =69000vD 1.2E+065 地震荷载计算:抗震设防烈度：6加速度：0.10g结构阻尼比δ：0.01地震分组：第一组场地类别：IV 查表 剪力修正系数εC 0.75αmax 0.04特征周期T g (s)0.35下降斜率调整系数ε10.03阻尼调整系数ε2 1.520.970.05011.000(m)117.9(kN.m)8.0(kN)6 荷载组合:271.8（kN）651.9(kN.m)283.7(kN.m)0.8验算荷载N＝271.8（kN）M=651.9(kN.m)7 截面荷载计算:1. 强度验算γx =1.151.518.9<ft=215满足！329.6>σ＝18.9满足！2. 稳定验算11251882查表φ=0.65523.5<ft=215满足！8 地脚螺栓选择:螺栓布置所在圆直径d 02300（mm）12(个)螺栓材质Q23536（mm）71.8(kN)选用M36P＝114.3(kN)（螺栓布置见附图）9 基础局部受压应力:基础混凝土强度等级 C 30βl ＝3混凝土f t1.430.6<2.9满足！10 烟囱顶部位移:fmax=11ql 4/120EI=8.1258424mm H/fmax=2707.4116>100满足！顶部风速V h ＝(2000μH ω0/ρ)1/2螺栓直径d e非地震组合 M=1.4×M 1k 地震组合 M=1.3×M 2k +0.2×1.4×M 1k弯矩设计值σ=N/φA 2 +M/W t2(1-0.8N/N EX ) （N/mm 2）螺栓数量n 筒壁局部稳定 0.4E t t 2/k/d 2 （N/mm 2）局部抗压调整系数k N ex =π2EA/(1.1λ2)(N)截面抗震调整系数γRE ＝底部地震剪力标准值 V 2k =εC α1G E 底部地震弯矩标准值 M 2k =α1G E H 0混凝土局部压应力σcbt =N/A+M/W=荷载分布影响系数ω螺栓所受最大拉力为：P max ＝4M/nd 0-N/n=ωβlft=地震影响系数α1=(Tg/T)γε2αmax 衰减指数γ烟囱顶至重心距离h 03.E+05<=Re<3.E+06, 发生超临界范围的共振，可不做处理！可不考虑竖向地震作用！0.675σ=N/A 2 +M/(γx W t2) （N/mm 2）轴力设计值 N=1.35G k ＋1.4×0.7×Q k非地震组合控制。
各大气排放标准对排气筒高度的规定1
各大气排放标准对排气筒高度的规定《大气污染物综合排放标准》: GB16297-1996新建污染源排气筒高度一般不应低于15m，还应高出周围200m半径范围内的建筑5m以上；排放氯气、氰化氢和光气的排气筒高度不应低于25m。
15+5+（200）、25+5+（200）（氯气、氰化氢、光气）《电镀污染物排放标准》: GB21900-2008排气筒高度不应低于15m，排放含氰化氢气体的排气筒高度不应低于25m；排气筒高度应高出周围200m半径范围内的建筑5m以上。
15+5+（200）、25+5+（200）（氰化氢）《恶臭污染物排放标准》: GB14554-93排气筒最低高度不得低于15m。
《工业炉窑大气污染物排放标准》:GB 9078-1996各种工业炉窑烟囱（或排气筒）最低允许高度为15m；当烟囱（或排气筒）周围半径200m距离内有建筑物时，烟囱（或排气筒）高度还应高于最高建筑物3m以上。
15+3+（200）《锅炉大气污染物排放标准》：GB13271-2014《合成革与人造革工业污染物排放标准》 : GB 21902—2008一般排气筒高度不应低于15m，并高于周围200m半径范围的建筑3m以上。
15+3+（200）《火电厂大气污染物排放标准》: GB13223-2011地方环境保护行政主管部门可以根据具体情况规定烟囱高度最低限值。
《煤炭工业污染物排放标准》 : GB20426-2006除尘设备排气筒高度应不低于15m。
15+《水泥工业大气污染物排放标准》: GB4915-2013总结：1、综合排放标准：（1）最低15m，低于15m，排放速率严格50%执行；（2）与烟囱高度对应的污染物排放速率须满足排放标准要求，还应高出周围200m范围建筑物5m以上，若高度达不到要求。
排放速率严格50%执行；（3）1、排放氯气、氰化氢和广汽的排气筒高度不应低于25m，硬性规定。
2、工业炉窖大气排放标准基本要求与《大气综合排放标准》一样，不同的是要求烟囱高出周围建筑物3m，最高允许排放浓度严格50%执行。
烟囱设计一般规定
烟囱设计一般规定3基本规定3.1设计原则3.1.1烟囱结构及其附属构件的极限状态设计，应包括下列内容：1烟囱结构或附属构件达到最大承载力，如发生强度破坏、局部或整体失稳以及因过度变形而不适于继续承载的承载能力极限状态。
2烟囱结构或附属构件达到正常使用规定的限值，如达到变形、裂缝和最高受热温度等规定限值的正常使用极限状态。
3.1.2对于承载能力极限状态，应根据不同的设计状况分别进行基本组合和地震组合设计。
对于正常使用极限状态，应分别按作用效应的标准组合、频遇组合和准永久组合进行设计。
3.1.3烟囱应根据其高度按表3.1.3划分安全等级。
表3.1.3烟囱的安全等级注：对于高度小于200m的电厂烟囱，当单机容量大于或等于300MW时，其安全等级按一级确定。
3.1.4对于持久设计状况和短暂设计状况，烟囱承载能力极限状态设计应按下列公式的最不利值确定：式中：γo——烟囱重要性系数，按本规范第3.1.5条的规定采用；γGi——第i个永久作用分项系数，按本规范第3.1.6条的规定采用；γQ1——第1个可变作用（主导可变作用）的分项系数，按本规范第3.1.6条的规定采用；γQj——第j个可变作用的分项系数，按本规范第3.1.6条的规定采用；S Gik——第i个永久作用标准值的效应；S Q1k——第1个可变作用（主导可变作用）标准值的效应；S Qjk——第j个可变作用标准值的效应；ψcj——第j个可变作用的组合值系数，按本规范第3.1.7条的规定采用；γL1、γLj——第1个和第j个考虑烟囱设计使用年限的可变作用调整系数，按现行国家标准《建筑结构荷载规范》GB50009采用；R d——烟囱或烟囱构件的抗力设计值。
3.1.5对安全等级为一级的烟囱，烟囱的重要性系数γo不应小于1.1。
3.1.6承载能力极限状态计算时，作用效应基本组合的分项系数应按表3.1.6的规定采用。
表3.1.6基本组合分项系数注：用于套筒式或多管式烟囱支承平台水平构件承载力计算时，永久作用分项系数γG 取1.35。
烟囱高度标准
烟囱高度标准
烟囱是工业生产中常见的设施，用于排放废气和烟尘。
烟囱的高度对于环境保护和空气质量有着重要的影响，因此制定了一系列的烟囱高度标准。
本文将就烟囱高度标准的相关内容进行介绍。
首先，烟囱的高度标准是根据烟囱排放的废气和烟尘的性质来确定的。
一般来说，燃烧清洁燃料的工业设施，其烟囱高度可以适当降低。
而对于燃烧污染物较多的工业设施，其烟囱高度则需要相应提高，以减少对周围环境的影响。
其次，烟囱高度标准还受到地理环境和气象条件的影响。
在气象条件不利的情况下，烟囱排放的废气和烟尘容易滞留在地面附近，对周围环境造成污染。
因此，在气象条件不利的地区，烟囱的高度标准会相应提高，以确保废气和烟尘能够及时排放到高空中，减少对地面环境的影响。
此外，烟囱高度标准还受到相关法律法规的约束。
各国针对工业废气排放都有着严格的法律法规，规定了烟囱的高度标准以及废气排放的限值。
因此，在设计和建造烟囱时，必须严格遵守相关的法律法规要求，确保烟囱的高度符合标准，废气排放符合法律法规的要求。
总的来说，烟囱高度标准是根据废气和烟尘的性质、地理环境和气象条件以及法律法规的要求来确定的。
合理的烟囱高度标准能够有效减少废气和烟尘对环境的影响，保护空气质量，促进可持续发展。
因此，在设计和建造工业烟囱时，必须充分考虑这些因素，确保烟囱的高度符合标准，达到环保和排放标准的要求。
总结一下，烟囱高度标准是保护环境和空气质量的重要措施，合理的烟囱高度能够有效减少废气和烟尘对周围环境的影响。
因此，在设计和建造烟囱时，必须严格遵守相关的标准和法律法规的要求，确保烟囱的高度符合标准，达到环保和排放标准的要求。
烟道阻力损失及烟囱计算1

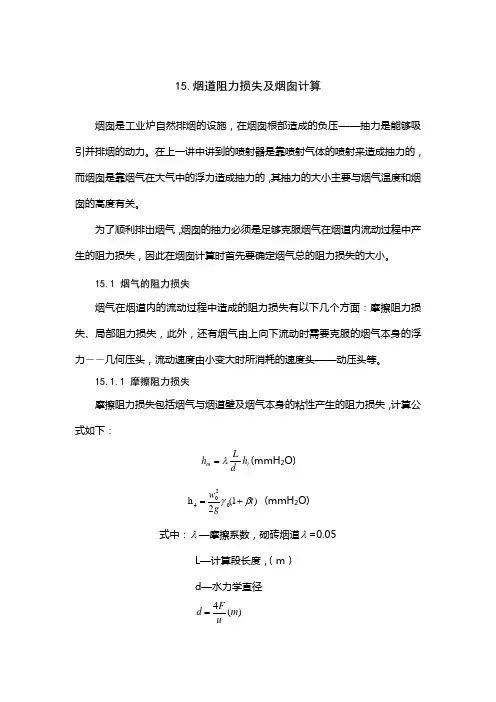

15.烟道阻力损失及烟囱计算烟囱是工业炉自然排烟的设施，在烟囱根部造成的负压——抽力是能够吸引并排烟的动力。

在上一讲中讲到的喷射器是靠喷射气体的喷射来造成抽力的，而烟囱是靠烟气在大气中的浮力造成抽力的，其抽力的大小主要与烟气温度和烟囱的高度有关。
为了顺利排出烟气，烟囱的抽力必须是足够克服烟气在烟道内流动过程中产生的阻力损失，因此在烟囱计算时首先要确定烟气总的阻力损失的大小。
15.1 烟气的阻力损失烟气在烟道内的流动过程中造成的阻力损失有以下几个方面：摩擦阻力损失、局部阻力损失，此外，还有烟气由上向下流动时需要克服的烟气本身的浮力――几何压头，流动速度由小变大时所消耗的速度头——动压头等。
15.1.1 摩擦阻力损失摩擦阻力损失包括烟气与烟道壁及烟气本身的粘性产生的阻力损失，计算公式如下：t m h dL h λ=(mmH 2O) )1(2h 0204t gw βγ+= (mmH 2O) 式中：λ—摩擦系数，砌砖烟道λ=0.05L —计算段长度，（m ）d —水力学直径)(4m uF d =其中 F —通道断面积（㎡）；u —通道断面周长（m ）；t h —烟气温度t 时的速度头（即动压头）(mmH 2O)；0w —标准状态下烟气的平均流速（Nm/s ）；0γ—标准状态下烟气的重度（㎏/NM 3）；β—体积膨胀系数，等于2731； t —烟气的实际温度（℃）15.1.2 局部阻力损失局部阻力损失是由于通道断面有显著变化或改变方向，使气流脱离通道壁形成涡流而引起的能量损失，计算公式如下：)1(2020t gw K Kh h t βγ+==(㎜H 2O) 式中 K —局部阻力系数，可查表。
15.1.3 几何压头的变化烟气经过竖烟道时就会产生几何压头的变化，下降烟道增加烟气的流动阻力，烟气要克服几何压头，此时几何压头的变化取正值，上升烟道与此相反，几何压头的变化取负值。
几何压头的计算公式如下：)(y k j H h γγ-=（㎜H 2O ）式中 H —烟气上升或下降的垂直距离（m ）k γ—大气（即空气）的实际重度 (kg/m 3)y γ—烟气的实际重度(kg/m 3)图15.1 为大气中每米竖烟道的几何压头，曲线是按热空气算出的，烟气重度与空气重度差别不大时，可由图15.1查取几何压头值。
