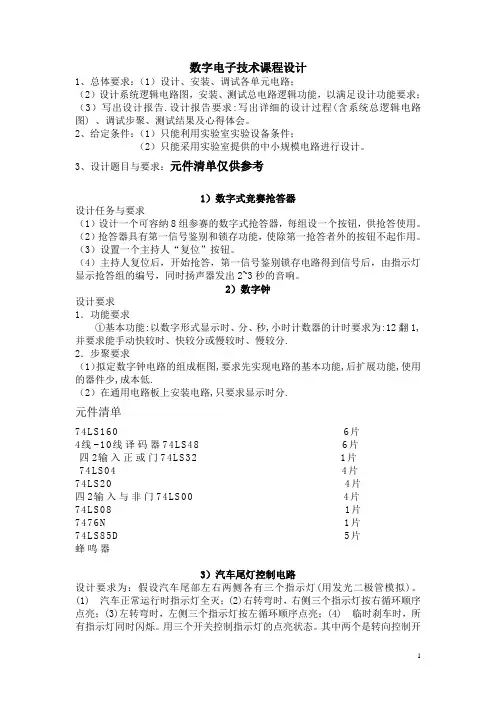

数电课程设计题目选
一、设计并制作一数字式温度计
〖基本要求〗采用电桥法,利用PT~100热电阻对0~200 C测温范围进行测量并送LED数码管显示,要求测量分辨率为0.1 C,数据测量间隔时间为5秒。
〖提高要求〗1)针对不同的铂热电阻讨论不同的温度信号测量办法
2)利用电路对测温电路进行非线性校正,提高测温精度(电路非线性校正和EPROM查表法非线性校正
两种方法)
3)讨论误差的形成因素和减少误差的措施
4)进行简单的温度开关控制
〖参考原理框图〗系统参考原理框图如下:
〖主要参考元器件〗
MCI4433(1), LM324(1),七段数码管⑷,CD4511(1),MC1413(1),铂热电阻使用普通精密电位器代替。
二、十二小时电子钟
〖基本要求〗禾U用基本数字电路制作小时电子钟,要求显示时分秒;并能实现校时和校分的功能。
〖提高要求〗1)针对影响电子钟走时精度的因素提出改进方案
2)增加日期显示
3)实现倒计时功能
4)整点报时(非语音报时)
5)定时功能
1 主要参考元器件〗:CD4060 , 74LS74, 74LS161 , 74LS248
三、电平感觉检测仪
〖基本要求〗:采用光电式摇晃传感器,其检测范围为土
90C ,每摇晃一度传感器就输出一个脉冲信号
给计数单元,在给定时间内测量到的脉冲数目就能表明该人的电平感觉,测试时采用头戴式传感器、闭上 双目,单脚立地:保持静止,开始测试。定时时间为
1分钟
〖提高要求〗 〖参考原理、框图〗:
〖主要参考元器件〗 CD4060, 555, 74LS74
四、便携式快速心律计
基本要求〗利用数字电路制作一便携式快速心律计,用于在较短时间内测量脉搏跳动速率:并使用 LED 显示。
〖提高要求〗1)提高测量精度的方法
2)设计能比较准确测量 1S 内心跳的电路 〖参考原理框图〗
〖主要参考元器件〗 CD4060,4528,4518; 4511,14526
五、数字式定时开关
〖基本要求〗设计并制作一数字式定时开关,
此开关采用BCD 拨盘预置开关时间, 其最大定时时
间为9秒,计数时采用倒计时的方式并通过一位
LED 数码管显示。此开关预置时间以后通过另一按钮控
制并进行倒计时,当时间显示为 0时,开关发出开关信号,输出端呈现高电平,开关处于开态,再按按钮 时,倒计时又开始。计时时间到驱动扬声器报警。
〖提高要求〗I )输出部分加远距离(100m )继电器进行控制
2) 延长定时时间
3) 探讨提高定时精度的方法
〖参考原理框图〗
控制
电路
计数译码显示电路
1 主要参考元器〗:CC4511,CC14522,CD4060 译码显示
报警电路
六、数字式电容测试仪
1基本要求〗1)设计一个能测量电容容量在100pF~100uF之间的测试仪
2)用3位数码管显示
3)多测量量程
七、透明度报警器
〖基本要求〗:通过判断收到的被动光强的变化判断透明度;当透明度变化时报警
〖提高要求〗
〖参考原理、框图〗利用光强度伺服环路实现发光二极管发射的光线稳定均匀,光敏三极管接收到的信号通过电流电压变换、积分器处理,送入比较器、与设定信息进行比较
〖主要参考元器件〗LM324
八、八路抢答器
〖基本要求〗利用数字电路设计一八路抢答器,要求:
1)允许八路参加,并具有锁定功能,用LED实现最先抢答的队号码,系统设置外部清除键,按动
清除键,LED显示器自动清零灭灯。
2)数字显示功能:数字抢答器定时为30S,启动开启键以后要求I )定时开始;n )扬声器要短暂报警; 川)发光二极管亮灯;如果在30S内抢答有效,计时结束,30S内抢答无效,系统短暂报警,发光二极管灯灭
〖提高要求〗1)按钮到控制中心距离为20M
2)计分显示,可以进行加/减分
1 主要参考元器〗74LS148, 74LS48 , 74LS279
九、篮球竞赛30S计时器
〖基本要求〗
1)具有显示30S计时功能
2)设置外部操作开关,控制计数器的直接清零,启动和暂停/连续功能
3)在直接清零时,要求数码显示器灭灯
4)计时器为30S递减计时,计时间隔为1S
5)计时器递减计时到零时,数码显示器不能灭灯,同时发出光电报警信号
1 主要参考元器〗:NE555(1),74ls161(1),74LSI92(2)
十、峰值检波系统
〖基本要求〗设计一峰值检波系统测量某建筑物的最大承受力。设计要求及技术指标如下:
器的输出信号为0~5mV(400Kg / mV)
2)测量值用数字显示,显示范围为0000~1999
3)峰值电压保持稳定
〖提高要求〗1 )传感器的输出信号分为4档:1~10」V, 10~100」V , 100」V~1Mv,要求能够自动切换量程〖参考原理框图〗
1主要参考元器件〗
UA74I、集成采样/保持器LF398,74LS121,MC1403,MC14433,CC4511,MC1413,LED 数码管
十^一、交通灯控制器
1基本要求〗:用数字电路实现下面功能
要求:1)增加自动夜间开关功能,黄灯亮(使用光敏三极管)
2)增加手动功能,方便盲人通过
