北理工《模拟电子技术》模拟题第三套资料
北京理工大学811模拟电子技术模拟题3
本资料由理硕教育整理,理硕教育是全国唯一专注于北理工考研辅导的学校,相对于其它机构理硕教育有得天独厚的优势。
丰富的理工内部资料资源与人力资源确保每个学员都受益匪浅,确保理硕教育的学员初试通过率89%以上,复试通过率接近100%,理硕教育现开设初试专业课VIP一对一,初试专业课网络小班,假期集训营,复试VIP一对一辅导,复试网络小班,考前专业课网络小班,满足学员不同的需求。
因为专一所以专业,理硕教育助您圆北理之梦。
详情请查阅理硕教育官网
三、分析计算题1、已知:电路如图所示K=0.1V U1=3V U2=-6V 求:Uo=? (5分)
2、已知:电路如图所示Vcc=12V RB1=40k RB2=20k Rc=RL=2k RE=1.65k UBEQ=0.7V C1=C2=20ηF rbe=1.5K β=100 CE=10ηF (取小数点后一位)求:1)
ICQ 2)UCEQ 3)Au 4)Ri 5)Ro
3、已知:电路如图所示求:Uo=? (5分)
4、已知:RC振荡电路如下图所示R=7.9KΩC=0.02ηF R1=5KΩ
求:1)fo 2)Rt冷态电阻3)指明Rt的温度特性(9分)
试题三答案三、分析与计算题1、5V 2、1)2mA 2) 4.7V 3) -66.7 4)1.4KΩ5)2KΩ
3、UO=20V
4、1)fo=1KHz 2)Rt=10K 3)负温度系数
5、11V。
模拟电子技术复习试题及答案解析教学内容
模拟电子技术复习试题及答案解析一、填空题:(要求)1、电子电路中常用的半导体器件有二极管、稳压管、双极型三极管和场效应等。
制造这些器材的主要材料是半导体,例如和等。
半导体中中存在两种载流子:和。
纯净的半导体称为,它的导电能力很差。
掺有少量其他元素的半导体称为杂质半导体。
杂质半导体分为两种:型半导体——多数载流子是;型半导体——多数载流子是。
当把P型半导体和N型半导体结合在一起时,在两者的交界处形成一个结,这是制造半导体器件的基础。
2、三极管的共射输出特性可以划分为三个区:区、区和区。
为了对输入信号进行线形放大,避免产生严重的非线形性失真,应使三极管工作在区内。
当三极管的静态工作点过分靠近区时容易产生截止失真,当三极管的静态工作点靠近区时容易产生饱和失真。
3、半导体二极管就是利用一个加上外壳,引出两个电极而制成的。
它的主要特点是具有性,在电路中可以起整流和检波等作用。
半导体二极管工作在区时,即使流过管子的电流变化很大,管子两端的电压变化也很小,利用这种特性可以做成。
4、场效应管利用栅源之间电压的效应来控制漏极电流,是一种控制器件。
场效应管分为型和型两大类。
5、多极放大电路常用的耦合方式有三种:耦合、耦合和耦合。
6、在本征半导体中加入价元素可形成N型半导体,加入价元素可形成P型半导体。
7、集成运放中常用的偏置电路有电流源、电流源和电流源等。
8、不同类型的反馈对放大电路产生的影响不同。
正反馈使放大倍数;负反馈使放大倍数;但其他各项性能可以获得改善。
直流负反馈的作用是,交流负反馈能够。
9、电压负反馈使输出保持稳定,因而了放大电路的输出电阻;而电流负反馈使输出保持稳定,因而了输出电阻。
串联负反馈了放大电路的输入电阻;并联负反馈则了输入电阻。
在实际的负反馈放大电路中,有以下四种基本的反馈组态:式、式、式和式。
10、将一个RC低通电路与一个RC高通电路联在一起,可以组成带通滤波器;将一个RC低通电路与一个RC高通电路联在一起,可以组成带阻滤波器。

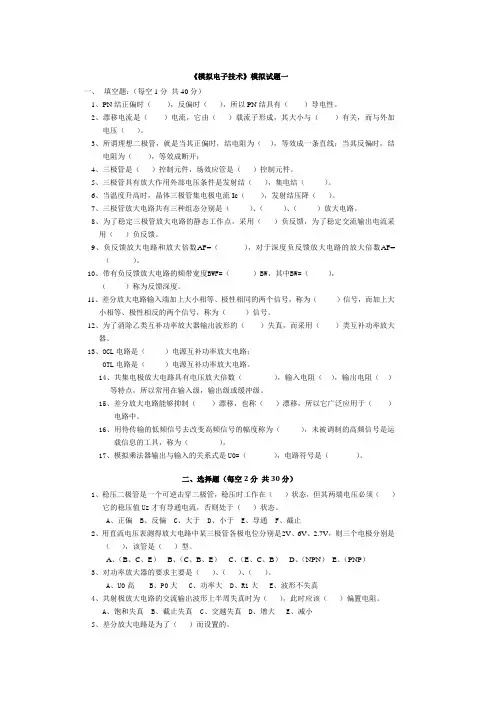

模拟电子技术三套试卷
《模拟电子技术》模拟试题一一、填空题:(每空1分共40分)1、PN结正偏时(),反偏时(),所以PN结具有()导电性。
2、漂移电流是()电流,它由()载流子形成,其大小与()有关,而与外加电压()。
3、所谓理想二极管,就是当其正偏时,结电阻为(),等效成一条直线;当其反偏时,结电阻为(),等效成断开;4、三极管是()控制元件,场效应管是()控制元件。
5、三极管具有放大作用外部电压条件是发射结(),集电结()。
6、当温度升高时,晶体三极管集电极电流Ic(),发射结压降()。
7、三极管放大电路共有三种组态分别是()、()、()放大电路。
8、为了稳定三极管放大电路的静态工作点,采用()负反馈,为了稳定交流输出电流采用()负反馈。
9、负反馈放大电路和放大倍数AF=(),对于深度负反馈放大电路的放大倍数AF=()。
10、带有负反馈放大电路的频带宽度BWF=()BW,其中BW=(),()称为反馈深度。
11、差分放大电路输入端加上大小相等、极性相同的两个信号,称为()信号,而加上大小相等、极性相反的两个信号,称为()信号。
12、为了消除乙类互补功率放大器输出波形的()失真,而采用()类互补功率放大器。
13、OCL电路是()电源互补功率放大电路;OTL电路是()电源互补功率放大电路。
14、共集电极放大电路具有电压放大倍数(),输入电阻(),输出电阻()等特点,所以常用在输入级,输出级或缓冲级。
15、差分放大电路能够抑制()漂移,也称()漂移,所以它广泛应用于()电路中。
16、用待传输的低频信号去改变高频信号的幅度称为(),未被调制的高频信号是运载信息的工具,称为()。
17、模拟乘法器输出与输入的关系式是U0=(),电路符号是()。
二、选择题(每空2分共30分)1、稳压二极管是一个可逆击穿二极管,稳压时工作在()状态,但其两端电压必须()它的稳压值Uz才有导通电流,否则处于()状态。
A、正偏B、反偏C、大于D、小于E、导通F、截止2、用直流电压表测得放大电路中某三极管各极电位分别是2V、6V、2.7V,则三个电极分别是(),该管是()型。
北理工-模拟电子技术基础第三版王远-第二章习题解答
1.13M
2.求Au和Aus.
•
•
U i I B rbe
•
Uo
RC R L RC RL
•
IC
RC R L RC RL
•
IB
•
RCRL
Au
Uo
•
Ui
rbb '
RC RL
1 26
0 .5
112
•
Aus
Uo
•
83
Us
3.求Ri和Ro.
•
R i U I•ii R R BB rbrebe2.7kR oR C16k
Ri rbe//R11.3k Ro RC//R27.3k
2-25:如图,已知电路中晶体管的β=100,rbe=2.7kΩ 静态时,UBEQ=0.7V,ICQ=1mA,UCEQ=4V各电容足 够大,基极对地电压UBQ≈5UBEQ , I1≈10IBQ。
Au
(RC // RL) rbe (1 )RE
Ri RB1 // RB2 //[rbe (1 )RE]
(UOM)M= ICQRL’= 5.2V 在 UCEQ-UCES=9V和 ICQRL’=5.2V中取小的一个。
2-14:放大电路如图,已知晶体管的β=50, rbb’=100Ω,Rs=1kΩ。
1.要使ICQ=0.5mA,求 RB=? 解:分析静态工作点
I BQ
I CQ
10A
RB
VCC U BEQ I BQ
大区,发射结正偏、集电结反偏。 (2)输入信号能加到基极,输出信号能够取得
出来。
a) 由图可知为PNP型则需
UeUbUc
电路中b、c两极电压为 正值,e极接地,不满足发 射结正偏、集电结反偏条 件。
北理工《模拟电子技术》在线作业-0005.12B14EA1-BB2F-4788-80B4-2A7B4A357C63(总10页)
北理工《模拟电子技术》在线作业-0005要提高放大器的带载能力,提高输入电阻,应引入()负反馈A:电压并联
B:电流并联
C:电压串联
D:电流串联
答案:C
电子电路中常用的半导体器件有()。
A:二极管
B:稳压管
C:双极型三极管
D:以上都是
答案:D
集成运放电路采用直接耦合方式是因为()
A:可获得很大的放大倍数
B:可使温漂小
C:集成工艺难于制造大容量电容
答案:C
杂质半导体中,空穴的浓度比电子浓度高得多的,主要依靠空穴导电的称为()。
A:N型半导体
B:P型半导体
C:电子型半导体
答案:B
在深度负反馈时,放大器的放大倍数()
A:仅与基本放大器有关
B:仅与反馈网络有关
C:与二者密切相关
D:与二者均无关
答案:B
欲得到电流-电压转换电路,应在放大电路中引入()。
A:电压串联负反馈
B:电压并联负反馈
C:电流串联负反馈。
《模拟电子技术》模拟题及答案
《模拟电子技术》模拟题及答案(本题共5小题, 每小题4分, 共 20 分)一、填空题1.在本征硅中掺入三价杂质元素, 可获得 型半导体, 其多子是 载流子, 少子是 载流子, 不能移动的定域离子带 电。
2.稳压二极管正常工作......区;光电二极管正常工作...... 区;变容二极管正常工作......区;发光二极管正常工作......区, 其导通压降至少应... V 以上。
3.双极型晶体管是以基极小电流控制集电极大电流的器件, 所以称....控制型器件;单极型场效应管则是以栅源间小电压控制漏极大电流的器件, 因之称... 控制型器件。
4.放大电路静态分析的目的是找出合适......., 以消除非线性失真;动态分析的目的是寻求放大电路......., 根据动态分析结果来确定放大电路的适用场合。
5.文氏桥正弦波振荡器主要......网络和集成运放构成..... 构成的。
电路中的正反馈环节起.....作用;电路中的负反馈环节则起.....作用。
6.小功率并联型直流稳压电源的输出电压是.......调整的;串联型直流稳压电源中的调整管正常工作.....状态;开关型直流稳压电源中的调整管正常工作.....状态。
(本题共11小题, 每小题1分, 共11分)二、 判断正、误题 1.雪崩击穿和齐纳击穿都是场效应式的电击穿, 不会损坏二极管。
2.双极型三极管各种组态的放大电路, 输入、输出均为反相关系。
3.本征半导体中掺入五价杂质元素后, 生成N 型半导体, 其多子是自由电子载流子。
..)4.OCL 甲乙类功放采用了单电源供电方式, 其输出大电容起负电源的作用。
..)5.功率放大器中, 甲乙类功放的性能最优良, 高保真较甲类强, 效率较乙类高。
..)6.NPN 型三极管工作在放大状态时, 其发射极电位最低, 集电极电位最高。
..)7.“虚短”和“虚断”两个重要概念, 无论是分析运放的线性电路还是非线性电路均适用。
北京理工大学自动化学院模拟电子技术基础期末考试题
Uo 的表达式并计算其数值。 Ui
3.求输入电阻 Ri 和输出电阻 Ro 。
图2
三、 (12 分)在图 3 所示电路中,各运放均为理想运算放大器,分别计算各电路 的输出电压。
图3
四、 (14 分)电路如图 4 所示,
图4 1. 为了将输入电压 u I 转换为稳定的输出电流 i L , 说明运放的同相与反相输入端应
图6 七、 (10 分) 在如图 7 所示电路中, 已知三端稳压器 W7812 的输出电压 U23=12V, 最大输出电流 IOmax=0.1A; A 为理想运放。 1.设 R1=R2=1K, R3=R4=2K,求输出电压 UO 的调节范围。 2.计算通过电阻 R2 电流的范围。
图7
失真,要消除该失真,
(a) 图 1-2
(b)
3. 已知放大电路的输入信号为 1mV,输出电压为 1V,引入负反馈后,为保证相 同的输出电压,输入信号为 10mV,则引入负反馈的反馈系数为 反馈深度为 。
,电路的
4.为了保证图 1-4 所示放大电路能正常工作,应选择何种类型的 M OS 管,画出
相应的符号并标明管脚接号。
如何连接。并说明该电路中反馈的组态。 2.如果输入电压 uI 的变化范围为 05V 时,计算电流 i L 的变化范围。 五、 (12 分)判 断 下 列 电 路 是 否 产 生 正 弦 波 , 并 简 述 理 由 。
(a)
(b)
(c) RC 正弦波振荡电路 图5 六、 (12 分)在图 6 所示三角波发生器中,已知 A1、A2、A3 均为理想运算放大器, 它们输出电压的两个极限值为 12V。 1.说明 A1、A2、A3 组成各电路的功能; 2.求解 u O 的频率 f 和幅值 UOM、 uO1 的峰值 UOM1。 3.画出输出电压 u O 与 u O1 和 u O2 的对应波形。
北理工20年春季《模拟电子技术》在线作业_3.doc
1.温度升高,晶体管的管压降|UBE|()A.升高B.降低C.不变【参考答案】: B2.UGS=0V时,不能够工作在恒流区的场效应管有()。
A.结型管B.增强型MOS管C.耗尽型MOS管【参考答案】: B3.PN结加正向电压时,空间电荷区将( ) 。
A.变窄B.基本不变C.变宽【参考答案】: A4.放大电路产生零点漂移的主要原因是:()A.电压增益太大B.环境温度变化C.采用直接耦合方式D.采用阻容耦合方式【参考答案】: B5.稳压二极管构成的稳压电路,其接法是()。
A.稳压二极管与负载电阻串联B.稳压二极管与负载电阻并联C.限流电阻与稳压二极管串联后,负载电阻再与稳压二极管并联【参考答案】: B6.在电压放大电路的高频截止频率点,电压增益比中频区增益下降3dB,这时在相同输入电压条件下,与中频区比较,输出电压下降为()。
A.1B.10C.1.414D.0.707【参考答案】: D7.当晶体管工作在放大区时,发射结电压和集电结电压应为()。
A.前者反偏、后者也反偏B.前者正偏、后者反偏C.前者正偏、后者也正偏【参考答案】: B8.功率放大电路的最大输出功率是在输入电压为正弦波时,输出基本不失真情况下,负载上可能获得的最大( )A.交流功率B.直流功率C.平均功率【参考答案】: A9.某放大电路输入端测量到输入正弦信号电流和电压的峰—峰值分别为5μA和5 mA,输出端接2kΩ电阻负载,测量到正弦电压信号峰—峰值1V,则AI( )。
A.46dBB.40dBC.43dB【参考答案】: B10.温度影响了放大电路中的(),从而使静态工作点不稳定。
A.电阻B.电容C.三极管D.电源【参考答案】: C11.关于集成运算放大器,下列说法正确的是()A.集成运放是一种高电压放大倍数的直接耦合放大器B.集成运放只能放大直流信号C.希望集成运放的输入电阻大,输出电阻小D.集成运放的CMRR大【参考答案】: ACD12.功率放大电路与电流放大电路的区别是()A.前者比后者电流放大倍数大B.前者比后者效率高C.在电源电压相同的情况下,前者比后者的输出功率大【参考答案】: BC13.为了避免50Hz电网电压的干扰进入放大器,应选用( )滤波电路;为了使滤波电路的输出电阻足够小,保证负载电阻变化时滤波特性不变,应选用( )滤波电路。
18春北理工《模拟电子技术》在线作业满分答案
(单选题) 1: 要提高放大器的带载能力,提高输入电阻,应引入()负反馈A: 电压并联B: 电流并联C: 电压串联D: 电流串联正确答案: C(单选题) 2: 电子电路中常用的半导体器件有()。
A: 二极管B: 稳压管C: 双极型三极管D: 以上都是正确答案: D(单选题) 3: 集成运放电路采用直接耦合方式是因为()A: 可获得很大的放大倍数B: 可使温漂小C: 集成工艺难于制造大容量电容正确答案: C(单选题) 4: 杂质半导体中,空穴的浓度比电子浓度高得多的,主要依靠空穴导电的称为()。
A: N型半导体B: P型半导体C: 电子型半导体正确答案: B(单选题) 5: 在深度负反馈时,放大器的放大倍数()A: 仅与基本放大器有关B: 仅与反馈网络有关C: 与二者密切相关D: 与二者均无关正确答案: B(单选题) 6: 欲得到电流-电压转换电路,应在放大电路中引入()。
A: 电压串联负反馈B: 电压并联负反馈C: 电流串联负反馈D: 电流并联负反馈正确答案: B(单选题) 7: 测试放大电路输出电压幅值与相位的变化,可以得到它的频率响应,条件是()A: 输入电压幅值不变,改变频率B: 输入电压频率不变,改变幅值C: 输入电压的幅值与频率同时变化正确答案: A(单选题) 8: 典型差放的RE对()有抑制作用A: 差模信号B: 共模信号C: 差模和共模性信号都D: 差模和共模信号都没正确答案: B(单选题) 9: 变容二极管在电路中使用时,其PN结是()。
A: 正向运用B: 反向运用C: 不确定正确答案: B(单选题) 10: 欲将电压信号转换成与之成比例的电流信号,应在放大电路中引入()。
A: 电压串联负反馈B: 电压并联负反馈C: 电流串联负反馈D: 电流并联负反馈正确答案: C(多选题) 1: 放大电路在高频信号作用时放大倍数数值下降的原因是( ),而低频信号作用时放大倍数数值下降的原因是( )。
最新北理工-模拟电子技术基础第三版王远-第二章习题答案复习课程
1.13M
2.求Au和Aus.
•
•
U i I B rbe
•
Uo
RC R L RC RL
•
IC
RC R L RC RL
•
IB
•
RCRL
Au
Uo
•
Ui
RC RL
rb b '
1
26 0 .5
112
•
Aus
Uo
•
83
Us
3.求Ri和Ro.
•
Ri U I•ii R R BB rbrebe2.7kRoRC16k
直流通路 a)
交流通路
直流通路 b)
交流通路
2-10:共射基本放大电路中,已知晶体管的 β=50,Vcc=12V。
1 、 当 R C 2 .4 K , R B3 0 0 k 时 , 确 定 静 态 工 作 点 IB Q , IC Q , U C E Q 。
解:将输入短路、电容器视为开路
I BQ ICQ ,U BEQ 0.7V
I BQ
VCC
U BEQ RB
37 A
ICQ I BQ 1.88mA
U CEQ VCC ICQ RC 7.488V
2.若要求 UCEQ6V、 ICQ2mA,求RB和RC。
U CEQ 6V 、 I CQ 2 mA
RC
V CC
U CEQ I CQ
3k
I BQ
I CQ
北理工-模拟电子技术基础 第三版王远-第二章习题答
案
2-4:在放大电路中测得晶体管各电极对地的 直流电压如下所列,确定它们各为哪个电极, 晶体管是NPN型还是PNP型?
晶体管工作在放大区时发射结正偏、集 电结反偏。
北理工《模拟电子技术》在线作业-0001AD3
北理工《模拟电子技术》在线作业-0001
在输入量不变的情况下,若引入反馈后( ),则说明引入的反馈是负反馈。
A:输入电阻增大
B:输出量增大
C:净输入量增大
D:净输入量减小
答案:D
共模信号是指大小相等,极性()的信号。
A:相同
B:相反
答案:A
NPN三极管的输出特性曲线,一般将IB≤0的区域称为(),三极管的发射结和集电结都处于反向偏置状态。
A:截止区
B:放大区
C:饱和区
答案:A
稳压二极管是利用PN结的()。
A:单向导电性
B:反向击穿性
C:电容特性
答案:B
当负载变化时,要使输出电流稳定不变,并可提高输入电阻,应引入()负反馈
A:电压并联
B:电流并联
C:电压串联
D:电流串联
答案:D
在深度负反馈时,放大器的放大倍数()
A:仅与基本放大器有关
B:仅与反馈网络有关
C:与二者密切相关
D:与二者均无关
答案:B
用直流电压表测得放大电路中的三极管的三个电极电位分别是
U1=2.8V ,U2=2.1V ,U3=7V , 那么U1=2.8V的那个极是().
A:发射极
B:基极
C:集电极
答案:B
一三极管三个极的对地电位分别是-6V,-3V,-3.2V,则该管是()
A:PNP硅管
B:NPN锗管
C:NPN硅管
D:PNP锗管。
模拟电子技术基础部分模拟考试题(含答案)
模拟电子技术基础部分模拟考试题(含答案)一、单选题(共50题,每题1分,共50分)1、晶体三极管放大电路中,当集电极电流增大时,将使晶体三极管( )A、集电极电压UCE上升B、集电极电压UCE下降C、基极电流不变D、以上答案均不正确正确答案:B2、对于放大电路,所谓开环是指( )。
A、无信号源B、无负载C、无反馈通路D、无电源正确答案:C3、反向比例运算放大器实质上是 ( )A、深度电压串联负反馈B、电流负反馈C、电压负反馈放大器D、深度电压并联负反馈正确答案:D4、在放大电路中,如果希望输出电压受负载影响较小,同时对信号源的影响也要小,则附引入负反锁的类型是( )A、电流并联B、电流申联C、电压申联D、电压并联正确答案:B5、当信号频率等于放大电路的fL 或fH时,放大倍数的值约下降到中频时的 ( )。
A、0.5倍B、0.1倍C、0.7倍D、0.9倍正确答案:C6、有电流放大、无电压放大的电路是 ( )放大电路.A、共集电极B、基本共射C、共基极D、分压式偏置正确答案:A7、为增大电压放大倍数,集成运放的中间级多采用 ( )。
A、共基放大电路B、差动放大电路C、共射放大电路D、共集放大电路正确答案:C8、用文字符号法表示电阻器的阻值时,中间的“R"表示( )。
A、103ΩB、109ΩC、ΩD、106Ω正确答案:C9、贴片电阻的封装是:( )A、0805B、SOT-23C、TO-92D、以上都正确正确答案:A10、电阻器上标有“2R7”的含义是 ( )A、27B、27KC、2.7D、2.7K正确答案:C11、当晶体二极管工作在伏安特性曲线的正向特性区,而且所受正向电压大于其门坎电压时,则晶体二极管相当 ( )A、大电阻B、断开的开关C、接通的开关D、以上答案均不正确正确答案:C12、识别发光二极管极性时,可以从外形来判断,以下正确的是( )。
A、引脚短的为正极B、无法判断C、引脚长的为正极D、没有正负正确答案:C13、直流稳压电源中滤波电路的作用是( )A、稳压B、将交流变为直流C、将高频变为低频D、将交、直流混合量中的交流成分滤掉正确答案:D14、在单相半波整流电路中,所用整流二极管的数量是( )。
湖北理工18套模拟电子技术试题及答案[1]
湖北理工18套模拟电子技术试题及答案[1]《模拟电子技术》模拟试题一一、填空题:(每空1分共40分)1、PN结正偏时(),反偏时(),所以PN结具有()导电性。
2、漂移电流是()电流,它由()载流子形成,其大小与()有关,而与外加电压()。
3、所谓理想二极管,就是当其正偏时,结电阻为(),等效成一条直线;当其反偏时,结电阻为(),等效成断开;4、三极管是()控制元件,场效应管是()控制元件。
5、三极管具有放大作用外部电压条件是发射结(),集电结()。
6、当温度升高时,晶体三极管集电极电流Ic(),发射结压降()。
7、三极管放大电路共有三种组态分别是()、()、()放大电路。
8、为了稳定三极管放大电路的静态工作点,采用()负反馈,为了稳定交流输出电流采用()负反馈。
9、负反馈放大电路和放大倍数A F=(),对于深度负反馈放大电路的放大倍数A F=()。
10、带有负反馈放大电路的频带宽度BW F=()BW,其中BW=(),()称为反馈深度。
11、差分放大电路输入端加上大小相等、极性相同的两个信号,称为()信号,而加上大小相等、极性相反的两个信号,称为()信号。
12、为了消除乙类互补功率放大器输出波形的()失真,而采用()类互补功率放大器。
13、OCL电路是()电源互补功率放大电路;OTL电路是()电源互补功率放大电路。
14、共集电极放大电路具有电压放大倍数(),输入电阻(),输出电阻()等特点,所以常用在输入级,输出级或缓冲级。
15、差分放大电路能够抑制()漂移,也称()漂移,所以它广泛应用于()电路中。
16、用待传输的低频信号去改变高频信号的幅度称为(),未被调制的高频信号是运载信息的工具,称为()。
17、模拟乘法器输出与输入的关系式是U0=(),电路符号是()。
二、选择题(每空2分共30分)1、稳压二极管是一个可逆击穿二极管,稳压时工作在()状态,但其两端电压必须(),它的稳压值Uz才有导通电流,否则处于()状态。
北京理工大学智慧树知到“电气工程及其自动化”《模拟电子技术》网课测试题答案卷5
北京理工大学智慧树知到“电气工程及其自动化”《模拟电子技术》网课测试题答案(图片大小可自由调整)第1卷一.综合考核(共10题)1.互补输出级应采用共集或共漏接法。
()A.错误B.正确2.欲得到电流-电压转换电路,应在放大电路中引入()。
A.电压串联负反馈B.电压并联负反馈C.电流串联负反馈D.电流并联负反馈3.功率放大电路与电压放大电路的区别是()。
A.前者比后者电源电压高B.前者比后者电压放大倍数数值大C.前者比后者效率高D.在电源电压相同的情况下,前者比后者的最大不失真输出电压大4.若耗尽型N沟道MOS管的UGS大于零,则其输入电阻会明显变小。
()A.错误B.正确5.要求输入电阻大于10MΩ,电压放大倍数大于300,第一级应采用(),二级应采用()。
A.共源电路B.共集电路C.共基电路D.共射电路6.电子电路中常用的半导体器件有()。
A.二极管B.稳压管C.双极型三极管D.以上都是7.可以说任何放大电路都有功率放大作用。
()A.错误B.正确8.运放的输入失调电流是两端电流之差。
()A.错误B.正确9.在功率放大电路中,输出功率愈大,功放管的功耗愈大。
()A.错误B.正确10.UGS=0V时,能够工作在恒流区的场效应管有()。
A.结型管B.增强型MOS管C.耗尽型MOS管第1卷参考答案一.综合考核1.参考答案:B2.参考答案:B3.参考答案:CD4.参考答案:A5.参考答案:AD6.参考答案:D7.参考答案:B8.参考答案:B9.参考答案:A10.参考答案:AC。
模拟电子技术基础试卷3答案
院(系)_________________专业_______________________班级___________姓名__________________学号_________________ ……………………密………………………封……………………线…………………………《模拟电子技术基础》试卷3 答案题号题号 一 二 三 四 五 总分总分 得分得分一、填空题(请将答案填在相应的答题线上。
每空2分,共22分) 1.在本征半导体中加入.在本征半导体中加入 三 价元素可以形成P 型半导体。
型半导体。
2.场效应管是利用输入回路的电场效应来控制输出回路电流的,所以它是 电压 控型器件。
控型器件。
3.电路如图1-1所示,设二极管导通电压D 0.7U =V ,则该电路的输出电压值U = 0 V 。
4.电路如图1-2所回示,则该电路输出电压O u 与输入电压I u 的关系为的关系为 O I1u u dt RC =-ò。
5.已知某共射放大电路的对数幅频特性如图1-3所示,则其中频电压放大倍数um ||A ·为 100 ,电路的上限频率H f = 105 Hz 。
R 2VDUAOu Iu 'R CR得分得分 评卷人评卷人010110210310410510610/Hzf 图1-1 称为称为 带阻 滤波器。
滤波器。
.正弦波振荡电路由放大电路、 选频网络 、正反馈网络和稳幅环节四部分组成。
、正反馈网络和稳幅环节四部分组成。
串并联网络为选频网络和 正反馈 网络,.在放大电路中,为了稳定输出电压,应引入 电压负 反馈。
反馈。
12V 。
.稳压管工作在稳压区时,其工作状态为 C 。
B 。
可视为可视为 B 。
.电路如图所示,其电压放大倍数等于 A 。
得分得分 评卷人评卷人AIu Ou 图2-45.在文氏桥正弦波振荡电路中若100k R =W ,0.010.01μμF C =,则其振荡频率,则其振荡频率 约为约为 B 。
模拟题第3套
北京理工大学远程教育学院《模拟电子技术》模拟题第三套一、填空(2×10=20分)1 . 双极型晶体管(BJT)工作在放大区的条件是____________________________。
2.共集电极、共基极、共发射极三种组态放大电路中,功率放大能力最强是。
3.电压串联负反馈能输入电阻,输出电阻。
4.相比双极型晶体管,场效应管的输入电阻。
5.二极管的特性是。
6.直流稳压电源由、整流、、四部分组成,其中整流的目的是。
二、分析与计算(50分)1. (20分)放大电路如图2.1所示,R G1=100K,R G2=50K,R D=10K,R s=2K,R L=10K;场效应管T的参数如下:K n=0.25mA/V2,V th=2V,r ds=∞。
()1)计算晶体管T1的静态工作点I DQ,V GSQ和V DSQ;2)g m, 中频电压放大倍数A v,输入电阻R i和输出电阻R o;v o2. (10分)图2.2为一互补对称功率放大电路,设T 1、 T 2的饱和压降0)(=sat CE U ,两管临界导通时的基极射极间电压可忽略,已知电路中Vcc=12V ;(1)若充分激励时,电路的最大输出功率为?(2) 该电路是会产生什么样的失真?若想消除该失真应在电路上做何改动?3. (10分)说明图2.34.(10分) 分析图2.4电路,分别说明T 1和T 2构成的为何种组态的放大电路?以及分别有何特点?电路能放大直流吗?属于低通、高通还是带通放大器?+V CC+ u o -图2.2-V CC1.(10分)电路如图3.1所示,稳压二极管的稳定电压为U Z =1V ,R =2k ,根据已知输入波形画出输出电压u o 的波形。
2. (10分)电路及输入电压波形如图3.2所示,3sin i u t ω=,二极管为理想的,画出o u 的波形,并标出幅值。
图3.2u 3t-u o /Vtv i+1Vu 3t-u o /Vt+ _+ u o u i CC =12V_3.(10分)分析图3.3所示由理想运放构成的电路,(1)推导该电路的传递函数;(2)说明该电路构成何种滤波电路?画出其幅频波特图。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
北京理工大学远程教育学院
《模拟电子技术》模拟题第三套
一、填空(2×10=20分)
1 . 双极型晶体管(BJT)工作在放大区的条件是发射结正偏,集电结反偏。
2.共集电极、共基极、共发射极三种组态放大电路中,功率放大能力最强是共射组态。
3.电压串联负反馈能增大输入电阻,减小输出电阻。
4.相比双极型晶体管,场效应管的输入电阻大。
5.二极管的特性是单向导电性。
6.直流稳压电源由变压、整流、滤波、稳压四部分组成,其中整流的目的是将交变电流转换为脉动的直流。
二、分析与计算(50分)
1. (20分)放大电路如图
2.1所示,R G1=100K,R G2=50K,R D=10K,R s=2K,R L=10K;场效
应管T的参数如下:K n=0.25mA/V2,V th=2V,r ds=∞。
()
1)计算晶体管T1的静态工作点I DQ,V GSQ和V DSQ;
2)g m, 中频电压放大倍数A v,输入电阻R i和输出电阻R o;
解:
(1)
(2)
联立求解可得
A 代入(1)式,可知
+V DD=+15V
R G1
R G2
R D
R s
C s
R L
C2
C1
v i
v o
图2.1
2)
2. (10分)图2.2为一互补对称功率放大电路,设T 1、 T 2的饱和压降0)(=sat CE U ,两管
临界导通时的基极射极间电压可忽略,已知电路中Vcc=12V ,(1)若充分激励时,电路的最大输出功率为?(2) 该电路是会产生什么样的失真?若想消除该失真应
在电路上做何改动?
解:(1)
(2)会产生交越失真,应在两管基极之间加上偏置电路,使得T1和T2在无信号时也工作在微导通状态。
3. (10分)说明图2.3中的反馈类型,估算电压增益。
解:反馈为串联电压
25K
50K
u i
u o
图2.3
+V CC
+
-
R L 8Ω
+ u i u o -
图2.2
-V CC
T 2
T 1。
