音频信号发生器的分析与制作

合集下载

音频信号发生器的制作

音频信号发生器的制作
附图所示的音频信号发生器。

能产生频率为1kHz左右的音频信号。

电路简单制作容易。

该电路是一个变压器反馈振荡电路。

振荡回路(由振荡变压器T的振荡绕组L2和电容Cl组成)接在三极管V的集电极上，回路上的振荡信号通过T的反馈绕组L1与L2的耦合反馈到V的基极。

变压器T采用E14型铁芯。

其中，L2用φ0.08mm的QZ型漆包线绕1200T，L1用相同漆包线绕120T。

先绕L2，绕毕在其外部包一层聚酯薄膜再绕Ll。

电路接好后。

调节微调电阻RP的阻值，使V的集电极电流为2mA左右即可。

这样，电路便能正常产生振荡。

在输出端可获得lkHz左右的音频信号。

便携式双声道音频信号发生器的制作_图文(精)

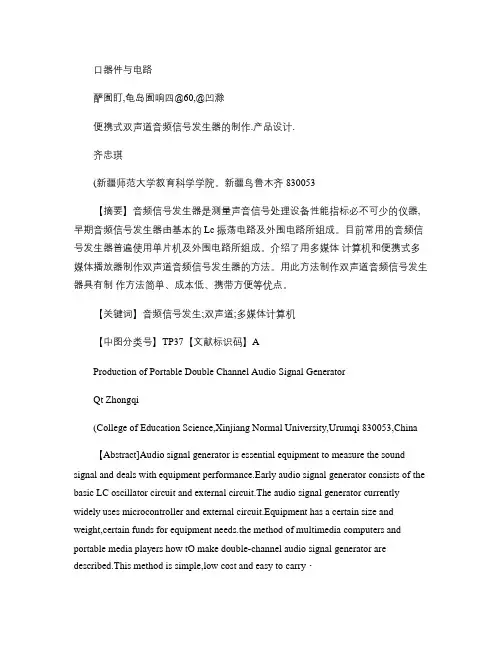

口器件与电路酽囿盯,龟岛囿响四@60,@凹滁便携式双声道音频信号发生器的制作.产品设计.齐忠琪(新疆师范大学教育科学学院。
