海康威视解码器使用手册-V3.0

合集下载

海康解码器使用说明

2
DS-6401HD 用户下事项：本设备上不能放置盛有液体的容器（例如花瓶）。将设备放置在足够通风的空间并防止堵塞通风口。检查电源电压，防止出现电压不配导致器件损坏。使设备工作在技术指标允许的温度及湿度范围内。水平放置，避免安装在剧烈震动的环境下。电路板上的灰尘在受潮后会引起短路，为了使设备能长期正常工作，应该定期用刷子对电路板、接插件、机箱风机、机箱等进行除尘。从设备中取出电池前，请务必断开设备电源。警告：电池更换不当会有爆炸危险，不建议用户直接更换；如需更换，只能用同样类型或等效类型的电池进行更换。
DS-6401HD
视音频解码器
用户手册 V2.0.0
杭州海康威视数字技术股份有限公司技术热线：400-700-5998 2010-9
1
DS-6401HD 用户手册
非常感谢您购买我公司的产品，如果您有什么疑问或需要请随时联系我们。本手册适用于主控版本 V2.0.0、型号为 DS-6401HD 的视音频解码器。本手册可能包含技术上不准确的地方、或与产品功能及操作不相符的地方、或印刷错误。我司将根据产品功能的增强而更新本手册的内容，并将定期改进或更新本手册中描述的产品或程序。更新的内容将会在本手册的新版本中加入，恕不另行通知。若存在手册中对产品的描述与实物不符，一律以实物为准
5
DS-6401HD 用户手册
第1章产品概述
1.1 简介
DS-6401HD 视音频解码器是我公司基于 TI Davaci 平台开发的多功能视音频解码器，用来将我公司硬盘录像机和视频服务器等编码设备的编码图像，通过网络解码后显示在电视墙上，专为视频监控系统的部署与管理而设计，支持多种网络传输协议，代码固化在系统 FLASH 中，系统运行稳定可靠。 DS-6401HD 采用集成度更高的 TI Davaci 处理芯片，解码引擎强劲，支持多种码流的传输方式，可对当前高清 1080P 视频流进行解码输出，带有语音对讲和报警输入/输出等功能，为大型电视墙解码服务提供强有力的支持。

海康威视解码器拨码配置手册

海康威视解码器拨码配置手册解码器拨码配置手册目录一、操作流程（配置流程） (1)二、操作步骤（配置步骤） (1)三、适用型号 (2)四、变更记录 (2)五、关于海康威视 (1)一、操作流程（配置流程）1)明确现场需求2)根据app查询拨码3)根据拨码实现需求二、操作步骤（配置步骤）1、明确现场需求,需要几层几户,起始楼层；2、下载半数字拨码app；路径：/产品资料/01.股份公司/10.报警门禁对讲产品/01-技术支持资料（指导文档，CAD样例，常用调试工具，培训视频等）/3.可视对讲/6.调试工具/自研半数字对讲软件/解码器计算工具/Divider/3、根据拨码提示完成相应拨码。

注意:如系统中存在DS-KH3000-L室内机需配合1.3.0及以后的版本的解码器,并将RW1第八位往上拨,并重启解码器三、适用型号五、关于海康威视海康威视是以视频为核心的物联网解决方案提供商，面向全球提供综合安防、智慧业务与大数据服务。

海康威视全球员工超26000人（截止2017年底），其中研发人员和技术服务人员超13000人，研发投入占企业销售额的7-8%，绝对数额占据业内前茅。

海康威视是博士后科研工作站单位，以杭州为中心，建立辐射北京、上海、重庆、武汉以及加拿大蒙特利尔、英国利物浦的研发中心体系，并计划在西安、武汉、成都、重庆和石家庄建立新的研发基地。

海康威视拥有视音频编解码、视频图像处理、视音频数据存储等核心技术，及云计算、大数据、深度学习等前瞻技术，针对公安、交通、司法、文教卫、金融、能源和智能楼宇等众多行业提供专业的细分产品、IVM智能可视化管理解决方案和大数据服务。

在视频监控行业之外，海康威视基于视频技术，将业务延伸到智能家居、工业自动化和汽车电子等行业，为持续发展打开新的空间。

海康威视在中国大陆拥有32家省级业务中心/一级分公司，在境外有38 个分支机构（截止2018年9月30日）。

海康威视产品和解决方案应用在150 多个国家和地区，在G20杭州峰会、北京奥运会、上海世博会、APEC会议、德国纽伦堡高铁站、韩国首尔平安城市等重大项目中发挥了极其重要的作用。

海康威视网络摄像机操作手册V3.0.0

网络摄像机操作手册V3.0.0杭州海康威视数字技术股份有限公司技术热线：400-700-59982010-4非常感谢您购买我公司的产品，如果您有什么疑问或需要请随时联系我们。

本手册可能包含技术上不准确的地方、或与产品功能及操作不相符的地方、或印刷错误。

我们将根据产品功能的增强而更新本手册的内容，并将定期改进或更新本手册中描述的产品或程序。

更新的内容将会在本手册的新版本中加入，恕不另行通知。

安全须知此内容的目的是确保用户正确使用本产品，以避免危险或财产损失。

在使用此产品之前，请认真阅读此说明手册并妥善保存以备日后参考。

如下所示，预防措施分为“警告”和“注意”两部分：警告：无视警告事项，可能会导致死亡或严重伤害。

注意：无视注意事项，可能会导致伤害或财产损失。

警告事项提醒用户防范潜在的死亡或严重伤害危险。

注意事项提醒用户防范潜在的伤害或财产损失危险。

警告：1. 请使用满足SELV （安全超低电压）要求的电源，并按照IEC60950－1符合Limited Power Source(有限电源)的额定电压为12V 直流或24V 交流电源（根据具体型号而定）供应。

2. 如果设备工作不正常，请联系购买设备的商店或最近的服务中心，不要以任何方式拆卸或修改设备（未经许可的修改或维修所导致的问题，责任自负）。

3. 为减少火灾或电击危险，请勿让本产品受到雨淋或受潮。

4. 本安装应该由专业的服务人员进行，并符合当地法规规定。

5.应该在建筑物安装配线中组入易于使用的断电设备。

有关在天花板上安装设备的指示：安装后，请确保该连接至少可承受向下50牛顿（N ）的拉力。

注意：1. 在让摄像机运行之前，请检查供电电源是否正确。

2. 请勿将此产品摔落地下或受强烈敲击。

3. 请勿直接碰触到图像传感器光学元件，若有必要清洁，请将干净布用酒精稍微湿润，轻轻拭去尘污；当摄像机不使用时，请将防尘盖加上，以保护图像传感器。

4. 避免对准强光（如灯光照明、太阳光等处）聚焦，否则容易引起过亮或拉光现象（这并非摄像机故障），也将影响图像传感其寿命。

海康威视编解码器配置方法

海康威视编解码器配置方法之吉白夕凡创作
编码器配置：
知道其IP后通过IE访问进入登岸界面后输入用户名和密码（admin/12345）登岸后进入远程配置界面
通道参数配置界面：分辨率设为4CIF码率上限设为2M；
在串口参数配置界面中的RS485配置中：波特率设为2400 数据位 8 停止位 1 校验无流控无协议设为POCLO-D 后保管后重启编码器.
解码器配置：
知道其IP后通过IE访问进入登岸界面后输入用户名和密码（admin/12345）登岸后进入远程配置界面
解码把持界面：
静态解码：
输入远端编码器的IP 端口号 8000 通道号用户名和密码（admin/12345）后启动解码.
透明通道：
串口选择为RS485
输入远端编码器的IP
输入端口号：8000
输入用户名和密码（admin/12345）
然后点击修改
基本参数设置
RS485串口配置
波特率设为2400 (重点)
数据位 8
停止位 1
配置完以后连上远端编码器后解码器状态：连接状态：显示正在解码码率显示一定命值解码状态：显示已解码
显示状态：VGA或BNC 已显示
透明通道：已连接
解码器控制连线：控制接R+、R-。

海康威视硬盘录像机DS-8600N-E8系列快速操作指南V3.0.3(标配中文)

DS-7600系列快速操作指南前言UD.6L0102B0556A01前言非常感谢您购买我司产品，如您有任何疑问或需求请随时联系我们。

适用型号本手册适用于以下产品：声明•我们已尽量保证手册内容的完整性与准确性，但也不免出现技术上不准确、与产品功能及操作不相符或印刷错误等情况出现，如有任何疑问或争议，请以海康威视最终解释为准。

•产品和手册将实时进行更新，恕不另行通知。

•本手册内容仅为用户提供参考指导作用，不保证与实物完全一致，请以实物为准。

•本手册中提到的部件、组件和附件仅作说明之用，不代表购买机型的配置，详细配置请以装箱清单为准。

0300031040213特别声明在使用视频监控设备时，对于监听接口的使用与维护，请您严格遵守适用的法律、法规要求。

出于非法目地使用视频监控设备、探听他人隐私等，均属于非法监听。

描述内容约定在本手册中为了简化描述，做以下约定：•本手册提及的“设备”主要指NVR。

•本手册提及的“IP设备”主要指的是网络摄像机（IPC）、网络球机（IP DOME）或编码器（DVS）。

•本手册提及的“通道”泛指NVR的IP通道。

符号约定在本文中可能出现下列标志，它们所代表的含义如下。

警告注意说明目录前言 (i)目录 ......................................................................................................................................... i ii 1. 产品外观介绍及说明. (1)1.1.前面板介绍及说明 (1)1.2.后面板介绍及连接说明 (6)1.3.鼠标操作说明 (9)2. 安装与连接 (11)2.1.安装注意事项 (11)2.2.安装硬盘 (12)2.2.1. 硬盘容量的计算方法 (12)2.2.2. 硬盘安装步骤 (13)3. 本地配置 (17)3.1.开关机 (17)3.1.1. 开机 (17)3.1.2. 关机 (18)3.2.向导 (19)3.3.IP通道配置 (24)3.4.一键快捷录像配置 (29)3.5.回放 (31)3.5.1. 即时回放 (31)3.5.2. 通道回放 (31)3.6.备份 (32)4. 技术参数 (35)附录A 限制物质或元素标识表 (43)附录B 保修卡A (44)附录C 保修服务 (45)附录D 保修卡B (48)1. 产品外观介绍及说明1.1. 前面板介绍及说明DS-7600N-E1、DS-7600N-E2、DS-7600N-E1/N、DS-7600N-E1/P、DS-7600N-E2/N、DS-7600N-E2/P的前面板示意图，如图1.1所示。

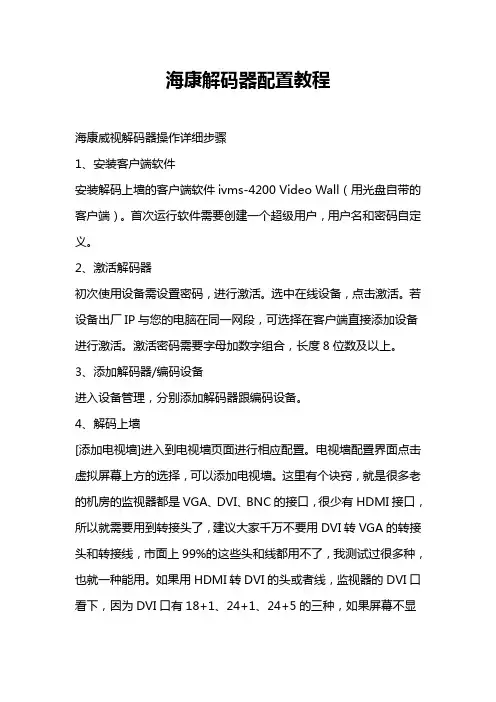

海康解码器配置教程

海康解码器配置教程海康威视解码器操作详细步骤1、安装客户端软件安装解码上墙的客户端软件ivms-4200 Video Wall（用光盘自带的客户端）。

首次运行软件需要创建一个超级用户，用户名和密码自定义。

2、激活解码器初次使用设备需设置密码，进行激活。

选中在线设备，点击激活。

若设备出厂IP与您的电脑在同一网段，可选择在客户端直接添加设备进行激活。

激活密码需要字母加数字组合，长度8位数及以上。

3、添加解码器/编码设备进入设备管理，分别添加解码器跟编码设备。

4、解码上墙[添加电视墙]进入到电视墙页面进行相应配置。

电视墙配置界面点击虚拟屏幕上方的选择，可以添加电视墙。

这里有个诀窍，就是很多老的机房的监视器都是VGA、DVI、BNC的接口，很少有HDMI接口，所以就需要用到转接头了，建议大家千万不要用DVI转VGA的转接头和转接线，市面上99%的这些头和线都用不了，我测试过很多种，也就一种能用。

如果用HDMI转DVI的头或者线，监视器的DVI口看下，因为DVI口有18+1、24+1、24+5的三种，如果屏幕不显示，在这里把输出格式转换成DVI试验下。

[关联输出口]将解码器的显示输出口拖动到对应的大屏画面上，如果老的监视器，没有别的口可以用，就用解码器配套的BNC，也可以用BNC解码输出的。

[关联监控点]选中监控点，将其拖到右侧电视墙上，会形成窗口，进行上墙操作。

轮巡解码怎么办？与单画面解码上墙的不同是，需要在监控点下添加分组。

如单块显示屏上需要6画面轮巡显示，那么该分组下勾选需要的6个监控点。

有多块屏需要轮巡，新建多个分组即可。

解码上墙的时候，将分组的文件夹拖动到显示屏上即可。

iVMS-8100 (v3.0.140731)快速配置配置手册

第二章视频预览 ......................................................................... 6
2.1 海康（E 家除外）、大华私有协议预览...........................................................................6 2.2 全协议预览（E 家、海康大华与第三方设备、标准协议） ........................................8
第四章录像管理 ....................................................................... 14
4.1 录像配置与回放.................................................................................错误!未定义书签。
远程回放：远程回放支持多画面回放，最大支持 4 画面回放，可以实现 4 画面的同步回放或异步回放、支持快进快退、下载等功能。
录像下载与本地回放：即在录像回放过程可以对重要感兴趣的录像进行下载，对下载的
16
本地的录像，可以进行本地回放。分段回放：可以对录像进行 4 段的分段回放，如 08:00-09:00 时间段的录像回放，可以
见“3.2.3 解码上墙”；
13
第四章录像管理
录像回放支持 DVR 回放、N。其中所有
设备均支持 PCNVR 回放，但必须关联 VRM，CVR 和云存储录像回放仅支持海康设备且必须
要关联 VRM 服务。所有设备均支持前端 DVR、NVR 录像回放，但必须关联 VRM 和视频接入

海康威视编解码器配置方法

海康威视编解码器配置方法之老阳三干创作
编码器配置：
知道其IP后通过IE访问进入登岸界面后输入用户名和密码（admin/12345）登岸后进入远程配置界面
通道参数配置界面：分辨率设为4CIF码率上限设为2M；
在串口参数配置界面中的RS485配置中：波特率设为2400 数据位 8 停止位 1 校验无流控无协议设为POCLO-D 后保管后重启编码器.
解码器配置：
知道其IP后通过IE访问进入登岸界面后输入用户名和密码（admin/12345）登岸后进入远程配置界面
解码把持界面：
静态解码：
输入远端编码器的IP 端口号 8000 通道号用户名和密码（admin/12345）后启动解码.
透明通道：
串口选择为RS485
输入远端编码器的IP
输入端口号：8000
输入用户名和密码（admin/12345）
然后点击修改
基本参数设置
RS485串口配置
波特率设为2400 (重点)
数据位 8
停止位 1
配置完以后连上远端编码器后解码器状态：连接状态：显示正在解码码率显示一定命值解码状态：显示已解码
显示状态：VGA或BNC 已显示
透明通道：已连接
解码器控制连线：控制接R+、R-。

海康威视卡片型网络摄像机快速操作手册V3.0.0

卡片型网络摄像机快速操作手册V3.0.0杭州海康威视数字技术股份有限公司技术热线：400-700-59981.结构说明图1.1序号描述1 麦克风孔2 Micro SD卡插槽3 LINK：网络连接指示灯，网络接通时呈绿色闪烁4 POWER：电源指示灯，通电时呈红色常亮5 镜头6 ETHERNET：10M/100M自适应以太网口7 RESET：恢复摄像机参数至出厂默认设置8 扬声器孔9 电源接口10 支架接孔注意：当摄像机正在上电或重新启动时，按住“RESET”键10秒，摄像机的所有参数会恢复到出厂默认设置，包括用户名、密码、IP地址和端口号等参数。

2.安装卡片型摄像机可以采取两种安装方式：墙面型安装和吸顶式安装，客户可以根据自己的实际需求选择安装方式。

本节以吸顶装为例介绍摄像机的安装步骤（墙面型安装的安装步骤与吸顶装相同）：第一步：将摄像机支架固定在天花板上。

图2.1 固定摄像机支架注意：如果是水泥墙面，先需安装膨胀螺钉(膨胀螺钉的安装孔位需要和支架一致)，然后安装支架，如图2.1中①所示。

如果是木质墙面，可以将安装步骤中①所示部分省略，使用自攻螺钉直接安装支架。

支架安装墙面，需要至少能够承受3倍于支架和摄像机总重。

第二步：将摄像机支架接孔旋到支架上，并调整摄像机至需要监控的方位，然后拧紧支架旋钮，固定摄像机。

图2.2 固定摄像机第三步：通过电脑访问摄像机预览视频图像，若监控的场景存在误差，可拧松支架旋钮，调整摄像机的角度至所需监控的场景，然后拧紧支架旋钮。

图2.3 完成3. 搜索和修改IP 地址SADP 软件可以自动搜索出处于同一个局域网中网络摄像机的IP 地址，网络连接图如下：图3.1注意：网络摄像机的默认的IP 地址为“192.0.0.64”，用户名为“admin”，密码为“12345”，端口号为“8000”。

搜索和修改网络摄像机IP 地址的步骤如下：图3.22. 搜索网络摄像机的IP 地址图3.3 图3.41. 安装完SADP 软件后，运行“sadp.exe ”，然后点击“进入”，进入SADP 软件界面。

网络视频解码器快速操作手册V3.0.1

1.2.1 NVS0104DH-4K 系列............................................................................................................................ 3 1.2.2 NVS0104DH、NVS0404DH 系列 ........................................................................................................ 3 1.2.3 NVS0904DH、NVS1604DH 系列 ........................................................................................................ 4 1.2.4 NVS0404DF-T 系列............................................................................................................................... 5 1.2.5 NVS0904DF 系列 .................................................................................................................................. 6 2 开箱检查和线缆连接 ........................................................................................................................................... 8 2.1 检查拆开包装的解码器 ................................................................................................................................. 8 2.2 设备安装图解及操作 ..................................................................................................................................... 8 2.2.1 前面板介绍............................................................................................................................................ 8 2.2.2 后面板介绍.......................................................................................................................................... 10 2.2.3 安装连接介绍...................................................................................................................................... 14 3 系统基本操作 ..................................................................................................................................................... 15 3.1 开机............................................................................................................................................................... 15 3.2 关机............................................................................................................................................................... 15 3.3 网络连接操作............................................................................................................................................... 15 3.4 登录系统....................................................................................................................................................... 17 3.5 融合屏功能................................................................................................................................................... 20 3.6 添加或删除前端设备 ................................................................................................................................... 23 3.6.1 添加设备 ............................................................................................................................................. 23 3.6.2 删除设备 ............................................................................................................................................. 24 3.7 解码通道设置............................................................................................................................................... 24 3.8 录像回放....................................................................................................................................................... 25 3.8.1 按文件回放.......................................................................................................................................... 26 3.8.2 按时间回放.......................................................................................................................................... 28 3.9 解码器配置................................................................................................................................................... 28 3.9.1 解码轮巡 ............................................................................................................................................. 28 3.9.2 解码信息 ............................................................................................................................................. 30 3.9.3 解码策略 ............................................................................................................................................. 31

海康威视解码器的使用流程

海康威视解码器的使用流程1. 概述海康威视解码器是一款先进的视频解码设备，可用于解码和显示海康威视视频监控系统中的视频流。

本文档将介绍海康威视解码器的使用流程，帮助用户快速上手。

2. 解码器的连接与设置要开始使用海康威视解码器，首先需要正确连接设备并进行相应的设置。

1.连接电源和显示器:–将解码器的电源线插入电源插座，并将显示器的电源线插入解码器的显示器端口。

–打开电源开关，确保解码器和显示器正常工作。

2.连接网络:–将解码器的网络线插入网络插口，并确保网络连接正常。

–连接好网络后，解码器将能够与海康威视监控系统进行通信。

3.进行基本设置:–打开解码器菜单，进入系统设置。

–根据需要设置解码器的网络参数，如IP地址、子网掩码、网关等。

–保存设置并重新启动解码器。

3. 解码器的使用流程一旦完成了连接和设置，就可以开始使用海康威视解码器进行视频解码了。

1.登录解码器:–打开解码器菜单，选择登录选项。

–输入正确的用户名和密码，登录解码器。

–如果是首次登录，可能需要进行一些初始设置。

2.浏览视频监控系统:–登录成功后，解码器将显示一个主界面，列出了已连接的视频监控系统。

–使用解码器的遥控器或前面板按钮，选择要浏览的视频监控系统。

3.选择视频通道:–一旦选择了要浏览的视频监控系统，解码器将显示该系统的所有视频通道。

–使用解码器的遥控器或前面板按钮，选择要浏览的视频通道。

4.开始解码播放:–当选择了要浏览的视频通道后，解码器将开始解码并播放对应的视频流。

–在显示器上即可观看到实时的监控视频。

5.控制和调整:–使用解码器的遥控器或前面板按钮，可以控制视频的播放、暂停、停止等。

–还可以调整视频的画面大小、亮度、对比度等参数。

6.切换视频通道:–如果需要切换到其他的视频通道，可以使用解码器的遥控器或前面板按钮进行操作。

–解码器将立即切换到所选的视频通道，并显示相应的视频流。

7.退出解码器:–当使用完毕后，可以选择退出解码器。

海康威视编解码器配置方法

海康威视编解码器配置方法（一）
编码器配置：
知道其IP后通过IE访问进入登陆界面后输入用户名和密码（admin/12345）登陆后进入远程配置界面
通道参数配置界面：分辨率设为4CIF码率上限设为2M；
在串口参数配置界面中的RS485配置中：波特率设为2400 数据位 8 停止位 1 校验无流控无协议设为 POCLO-D 后保存后重启编码器。

解码器配置：
知道其IP后通过IE访问进入登陆界面后输入用户名和密码（admin/12345）登陆后进入远程配置界面
解码操作界面：
动态解码：
输入远端编码器的IP 端口号 8000 通道号用户名和密码（admin/12345）后启动解码。

透明通道：
串口选择为RS485
输入远端编码器的IP
输入端口号：8000
输入用户名和密码（admin/12345）
然后点击修改
基本参数设置
RS485串口配置
波特率设为2400 (重点)
数据位 8
停止位 1
配置完以后连上远端编码器后解码器状态：
连接状态：显示正在解码码率显示一定数值
解码状态：显示已解码
显示状态：VGA或BNC 已显示
透明通道：已连接
解码器控制连线：控制接R+、R-
1/1。

iVMS-8100客户端操作说明

iVMS-8100（V3.0）监控联网软件客户端操作说明书杭州海康威视系统技术有限公司非常感谢您购买我公司的产品，如果您有什么疑问或需要请随时联系我们。

本手册适用于iVMS-8100V3.0视频联网监控平台。

本手册可能包含技术上不准确的地方、或与产品功能及操作不相符的地方、或印刷错误。

我司将根据产品功能的增强而更新本手册的内容，并将定期改进或更新本手册中描述的产品或程序。

更新的内容将会在本手册的新版本中加入，恕不另行通知。

目录目录 (3)第一章视频管理 (4)1.1普通预览 (4)1.2预览分组 (6)1.3轮巡预览 (8)1.4注意要点 (10)第二章录像管理 (10)2.1录像回放 (10)2.2回放分组 (13)第三章图像上墙 (15)3.1普通上墙 (15)3.2电视墙场景 (16)3.3大屏拼接漫游 (17)3.4电视墙轮巡 (18)第四章DVR报警及联动配置 (21)4.1可视对讲 (21)4.2接处警联动 (22)4.3电子地图联动 (23)4.4终端显示联动 (23)4.5报警联动排错指南 (24)4.5.1简介 (24)4.5.2排错指南 (25)第五章报警主机管理 (29)5.1报警主机操作 (29)第六章对讲管理 (30)6.1对讲操作 (30)第七章门禁管理 (31)7.1门禁操作 (31)第八章电子地图 (32)8.1客户端电子地图操作 (32)第九章设备巡检 (35)9.1中心客户巡检服务管理 (35)9.1.1设备巡检 (35)9.1.2服务状态 (36)9.1.3参数分析 (36)9.1.4录像检查 (36)9.1.5设备校时 (36)第一章视频管理1.1普通预览首先介绍一下监控客户端，打开桌面上的“中心客户端”：输入用户名、密码、中心服务器IP和端口号，点击进入主界面：主界面如下图，本章节主要介绍“视频预览”模块：预览模块的界面如下：双击左侧的区域，如“MySQL数据库测试”，可以显示该区域下的监控点，双击或者拖动到右侧区域均可以实现预览。

iVMS-8200 v3.0.1 电视墙客户端(TVMC)操作说明

iVMS-8200 v3.0 电视墙客户端（TVMC）操作说明杭州海康威视系统技术有限公司2014.04目录目录 (III)第1章概述 (1)1.1 电视墙组件简介 (1)1.2 运行环境 (1)1.3 术语解释 (2)第2章操作说明 (2)2.1 界面简介 (2)2.2 电视墙配置 (3)2.3 大屏布局 (6)2.3.1分割 (6)2.3.2拼接 (7)2.3.3开窗、漫游 (8)2.4 预览轮巡 (10)2.5 预览上墙 (13)2.6 回放上墙 (16)2.7 告警上墙 (18)2.8 本地桌面上墙 (18)2.9 模拟通道上墙 (19)2.10 电视墙预案 (19)2.11 图层置顶 (21)2.12 声音操作 (21)2.13 锁定 (22)2.14 网络键盘 (22)2.14.1键盘设置 (22)2.14.1.1网络设置 (24)2.14.1.2升级 (25)2.14.2键盘操作 (26)2.14.2.1登录 (26)2.14.2.2预案切换 (28)2.14.2.3上墙控制 (29)2.14.2.4云台控制 (29)2.14.2.5键盘锁 (29)第1章概述1.1 电视墙组件简介电视墙上能显示监控点的实时视频，用户通过控制电视墙能够进行实时视频监控、云镜控制及视频轮巡播放操作。

电视墙配置包括对监视大屏的添加、删除及配置，配置监视大屏与解码器之间的关联关系，也可以配置监视屏轮巡预案、实时预览上墙、回放上墙、告警上墙及本地桌面上墙。

1.2 运行环境CPU：Intel (R)/AMD(R)双核，2.5GHz或更高内存：4GB或更高安装所需硬盘空间：10GB或更高操作系统：Microsoft Windows XP / Windows Vista/Windows 7网卡：百兆网卡或更高（安装最新网卡驱动）显示：1024*768分辨率或更高，硬件支持DirectX9.0c或更高版本注意：同时打开多路视频或高分辨率视频，需要更高性能的硬件环境，说明如下。

iVMS-8100 (v3.0.140731)快速配置配置手册

见“3.2.3 解码上墙”；
13
第四章录像管理
录像回放支持 DVR 回放、NVR 回放、PCNVR 回放、CVR 回放、云存储回放等。其中所有
设备均支持 PCNVR 回放，但必须关联 VRM，CVR 和云存储录像回放仅支持海康设备且必须
要关联 VRM 服务。所有设备均支持前端 DVR、NVR 录像回放，但必须关联 VRM 和视频接入
第四章录像管理 ....................................................................... 14
4.1 录像配置与回放.................................................................................错误!未定义书签。
3.2.2 解码上墙
1. 打开客户端 2. 单击
，默认账号/密码：admin/admin；，进入后选择监视屏组；
3. 单击
；
4. 新建大屏
5. 将解码器输出拖到大屏上；
11
6. 单击右上角
；
7. 将视频资源拖到大屏上；
3.3 视频综合平台上墙 3.3.1 添加视频综合平台
1. 打开 WEB 页面，选择
1. 在服务器上，解压数据库
；
2. 安装数据库：
3. 创建数据表
3
1.2.2 服务安装
1. 在服务器上，运行安装包：
；
2. 安装
；
3. 选择“定制”安装，
；
4. 选择服务，这些服务都要安装，但是可以不在一台服务器上，如果在不同服务器上安装，重复上述过程。（安装路径不要有中文！）
注意：功能服务包含：除 Web 服务和数据中心服务之外所有其他服务，如流媒体、VRM 等。

DS-6300D-JX用户手册V3.0.0

杭州海康威视数字技术股份有限公司 | 版权所有（C）
DS-6300D-JX 系列机架式视音频解码器 . 用户手册
3
目
第 1 章 1.1 1.2 第 2 章 2.1 2.2 2.3
录
产品概述 .....................................................................................................................5 简介.................................................................................................................................5 功能特性.........................................................................................................................5 设备外观 .....................................................................................................................8 外观.................................................................................................................................8 硬件接口..............................................

海康威视编解码器配置方法

海康威视编解码器配置方法
编码器配置：
知道其IP后通过IE访问进入登陆界面后输入用户名和密码(admin/12345）登陆后进入远程配置界面
通道参数配置界面：分辨率设为4CIF码率上限设为2M；
在串口参数配置界面中的RS485配置中：波特率设为2400 数据位8 停止位 1 校验无流控无协议设为POCLO-D 后保存后重启编码器。

解码器配置：
知道其IP后通过IE访问进入登陆界面后输入用户名和密码（admin/12345）登陆后进入远程配置界面
解码操作界面：
动态解码：
输入远端编码器的IP 端口号8000 通道号用户名和密码（admin/12345）后启动解码. 透明通道：
串口选择为RS485
输入远端编码器的IP
输入端口号:8000
输入用户名和密码（admin/12345）
然后点击修改
基本参数设置
RS485串口配置
波特率设为2400 (重点）
数据位8
停止位1
配置完以后连上远端编码器后解码器状态：
连接状态:显示正在解码码率显示一定数值
解码状态：显示已解码
显示状态：VGA或BNC 已显示
透明通道:已连接
解码器控制连线：控制接R+、R-。

海康威视编解码器配置方法

海康威视编解码器配置方法
编码器配置：
知道其IP后通过IE访问进入登陆界面后输入用户名和密码（admin/12345）登陆后进入远程配置界面
通道参数配置界面：分辨率设为4CIF码率上限设为2M ；
在串口参数配置界面中的RS485配置中：波特率设为2400 数据位8 停止位 1 校验无流控无协议设为POCLO—D 后保存后重启编码器。

解码器配置：
知道其IP后通过IE访问进入登陆界面后输入用户名和密码（admin/12345）登陆后进入远程配置界面
解码操作界面：
动态解码：
输入远端编码器的IP 端口号8000 通道号用户名和密码(admin/12345）后启动解码。

透明通道：
串口选择为RS485
输入远端编码器的IP
输入端口号:8000
输入用户名和密码（admin/12345）
然后点击修改
基本参数设置
RS485串口配置
波特率设为2400 （重点)
数据位8
停止位1
配置完以后连上远端编码器后解码器状态：
连接状态：显示正在解码码率显示一定数值
解码状态：显示已解码
显示状态：VGA或BNC 已显示
透明通道：已连接
解码器控制连线：控制接R+、R-。
