常见熔断器熔丝熔芯兼容型号RTO
各种熔断路器的型号规格对照表
NT00-63A
63
NT00-80A
80
NT00-100A
100
NT00-125A
125
NT00-160A
160
2. 250A熔断器底座可配用熔断器芯
熔断器底座
型号
可配用熔断器芯
型号
容量(A)
Sist201
(250A)
NT1-80A
80
NT1-100A
100
NT1-125A
125
NT1-160A
各种断路器的型号规格对照表
63A以内单极断路器(1P) -适用于单相交流分配和直流分配断路器规格(来自)梅兰日兰上海良信
型号
型号
1
C65N1PC1A
NDM1-63C1/1
4
C65N1PC4A
NDM1-63C3/1
6
EA9AN1C6
NDM1-63C6/1
10
EA9AN1C10
NDM1-63C10/1
16
160
NT1-200A
200
NT1-250A
250
3. 400A熔断器底座可配用熔断器芯
熔断器底座
型号
可配用熔断器芯
备注
型号
容量(A)
Sist401
(400A)
NT2-125A
125
不推荐选用,只用于售后更换。
NT2-160A
160
NT2-200A
200
NT2-250A
250
NT2-300A
300
NT2-355A
EA9AN1C16
NDM1-63C16/1
20
EA9AN1C20
NDM1-63C20/1
RT36 NT00熔断器选型手册
如RT36-00(底座)100只，表示订型号为RT36-00的熔断器底座100只。
G-032
131 +1.25
G
RT36-1 56 200 82 96 30 25 15 10.5 175 38 M10 25
RT36-2 64 225 98 112 30 25 17 10.5 200 40 M10 30
RT36-3 64 250 105 120 30 25 17 10.5 210 45 M12 40
RT36-4 96 304 145 165 45 30 4 13 260 47.5 M16 45
G
G-030
电力电子及其它电器类
续上表
规格 RT36-0 国内外同类型号 RT16-0(NT0) 额定电流(A) 100 125 160 80 100 125 RT36-1 RT16-1(NT1) 160 200 224 250 125 160 200 250 RT36-2 RT16-2(NT2) 300 315 355 400 315 355 RT36-3 RT16-3(NT3) 400 425 500 630 RT36-4 NRT36-00 RT16-4(NT4) NH00 800 1000 160 额定电压(V) 额定功率(W) 500/690 500/690 500/690 500/690 500/690 500/690 500/690 500/690 500/690 500/690 500/690 500/690 500/690 500/690 500/690 500/690 500/690 500/690 500/690 500/690 500/690 500/690 500/690 500/690 500/690 500/690 500/690 12.58 15.62 16.0 8.35 12.05 13.46 16.53 20.8 22.69 23.0 21.7 22.7 26.8 28.9 32.0 32.45 33.66 34.0 34.45 35.96 38.09 40.20 45.23 48.0 75.08 90.0 12 0.85 0.85 0.85 0.85 0.85 0.85 1.95 1.95 0.15 重量(kg) 0.2 0.2 0.2 0.36 0.36 0.36 0.36 0.36 0.36 0.36 0.85 0.85 0.85 0.85 0.85 0.85 分断能力(kA) 120/50 120/50 120/50 120/50 120/50 120/50 120/50 120/50 120/50 120/50 120/50 120/50 120/50 120/50 120/50 120/50 120/50 120/50 120/50 120/50 120/50 120/50 120/50 120/50 120 120 120/50

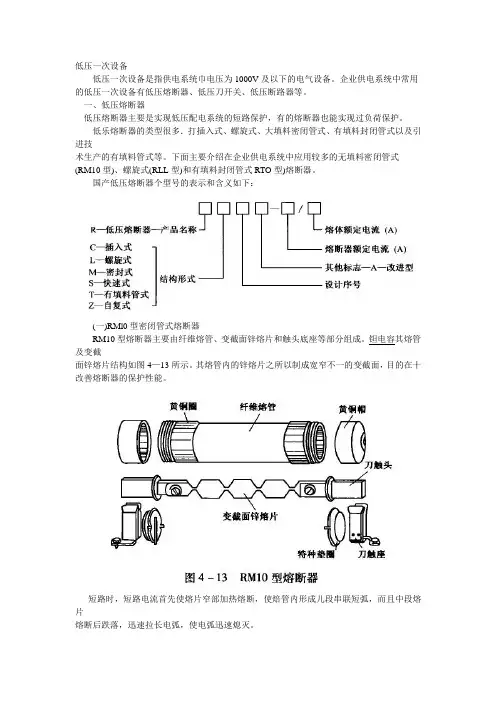

低压一次设备
低压一次设备低压一次设备是指供电系统巾电压为1000V及以下的电气设备。
企业供电系统中常用的低压一次设备有低压熔断器、低压刀开关、低压断路器等。
一、低压熔断器低压熔断器主要是实现低压配电系统的短路保护，有的熔断器也能实现过负荷保护。
低乐熔断器的类型很多．打插入式、螺旋式、大填料密闭管式、有填料封闭管式以及引进技术生产的有填料管式等。
下面主要介绍在企业供电系统中应用较多的无填料密闭管式(RM10型)、螺旋式(RLL型)和有填料封闭管式RTO型)熔断器。
国产低压熔断器个型号的表示和含义如下：(一)RMl0型密闭管式熔断器RM10型熔断器主要由纤维熔管、变截面锌熔片和触头底座等部分组成。
钽电容其熔管及变截面锌熔片结构如图4—13所示。
其熔管内的锌熔片之所以制成宽窄不一的变截面，目的在十改善熔断器的保护性能。
短路时，短路电流首先使熔片窄部加热熔断，使焙管内形成儿段串联短弧，而且中段熔片熔断后跌落，迅速拉长电弧，使电弧迅速熄灭。
在过负荷电流通过时，由于加热时间较长，熔片窄部散热较好，因此，往往不在窄部熔断，而是在宽窄之间的斜部熔断。
当熔片熔断时，纤维管的内壁将有极少部分纤维物质因电弧烧灼而分解，户：牛高压气体．压迫电弧，加强离子的复合，从而改善灭弧性能。
但总的说来这种熔断器的灭弧断流能力仍不强，不能在短路电流到达冲击佰之射完全熄弧，因此，属于“非限流式”熔断器。
RM10型熔断器结构简单、价廉、更换方便，闲此，现在仍较普遍地应用在低乐配电装置中。
(二)RL型螺旋式熔断器螺旋式熔断器主要由瓷座、熔体管、瓷帽等组成。
如图4—14所水，其熔体管是一个资管，内装有石英砂和熔丝，熔丝的两端焊在熔体两端的导电金属端盖上，其上端盖中打—‘个红色的熔断指示器，当熔体熔断时，钽电容熔断指尔器会自动弹出脱落，透过瓷幅上的玻璃孔可以看见。
RI‘型熔断器结构简单、更换熔体方便，广泛应用在企业500V以下的电路小，用来保护线路、照uj设备及小容量屯动机。
一般熔断器类型的选择.doc
熔断器类型的选择（一）（ 一） 熔断器类型的选择应根据 使用场合 选择熔断器的类型 . 电网配电一般用 刀型触头 熔断器 （如 HDLRT0 RT36系列）; 电动机保护一般用 螺旋式熔断器 ;照明电路一般用 圆筒帽形 熔断器 ;保护可控硅元件 则应选择半导体保护用 快速式 熔断器 .（ 二） 熔断器规格的选择对启动时间较长或启动频繁的电动机 ， 按下式决定熔体的额定电流IN 熔体 =Ist/(1.6~2)对于多台电动机供电的主干母线处的熔断器的额定电流可按下式计算In=(2.0~2.5)lmemax+ E Ime注:ln 熔断器的额定电流；lme 电动机的额定电流；lmemax 多台电动机容量最大的一台 电动机的额定电流 ; EIme 其余电动机的额定电流之和 . 请登陆: 输配电设备网 浏览更多信电动机末端回路的保护，选用aM 型熔断器，熔断体的额定电流In 稍大于电动机的额定电 流;电容补偿柜主回路的保护，如选用gG 型熔断器，熔断体的额定电流In 约等于线路倍.线路上下级间的选择性保护 ， 上级熔断器与下级熔断器的额定电流 ln 的比等于或大于 1.6， 就能满足防止发生越级动作而扩大故障停电范围的需要（6） 保护半导体器件用熔断器 ， 熔断器与半导体器件串联 ， 而熔断器熔体的额定电流用1． 熔体额定电流的选择(1) 对于变压器、电炉和照明 等负载 , 熔体的额定电流应略大于或等于负载电流 (2) 对于输配电线路 , 熔体的额定电流应略大于或等于线路的安全电流(3) 在电动机回路中用作短路保护时 ， 应考虑电动机的启动条件 ，按电动机启动时间的长短来选择熔体的额定电流对启动时间不长的电动机 , 可按下式决定熔体的额定电流IN 熔体 =Ist/(2.5~3)式中 Ist电动机的启动电流 , 单位 :A计算电流1.8~2.5 倍; 如选用 aM 型熔断器 ， 熔断体的额定电流 In 约等于线路电流的1~2.5(4) (5)有效值表示，半导体器件的额定电流用正向平均电流表示，因此，应按下式计算熔体的额定电流:IRN> 1.57 IRN ~ 1.6 IRN 式中IRN 表示半导体器件的正向平均电流(7) 降容使用在20C环境温度下，我们推荐熔断体的实际工作电流不应超过额定电流值. 选用熔断体时应考虑到环境及工作条件，如封闭程度空气流动连接电缆尺寸(长度及截面) 瞬时峰值等方面的变化；熔断体的电流承载能力试验是在20C环境温度下进行的，实际使用时受环境温度变化的影响. 环境温度越高，熔断体的工作温度就越高，其寿命也就越短. 相反，在较低的温度下运行将延长熔断体的寿命. 请登陆:输配电设备网浏览更多信息(8) 在配电线路中，一般要求前一级熔体比后一级熔体的额定电流大2~3 倍，以防止发生越级动作而扩大故障停电范围2．熔断器的选择(1)UN熔断器》UN线路.(2)1 N熔断器》IN线路.(3) 熔断器的最大分断能力应大于被保护线路上的最大短路电流熔断器类型的选择(二)一、照明电路熔体额定电流的选择：照明电路中的熔断器熔体一般采用铅-- 锑或铅-- 锡合金．对于照明配电支路，熔体的额定电流应大于或等于该支路实际的最大负载电流．但应小于支路中最细导线的安全电流．照明电路的总熔体的额定电流应按下式进行选择：总熔体额定电流(安)=(0 . 9-1) X电度表额定电流(安)总熔体一般装在电度表出线上，熔体额定电流不应大于单相电度表的额定电流但必须大于电路中全部用电器用电时工作电流之和．二、电动机电路中熔体额定电流的选择：(1)当电路中只有一台电动机时：熔体额定电流(安)> (1 . 5-2 . 5) X电动机的额定电流(安)．当电动机额定容量小，轻载或有降压启动设备时，倍数可选取小些；重载或直接启动时，倍数可取大些．(2)当一条电路中有几台电动机时：总熔体额定电流(安)> (1 • 5-2 • 5) X 容量最大 台电动机的额定电流(安)+其余几台电动机的额定电流之和(安) ．三、对于直流电动机和利用降压启动的绕线式交流电动机，其熔断器熔体的额定电流应 下式进行选择：(安)=(1 • 2-1 . 5) X 电动机额定电流(安)的停电;带绝缘手套，穿绝缘鞋;(7) 禁止使用多股绞合代替大容量的保险丝或分割大容量保险丝代替小容量保险丝; (8) 更换保险丝时，应将接触面用砂布擦亮，拧紧; (9)保险丝，保险管及底座温度不应超过 60 C ，若超过60 C 应进行处理更换;(10) 容量为 70安以上的保险丝应装在保险丝管中．熔体的额定电流 四、配电变压器的高，低压侧熔体额定电流的选择：(1) 对容量在 100千伏安及以下的配电变压器， 其高压侧熔体额定电流应按变压器高压侧额定电流的 2-3 倍选取；(2) 对容量在 100 千伏安以上的配电变压器， 其高压侧熔体额定电流应按变压器高压侧额定电流的1 • 5-2倍选取;(3) 低压侧熔体额定电流可按变压器低压侧额定电流的1. 2倍选取.五、硅整流的快速熔断器熔体额定电流可按下式选择：式中 I--- 快速熔体额定电流，安;Ie--- 硅整流器额定工作电流，安．六、熔断器在使用中应注意的事项：(1) 应正确选择熔体，保证其工作的选择性;(2) 熔断器内所装熔体的额定电流，只能小于或等于熔断器的额定电流; (3) 熔体熔断后， 应更换相同尺寸和材料的熔体， 不能随意加粗或减小，更不能用不易熔断的其它金属丝去更换，以免造成事故;(4) 安装熔体时， 不应碰伤熔体本身， 否则可能在正常电流通过时烧断，造成不必要(5) 熔断器的熔体两端应接触良好;(6) 更换熔体时， 要切断电源，不能在带电情况下拔出熔断器． 更换时，工作人员要变压器/线路保护一4^«袍»据量華于便用ABB CEF 5霑尸《«惫X 南洼ft 臂的正常1ft 作条件下零對的. 一环燒温度为-4<yC -+40C本衰格数据星墓于使用ABBCEFiJ^g-18在»大2Q 弟的过ft 荷井在正*1*眸衆件下需到的. 一込境S«为」0C -+40匚北京ftBB 开头a*青BQ 司附录:UN 何 £5 50 75 100 12S 160 200 £50 315 400 54X3 题WO 11()001250 1600 3 16 25 2540 40M50 80 IM 125 160 1603 3 16 25 25 40 40 50 50 63 aa 100 125 1160* T5 10 16 25£5 44) 40 50 » 63 80 100 IM leo5 10 W 2526 25 40 40 50 50 63 BO 100 1閒 160 5.5 « 16 轴26 25 25 40 H' 50 63 BO 100 125 1806 616 16 25 25 25 404050 50 BO 100 125160)60 S.6 6ie ie 25 25 25 «如50 50 苗K 100 12511 €010 S 10 10 16 16 25 25 25 40 4050 5080 &)125 125 n 6 6 10 W 16 26 25 25 £S 萄50 50 63 SO 100 125 12 6 € 10 16 16 162S25 2540 40 50 63ao 10O 1£S 133 6 e 101016 1fl2SK 25 25 40 5050 63 BO 10015 e6 TOi 10 16 16 16 25 25 25 40 40 50' 6300 100 175 e6 6 10 10 16 ia 16 25 25 2S40 50 50 63 ao 2066 6 10 10 16 16ie25 25 2540■» 50 63 63 22« 6 6 6 10 Wt«Ifi 25 ?5 M 40 5050 63 £46666TO10 16 ifi 162525西4040 50637.2kV12kV17 5hV 24kV-9/隔:UNfkVl25H 75 100 125 TfiO 200 250 315 400 500 630 BOO 10(W 1250 16003 16 25 药 40 _r- sa 63 1M 125 1603 3 16 25asi:丄.6380 80 100 125 4.15 10 祐呂25 4(&矽 63閒 60 1W 1255 10 16 25 磊 药4C 4050G3 80 BO 125 1605,5 6 16 te 曙25 40 Mao BO100 125 160 6 616 16 25 25» 40 4050 &3 BO 100 125 160&6 6ie i« 25S 40 4050 63 BO80 100 12510 6 10 10 苗 25 25 25 40 40 SO 03 BO 80 12511 B « 10帖35 25 25 25 40 SO 50SO 80 100 125 12 e e 10 1616 1« 25 25 25 40 40 so63 SO 100 125 138 6 e 10 to18 1B 25 25 25 25 40 SO SO 8080 10015 6 6 10 10 16 16 16 25 25 25 4040 50 閃ao 100 175 B 6 6 10 10 161616 25 25 2540 50 SO 63 so ZO 5 € 6 1010 16 16 16 M 2S 25 40 40 SQ 6322 6 a e s 10 10' 16 1616 2525 £5 40 » 50 M2466a610110 1616 16Z525404050閃120%7.2kV12kV17.5kV 24kV25。
二、熔断器的型号及含义、常用型号、符号、技术参数、外形及选用
六
(二) 熔断器规格的选择
极限分断能力
时间-电流特性
RL1系列熔断器的技术参数
型号 RL1-15 RL1-60 RL1-100 RL1-200
熔断器额定电流（A） 熔体额定电流 15 60 100 200 2、4、5、6、10、15 20、25、30、35、40、 50、60 60、80、100 100、125、150、200
XXXXX XXXXX
一、熔断器的型号含义
熔断器 熔体额定电流
C瓷插式
L螺旋式 M无填料封闭管式 T有填料封闭管式
图 熔断器型号含义
熔断器额定电流 设计序号
二、常用熔断器的型号
RC1A插入式
RL1系列螺旋式 RM10系列无填料密封管式
RTO型有填料密ห้องสมุดไป่ตู้管式
三、熔断器的主要技术参数
指保证熔断器 能长期正常工作的 电压。
在电动机回路中用作短路保护时,应考虑电动机的启动条 件,按电动机启动时间的长短来选择熔体的额定电流.对启 动时间不长的电动机,可按下式决定熔体的额定电流 电容补偿柜主回路的保护,如选用gG型熔断器,熔断体的额 定电流In约等于线路计算电流1.8~2.5倍;如选用aM 型熔断 器,熔断体的额定电流In 约等于线路电流的1~2.5倍.
(二) 熔断器规格的选择
电容补偿柜主回路的保护,如选用gG型熔断器,熔断体 的额定电流In约等于线路计算电流1.8~2.5倍;如选用 aM 型熔断器,熔断体的额定电流In 约等于线路电流的 1~2.5倍.

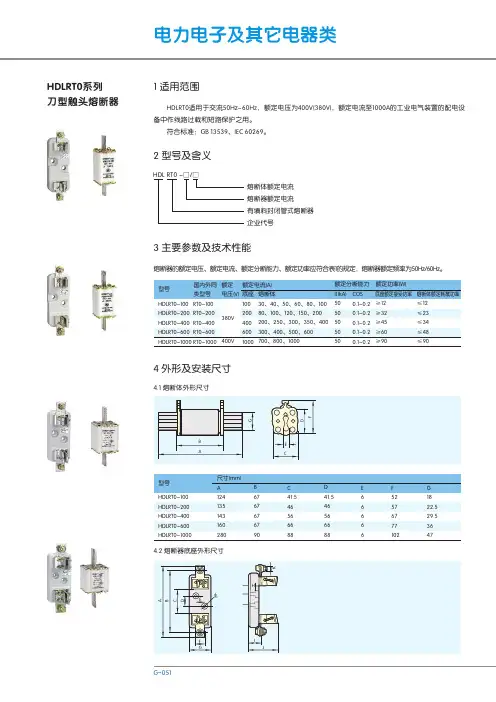

HDLRT0系列 刀型触头熔断器 说明书
HDLRT0系列 刀型触头熔断器
1 适用范围
HDLRT0适用于交流50Hz~60Hz，额定电压为400V(380V)，额定电流至1000A的工业电气装置的配电设 备中作线路过载和短路保护之用。
符合标准：GB 13539、IEC 60269。
2 型号及含义
HDL RT0 -□/□
熔断体额定电流 熔断器额定电流 有填料封闭管式熔断器 企业代号
RT36系列 HDLRT0系列 刀型触头熔断器 特性曲线
G
预期电流(有效值)IP(kA)
t(s)
4
10
4 2 10 3
4 2 10 2
4 2 10 1
4
4
2 10 0
4 2 10 -1
4
2 10 -2
4
2 345
1
10
10 20 32 50 80 125 200 315 500 800 1250
2 345
47
4.2 熔断器底座外形尺寸
H
φ E
F
I
G
J
G-051
电力电子及其它电器类
型号
HDLRT0-100 HDLRT0-200 HDLRT0-400 HDLRT0-600 HDLRT0-1000
尺寸(mm)
A
B
C
DE
F
GHI
J
K
φ
180 160 80 20 30 20 55 15 32 73
M8
φ10
100 30、40、50、60、80、100 50 0.1~0.2 ≥12
≤12
HDLRT0-200 RT0-200
200 80、100、120、150、200 50
熔断器的介绍
熔断器的结构简单，分断能力高、使用方便、 体积小、重量轻、价格便宜，在工农业生产中使用 极为广泛。
熔断器图片
几种常用的熔断器及熔断器的图形符号
电器分类
电器按工作电压等级分：高压电器和低压电器 按动作原理分：手动电器和自动电器 按用途分：控制电器(继电器，接触器，按钮 等）、主令电器（控制按钮、主令开关、行程开关 等）配电电器（低压隔离器，熔断器，断路器等）、 执行电器(电磁铁，电磁离合器等）
按工作原理分：电磁式电器和非电量控制电器
熔断器
• 3、熔体电流 指在规定的工作条件下，长时间通 过熔体而熔体不熔断的最大电流值。一个额定电 流等级的熔断器可以配用若干个额定电流等级的 熔体。
• 对低压熔断器检修主要是使用万用表电阻挡检测 熔体的电阻值是否为零。 • R=0（熔体正常）； • R≠0（更换熔体）。
谢谢观赏
WPS Office
低压电器分类
低压电器通常是指在交流额定电压 1200V、直流额定电压1500V及以下的电 路中起通断、保护、控制或调节作用的电 器产品。 低压电器产品包括以下12大类：刀开关和 刀形转换开关、熔断器、断路器、控制器、接 触器、启动器、控制继电器、主令电器、电阻 器及变阻器、调整器、电磁铁、其它低压电器 （触电保护器、信号灯与接线盒等）。
熔断器的主要技术参数和特性
1．额定电压 指熔断器长期工作时和熔断后 所能承受的电压。熔断器的交流额定电压（单位 为V）有： 220， 380，415，500，600，1140；直 流额定电压（单位为V）有：110，220，440定电流 熔断器在长期工作时，各部件温升 不超过极限允许温升所能承载的电流值。习惯上把 熔断体支持件的额定电流简称为熔断器额定电流。 熔体额定电流规定（单位为 A）有2 ，4 ， 6，8 ， 10等。
熔断器命名规则
熔断器的型号说明：R 1 2 —3 / 4
R表示低压熔断器；
1 表示形式：T—有填料封闭管式、L—螺旋式、S—快式、LS—螺旋快式、
M—无填料封闭管式、C—插入式。
2 设计代号。
3 熔断器、支持件额定电流。
4 熔断体额定电流。
可查国家标准GB13539。
NT系列熔断器是上海电器陶瓷厂引进德国AEG公司的技术及生产许可证制造的产品。
NT00C型、RT17系列熔断器是以此为基础开发的产品。
RT16系列熔断器则为同类产品的国内型号。
由具有刀形触头的熔断器和楔形结构的底座两部分以插入式结构组成。
NT和NH熔断器的区别，NH是正四方形是德国西门子公司开发生产，我国是仿制产品，NT是德国AEG公司产品最早是上海电器陶瓷厂引进生产的，外形带点圆弧也是方管型。
就是我公司的RT16类产品。
向左转|向右转。
二、熔断器的型号及含义、常用型号、符号、技术参数、外形及选用
XXXXX XXXXX
生越级动作而扩大故障停电范围的需要. 保护半导体器件用熔断器,熔断器与半导体器件串联, 而熔断器熔体的额定电流用有效值表示,半导体器件的 额定电流用正向平均电流表示,因此,应按下式计算熔 体的额定电流: IRN≥1.57 IRN ≈1.6 IRN 式中 IRN 表示半导体器件 的正向平均电流.
六
(二) 熔断器规格的选择
四、熔断器的选用
(一) 熔断器类型的选择
应根据使用场合选择熔断器的类型。 如果预期短路电流不是太大，从经济性角度出发，可优选RM10、RL6、 RL7系列的熔断器。 如果预期短路电流较大，应选用分断能力较高的熔断器，如：RT12、 RT14、RT15系列的熔断器。 保护电动机的熔断器，一般不要求有较大容量和限流作用，而是希望 熔化系数适当小些。所以宜选用锌质熔体和铅锡合金熔体。
(二) 熔断器规格的选择
电容补偿柜主回路的保护,如选用gG型熔断器,熔断体 的额定电流In约等于线路计算电流1.8~2.5倍;如选用 aM 型熔断器,熔断体的额定电流In 约等于线路电流的 1~2.5倍.
线路上下级间的选择性保护,上级熔断器与下级熔断
四
五
器的额定电流In的比等于或大于1.6,就能满足防止发
降容使用：
在20℃环境温度下,我们推荐熔断体的实际工作电流 不应超过额定电流值.选用熔断体时应考虑到环境及工作 条件,如封闭程度 空气流动 连接电缆尺寸(长度及截面)
熔断器类型和熔断器的挑选
熔断器类型和熔断器的挑选熔断器类型：RL6、RL7、RL96、RL52系列螺旋式熔断器RLl、RL93、RI_S1系列RLlB系列带断相维护螺旋式熔断器RTl8、RTl8-口X系列熔断器BTl4系列有填料关闭管式筒形帽熔断器NT系列有填料关闭管式刀型触头熔断器NGT系列半导体器材维护用熔断器熔断器的挑选准则１）依据运用条件断定熔断器的类型。
２）挑选熔断器的规范时，应首要选定熔体的规范，然后再依据熔体去挑选熔断器的规范。
３）熔断器的维护特性应与被维护方针的过载特性有超卓的协作。
４）在配电体系中，各级熔断器应彼此匹配，通常上一级熔体的额外电流要比下一级熔体的额外电流大２～３倍。
５）关于维护电动机的熔断器，应留神电动机起动电流的影响，熔断器通常只作为电动机的短路维护，过载维护应选用热继电器。
６）熔断器的额外电流应不小于熔体的额外电流；额外分断才调应大于电路中或许呈现的最大短路电流。
二、熔断器类型的挑选熔断器首要依据负载的状况和电路断路电流的巨细来挑选类型。
例如，关于容量较小的照明线路或集结机的维护，宜选用ＲＣ１Ａ系列刺进式熔断器或ＲＭ１０系列无填料密闭管式熔断器；关于短路电流较大的电路或有易燃气体的场合，宜选用具有高分断才调ＲＬ系列螺旋式熔断器或ＲＴ（包含ＮＴ）系列有填料关闭管式熔断器；关于维护硅整流器材及晶闸管的场合，应选用活络熔断器。
熔断器类型的挑选熔断器类型应依据负载的维护特性和短路电流巨细来挑选。
关于维护照明和电动机的熔断器，通常只思考它们的过载维护，这时，熔体的熔化系数恰当小些。
关于大容量的照明线路和电动机，除过载维护外，还应思考短路时分断短路电流的才调来挑选。
当短路电流较大时，还应选用具有高分断才调的熔断器乃至选用具有限流效果的熔断器。
此外，还应依据熔断器所接电路的电压来挑选熔断器的额外电压。
(1)UN熔断器ge;UN线路.(2)IN熔断器ge;IN线路.(3)熔断器的最大分断才调应大于被维护线路上的最大短路电流。
熔断器结构与选用
熔断器结构与选用熔断器主要有插入式、螺旋式、密闭管式等类型。
插入式熔断器插入式熔断器主要由瓷盖、瓷座、动触头、静触头和熔丝等组成。
常用产品有RC1A系列，主要用于低压分支电路的短路爱护。
插入式熔断器1-动触头2-熔丝3-瓷盖4-静触头5-瓷座螺旋式熔断器螺旋式熔断器主要由瓷帽、熔管、瓷套、上接线端、下接线端和底座等组成。
熔管由电工陶瓷制成，熔管内装有熔体和石英砂填料，熔管上盖中有一个熔断指示器，当熔体熔断时指示器跳出显示熔体熔断。
主要用于低压配电柜线路中的短路爱护。
螺旋式熔断器a)形状b)结构1-瓷帽2-熔管3-瓷套4-上接线端5-下接线端6-底座密闭管式熔断器密闭管式熔断器主要由熔管、熔体和夹座组成，分为无填料式和有填料式两种。
无填料密闭管式熔断器一种可拆卸熔断器，其特点是当熔体熔断时，管内产生高气压能加速灭弧。
熔体熔断后可拆开更换新熔体。
主要用于频繁发生过载和短路故障的场合。
密闭管式熔断器1-夹座2-底座3-熔管有填料密闭管式熔断器在熔管中填充了石英砂等介质材料，石英砂具有较好的导热性能和绝缘性能，其颗粒可汲取电弧能量，使电弧快速冷却，加快了灭弧力量。
主要用于电缆、导线、电动机、变压器以及其他电器设备的短路爱护。
熔断器在电气原理图中的图形与文字符号为。
熔断器图形与文字符号熔断器类型选用对于小容量电动机或照明线路，一般考虑过电流爱护，应选较小熔化系数的熔体材料，如铅锡合金或RC1A系列熔断器；对于大容量电动机或照明线路，除考虑过电流爱护外还要考虑短路时的分断短路电流的力量，预期短路电流较小时，可选用熔体为铜质的RC1A系列和熔体为锌质的RM10系列熔断器，预期短路电流较大时，宜选用具有高分断力量的RL6系列螺旋式熔断器，预期短路电流很大时，需选用具有更高分断力量的RT12或RT14系列熔断器。
熔断器型号
熔断器型号熔断器作为电路保护的重要元件，扮演着至关重要的角色。
不同的电路需要匹配合适的熔断器型号，以确保电路正常运行并保护设备免受过流的损害。
熔断器型号通常由一系列的标识符组成，这些标识符代表着熔断器的特性和参数。
熔断器型号的组成熔断器型号通常由“系列编号”、“额定电流”、“额定电压”、“熔断特性”和“尺寸规格”等部分组成。
系列编号熔断器的系列编号通常代表着该系列熔断器的整体特性。
不同的制造商可能采用不同的系列编号体系来标识其产品线。
额定电流额定电流是指熔断器能够持续通过的最大电流。
选择熔断器型号时，需要根据实际电路负载来确定所需的额定电流。
额定电压额定电压代表着熔断器在额定工作条件下的最大电压。
选择熔断器时，需要确保额定电压能够满足电路的工作电压要求。
熔断特性熔断特性通常包括快速熔断、时间延迟熔断和特殊熔断等类型。
不同的熔断特性适用于不同类型的电路，根据实际需求选择合适的熔断特性能够有效保护电路。
尺寸规格熔断器的尺寸规格包括体积、安装方式等参数。
确保选择的熔断器尺寸符合电路的安装要求，能够有效安装和固定在电路中。
如何选择合适的熔断器型号在选择熔断器型号时，需要考虑以下几个关键因素：1.电路负载：根据电路的实际负载情况选择合适的额定电流。
2.工作电压：确保所选熔断器的额定电压能够满足电路的工作电压要求。
3.熔断特性：根据电路的性质和对过流保护的要求选择合适的熔断特性。
4.尺寸规格：选择符合电路安装要求的熔断器尺寸规格。
综上所述，选择合适的熔断器型号需要综合考虑电路负载、工作电压、熔断特性和尺寸规格等因素，以确保电路正常运行并有效保护设备。
只有选用合适的熔断器型号，才能有效防止电路过载和短路等问题，保障电路安全运行。
低压熔断器及其选择
低压熔断器及其选择低压熔断器及其选择在城乡电网配电装置的短路故障和过负荷保护中，熔断器保护起着重要的作用。
一方面就是低压线路发生短路时，其电流到达熔丝额定电流的1．3～2．1倍时，在一定的时间内熔丝受热熔断，自动切断短路电流，保护低压配电设备的平安。
再就是配电变压器的出线工作电流等于配电变压器的额定电流时，熔丝起到配电变压器的过载保护作用。
(1)熔断器的性能①RClA型熔断器RClA型瓷插式熔断器，主要作为室内交流380V及以下的低压回路短路和过负荷保护之用。
该系列瓷插式熔断器主要由瓷盖、瓷底、触头和熔体四局部组成，其本身没有固定的熔体，对于熔量较大的熔断器，在灭弧室内还有编织的石棉，用来帮助灭弧。
②RMl0系列熔断器RMl0系列熔断器适用于交流50Hz、额定电压为220V、380V的低压配电装置中，作短路和过负荷保护。
RMl0系列熔断器为无填料封闭管式熔断器，由熔断管、熔体及触座组成，具有构造简单、更换熔体方便等优点。
③RM7系列熔断器RM7系列熔断器。
它是一种无填料封闭管式新系列熔断器，用于交流电压至380V直流电压至440V，电流至600A的电力线路中，作导线、电缆及电气设备的短路和连续过载保护用。
它可以取代RMI、RM2、RM3、RMl0等系列老产品。
它是由插座、可拆卸的熔断管及熔体组成的，构造简单，使用维护方便，可自行更换熔体。
其熔体由铜片冲制成变截面形状，中间加低熔点锡合金，具有显著的冶金效应。
熔断器在插座上插拔500次后仍能使用。
④RTO系列熔断器RTO系列熔断器为低压有填料封闭管式熔断器，一般用在配电变压器的低压侧出线，具有较高的断流能力，作为过载及短路保护。
RTO系列熔断器的型号含义为：⑤NT型低压高分断能力熔断器NT型低压高分断能力熔断器，适用于50142，电压660V及以下的低压配电装置中，作为短路或过负荷保护。
该熔断器具有功率损耗小，分断能力高，特性稳定，限流性能好，体积小等优点。
一般熔断器的选择
一般熔断器的选择①熔断器类型的选择。
熔断器主要根据负载的情况和电路短路电流的大小来选择类型。
例如，对于容量较小的照明线路或电动机的保护，宜采用RClA 系列插入式熔断器或RMl0系列无填料密闭管式熔断器；对于短路电流较大的电路或有易燃气体的场合，宜采用具有高分断能力的RL 系列螺旋式熔断器或RT(包括NT)系列有填料封闭管式熔断器；对于保护硅整流器件及晶闸管的场合，应采用快速熔断器。
熔断器的形式也要考虑使用环境，例如，管式熔断器常用于大型设备及容量较大的变电场合；插入式熔断器常用于无振动的场合；螺旋式熔断器多用于机床配电；电子设备一般采用熔丝座。
②熔体额定电流的选择a ．对于照明电路和电热设备等电阻性负载，因为其负载电流比较稳定，可用作过载保护和短路保护，所以熔体的额定电流)(rn I 应等于或稍大于负载的额定电流fn I ，即fn rn I I 1.1=b ．电动机的起动电流很大，因此对电动机只宜作短路保护，对于保护长期工作的单台电动机，考虑到电动机起动时熔体不能熔断，即rn I ≥ (1．5—2．5)fn I式中，轻载起动或起动时间较短时，系数可取近1．5；带重载起动、起动时间较长或起动较频繁时，系数可取近2．5。
c ．对于保护多台电动机的熔断器，考虑到在出现尖峰电流时不熔断熔体，熔体的额定电流应等于或大于最大一台电动机的额定电流的1．5-2．5倍，加上同时使用的其余电动机的额定电流之和，即∑max )5.25.1(≥fn fn rn I I ～I +式中max fn I —多台电动机中容量最大的一台电动机的额定电流；∑fnI —其余各台电动机额定电流之和。
必须说明，由于电动机负载情况不同，其起动情况也各不相同，因此，上述系数只作为确定熔体额定电流时的参考数据，精确数据需在实践中根据使用情况确定。
③熔断器额定电压的选择熔断器的额定电压应等于或大于所在电路的额定电压。
④常用熔丝的规格常用低压熔丝的种类很多，其规格见表9—29。
