A.1.1 交流电缆的截面积
A.1.1.1 确认交流电缆的截面积步骤
1．计算每一相交流输入的相电流值。
计算公式为：
Io*Vo
Iin=
η*Cosφ*Vin*3
提示：
该公式为电源系统三相输入时每一相电流的计算公式。当电源系统为单
相输入时，计算输入相电流就不需要除3。
其中：
Iin——交流输入的相电流。
Io——电源系统的额定输出电流。
Vo——电源系统的输出电压。一般取电源系统的均充电压值，48 V
电源系统取56.4 V，24V电源系统取28.2 V。
η——电源系统的效率。一般取0.9。
Cosф——电源系统的功率因数。ZXDU3000和ZXDU1500系统一
般取0.92；ZXDU90E系统一般取0.7；其他电源系统一般取0.98，
包括本电源系统。
Vin——交流输入相电压。一般取电源系统额定功率输出时的交流
输入最小电压值。由于各个电源系统的交流输入最小电压值稍有
差异，在计算时可选取额定值的80%，即220*0.8=176 V作为电源
系统的交流输入最小电压值。
2．确定相线的最终截面积。
（1）计算相线的理论截面积。
计算公式为：
S
理论Iin Jec
其中：
S理论――相线的理论截面积。
Iin——交流输入的相电流。
Jec――经济电流密度。交流电缆宜采用铜芯线，电缆的截面积应
与负荷相适应。计算电缆截面积时，推荐电缆电流密度为 2.5 A/mm2~4.0 A/mm2。
（2）计算相线的工程截面积。
计算公式为：
S
工程S
理论
*K工程富余量
其中：
S工程――相线的工程截面积。
S理论――相线的理论截面积。
K工程富余量――工程富余量。在工程设计时，为了保持设备的正常
运行，还需预留一定的工程富余量。一般取1.2。

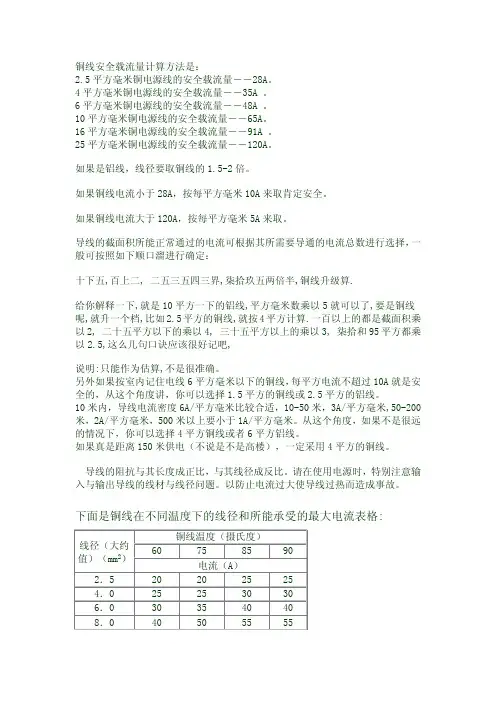

（3）根据相线的工程截面积，查阅常用电缆截面积等级表，确认相线的最终截面积。
相线的最终截面积必须大于或等于相线的工程截面积。常用电缆
截面积等级见表错误!文档中没有指定样式的文字。-1。
表错误!文档中没有指定样式的文字。-1 常用电缆截面积等级表
3．确认零线的截面积。
（1）当交流输入电缆选用3+1（3条火线+一条零线）或3+2（3条火线+一条零线+一条地线）多芯单根电缆时，零线的截面积不需要选
择。
（2）当交流输入电缆采用单芯多根电缆时，在交流三相输入的情况下，零线的截面积应不小于相线的截面积的一半。
（3） 当交流输入电缆采用单芯多根电缆时，在交流单相输入的情况下，
零线的截面积应等于相线的截面积。
4． 确认地线的截面积。
接地线一般采用多股铜芯线，地线的截面积应不小于相线的截面积的一半。
A.1.1.2 确认交流电缆的截面积实例
已知一台ZXDU68 S601(V4.0)电源系统，配置ZXD2400(V4.0)整流器12个，三相交流输入，交流输入采用单芯多根电缆。则该电源系统的交流输入电缆截面积计算如下。
1． 计算每一相交流输入的相电流值。
7.72317698.09.04.566003cos ≈****=****=in o o in V V I I ϕη
2． 确定相线的最终截面积。
（1） 计算相线的理论截面积。
S 理论Iin Jec
若Jec 取2.50 A/mm 2，则S 理论=72.7/2.50=29.08 mm 2
（2） 计算相线的工程截面积。
S 工程S 理论*K 工程富余量29.08*1.234.90
（3） 根据交流电缆的工程截面积，查阅常用电缆截面积等级表，确认
交流电缆的最终截面积。
查阅后，确认交流电缆的最终截面积为35 mm 2。
3． 确认零线的截面积。
已知该系统三相交流输入采用单芯多根电缆，因此零线的截面积选择为25 mm 2。
4． 确认地线的截面积。
地线的截面积选择为25 mm 2。
A.1.2 直流电缆的截面积
A.1.2.1 确认直流电缆的截面积步骤
1．计算直流电缆（负载分路电缆和蓄电池电缆）的理论截面积。
计算公式为：
V=
I*L
r*S
提示：
一般采用最大允许电压降法来确定直流电缆的截面积。其中，48 V电源
系统直流电缆线路全程最大允许电压降为3.2 V；24 V电源系统直流电缆
线路全程最大允许电压降为1.8 V（原有窄范围供电系统）或2.6 V（新建
宽范围供电系统）。
其中：
△V——直流电缆线路允许电压降。在实际工程计算时，不论24 V
电源系统还是48 V电源系统，负载分路电缆和蓄电池电缆的允许
压降都取0.5 V。
I——直流电缆线路额定工作电流。负载分路电缆额定工作电流等
于负载设备的额定输入电流。蓄电池电缆额定工作电流等于蓄电
池的充电电流或放电电流（注：取2个电流中的最大值）。
L——直流电缆的长度。
r——导线电导率（铜电缆的电导率为57 m/Ω·mm2）。
S——直流电缆的截面积（mm2）。
2．计算直流电缆的工程截面积。
计算公式为：
S
工程S
理论
*K工程富余量
其中：
S工程――直流电缆的工程截面积。
