扫描步骤：
1、患者仰卧，足先进，双手上举，非扫描区域辐射 屏蔽。 2、单（双）定位像扫描。
3、确定S-FOV，确定扫描方向。
4、试水。 5、确定监测层面（主肺动脉）。
8
9
10
同时按下曝光键与注药触屏按钮，扫描计划里预设 2S实时监测启动，2.1S后吸气屏气（提前吸气屏气）
触发方式：1.主肺动脉亮时手动触发扫描。
2.主肺动脉ROI自动触发：
心率
触发阈值
＜70
230-250HU
70~80
180-220HU
＞80
120-150HU
11
12
图像重建及重组：
层厚0.5mm，层间隔0.25mm重叠重建容积图像。 MIP横断位，冠、矢位重组，VR图像重组（必要时
行CPR）传输。 窗位100~140 窗宽600~700 层厚2～10mm。
13
14
15
MIP+CPR
16
17
VR
18
19
20
21
影响图像质量的因素：
操作者因素 1、触发时间及扫描程序的设定 2、穿刺部位与注药速率及造影剂总量 3、心率
患者因素 4、右心及肺动脉病变 5、患者呼吸配合 6、其他：患者血液粘左手。流速： 2.8ml/s
肺动脉CTA扫描技术
1
肺动脉CTA
就是利用CT扫描下的肺动脉造影，优点是基本无创几 分钟就能很好的显示中央及周围肺动脉血管分支情况， 通过不同的后处理技术，还能够将解剖结构和病变直接显 现出来，已经成为诊断肺动脉相关疾病的标准。
2
肺动脉CTA是检查肺动脉栓塞的重要方法
肺栓塞是指脱落的血栓或其他物质阻塞肺动脉或其分支 的病理过程。肺栓塞的临床表现可从无症状到突然死亡， 常见的症状为呼吸困难和胸痛。
扫描步骤：
1、患者仰卧，足先进，双手上举，非扫描区域辐射 屏蔽。 2、单（双）定位像扫描。
3、确定S-FOV，确定扫描方向。
4、试水。 5、确定监测层面（主肺动脉）。
8
9
10
同时按下曝光键与注药触屏按钮，扫描计划里预设 2S实时监测启动，2.1S后吸气屏气（提前吸气屏气）
触发方式：1.主肺动脉亮时手动触发扫描。
2.主肺动脉ROI自动触发：
心率
触发阈值
＜70
230-250HU
70~80
180-220HU
＞80
120-150HU
11
12
图像重建及重组：
层厚0.5mm，层间隔0.25mm重叠重建容积图像。 MIP横断位，冠、矢位重组，VR图像重组（必要时
行CPR）传输。 窗位100~140 窗宽600~700 层厚2～10mm。
13
14
15
MIP+CPR
16
17
VR
18
19
20
21
影响图像质量的因素：
操作者因素 1、触发时间及扫描程序的设定 2、穿刺部位与注药速率及造影剂总量 3、心率
患者因素 4、右心及肺动脉病变 5、患者呼吸配合 6、其他：患者血液粘左手。流速： 2.8ml/s
肺动脉CTA扫描技术
1
肺动脉CTA
就是利用CT扫描下的肺动脉造影，优点是基本无创几 分钟就能很好的显示中央及周围肺动脉血管分支情况， 通过不同的后处理技术，还能够将解剖结构和病变直接显 现出来，已经成为诊断肺动脉相关疾病的标准。
2
肺动脉CTA是检查肺动脉栓塞的重要方法
肺栓塞是指脱落的血栓或其他物质阻塞肺动脉或其分支 的病理过程。肺栓塞的临床表现可从无症状到突然死亡， 常见的症状为呼吸困难和胸痛。
肺动脉栓塞CTAPPT课件
病因：长期卧床不起或制动，妊娠或大手术后，心功能不 全，风湿性心脏病， 组织损伤，癌，播散性血管内凝血，存在狼疮抗凝因子等。
临床表现：突发呼吸困难、胸痛、咳嗽、喀血、低血压、 心动过速、 发热和胸膜磨擦音、休克、死亡等。
精品课件
34
影像表现： 平片价值：大多无阳性征象，只有较大的肺动脉血管栓塞或 者许多小
22
精品课件
23
精品课件
24
精品课件
25
精品课件
26
精品课件
27
精品课件
28
精品课件
29
精品课件
30
精品课件
31
精品课件
32
精品课件
33
肺栓塞（PE）是指肺的部分血供，因供应血管为来自栓塞 的凝块所阻塞而 中断的情况。常见的栓子是深静脉脱落的血栓。 广义的肺血栓病还包括由脓毒性、肿瘤、羊水、脂肪、空 气等所致的栓塞。 肺栓塞后因血流阻断而引起肺组织坏死，称为肺梗死。
肺动脉栓塞CTA
精品课件
1
精品课件
2
精品课件
3
精品课件
4
精品课件
5
精品课件
6
精品课件
7
精品课件
8
精品课件
9
精品课件
10
精品课件
11
Байду номын сангаас
精品课件
12
精品课件
13
精品课件
14
精品课件
15
精品课件
16
精品课件
17
精品课件
18
精品课件
19
精品课件
20
精品课件
21
精品课件
精品课件
临床表现：突发呼吸困难、胸痛、咳嗽、喀血、低血压、 心动过速、 发热和胸膜磨擦音、休克、死亡等。
精品课件
34
影像表现： 平片价值：大多无阳性征象，只有较大的肺动脉血管栓塞或 者许多小
22
精品课件
23
精品课件
24
精品课件
25
精品课件
26
精品课件
27
精品课件
28
精品课件
29
精品课件
30
精品课件
31
精品课件
32
精品课件
33
肺栓塞（PE）是指肺的部分血供，因供应血管为来自栓塞 的凝块所阻塞而 中断的情况。常见的栓子是深静脉脱落的血栓。 广义的肺血栓病还包括由脓毒性、肿瘤、羊水、脂肪、空 气等所致的栓塞。 肺栓塞后因血流阻断而引起肺组织坏死，称为肺梗死。
肺动脉栓塞CTA
精品课件
1
精品课件
2
精品课件
3
精品课件
4
精品课件
5
精品课件
6
精品课件
7
精品课件
8
精品课件
9
精品课件
10
精品课件
11
Байду номын сангаас
精品课件
12
精品课件
13
精品课件
14
精品课件
15
精品课件
16
精品课件
17
精品课件
18
精品课件
19
精品课件
20
精品课件
21
精品课件
精品课件
cta检查技术ppt

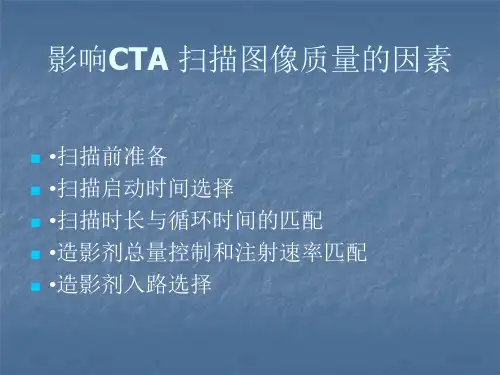

影响CTA 扫描图像质量的因素
•扫描前准备 •扫描启动时间选择 •扫描时长与循环时间的匹配 •造影剂总量控制和注射速率匹配 •造影剂入路选择
造影剂入路选择
常规增强及CTA检查首选肘静脉安置留置针。 在CTA扫描时，选择右侧肘静脉还是左侧
肘静脉？
•建议从右侧肘静脉注射，因为如果从左侧 肘静脉注射，由于左侧头臂静脉从主动脉 弓前经过，会有造影剂浓度过高伪影.
常见的扫描协议参数 •注射参数 •病例图像展示
•肺动脉CTA注射参数—传统的注 射参数
•350-370 mg/ml 造影剂可以得到最好的图像 ,80100ml 造影剂
•部分病例也可以通过具体的计算公式给出造影剂 总量
•肘前静脉注射是首选的最佳注射位置 •4.0 – 5.0ml/sec 的注射速率 •双筒注射
Philips常用的肺动脉注射参数
•双筒注射器 •选择高浓度造影剂 (Isovue 370,Omnipaque 350) •20-30ml 造影剂，＞30ml生理盐水 •4.0-5.0ml/sec •右肘前臂静脉注射 •造影剂跟踪：ROI感兴趣区设置在头臂静脉或上
腔静脉 •100-150 阈值
时相选择： HR<70次/分时选择70—80%重建时相，一般75% 或78%
时相图像最佳 70次/分<HR<75次/分时，选择70-80%及40-50% 相位重
建时相，择优选用 HR>75次/分时选择40-50%相位重建时相 使用多个相位 有时 LAD 75%时显示较好，但RCA 40%时
时时间启动扫描
注射造影剂注意事项
•静脉选择：右侧肘静脉---第一选择
注射造影剂注意事项
.双筒高压注射器 .注射总量、注射速率优化。 .右肘静脉—第一选择 .留置针型号 .造影剂预热 .根据检查目的：仅仅强化-单流速即可
•扫描前准备 •扫描启动时间选择 •扫描时长与循环时间的匹配 •造影剂总量控制和注射速率匹配 •造影剂入路选择
造影剂入路选择
常规增强及CTA检查首选肘静脉安置留置针。 在CTA扫描时，选择右侧肘静脉还是左侧
肘静脉？
•建议从右侧肘静脉注射，因为如果从左侧 肘静脉注射，由于左侧头臂静脉从主动脉 弓前经过，会有造影剂浓度过高伪影.
常见的扫描协议参数 •注射参数 •病例图像展示
•肺动脉CTA注射参数—传统的注 射参数
•350-370 mg/ml 造影剂可以得到最好的图像 ,80100ml 造影剂
•部分病例也可以通过具体的计算公式给出造影剂 总量
•肘前静脉注射是首选的最佳注射位置 •4.0 – 5.0ml/sec 的注射速率 •双筒注射
Philips常用的肺动脉注射参数
•双筒注射器 •选择高浓度造影剂 (Isovue 370,Omnipaque 350) •20-30ml 造影剂，＞30ml生理盐水 •4.0-5.0ml/sec •右肘前臂静脉注射 •造影剂跟踪：ROI感兴趣区设置在头臂静脉或上
腔静脉 •100-150 阈值
时相选择： HR<70次/分时选择70—80%重建时相，一般75% 或78%
时相图像最佳 70次/分<HR<75次/分时，选择70-80%及40-50% 相位重
建时相，择优选用 HR>75次/分时选择40-50%相位重建时相 使用多个相位 有时 LAD 75%时显示较好，但RCA 40%时
时时间启动扫描
注射造影剂注意事项
•静脉选择：右侧肘静脉---第一选择
注射造影剂注意事项
.双筒高压注射器 .注射总量、注射速率优化。 .右肘静脉—第一选择 .留置针型号 .造影剂预热 .根据检查目的：仅仅强化-单流速即可
肺动脉CTA扫描技术ppt课件
26
肺动脉CTA扫描技术
云南省第二人民医院放射科 宋兵利
1
肺动脉CTA
就是利用CT扫描下的肺动脉造影，优点是基本无创 几分钟就能很好的显示中央及周围肺动脉血管分支情况， 通过不同的后处理技术，还能够将解剖结构和病变直接显 现出来，已经成为诊断肺动脉相关疾病的标准。
2
肺动脉CTA是检查肺动脉栓塞的重要方法 肺栓塞是指脱落的血栓或其他物质阻塞肺动脉或其分
13
14
15
MIP+CPR
16
17
VR
18
19
20
21
影响图像质量的因素：
操作者因素 1、触发时间及扫描程序的设定 2、穿刺部位与注药速率及造影剂总量 3、心率
患者因素 4、右心及肺动脉病变 5、患者呼吸配合 6、其他：患者血液粘稠度，血管壁弹性
22
患者86岁女 性，血管差， 针埋左手。流 速：2.8ml/s
23
47岁女性，申 请单要求胸部 增强及肺动脉 增强
24
1、检查结束，观察图像质量，符合诊断要求后退出 检查程序； 2、护士断开高压注射通路，协助患者下床。 3、技师开门呼叫下一个患者，大致了解该患者基本 情况后协助患者下检查床。 4、检查结束患者留置针留置30分钟观察有无不适。
25
谢谢大家！
支的病理过程。肺栓塞的临床表现可从无症状到突然死 亡，常见的症状为呼吸困难和胸痛。
3
检查目的：明确有无肺动脉栓塞 检查方法：经肘静脉快速注入碘造影剂后行胸部CT
扫描（扫描范围：肺尖至膈顶）
4
