聚羧酸减水剂生产工艺的制作方法
一种早强型聚羧酸减水剂的制备方法
一种早强型聚羧酸减水剂的制备方法
一种早强型聚羧酸减水剂的制备方法
章节一：前言
聚羧酸减水剂是一种广泛应用于混凝土工程中的化学添加剂，能够显著改善混凝土的流动性和减少水泥用量。
早强型聚羧酸减水剂在混凝土早期强度的提升方面具有独特的优势，因此备受关注。
本文将介绍一种制备早强型聚羧酸减水剂的方法。
章节二：材料与方法
本实验采用以下材料：聚羧酸、甲基丙烯酸甲酯、丙烯酸、过氧化二丙酮、水、氢氧化钠。
制备步骤如下：
1. 在反应釜中加入适量水和氢氧化钠，调节pH值至8-9。
2. 加入聚羧酸，搅拌至溶解。
3. 加入甲基丙烯酸甲酯和丙烯酸，搅拌均匀。
4. 加入过氧化二丙酮，搅拌反应30分钟。
5. 将反应物加入离心管中，离心10分钟，分离出上清液。
6. 对上清液进行过滤、干燥，制得早强型聚羧酸减水剂。
章节三：结果与讨论
通过实验，制得了一种早强型聚羧酸减水剂。
该减水剂在混凝土中的应用表明，能够显著提高混凝土的早期强度和流动性，同时减少水泥用量。
该制备方法简单易行，适用于工业化生产。
章节四：结论
本文介绍了一种制备早强型聚羧酸减水剂的方法，该方法制备的减水剂具有优异的性能，适用于混凝土工程中的应用。
该方法操作简单，适用于工业化生产。
聚羧酸减水剂生产工艺
聚羧酸减水剂生产工艺(总4页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--聚羧酸减水剂生产工艺一、引言一般认为，减水剂的发展分为三个阶段：以木质素磺酸钙为代表的第一代普通减水剂阶段；以萘系为代表的第二代高效减水剂阶段；以聚羧酸系为代表的第三代高性能减水剂阶段。
与传统的减水剂相比，聚羧酸系高性能减水剂有很多特点：1.在合成工艺上，聚羧酸系高性能减水剂采用不饱和单体共聚合成而不是传统减水剂使用的缩聚合成，因此该类减水剂的合成原料非常之多，通常有聚乙二醇、（甲基）丙烯酸、烯丙醇聚氧乙烯醚等。
2.在分子结构上，聚羧酸系高性能减水剂的分子结构是线形梳状结构，而不是传统减水剂单一的线形结构。
该类减水剂主链上聚合有多种不同的活性基团，如羧酸基团（—COOH）、羟基基团（—OH）、磺酸基（—SO3Na）等，可以产生静电斥力效应；其侧链带有亲水性的非极性活性基团，具有较高的空间位阻效应。
由于其广泛的原料来源，独特的分子结构，故而具有前两代减水剂不可比拟的优点，加上在合成过程中不使用甲醛，属绿色环保产品，因此，已成为混凝土外加剂研究领域的重点和热点之一。
但是，也许是涉及技术秘密，目前该领域的研究成果报道较少，尤其是聚羧酸系高性能减水剂的合成工艺。
因此，本文在此予以简介之。
二、聚羧酸系高性能减水剂合成工艺简介。
聚羧酸系高性能减水剂目前主要存在聚酯类和聚醚类两大主流产品。
聚酯类：包括酯化和聚合两个过程。
聚醚类：只有聚合一个过程。
(一)、聚酯类聚羧酸系高性能减水剂合成工艺。
1、合成工艺简图冷凝器去离子水↓↓聚乙二醇过硫酸铵↓→→→→→→酯化→→→→→计量槽→→聚合中和成甲基丙烯酸→→→→→→→→→→反应→→→→→计量槽→→反应反应品↑↑↑↑去离子水氢氧化钠2、反应过程如下：（1）、酯化反应（制备大单体）：计量聚乙二醇1200料3960kg，将其在水浴中溶化，加入反应釜内，同时加入甲基丙烯酸1140kg，以及小料1份（对苯二酚：、吩噻嗪：），升温至90℃，加入浓硫酸，继续升温至120℃，保持小时，后充氮气2小时，（6㎡／时，每30分钟充1瓶，共4瓶），反应完成，得到减水剂中间大分子单体聚乙二醇单甲基丙烯酸酯和水。
粉体聚羧酸减水剂工艺
粉体聚羧酸减水剂工艺概述粉体聚羧酸减水剂是一种用于混凝土制备的添加剂，能够显著减少混凝土的水泥用量，提高混凝土的流动性和可泵性，同时保持其强度和耐久性。
本文将介绍粉体聚羧酸减水剂的工艺，包括生产、应用和质量控制等方面的内容。
一、粉体聚羧酸减水剂的生产工艺1. 原材料选择粉体聚羧酸减水剂的主要原料是聚羧酸醚单体和一些辅助材料，如稳定剂、助剂等。
原材料的选择对产品的性能和质量起着至关重要的作用。
2. 反应合成将聚羧酸醚单体与辅助材料按一定比例混合后，在一定温度下进行缩聚反应，生成聚羧酸醚聚合物。
反应过程需要控制好温度、反应时间和搅拌速度等参数，以确保产品的稳定性和一致性。
3. 干燥和粉碎反应合成后的聚羧酸醚聚合物需要进行干燥处理，以去除残余的溶剂和水分。
干燥后的产物需要经过粉碎处理，得到细粉体聚羧酸减水剂。
二、粉体聚羧酸减水剂的应用工艺1. 混凝土配制在混凝土的配制中添加粉体聚羧酸减水剂时，需要根据混凝土的设计强度、工作性能和施工要求等因素进行合理的剂量控制。
一般情况下，根据试验和经验选择合适的投加量，将粉体聚羧酸减水剂与混凝土的其它材料一同投入搅拌机进行搅拌。
2. 混凝土施工添加粉体聚羧酸减水剂的混凝土在施工过程中应注意控制水灰比和搅拌时间，以保证混凝土的流动性和可泵性。
同时，需要合理调整配合比和施工工艺，以确保混凝土的性能和质量满足要求。
3. 质量控制粉体聚羧酸减水剂的质量控制包括原材料的采购和检验、生产过程的监控和调整、产品的质检和包装等环节。
在生产过程中，需要严格控制反应条件和工艺参数，确保产品的稳定性和一致性。
同时，对成品进行严格的质检，确保产品符合相关标准和要求。
三、粉体聚羧酸减水剂工艺的优势和应用前景1. 优势粉体聚羧酸减水剂具有良好的流动性、可泵性和保水性能，能够显著提高混凝土的工作性能和施工效率。
同时，由于减少了水泥的用量，可以降低混凝土的成本，并减少对环境的影响。
2. 应用前景粉体聚羧酸减水剂在混凝土工程中的应用前景广阔。
聚羧酸减水剂母液配方
聚羧酸减水剂母液配方聚羧酸减水剂是一种常用的混凝土添加剂，可以显著降低混凝土的水泥用量，改善混凝土的工作性能和耐久性。
聚羧酸减水剂母液是聚羧酸减水剂的一种浓缩形式，通过稀释后添加到混凝土中起到减水增稠的作用。
本文将从配方的角度介绍聚羧酸减水剂母液的制备方法及其配方的调整。
一、聚羧酸减水剂母液的制备方法聚羧酸减水剂母液的制备方法主要包括以下几个步骤：首先，选择合适的聚羧酸减水剂，通常根据混凝土的性能要求和施工条件来选择适当的减水剂。
其次，将聚羧酸减水剂加入到水中，并通过搅拌使其充分溶解。
最后，经过过滤和调整pH值等工艺步骤，得到聚羧酸减水剂母液。
二、聚羧酸减水剂母液的配方调整聚羧酸减水剂母液的配方调整是为了满足不同混凝土的使用要求。
在进行配方调整时，需要考虑以下几个因素：1. 减水剂用量：根据混凝土的强度要求和施工工艺，合理确定减水剂的用量。
减水剂的用量过多会导致混凝土流动性差，用量过少则无法达到减水的效果。
2. 凝胶时间：凝胶时间是指混凝土从开始搅拌到开始凝胶的时间。
根据混凝土的施工要求，可以适当调整凝胶时间，延长或缩短凝胶3. 增稠效果：聚羧酸减水剂母液可以增加混凝土的黏稠性和塑性，提高抗渗性能。
在配方调整时，可以根据混凝土的用途和要求，调整增稠效果。
4. 其他性能调整：聚羧酸减水剂母液还可以通过添加其他助剂来调整混凝土的性能，如增加抗裂性能、改善耐久性等。
聚羧酸减水剂母液的配方优化是为了提高混凝土的性能和施工效果。
在配方优化中，需要考虑以下几个方面：1. 减水效果与黏稠性之间的平衡：减水剂的添加可以降低混凝土的水胶比，提高混凝土的强度和耐久性。
但是减水剂的添加也会使混凝土的流动性增加，降低混凝土的黏稠性。
因此，在配方优化时，需要平衡减水效果和黏稠性，以达到最佳的施工效果。
2. 凝结时间的控制：凝结时间的控制是为了满足不同施工工艺和混凝土的要求。
在配方优化时，可以通过调整凝结时间来适应不同的施工条件。
聚羧酸减水剂合成试验方法
聚羧酸减水剂合成试验方法一、原料准备聚羧酸减水剂的合成主要需要聚羧酸单体和聚醚单体，其中聚羧酸单体是合成聚羧酸减水剂的关键原料。
在实验中，我们需要准备适量的聚羧酸单体、聚醚单体以及其他助剂如过氧化物催化剂等。
二、合成方法1. 首先，将聚羧酸单体和聚醚单体按照一定的比例混合，并加入适量的过氧化物催化剂。
2. 将混合物搅拌均匀，并加热至一定温度。
温度的选择要根据具体的合成体系而定，一般在60-80摄氏度之间。
3. 在搅拌的同时，逐渐加入一定量的溶剂。
溶剂的选择要考虑到其与单体的溶解性以及后续的分离、纯化等工艺要求。
4. 继续保持搅拌和加热的条件，直到反应达到一定程度。
反应时间的长短取决于单体的性质和反应条件的选择，通常在1-3小时之间。
5. 反应完成后，将反应液冷却至室温，并进行分离。
分离的方法可以采用沉淀、过滤或萃取等技术，以得到目标产物。
6. 最后，通过浓缩、干燥等工艺对产物进行纯化和制备。
三、实验注意事项1. 在实验过程中，应注意个人安全和实验室的环境安全。
聚羧酸单体和聚醚单体等原料具有一定的毒性和腐蚀性，需要正确使用和储存。
2. 实验条件的选择要根据具体的体系和实验目的而定，如温度、搅拌速度、反应时间等。
3. 实验中需要控制各种原料的比例和添加顺序，以保证反应的顺利进行和产物的纯度。
4. 合成过程中，应注意控制溶剂的用量和选择，避免产生过多的有机废液和环境污染。
5. 在合成完成后，应对产物进行分析和测试，以确保其质量和性能符合要求。
通过以上步骤和方法，我们可以合成出具有一定性能的聚羧酸减水剂。
在实际应用中，可以根据需要对合成方法进行调整和优化，以获得更好的产品性能和经济效益。
聚羧酸减水剂的合成方法研究对于混凝土工程的发展和应用具有重要的意义。
聚羧酸减水剂生产工艺
二、聚羧酸系高性能减水剂合成工艺简介。
聚羧酸系高性能减水剂目前主要存在聚酯类和聚醚类两大主流产品。聚 酯类：包括酯化和聚合两个过程。聚醚类：只有聚合一个过程。
（一）、聚酯类聚羧酸系高性能减水剂合成工艺。
（3）、中和反应，将反应好的聚合物降温至50C以下，边搅拌边加入片 碱100kg，调节PH值6—乙反应完成，得到含固量为30%勺聚酯类聚羧酸系高 性能减水剂成品。
（二）、聚醚类聚羧酸系高性能减水剂合成工艺
（1）、合成工艺简图：
聚合反应―中和反应―成品
（2）、反应过程如下：
1、聚合反应：计量维生素C:,疏基乙酸：，配以580kg去离子水，泵 入滴定罐A备用，是为A料。计量丙烯酸，配以44kg去离子水，泵入滴定罐B备用，是为B料。往反应釜内加入去离子水930kg，烯丙醇聚氧乙烯醚1800kg,由室温升至55C，加入双氧水（配114kg去离子水），同时滴定A B料，B料3小时滴定完，A料小时滴定完，保温1小时。（温度控制60±2C）。

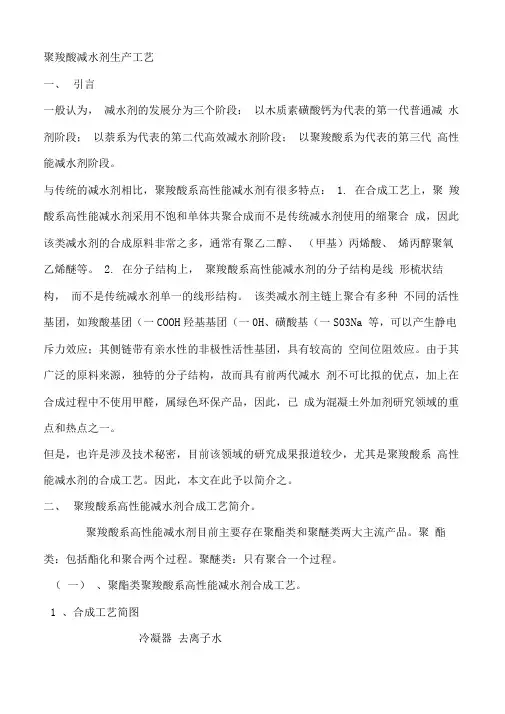

聚羧酸减水剂生产工艺
一、引言
一般认为， 减水剂的发展分为三个阶段： 以木质素磺酸钙为代表的第一代普通减 水剂阶段； 以萘系为代表的第二代高效减水剂阶段； 以聚羧酸系为代表的第三代 高性能减水剂阶段。
与传统的减水剂相比，聚羧酸系高性能减水剂有很多特点：1.在合成工艺上，聚 羧酸系高性能减水剂采用不饱和单体共聚合成而不是传统减水剂使用的缩聚合 成，因此该类减水剂的合成原料非常之多，通常有聚乙二醇、 （甲基）丙烯酸、 烯丙醇聚氧乙烯醚等。2.在分子结构上， 聚羧酸系高性能减水剂的分子结构是线 形梳状结构， 而不是传统减水剂单一的线形结构。 该类减水剂主链上聚合有多种 不同的活性基团，如羧酸基团（一COOH羟基基团（一0H、磺酸基（一S03Na等，可以产生静电斥力效应；其侧链带有亲水性的非极性活性基团，具有较高的 空间位阻效应。由于其广泛的原料来源，独特的分子结构，故而具有前两代减水 剂不可比拟的优点，加上在合成过程中不使用甲醛，属绿色环保产品，因此，已 成为混凝土外加剂研究领域的重点和热点之一。
聚羧酸减水剂生产工艺
聚羧酸减水剂生产工艺一、引言一般认为，减水剂的发展分为三个阶段：以木质素磺酸钙为代表的第一代普通减水剂阶段；以萘系为代表的第二代高效减水剂阶段；以聚羧酸系为代表的第三代高性能减水剂阶段。
与传统的减水剂相比，聚羧酸系高性能减水剂有很多特点：1.在合成工艺上，聚羧酸系高性能减水剂采用不饱和单体共聚合成而不是传统减水剂使用的缩聚合成，因此该类减水剂的合成原料非常之多，通常有聚乙二醇、（甲基）丙烯酸、烯丙醇聚氧乙烯醚等。
2.在分子结构上，聚羧酸系高性能减水剂的分子结构是线形梳状结构，而不是传统减水剂单一的线形结构。
该类减水剂主链上聚合有多种不同的活性基团，如羧酸基团（一COOH）、羟基基团（一0H）、磺酸基（一S03Na）等，可以产生静电斥力效应；其侧链带有亲水性的非极性活性基团，具有较高的空间位阻效应。
由于其广泛的原料来源，独特的分子结构，故而具有前两代减水剂不可比拟的优点，加上在合成过程中不使用甲醛，属绿色环保产品，因此，已成为混凝土外加剂研究领域的重点和热点之一。
但是，也许是涉及技术秘密，目前该领域的研究成果报道较少，尤其是聚羧酸系高性能减水剂的合成工艺。
因此，本文在此予以简介之。
二、聚羧酸系高性能减水剂合成工艺简介。
聚羧酸系高性能减水剂目前主要存在聚酯类和聚醚类两大主流产品。
聚酯类：包括酯化和聚合两个过程。
聚醚类：只有聚合一个过程。
（一）、聚酯类聚羧酸系高性能减水剂合成工艺。
1、合成工艺简图冷凝器去离子水中和 成 反应 品f f 氢氧化钠聚乙二醇 过硫酸铵 Jmm 酯化 mu 计量槽宀宀聚合甲基丙烯酸mm 反应mu 计量槽宀宀反应 ff去离子水 2、反应过程如下：（1）、酯化反应（制备大单体）：计量聚乙二醇1200料3960kg ，将其在 水浴中溶化，加入反应釜内，同时加入甲基丙烯酸1140kg ,以及小料1份（对苯 二酚：5.28kg 、吩噻嗪：1.06kg ）,升温至90C ，加入浓硫酸 69.3kg ，继续升温 至120C ，保持4.5小时，后充氮气2小时，（6川/时，每30分钟充1瓶，共4 瓶）,反应完成,得到减水剂中间大分子单体聚乙二醇单甲基丙烯酸酯和水。
聚羧酸减水剂生产工艺
聚羧酸减水剂生产工艺一、引言一般认为，减水剂的发展分为三个阶段：以木质素磺酸钙为代表的第一代普通减水剂阶段；以萘系为代表的第二代高效减水剂阶段；以聚羧酸系为代表的第三代高性能减水剂阶段。
与传统的减水剂相比，聚羧酸系高性能减水剂有很多特点：1.在合成工艺上，聚羧酸系高性能减水剂采用不饱和单体共聚合成而不是传统减水剂使用的缩聚合成，因此该类减水剂的合成原料非常之多，通常有聚乙二醇、（甲基）丙烯酸、烯丙醇聚氧乙烯醚等。
2.在分子结构上，聚羧酸系高性能减水剂的分子结构是线形梳状结构，而不是传统减水剂单一的线形结构。
该类减水剂主链上聚合有多种不同的活性基团，如羧酸基团（—COOH）、羟基基团（—OH）、磺酸基（—SO3Na）等，可以产生静电斥力效应；其侧链带有亲水性的非极性活性基团，具有较高的空间位阻效应。
由于其广泛的原料来源，独特的分子结构，故而具有前两代减水剂不可比拟的优点，加上在合成过程中不使用甲醛，属绿色环保产品，因此，已成为混凝土外加剂研究领域的重点和热点之一。
但是，也许是涉及技术秘密，目前该领域的研究成果报道较少，尤其是聚羧酸系高性能减水剂的合成工艺。
因此，本文在此予以简介之。
二、聚羧酸系高性能减水剂合成工艺简介。
聚羧酸系高性能减水剂目前主要存在聚酯类和聚醚类两大主流产品。
聚酯类：包括酯化和聚合两个过程。
聚醚类：只有聚合一个过程。
(一)、聚酯类聚羧酸系高性能减水剂合成工艺。
1、合成工艺简图冷凝器去离子水↓↓聚乙二醇过硫酸铵↓→→→→→→酯化→→→→→计量槽→→聚合中和成甲基丙烯酸→→→→→→→→→→反应→→→→→计量槽→→反应反应品↑↑↑↑去离子水氢氧化钠2、反应过程如下：（1）、酯化反应（制备大单体）：计量聚乙二醇1200料3960kg，将其在水浴中溶化，加入反应釜内，同时加入甲基丙烯酸1140kg，以及小料1份（对苯二酚：5.28kg、吩噻嗪：1.06kg），升温至90℃，加入浓硫酸69.3kg，继续升温至120℃，保持4.5小时，后充氮气2小时，（6㎡／时，每30分钟充1瓶，共4瓶），反应完成，得到减水剂中间大分子单体聚乙二醇单甲基丙烯酸酯和水。
粉体聚羧酸减水剂工艺
粉体聚羧酸减水剂工艺引言：粉体聚羧酸减水剂是一种常用的建筑材料添加剂，它可以显著改善混凝土的工作性能和性能稳定性。
本文将介绍粉体聚羧酸减水剂的工艺流程及其应用。
一、粉体聚羧酸减水剂的制备工艺粉体聚羧酸减水剂的制备工艺通常包括以下几个步骤：1. 原材料选用：选择高质量的羧酸单体和适量的添加剂。
羧酸单体是通过聚合反应制得的，其结构中含有羧基，能够与水泥颗粒进行吸附作用，从而改善混凝土的流动性。
2. 反应聚合：将羧酸单体和添加剂按照一定比例混合后，通过反应聚合产生聚羧酸减水剂。
聚合过程需要控制反应温度、反应时间和添加剂的用量，以确保产生高效的减水剂。
3. 粉体化处理：将得到的聚羧酸减水剂进行粉体化处理，常见的方法有喷雾干燥法和冷冻干燥法。
粉体化处理可以提高减水剂的稳定性和储存性能。
4. 包装和贮存：经过粉体化处理的聚羧酸减水剂需要进行包装和贮存，以保证其品质和使用效果。
常见的包装形式有袋装和散装，贮存条件要求干燥、防潮和避光。
二、粉体聚羧酸减水剂的应用粉体聚羧酸减水剂在混凝土工程中具有广泛的应用。
其主要作用是改善混凝土的工作性能，包括流动性、坍落度和保水性等。
具体应用包括以下几个方面：1. 提高混凝土的流动性：粉体聚羧酸减水剂能够减小混凝土的内摩擦阻力，使混凝土更易于流动和浇筑，提高施工效率。
2. 控制混凝土的坍落度：通过控制减水剂的用量，可以有效控制混凝土的坍落度，满足不同工程的要求。
3. 提高混凝土的强度和耐久性：粉体聚羧酸减水剂能够改善混凝土的致密性和孔隙结构，提高混凝土的强度和耐久性。
4. 减少混凝土的收缩和开裂：粉体聚羧酸减水剂能够减少混凝土的收缩和开裂倾向，提高混凝土的抗裂性能。
5. 降低混凝土的渗透性：粉体聚羧酸减水剂能够填充混凝土中的毛细孔隙，降低混凝土的渗透性，提高混凝土的耐久性。
结论：粉体聚羧酸减水剂是一种重要的建筑材料添加剂，其制备工艺主要包括原材料选用、反应聚合、粉体化处理、包装和贮存等步骤。
一种高分子量聚羧酸减水剂及其制备方法与流程
一种高分子量聚羧酸减水剂及其制备方法与流程
制备方法：
1.原料准备：准备适量的单体A（羧酸单体）、单体B（聚醚单体）以及引发剂。
2.聚合反应：将单体A和单体B加入反应釜中，配置出适量的溶液。
在一定温度下，添加引发剂，并进行聚合反应。
3.调节分子量：根据需要，可通过改变反应时间、温度和添加调节剂等方法来调节聚合反应过程中的分子量。
4.过滤和干燥：将聚合反应后的产物用溶剂进行过滤和洗涤，然后进行干燥，得到粉状减水剂。
制备流程：
1.准备制备所需原料。
2.将适量的单体A和单体B加入反应釜中，加入适量的溶剂，并进行充分搅拌，使其溶于溶剂中。
3.在一定温度下，向反应釜中加入引发剂，并进行聚合反应。
反应温度和时间根据单体的性质以及所需聚合的分子量来确定。
4.在聚合过程中，可根据需要添加调节剂，调节分子量。
5.聚合反应结束后，将反应产物用溶剂进行过滤和洗涤，去除杂质。
6.将洗涤后的产物进行干燥，得到粉状减水剂。
这种高分子量聚羧酸减水剂在建筑材料行业中具有广泛应用，能够显著改善混凝土的流动性和减水剂的减水效果。
其制备方法简单可行，流程清晰明了，可以通过调节反应条件和添加调节剂来控制产品的性能，具有良好的应用前景。
聚羧酸水泥减水剂的工艺流程方案
聚羧酸系水泥减水剂的工艺流程方案方案一：1.1 工艺流程1.2 反应方程式第一步，马来酸酐（MA）与聚乙二醇（ PEG）酯化。
第二步，马来酸聚乙二醇酯大分子单体与甲基丙烯酸（MAA）、2 - 丙烯酰胺基- 2 - 甲基丙烯磺酸钠（AMPS）共聚。
1.3 合成方法先以一定侧链长度的聚乙二醇跟过量的马来酸酐在通氮条件下反应生成混合单体（ PA）n，如用分子量为400， 1 000， 2 000， 6 000的聚乙二醇时，其聚合度（通常称为链长n）分别为9、23、45、136，生成的混合单体分别记为PA9， PA23， PA45， PA136。
合成减水剂时，按照分子设计的要求配合各种单体的比例，分步加入反应瓶中，加入溶剂，用氮气置换反应瓶内的空气，并在氮气保护下升温到90 ℃，同时滴加含有引发剂的溶液和其他共聚单体组分1 h，搅拌下进行聚合反应4～5 h。
聚合反应后得到均匀透明共聚羧酸溶液。
用稀碱溶液调整pH值到7～8，并调配溶液含固量在20%左右。
产品性能参照GB 8077 - 97混凝土外加剂匀质试验方法中的水泥净浆流动性表示。
方案二：1.1 原材料丙烯酸（AA）、甲基丙烯磺酸钠（MAS）、过硫酸铵（APS）均为市售化学试剂；聚氧乙烯基烯丙酯大单体，自制，其聚合度分别约为9、23、35；水泥，P.O42.5R，重庆腾辉江津水泥厂产。
1.2 聚羧酸减水剂的合成方法将丙烯酸、甲基丙烯磺酸钠、过硫酸铵、聚氧乙烯基烯丙酯大单体分别用去离子水配成浓度为20%的水溶发剂，滴加完毕后在75℃下保温反应一定时间。
反应结束后，用浓度为20%的NaOH水溶液调节PH值至7～8，得到浓度约为20%的黄色或红棕色聚羧酸减水剂。
方案三：1．1合成实验原料甲基丙烯酸(MAA)：工业级，北京东方化工厂；甲基丙烯酸聚L--醇单甲醚酯(MAAMPEA400、800、1200)：自制；2一丙烯酰胺一2一甲基丙磺酸(AMPs)，工业级，进口；其它助剂：分析纯，上海化学试剂有限公司。
聚羧酸减水剂合成工艺
聚羧酸减水剂合成工艺聚羧酸减水剂是一种高效的混凝土添加剂，可以有效地降低混凝土的黏度和增强混凝土的流动性，从而提高混凝土的工作性能和施工质量。
聚羧酸减水剂的合成工艺是一项非常重要的技术，在该过程中需要考虑许多因素，如原材料的选择、反应条件的控制、产品的稳定性等等。
本文将介绍聚羧酸减水剂的合成工艺及其主要特点。
一、原材料的选择聚羧酸减水剂是由聚羧酸、脂肪醇聚氧乙烯醚、乙烯-丙烯酸酯共聚物等多种原材料合成而成。
其中，聚羧酸是合成聚羧酸减水剂的关键原材料之一，决定了产品的质量和性能。
对聚羧酸的选择需要考虑其分子量、化学结构、分散性等因素。
二、反应条件的控制聚羧酸减水剂的合成是一种较为复杂的化学反应，需要控制反应条件，以确保产品的稳定性和性能。
反应条件包括温度、pH值、反应时间等因素。
其中，温度是影响反应速率的关键因素之一。
适宜的反应温度能够促进反应过程的进行，并且不会导致产物的分解或者分子量降低；反应时间也是影响反应结果的重要因素，如果反应时间太短，产品的分子量将较低，而反应时间过长则会导致产物的不稳定性和杂质的产生。
三、产品的稳定性聚羧酸减水剂的稳定性是评价产品质量的一个重要指标，直接影响产品的使用效果和寿命。
产品的稳定性主要包括化学稳定性和热稳定性。
化学稳定性是产品在存储和使用过程中对空气、光、水等媒介的抵抗能力，扩散性越强，则储存效期越长。
热稳定性是指产品在高温条件下不分解也不失效的能力，如果产品的热稳定性不佳，将会导致产品在高温环境下失去流动性和减水性能，从而影响混凝土的使用效果。
综上所述，聚羧酸减水剂的合成工艺是一项非常复杂和细致的技术活动，需要综合考虑多种因素，如原材料的选择、反应条件的控制、产品的稳定性等等。
合理地掌握这些因素，可以有效地提高产品的质量和性能，从而更好地满足混凝土工程的需求。
聚羧酸系高性能减水剂的生产工艺流程
聚羧酸系高性能减水剂的生产工艺流程聚羧酸减水剂是一种高效的混凝土外加剂，能够显著降低混凝土的用水量，提高混凝土的工作性和强度，并减少混凝土的碳足迹。
以下是聚羧酸系高性能减水剂的一般生产流程：1. 原料准备：主要原料包括各种单体（如丙烯酸、甲基丙烯酸酯）、交联剂、引发剂和缓冲溶液等。
这些原料需要精确计量，以确保最终产品的性能。
2. 预聚合：在特定的溶剂和条件下，通过引发自由基反应，将各种单体和交联剂进行聚合反应，形成预聚物。
这一步通常在封闭和严格控制的反应器中进行，以确保安全和反应效率。
3. 中和反应：预聚物通常是酸性的，需要通过添加碱（如氢氧化钠或碳酸钠）进行中和反应，使之部分或全部转变为水溶性的盐。
中和反应也有助于调节产品的pH值和稳定性。
4. 后聚合：预聚物溶液在加热和搅拌条件下继续聚合，以形成高分子量的聚羧酸聚合物。
这一步需要精确控制反应时间、温度和pH值，以确保获得所需的分子量分布和产品性能。
5. 稀释和调整：根据所需的产品规格和浓度，可能需要向聚合物溶液中添加水或其他溶剂进行稀释。
同时，可以添加各种添加剂（如防腐剂、稳定剂等）来优化产品的性能和储存稳定性。
6. 过滤和脱泡：为了去除可能的不溶性杂质和气泡，产品需要经过过滤和脱泡处理。
这一步可以帮助提高产品的外观质量和使用性能。
7. 质量控制：完成的聚羧酸减水剂需要经过一系列的质量检测，包括固含量、粘度、pH值、流动性等。
只有符合规定标准的产品才能进入下一个环节。
8. 包装和储存：合格的产品被装入塑料桶、柔性袋或其他适当的容器中，以便运输和使用。
产品需要存放在阴凉、干燥的地方，避免阳光直射和冻结。
这个生产过程需要高度的精确性和技术知识，以确保产品的一致性和高效性。
同时，安全操作、废物处理和环境保护也是生产过程中至关重要的考虑因素。
聚羧酸减水剂生产工艺.pdf
聚羧酸减水剂生产工艺一、引言一般认为，减水剂的发展分为三个阶段：以木质素磺酸钙为代表的第一代普通减水剂阶段；以萘系为代表的第二代高效减水剂阶段；以聚羧酸系为代表的第三代高性能减水剂阶段。
与传统的减水剂相比，聚羧酸系高性能减水剂有很多特点：1.在合成工艺上，聚羧酸系高性能减水剂采用不饱和单体共聚合成而不是传统减水剂使用的缩聚合成，因此该类减水剂的合成原料非常之多，通常有聚乙二醇、（甲基）丙烯酸、烯丙醇聚氧乙烯醚等。
2.在分子结构上，聚羧酸系高性能减水剂的分子结构是线形梳状结构，而不是传统减水剂单一的线形结构。
该类减水剂主链上聚合有多种不同的活性基团，如羧酸基团（—COOH）、羟基基团（—OH）、磺酸基（—SO3Na）等，可以产生静电斥力效应；其侧链带有亲水性的非极性活性基团，具有较高的空间位阻效应。
由于其广泛的原料来源，独特的分子结构，故而具有前两代减水剂不可比拟的优点，加上在合成过程中不使用甲醛，属绿色环保产品，因此，已成为混凝土外加剂研究领域的重点和热点之一。
但是，也许是涉及技术秘密，目前该领域的研究成果报道较少，尤其是聚羧酸系高性能减水剂的合成工艺。
因此，本文在此予以简介之。
二、聚羧酸系高性能减水剂合成工艺简介。
聚羧酸系高性能减水剂目前主要存在聚酯类和聚醚类两大主流产品。
聚酯类：包括酯化和聚合两个过程。
聚醚类：只有聚合一个过程。
(一)、聚酯类聚羧酸系高性能减水剂合成工艺。
1、合成工艺简图冷凝器去离子水↓↓聚乙二醇过硫酸铵↓→→→→→→酯化→→→→→计量槽→→聚合中和成甲基丙烯酸→→→→→→→→→→反应→→→→→计量槽→→反应反应品↑↑↑↑去离子水氢氧化钠2、反应过程如下：（1）、酯化反应（制备大单体）：计量聚乙二醇1200料3960kg，将其在水浴中溶化，加入反应釜内，同时加入甲基丙烯酸1140kg，以及小料1份（对苯二酚：5.28kg、吩噻嗪：1.06kg），升温至90℃，加入浓硫酸69.3kg，继续升温至120℃，保持4.5小时，后充氮气2小时，（6㎡／时，每30分钟充1瓶，共4瓶），反应完成，得到减水剂中间大分子单体聚乙二醇单甲基丙烯酸酯和水。
聚羧酸减水剂生产工艺
聚羧酸减水剂生产工艺一、引言一般认为，减水剂的发展分为三个阶段：以木质素磺酸钙为代表的第一代普通减水剂阶段；以萘系为代表的第二代高效减水剂阶段；以聚羧酸系为代表的第三代高性能减水剂阶段。
与传统的减水剂相比，聚羧酸系高性能减水剂有很多特点： 1.在合成工艺上，聚羧酸系高性能减水剂采用不饱和单体共聚合成而不是传统减水剂使用的缩聚合成，因此该类减水剂的合成原料非常之多，通常有聚乙二醇、（甲基）丙烯酸、烯丙醇聚氧乙烯醚等。
2.在分子结构上，聚羧酸系高性能减水剂的分子结构是线形梳状结构，而不是传统减水剂单一的线形结构。
该类减水剂主链上聚合有多种不同的活性基团，如羧酸基团（—COOH）、羟基基团（—OH）、磺酸基（—SO3Na）等，可以产生静电斥力效应；其侧链带有亲水性的非极性活性基团，具有较高的空间位阻效应。
由于其广泛的原料来源，独特的分子结构，故而具有前两代减水剂不可比拟的优点，加上在合成过程中不使用甲醛，属绿色环保产品，因此，已成为混凝土外加剂研究领域的重点和热点之一。
但是，也许是涉及技术秘密，目前该领域的研究成果报道较少，尤其是聚羧酸系高性能减水剂的合成工艺。
因此，本文在此予以简介之。
二、聚羧酸系高性能减水剂合成工艺简介。
聚羧酸系高性能减水剂目前主要存在聚酯类和聚醚类两大主流产品。
聚酯类：包括酯化和聚合两个过程。
聚醚类：只有聚合一个过程。
(一)、聚酯类聚羧酸系高性能减水剂合成工艺。
1、合成工艺简图冷凝器去离子水聚乙二醇过硫酸铵↓→→→→→→酯化→→→→→计量槽→→聚合中和成甲基丙烯酸→→→→→→→→→→反应→→→→→计量槽→→反应反应品↑↑↑↑去离子水氢氧化钠2、反应过程如下：（1）、酯化反应（制备大单体）：计量聚乙二醇1200料3960kg，将其在水浴中溶化，加入反应釜内，同时加入甲基丙烯酸1140kg，以及小料1份（对苯二酚：5.28kg、吩噻嗪：1.06kg），升温至90℃，加入浓硫酸69.3kg，继续升温至120℃，保持4.5小时，后充氮气2小时，（6㎡／时，每30分钟充1瓶，共4瓶），反应完成，得到减水剂中间大分子单体聚乙二醇单甲基丙烯酸酯和水。
聚羧酸减水剂酯类生产工艺
聚羧酸减水剂酯类生产工艺生产前将生产好的大单体放入60—70℃恒温水浴池里。
将大单体溶化开。
投料配比如下表：一、工艺：1、先投入釜底水，升温至92±3℃，然后同时滴加A料和C1料。
A 料滴加3.5H,C1料滴加3.5H.2、完毕后，再滴加C2料，30分钟滴加完后，保温在92—95℃间1小时。
然后下降温度50±℃，加入碱中合剂，调PH值后出料，浓度约23.5%左右。
二、注意事项：1、C料配制：计量好的去离子水加入滴加桶里，再加C1料的引发剂入桶中溶化、拌均。
C2料配制和C1料一样。
料配制好后在6小时以内用完，否则会影响质量。
2、A料配制：把单体从恒温水浴中调出，称出数量用真空泵把单体加入釜中，再把称量好的去离子水加入釜中搅拌0.5小时，加入滴加桶中等待滴加。
3、保持A料和C料的均匀滴加对产品质量控制很重要。
4、大单体存放在阴凉干燥避光处，同时A料滴加罐也要防止强光直射。
附注：大单体MPEG(甲氧基聚乙二醇，或称聚乙二醇单甲醚) 2000—8000S聚羧酸醚类生产工艺底料配制：先将去离子水1118KG投入反应附中，然后再将F108 (2163KG)86.5袋投入釜中。
缓慢升温60—62℃，待料全部融化后加入35%的双氧水7.5KG 和去离子水124KG，搅拌10分钟后保温60±2℃。
同时开始滴加A料和B1料，B1料滴加完后再滴加B2料。
A料配制： AC液体5.3KG ;VC固体3.5KG ;软化水697KG. B1料配制：丙烯酸68公斤，软化水17公斤。
B2料配制：丙烯酸143公斤，软化水36公斤。
A料3.5小时滴加完，B1料1.5小时滴加完后再滴加B2料，同样是1.5小时滴加完。
A料滴加完后，再在60℃下保温搅拌1小时后降温。
温度降至45℃左右，加入30%氢氧化钠溶液约270公斤，然后补加软化水1350公斤，搅拌30分钟。
成品含固约为40%的减水剂。
附注：1、生产用水要求：电导率不大于 30；PH值5.5—7.52、丙烯酸不能有杂质和沉淀混浊，否则不能使用。
一种抗絮凝型聚羧酸减水剂及其制备方法与流程
一种抗絮凝型聚羧酸减水剂及其制备方法与流程
抗絮凝型聚羧酸减水剂是一种常用的混凝土外加剂，可以改善混凝土的流动性和减水效果，防止混凝土结块和絮凝现象的发生。
以下是一种制备抗絮凝型聚羧酸减水剂的方法与流程：
1. 材料准备：
-聚羧酸单体：选择合适的聚羧酸单体作为原料，常见的包括醚羧酸和磺酸羧酸等。
-化学药品：准备所需的化学药品，如过氧化氢、还原剂等。
-溶剂：选择适宜的有机溶剂，如甲醇、乙醇等。
2. 反应步骤：
-步骤1：将聚羧酸单体与溶剂按一定比例混合，形成反应溶液。
-步骤2：在适当的温度和搅拌条件下，缓慢加入过氧化氢和还原剂，并控制反应时间。
-步骤3：在反应完成后，过滤或离心以去除未反应的固体或杂质。
3. 产品调整和包装：
-根据具体需求，可对得到的产品进行调整，如加入调节剂、pH
调节剂等，以达到所需的性能要求。
-将最终产品进行过滤、浓缩、除水等处理，确保其质量稳定。
-将制备好的抗絮凝型聚羧酸减水剂进行包装和标记，以备使用。
制备抗絮凝型聚羧酸减水剂的流程可以根据具体材料和工艺条件进
行调整和优化，以求得更好的产品性能和稳定性。
重要的是确保每个步骤的操作准确、材料浓度的控制和反应条件的优化，以获得理想的抗絮凝型聚羧酸减水剂产品。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
图片简介:本技术介绍了一种聚羧酸减水剂生产工艺，在常温状态下，往反应箱内加入占总溶液总比重20％50%的聚醚时，后加入占总溶液总比重30%71.7％的水进行溶解，自由基聚合：往进行溶解后的溶液内滴加占总溶液总比重3％7.5%的丙烯酸，滴加完毕后开始滴加占总溶液总比重0.3％的巯基乙酸，接枝反应：对经过自由基聚合的溶液进行加热直到8085摄氏度，开始滴加一个半小时的混合物，所述混合物由占总溶液总比重0.5％过硫酸铵和占总溶液总比重4.5％10.5%水混合而成，保温：将经过接枝反应中的溶液在80摄氏度下，保温一个半小时至两个小时。
技术要求1.一种聚羧酸减水剂生产工艺，其特征在于：在常温状态下，往反应箱（1）内加入占总溶液总比重20％-50%的聚醚时，后加入占总溶液总比重30%-71.7％的水进行溶解，自由基聚合：往进行溶解后的溶液内滴加占总溶液总比重3％-7.5%的丙烯酸，滴加完毕后开始滴加占总溶液总比重0.3％的巯基乙酸，接枝反应：对经过自由基聚合的溶液进行加热直到80-85摄氏度，开始滴加一个半小时的混合物，所述混合物由占总溶液总比重0.5％过硫酸铵和占总溶液总比重4.5％-10.5%水混合而成，保温：将经过接枝反应中的溶液在80摄氏度下，保温一个半小时至两个小时；其中，所述的反应箱（1）侧壁上设有出料管（11），所述反应箱（1）设有加热块（13），所述反应箱（1）内设有传动轴（14），所述传动轴（14）上设有搅拌杆（141），所述反应箱（1）侧壁上设有保温层（12），所述反应箱（1）顶部设有多个进料口（15），所述反应箱（1）顶部设有多个与所述进料口（15）相配合的连接管（3），所述连接管（3）顶部设有储料箱（2），所述连接管（3）侧壁上设有第一通槽，所述第一通槽内设有固定板（31），所述连接管（3）内设有支撑板（5），所述支撑板（5）上设有连接轴（4），所述连接轴（4）穿设于所述储料箱（2）内，所述支撑板（5）底部设有导块（55），所述支撑板（5）上设有下料口（54），所述下料口（54）设于所述导块（55）上方；在制备聚羧酸减水剂时，将聚醚和水加入到反应箱（1）内，传动轴（14）带动搅拌杆（141）转动，聚醚与水在反应箱（1）内混合；将丙烯酸放入到其中一个储料箱（2）内，再将巯基乙酸、硫酸铵和水的混合物放入另外的储料箱（2）内，推动连接轴（4）带动支撑板（5）移动，根据需要滴加的量确定支撑板（5）的位置；当支撑板（5）位置确定后，储料箱（2）内的液体进入到连接管（3）内，连接管（3）内的液体从下料口（54）处往下运动，液体粘沿导块（55）往下滑落，将液体滴入到反应箱（1）内，根据先后顺序依次将相应的液体加入到反应箱（1）内，当聚羧酸减水剂制备完成后，将聚羧酸减水剂出料管（11）内排出，获得初成品聚羧酸减水剂。
2.根据权利要求1所述的一种聚羧酸减水剂生产工艺，其特征在于：将经过保温的水降温至50摄氏度后，打入复配池，加入添加剂，加水稀释后将复配好的溶液打入成品罐。
3.根据权利要求1所述的一种聚羧酸减水剂生产工艺，其特征在于：所述以上步骤均在密闭状态下进行。
设有第一活动腔（23），所述储料箱（2）底部设有多个第一通孔（22），所述第一活动腔（23）内设有与所述第一通孔（22）相配合的挡板（24）；所述下料口（54）内壁上可转动连接有密封板（541），所述下料口（54）内壁上设有与所述密封板（541）相配合的第一支撑弹簧（542）；所述连接轴（4）上设有第一输气腔（42），所述支撑板（5）上设有与所述第一输气腔（42）相通的第二输气腔（540），所述支撑板（5）上还设有与所述下料口（54）相通的第二活动腔，所述第二活动腔顶部设有与所述第二输气腔（540）相通的第三活动腔（55），所述第二活动腔内设有第一推杆（56），所述第一推杆（56）上设有第一推板（562），所述第一推板（562）设于所述第三活动腔（55）内，所述第一推板（562）上设有复位弹簧（561）；将液体装入到储料箱（2）内后，根据需要滴加的量调整支撑板（5）位置，支撑板（5）位置固定后，挡板（24）从第一通孔（22）处移开，储料箱（2）内的液体从第一通孔（22）处进入到连接管（3）内，液体将连接管（3）装满后，挡板（562）将第一通孔（22）封闭，第一输气腔（42）内进入空气，空气通过第二输气腔（540）进入到第三活动腔（55）内，空气推动第一推板（562）沿第三活动腔（55）内壁移动，第一推杆（56）随第一推板（562）往下料口（54）方向移动，第一推杆（56）推动密封板（541）转动，密封板（541）转动形成斜面，连接管（3）内的液体从下料口（54）处掉出，液体沿导块（55）滴加在反应箱（1）内，完成聚羧酸减水剂的制备。
有第一凹槽（15），所述第一凹槽（15）内设有第二支撑弹簧（343），所述第二支撑弹簧（343）顶部设有支撑块（34），所述第一通槽内壁上设有第一滑槽（33），所述第一滑槽（33）内设有第一滑块（331），所述固定板（31）侧壁上设有第一连接杆（311），所述第一连接杆（311）穿设于所述第一滑块（331）上；所述连接轴（4）上设有多个第一连接板（47），所述第一连接板（47）底部设有第二连接杆（471），所述支撑板（5）上设有多个与所述第二连接杆（471）相配合的连接孔（57），所述连接孔（57）内设有与所述第二连接杆（471）相配合的固定环（59）；所述连接管（3）侧壁上设有开口，所述开口处设有密封门（38）；在对连接管（3）清洗时，往下推动连接轴（4），将支撑板（5）推送至开口一侧，将支撑板（5）从开口内取出，往下推动支撑块（35），往上拉动连接轴（4），同时往下推动固定板（31），翻转固定板（31），固定板（31）转动180°，对固定板（31）内壁上做清理，随后将清水注入到连接管（3）内，对连接管（3）内壁做清理，完成连接管（3）的清洗。
技术说明书一种聚羧酸减水剂生产工艺技术领域本技术属于减水剂的制作技术领域，尤其是涉及一种聚羧酸减水剂生产工艺。
背景技术减水剂，可保持水泥净浆、砂浆和混凝土工作度不变而显著减少其拌和用水量的外加剂，能显著提高混凝土强度，改善混凝土的抗冻性，抗渗性或减少水泥用量。
目前市场上常用的几种减水剂为：木质素磺酸钠盐减水剂，萘系高效减水剂，脂肪族高效减水剂，氨基高效减水剂，聚羧酸高性能减水剂等。
聚羧酸系高性能减水剂是目前世界上最前沿、科技含量最高、应用前景最好、综合性能最优的一种混凝土超塑化剂(减水剂)。
目前大多数聚羧酸系减水剂由甲氧基聚乙二醇酯化合成大单体与其他单体共聚而成，其酯化过程中的带水剂通常采用苯或甲苯，而苯或甲苯蒸气是有毒物质。
聚羧酸系减水剂的研究开发应从混凝土性能、价格、环保、可持续发展等多方面综合考虑，进一步朝高性能化、多功能化、生态化方向发展，价格低廉、合成工艺简单的聚羧酸系减水剂的研究对我国混凝土材料、建设工程的进步都具有重要的意义。
专利CN101186460A公布了一种以烯丙基聚乙二醇为原料的聚羧酸系减水剂及其合成方法。
其合成方法如下:将烯丙基聚乙二醇、马来酸酐、丙烯酸甲酯、水依次加入反应釜，通入氮气保护，加入过硫酸铵或硫酸亚锡，在90摄氏度下反应6小时，加入50％氢氧化钠溶液，调节pH值至7。
此方法合成中需要通入氮气，控制PH值，既不容易控制反应，又增加了生产成本，且分散效果一般、掺量较高。
在减水剂制备时，对于其中各种成分的添加控量十分重要，良好的成品重量需要对原料的精确把控，现有的减水剂生产在添加原料时通常采用人工添加的方式，人工操作无法对减水剂的添加量及添加速度做控制，在不注意情况下极易造成添加过量等问题，对成品减水剂质量产生一定影响，同时还使减水剂生产的成本增加。
技术内容本技术为了克服现有技术的不足，提供一种降低生产成本的聚羧酸减水剂生产工艺。
为了实现上述目的，本技术采用以下技术方案：一种聚羧酸减水剂生产工艺，在常温状态下，往反应箱内加入占总溶液总比重20％-50%的聚醚时，后加入占总溶液总比重30%-71.7％的水进行溶解，自由基聚合：往进行溶解后的溶液内滴加占总溶液总比重3％-7.5%的丙烯酸，滴加完毕后开始滴加占总溶液总比重0.3％的巯基乙酸，接枝反应：对经过自由基聚合的溶液进行加热直到80-85摄氏度，开始滴加一个半小时的混合物，所述混合物由占总溶液总比重0.5％过硫酸铵和占总溶液总比重4.5％-10.5%水混合而成，保温：将经过接枝反应中的溶液在80摄氏度下，保温一个半小时至两个小时；其中，所述的反应箱侧壁上设有出料管，所述反应箱设有加热块，所述反应箱内设有传动轴，所述传动轴上设有搅拌杆，所述反应箱侧壁上设有保温层，所述反应箱顶部设有多个进料口，所述反应箱顶部设有多个与所述进料口相配合的连接管，所述连接管顶部设有储料箱，所述连接管侧壁上设有第一通槽，所述第一通槽内设有固定板，所述连接管内设有支撑板，所述支撑板上设有连接轴，所述连接轴穿设于所述储料箱内，所述支撑板底部设有导块，所述支撑板上设有下料口，所述下料口设于所述导块上方；在制备聚羧酸减水剂时，将聚醚和水加入到反应箱内，传动轴带动搅拌杆转动，聚醚与水在反应箱内混合；将丙烯酸放入到其中一个储料箱内，再将巯基乙酸、硫酸铵和水的混合物放入另外的储料箱内，推动连接轴带动支撑板移动，根据需要滴加的量确定支撑板的位置；当支撑板位置确定后，储料箱内的液体进入到连接管内，连接管内的液体从下料口处往下运动，液体粘沿导块往下滑落，将液体滴入到反应箱内，根据先后顺序依次将相应的液体加入到反应箱内，当聚羧酸减水剂制备完成后，将聚羧酸减水剂出料管内排出，获得初成品聚羧酸减水剂。
将所需的原料液体存储在储料箱内，避免频繁的添加原料，使反应箱可连续的制备减水剂，适应工厂大量生产模式，保证设备的持续运作，提升减水剂生产效率；通过对支撑板位置的调整，对连接管的容量做调整，使连接管内每次装的液体均是需要滴加的液体总量，避免出现液体滴加过多情况，对滴加的原料做精准的定量控制，避免了不必要的浪费；通过将原料放置在储料箱的方式，使反应箱整体处于密封状态，避免空气进入到反应箱内对反应造成影响，与保温层相互配合为反应箱提供良好的保温效果；通过储料箱对原料起保护作用，避免光线直射在原料上，防止原料因长期光照而分解，降低减水剂生产成本。
；在固定板作用下，对支撑板的位置起固定作用，将支撑板固定在连接管上的任意位置上，以便获得所需的连接管容量，增加反应箱的适用范围；在导块设置下，将连接管内的液体通过液滴的形式加入到反应箱内，以便对滴加液滴的速度做控制，使液体以匀速的状态加入到反应箱内，保证反应稳步进行，从而保证减水剂成品质量。
