抽汽凝汽式汽轮机参数word精品
汽轮机参数
三、汽轮机主要技术规范（一）汽轮机铭牌主要技术参数汽轮机型号 C12-3.43/0.981型式抽汽凝汽式汽轮机主汽门前蒸汽压力额定3.43（+0.2）MPa（a）-0.3最高3.63MPa（a）（可长期连续运行）主汽门前蒸汽温度额定435（+5）℃-15最高445℃（可长期连续运行）额定进汽量 87t/h最大进汽量 127t/h（可长期连续运行）额定抽汽量 50t/h最大抽汽量 80t/h额定抽汽压力 0.981MPa（G）抽汽压力范围 0.785～1.275MPa（G）额定抽汽温度317.2 ℃抽汽温度范围 250～330℃额定功率 12 MW汽轮机铭牌功率 12 MW最大功率 15 MW汽轮机转向（机头向机尾看）顺时针方向汽轮机额定转速 3000r／min汽轮机一发电机轴系临界转速 1735r／min汽轮机单个转子的临界转速 1470r／min汽轮机轴承座允许最大振动 0.03mm（双振幅值）过临界转速时轴承座允许最大振动 0.10mm（双振幅值）允许电频率变化范围50±0.5Hz汽轮机中心高（距运转平台） 750mm汽轮机本体总重 57t汽轮机上半总重（连同隔板上半等） 15t汽轮机下半重（包括隔板下半等） 19t汽轮机转子总重 7.83t汽轮机本体最大尺寸（长×宽×高）mm 6021×3590×3635（二）汽轮机技术要求；本汽轮机实际运行条件：进汽量为72 t/h，最大进汽量83 t/h；额定抽汽量45 t/h；无高加、除氧器回热抽汽；循环水温度≤33℃。
锅炉正常运行时，保证C12机组纯凝工况下发电量能达到12MW并长期稳定运行。
并考虑两台锅炉运行时，其中一台汽机故障时另一台汽机在保证供汽条件下，抽凝状态运行能达到15MW。
12MW抽凝式汽轮发电机组的实际运行工况：型式抽汽凝汽式汽轮机）MPa（a）主汽门前蒸汽压力额定3.43（+0.2-0.3最高3.63MPa（a）（可长期连续运行））℃主汽门前蒸汽温度额定435（+5-15最高445℃（可长期连续运行）额定进汽量 71t/h最大进汽量 83t/h（可长期连续运行）额定抽汽量 35t/h最大抽汽量 45t/h额定抽汽压力 0.981MPa（G）抽汽压力范围 0.785～1.275MPa（G）额定抽汽温度317.2 ℃抽汽温度范围 250～330℃四、发电机技术规范（一）发电机参数型号 QFW-15-2A额定功率15MW额定功率因数 0.8额定电压10.5kV额定转速 3000r/min频率 50Hz相数 3极数 2定子线圈接法 Y效率不低于 97％短路比 0.48顶值电压 1.8 倍额定励磁电压电压响应比 1 倍额定励磁电压／秒允许强励持续时间 10 s定、转子线圈绝缘等级／使用等级 F级／ F级空冷器进水量 100t／h交流无刷励磁机型号 TFLW80-3000A功率 80 kW直流输出电压 250V直流输出电流 320A接法 Y相数 3频率 150 Hz功率因数 0.95每臂并联支路数 1个整流方式三相全波整流二极管参数 250A／1200V永磁副励磁机型号 TFY2.85-3000 C 容量 2.85kVA额定电压 190V额定电流 15A频率 400Hz相数单相功率因数 0.93.1干熄焦锅炉技术参数3.1.1 干熄焦锅炉型式：单汽包自然循环型室外式干熄焦锅炉3.1.2 干熄焦锅炉循环系统详见系统图3.1.3 锅炉入口烟气量：～210,000 Nm3/h 980℃(最大)～190,000 Nm3/h 960℃(正常) 3.1.4锅炉入口烟气温度： 900～980℃3.1.5 锅炉出口烟气温度： 160～180℃3.1.6循环气体成分见下表（供参考）：循环气体成分表2锅炉入口含尘浓度：～10g/Nm33.1.7锅炉额定蒸发量：（红焦处理量140t/h） 83t/h（红焦处理量125t/h） 72.5t/h3.1.8汽包工作压力： 5.0MPa（G）3.1.9主蒸汽压力(二次过热器出口)：4.5 MPa（G）(锅炉出口主蒸汽调节阀后)： 4.2±0.2 MPa（G）3.1.10过热器出口蒸汽温度： 450±10℃锅炉出口参数在需方满足前提条件下，达到工况点对应参数:锅炉额定蒸发量：（红焦处理量140t/h） 83t/h正常蒸发量：（红焦处理量125t/h） 72.5t/h主蒸汽压力(二次过热器出口)： 4.5MPa（G）（锅炉出口主蒸汽调节阀后)： 4.2±0.2 MPa（G）过热器出口蒸汽温度： 450±10℃锅炉外表面温度：锅炉设备在正常运行条件下，当环境温度为25℃时，锅炉的炉墙外表温度不超过50℃，当环境温度大于25℃时，锅炉的炉墙外表温度不超过环境温度25℃，散热量不超过290W/M2。
50MW 单抽汽凝汽式汽轮机
C50-8.83/0.294型50MW 单抽汽凝汽式汽轮机DEH 控制系统说明书目录一、概述二、工作原理及系统组成三、操作说明四、调试说明五、DEH控制器的画面一、概述本数字电液控制系统（DEH控制系统）、采用FOXBORO公司的I/A‘S硬件，液压系统采用上海汽轮机有限公司的成熟可靠的部套，整个系统为纯电调方式。
在控制信号与执行机构的接口上，用电液转换器及流量放大器作为电调控制部件。
电液转换器的关键元件力矩马达采用美国进口的部件，它将电调系统输出的电流信号线性地转化为油压信号，再经过流量放大器控制油动机。
电液转换器能精确地把电流信号转化为油压信号去控制油动机。
通过改变控制油压，控制调节汽阀开度，达到控制进入汽轮机蒸汽流量目的。
DEH控制系统主要是控制汽轮机转速、机组负荷以及抽汽压力等参数。
DEH系统接受现场输入信号，如OPS（转速）、MW（功率）、TP（主蒸汽压力）、IEP（中压抽汽压力）以及运行人员通过CRT发出的各种指令等，经过内部的运算，送出阀位设定控制信号，去控制电液转换器，通过液压系统及执行机构控制主汽门（TV），高压调门（GV）、中压抽汽阀门（IEV）（旋转隔板）的开度，对汽机进行起动、升速、并网、带负荷、抽汽压力调节，还能对各种运行工况作相应的操作、保护、控制、监视等，以确保汽轮发电机组的安全可靠运行。
DEH控制系统具有下列功能：1）转速控制功能在冲转汽机时，对汽机具有大范围的转速控制功能（0-3400r/min）。
2）自动同期有自动同期接口，接受自动同期装置的升、降信号，实现自动同期。
自同期完成后，并网并自动带初负荷（3-5%）。
3）功率控制功能汽机并网后，对汽机进行功率控制。
可根据用户要求，投入功率反馈回路，进行功频控制，控制精度：1MW。
4）一次调频功能机组并网后，如电网的频率改变，将对汽机的功率进行修正，实现一次调频功能。
5）限制器功能，DEH具有以下几种限制功能：●主蒸汽压力限制●负荷限制●阀位限制●功率限制6）OPC超速保护控制功能当汽机带30%以上负荷时，如果发生油开关跳闸，此时各路控制油压会通过电磁阀卸去，从而将所有调节汽阀及抽汽阀油动机关闭。
汽轮机使用说明
汽轮机使用说明书一、主要技术参数1、型号：CC50-8.83/4.12/1.2752、型式：高压单缸、冲动、双抽汽凝汽式。
3、调节方式：喷嘴调节。
汽轮机调节系统采用高压抗燃油数字电液调节系统。
4、功率：额定抽汽工况：50000KW一级抽汽最大工况：50000KW二级抽汽最大工况：50000KW纯凝汽工况：50000KW最大功率工况(阀门全开)：60000KW5、工作转速：3000r/min6、转子旋转方向：从汽机头往发电机方向看为顺时针7、工作电网频率：50Hz8、蒸汽初压：8.83MPa9、蒸汽温度：535℃10、额定中压抽汽压力： 4.12MPa抽汽压力调节范围：±0.196MPa额定低压抽汽压力： 1.275MPa抽汽压力调节范围：-0.196~+0.294MPa11、抽汽流量：中压抽汽量：额定/最大：90/120t/h低压抽汽量：额定/最大：80/105t/h12、进汽流量：额定抽汽工况：357t/h纯凝汽工况：193t/h最大功率工况(阀门全开)：395t/h13、排汽压力：额定抽汽工况0.0041MPa纯凝汽工况0.0056MPa14、冷却水温：a. 正常冷却水温22 ℃b. 维持额定功率时的最高冷却水温33 ℃c. 冷却水温33 ℃时的运行工况功率50000KW抽汽压力4.12MPa的额定抽汽流量90t/h抽汽压力1.275MPa的额定抽汽流量80t/h进汽参数8.83MPa；535℃;进汽流量363t/h排汽压力0.0074MPa15、给水温度额定抽汽工况217.2℃纯凝汽工况206℃16、汽轮机转子临界转速1622r/min17、汽缸数 118、级数1+1+1+4+1+9（共17级）19、回热抽汽数 6 （分别在3、5、7、10、12、15级后）20、加热器数高压加热器2台除氧器1台低压加热器3台21、最大吊装重量~ 40t （安装时，凝汽器未装管束）24t （检修时，上半汽缸组合）22、汽轮机本体外形尺寸（长×宽×高）8.52m+6.72m+3.36m(高度指后汽缸上部大气阀至运转平台)23、最大起吊高度 6.1m（吊钩至运转平台）24、运转平台高度： 8.0m25、汽轮机与凝汽器的连接方式：刚性26、额定抽汽工况时补水130t/h补水（温度为20℃）和50t/h补水（温度为50℃）补进低压除氧器27、产品执行标准：GB5578-85《固定式发电用汽轮机技术条件》注：上述蒸汽压力均为绝对压力。

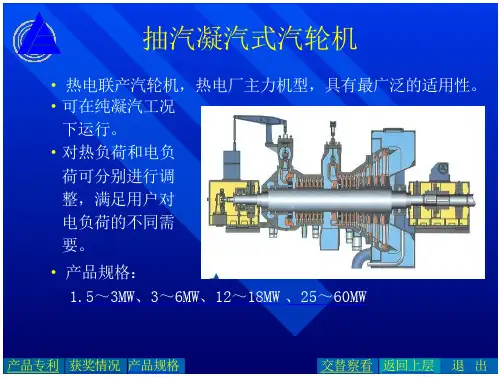

抽汽凝汽式汽轮机 预览
交替察看 返回上层 退 出
3MW以下抽汽凝汽式汽轮机主机
群阀提板式调阀
电动盘车
高效主油泵 产品专利 获奖情况 产品规格
交替察看 返回上层 退 出
3MW以下抽汽凝汽式汽轮机辅机系统
多种材质冷 凝器供选择
自密封高 压加热器
冷油器
汽封冷却系统
产品专利 获奖情况 产品规格
热井水位调节 抽真空系统
交替察看 返回上层 退 出
交替察看 返回上层 退 出
3MW以下抽汽凝汽式汽轮机部分业绩
序号
型号
省份
用户单位
台数
产品专利 获奖情况 产品规格
交替察看 返回上层 退 出
3-6MW抽汽凝汽式汽轮机
· 产品技术参数：
进汽压力：1.27-5.88 Mpa；进汽温度：340-490℃；
转速：3000 r/min；
· 技术创新：
■主机 ■辅机系统 ■DEH系统
3MW以下抽汽凝汽式汽轮机DEH系统
DEH系统特点
产品专利 获奖情况 产品规格
交替察看 返回上层 退 出
3MW以下抽凝式汽轮机振动值
在额定转速、满负荷工况下： · 轴承座振动≤30um · 轴振动≤125um
产品专利 获奖情况 产品规格
交替察看 返回上层 退 出
3MW以下抽汽凝汽式汽轮机
热耗—汽耗—内效率
12-18MW凝汽式汽轮机部分业绩
产品专利 获奖情况 产品规格 上一页 下一页 交替察看 返回上层 退 出
12-18MW凝汽式汽轮机部分业绩
产品专利 获奖情况 产品规格
上一页
交替察看 返回上层 退 出
25-60MW抽汽凝汽式汽轮机
· 产品技术参数： 进汽压力：3.0-10.0Mpa；进汽温度：420-550℃；
汽轮机说明书
中国长江动力公司（集团）文件代号Q3053C-SM2011年3 月日产品型号及名称C7.5-3.8/1.0抽汽凝汽式汽轮机文件代号Q3053C-SM文件名称使用说明书编制单位汽轮机研究所编制校对审核会签标准化审查批准目录1前言--------------------------------- 2 2主要技术数据------------------------- 2 3产品技术性能说明和主要技术条件------- 3 4产品主要结构------------------------- 3 5安装说明----------------------------- 5 6运行和维护--------------------------- 17 7附录：汽轮机用油规范----------------- 251前言C7.5-3.8/1.0型汽轮机系中温中压、单缸、冲动、抽汽凝汽式汽轮机，具有一级工业调整抽汽。
额定功率为7500kW，工业抽汽额定压力为1.0MPa，额定抽汽量为9.5t/h。
本汽轮机与发电机、锅炉及其他附属设备成套，安装于企业自备电站或热电厂，同时供热和供电。
机组的电负荷和热负荷，可按用户需要分别进行调节。
同时，亦允许在纯凝汽工况下，带负荷7500kW长期运行。
本机系热电联供机组，具有较高的热效率和经济性。
机组结构简单紧凑，布置合理，操作简便，运行安全可靠。
2主要技术数据2.1 汽轮机型式中温中压、单缸、冲动、抽汽凝汽式2.2 汽轮机型号C7.5-3.8/1.0 型2.3 新蒸汽压力3.8(2.03.0+-)MPa2.4 新蒸汽温度390(1020+-)℃2.5 额定功率7500kW最大功率9000kW2.6 额定转速3000r/min2.7 额定进汽量46t/h2.8 最大进汽量50t/h2.9 额定抽汽参数压力 1.0 MPa温度272.3℃流量9.5 t/h2.10 最大抽汽量15t/h2.11 抽汽压力变化范围0.8～1.3 MPa （a）2.12 排汽压力0.0094MPa2.13 冷却水温33℃2.14 给水回热级数1CY+1DJ2.15 给水温度130℃2.16 旋向从汽机向电机端看为顺时针方向2.17 转子临界转速~1740r/min(详见Q3053C-JS15<<强度数据汇总>>)2.18 汽机前后轴承中心距3313mm2.19 汽轮机总长5817mm2.20 汽轮机总重（不连凝汽器）~59 t2.21 汽轮机上半汽缸（连隔板）重量~17.9 t2.22 汽轮机上半汽缸（不连隔板）重量~11.6t2.23 汽轮机下半汽缸（连隔板）重量~34.61 t2.24 汽轮机下半汽缸（不连隔板）重量~28.26 t3产品技术性能说明和主要技术条件3.1汽轮机运行时，在轴承座上测得的全振幅振动值不大于0.03mm。
汽轮机参数
三、汽轮机主要技术规范（一）汽轮机铭牌主要技术参数汽轮机型号型式抽汽凝汽式汽轮机主汽门前蒸汽压力额定3.43（+0.2-0.3）MPa（a）最高3.63MPa（a）（可长期连续运行）主汽门前蒸汽温度额定435（+5-15）℃最高445℃（可长期连续运行）额定进汽量87t/h最大进汽量127t/h（可长期连续运行）额定抽汽量50t/h最大抽汽量80t/h额定抽汽压力0.981MPa（G）抽汽压力范围0.785～1.275MPa（G）额定抽汽温度317.2 ℃抽汽温度范围250～330℃额定功率12 MW汽轮机铭牌功率12 MW最大功率15 MW汽轮机转向（机头向机尾看）顺时针方向汽轮机额定转速3000r／min汽轮机一发电机轴系临界转速1735r／min汽轮机单个转子的临界转速1470r／min汽轮机轴承座允许最大振动0.03mm（双振幅值）过临界转速时轴承座允许最大振动0.10mm（双振幅值）允许电频率变化范围50±0.5Hz汽轮机中心高（距运转平台）750mm汽轮机本体总重57t汽轮机上半总重（连同隔板上半等）15t汽轮机下半重（包括隔板下半等）19t汽轮机转子总重7.83t汽轮机本体最大尺寸（长×宽×高）mm 6021×3590×3635（二）汽轮机技术要求；本汽轮机实际运行条件：进汽量为72 t/h，最大进汽量83 t/h；额定抽汽量45 t/h；无高加、除氧器回热抽汽；循环水温度≤33℃。
锅炉正常运行时，保证C12机组纯凝工况下发电量能达到12MW并长期稳定运行。
并考虑两台锅炉运行时，其中一台汽机故障时另一台汽机在保证供汽条件下，抽凝状态运行能达到15MW。
12MW抽凝式汽轮发电机组的实际运行工况：型式主汽门前蒸汽压力主汽门前蒸汽温度额定进汽量71t/h最大进汽量83t/h额定抽汽量35t/h最大抽汽量45t/h额定抽汽压力0.981MPa抽汽压力范围0.785额定抽汽温度抽汽温度范围250四、发电机技术规范（一）发电机参数型号QFW-15-2A额定功率额定功率因数0.8额定电压额定转速3000r/min频率50Hz相数3极数2定子线圈接法Y 效率短路比0.48抽汽凝汽式汽轮机额定3.43（+0.2-0.3）MPa（a）最高3.63MPa（a）（可长期连续运行）额定435（+5-15）℃最高445℃（可长期连续运行）（可长期连续运行）（G）～1.275MPa（G）317.2 ℃～330℃15MW10.5kV不低于97％顶值电压1.8倍额定励磁电压电压响应比1倍额定励磁电压／秒允许强励持续时间10 s定、转子线圈绝缘等级／使用等级F级／F级空冷器进水量100t／h交流无刷励磁机型号TFLW80-3000A功率80 kW直流输出电压250V直流输出电流320A接法Y相数3频率150 Hz功率因数0.95每臂xx支路数1个整流方式三相全波整流二极管参数250A／1200V永磁副励磁机型号TFY2.85-3000 C容量2.85kVA额定电压190V额定电流15A频率400Hz相数单相功率因数0.93.1干熄焦锅炉技术参数3.1.1干熄焦锅炉型式：单汽包自然循环型室外式干熄焦锅炉3.1.2干熄焦锅炉循环系统详见系统图3.1.3锅炉xx烟气量：～210,000 Nm/h 980℃(最大)～190,000 Nm/h 960℃(正常)3.1.4锅炉入口烟气温度：900～980℃333.1.5锅炉出口烟气温度：160～180℃3.1.6循环气体成分见下表（供参考）：循环气体成分表2成分％CO0.4H20.2CO214O203N273.4H2O 12锅炉xx含尘浓度：～10g/Nm3.1.7锅炉额定蒸发量：（红焦处理量140t/h）83t/h（红焦处理量125t/h）72.5t/h3.1.8汽包工作压力：5.0MPa（G）3.1.9主蒸汽压力(二次过热器出口)：4.5 MPa（G）(锅炉出口主蒸汽调节阀后)：4.2±0.2 MPa（G）3.1.10过热器出口蒸汽温度：450±10℃锅炉出口参数在需方满足前提条件下，达到工况点对应参数: 锅炉额定蒸发量：（红焦处理量140t/h）83t/h正常蒸发量：（红焦处理量125t/h）72.5t/h主蒸汽压力(二次过热器出口)：4.5MPa（G）（锅炉出口主蒸汽调节阀后)：4.2±0.2 MPa（G）过热器出口蒸汽温度：450±10℃锅炉外表面温度：锅炉设备在正常运行条件下，当环境温度为25℃时，锅炉的炉墙外表温度不超过50℃，当环境温度大于25℃时，锅炉的炉墙外表温度不超过环境温度25℃，散热量不超过290W/M。
青汽抽汽凝汽式工业拖动汽轮机讲解
■噪音 :
部分业绩
产品专利 获奖情况 产品规格
交替察看 返回上层 退 出
3-6MW抽凝式工业拖动汽轮机主机
联体式自动主气门 群阀提板式调阀 侧挂油动机
保安系统 在线试验
电动盘车
高效主油泵
公用底盘
通流部分 全三维设计
产品专利 获奖情况 产品规格
焊接后缸+落地轴承座 交替察看 返回上层 退 出
3-6MW抽凝式工业拖动汽轮机
辅机系统
多种材质冷 凝器供选择
自密封高 压加热器
冷油器
汽封冷却系统
产品专利 获奖情况 产品规格
抽真空系统
热井水位调节
交替察看 返回上层 退 出
3-6MW抽凝式工业拖动汽轮机DEH系 统
启动阀 远方控制
DEH系统特点
产品专利 获奖情况 产品规格
交替察看 返回上层 退 出
产品专利 获奖情况 产品规格
交替察看 返回上层 退 出
12-18MW抽凝式工业拖动汽轮机 振动值
在额定转速、满负荷工况下： 轴承座振动≤ 15um 轴振动≤ 35um
产品专利 获奖情况 产品规格
交替察看 返回上层 退 出
12-18MW抽凝式工业拖动汽轮
机
机组型号
热耗—汽耗—内效率
抽气量
热耗
抽凝式工业拖动汽轮机
拖动压缩机、鼓风机、水泵等各种变速机械设备。 变工况性能优良，变速范围大(75-105%)。 结构紧凑，调节系统灵敏、运行平稳、操作简单。 启动性能好，
可靠性高。
产品功率等级：
3MW以下 3-6MW 12-18MW 25-30MW
产品专利 获奖情况 产品规格
抽汽凝汽式中小型电站汽轮机
ｍ ａｎ ａｒ ｙ ｙｅ ｓ， ｔ ｅ ｈ ｇｅ ｒ ｌ ｒｎｃｐｌ ｆ ｔ ｄｅ ｉｎ ｏｆ ｍ ａ ｌｍ ｅ ｕｍ— ｃ ｌ ｃ ｎｄ ｎｓｎｇ ｘ ｒ ｃ ｉｎ ｔ ｒ ｉ ｅ ｓ ｎｅ ａ ｐ ｉ ｉ ｅ ｏｒ ｈｅ ｓｇ ｓ ｌ — ｄｉ ｓ ａ ｅ ｏ ｅ ｉ ｅ ｔ ａ ｔｏ ｕ ｂ ｎ ｉ ｄｅ ｏ ｔａ ｅ ｈ ｏ ｈ ｔ ｅ ａ ｃ ｌ ｔｏｎ ｍ ｎｓ ｒ ｔ ｄ ｔ ｒ ｕｇ ｈ ｃ ｌ ｕ ａ ｉ ａｎ ｄ ｔ ｌｄ ｄ ｅ ａｉ ｄａ ａ ｎｄ ｏｎｃｕ ｄ ｈａ ｗ ｅ ｈ ｅ ｔ ａ ｃ ｌ ｄｅ ｔ ｔ ｓ ｏｕｌ ｎ ｏｎ ｙ ｏｎｓｄ ｒ ｄ ｏｔ ｌ ｃ ｉｅ ｏｐ ｒ ｔｏ ｌｅ ｏ ｍ ｙ ｎ ｐ ｗ ｅ ｐ ａ ｔ， ｂｕｔ ｓ ｃ ｅ ｕ ｌ ｃ ｏｏｓ ｔ ｅ ｅ ａ ｉｎａ ｃ ｎｏ ｉ ｏ ｒ ｌｎ ａｌｏ ａｒ ｆ ｌｙ ｈ ｅ ｈ ｍ ａ ｍ ｕ ｘｉ ｍ ｅ ｒ ｔｏ ｆｏｗ ａ ｒ ｇａ ｄｓ ｘｔａｃｉ ｎ ｌ ｓ ｅ ｒ ｏｐｅ ａ ｉｎ ａ ｅ ｙ ｒ ｔｏ ｓ ｆ ｔ ． Ｋｅ ｒ ｓ： ｃ ｇｅ ｅｒ ｔｏｎ； ｔ ｒ ａ ｙ ｔ ｍ ；ｔ ｒ ａ ｙ ｌ ｆｉ ｉｎ ｙ；ｍ ａ ｙ ｗｏ ｄ ｏ ｎ ａ ｉ ｈｅ ｍ ｌｓ ｓ ｅ ｈｅ ｍ ｌｃ ｃ ｅ ｅｆｃｅ ｃ ｘ．ｅ ｔ ａ ｔｏｎ ｆｏ ； ｃ ｘ ｒ ｃ ｉ ｌｗ ｏｎｔｏｌｓ ａ ｒ ｔ ｇｅ；ＬＰ
ｈａ ｃ ｕｒｅ ｎ ｄｅ ｉｎ ｐｒ ｃ ｓ ｄ ｏ ｃ ｒ ｄ ｉ ｓｇ ｏ ｅ ｓ，ｗｅ ｅ ｓｕｄｉｄ ｉ ｔ ｓ ｐ ｐｅ ． Ｗ ｉｈ ｕｔ ｏｒ Ｓｅ ｒ ｔ ｅ ｎ ｈｉ ａ ｒ ｔ ａ ｈ ’ ｘｐｅ ｉｎｃ ｓｉ ｈｅ ｔ ｒ ｎｅｄｅ ｉ ｎ ｆ ｒ ｒｅ ｅ ｎ ｔ ｕ ｂｉ ｓｇ ｏ
凝汽式汽轮机
信阳新港钢铁有限公司
N6-3.43 D21-176#
河北华润煤化电力有限公司
N6-3.43 D21-177#
武安市磁鑫电力服务站
N6-3.43 D21-178#
安徽铜陵市华兴化工有限公司
N6-3.43 D21-179#
河北龙星化工集团有限公司
N6-3.43 D21-181#
河南偃师市供电公司
N6-3.43-1 D21-167#
台数 省份
1 四川 1 四川 1 湖北 1 湖北 1 宁夏 1 宁夏 1 宁夏 1 山西 1 山西 1 出口 1 江苏 1 山西 1 内蒙古 1 河北 1 河北 1 山东
交替察看 返回上层 退 出
3-6MW凝汽式汽轮机部分业绩
客户名称
机型
机组编号
信阳新港钢铁有限责任公司
N6-3.43 D21-175#
新疆农十师煤矿电厂
N6-3.43-1 D21-168#
河南省偃师水泥厂
N6-3.43-1 D21-169#
昆明发能动力（云南恩洪煤矿） N6-3.43-1 D21-172#
武安市明芳钢铁有限公司
N6-3.43-1 D21-173#
中国电工设备总公司（泰国稻壳） N6-3.43-1 KD21-002#
3MW以下凝汽式汽轮机
❖ 产品技术参数： 进汽压力：2.35-4.9 Mpa；进汽温度：340-490 ℃；转速：3000 r/min；
❖ 技术创新： ■主机 ■辅机系统 ■DEH系统 ■TSI系统
❖ 产品性能： ■振动值 ■热耗—汽耗—内效率 ■噪音 ≤85dB
❖ 部分业绩
产品专利 获奖情况 产品规格
优化的错 油门设计
DEH系统特点
汽轮机参数
三、汽轮机主要技术规范（一）汽轮机铭牌主要技术参数汽轮机型号 C12-3.43/0.981型式抽汽凝汽式汽轮机主汽门前蒸汽压力额定3.43（+0.2）MPa（a）-0.3最高3.63MPa（a）（可长期连续运行）主汽门前蒸汽温度额定435（+5）℃-15最高445℃（可长期连续运行）额定进汽量 87t/h最大进汽量 127t/h（可长期连续运行）额定抽汽量 50t/h最大抽汽量 80t/h额定抽汽压力 0.981MPa（G）抽汽压力范围 0.785～1.275MPa（G）额定抽汽温度317.2 ℃抽汽温度范围 250～330℃额定功率 12 MW汽轮机铭牌功率 12 MW最大功率 15 MW汽轮机转向（机头向机尾看）顺时针方向汽轮机额定转速 3000r／min汽轮机一发电机轴系临界转速 1735r／min汽轮机单个转子的临界转速 1470r／min汽轮机轴承座允许最大振动 0.03mm（双振幅值）过临界转速时轴承座允许最大振动 0.10mm（双振幅值）允许电频率变化范围50±0.5Hz汽轮机中心高（距运转平台） 750mm汽轮机本体总重 57t汽轮机上半总重（连同隔板上半等） 15t汽轮机下半重（包括隔板下半等） 19t汽轮机转子总重 7.83t汽轮机本体最大尺寸（长×宽×高）mm 6021×3590×3635（二）汽轮机技术要求；本汽轮机实际运行条件：进汽量为72 t/h，最大进汽量83 t/h；额定抽汽量45 t/h；无高加、除氧器回热抽汽；循环水温度≤33℃。
锅炉正常运行时，保证C12机组纯凝工况下发电量能达到12MW并长期稳定运行。
并考虑两台锅炉运行时，其中一台汽机故障时另一台汽机在保证供汽条件下，抽凝状态运行能达到15MW。
12MW抽凝式汽轮发电机组的实际运行工况：型式抽汽凝汽式汽轮机）MPa（a）主汽门前蒸汽压力额定3.43（+0.2-0.3最高3.63MPa（a）（可长期连续运行））℃主汽门前蒸汽温度额定435（+5-15最高445℃（可长期连续运行）额定进汽量 71t/h最大进汽量 83t/h（可长期连续运行）额定抽汽量 35t/h最大抽汽量 45t/h额定抽汽压力 0.981MPa（G）抽汽压力范围 0.785～1.275MPa（G）额定抽汽温度317.2 ℃抽汽温度范围 250～330℃四、发电机技术规范（一）发电机参数型号 QFW-15-2A额定功率15MW额定功率因数 0.8额定电压10.5kV额定转速 3000r/min频率 50Hz相数 3极数 2定子线圈接法 Y效率不低于 97％短路比 0.48顶值电压 1.8 倍额定励磁电压电压响应比 1 倍额定励磁电压／秒允许强励持续时间 10 s定、转子线圈绝缘等级／使用等级 F级／ F级空冷器进水量 100t／h交流无刷励磁机型号 TFLW80-3000A功率 80 kW直流输出电压 250V直流输出电流 320A接法 Y相数 3频率 150 Hz功率因数 0.95每臂并联支路数 1个整流方式三相全波整流二极管参数 250A／1200V永磁副励磁机型号 TFY2.85-3000 C 容量 2.85kVA额定电压 190V额定电流 15A频率 400Hz相数单相功率因数 0.93.1干熄焦锅炉技术参数3.1.1 干熄焦锅炉型式：单汽包自然循环型室外式干熄焦锅炉3.1.2 干熄焦锅炉循环系统详见系统图3.1.3 锅炉入口烟气量：～210,000 Nm3/h 980℃(最大)～190,000 Nm3/h 960℃(正常) 3.1.4锅炉入口烟气温度： 900～980℃3.1.5 锅炉出口烟气温度： 160～180℃3.1.6循环气体成分见下表（供参考）：循环气体成分表2锅炉入口含尘浓度：～10g/Nm33.1.7锅炉额定蒸发量：（红焦处理量140t/h） 83t/h（红焦处理量125t/h） 72.5t/h3.1.8汽包工作压力： 5.0MPa（G）3.1.9主蒸汽压力(二次过热器出口)：4.5 MPa（G）(锅炉出口主蒸汽调节阀后)： 4.2±0.2 MPa（G）3.1.10过热器出口蒸汽温度： 450±10℃锅炉出口参数在需方满足前提条件下，达到工况点对应参数:锅炉额定蒸发量：（红焦处理量140t/h） 83t/h正常蒸发量：（红焦处理量125t/h） 72.5t/h主蒸汽压力(二次过热器出口)： 4.5MPa（G）（锅炉出口主蒸汽调节阀后)： 4.2±0.2 MPa（G）过热器出口蒸汽温度： 450±10℃锅炉外表面温度：锅炉设备在正常运行条件下，当环境温度为25℃时，锅炉的炉墙外表温度不超过50℃，当环境温度大于25℃时，锅炉的炉墙外表温度不超过环境温度25℃，散热量不超过290W/M2。
(完整word版)热力发电厂课程设计
1000 MW凝汽式发电机组全厂原则性热力系统的设计学院：交通学院专业：热能与动力工程姓名：高广胜学号：1214010004指导教师：李生山2015年12月1000MW热力发电厂课程设计任务书1.2设计原始资料1.2.1汽轮机形式及参数机组型式:N1000-26.25/600/600（TC4F ）超超临界、一次中间再热、四缸四排气、单轴凝汽式、双背压额定功率：P e =1000MW主蒸汽参数：P 0=26.25MPa ，t 0=600℃高压缸排气：P rh 。
i =6.393MPa ，t rh 。
I =377.8℃再热器及管道阻力损失为高压缸排气压力的8%左右。
MPa 5114.0MPa 393.608.0p rh =⨯=∆中压缸进气参数：p rh =5.746MPa ，t rh =600℃汽轮机排气压力：P c =0.0049MPa给水温度：t fw =252℃给水泵为汽动式，小汽轮机汽源采用第四段抽汽，排气进入主凝汽器；补充水经软化处理后引入主凝汽器。
1.2.2锅炉型式及参数锅炉型式：HG2953/27.46YM1型变压运行直流燃煤锅炉过热蒸汽参数：p b =27.56MPa ，t b =605℃汽包压力：P drum =15.69MPa额定蒸发量：D b =2909.03t/h再热蒸汽出口温度：603t 0.rh b=℃ 锅炉效率：%8.93b =η1.2.3回热系统本热力系统共有八级抽汽，其中第一、二、三级抽汽分别供给三台高压加热器，第五、六、七、八级分别供给四台低压加热器，第四级抽汽作为高压除氧器的气源。
七级回热加热器均设置了疏水冷却器，以充分利用本机疏水热量来加热本级主凝结水。
三级高压加热器和低压加热器H5分别都设置内置式蒸汽冷却器，为保证安全性三台高压加热器的疏水均采用逐级自流至除氧器，四台低压加热器是疏水逐级自流至凝汽器。
汽轮机的主凝结水经凝结水泵送出，依次流过轴封加热器、四台低压加热器、除氧器，然后由汽动给水泵升压，在经过三级加热器加热，最终给水温度为252℃。
汽轮机参数
汽轮机参数（一）汽轮机铭牌主要技术参数汽轮机型号c12-3.43/0.981抽汽式凝汽式汽轮机主汽门前蒸汽压力额定3.43（+0.2-0.3）mpa（a）最高3.63mpa（a）（可长期连续运行）主汽门前蒸汽温度额定435（+5-15）℃最高445℃（可长期连续运行）额定进汽量87t/h最大进汽量127t/h（长期连续运行）额定抽汽量50t/h最大抽汽量80t/h额定抽汽压力0.981mpa（g）抽汽压力范围0.785~1.275mpa（g）抽汽温度范围317.2℃抽汽温度范围250~330℃额定功率12MW蒸汽汽轮机铭牌功率12MW最大功率15MW汽轮机转向（首尾）汽轮机顺时针额定转速3000r/min汽轮发电机轴系临界转速1735r/min汽轮机单转子临界转速1470r/min汽轮机轴承座允许最大振动0.03mm（双振幅值）过临界转速时轴承座允许最大振动0.10mm（双振幅值）允许电频率变化范围50±0.5hz汽轮机中心高（距运转平台）750mm 汽轮机本体总重57t汽轮机上半总重（连同隔板上半等）15t汽轮机下半重（包括隔板下半等）19t汽轮机转子总重7.83t汽轮机本体最大尺寸（长）×宽×高（mm）6021×叁仟伍佰玖拾×3635（二）汽轮机技术要求；本汽轮机实际运行条件：进汽量为72t/h，最大进汽量83t/h；额定抽汽量45t/h；无高加、除氧器回热抽汽；循环水温度≤33℃。
锅炉正常运行时，确保C12机组纯凝工况发电能力达到12MW，并长期稳定运行。
还考虑到当两台锅炉运行时，当一台汽轮机发生故障时，另一台汽轮机在保证蒸汽供应的情况下可在15MW下运行。
12mw抽凝式汽轮发电机组的实际运行工况：型式抽汽凝汽式汽轮机主汽门前蒸汽压力主汽门前蒸汽温度额定进汽量71t/h最大进汽量83t/h额定抽汽量35t/h最大抽汽量45t/h额定抽汽压力0.981mpa抽汽压力范围0.785额定抽汽温度抽汽温度范围250四、发电机技术规范（一）发电机参数qfw-15-2a型额定功率额定功率因数0.8额定电压额定转速3000r/min频率50Hz相数3极数2定子线圈连接方式y效率短路比0.48最高电压1.8额定值3.43（+0.2-0.3）MPa（a）至3.63 MPa（a）（长期连续运行）额定值435（+5-15）℃至445℃（长期连续运行）（长期连续运行）（g）～1.275 MPa （g）317.2℃～330℃15mw10 5kV不低于额定励磁电压的97%电压响应比1倍额定励磁电压／秒允许强励持续时间10s定转子线圈绝缘等级/使用等级F/F空冷器进水100t/h交流无刷励磁机型号tflw80-3000a功率80kw直流输出电压250v直流输出电流320a接法y相数3频率150hz功率因数0.95每臂并联支路数1个整流方式三相全波整流二极管参数250a／1200v永磁副励磁机tfy2型85-3000c容量2.85kva额定电压190V额定电流15A频率400Hz相数单相功率因数0.93.1干熄焦锅炉技术参数3.1.1干熄焦锅炉类型：单汽包自然循环室外干熄焦锅炉3.1.2干熄焦锅炉循环系统见系统图3.1.3锅炉入口烟气量：～210,000nm/h980℃(最大)～190,000nm/h960℃(正常)3.1.4锅炉入口烟气温度：900～980℃3.1.5锅炉出口烟气温度：160～180℃333.1.6循环气体成分见下表（供参考）：循环气成分表2成分％co0.4h20.2co214o203n273。
抽汽冷凝式汽轮机(中压抽凝式汽机)-空透
KDON-12000/8000型空分设备抽汽冷凝式汽轮机(中压抽凝式汽机）技术操作部分1、技术规范型号：C6.4-3.43/0.8型式：调整抽汽冷凝式额定功率：6450kw汽机额定转速：8426r/min汽机一阶临界转速：4493r/min压缩机额定转速：8426r/min转向：汽机流方向看汽轮机为顺时针进气压力：3.53(+0.37/-0.37)MPa(a)进汽温度：435(+15/-15)℃调整抽气压力：0.8MPa(a)调整抽气量：45t/h凝气压力：0.009MPa(a)循环冷却水温：正常32℃1振动：正常运转量，最大允许振动值（外壳上）0.03mm 调节系统：调速范围：577～28847r/min压力电调输入信号：4～20mA保安系统：危急遮断器动作转速：9732r/min油路系统：调节油压：（二层平台上测点）≥0.85MPa(a) 润滑油压:(润滑油总管）0.25MPa(g)汽水系统：冷凝器冷却面积：630m2冷却水量：1925t/h凝结水泵：型号：100NB-45流量：31m3/h扬程：42m电机型号：YB132S2-2电压及功率：380V AC,7.5KW两级射汽抽汽器：工作蒸汽压力：0.784～0.98MPa2抽气器：20kg/h耗气量：～200kg/h2、机组结构及布置说明（参见我公司的该机型总布置及有关套图）本汽轮机以调整抽汽为界高、低压两部分。
高压部分具有一个复速级，并设有调整抽汽口及蒸汽回流口；低压部分由一个调节级和六个压力级叶轮组成。
高、低压部分的调节汽阀，通过505E 调节器分别控制汽阀开度，实现热功负荷自治调节。
汽轮机前汽缸选用耐热铬钼合金铸钢材料，后汽缸则采用20号钢板焊接。
前后汽缸用垂直中分面法兰螺栓连接，上下半汽缸，由水平中分面螺栓联接，前汽缸用半圆法兰与前轴承座连接，前轴承座可在前座加上滑动，作为机组向前膨胀的导向。
后汽缸支承在后座架上。
后轴承座与后轴承支架连接。
压缩机五大机组基本参数
压缩机五大机组基本参数1、空气压缩机多轴式压缩机，抽凝式汽轮机驱动。
在合成氨装置中每小时需要2. 1万Nm3左右的空气，经过空气压缩机压缩到3. 65 MPa后，送至空气加热炉加热到520C后，进入二段转化炉进行造气反应。
此外, 尿素装置为防止设备和管道的腐蚀，要求原料C02中氧气的含量不低于0. 6%（体积浓度），所以，还要从空气压缩机的三段出口每小时抽出流量为1 172 的空气送去C02压缩机一段分离器出口，称为防腐空气（压力:0. 83 MPa,流量:1172 Nm3）。
进口压力:0. 017 MPa进口温度：19°C出口压力:3. 65Mpa出口温度：蒸汽条件:8.6 Mpa高压蒸汽驱动汽轮机压缩机形式:两段六级流量调节方式:入口导叶+变转速防喘振旁路:两段放空汽轮机功率:4900 KW汽轮机转速：10500rpm./min对进入空气压缩机中的杂质要求:小于0. 03mg/m32、原料气压缩机多轴式压缩机，背压式汽轮机驱动。
合成氨生产中氢气的来源为乙烘尾气，即天然气经不完全氧化生产乙烘后所产生的尾气，其成分主要为H2 （60%左右）、C0（28%左右）、C02 （3%左右）、CH4 （5%左右），以及少量\2、02、C2H2、C2H4、Ar 等。
正常工况下，19万吨合成氨装置每小时所需的原料气量为5. 5万Nm3,原料气经过原料气压缩机压缩到3.85 MPa后进行脱硫、加氢、加热（在原料气加热炉中加热到520°C）后,进入二段转化炉进行造气反应。
进口压力:0.9 MPa进口温度：30°C出口压力:3.85 MPa出口温度：蒸汽条件:3. 6 MP中压蒸汽驱动汽轮机压缩机形式:两段五级流量调节方式:入口导叶+变转速防喘振旁路：自动汽轮机功率:4800KW汽轮机转速:6000rpm/min3、合成气压缩机高、低压缸圧缩机，抽凝式汽轮机驱动（双出轴结构）。
合成气压缩机即联压机，包括新鲜合成气和循环合成气的压缩。
(完整版)汽轮机型号含义
C145/N220-12.75/535/535-2
抽汽凝汽式汽轮机，抽汽时汽机额定功率145MW，全凝时额定功率220MW，主蒸汽压力12.75Mpa，主蒸汽温度535℃，再蒸汽热温度535℃，第二次设计。
N125-13.2/535/535
凝汽式汽轮机，凝气时汽机额定功率125MW，主蒸汽压力13.2Mpa，主蒸汽温度535℃，再蒸汽热温度535℃。
1、产品型号组成
国产汽轮机的型号表示方法：
Δ (表示汽轮机类型)××(表示额定功率)—××(表示蒸汽参数)—×(表示变型设计次序)
我国目前制造的汽轮机类型采用汉语拼音来表示，如表1-1所示。
蒸汽参数用数字来表示，如表1-2所示。
2、国产汽轮机型号的代号表示法
代号N B C CC CB H Y
型号凝汽式背压式一次调整抽汽式二次调整抽汽式抽汽背压式船用移动式
表1－1
3、汽轮机型号中蒸汽参数表示法
表1－2
型式参数表示方法示例
凝汽式主蒸汽压力/主蒸汽温度N100-8.83/535
中间再热式主蒸所压力/主蒸汽温度/中间再热温度N30016.7/538-538
抽汽式主蒸汽压力/高压抽汽压力/低压抽汽压力C508.83/0.98/0.118
背压式主蒸汽压力/背压B508.83/0.98
抽汽背压式主蒸汽压力/抽汽压力/背压CB25-8.83/0.98/0.118 注：功率单位为MW；压力单位为MPa；温度单位为℃。
凝汽式汽轮机
使用说明书产品名称：凝汽式汽轮机产品代号：HS产品型号：NH25/04目录2、汽轮机转速、功率设计功率kW转速r/min汽轮机（额定转速）10639临界转速4300最大连续转速11171最小连续转速7980机械跳闸转速12177～12400电子跳闸转速12065发讯盘齿数60齿3、蒸汽参数、蒸汽压力以下压力指汽轮机主汽门前的压力，均为绝对压力。
主蒸汽MPa(a)进汽压力（正常值）排汽MPa(a)正常运行压力报警和跳闸的设定点参见最终工程资料中KG221-HS -5联锁报警停机图。
、蒸汽温度主蒸汽℃正常运行温度435排汽℃正常运行温度、蒸汽流速主蒸汽流速和排汽流速是在额定进汽压力、温度和正常运行排汽压力和温度条件下，在额定转速下达到额定功率所需的蒸汽流量来计算的。
主蒸汽m/s进汽管道1-DN80 534、启动升速曲线本机组是中压中温机组，按常规启动方式启动即可。
以下为常规启动升速曲线。
：图示升速曲线为汽轮机理论计算所得的升速曲线，现场应根据实际试车运行情况，如轴系临界转速、振动值、暖机情况，应适当调整跨临界区域范围、暖机时间及升速速率。
5、公共工程消耗指标名称内容消耗指标蒸汽（汽轮机）(a)，435℃11 t/h 蒸汽（抽气器）(a)，4350℃t/h 蒸汽（汽封封汽）(a)，435℃t/h电停机电磁阀2x30=60 W165 W24V DC 盘车电磁阀1x30=30 W电液转换器1x60=60 W智能转速表1x15=15 W凝泵电机2x3=6kWkW380V AC 盘车电机= kW水循环水800 t/h油润滑油油量120 L/min正常220 L/min瞬时300 L/min 调节油油量正常100 L/min瞬时180 L/min压缩氮气h 6、汽轮机外形尺寸及重量外形尺寸（mm）：整机总长度2400离汽机垂直中分面横向最宽距离1300离汽机水平中分面垂直方向最高处1400重量（Kg）：已装配好整机重量6500检修时最大件重量3500转子405 ：上述重量为没有考虑安全因素的理论计算值。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
抽汽凝汽式汽轮发电机组参数
1机组参数:
2供货范围:
1、汽轮机
1.1主机部分：汽缸、转子总成、喷嘴组、转向导叶环、前后汽封、隔板、隔板汽封、
后轴承、推力轴承前轴承、联轴器，调节汽阀及连杆。
1.2辅机部分：主汽门、启动抽汽器、两级射汽抽汽器、危急保安系统、磁力断路油
门、调速器、同步器、主油泵、注油器、手动油泵、油箱底盘、冷油器、自动排汽阀、冷凝器、油系统管道、疏水系统管道。
2、发电机：发电机静子、转子、联轴器。
3、电气控制柜：可控硅励磁柜、同期并网柜、发电机操作控制柜、保护柜、汽轮机热
工柜及就地仪表。
4、公共部分：地脚螺栓、斜垫铁。
C3-24/5出厂价340万元。
C6-38/6出厂价470万元。
共1页第1页。
