变电站综合自动化系统
变电站综合自动化系统

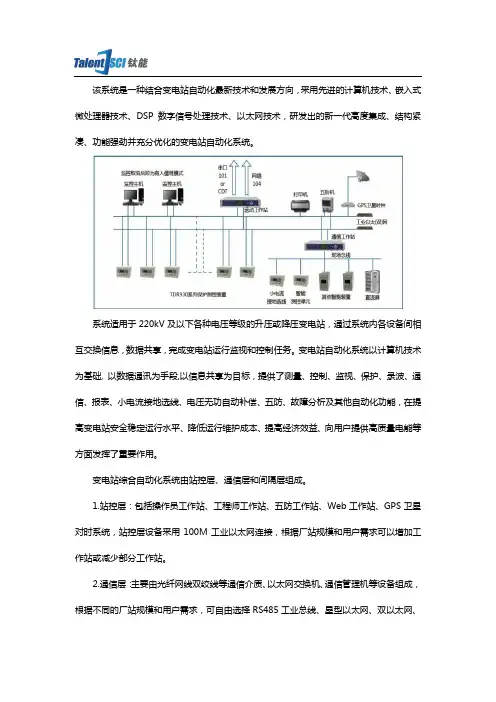

该系统是一种结合变电站自动化最新技术和发展方向，采用先进的计算机技术、嵌入式微处理器技术、DSP数字信号处理技术、以太网技术，研发出的新一代高度集成、结构紧凑、功能强劲并充分优化的变电站自动化系统。
系统适用于220kV及以下各种电压等级的升压或降压变电站，通过系统内各设备间相互交换信息，数据共享，完成变电站运行监视和控制任务。
变电站自动化系统以计算机技术为基础, 以数据通讯为手段,以信息共享为目标，提供了测量、控制、监视、保护、录波、通信、报表、小电流接地选线、电压无功自动补偿、五防、故障分析及其他自动化功能，在提高变电站安全稳定运行水平、降低运行维护成本、提高经济效益、向用户提供高质量电能等方面发挥了重要作用。
变电站综合自动化系统由站控层、通信层和间隔层组成。
1.站控层：包括操作员工作站、工程师工作站、五防工作站、Web工作站、GPS卫星对时系统，站控层设备采用100M工业以太网连接，根据厂站规模和用户需求可以增加工作站或减少部分工作站。
2.通信层：主要由光纤网线双绞线等通信介质、以太网交换机、通信管理机等设备组成，根据不同的厂站规模和用户需求，可自由选择RS485工业总线、星型以太网、双以太网、光纤环网等不同的组网模式，系统开放性好，组网灵活。
3.间隔层：以一次设备为对象，采用单元式配置，根据厂站规模和用户需求，可选择采用保护测控一体化设备，或者选择采用保护和测控相互独立的设备。
各单元独立性强，系统组态灵活，具有高可靠性、高扩展性。
装置维护简单方便。
变电站综合自动化系统拥有如下优点：1、完整的变电站自动化系统解决方案，以高性能的子系统构造优异的变电站自动化系统;2、系统扩展方便、功能灵活，满足变电站设备的增加及系统功能增加的需求;3、面向变电站的整体设计，将保护、测量、控制、通讯融为一体，全方位思维，大大减少了用户现场的调试量;4、采用先进的现场总线通信方式，标准的IEC60870-5-103通讯规约，大大提高了通讯速率及系统的可靠性;5、间隔层可集中组屏也可按站内一次设备分布式布置，直接安装于开关柜上，既相对独立，又节省投资;6、间隔层采用32位DSP技术，使产品的稳定性和运算速度得到保证;7、继电保护功能独立，完全不依赖于通讯网，仅通过通信层交换信息;8、友好的人机界面，全汉化菜单操作，使用户操作更简单。
变电站综合自动化系统
变电站综合自动化系统硬件结构
二、集中组屏式 调度主站 总控单元 监控主机 显示、打印
RS-485/RS232
高 压 微 机 保 护
中 压 微 机 保 护
遥 测 单 元
遥 信 单 元
遥 控 单 元
电 能 单 元
交 直 流 单 元
V Q C 单 元时 钟 单 元12源自变电站综合自动化系统硬件结构
三、分层分布式 变 电 站 层 调度主站 监控主机 显示、打印
18
站控层设备
站控层网络设备 打印机
变电站综合自动化系统配置
I/O测控单元 测控单元应按电气单元配置， 母线设备和站用电设备的测 控单元独立配置。测控单元 应模块化、标准化、容易维 护、更换，允许带电插拔。
间隔层设备组柜原则：电压 等级较高（500/220KV）的 测控每个电气单元组一面柜、 较低测控每2个电气单元组一 面柜、每台主变三侧测控组 一面柜、35kV、10kV测控保 护单元就地布置于开关柜上、 公用设备测控单独组柜；亦 可在按照以上原则的基础上， 根据继电器室结构灵活组柜 。
9
变电站综合自动化系统硬件结构
一、传统改造式 （一）：保留RTU CRT
PC机
微机保护
RTU
模 开 脉 控 拟 关 冲 制 量 量 量 量
调度主站系统
10
变电站综合自动化系统硬件结构
（一）：取消RTU形式
调度主站
微机保护
总控单元
当地监控
RS485总线
测控单元（1）
测控单元（2）
测控单元（n）
11
20
变电站综合自动化系统配置
二、软件系统 系统软件 系统软件应为国际通用的、成熟的实 时多任务操作系统并具有完整的自诊 断程序。操作系统应具有系统生成功 能，使其能适应硬件和实时数据库的 变化。 （W/U） 网络软件 支持软件 数据库软件 应用软件包括过程监控软件、网络 通信软件等各种工具软件。应用软 件必须满足系统功能要求，成熟、 可靠，具有良好的实时响应速度和 可扩充性。各应用软件应采用模块 式连接方式，当某一应用软件工作 不正常或退出运行，不能影响系统 的其他功能。

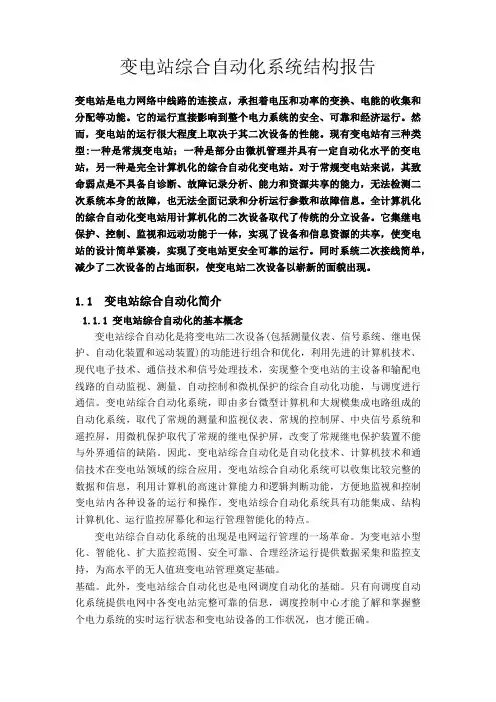

变电站综合自动化系统结构报告
变电站综合自动化系统结构报告变电站是电力网络中线路的连接点，承担着电压和功率的变换、电能的收集和分配等功能。
它的运行直接影响到整个电力系统的安全、可靠和经济运行。
然而，变电站的运行很大程度上取决于其二次设备的性能。
现有变电站有三种类型:一种是常规变电站；一种是部分由微机管理并具有一定自动化水平的变电站，另一种是完全计算机化的综合自动化变电站。
对于常规变电站来说，其致命弱点是不具备自诊断、故障记录分析、能力和资源共享的能力，无法检测二次系统本身的故障，也无法全面记录和分析运行参数和故障信息。
全计算机化的综合自动化变电站用计算机化的二次设备取代了传统的分立设备。
它集继电保护、控制、监视和远动功能于一体，实现了设备和信息资源的共享，使变电站的设计简单紧凑，实现了变电站更安全可靠的运行。
同时系统二次接线简单，减少了二次设备的占地面积，使变电站二次设备以崭新的面貌出现。
1.1变电站综合自动化简介1.1.1变电站综合自动化的基本概念变电站综合自动化是将变电站二次设备(包括测量仪表、信号系统、继电保护、自动化装置和远动装置)的功能进行组合和优化，利用先进的计算机技术、现代电子技术、通信技术和信号处理技术，实现整个变电站的主设备和输配电线路的自动监视、测量、自动控制和微机保护的综合自动化功能，与调度进行通信。
变电站综合自动化系统，即由多台微型计算机和大规模集成电路组成的自动化系统，取代了常规的测量和监视仪表、常规的控制屏、中央信号系统和遥控屏，用微机保护取代了常规的继电保护屏，改变了常规继电保护装置不能与外界通信的缺陷。
因此，变电站综合自动化是自动化技术、计算机技术和通信技术在变电站领域的综合应用。
变电站综合自动化系统可以收集比较完整的数据和信息，利用计算机的高速计算能力和逻辑判断功能，方便地监视和控制变电站内各种设备的运行和操作。
变电站综合自动化系统具有功能集成、结构计算机化、运行监控屏幕化和运行管理智能化的特点。

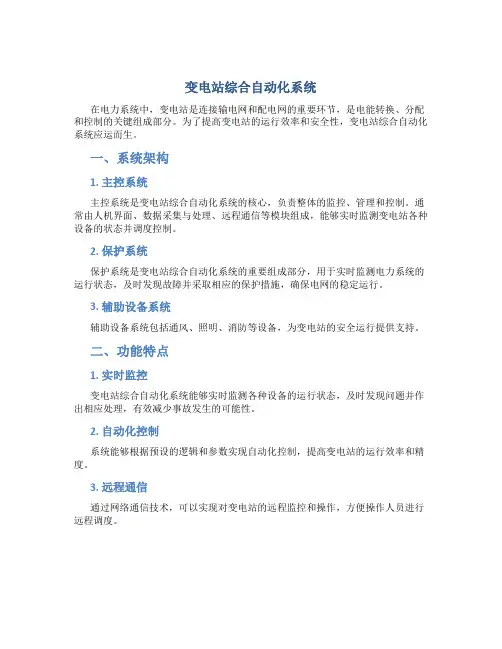

变电站综合自动化系统
变电站综合自动化系统在电力系统中，变电站是连接输电网和配电网的重要环节，是电能转换、分配和控制的关键组成部分。
为了提高变电站的运行效率和安全性，变电站综合自动化系统应运而生。
一、系统架构1. 主控系统主控系统是变电站综合自动化系统的核心，负责整体的监控、管理和控制。
通常由人机界面、数据采集与处理、远程通信等模块组成，能够实时监测变电站各种设备的状态并调度控制。
2. 保护系统保护系统是变电站综合自动化系统的重要组成部分，用于实时监测电力系统的运行状态，及时发现故障并采取相应的保护措施，确保电网的稳定运行。
3. 辅助设备系统辅助设备系统包括通风、照明、消防等设备，为变电站的安全运行提供支持。
二、功能特点1. 实时监控变电站综合自动化系统能够实时监测各种设备的运行状态，及时发现问题并作出相应处理，有效减少事故发生的可能性。
2. 自动化控制系统能够根据预设的逻辑和参数实现自动化控制，提高变电站的运行效率和精度。
3. 远程通信通过网络通信技术，可以实现对变电站的远程监控和操作，方便操作人员进行远程调度。
三、发展趋势随着信息技术的不断发展，变电站综合自动化系统也在不断完善和智能化。
未来，随着物联网、云计算等技术的广泛应用，变电站综合自动化系统将更趋于智能和自动化，实现更高效、安全、可靠的电力系统运行。
四、结语变电站综合自动化系统作为电力系统的重要组成部分，发挥着关键作用。
通过不断完善和创新，可以更好地适应电力系统的发展需求，提升变电站的运行效率和安全性。
希望在未来的发展中，变电站综合自动化系统可以发挥更大的作用，推动电力系统的可持续发展。

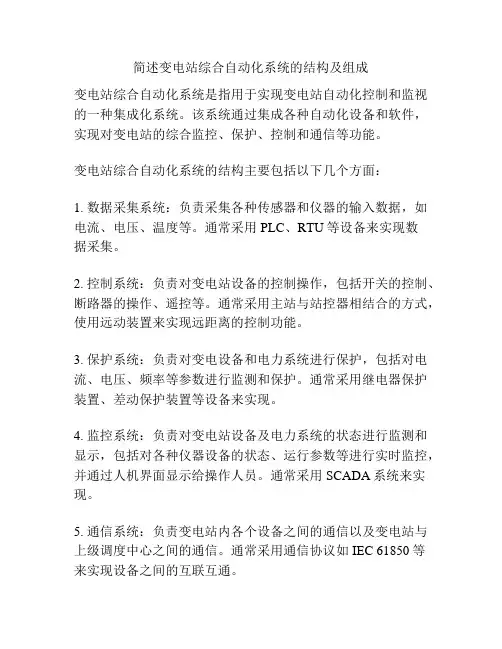

简述变电站综合自动化系统的结构及组成
简述变电站综合自动化系统的结构及组成
变电站综合自动化系统是指用于实现变电站自动化控制和监视的一种集成化系统。
该系统通过集成各种自动化设备和软件，实现对变电站的综合监控、保护、控制和通信等功能。
变电站综合自动化系统的结构主要包括以下几个方面：
1. 数据采集系统：负责采集各种传感器和仪器的输入数据，如电流、电压、温度等。
通常采用PLC、RTU等设备来实现数
据采集。
2. 控制系统：负责对变电站设备的控制操作，包括开关的控制、断路器的操作、遥控等。
通常采用主站与站控器相结合的方式，使用远动装置来实现远距离的控制功能。
3. 保护系统：负责对变电设备和电力系统进行保护，包括对电流、电压、频率等参数进行监测和保护。
通常采用继电器保护装置、差动保护装置等设备来实现。
4. 监控系统：负责对变电站设备及电力系统的状态进行监测和显示，包括对各种仪器设备的状态、运行参数等进行实时监控，并通过人机界面显示给操作人员。
通常采用SCADA系统来实现。
5. 通信系统：负责变电站内各个设备之间的通信以及变电站与上级调度中心之间的通信。
通常采用通信协议如IEC 61850等
来实现设备之间的互联互通。
综合自动化系统通常还包括数据存储、数据处理分析、故障诊断、报警管理等功能，以及人机界面、报表输出、事件记录等辅助功能。
总而言之，变电站综合自动化系统主要由数据采集系统、控制系统、保护系统、监控系统和通信系统等组成，通过集成和协调各个子系统，实现对变电站设备和电力系统的快速、准确的运行控制和监视。
变电站综合自动化系统概述
变电站综合自动化系统的典型硬件结构
变电站综合自动化系统的典型硬件结构说明1
• 微处理器（中央处理器）CPU是指挥中枢，计算机 程序的运行依赖于CPU来实现；
• ②电气型防误系统：是建立在二次操作回路上的 防误功能，一般通过断路器和隔离开关的辅助触 点连锁来实现，主要包括电气回路闭锁、电磁回 路闭锁、电气报警和高压带电显示装置等。
• ③微机五防：采用计算机技术，用于高压开关设 备防止电气误操作的装置，由主机、电脑钥匙、 编码锁具等功能元件组成。主要用于断路器、隔 离开关、接地刀闸、遮拦网门等。
特点： ①工作稳定，线性好，电路简单； ②抗干扰能力强，不受脉冲和随机高频噪音干扰； ③与CPU接口简单，工作不需要CPU控制； ④可以方便地实现多CPU共享一套VFC变换。
模拟量输出电路的组成
• 作用是把微机系统输出的数字量转换成模 拟量输出，核心元件是模/数转换器，锁存 器是用来保持数字量的稳定的。
变电站综合自动化系统的典型硬件结构说明2
• 定时器/计数器有两个用途一是用来触发采样信号， 引起中断采样；二是在V/F变换式A/D中，定时器/ 计数器是把频率信号转换为数字信号的关键部件。
• Watchdog主要作用是当自动化装置受到干扰导致 微机系统运行程序出轨、程序无法正常运行时，能 自动复位微机系统，使微机系统重新开始执行程序， 进行入正常运行轨道。
综合自动化监控系统的基本要求
• 实时 • 可靠 • 可维护 • 信息处理和输出技术先进 • 人机交流方便 • 通信可靠 • 信息处理和控制算法先进
变电站综合自动化系统
变电站综合自动化系统
变电站综合自动化系统是指用电子、通信和控制技术实现
对变电站设备和过程的监测、控制和管理的智能化系统。
其主要功能包括变电站设备状态监测、故障诊断、数据采
集和处理、远程控制和操作、报警与录波、安全保护等。
变电站综合自动化系统由以下几个主要组成部分构成：
1. 变电站智能终端单元 (RTU)：用于采集变电站各种设备
的模拟量和数字信号，并将数据传输给主站进行处理。
RTU还可以接收主站的控制命令，执行远程操作。
2. 主站系统：负责监控、控制和管理整个变电站。
主站系
统通过与RTU的通信，实现对变电站设备状态的实时监测
和故障诊断，以及对设备的远程操作和控制。
3. 通信网络：用于连接变电站的各个设备和综合自动化系
统的通信网络。
通信网络可以采用各种通信技术，如有线、无线、光纤等，以确保数据的可靠传输和通信的稳定性。
4. 数据管理系统：用于存储、处理和管理变电站的各种数据。
数据管理系统可以对采集的数据进行实时分析和统计，生成各种报表和图表，为变电站运行和维护提供有力的支持。
变电站综合自动化系统的应用可以提高变电站运行的可靠
性和安全性，提高设备利用率和运行效率，减少人工操作
和维护工作，减少故障的发生和处理时间，提升整个电网
的运行水平和管理能力。
变电站综合自动化系统的几点理解及认识
变电站综合自动化系统的几点理解及认识随着电力行业的发展，变电站综合自动化系统越来越受到人们的关注。
这种系统涉及到多个领域，包括电子技术、通信技术、控制技术等等。
本文将就变电站综合自动化系统的几点理解及认识做一详细的分析。
一、什么是变电站综合自动化系统变电站综合自动化系统是指在变电站中应用现代计算机、通讯、控制等科学技术手段，自动实现电力系统在运行、控制、保护等方面的管理和控制。
通过对变电站的设备、系统和操作过程进行监控，实现对电网的远程及自动化控制，提高输电效率，保障电网的稳定、安全、可靠运行。
二、变电站综合自动化系统的组成及功能1. 组成变电站综合自动化系统主要由自动化控制系统、通信系统、保护系统、计算机网络系统、配电单元、BV接口单元、电能质量测量装置、能源管理系统以及同步远传控制系统等多个子系统和部件组成。
2. 功能(1) 远程监控：实现对变电站内外系统设备运行状态、检修、管理、控制等各种信息的监控及人机对话。
(2) 远程计量：实时监视电网的电量、电压、电流等参数，收集有关的数据并进行处理。
(3) 远程调控：依据电网的运行情况对电力系统运行模式进行调整，实现对电网的远程控制。
(4) 远动保护：实现变电站内自投自断、自恢复等自动化保护动作，提高电网的稳定性和可靠性。
(5) 远程操作：可实现对变电站设备的远程开机、关机、重启等操作，提高操作效率。
(6) 通讯能力：实现变电站内、外通信的定时、定向、点对点、广播等各种通讯方式。
三、变电站综合自动化系统的优势(1) 可实现对变电站设备的远程监控和操作，提高操作效率。
(2) 可以实时监视电网的电量、电压、电流等参数，及时发现电力设备的异常，提高电网的稳定性和可靠性。
(3) 可以自动进行保护动作，提高电力系统的安全防护能力。
(4) 可以实现对电网的实时控制，提高输电效率。
(5) 可以进行电量测量和数据分析，在实现电网控制的同时，提高能源管理水平。
四、变电站综合自动化系统的发展趋势(1) 智能化：随着人工智能技术的不断发展，变电站综合自动化系统将不断智能化，实现对电力系统运行的高度智能化管理。
变电站综合自动化原理与系统
变电站综合自动化原理与系统电力系统中的变电站综合自动化系统是通过引入先进的信息技术、通信技术和自动控制技术，对变电站的监测、控制、保护等功能进行集成和自动化的系统。
以下是变电站综合自动化系统的一般原理和组成部分：1.监测与测量：•使用传感器、计量装置等设备对电力系统的各个参数进行实时监测，如电流、电压、频率等。
2.通信系统：•引入高速、可靠的通信网络，将变电站内的设备连接起来，实现数据的实时传输与共享。
常见的通信方式包括光纤通信、无线通信等。
3.数据采集与处理：•将监测到的各种数据进行采集和处理，通过计算机系统进行数据分析、转换和存储。
4.保护与自动化控制：•利用智能保护装置，对电力系统进行实时保护，包括过流保护、过电压保护等。
•引入自动化控制系统，对电力系统进行调度、运行控制，确保系统的安全稳定运行。
5.SCADA系统（监控与数据采集系统）：•SCADA系统用于实时监测和远程控制变电站的运行状态，可视化地展示电网的运行情况。
6.HMI（人机界面）：•通过人机界面，操作人员可以直观地了解电力系统的运行状态，进行实时监控和控制。
7.故障诊断与报警：•系统能够通过故障诊断技术对电力系统中的异常情况进行分析，并及时产生报警信息。
8.能效管理：•引入能效管理系统，对电力系统的能源利用效率进行监测和管理，提高能源利用效率。
9.远程操作与维护：•支持远程操作和维护，可以通过远程方式对变电站进行调度和维护，降低人员风险。
10.历史数据记录与分析：•系统能够记录和存储历史运行数据，以供分析、优化和故障排查使用。
综合自动化系统通过对电力系统各个方面的综合管理，提高了电力系统的运行效率、安全性和可靠性。
这种系统的设计原理和应用可根据特定的变电站规模、功能需求和技术水平而有所不同。
变电站综合自动化系统
变电站综合自动化系统一、引言变电站是电力系统的重要组成部分，起到将高压电能转换为低压电能、配电给用户的作用。
为了提高变电站的运行效率、可靠性和安全性，人们逐渐引入综合自动化系统来实现对变电站的智能化管理和控制。
本文将介绍变电站综合自动化系统的基本概念、组成部分以及在实际运行中的应用。
二、综合自动化系统概述变电站综合自动化系统是指通过现代信息技术和自动化控制技术，对变电站进行实时监测、智能控制和故障处理的系统。
它由多个子系统组成，包括监控与管理子系统、保护与自动化控制子系统、通信与信息系统等。
2.1 监控与管理子系统监控与管理子系统是变电站综合自动化系统的核心部分，主要负责对变电站各种设备的状态进行实时监测和管理。
通过采集各种传感器和仪表的数据，监控与管理子系统可以实时显示变电站的运行状态，并对异常情况进行报警和处理。
同时，它还提供了人机界面，使操作人员可以直观地了解变电站的运行情况，进行远程操作和控制。
2.2 保护与自动化控制子系统保护与自动化控制子系统主要负责对变电站的设备和线路进行保护和控制。
它通过采集各种信号，判断设备和线路的状态，当发生故障或异常情况时，保护与自动化控制子系统能够及时做出反应，采取相应的措施进行保护和控制。
同时，它还可以实现变电站的自动化控制，根据不同的工况要求，实现自动调节和控制设备的运行。
2.3 通信与信息系统通信与信息系统是变电站综合自动化系统的重要组成部分，它负责变电站内部各个子系统之间以及与外部系统之间的数据交换和通信。
通过网络和通信设备，通信与信息系统能够实现数据的传输和共享，确保变电站各个子系统之间的协调运行。
同时，它还可以提供数据存储和处理的功能，为变电站的管理和决策提供支持。
三、变电站综合自动化系统应用案例3.1 变电站设备监测变电站综合自动化系统可以实时监测变电站各种设备的运行状态，包括变压器、开关设备、熔断器等。
通过采集各种传感器和仪表的数据，监控与管理子系统能够实时显示设备的参数和运行状态，并对异常情况进行报警。
浅析变电站综合自动化系统
浅析变电站综合自动化系统一、引言变电站是电力系统中重要的组成部分，其作用是将输送来的高电压电能转换为低电压电能供给用户使用。
为了提高变电站的安全性、稳定性和可靠性，综合自动化系统被广泛应用于变电站的运行和管理中。
本文将对变电站综合自动化系统进行浅析，包括系统的定义、功能、组成以及应用案例等方面。
二、系统定义变电站综合自动化系统是指利用先进的计算机、通信、控制和监测技术，对变电站的设备、工艺和运行状态进行实时监测、控制和管理的一种自动化系统。
该系统通过实时采集和处理各种数据，并根据预设的规则和算法进行分析和决策，实现对变电站设备的自动控制和运行状态的监测与管理。
三、系统功能1. 设备监测与控制：变电站综合自动化系统可以实时监测变电站各种设备（如变压器、开关设备、保护设备等）的运行状态和参数，并根据需要进行远程控制和调节。
例如，系统可以监测变压器的温度、油位等参数，并在异常情况下自动发出警报或采取控制措施。
2. 事故检测与处理：系统可以通过对变电站设备的监测和分析，及时发现设备故障和事故，并自动进行处理。
例如，当系统发现某个开关设备发生故障时，可以自动切换到备用设备，以保证电力供应的连续性和可靠性。
3. 数据采集与分析：系统可以实时采集和存储变电站各种设备的运行数据，并进行分析和统计。
通过对数据的分析，可以了解设备的运行状况和负荷情况，为变电站的运行和管理提供科学依据。
4. 远程监控与管理：变电站综合自动化系统可以实现对多个变电站的远程监控和管理。
通过远程通信技术，可以监测和控制分布在不同地点的变电站设备，提高运行效率和管理水平。
四、系统组成1. 采集与传输子系统：该子系统负责采集变电站各种设备的运行数据，并将数据传输到中央控制中心。
采集方式包括传感器、仪表、通信设备等。
传输方式可以采用有线或无线通信技术。
2. 控制与决策子系统：该子系统负责对采集到的数据进行处理、分析和决策。
通过预设的规则和算法，对设备的运行状态进行评估和判断，并根据需要进行控制和调节。
变电站综合自动化系统介绍
1
1、基本概念
遥信：指对状态信息的远程监视。 遥测：指运用通信技术传输所测变量之值。 遥控：指具有两个确定状态的运行设备进行的远程操作。
遥调：指对具有不少于两个设定值的运行设备进行的远程操作。 遥脉：指运用通信技术对远方的运行设备的脉冲量(如电能量)进行远程累计。 遥视：指运用通信技术对远方的运行设备状态进行远程监视。
21
4、主要功能
调节控制指对电压、无功的控制目标值等进行设定后，系统自动按要求的方式对 电压－无功进行联合调节。 其中包括自动投切无功补偿设备和调节主变压器分接头位置。 电压－无功自动控制要充分考虑运行方式的需要和各种闭锁条件。
22
4、主要功能
报警处理：报警处理分两种方式，一种是事故报警，另一种是预告报警。 前者包括保护动作信号和非操作引起的断路器跳闸信号。 后者包括一般设备变位、状态异常信息、模拟量越限／复限、计算机站控系统的 各个部件、间隔层单元的状态异常、趋势报警等。
9
2、结构模式
10
2、结构模式
分层分布式：分布分散式结构系统从逻辑上将变电站自动化系统划分为两层，即 变电站层(站级测控单元)和间隔层(间隔单元)。也可分为三层，即变电站层、通信层 和间隔层。 这种结构方式介于集中式与分散式两种结构之间，形式较多。目前国内应用较多 的分散式结构集中式组屏。这种结构方式具有分散式结构的全部优点,由于采用了集 中式组屏,非常有利于系统的设计、安装与维护管理。 主要特点是按照变电站的元件，断路器间隔进行设计。将变电站一个断路器间隔 所需要的全部数据采集、保护和控制等功能集中由一个或几个智能化的测控单元完 成。测控单元可直接放在断路器柜上或安装在断路器间隔附近，相互之间用光缆或 特殊通信电缆连接。这种系统代表了现代变电站自动化技术发展的趋势，大幅度地 减少了连接电缆，减少了电缆传送信息的电磁干扰，且具有很高的可靠性，比较好 的实现了部分故障不相互影响，方便维护和扩展，大量现场工作可一次性地在设备 制造厂家完成。
变电站综合自动化原理和系统
历史数据库自动保存在硬盘上，根据硬盘容量，历史库内可保存一年到三年的数据，历史 数据库还可以转存到软盘或磁带上长期保存。
CPU负载：全功能节点平均负载 <40%。
遥测量：遥测合格率>99%。
开关量：遥信正确率99.9%。
遥控：遥调正确率100%。
整理ppt
14
二、主要技术指标
系统响应时间：
• 遥信变化≤2秒
• 4.3 保护装置的开关量采集回路采用光电隔离电路，控制输出信号经光耦以空接点方式 输出，保证了保护装置内部和外部电路的有效隔离，大大增强了装置的抗干扰性。
• 4.4 保护装置采用模块化设计，插件统一，具有良好的互换性。各单元彼此独立其装置 内的监控、保护、自动装置等部分也相互独立。监控功能退出，不影响保护等其它功 能。保护CT与测量CT分开，满足各自的精度要求和性能要求。电气量交流采样，对 220V直流电压、主变温度不宜采用交流采样的采用直流变送器变换为0-5V。保护装置 自身故障上报至监控系统和远方调度中心。各保护装置设置软、硬压板。软压板由软 件中的控制字来设置，硬压板置于保护屏上。
• 将每个设备通过以太网口直接并入到以太网交换机中。网络通讯协议全部固化在专用 芯片上，完全符合ISO定义的开放系统互连模型，协议的每一层面面向测控网都是最优 的，可使控制信号非常可靠地传输。
• 可根据数据特征进行不同处理，故障信息自动上报与巡测相结合，使站内通讯信息传 送更加合理化，合理分配通讯负荷，彻底克服了主从式网络结构的瓶颈现象。
防跳回路。 • 遥信：16路开关量输入,断路器位置、刀闸位置、装置异常、远方/就地、控回断线、PT断线、重合
闸动作、储能状态、压力异常报警、压力异常闭锁和保护动作信号自动上传。 • 遥测：P、Q、U、Ia、Ib、Ic、Ua、Ub、Uc、COSφ
变电站综合自动化系统
单元保护装置或测控装置通信中断
出现该类故障，其原因多在于保护装置与综自系 统的通信出现问题，有可能是因为保护装置通信 接口模块故障、通信接线松动。针对该类情况可 以先查找保护装置至综自保护管理机之间的接线 是否牢固、完好，保护管理机通信指示灯是否正 常，保护装置面板显示是否正常，是否出现通信 模块故障或是装置故障的告警，而后相应的进行 紧固接线、重启装置、更换相关装置模块等处理。
(2)两台监控后台正常运行时以主／备机方式互为热 备用，“当地监控尸作为主机运行时，应在切换柜 中将操2”自动升为主机，同时应在切换柜中将操作 开关置在“当地监控2”。 (3)某测控单元通信网络发生故障时，监控后台不能 对其进行操作，此时如有调度的操作命令，值班人 员应到保护小间进行就地手动操作。同时立即汇报 调度通知专业人员进行检查处理。 (4)微机监控系统中发生设备故障不能恢复时应将该 设备从监控网络中退出作开关置在“当地监控尸， 这样遥控操作定义在“当地监控l”上，“当地监控 2”(备用机)上就不能进行遥控操作。当“当地监控1” 发生故障时，“当地监控，并汇报调度部门。 (5)通信中断的处理原则。
保护装置（非综自厂家的保护装置）通信中断
综自系统与其他厂家的保护装置因为使用的通信 规约不同，所以综自系统采集保护信号需要经过 保护管理机进行规约转换，一台保护管理机可以 容纳多台保护装置的信号传输，一旦小室内的保 护管理机出现死机或是故障，往往导致所接的所 有保护装置信号无法正常传输，遥信信号无法更 新，可能会错失重要信号报文。出现该类问题， 可以通过观察保护管理机的通信指示灯是否正常 来判断，并且检查其与路由器之间的接线是否正 常，而后相应的进行重启装置、紧固接线、更好 装置等处理。
PDS-700保护装置：
微机保护系统功能是变电站综合自动化系统的最基本、最重 要的功能，它包括变电站的主设备和输电线路的全套保护：高压 输电线路保护、变压器的主保护、后备保护以及非电量保护、低 压配电保护、电机及所用变保护等。 除保护功能外，还应具有以下附加功能： (1)具有事件记录功能； (2)具有与系统对时功能； (3)具有存储多种保护定值功能； (4)具备当地人机对话接口功能； (5)具备通讯功能； (6)具备故障自诊断功能；
变电站综合自动化系统的结构形式及选择
变电站综合自动化系统的结构形式及选择随着电力系统的不断发展和智能化的加强，变电站综合自动化系统（SAS）的应用越来越广泛。
SAS是指集数据采集、监控、控制、保护、通信和故障诊断等功能于一体的自动化系统。
本文将详细介绍变电站综合自动化系统的结构形式及其选择。
一、变电站综合自动化系统的结构形式变电站综合自动化系统包括三个层次：上位机层、网关层和设备层。
1. 上位机层：该层负责SAS系统的整体监控和管理，包括数据采集、通讯管理、故障诊断和数据存储等功能。
上位机层通常由一个或多个工作站组成，可对系统进行实时监控和控制，提供各种数据报表、图形化界面和报警功能等。
2. 网关层：该层是SAS系统的通信枢纽，负责将设备层与上位机层进行连接，并将数据进行传输和转换。
网关层还可进行自适应性控制、安全保护和实时监视等功能。
同时，网关层也可作为一个安全隔离点，防止外部攻击，保证系统的稳定性和安全性。
3. 设备层：该层是SAS系统的核心，包括各种控制、保护、测量和监控设备。
设备层的功能主要包括：电源控制、继电保护、仪表测量、数据采集、设备控制等。
设备层的数据可经过网关层进行汇总和处理，最终由上位机层进行监测和控制。
二、选择变电站综合自动化系统应考虑的因素1. 技术方案与功能要求：技术方案的选择与预算密切相关，需要充分考虑功能要求和系统稳定性等因素。
同时，也需要考虑系统升级和维护的便利性。
2. 通信传输和安全保护：系统的通信传输是SAS系统正常运行的前提。
网络性能、带宽、数据传输安全和抗干扰等因素都会影响到系统的运行效率和准确性。
3. 控制保护功能：设备层是SAS系统的主要组成部分，如果控制保护功能不完善，易造成设备故障和人员伤害。
因此，需要在技术方案和功能要求的基础上进行定制化设计和验证测试，确保系统能够达到预期的控制保护效果。
4. 成本和效益：SAS系统的成本不仅包括硬件、软件、人工及测试等方面，还包括系统维护、升级和运行等费用。
变电站综合自动化系统
下一页 返回
单元二 变电站综合自动化系统的结构形 式
• 集中式结构的变电站综合自动化系统，是指采用不同档次的计算机， 扩展其外围接口电路，集中采集变电站的模拟量、开关量和数字量等 信息，集中进行计算与处理，分别完成微机监控、微机保护和自动控 制等功能，而并非指由一台计算机完成保护、监控等全部功能。多数 集中式结构的微机保护、微机监控及与调度等通信的功能是由不同的 微型计算机完成的，只是每台微型计算机承担的任务多一些。例如监 控机要负责数据采集、数据处理、开关操作、人机联系等多项任务; 进行微机保护的计算机，可能一台微机要负责几回低压线路的保护等。 这种结构形式主要出现在变电站综合自动化系统问世的初期，如图11所示。这种结构形式的变电站综合自动化系统在国内有较多的早期 的产品。
上一页 下一页 返回
单元二 变电站综合自动化系统的结构形 式
• 这种结构形式按变电站的规模配置相应容量、功能的微机保护装置和 监控主机及数据采集系统，它们安装在变电站主控室内。主变压器、 各种进/出线路及站内所有电气设备的运行状态通过电流互感器、电 压互感器经电缆传送到主控制室的保护装置或监控计算机上，并与调 度控制端的主计算机进行数据通信。当地监控计算机完成当地显示、 控制和制表打印等工作。
单元一 变电站综合自动化的基本概念
• 变电站实现综合自动化的优越性主要体现在以下几方面。 • (1)提高供电质量，提高电压合格率。 • (2)提高变电站的安全、可靠运行水平。 • (3)提高电力系统的运行管理水平。 • (4)缩小占地面积，降低造价。 • (5)为变电站实现无人值班提供了可靠的技术条件。
• 三、变电站综合自动化系统的功能
• 变电站综合自动化系统的基本功能，从不同的角度有不同的描述。
变电站综合自动化系统
变电站综合自动化系统1. 简介变电站综合自动化系统是一种基于计算机技术的智能化电力变电设备控制和监测系统。
它采用了先进的传感器、控制器、通信设备和软件，实现对变电站的自动化控制和远程监测。
变电站综合自动化系统能够提高变电站的运行效率和安全性，减少人工操作，提供可靠的电力供应。
2. 功能2.1 监测功能变电站综合自动化系统可以实时监测变电站的重要参数，包括电流、电压、功率因素等。
通过传感器和数据采集设备，系统能够准确地测量这些参数，并将数据传输到控制中心进行处理和分析。
监测功能可以帮助运维人员及时发现变电站的异常情况，并采取相应的措施进行处理。
2.2 控制功能通过变电站综合自动化系统，运维人员可以实现对变电站设备的远程控制。
系统可以根据运维人员的指令，自动调节设备的工作状态，实现对电力供应的控制。
例如，系统可以自动切换变压器的接线方式，实现变电站的电压调节功能。
控制功能可以提高变电站的运行效率，并减少人工操作的需要。
2.3 报警功能变电站综合自动化系统可以监测变电站设备的状态，及时发现故障和异常情况，并向运维人员发出报警。
系统可以通过短信、邮件等方式向运维人员发送报警信息，提醒其及时采取措施。
报警功能可以帮助运维人员快速发现和解决问题，保证变电站的安全运行。
3. 架构变电站综合自动化系统的架构包括以下几个组成部分：3.1 传感器与采集设备传感器负责实时测量变电站的各个参数，包括电流、电压、功率因素等。
采集设备负责将传感器采集到的数据传输到控制中心。
传感器和采集设备通过有线或无线方式进行连接，实现数据的传输。
3.2 控制器控制器负责接收控制指令，并对变电站设备进行相应的控制。
控制器根据运维人员的指令，调节设备的工作状态，实现对电力供应的控制。
3.3 通信设备通信设备负责将传感器采集到的数据和控制指令传输到控制中心。
通信设备可以采用有线或无线通信方式，例如以太网、GPRS等。
通信设备能够实现变电站与控制中心的远程通信。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
4 保护及监控功能全面，各种附加功能不设选件
A、谐波分析功能（分析基波到13次谐波含量） B、故障录波功能（可设定，最大可设1000周波） C、备用电源自投（BZT）功能（与母联保护共用一个装置） D、低周减载功能 E、多次重合闸及不对位重合闸 F、小电流接地选线功能（五次谐波原理） G、测温（显示温度或其它直流量的实际值） H、各种报警功能(如：CT断线、PT断线、控制回路断线等）
2.继电器插件（I/O插件）
3.CPU插件 4.CT/PT插件
保护单元俯视图
保护装置装于开关柜上
硬件组成
1、面板
面板由三部分组成：
位于右上方的大液晶显示窗口；
位于面板下方的操作键盘；
位于左边的信号灯。
硬件组成
2、电源插件
输入电压：
DC 220V±30% （DC 110V±30%, AC 110V/220V±30%由用户订购）。
5 兼容性和合理性设计
A、现在产品和过去产品兼容 B、将来产品和现在产品兼容 C、装置级软件在线升级 D、母联监控保护与BZT共用一套装置（比同类产品节约1个装置） E、2段母线PT测量和PT切换共用一套装置（比同类产品节约1个装置）
6 灵活性设计
A、跳闸表设计 B、联锁跳闸设计 C、精度软件校准 E、开入量的灵活定义 D、功能菜单的密码管理
DCAP-3511/3514/3518 微机自动准同期单元
DCAP-3621 微机自动消谐装置 SM-1000 系列低压计量装置
DCAP-3000系列保护测控装置的显著特点
1）统一的硬件结构，保护装置硬件可通用互换 2）监控保护采用双冗余的CPU结构 3）输入输出点多且灵活定义，输入可独立设置4路联跳功能 4）各种保护及监控功能全面，各种附加功能不设选件 5）兼容性和合理性设计 6）灵活性设计
监控保护单元包括如下型号：
DCAP-3000线路监控保护单元 DCAP-3001馈出变压器监控保护单元 DCAP-3002线路监控单元 DCAP-3005自闭、贯通监控保护单元 DCAP-3010高压电动机监控保护单元 DCAP-3011电动机监控保护单元 （带差动保护功能） DCAP-3012电动机监控保护单元 （带磁平衡电流保护功能） DCAP-3020补偿电容器组监控保护单元 DCAP-3022滤波电容器组监控保护单元 DCAP-3030母线分段监控保护及综合备自投单元
国内与国外综自系统的比较
1）功能配置上更符合国内电力系统的实际需要 2）附加功能更全面 3）更便于掌握和应用 4）汉化菜单更便于操作和维护 5）更容易满足用户的特殊需要 6）后台系统更能发挥保护装置的最大潜能
7）服务更好
DCAP-3000系列硬件组成
一. 机箱 二. 面板
三. 四块插件
1.电源插件（POWER插件）
监控保护单元包括如下型号：
DCAP-3090综合数字测控单元
DCAP-3093PT测量及切换单元 DCAP-3110线路成套保护单元（不接地系统，距离保护） DCAP-3112高压线路成套保护单元（接地系统，距离保护） DCAP-3111线路成套保护单元（短线路光纤纵差保护） DCAP-3115平行双回线路横联差动保护单元 DCAP-3210直流牵引监控保护单元
CPU插件是整个单元箱的核心，它包括14个模 拟量输入，12个开关量输入，9个继电器输出 驱动，屏幕显示，4个按键和一路光电隔离的 通信接口。板内有两个高速16位CPU芯片及切 换器件。图1-2为装置硬件框图。
硬件逻辑框图
键盘显示
直流量输入
看门狗
监控CPU 光电 隔离 通信 接口
光电隔离 光电隔离 整形
远程通讯：
光纤接口（接口为塑料光纤）或RS-485接口，电气回路光电隔离， 不加中继可传输1.2km，直接与PC机通讯。在2km以内可采用多模光纤通 讯，2km以上可采用单模光纤通讯
远方定值修改，远方信号复归。
返回
自测试自校正自诊断功能
主要元器件自动测试 通讯网络的自测试、自维护、自诊 断功能 PT、CT断线报警 控制回路断线报警
概述
清华紫光DCAP-3000系列监控保护装置是国内率先 推出的集测量、控制、保护及通讯功能为一体的分散 式数字保护系列产品之一。分散式监控保护装置的突 出特点是保护装置可以安装在一次开关设备上或开关 设备旁，并通过双绞线将保护装置与主控制室的后台 主机相联，从而构成综合自动化系统。监控保护装置 就地安装不仅能减少变电站的建筑面积和节省大量的 二次电缆，从而节省投资，还能减少变电站安装、调 试及维护的工作量并提高系统的可靠性。
变电站综合自动化系统
交流内容
DCAP-3000系列保护测控装置的主要特点 DCAP-3000系列保护测控装置的硬件组成 DCAP-3000系列保护测控装置的抗干扰措施 DCAP-3000系列保护测控装置的主要功能 SM-1000系列低压测控装置的结构及功能 DCAP2002系列后台操作系统功能简介 出厂调试 技术标准及规范 质量控制 培训 与设计院的配合
返回
DCAP-3000线路监控保护单元
一、装置使用说明 交流电压输入回路 交流电流输入回路 直流电源输入回路 开关量输入（遥信）回路 开关量输出（遥控）回路 断路器操作回路 通讯接口
接地指示：
在有主机连网的情况下可检测出接地故障线路。
故障录波：
可对14个模拟量启动录波，录波时间可调整
测量控制部分
显示与设置：
可以通过面板四个按键或主机任意显示所有参数，设置所有定值。
控制输出：
共9路独立继电器无源接点输出。
开关操作：
I/O板内具有一路断路器操作回路，并设有电气防跳继电器和合闸保 持继电器。
1 统一的硬件结构，保护装置硬可通用互换
A、便于学习和掌握 B、便于工厂试验和现场调试 C、减少用户备品/备件开支，节约用户流动资金 D、便于售后服务 F、便于组织生产、能满足紧促的交货期
2 双冗余的CPU结构
正常运行时一个CPU负责监控和通讯功能另一个CPU负责保护功能， 保护CPU长期处于低负荷状态，保护判据的快速性得到充分保证。
ห้องสมุดไป่ตู้
开关量输入
双口RAM PT输入
光电 隔离
跳合闸 出口
滤波
CT输入
放大
保护CPU
看门狗
硬件组成
5、CT/PT插件 CT/PT插件上安装小电流互感器和小 电压互感器。电流互感器采用穿孔的安 装方式能有效避免断线故障，实现了强 电和弱电的隔离。
保护测控装置的抗干扰措施
干扰三要素：
干扰源、干扰途径、干扰对象 干扰源： 谐波干扰、雷电干扰、交变磁场干扰，通讯干扰等。 干扰途径： 辐射形干扰、传导形干扰 干扰对象： 电子元件、芯片
监控保护单元包括如下型号：
DCAP-3040两圈变差动保护单元
DCAP-3041A/B三侧/四侧差动保护单元
DCAP-3043主变非电量保护单元 DCAP-3050主变后备监控保护单元
DCAP-3051三圈变后备监控保护单元
DCAP-3060所用变监控单元 DCAP-3065 PT监控保护单元 DCAP-3080发电机监控保护单元 （200MW及以下） DCAP-3081发电机变压器组成套保护单元（300MW及以下） DCAP-3082发电机转子接地保护单元
1. 2.
抗干扰措施：
保护测控装置机箱采用全密封金属屏蔽； 有效的光电隔离； 后插式结构，装置内强弱电隔离； 多重软件滤波； 四层电路板工艺； 提高遥信电压：DC220V。
3.
4. 5. 6.
主要功能
1.测量控制功能 2.自测试自校正自诊断功能
3. 继电保护功能
测量控制部分
交流输入:
3 输入输出点多且灵活定义，输入可独立设置4路联跳功能
A、14路模拟量输入（同类产品一般10路） B、12路开关量输入（同类产品一般4～8），开入量灵活定义。
开入量采用 DC220V 压遥信，有效防止开入量的误遥信。 C、9路独立的开关量输出（同类产品一般6路），开出量灵活定义。 D、4路独立的工艺联跳方程，可灵活地完成各种工艺联锁跳闸及合 闸功能（同类产品一般无此功能）。 E、一路独立测温（4～20mA温度信号)。
直接输入PT二次电压(100V)，零序电压，
CT二次电流(5A/1A)，零序电流。
电气测量：
三相电流、电压、零序电流、零序电压、 有功功率、无功功率、功率因数、频率、有功
电度、无功电度。
测量控制部分
事故记录：
直接记录外部 9 个开关状态事件的时间及顺序 , 并 可对脉冲记数。
谐波分析：
可分析所测的PT、CT回路1-13次谐波成份。
输出电压：
+5V/5A，±12V/0.8A，24V/1A，供给CPU插件和
I/O插件电源。
硬件组成
3、I/O插件
9路继电器无源接点输出
防跳继电器和合闸保持继电器构成的开关操作回
路,
I/O插件通过出口继电器实现与外部电路的隔离。
硬件组成
4、CPU插件 CPU插件的双CPU系统设计模式，大大增强了软 件的冗余度
