施工手册(第四版)第九章钢筋部分9-4 钢筋加工

合集下载

施工手册(第四版)第九章钢筋部分9-1-材料

施工手册(第四版)第九章钢筋部分9-1-材料

9 钢筋工程9-1 材料9-1-1 钢筋品种与规格混凝土结构用的普通钢筋,可分为两类:热轧钢筋和冷加工钢筋(冷轧带肋钢筋、冷轧扭钢筋、冷拔螺旋钢筋)。

冷拉钢筋与冷拔低碳钢丝已逐渐淘汰。

余热处理钢筋属于热轧钢筋一类。

热轧钢筋的强度等级由原来的I级、II级、III级和IV级更改为按照屈服强度(MPa)分为235级、335级、400级、500级。

《混凝土结构设计规范》(GB50010-2002)第4.2.1条规定:普通钢筋宜采用热轧带肋钢筋HRB400级和HRB335,也可采用热轧光圆钢筋HPB235和余热处理钢筋RRB400级;并在条文说明中提倡用HRB400级(即新III级)钢筋作为我国钢筋混凝土结构的主力钢筋。

该设计规范尚未列入HRB500级钢筋。

冷轧带肋钢筋和冷轧扭钢筋因已有专门规程《冷轧带肋钢筋混凝土结构技术规程》(JGJ95-1995)和《冷轧扭钢筋混凝土构件技术规程》(JGJ115-1997)可供参考。

9-1-1-1 热轧钢筋热轧钢筋是经热轧成型并自然冷却的成品钢筋,分为热轧光圆钢筋和热轧带肋钢筋两种。

热轧光圆钢筋应符合国家标准《钢筋混凝土用热轧光圆钢筋》(GB13013-1991)的规定。

热轧带肋钢筋应符合国家标准《钢筋混凝土用热轧带肋钢筋》(GB1499-1998)的规定。

1.尺寸、外形和重量热轧钢筋的直径、横截面面积和重量,见表9-1。

热轧带肋钢筋的外形,见图9-1。

热轧钢筋的直径、横截面面积和重量表9-16 5.8 0.6 28.27 0.2228 7.7 0.8 50.27 0.39510 9.6 1.0 78.54 0.61712 11.5 1.2 113.1 0.88814 13.4 1.4 153.9 1.2116 15.4 1.5 201.1 1.5818 17.3 1.6 254.5 2.0020 19.3 1.7 314.2 2.4722 21.3 1.9 380.1 2.9825 24.2 2.1 490.9 3.8528 27.2 2.2 615.8 4.8332 31.0 2.4 804.2 6.3136 35.0 2.6 1018 7.9940 38.7 2.9 1257 9.8750 48.5 3.2 1964 15.42 注:1.表中理论重量按密度为7.85g/cm3计算;2.重量允许偏差:直径6~12mm为±7%,14~20mm为±5%,22~50mm为±4%。

施工手册(第四版)第九章钢筋部分9-5 钢筋焊接

施工手册(第四版)第九章钢筋部分9-5 钢筋焊接

9-5 钢筋焊接9-5-1 一般规定钢筋焊接方法分类及适用范围,见表9-37。

钢筋焊接质量检验,应符合行业标准《钢筋焊接及验收规程》(JGJ 18-96)和《钢筋焊接接头试验方法标准》(JGJ/T 27-2001)的规定。

钢筋焊接方法分类及适用范围表9-37注:1.表中的帮条或搭接长度值,不带括弧的数值用于HPB235级钢筋,括号中的数值用于HRB335级、HRB400级及RRB400级钢筋;2.电阻电焊时,适用范围内的钢筋直径系指较小钢筋的直径。

钢筋焊接的一般规定如下:1.电渣压力焊应用于柱、墙、烟囱等现浇混凝土结构中竖向受力钢筋的连接;不得用于梁、板等构件中水平钢筋的连接。

2.在工程开工或每批钢筋正式焊接前,应进行现象条件下的焊接性能试验。

合格后,方可正式生产。

3.钢筋焊接施工之前,应清除钢筋或钢板焊接部位和与电极接触的钢筋表面上的锈斑油污、杂物等;钢筋端部若有弯折、扭曲时,应予以矫直或切除。

4.进行电阻点焊、闪光对焊、电渣压力焊或埋弧压力焊时,应随时观察电源电压的波动情况。

对于电阻点焊或闪光对焊,当电源电压下降大于5%、小于8%时,应采取提高焊接变压器级数的措施;当大于或等于8%时,不得进行焊接。

对于电渣压力焊或埋弧压力焊,当电源电压下降大于5%时,不宜进行焊接。

5.对从事钢筋焊接施工的班组及有关人员应经常进行安全生产教育,并应制定和实施安全技术措施,加强焊工的劳动保护,防止发生烧伤、触电、火灾、爆炸以及烧坏焊接设备等事故。

6.焊机应经常维护保养和定期检修,确保正常使用。

9-5-2 钢筋闪光对焊钢筋闪光对焊是将两根钢筋安放成对接形式,利用焊接电流通过两根钢筋接触点产生的电阻热,使接触点金属熔化,产生强烈飞溅,形成闪光,迅速施加顶锻力完成的一种压焊方法。

9-5-2-1 对焊设备常用对焊机的技术性能,见表9-38。

图9-78示出建筑工地常用的UN1-75型手动对焊机。

常用对焊机技术性能表9-38-75型手动对焊机图9-78 UN19-5-2-2 对焊工艺钢筋闪光对焊的焊接工艺可分为连续闪光焊、预热闪光焊和闪光-预热闪光焊等,根据钢筋品种、直径、焊机功率、施焊部位等因素选用。

钢筋工程施工工艺手册

钢筋工程施工工艺手册

一、前言钢筋工程施工是建筑工程的重要组成部分,其质量直接影响到建筑物的安全和使用寿命。

为确保钢筋工程施工质量,特制定本手册,以指导施工人员进行钢筋工程施工。

二、钢筋进场检验1. 钢筋进场前,应审查出厂合格证、质量保证书,确保其符合设计要求。

2. 进场检验结果必须符合规定,不合格的钢筋不得使用。

三、钢筋安装工艺1. 钢筋安装时,受力钢筋的牌号、规格和数量必须符合设计要求。

2. 当需要进行钢筋代换时,应办理设计变更文件,并经相关部门审核批准。

3. 复核柱主筋定位情况,确保柱主筋保护层厚度满足设计要求,主筋均匀排布。

4. 按图纸要求间距计算好每根柱箍筋数量,加密高度准确;按照箍筋定位线套箍筋,箍筋弯钩叠合处沿柱四角错开摆放,核心箍到位,绑扎牢固;拉筋应钩住箍筋外面。

5. 柱筋保护层厚度符合要求,垫块应设置在柱竖筋外皮上,间距一般为1000mm。

6. 钢筋安装位置的允许偏差及检查方法,应符合相关规范要求。

四、钢筋连接工艺1. 钢筋连接方式应根据设计要求和现场条件选择,如绑扎连接、焊接连接、机械连接等。

2. 绑扎连接时,应保证钢筋接头相互错开,不得在同一截面内连接两根钢筋。

3. 焊接连接时,应选用合格的焊接材料和焊接设备,确保焊接质量。

4. 机械连接时,应按照设备说明书进行操作,确保连接质量。

五、钢筋保护层施工1. 钢筋保护层厚度应符合设计要求,保护层材料应选用合格产品。

2. 钢筋保护层施工时,应保证保护层材料与钢筋粘结牢固,无脱落、开裂等现象。

3. 钢筋保护层施工完成后,应及时进行隐蔽工程验收。

六、质量控制要点1. 钢筋的品种和质量应符合设计要求。

2. 钢筋规格、形状、尺寸、数量、间距、锚固长度、接头位置应符合设计要求。

3. 主筋与伸出搭接筋的搭接长度应符合要求,绑扎接头相互错开。

4. 剪力墙中有暗梁、暗柱时,应先绑暗梁、暗柱再绑周围横筋。

5. 横向筋在两端头、转角、十字节点、连梁等部位的锚固长度及洞口周围加固钢筋等,均应符合设计抗震要求。

建筑施工手册第四版建筑施工手册第四版第四版

建筑施工手册第四版建筑施工手册第四版第四版

建筑施工手册(第四版建筑施工手册第四版) 第四版目录第一册11-1 常用符号和代号1-1-1 常用字母1-1-2 常用符号1-1-2-1 数学符号1-1-2-2 法定计量单位符号1-1-2-3文字表量符号1-1-2-4 化学元素符号1-1-2-5 常用构件代号1-1-2-6 塑料、树脂名称缩写代号1-1-2-7 常用增塑剂名称缩写代号1-1-2-8 建筑施工常用国家标准编号1-1-2-9 部分国家的国家标准代号1-1-2-10 钢材涂色标记1-1-2-11 钢筋符号1-1-2-12 建材、设备的规格型号表示法1-1-2-13 钢铁、阀门、润滑油的产品代号1-1-2-14 常用架空绞线的型号及用途施工常用数据11 2 2 3 5 8 8 9 10 10 13 14 15 15 16 191-2 常用计量单位换算1-2-1 长度单位换算1-2-1-1 公制与市制、英美长度单位换算1-2-1-2 英寸的分数、小数习惯称呼与毫米对照1-2-2 面积单位换算1919 19 21 211-2-3 体积、容积单位换算1-2-4 重量(质量)单位换算1-2-5 力、重力单位换算1-2-5-1 力(牛顿,N)单位换算1-2-5-2 压强(帕斯卡,Pa)单位换算1-2-5-3 力矩(弯矩、扭矩、力偶矩、转矩)单位换算1-2-5-4 习用非法定计量单位与法定计量单位换算1-2-6 功率单位换算1-2-7 速度单位换算1-2-8 流量单位换算1-2-8-1 体积流量单位换算1-2-8-2 质量流量单位换算1-2-9 热及热工单位换算1-2-9-1 温度单位换算1-2-9-2 各种温度的绝对零度、水冰点和水沸点温度值1-2-9-3 导热系数单位换算1-2-9-4 传热系数单位换算1-2-9-5热阻单位换算1-2-9-6 比热容(比热)单位换算1-2-9-7 功、能、热单位换算1-2-9-8 水的温度和压力换算1-2-9-9 水的温度和汽化热换算1-2-9-10 热负荷单位换算1-2-10 电及磁单位换算1-2-10-1 电流单位换算1-2-10-2 电压单位换算1-2-10-3 电阻单位换算1-2-10-4电荷量单位换算1-2-10-5 电容单位换算1-2-11 声单位换算1-2-12 粘度单位换算1-2-12-1 动力粘度单位换算1-2-12-2 运动粘度单位换算21 21 27 27 28 30 31 34 36 36 36 37 37 37 37 37 38 39 40 41 43 43 44 44 44 44 44 44 45 4545 45 461-2-13 硬度换算1-2-14 标准筛常用网号、目数对照1-2-15 pH 值参考表1-2-16 角度与弧度互换表1-2-17 弧度与角度互换表1-2-18 斜度与角度变换表46 49 49 50 50 511-3 常用求面积、体积公式常用求面积、1-3-1 平面图形面积1-3-2 多面体的体积和表面积1-3-3 物料堆体积计算1-3-4 壳体表面积、侧面积计算1-3-4-1 圆球形薄壳1-3-4-2 椭圆抛物面扁壳1-3-4-3 椭圆抛物面扁壳系数计算1-3-4-4 圆抛物面扁壳1-3-4-5 单、双曲拱展开面积5151 54 57 57 57 59 60 61 621-4 常用建筑材料及数值1-4-1 材料基本性质、常用名称及符号1-4-2 常用材料和构件的自重1-4-3 石油产品体积、重量换算1-4-4 液体平均相对密度及容量、重量换算1-4-5 圆钉、木螺钉直径号数及尺寸关系1-4-6 圆钉直径与英制长度关系1-4-7 圆钉英制规格1-4-8 薄钢板习用号数的厚塑料硬板1-4-9-3 塑料软管1-4-9-2 塑料硬管1-4-9-1 板材规格及重量塑料管材、1-4-9 度.6262 64 73 73 74 74 75 75 76 76 76 761-5 气象、地质、地震气象、地质、1-5-1 气象77771-5-1-1 风级表1-5-1-2 降雨等级1-5-1-3 我国主要城市气象参数1-5-1-4 我国主要城镇采暖期度日数1-5-1-5 世界主要城市气象参数1-5-2 地质年代表1-5-3 地展1-5-3-1 地展展级1-5-3-2 地震烈度1-5-3-3 几种地震烈度表的换算77 77 78 81 83 85 85 85 86 881-6 我国环境保护标准1-6-1 空气污染1-6-1-1 标准大气的成分1-6-1-2 大气环境质量标准1-6-1-3 空气污染物三级标准浓度限值1-6-1-4 中国居住区大气中有害物质最高容许浓度1-6-1-5 大气中污染物浓度的表示方法1-6-1-6 中国民用建筑工程室内环境污染控制标准1-6-2 噪声1-6-2-1城市区域环境噪声标准1-6-2-2 新建、扩建、改建企业噪声标准1-6-2-3 工业企业厂区内各类地点噪声标准1-6-2-4 现有企业噪声标准1-6-2-5 建筑现场主要施工机械噪声限值1-6-2-6 中国机动车辆噪声标准1-6-2-7 国外听力保护的噪声允许标准1-6-2-8 国外环境噪声标准1-6-2-9 国外职业噪声标准1-6-3 水污染1-6-3-1 排水水质标准1-6-3-2 地面水水质卫生要求1-6-3-3 地面水中有害物质的最高容许浓度8989 89 89 89 90 91 91 94 94 95 95 96 96 96 97 97 98 99 99 100 1001-6-3-4 水消毒处理方法1012常用结构计算102102 1082-1 荷载与结构静力计算表2-1-1 荷载2-1-2 结构静力计算表2-2 建筑地基基础计算2-2-1 地基基础计算用表2-2-2 地基及基础计算2-2-2-1 基础埋置深度2-2-2-2 地基计算2-2-2-3 基础计算148148 152 152 153 1542-3 混凝土结构计算2-3-1 混凝土结构基本计算规定2-3-2 混凝土结构计算用表2-3-3 混凝土结构计算公式156156 158 1652-4 砌体结构计算2-4-1 砌体结构的计算用表2-4-2 砌体结构计算公式171171 177钢结构计算2-52-5-1 钢结构计算用表2-5-2 钢结构计算公式2-5-3 钢管结构计算2-5-4 钢与混凝土组合梁计算180180 189 195 1972-6 木结构计算2-6-1 木结构计算用表2-6-2 木结构计算公式200200 20633-1 材料试验材料试验与结构检验209209 234 234 234 234 235 236 251 252 257 259 259 259 264 266 270 270 270 2713-1-1 材料试验项目及检验规则3-1-2 试样(件)的制备3-1-2-1 样品的缩分3-1-2-2岩石抗压强度试件3-1-2-3 混凝土试件3-1-2-4 建筑砂浆试件的制备3-1-2-5 钢材试件3-1-2-6 建筑用轻钢龙骨试样3-1-2-7 木材试样3-1-2-8 耐火材料试件3-1-2-9 硬聚抓乙烯管材试样 4 3-1-3 试验方法3-1-3-1 材料试验的非标准方法3-1-3-2 混凝土的现场检测3-1-3-3 土工密度试验3-1-3-4 碎石土野外鉴别3-1-4 混凝土试块强度、砂浆试块强度的评定方法3-1-4-1 混凝土试块强度统计评定3-1-4-2 砌筑砂浆试块强度的验收与评定3-2 结构性能检验3-2-1 预制构件3-2-2 地基结构性能检验3-2-2-1 浅层平板载荷试验要点3-2-2-2 深层平板载荷试验要点3-2-2-3 岩基载荷试验要点3-2-2-4 岩石锚杆抗拔试验要点3-2-2-5土层锚杆试验要点272272 275 275 275 276 277 2773-2-2-6 单桩竖向静载荷试验要点3-2-2-7 岩石单轴抗压强度试验要点278 2793-3 对现场型试验室的要求3-3-1 试验环境3-3-2 所需设备及工具3-3-3 资料管理280280 280 2803-4 试验管理程序28144-1 施工测量的基本工作4-1-1 基本原则4-1-2 距离测量4-1-2-1 普通量距4-1-2-2 精密量距施工测量283283 283 283 284 284 290 291 291 291 293 293 294 294 295 295 295 2964-1-2-3 精密量距的几项改正数4-1-3 己知角度的测设4-1-4 建筑物细部点的平面位置的测设4-1-4-1 直角坐标法4-1-4-2 极坐标法4-1-4-3 角度前方交会法4-1-4-4 方向线交会法4-1-4-5 距离交会法4-1-4-6 正倒镜投点法4-1-5 建筑物细部点高程位置的测设4-1-5-1 地面上点的高程测设4-1-5-2 高程传递4-1-6 倾斜线的测设施工测量控制网的建立4-24-2-1 坐标系统及坐标换算4-2-1-1 坐标系统4-2-1-2 坐标换算4-2-2 建筑方格网和主轴线设计4-2-2-1 建筑方格网设计4-2-2-2 主轴线设计4-2-3 主轴线的测设4-2-3-1 主轴线点初步位置的测定方法及实地标定4-2-3-2 主轴线点精确位置的测定和主轴线方向调整4-2-3-3 主轴线长度的精密丈量及主轴线点坐标的确定4-2-3-4 短轴线的测设4-2-3-5轴线的加密4-2-3-6 注意事项4-2-4 建筑方格网的测设4-2-4-1 建筑方格网的测设方法4-2-4-2 建筑方格网的加密和最后检查4-2-4-3 水平角观测方法及技术要求4-2-4-4 边长测量方法及技术要求4-2-4-5 方格网平差计算4-2-5 用小三角测量法建立施工平面控制网4-2-5-1 小三角测量等级与三角网的布设4-2-5-2 小三角测量的步骤4-2-6 用导线测量法建立施工平面控制网4-2-6-1 导线测量的等级与导线网的布设4-2-6-2 导线测量的步骤4-2-6-3 导线法与轴线法联合测设施工控制网4-2-7 圆弧平面图形的施工测量4-2-7-1 圆弧形平面曲线的数学方程式4-2-7-2 圆弧形平面曲线图形的现场施工放线4-2-7-3 圆弧形楼梯的施工放线4-2-8 高程控制测量297297 297 297 298 298 299 300 300 300 301 301 302 393 303 303 304 305 306 307 311 311312 313 313 313 314 314 315 320 351 3594-2-8-1 厂区高程控制测量的一般规定4-2-8-2 三、四等水准测量的要求和方法4-2-8-3水准网的平差计算4-2-9 标桩的埋设4-2-9-1 平面控制点标桩4-2-9-2 水准点标桩359 359 361 363 363 3644-3 单层排架钢架建筑的施工测量4-3-1 厂房控制网的建立4-3-1-1 厂房控制网的建立方法4-3-1-2 厂房扩建与改建时的控制测量4-3-2 厂房基础施工测量4-3-2-1 混凝土杯形基础施工测量4-3-2-2 钢柱基础施工测量4-3-2-3 混凝土柱子基础及柱身、平台施工测量4-3-2-4 设备基础施工测量4-3-2-5基础施工与竣工测量的允许偏差4-3-3 厂房结构安装测量4-3-3-1 柱子安装测量4-3-3-2吊车梁安装测量4-3-3-3 吊车轨道安装测量4-3-4 管道工程施工测量4-3-4-1 管道工程测量的准备工作4-3-4-2 管道中线定位及高程控制测量4-3-4-3 管道中线与纵横断面测量4-3-4-4 地下管线施工测量4-3-4-5 架空管线施工测量4-3-4-6 管线竣工测量及竣工图编绘4-3-5 机械设备安装测量4-3-5-1 安装基准线和基准点的确定4-3-5-2 平面安装基准线的设置形式4-3-5-3 中心线与副线的检查4-3-5-4 设备安装期间设备标高基准点设置与沉降观测365365 365 366 367 367 368 369 370 373 374 374 375 375 377 377 377 377 378 380 380 380380 381 382 3824-4 多层房屋的施工测量4-4-1 多层建筑主轴线的测设4-4-2 房屋定位测量4-4-3 房屋基础施工测量4-4-4 墙身皮数杆的设置4-4-5 多层建筑物施工测量382382 384 385 385 3864-5 高层建筑施工测量4-5-1 高层建筑施工测量的特点及基本要求4-5-1-1 高层建筑施工测量的特点4-5-1-2高层建筑施工测量的基本准则4-5-2 建立施工控制图4-5-2-1 平面控制4-5-2-2 高程控制4-5-3 建(构)筑物主要轴线的定位及标定4-5-3-1 桩位放样4-5-3-2 建筑物基坑与基础的测定4-5-3-3 建筑物基础上的平面与高程控制4-5-4 高层建筑中的竖向测量4-5-4-1 激光铅垂仪法4-5-4-2 天顶垂准测量(仰视法)4-5-4-3 天底垂准测量(俯视法)4-5-5 上海金施工特点和4-5-5-3 建筑施工对测量精度要求4-5-5-2 概述4-5-5-1 茂大厦施工测量实例测量难度4-5-5-4 施工平面(垂直)控制网的建立4-5-5-5 垂准测量方法和要求4-5-5-6 水准测量和塔身高程控制测量4-5-5-7 塔楼钢结构安装测量4-5-5-8 主楼沉降观测4-5-5-9结构各阶段完工线(点)测量成果386386 386 387 387 387 391 391 391 392 392 394 394 395 396 397 397 397 397 398 400 402404 406 4084-6 建筑物沉降与变形观测4-6-1 沉降观测水准点的测设4-6-1-1 水准点的布设4-6-1-2 水准点的形式与埋设4-6-1-3 沉降观测水准点高程的测定4-6-1-4 观测点的布置和要求4-6-1-5 观测点的形式与埋设4-6-2 建筑物的沉降观测4-6-2-1 沉降观测的方法和一般规定4-6-2-2 沉桩过程中的变形观测4-6-2-3 各施工阶段中的变形观测4-6-2-4 建筑物全部竣工后的沉降变形观测4-6-2-5 沉降观测的精度及成果整理4-6-3 沉降观测中常遇到的问题及其处理4-6-3-1 曲线在首次观测后即发生回升现象4-6-3-2 曲线在中间某点突然回升4-6-3-3 曲线自某点起渐渐回升4-6-3-4 曲线的波浪起伏现象4-6-3-5 曲线中断现象4-6-4 建筑物变形与裂缝观测4-6-4-1 倾斜观测4-6-4-2 裂缝观测4-6-4-3 位移观测4-6-4-4 用三角高程测量法测定建筑物的沉降变形4-6-4-5 用基准线法测定建筑物的水平位移4-6-4-6 用前方交会法测定建筑物的水平位移4-6-4-7 用后方交会法测定建筑物的水平位移412412 412 413 413 413 413 415 415 417 421 422 423 423 423 424 424 424 424 424 424 425426 426 428 429 4314-7 特殊工程的施工测量4-7-1 钢结构工程中的施工测量4-7-2 电视塔施工中的施工测量4-7-3 上海电视塔(东方明珠)施工测量实例434434 435 4364-8 竣工总平面图的编绘4-8-1 编绘竣工总平面图的意义4-8-2 编绘竣工总平面图的方法和步骤4-8-2-1 绘制前准备4-8-2-2 竣工总平面图的编绘4-8-3 编绘竣工总平面图时的现场实测工作4-8-4 竣工总平面图最终绘制4-8-4-1 分类竣工总平面图的编绘4-8-4-2 综合竣工总平面图4-8-4-3随工程的竣工相继进行编绘4-8-4-4 竣工总平面图的图面内容和图例4-8-4-5 竣工总平面图的附件444444 445 445 445 446 446 446 446 446 446 4474-9 测量仪器的检验和校正4-9-1 经纬仪的检验和校正4-9-1-1 经纬仪应满足的条件4-9-1-2 经纬仪的检验与校正4-9-1-3 激光经纬仪的构造4-9-1-4 激光经纬仪的操作方法4-9-1-5 激光经纬仪的特点和应用4-9-2 水准仪的检验与校正4-9-2-1 普通水准仪的检验与校正4-9-2-2 精密水准仪的检验与校正4-9-2-3 激光水准仪的构造4-9-2-4 激光水准仪的操作方法4-9-2-5 激光水准仪的用途4-9-3 钢尺的检定4-9-3-1 钢尺检定的方法4-9-3-2 尺方程式及其简化4-9-3-3 标准基线的建立4-9-3-4 钢尺使用时注意事项4-9-4 光电测距仪447447 447 447 449 450 450 451 451 453 454 454 454 455 455 456 456 456 4574-9-4-1 光电测距仪的概况4-9-4-2 光电测距仪的构造4-9-4-3 光电测距仪的用途主要参考文献光电测距仪的检验与校正4-9-4-4457 457 457 457 4595脚手架工程和垂直运输设施460460 460 461 464 468 471 471 474 475 479 479 484 495 5005-1 脚手架工程技术、安全管理和设计计算脚手架工程技术、5-1-1 脚手架工程技术和安全管理5-1-1-1 脚手架的分类5-1-1-2 脚手架工程的常用术语5-1-1-3 脚手架工程的技术要求5-1-1-4 脚手架工程的安全管理工作5-1-2 脚手架构架与设置和使用要求的一般规定5-1-2-1 脚手架构架和设置要求的一般规定5-1-2-2 脚手架杆配件的一般规定5-1-2-3 脚手架搭设、使用和拆除的一般规定5-1-3 脚手架设计和计算的一般方法5-1-3-1 脚手架设计计算的统一规定5-1-3-2 脚手架的荷载计算5-1-3-3 脚手架的整体稳定性计算5-1-3-4 单肢杆件的稳定性计算5-1-3-5 水平杆件、脚手板、扣件抗滑、立杆底座和地基承载力的验算504 5-1-3-6 脚手架挑支构造和设施的计算5065-2 常用落地式脚手架的设置、构造和设计常用落地式脚手架的设置、5-2-1 扣件式钢管脚手架5-2-1-1 构架材料的技术要求5-2-1-2 构架的形式、特点和构造要求5-2-1-3 设计计算及常用资料5-2-2 碗扣式钢管脚手架519519 520 525 538 5565-2-2-1 性能特点、杆配件和承载能力5-2-2-2 双排外脚手架5-2-2-3 直线和曲线单排外脚手架5-2-3 门(框组)式钢管脚手架5-2-3-1 构造情况和主要部件5-2-3-2 搭设技术要求和注意事项5-2-3-3 主要应用形式和材料用量5-2-3-4 设计计算及常用资料556 569 577 579 579 587 590 5925-3 脚手架结构模板支撑架的构造和设计5-3-1 脚手架结构模板支撑架的类别和一般构造5-3-1-1 脚手架结构模板支撑架的类别和构造要求5-3-1-2 脚手架结构模板支撑架的一般构造5-3-2 脚手架结构模板支撑架的设计计算5-3-2-1 脚手架结构模板支撑架的设计计算要求5-3-2-2 扣件式钢管梁板模板支撑架的稳定性计算5-3-2-3 碗扣式钢管模板支撑架的设计计算5-3-2-4 门式钢管模板支撑架的设计计算598598 603 603 608 608 609 614 6195-4 常用非落地式脚手架的设置和使用5-4-1 附着升降脚手架的设置和使用5-4-1-1 附着升降脚手架的类别和基本组成5-4-1-2 附着升降脚手架的安全规定和注意事项5-4-2 吊篮5-4-2-1 吊篮的类别和基本构造5-4-2-2 吊篮设计、制作和使用的安全要求619619 620 628 634 634 6415-5 垂直运输设施5-5-1 垂直运输设施的设置要求5-5-1-1 垂直运输设施的分类5-5-1-2 国内外塔式起重机产品的情况与使用选择5-5-1-3 垂直运输设施的设置要求5-5-2 井字架和龙门架5-5-2-1扣件式钢管井架643643 643 645 655 657 657施工5-5-3 吊盘安全装置5-5-2-4 龙门架5-5-2-3 型钢井架和无缆风高层井架5-5-2-2升降机(建筑施工电梯)5-5-3-1 施工升降机的分类、性能和架设高度5-5-3-2 施工升降机的安全装置5-5-3-3 施工升降机的使用注意事项主要参考文献661 663 666 672 672 676 677 67866-1 土方工程6-1-1 土的基本性质土方与基坑工程680680 680 681 681 684 684 684 685 685 686 686 687 688 688 688 690 690 692 6956-1-1-1 土的基本物理性质指标6-1-1-2 粘性土、砂土的性质指标6-1-1-3 土的力学性质指标6-1-2 土的基本分类6-1-2-1 岩石6-1-2-2 碎石土6-1-2-3 砂土6-1-2-4 粘性土6-1-3 土的工程分类与性质6-1-3-1 土的工程分类6-1-3-2 土的工程性质6-1-4 土的现场鉴别方法6-1-4-1 碎石土的现场鉴别6-1-4-2 粘性土等的现场鉴别6-1-5 特殊土6-1-5-1湿陷性黄土6-1-5-2 膨胀土6-1-5-3 软土6-1-5-4 盐演土6-1-5-5 冻土6-1-6 工程场地平整6-1-6-1 场地平整的程序6-1-6-2 场地平整的土方量计算6-1-7 土方开挖6-1-7-1 土方施工准备工作6-1-7-2 开挖的一般要求6-1-7-3 浅基坑、槽和管沟开挖6-1-7-4 浅基坑、槽和管沟的支撑方法6-1-7-5 浅基坑、槽和管沟支撑的计算6-1-7-6 土方开挖和支撑施工注意事项6-1-7-7 基坑边坡保护6-1-7-8土方开挖施工中的质量控制要点6-1-8 土方机械化施工6-1-8-1 土方机械的选择6-1-8-2常用土方机械6-1-8-3 土方机械基本作业方法6-1-8-4 土方机械施工要点6-1-9 土方回填6-1-9-1 土料要求与含水量控制6-1-9-2 基底处理6-1-9-3 填方边坡6-1-9-4 人工填土方法6-1-9-5 机械填土方法6-1-10 填土的压实6-1-10-1 压实的一般要求6-1-10-2 压实机具的选择6-1-10-3 填土压(夯)实方法6-1-10-4 质量控制与检验6-1-11 土方工程特殊问题的处理6-1-11-1 滑坡与塌方的处理6-1-11-2 冲沟、土洞、故河道、古湖泊的处理696 699 702 702 703 716 716 717 719 720 723 726 726 727 729 729 730 733 741 742 742743 744 744 745 745 745 746 748 749 750 750 7526-1-11-3 橡皮土处理6-1-11-4 流砂处理6-1-12 土方开挖与回填安全技术措施753 754 7546-2 基坑工程6-2-1 基坑工程的内容6-2-2 基坑工程的设计原则与基坑安全等级6-2-2-1 基坑支护结构的极限状态6-2-2-2 基坑支护结构的安全等级6-2-3 基坑工程勘察6-2-3-1 岩土勘察6-2-3-2 周围环境勘察6-2-3-3 施工工程的地下结构设计资料调查6-2-4 支护结构的类型和造型6-2-4-1 支护结构的类型和组成6-2-4-2 支护结构的选型6-2-5 荷载与抗力计算6-2-5-1 水平荷载标准值6-2-5-2 水平抗力标准值6-2-6 支护结构计算6-2-6-1 排桩与地下连续墙计算6-2-6-2 水泥土墙计算6-2-6-3 土钉墙计算6-2-6-4 逆作拱墙计算6-2-6-5 逆作法计算要点6-2-6-6 内支撑体系计算要点6-2-6-7 土锚杆(土锚)计算6-2-7 支护结构施工6-2-7-1 钢板桩施工6-2-7-2 水泥土墙施工6-2-7-3 地下连续墙施工6-2-7-4 逆作(筑)法施工6-2-7-5 土钉墙施工755755 756 756 756 757 757 759 760 761 761 761 770 770 772 772 772 784 793 800 801 805808 815 815 823 837 867 8796-2-7-6 内支撑体系施工6-2-7-7 锚杆施工6-2-8 地下水控制6-2-8-1 地下水控制方法选择6-2-8-2 基坑涌水量计算6-2-8-3 集水明排法6-2-8-4 降水6-2-8-5 截水6-2-8-6 降中心岛(墩)6-2-9-2 放坡挖土6-2-9-1 深基坑土方开挖6-2-9 水与排水施工质量检验标准.式挖土6-2-9-3 盆式挖土机6-2-9-4 深基坑土方开挖的注意事项6-2-9-5 土方开挖阶段的应急措施,6-2-10 基坑工程现场施工设施6-2-11 基坑工程监测6-2-11-1 支护结构监测6-2-11-2 周围环境监测6-2-11-3 监测方案编制6-2-12 沉井施工6-2-12-1 沉井类型6-2-12-2 沉井制作与下沉6-2-12-3 沉井下沉施工常遇问题和预防处理方法6-2-12-4 沉井的质量检验标准主要参考文献889 892 901 901 901 905 908 919 919 919 920 924 926 926 927 930 936 936 940 945 945945 945 955 957 95877-1 地基处理7-1-1 换填地基地基处理与桩基工程9599597-1-1-1 灰土地基7-1-1-2 砂和砂石地基7-1-1-3 粉煤灰地基7-1-2 夯实地基7-1-2-1重锤夯实地基7-1-2-2 强夯地基7-1-3 挤密桩地基7-1-3-1 灰土桩地基7-1-3-2 砂石桩地基7-1-3-3 水泥粉煤灰碎石桩地基7-1-3-4 夯实水泥土复合地基7-1-4 深层密实地基7-1-4-1 振冲地基7-1-4-2 水泥土搅拌桩地基7-1-5 高压喷射注浆地荃7-1-5-1 旋喷注浆桩地基7-1-6 注浆地基7-1-6-1 水泥注浆地基7-1-6-2 硅化注浆地基7-1-7 预压地基7-1-7-1 砂井堆载预压地基7-1-7-2 袋装砂井堆载预压地基7-1-7-3 塑料排水带堆载预压地基7-1-7-4 真空预压地基7-1-8 土工合成材料地基7-1-8-1 土工织物地基7-1-8-2 加劲土地基7-1-9 局部地基处理7-1-9-1 松土坑、古墓、坑穴7-1-9-2 土井、砖井、废矿井7-1-9-3软硬地基959 961 965 967 967 968 975 975 977 980 983 984 984 988 993 993 999 999 1001 10051005 1007 1009 1014 1016 1016 1019 1022 1022 1024 10267-2 桩基工程7-2-1 桩的分类7-2-2 桩型与工艺的选择7-2-3 桩基施工机械设备的选用7-2-3-1 桩锤的选用7-2-3-2 常用桩锤的技术性能7-2-3-3 桩架选用7-2-3-4 常用灌筑桩钻孔机械7-2-4 打(沉)入式预制桩施工7-2-4-1 桩的制作、运输和堆放7-2-4-2 打(沉)桩方法7-2-4-3 特殊打(沉)桩方法7-2-4-4 打(沉)桩常遇问题及预防处理方法7-2-4-5 打(沉)桩对周围环境的影响及预防措施7-2-5 静力压桩施工7-2-5-1 机械静压桩施工7-2-5-2 锚杆静压桩施工7-2-6 先张预应力管桩施工7-2-6-1 桩规格与适用条件7-2-6-2 打(沉)桩工艺方法要点7-2-7 混凝土灌筑桩7-2-7-1 冲击钻成孔灌筑桩7-2-7-2 回转钻成孔灌筑桩7-2-7-3潜水电钻成孔灌筑桩7-2-7-4 钻孔压浆灌筑桩7-2-7-5 挤扩多分支承力盘与多支盘灌筑桩7-2-7-6 振动沉管灌筑桩7-2-7-7 锤击沉管灌筑桩7-2-7-8 套管夯扩灌筑桩7-2-7-9 人工挖孔和挖孔扩底灌筑桩7-2-7-10 质量要求及验收7-2-8 钢桩10271027 1027 1030 1030 1031 1034 1038 1040 1040 1041 1047 1051 1053 1054 1054 10591063 1063 1063 1068 1068 1072 1075 1078 1080 1086 1090 1090 1093 1099 1101 7-2-8-1 钢管桩7-2-8-2H 型钢桩7-2-9 桩的检测7-2-9-1 静载试验法7-2-9-2 动测法7-2-10 桩基承载力评定1101 1110 1113 1113 1117 11267-2-10-1 按土的物理指标与承载力参数之间的经验关系确定单桩的承载力11267-2-10-2 按单桩的静载试验确定承载力7-2-10-3 按桩的抗拔试验确定抗拔承载力7-2-10-4主要参考文打(沉)桩施工的安全技术措施7-2-11 按桩的水平荷载试验确定水平承载力献1129 1130 1131 1132 1134第二册88-1 组合式模板8-1-1 55 型组合钢模板8-1-1-1 部件组成8-1-1-2 施工设计8-1-1-3 模板工程的施工及验收8-1-1-4 模板的运输、维修和保管8-1-2 中型组合钢模板8-1-2-1 组成8-1-2-2 特点8-1-2-3 施工工艺8-1-3 钢框木(竹)胶合板模板8-1-3-1 75 系列钢框胶合板模板8-1-3-2 55 型和78 型钢框胶合板模板8-1-3-3 早拆体系钢框胶合板模板模板工程11 1 12 14 22 22 23 27 27 27 27 31 368-2 工具式模板8-2-1 大模板8-2-1-1 大模板构造8-2-1-2 大模板设计和配制8-2-1-3 施工要点及注意事项8-2-2 滑动模板8-2-3 爬升模板8-2-3-1 模板与爬架互爬8-2-3-2 新型导轨式液压爬升模板8-2-3-3 模板与模板互爬8-2-3-4 爬架与爬架互爬8-2-3-5 国内320m 以上超高层建筑爬模施工实例8-2-4 飞模8-2-4-1 常用的几种飞模8-2-4-2 升降、行走和吊运工具8-2-4-3 飞模的选用和设计布置原则8-2-4-4 施工工艺8-2-4-5 施工质量与安全要求8-2-5模壳8-2-5-1 模壳的种类、特点及质量要求8-2-5-2 支撑系统8-2-5-3 施工工艺8-2-6 柱模8-2-6-1 玻璃钢圆柱模板8-2-6-2 圆柱钢模8-2-6-3 无柱箍可变截面钢柱模5151 52 61 63 66 66 67 74 78 81 82 87 88 97 100 101 108 109 110 113 114 115 115 118 1198-3 永久性模板8-3-1 压型钢板模板8-3-1-1 种类、规格和使用原则8-3-1-2 压型钢板模板的安装8-3-2 混凝土薄板模板120120 120 122 1258-3-2-1 品种、抗剪构造和规格8-3-2-2 薄板制作、运输和堆放8-3-2-3 安装工艺125 128 1318-4 胶合板模板8-4-1 散支散拆胶合板模板8-4-1-1 木胶合板模板8-4-1-2 竹胶合板模板8-4-1-3 施工工艺8-4-2 胶合板模板参考资料135135 136 139 140 1468-5 脱模剂8-5-1 脱模剂的种类和配制8-5-2 使用注意事项146146 1478-6 现浇混凝土结构模板的设计8-6-1 模板设计的内容和原则8-6-1-1 设计的内容8-6-1-2 设计的主要原则8-6-2 模板结构设计的基本内容8-6-2-1 荷载及荷载组合8-6-2-2 模板结构的挠度要求8-6-2-3 材料及性能8-6-2-4 设计计算公式8-6-3 模板结构设计示例8-6-3-1 采用组合式钢模板组拼模板结构8-6-3-2 钢大模板的设计8-6-3-3 爬升模板148148 148 148 148 148 151 151 152 156 156 168 1828-7 模板工程施工质量及验收要求8-7-1 基本规定8-7-2 模板安装8-7-2-1 主控项目8-7-2-2 一般项目192192 192 192 1938-7-3 模板拆除8-7-3-1 主控项目8-7-3-2 一般项目主要参考文献195 195 195 19699-1 材料9-1-1 钢筋品种与规格9-1-1-1 热轧钢筋9-1-1-2 余热处理钢筋9-1-1-3 冷轧带肋钢筋9-1-1-4 冷轧扭钢筋9-1-1-5 冷拔螺旋钢筋9-1-2 钢筋性能9-1-2-1 钢筋力学性能9-1-2-2钢筋锚固性能9-1-2-3 钢筋冷弯性能9-1-2-4 钢筋焊接性能9-1-3 钢筋锈蚀与防护9-1-4钢筋质量检验9-1-4-1 检查项目和方法9-1-4-2 热轧钢筋检验9-1-4-3 冷轧带肋钢筋检验9-1-4-4 冷轧扭钢筋检验钢筋工程钢筋工程197197 197 199 199 200 201 202 202 203 203 203 204 204 204 205 205 2069-2 配筋构造9-2-1 一般规定9-2-1-1 混凝土保护层9-2-1-2 钢筋锚固9-2-1-3 钢筋连接9-2-2 板206206 206 207 208 2109-2-2-1 受力钢筋9-2-2-2 分布钢筋9-2-2-3 构造钢筋9-2-2-4 板上开洞9-2-2-5 板柱节点9-2-3 梁9-2-3-1 受力钢筋9-2-3-2 弯起钢筋9-2-3-3 箍筋9-2-3-4 纵向构造钢筋9-2-3-5 附加横向钢筋9-2-4 柱9-2-4-1 纵向受力钢筋9-2-4-2 箍筋9-2-5 剪力墙9-2-6基础9-2-6-1 条形基础9-2-6-2 单独基础9-2-6-3 筏板基础9-2-6-4 箱形基础9-2-7 抗震配筋要求9-2-7-1 一般规定9-2-7-2 框架梁9-2-7-3 框架柱与框支柱9-2-7-4 框架梁柱节点9-2-7-5 剪力墙9-2-8 钢筋焊接网9-2-8-1 钢筋焊接网品种与规格9-2-8-2 钢筋焊接网锚固与搭接9-2-8-3 楼板中的应用9-2-8-4 墙板中的应用9-2-9 预埋件和吊环9-2-9-1 预埋件210 211 211 212 212 212 212 214 214 215 215 216 216 217 218 219 219 219 219 220 220220 220 221 221 222 223 224 225 226 226 227 2279-2-9-2 吊环9-2-10 混凝土结构平法施工图9-2-10-1 一般规定9-2-10-2 梁平法施工图9-2-10-3 柱平法施工图9-2-10-4 剪力墙平法施工图228 229 229 229 231 2319-3 钢筋配料与代换9-3-1 钢筋配料9-3-1-1 钢筋下料长度计算9-3-1-2 钢筋长度计算中的特殊问题9-3-1-3 配料计算的注意事项9-3-1-4 配料计算实例9-3-1-5 配料单与料牌9-3-2 钢筋代换9-3-2-1 代换原则9-3-2-2 等强代换方法9-3-2-3 构件截面的有效高度影响9-3-2-4 代换注意事项9-3-2-5 钢筋代换实例232232 232 233 235 235 237 237 237 237 238 238 2399-4 钢筋加工9-4-1 钢筋除锈9-4-2 钢筋调直9-4-2-1 机具设备9-4-2-2 调直工艺9-4-3 钢筋切断9-4-3-1 机具设备9-4-3-2 切断工艺9-4-4 钢筋弯曲成型9-4-4-1 钢筋弯钩和弯折的有关规弯曲成型工艺9-4-4-3 机具设备9-4-4-2 定240240 240 240 242 242 242 243 244 244 244 2469-4-5 钢筋加工质量检验2489-5 钢筋焊接9-5-1 一般规定9-5-2 钢筋闪光对焊9-5-2-1 对焊设备9-5-2-2 对焊工艺9-5-2-3 对焊参数9-5-2-4 对焊缺陷及消除措施9-5-2-5 对焊接头质量检验9-5-3 钢筋电阻点焊9-5-3-1 点焊设备9-5-3-2 点焊工艺9-5-3-3 点焊参数9-5-3-4 点焊缺陷及消除措施9-5-3-5 钢筋焊接网质量检验9-5-4 钢筋电弧焊9-5-4-1 电弧焊设备和焊条9-5-4-2 帮条焊和搭接焊9-5-4-3 预埋件电弧焊9-5-4-4 剖口焊9-5-4-5 熔槽帮条焊9-5-4-6 电弧焊接头质量检验9-5-5 钢筋电渣压力焊9-5-5-1 焊接设备与焊剂9-5-5-2 焊接工艺与参数9-5-5-3焊接缺陷及消除措施9-5-5-4 电渣压力焊、接头质量检验9-5-6 钢筋气压焊9-5-6-1 焊接设备9-5-6-2 焊接工艺9-5-6-3 焊接缺陷及消除措施9-5-6-4 气压焊接头质量检验248248 250 250 251 252 253 254 255 255 256 257 258 258 259 259 260 261 261 262 262 263263 265 266 266 267 267 268 269 2709-5-7 钢筋埋弧压力焊9-5-7-1 焊接设备9-5-7-2 焊接工艺9-5-7-3 焊接参数9-5-7-4焊接缺陷及消除措施9-5-7-5 埋弧压力焊接头质量检验9-5-8 焊接接头无损检测技术9-5-8-1 超声波检测法9-5-8-2 无损张拉检测270 271 271 271 271 272 273 273 2749-6 钢筋机械连接9-6-1 一般规定9-6-2 钢筋套筒挤压连接9-6-2-1 钢套筒9-6-2-2 挤压设备9-6-2-3挤压工艺9-6-2-4 工艺参数9-6-2-5 异常现象及消除措施9-6-2-6 套筒挤压接头质量检验9-6-3 钢筋锥螺纹套筒连接9-6-3-1 锥螺纹套筒接头尺寸9-6-3-2 机具设备9-6-3-3 锥螺纹套筒的加工与检验9-6-3-4 钢筋锥螺纹的加工与检验9-6-3-5 钢筋锥螺纹连接施工9-6-3-6钢筋锥螺纹接头质量检验9-6-4 钢筋徽粗直螺纹套筒连接9-6-4-1 机具设备9-6-4-2 徽粗直螺纹套筒9-6-4-3 钢筋加工与检验9-6-4-4 现场连接施工9-6-4-5 接头质量检验9-6-5钢筋滚压直螺纹套筒连接274275 276 276 277 278 278 279 280 281 281 282 282 283 284 284 285 286 286 287 288 2882889-6-5-1 滚压直螺纹加工与检验9-6-5-2 滚压直螺纹套筒9-6-5-3 现场连接施工9-6-5-4 接头质量检验289 290 291 2919-7 钢筋安装9-7-1 钢筋现场绑扎9-7-1-1 准备工作9-7-1-2 钢筋绑扎接头9-7-1-3 基础钢筋绑扎9-7-1-4 柱钢筋绑扎9-7-1-5 墙钢筋绑扎9-7-1-6 梁板钢筋绑扎9-7-2 钢筋网与钢筋骨架安装9-7-2-1 绑扎钢筋网与钢筋骨架安装9-7-2-2 钢筋焊接网安装9-7-3 植筋施工9-7-3-1钢筋胶粘剂9-7-3-2 植筋用孔径与孔深9-7-3-3 植筋施工方法9-7-4 钢筋安装质量检验主要参考文献293293 293 294 294 295 295 296 296 296 297 298 298 298 298 300 30110混凝土的组成材料10-110-1-1 水泥10-1-1-1 常用水泥的种类混凝土工程302302 302 303 306 306 30610-1-1-2 常用水泥的选用及各种水泥的适量范围10-1-1-3 水泥的验收与保管10-1-2砂10-1-2-1 砂的技术要求10-1-2-2 砂的验收、运输和堆放10-1-3 石子10-1-3-1 石子的技术要求10-1-3-2 石子的验收、运输和堆放10-1-4 水10-1-5 矿物接合料10-1-5-1 粉煤灰10-1-5-2 磨细矿渣10-1-5-3 沸石粉10-1-5-4 硅灰10-1-5-5 复合及其他矿物接合料10-1-6 混凝土外加剂10-1-6-1 基本规定10-1-6-2 普通减水剂及高效减水剂10-1-6-3 引气剂及引气减水剂10-1-6-4 级凝剂和级凝减水剂10-1-6-5 早强剂及早强减水剂10-1-6-6 防冻剂10-1-6-7 泵送剂10-1-6-8 膨胀剂10-1-6-9 速凝剂10-1-6-10 阻锈剂、着色剂、养护剂、脱模剂10-1-6-11 掺各种外加剂的混凝土性能指标307 308 308 309 310 310 311 312 313 313 313 314 314 315 317 317 319 320 322 323 325325 32810-2 普通混凝土配合比设计和应用10-2-1 普通混凝土配合比设计10-2-1-1 普通混凝土配合比设计步骤10-2-1-2 普通混凝土拌合物的试配和调整10-2-1-3 掺矿物掺合料混凝土配合比设计10-2-2 有特殊要求的混凝土配合比设计10-2-2-1 抗渗混凝土10-2-2-2 抗冻混凝土10-2-2-3 高强混凝土331332 332 335 336 338 338 339 33910-2-2-4 泵送混凝土10-2-3 控制碱骨料反应配合比设计要点10-2-3-1 混凝土最大碱含量10-2-3-2 配合比设计控制要点340 343 343 34410-3 混凝土的拌制10-3-1 常用混凝土搅拌机10-3-1-1 搅拌机分类10-3-1-2 搅拌机主要技术性能10-3-1-3 搅拌机使用注意事项10-3-2 现场混凝土搅拌站10-3-2-1 生产工艺流程10-3-2-2主要设备组成10-3-2-3 搅拌站实例10-3-3 混凝土搅拌施工要点10-3-3-1 搅拌要求10-3-3-2 材料配合比10-3-3-3 搅拌10-3-3-4 泵送混凝土的拌制10-3-3-5 质量要求345345 345 346 346 348 348 348 350 351 351 352 352 353 35310-4 混凝土运输与浇筑,混凝土运输与浇筑,10-4-1 混凝土运输设备10-4-1-1 水平运输设备10-4-1-2 垂直运输设备10-4-1-3 泵送设备及管道10-4-1-4 混凝土布料设备10-4-2 混凝土振动设备10-4-2-1 振动设备分类10-4-2-2 振动器故障、产生原因及排除方法10-4-3 混凝土输送10-4-3-1 输送条件10-4-3-2质量要求353353 353 356 357 363 366 366 367 368 368 36910-4-4 混凝土浇筑10-4-4-1 浇筑施工准备10-4-4-2 浇筑厚度及间歇时间10-4-4-3 浇筑质量要求10-4-5 泵送混凝土的运输与浇筑10-4-5-1 泵送混凝土运输10-4-5-2 泵送混凝土的浇筑10-4-6 混凝土施工缝10-4-6-1 施工缝的设!10-4-6-2 施工缝的处理10-4-6-3 后浇带的设置10-4-7 现浇混凝土结构浇筑10-4-7-1 基础浇筑10-4-7-2 框架浇筑10-4-7-3剪力墙浇筑10-4-7-4 拱壳浇筑10-4-7-5 喷射混凝土浇筑10-4-7-6 现场预制构件浇筑369 369 370 371 371 371 372 375 375 376 377 377 377 380 382 382 383 38410-5 混凝土养护与拆模。

关于钢筋规格型号正确的书写方法

关于钢筋规格型号正确的书写方法

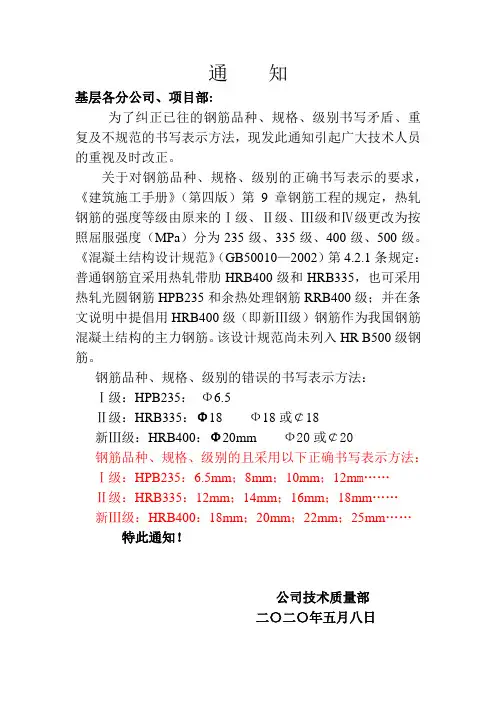

通知
基层各分公司、项目部:
为了纠正已往的钢筋品种、规格、级别书写矛盾、重复及不规范的书写表示方法,现发此通知引起广大技术人员的重视及时改正。

关于对钢筋品种、规格、级别的正确书写表示的要求,《建筑施工手册》(第四版)第9章钢筋工程的规定,热轧钢筋的强度等级由原来的Ⅰ级、Ⅱ级、Ⅲ级和Ⅳ级更改为按照屈服强度(MPa)分为235级、335级、400级、500级。

《混凝土结构设计规范》(GB50010—2002)第4.2.1条规定:普通钢筋宜采用热轧带肋HRB400级和HRB335,也可采用热轧光圆钢筋HPB235和余热处理钢筋RRB400级;并在条文说明中提倡用HRB400级(即新Ⅲ级)钢筋作为我国钢筋混凝土结构的主力钢筋。

该设计规范尚未列入HR B500级钢筋。

钢筋品种、规格、级别的错误的书写表示方法:
Ⅰ级:HPB235:Φ6.5
Ⅱ级:HRB335:Φ18 Ф18或¢18
新Ⅲ级:HRB400:Φ20mm Ф20或¢20
钢筋品种、规格、级别的且采用以下正确书写表示方法:Ⅰ级:HPB235:6.5mm;8mm;10mm;12m m……
Ⅱ级:HRB335:12mm;14mm;16mm;18mm……
新Ⅲ级:HRB400:18mm;20mm;22mm;25mm……
特此通知!
公司技术质量部
二〇一三年四月一日。

建筑施工手册[第四版]目录

建筑施工手册[第四版]目录

建筑施工手册第四版目录第一册1施工常用数据1-1 常用符号和代号1-1-1 常用字母1-1-2 常用符号1-1-2-1 数学符号1-1-2-2 法定计量单位符号1-1-2-3 文字表量符号1-1-2-4 化学元素符号1-1-2-5 常用构件代号1-1-2-6 塑料、树脂名称缩写代号1-1-2-7 常用增塑剂名称缩写代号1-1-2-8 建筑施工常用国家标准编号1-1-2-9 部分国家的国家标准代号1-1-2-10 钢材涂色标记1-1-2-11 钢筋符号1-1-2-12 建材、设备的规格型号表示法1-1-2-13 钢铁、阀门、润滑油的产品代号1-1-2-14 常用架空绞线的型号及用途1-2 常用计量单位换算1-2-1 长度单位换算1-2-1-1 公制与市制、英美长度单位换算1-2-1-2 英寸的分数、小数习惯称呼与毫米对照1-2-2 面积单位换算1-2-3 体积、容积单位换算1-2-4 重量(质量)单位换算1-2-5 力、重力单位换算1-2-5-1 力(牛顿,N)单位换算1-2-5-2 压强(帕斯卡,Pa)单位换算1-2-5-3 力矩(弯矩、扭矩、力偶矩、转矩)单位换算1-2-5-4 习用非法定计量单位与法定计量单位换算1-2-6 功率单位换算1-2-7 速度单位换算1-2-8 流量单位换算1-2-8-1 体积流量单位换算1-2-8-2 质量流量单位换算1-2-9 热及热工单位换算1-2-9-1 温度单位换算1-2-9-2 各种温度的绝对零度、水冰点和水沸点温度值1-2-9-3 导热系数单位换算1-2-9-4 传热系数单位换算1-2-9-5 热阻单位换算1-2-9-6 比热容(比热)单位换算1-2-9-7 功、能、热单位换算1-2-9-8 水的温度和压力换算1-2-9-9 水的温度和汽化热换算1-2-9-10 热负荷单位换算1-2-10 电及磁单位换算1-2-10-1 电流单位换算1-2-10-2 电压单位换算1-2-10-3 电阻单位换算1-2-10-4 电荷量单位换算1-2-10-5 电容单位换算1-2-11 声单位换算1-2-12 粘度单位换算1-2-12-1 动力粘度单位换算1-2-12-2 运动粘度单位换算1-2-13 硬度换算1-2-14 标准筛常用网号、目数对照1-2-15 pH 值参考表1-2-16 角度与弧度互换表1-2-17 弧度与角度互换表1-2-18 斜度与角度变换表1-3 常用求面积、体积公式常用求面积、1-3-1 平面图形面积1-3-2 多面体的体积和表面积1-3-3 物料堆体积计算1-3-4 壳体表面积、侧面积计算1-3-4-1 圆球形薄壳 1-3-4-2 椭圆抛物面扁壳1-3-4-3 椭圆抛物面扁壳系数计算1-3-4-4 圆抛物面扁壳1-3-4-5 单、双曲拱展开面积1-4 常用建筑材料及数值1-4-1 材料基本性质、常用名称及符号1-4-2 常用材料和构件的自重1-4-3 石油产品体积、重量换算1-4-4 液体平均相对密度及容量、重量换算1-4-5 圆钉、木螺钉直径号数及尺寸关系1-4-6 圆钉直径与英制长度关系1-4-7 圆钉英制规格1-4-8 薄钢板习用号数的厚度1-4-9 塑料管材、板材规格及重量1-4-9-1 塑料硬管1-4-9-2 塑料软管1-4-9-3 塑料硬板1-5 气象、地质、地震气象、地质、1-5-1 气象1-5-1-1 风级表1-5-1-2 降雨等级1-5-1-3 我国主要城市气象参数1-5-1-4 我国主要城镇采暖期度日数1-5-1-5 世界主要城市气象参数1-5-2 地质年代表1-5-3 地展1-5-3-1 地展展级1-5-3-2 地震烈度1-5-3-3 几种地震烈度表的换算1-6 我国环境保护标准1-6-1 空气污染1-6-1-1 标准大气的成分1-6-1-2 大气环境质量标准1-6-1-3 空气污染物三级标准浓度限值1-6-1-4 中国居住区大气中有害物质最高容许浓度1-6-1-5 大气中污染物浓度的表示方法1-6-1-6 中国民用建筑工程室内环境污染控制标准1-6-2 噪声1-6-2-1 城市区域环境噪声标准1-6-2-2 新建、扩建、改建企业噪声标准1-6-2-3 工业企业厂区内各类地点噪声标准1-6-2-4 现有企业噪声标准1-6-2-5 建筑现场主要施工机械噪声限值1-6-2-6 中国机动车辆噪声标准1-6-2-7 国外听力保护的噪声允许标准1-6-2-8 国外环境噪声标准1-6-2-9 国外职业噪声标准1-6-3 水污染1-6-3-1 排水水质标准1-6-3-2 地面水水质卫生要求1-6-3-3 地面水中有害物质的最高容许浓度1-6-3-4 水消毒处理方法2 常用结构计算2-1 荷载与结构静力计算表2-1-1 荷载2-1-2 结构静力计算表2-2 建筑地基基础计算2-2-1 地基基础计算用表2-2-2 地基及基础计算2-2-2-1 基础埋置深度2-2-2-2 地基计算2-2-2-3 基础计算2-3 混凝土结构计算2-3-1 混凝土结构基本计算规定2-3-2 混凝土结构计算用表2-3-3 混凝土结构计算公式2-4 砌体结构计算2-4-1 砌体结构的计算用表2-4-2 砌体结构计算公式2-5 钢结构计算2-5-1 钢结构计算用表2-5-2 钢结构计算公式2-5-3 钢管结构计算2-5-4 钢与混凝土组合梁计算2-6 木结构计算2-6-1 木结构计算用表2-6-2 木结构计算公式3 材料试验与结构检验3-1 材料试验3-1-1 材料试验项目及检验规则3-1-2 试样(件)的制备3-1-2-1 样品的缩分3-1-2-2 岩石抗压强度试件3-1-2-3 混凝土试件3-1-2-4 建筑砂浆试件的制备3-1-2-5 钢材试件3-1-2-6 建筑用轻钢龙骨试样3-1-2-7 木材试样3-1-2-8 耐火材料试件3-1-2-9 硬聚抓乙烯管材试样4 3-1-3 试验方法3-1-3-1 材料试验的非标准方法3-1-3-2 混凝土的现场检测3-1-3-3 土工密度试验3-1-3-4 碎石土野外鉴别3-1-4 混凝土试块强度、砂浆试块强度的评定方法3-1-4-1 混凝土试块强度统计评定3-1-4-2 砌筑砂浆试块强度的验收与评定3-2 结构性能检验3-2-1 预制构件3-2-2 地基结构性能检验3-2-2-1 浅层平板载荷试验要点3-2-2-2 深层平板载荷试验要点3-2-2-3 岩基载荷试验要点3-2-2-4 岩石锚杆抗拔试验要点3-2-2-5 土层锚杆试验要点3-2-2-6 单桩竖向静载荷试验要点3-2-2-7 岩石单轴抗压强度试验要点3-3 对现场型试验室的要求3-3-1 试验环境3-3-2 所需设备及工具3-3-3 资料管理3-4 试验管理程序4施工测量4-1 施工测量的基本工作4-1-1 基本原则4-1-2 距离测量4-1-2-1 普通量距4-1-2-2 精密量距4-1-2-3 精密量距的几项改正数4-1-3 己知角度的测设4-1-4 建筑物细部点的平面位置的测设4-1-4-1 直角坐标法4-1-4-2 极坐标法4-1-4-3 角度前方交会法4-1-4-4 方向线交会法4-1-4-5 距离交会法4-1-4-6 正倒镜投点法4-1-5 建筑物细部点高程位置的测设4-1-5-1 地面上点的高程测设4-1-5-2 高程传递4-1-6 倾斜线的测设4-2 施工测量控制网的建立4-2-1 坐标系统及坐标换算4-2-1-1 坐标系统4-2-1-2 坐标换算4-2-2 建筑方格网和主轴线设计4-2-2-1 建筑方格网设计4-2-2-2 主轴线设计4-2-3 主轴线的测设4-2-3-1 主轴线点初步位置的测定方法及实地标定4-2-3-2 主轴线点精确位置的测定和主轴线方向调整4-2-3-3 主轴线长度的精密丈量及主轴线点坐标的确定4-2-3-4 短轴线的测设4-2-3-5 轴线的加密4-2-3-6 注意事项4-2-4 建筑方格网的测设4-2-4-1 建筑方格网的测设方法4-2-4-2 建筑方格网的加密和最后检查4-2-4-3 水平角观测方法及技术要求4-2-4-4 边长测量方法及技术要求4-2-4-5 方格网平差计算4-2-5 用小三角测量法建立施工平面控制网4-2-5-1 小三角测量等级与三角网的布设4-2-5-2 小三角测量的步骤4-2-6 用导线测量法建立施工平面控制网4-2-6-1 导线测量的等级与导线网的布设4-2-6-2 导线测量的步骤4-2-6-3 导线法与轴线法联合测设施工控制网4-2-7 圆弧平面图形的施工测量4-2-7-1 圆弧形平面曲线的数学方程式4-2-7-2 圆弧形平面曲线图形的现场施工放线4-2-7-3 圆弧形楼梯的施工放线4-2-8 高程控制测量4-2-8-1 厂区高程控制测量的一般规定4-2-8-2 三、四等水准测量的要求和方法4-2-8-3 水准网的平差计算4-2-9 标桩的埋设4-2-9-1 平面控制点标桩4-2-9-2 水准点标桩4-3 单层排架钢架建筑的施工测量4-3-1 厂房控制网的建立4-3-1-1 厂房控制网的建立方法4-3-1-2 厂房扩建与改建时的控制测量4-3-2 厂房基础施工测量4-3-2-1 混凝土杯形基础施工测量4-3-2-2 钢柱基础施工测量4-3-2-3 混凝土柱子基础及柱身、平台施工测量4-3-2-4 设备基础施工测量4-3-2-5 基础施工与竣工测量的允许偏差4-3-3 厂房结构安装测量4-3-3-1 柱子安装测量4-3-3-2 吊车梁安装测量4-3-3-3 吊车轨道安装测量4-3-4 管道工程施工测量4-3-4-1 管道工程测量的准备工作4-3-4-2 管道中线定位及高程控制测量4-3-4-3 管道中线与纵横断面测量4-3-4-4 地下管线施工测量4-3-4-5 架空管线施工测量4-3-4-6 管线竣工测量及竣工图编绘4-3-5 机械设备安装测量4-3-5-1 安装基准线和基准点的确定4-3-5-2 平面安装基准线的设置形式4-3-5-3 中心线与副线的检查4-3-5-4 设备安装期间设备标高基准点设置与沉降观测4-4 多层房屋的施工测量4-4-1 多层建筑主轴线的测设4-4-2 房屋定位测量4-4-3 房屋基础施工测量4-4-4 墙身皮数杆的设置4-4-5 多层建筑物施工测量4-5 高层建筑施工测量4-5-1 高层建筑施工测量的特点及基本要求4-5-1-1 高层建筑施工测量的特点4-5-1-2 高层建筑施工测量的基本准则4-5-2 建立施工控制图4-5-2-1 平面控制4-5-2-2 高程控制4-5-3 建(构)筑物主要轴线的定位及标定4-5-3-1 桩位放样4-5-3-2 建筑物基坑与基础的测定4-5-3-3 建筑物基础上的平面与高程控制4-5-4 高层建筑中的竖向测量4-5-4-1 激光铅垂仪法4-5-4-2 天顶垂准测量(仰视法)4-5-4-3 天底垂准测量(俯视法)4-5-5 上海金茂大厦施工测量实例4-5-5-1 概述4-5-5-2 建筑施工对测量精度要求4-5-5-3 施工特点和测量难度4-5-5-4 施工平面(垂直)控制网的建立4-5-5-5 垂准测量方法和要求4-5-5-6 水准测量和塔身高程控制测量4-5-5-7 塔楼钢结构安装测量4-5-5-8 主楼沉降观测4-5-5-9 结构各阶段完工线(点)测量成果4-6 建筑物沉降与变形观测4-6-1 沉降观测水准点的测设4-6-1-1 水准点的布设4-6-1-2 水准点的形式与埋设4-6-1-3 沉降观测水准点高程的测定4-6-1-4 观测点的布置和要求4-6-1-5 观测点的形式与埋设4-6-2 建筑物的沉降观测4-6-2-1 沉降观测的方法和一般规定4-6-2-2 沉桩过程中的变形观测4-6-2-3 各施工阶段中的变形观测4-6-2-4 建筑物全部竣工后的沉降变形观测4-6-2-5 沉降观测的精度及成果整理4-6-3 沉降观测中常遇到的问题及其处理4-6-3-1 曲线在首次观测后即发生回升现象4-6-3-2 曲线在中间某点突然回升4-6-3-3 曲线自某点起渐渐回升4-6-3-4 曲线的波浪起伏现象4-6-3-5 曲线中断现象4-6-4 建筑物变形与裂缝观测4-6-4-1 倾斜观测4-6-4-2 裂缝观测4-6-4-3 位移观测4-6-4-4 用三角高程测量法测定建筑物的沉降变形4-6-4-5 用基准线法测定建筑物的水平位移4-6-4-6 用前方交会法测定建筑物的水平位移4-6-4-7 用后方交会法测定建筑物的水平位移4-7 特殊工程的施工测量4-7-1 钢结构工程中的施工测量4-7-2 电视塔施工中的施工测量4-7-3 上海电视塔(东方明珠)施工测量实例4-8 竣工总平面图的编绘4-8-1 编绘竣工总平面图的意义4-8-2 编绘竣工总平面图的方法和步骤4-8-2-1 绘制前准备4-8-2-2 竣工总平面图的编绘4-8-3 编绘竣工总平面图时的现场实测工作4-8-4 竣工总平面图最终绘制4-8-4-1 分类竣工总平面图的编绘4-8-4-2 综合竣工总平面图4-8-4-3 随工程的竣工相继进行编绘4-8-4-4 竣工总平面图的图面内容和图例4-8-4-5 竣工总平面图的附件4-9 测量仪器的检验和校正4-9-1 经纬仪的检验和校正4-9-1-1 经纬仪应满足的条件4-9-1-2 经纬仪的检验与校正4-9-1-3 激光经纬仪的构造4-9-1-4 激光经纬仪的操作方法4-9-1-5 激光经纬仪的特点和应用4-9-2 水准仪的检验与校正4-9-2-1 普通水准仪的检验与校正4-9-2-2 精密水准仪的检验与校正4-9-2-3 激光水准仪的构造4-9-2-4 激光水准仪的操作方法4-9-2-5 激光水准仪的用途4-9-3 钢尺的检定4-9-3-1 钢尺检定的方法4-9-3-2 尺方程式及其简化4-9-3-3 标准基线的建立4-9-3-4 钢尺使用时注意事项4-9-4 光电测距仪4-9-4-1 光电测距仪的概况4-9-4-2 光电测距仪的构造4-9-4-3 光电测距仪的用途4-9-4-4 光电测距仪的检验与校正主要参考文献5脚手架工程和垂直运输设施5-1 脚手架工程技术、安全管理和设计计算脚手架工程技术、5-1-1 脚手架工程技术和安全管理5-1-1-1 脚手架的分类5-1-1-2 脚手架工程的常用术语5-1-1-3 脚手架工程的技术要求5-1-1-4 脚手架工程的安全管理工作5-1-2 脚手架构架与设置和使用要求的一般规定5-1-2-1 脚手架构架和设置要求的一般规定5-1-2-2 脚手架杆配件的一般规定5-1-2-3 脚手架搭设、使用和拆除的一般规定5-1-3 脚手架设计和计算的一般方法5-1-3-1 脚手架设计计算的统一规定5-1-3-2 脚手架的荷载计算5-1-3-3 脚手架的整体稳定性计算5-1-3-4 单肢杆件的稳定性计算5-1-3-5 水平杆件、脚手板、扣件抗滑、立杆底座和地基承载力的验算5-1-3-6 脚手架挑支构造和设施的计算5-2 常用落地式脚手架的设置、构造和设计常用落地式脚手架的设置、5-2-1 扣件式钢管脚手架5-2-1-1 构架材料的技术要求5-2-1-2 构架的形式、特点和构造要求5-2-1-3 设计计算及常用资料5-2-2 碗扣式钢管脚手架5-2-2-1 性能特点、杆配件和承载能力5-2-2-2 双排外脚手架5-2-2-3 直线和曲线单排外脚手架5-2-3 门(框组)式钢管脚手架5-2-3-1 构造情况和主要部件5-2-3-2 搭设技术要求和注意事项5-2-3-3 主要应用形式和材料用量5-2-3-4 设计计算及常用资料5-3 脚手架结构模板支撑架的构造和设计5-3-1 脚手架结构模板支撑架的类别和一般构造5-3-1-1 脚手架结构模板支撑架的类别和构造要求5-3-1-2 脚手架结构模板支撑架的一般构造5-3-2 脚手架结构模板支撑架的设计计算5-3-2-1 脚手架结构模板支撑架的设计计算要求5-3-2-2 扣件式钢管梁板模板支撑架的稳定性计算5-3-2-3 碗扣式钢管模板支撑架的设计计算5-3-2-4 门式钢管模板支撑架的设计计算5-4 常用非落地式脚手架的设置和使用5-4-1 附着升降脚手架的设置和使用5-4-1-1 附着升降脚手架的类别和基本组成5-4-1-2 附着升降脚手架的安全规定和注意事项 5-4-2 吊篮5-4-2-1 吊篮的类别和基本构造5-4-2-2 吊篮设计、制作和使用的安全要求5-5 垂直运输设施5-5-1 垂直运输设施的设置要求5-5-1-1 垂直运输设施的分类5-5-1-2 国内外塔式起重机产品的情况与使用选择5-5-1-3 垂直运输设施的设置要求5-5-2 井字架和龙门架5-5-2-1 扣件式钢管井架5-5-2-2 型钢井架和无缆风高层井架5-5-2-3 龙门架5-5-2-4 吊盘安全装置5-5-3 施工升降机(建筑施工电梯)5-5-3-1 施工升降机的分类、性能和架设高度5-5-3-2 施工升降机的安全装置5-5-3-3 施工升降机的使用注意事项主要参考文献6土方与基坑工程6-1 土方工程6-1-1 土的基本性质6-1-1-1 土的基本物理性质指标6-1-1-2 粘性土、砂土的性质指标6-1-1-3 土的力学性质指标6-1-2 土的基本分类6-1-2-1 岩石6-1-2-2 碎石土6-1-2-3 砂土6-1-2-4 粘性土6-1-3 土的工程分类与性质6-1-3-1 土的工程分类6-1-3-2 土的工程性质6-1-4 土的现场鉴别方法6-1-4-1 碎石土的现场鉴别6-1-4-2 粘性土等的现场鉴别6-1-5 特殊土6-1-5-1 湿陷性黄土6-1-5-2 膨胀土6-1-5-3 软土6-1-5-4 盐演土6-1-5-5 冻土6-1-6 工程场地平整6-1-6-1 场地平整的程序6-1-6-2 场地平整的土方量计算6-1-7 土方开挖6-1-7-1 土方施工准备工作6-1-7-2 开挖的一般要求6-1-7-3 浅基坑、槽和管沟开挖6-1-7-4 浅基坑、槽和管沟的支撑方法6-1-7-5 浅基坑、槽和管沟支撑的计算6-1-7-6 土方开挖和支撑施工注意事项6-1-7-7 基坑边坡保护6-1-7-8 土方开挖施工中的质量控制要点6-1-8 土方机械化施工6-1-8-1 土方机械的选择6-1-8-2 常用土方机械6-1-8-3 土方机械基本作业方法6-1-8-4 土方机械施工要点6-1-9 土方回填6-1-9-1 土料要求与含水量控制6-1-9-2 基底处理6-1-9-3 填方边坡6-1-9-4 人工填土方法6-1-9-5 机械填土方法6-1-10 填土的压实6-1-10-1 压实的一般要求6-1-10-2 压实机具的选择6-1-10-3 填土压(夯)实方法6-1-10-4 质量控制与检验6-1-11 土方工程特殊问题的处理6-1-11-1 滑坡与塌方的处理6-1-11-2 冲沟、土洞、故河道、古湖泊的处理6-1-11-3 橡皮土处理6-1-11-4 流砂处理6-1-12 土方开挖与回填安全技术措施6-2 基坑工程6-2-1 基坑工程的内容6-2-2 基坑工程的设计原则与基坑安全等级6-2-2-1 基坑支护结构的极限状态6-2-2-2 基坑支护结构的安全等级6-2-3 基坑工程勘察6-2-3-1 岩土勘察6-2-3-2 周围环境勘察6-2-3-3 施工工程的地下结构设计资料调查6-2-4 支护结构的类型和造型6-2-4-1 支护结构的类型和组成6-2-4-2 支护结构的选型6-2-5 荷载与抗力计算6-2-5-1 水平荷载标准值6-2-5-2 水平抗力标准值6-2-6 支护结构计算6-2-6-1 排桩与地下连续墙计算6-2-6-2 水泥土墙计算6-2-6-3 土钉墙计算6-2-6-4 逆作拱墙计算6-2-6-5 逆作法计算要点6-2-6-6 内支撑体系计算要点6-2-6-7 土锚杆(土锚)计算6-2-7 支护结构施工6-2-7-1 钢板桩施工6-2-7-2 水泥土墙施工6-2-7-3 地下连续墙施工6-2-7-4 逆作(筑)法施工6-2-7-5 土钉墙施工6-2-7-6 内支撑体系施工6-2-7-7 锚杆施工6-2-8 地下水控制6-2-8-1 地下水控制方法选择6-2-8-2 基坑涌水量计算6-2-8-3 集水明排法6-2-8-4 降水6-2-8-5 截水6-2-8-6 降水与排水施工质量检验标准6-2-9 深基坑土方开挖6-2-9-1 放坡挖土6-2-9-2 中心岛(墩)式挖土6-2-9-3 盆式挖土机6-2-9-4 深基坑土方开挖的注意事项6-2-9-5 土方开挖阶段的应急措施6-2-10 基坑工程现场施工设施6-2-11 基坑工程监测6-2-11-1 支护结构监测6-2-11-2 周围环境监测6-2-11-3 监测方案编制6-2-12 沉井施工6-2-12-1 沉井类型6-2-12-2 沉井制作与下沉6-2-12-3 沉井下沉施工常遇问题和预防处理方法6-2-12-4 沉井的质量检验标准主要参考文献7地基处理与桩基工程7-1 地基处理7-1-1 换填地基7-1-1-1 灰土地基7-1-1-2 砂和砂石地基7-1-1-3 粉煤灰地基7-1-2 夯实地基7-1-2-1 重锤夯实地基7-1-2-2 强夯地基7-1-3 挤密桩地基7-1-3-1 灰土桩地基7-1-3-2 砂石桩地基7-1-3-3 水泥粉煤灰碎石桩地基7-1-3-4 夯实水泥土复合地基7-1-4 深层密实地基7-1-4-1 振冲地基7-1-4-2 水泥土搅拌桩地基7-1-5 高压喷射注浆地荃7-1-5-1 旋喷注浆桩地基7-1-6 注浆地基7-1-6-1 水泥注浆地基7-1-6-2 硅化注浆地基7-1-7 预压地基7-1-7-1 砂井堆载预压地基7-1-7-2 袋装砂井堆载预压地基7-1-7-3 塑料排水带堆载预压地基7-1-7-4 真空预压地基7-1-8 土工合成材料地基7-1-8-1 土工织物地基7-1-8-2 加劲土地基7-1-9 局部地基处理7-1-9-1 松土坑、古墓、坑穴7-1-9-2 土井、砖井、废矿井7-1-9-3 软硬地基7-2 桩基工程7-2-1 桩的分类7-2-2 桩型与工艺的选择7-2-3 桩基施工机械设备的选用7-2-3-1 桩锤的选用7-2-3-2 常用桩锤的技术性能7-2-3-3 桩架选用7-2-3-4 常用灌筑桩钻孔机械7-2-4 打(沉)入式预制桩施工7-2-4-1 桩的制作、运输和堆放7-2-4-2 打(沉)桩方法7-2-4-3 特殊打(沉)桩方法7-2-4-4 打(沉)桩常遇问题及预防处理方法7-2-4-5 打(沉)桩对周围环境的影响及预防措施7-2-5 静力压桩施工7-2-5-1 机械静压桩施工7-2-5-2 锚杆静压桩施工7-2-6 先张预应力管桩施工7-2-6-1 桩规格与适用条件7-2-6-2 打(沉)桩工艺方法要点7-2-7 混凝土灌筑桩7-2-7-1 冲击钻成孔灌筑桩7-2-7-2 回转钻成孔灌筑桩7-2-7-3 潜水电钻成孔灌筑桩7-2-7-4 钻孔压浆灌筑桩7-2-7-5 挤扩多分支承力盘与多支盘灌筑桩7-2-7-6 振动沉管灌筑桩7-2-7-7 锤击沉管灌筑桩7-2-7-8 套管夯扩灌筑桩7-2-7-9 人工挖孔和挖孔扩底灌筑桩7-2-7-10 质量要求及验收7-2-8 钢桩7-2-8-1 钢管桩7-2-8-2H 型钢桩7-2-9 桩的检测7-2-9-1 静载试验法7-2-9-2 动测法7-2-10 桩基承载力评定7-2-10-1 按土的物理指标与承载力参数之间的经验关系确定单桩的承载力7-2-10-2 按单桩的静载试验确定承载力7-2-10-3 按桩的抗拔试验确定抗拔承载力7-2-10-4 按桩的水平荷载试验确定水平承载力7-2-11 打(沉)桩施工的安全技术措施主要参考文献第二册8模板工程8-1 组合式模板8-1-1 55 型组合钢模板8-1-1-1 部件组成8-1-1-2 施工设计8-1-1-3 模板工程的施工及验收8-1-1-4 模板的运输、维修和保管8-1-2 中型组合钢模板8-1-2-1 组成8-1-2-2 特点8-1-2-3 施工工艺8-1-3 钢框木(竹)胶合板模板8-1-3-1 75 系列钢框胶合板模板8-1-3-2 55 型和 78 型钢框胶合板模板8-1-3-3 早拆体系钢框胶合板模板8-2 工具式模板8-2-1 大模板8-2-1-1 大模板构造8-2-1-2 大模板设计和配制8-2-1-3 施工要点及注意事项8-2-2 滑动模板8-2-3 爬升模板8-2-3-1 模板与爬架互爬8-2-3-2 新型导轨式液压爬升模板8-2-3-3 模板与模板互爬8-2-3-4 爬架与爬架互爬8-2-3-5 国内 320m 以上超高层建筑爬模施工实例8-2-4 飞模8-2-4-1 常用的几种飞模8-2-4-2 升降、行走和吊运工具8-2-4-3 飞模的选用和设计布置原则8-2-4-4 施工工艺8-2-4-5 施工质量与安全要求8-2-5 模壳8-2-5-1 模壳的种类、特点及质量要求8-2-5-2 支撑系统8-2-5-3 施工工艺8-2-6 柱模8-2-6-1 玻璃钢圆柱模板8-2-6-2 圆柱钢模8-2-6-3 无柱箍可变截面钢柱模8-3 永久性模板8-3-1 压型钢板模板8-3-1-1 种类、规格和使用原则8-3-1-2 压型钢板模板的安装8-3-2 混凝土薄板模板8-3-2-1 品种、抗剪构造和规格8-3-2-2 薄板制作、运输和堆放8-3-2-3 安装工艺8-4 胶合板模板8-4-1 散支散拆胶合板模板8-4-1-1 木胶合板模板8-4-1-2 竹胶合板模板8-4-1-3 施工工艺8-4-2 胶合板模板参考资料8-5 脱模剂8-5-1 脱模剂的种类和配制8-5-2 使用注意事项8-6 现浇混凝土结构模板的设计8-6-1 模板设计的内容和原则8-6-1-1 设计的内容8-6-1-2 设计的主要原则8-6-2 模板结构设计的基本内容8-6-2-1 荷载及荷载组合8-6-2-2 模板结构的挠度要求8-6-2-3 材料及性能8-6-2-4 设计计算公式8-6-3 模板结构设计示例8-6-3-1 采用组合式钢模板组拼模板结构8-6-3-2 钢大模板的设计8-6-3-3 爬升模板8-7 模板工程施工质量及验收要求8-7-1 基本规定8-7-2 模板安装8-7-2-1 主控项目8-7-2-2 一般项目8-7-3 模板拆除8-7-3-1 主控项目8-7-3-2 一般项目主要参考文献9钢筋工程9-1 材料9-1-1 钢筋品种与规格9-1-1-1 热轧钢筋9-1-1-2 余热处理钢筋9-1-1-3 冷轧带肋钢筋9-1-1-4 冷轧扭钢筋9-1-1-5 冷拔螺旋钢筋9-1-2 钢筋性能9-1-2-1 钢筋力学性能9-1-2-2 钢筋锚固性能9-1-2-3 钢筋冷弯性能9-1-2-4 钢筋焊接性能9-1-3 钢筋锈蚀与防护9-1-4 钢筋质量检验9-1-4-1 检查项目和方法9-1-4-2 热轧钢筋检验9-1-4-3 冷轧带肋钢筋检验9-1-4-4 冷轧扭钢筋检验9-2 配筋构造9-2-1 一般规定9-2-1-1 混凝土保护层9-2-1-2 钢筋锚固9-2-1-3 钢筋连接9-2-2 板9-2-2-1 受力钢筋9-2-2-2 分布钢筋9-2-2-3 构造钢筋9-2-2-4 板上开洞9-2-2-5 板柱节点9-2-3 梁9-2-3-1 受力钢筋9-2-3-2 弯起钢筋9-2-3-3 箍筋9-2-3-4 纵向构造钢筋9-2-3-5 附加横向钢筋9-2-4 柱9-2-4-1 纵向受力钢筋9-2-4-2 箍筋9-2-5 剪力墙9-2-6 基础9-2-6-1 条形基础9-2-6-2 单独基础9-2-6-3 筏板基础9-2-6-4 箱形基础9-2-7 抗震配筋要求9-2-7-1 一般规定9-2-7-2 框架梁9-2-7-3 框架柱与框支柱9-2-7-4 框架梁柱节点9-2-7-5 剪力墙9-2-8 钢筋焊接网9-2-8-1 钢筋焊接网品种与规格9-2-8-2 钢筋焊接网锚固与搭接9-2-8-3 楼板中的应用9-2-8-4 墙板中的应用9-2-9 预埋件和吊环9-2-9-1 预埋件9-2-9-2 吊环9-2-10 混凝土结构平法施工图9-2-10-1 一般规定9-2-10-2 梁平法施工图9-2-10-3 柱平法施工图9-2-10-4 剪力墙平法施工图9-3 钢筋配料与代换9-3-1 钢筋配料9-3-1-1 钢筋下料长度计算9-3-1-2 钢筋长度计算中的特殊问题9-3-1-3 配料计算的注意事项9-3-1-4 配料计算实例9-3-1-5 配料单与料牌9-3-2 钢筋代换9-3-2-1 代换原则9-3-2-2 等强代换方法9-3-2-3 构件截面的有效高度影响9-3-2-4 代换注意事项9-3-2-5 钢筋代换实例9-4 钢筋加工9-4-1 钢筋除锈9-4-2 钢筋调直9-4-2-1 机具设备9-4-2-2 调直工艺9-4-3 钢筋切断9-4-3-1 机具设备9-4-3-2 切断工艺9-4-4 钢筋弯曲成型9-4-4-1 钢筋弯钩和弯折的有关规定9-4-4-2 机具设备9-4-4-3 弯曲成型工艺9-4-5 钢筋加工质量检验2489-5 钢筋焊接9-5-1 一般规定9-5-2 钢筋闪光对焊9-5-2-1 对焊设备9-5-2-2 对焊工艺9-5-2-3 对焊参数9-5-2-4 对焊缺陷及消除措施9-5-2-5 对焊接头质量检验9-5-3 钢筋电阻点焊9-5-3-1 点焊设备9-5-3-2 点焊工艺9-5-3-3 点焊参数9-5-3-4 点焊缺陷及消除措施9-5-3-5 钢筋焊接网质量检验9-5-4 钢筋电弧焊9-5-4-1 电弧焊设备和焊条9-5-4-2 帮条焊和搭接焊9-5-4-3 预埋件电弧焊9-5-4-4 剖口焊9-5-4-5 熔槽帮条焊9-5-4-6 电弧焊接头质量检验9-5-5 钢筋电渣压力焊9-5-5-1 焊接设备与焊剂9-5-5-2 焊接工艺与参数9-5-5-3 焊接缺陷及消除措施9-5-5-4 电渣压力焊、接头质量检验9-5-6 钢筋气压焊9-5-6-1 焊接设备9-5-6-2 焊接工艺9-5-6-3 焊接缺陷及消除措施9-5-6-4 气压焊接头质量检验9-5-7 钢筋埋弧压力焊9-5-7-1 焊接设备9-5-7-2 焊接工艺9-5-7-3 焊接参数9-5-7-4 焊接缺陷及消除措施9-5-7-5 埋弧压力焊接头质量检验9-5-8 焊接接头无损检测技术9-5-8-1 超声波检测法9-5-8-2 无损张拉检测9-6 钢筋机械连接9-6-1 一般规定9-6-2 钢筋套筒挤压连接9-6-2-1 钢套筒9-6-2-2 挤压设备9-6-2-3 挤压工艺9-6-2-4 工艺参数9-6-2-5 异常现象及消除措施9-6-2-6 套筒挤压接头质量检验9-6-3 钢筋锥螺纹套筒连接9-6-3-1 锥螺纹套筒接头尺寸9-6-3-2 机具设备9-6-3-3 锥螺纹套筒的加工与检验9-6-3-4 钢筋锥螺纹的加工与检验9-6-3-5 钢筋锥螺纹连接施工9-6-3-6 钢筋锥螺纹接头质量检验9-6-4 钢筋徽粗直螺纹套筒连接9-6-4-1 机具设备9-6-4-2 徽粗直螺纹套筒9-6-4-3 钢筋加工与检验9-6-4-4 现场连接施工9-6-4-5 接头质量检验9-6-5 钢筋滚压直螺纹套筒连接9-6-5-1 滚压直螺纹加工与检验9-6-5-2 滚压直螺纹套筒9-6-5-3 现场连接施工9-6-5-4 接头质量检验9-7 钢筋安装9-7-1 钢筋现场绑扎9-7-1-1 准备工作9-7-1-2 钢筋绑扎接头9-7-1-3 基础钢筋绑扎9-7-1-4 柱钢筋绑扎9-7-1-5 墙钢筋绑扎9-7-1-6 梁板钢筋绑扎9-7-2 钢筋网与钢筋骨架安装9-7-2-1 绑扎钢筋网与钢筋骨架安装9-7-2-2 钢筋焊接网安装9-7-3 植筋施工9-7-3-1 钢筋胶粘剂9-7-3-2 植筋用孔径与孔深9-7-3-3 植筋施工方法9-7-4 钢筋安装质量检验主要参考文献10混凝土工程10-1 混凝土的组成材料10-1-1 水泥10-1-1-1 常用水泥的种类10-1-1-2 常用水泥的选用及各种水泥的适量范围10-1-1-3 水泥的验收与保管10-1-2 砂10-1-2-1 砂的技术要求10-1-2-2 砂的验收、运输和堆放10-1-3 石子10-1-3-1 石子的技术要求10-1-3-2 石子的验收、运输和堆放10-1-4 水10-1-5 矿物接合料10-1-5-1 粉煤灰10-1-5-2 磨细矿渣10-1-5-3 沸石粉10-1-5-4 硅灰10-1-5-5 复合及其他矿物接合料10-1-6 混凝土外加剂10-1-6-1 基本规定10-1-6-2 普通减水剂及高效减水剂10-1-6-3 引气剂及引气减水剂10-1-6-4 级凝剂和级凝减水剂10-1-6-5 早强剂及早强减水剂10-1-6-6 防冻剂10-1-6-7 泵送剂10-1-6-8 膨胀剂10-1-6-9 速凝剂10-1-6-10 阻锈剂、着色剂、养护剂、脱模剂10-1-6-11 掺各种外加剂的混凝土性能指标10-2 普通混凝土配合比设计和应用10-2-1 普通混凝土配合比设计10-2-1-1 普通混凝土配合比设计步骤10-2-1-2 普通混凝土拌合物的试配和调整10-2-1-3 掺矿物掺合料混凝土配合比设计10-2-2 有特殊要求的混凝土配合比设计10-2-2-1 抗渗混凝土。

钢筋加工作业指导书

钢筋加工作业指导书

中铁四局洛湛M4 标一项目队钢筋加工作业指导书编制:复核:审核:接收:二○○六年四月四日一、目的/适用范围通过实施本程序,以保证对产品质量要求,实施有效的控制,实施项目部所确立的质量目标,最大限度满足业主要求。

本程序适用于洛湛铁路M4标一项目队管段内所有桥、涵及隧道结构物中所要求的一切钢筋的提供、储存、防护、制作、安装、修整、试验、质量控制及其他有关作业。

二、施工控制1、钢材的提供:(1)材料:①所用的钢筋种类、钢号和直径,应符合设计图纸的规定。

Ⅰ级(热轧光圆)钢的化学成分和力学性能应符合GB13013-91的规定;Ⅱ、Ⅲ级钢筋的化学成分和力学性能、工艺性能应符合GB1499-91的规定。

②用于钢筋骨架中的结构钢板,应符合图纸规定,如无规定时应符合GB700-88中Q235号钢的要求。

(2)证书与鉴定①钢材进场时供应商必须提供钢筋、钢绞线出厂合格证、试验检验报告单。

②经理部按照规范和监理工程师指示抽样试验,合格后方可使用。

③材料供应商试验报告必须由具有合格资格的法律保证人的工厂提供担保。

此外还应说明以下情况:A 轧制钢筋用钢的生产方法或生产程序;B 每一炉或每批钢(轧钢筋用的)的鉴定。

C 热轧钢筋所用钢的化学物理性能。

④每批供应有关工程中使用的钢筋、钢绞线,承包人应在提交检验时,附上生产厂家。

对该批钢筋标准的鉴条,鉴条应示出厂家的试验号、批号或其他能鉴别为该批钢材发出的证明资料的名称。

(3)抽样和试验:①所有进入工地的每批钢筋、钢绞线都必须做试验,同一批钢筋应由相同截面和同一炉号的钢筋组成,每批钢筋(最多为60吨)中取三根,各截取3节试件,一节作拉力试验,一节作冷弯试验,一节作可焊性试验。

②所有试验必须符合有关标准的规定。

如果任何一节试件试验失败和不符合有关规范要求,则应加两根再作试验,如果两根中仍有一根失败,这批钢筋应不予验收或根据实验结果降低等级,且不用于承重结构重要部位。

(4)防护与储存:①钢筋、钢绞线应存储在高于地面的平台、垫木或其支承物上并应尽量保护它不受机械损伤和不暴露在可使钢筋生锈的环境中,以免引起表面锈蚀。

建筑施工手册钢筋工程(3篇)

建筑施工手册钢筋工程(3篇)

第1篇一、概述钢筋工程是建筑工程中不可或缺的一部分,其主要作用是提高建筑物的承载能力和稳定性。

本手册旨在为广大施工人员提供钢筋工程的施工指导,确保工程质量。

二、钢筋材料及规格1. 钢筋材料:应选用符合国家标准的钢筋,如HRB400、HRB500等。

2. 钢筋规格:根据设计要求,选择合适的钢筋直径、长度和间距。

三、钢筋加工1. 钢筋调直:使用钢筋调直机将钢筋调直,确保钢筋直度。

2. 钢筋切断:根据设计要求,使用钢筋切断机将钢筋切断至所需长度。

3. 钢筋弯曲:使用钢筋弯曲机将钢筋弯曲成所需形状,如直钩、弯钩等。

4. 钢筋焊接:采用电弧焊、闪光焊等方法进行钢筋焊接,确保焊接质量。

四、钢筋绑扎与安装1. 钢筋绑扎:按照设计要求,将钢筋绑扎成网状结构。

绑扎时,注意保持钢筋间距和位置。

2. 钢筋安装:将绑扎好的钢筋网安装到相应位置,确保钢筋与混凝土结构的紧密结合。

3. 钢筋锚固:按照设计要求,将钢筋锚固在混凝土结构中,确保钢筋锚固长度。

五、钢筋连接方式1. 钢筋焊接:采用电弧焊、闪光焊等方法进行钢筋连接,确保焊接质量。

2. 钢筋机械连接:使用钢筋机械连接器进行钢筋连接,提高连接效率。

3. 钢筋绑扎连接:将钢筋绑扎成网状结构,实现钢筋连接。

六、钢筋工程质量检验1. 钢筋材料检验:检查钢筋材料的规格、型号、质量是否符合要求。

2. 钢筋加工检验:检查钢筋加工的尺寸、形状、焊接质量等。

3. 钢筋绑扎与安装检验:检查钢筋绑扎的间距、位置、锚固长度等。

4. 钢筋连接检验:检查钢筋连接的质量,确保连接牢固。

七、注意事项1. 钢筋工程应严格按照设计要求进行施工,确保工程质量。

2. 施工过程中,注意钢筋材料的保护,避免损坏。

3. 钢筋加工、绑扎、安装等工序应密切配合,确保施工进度。

4. 施工现场应保持整洁,做好文明施工。

5. 加强施工人员的安全教育,确保施工安全。

总之,建筑施工手册钢筋工程部分为施工人员提供了详细的施工指导,有助于提高钢筋工程的质量和效率。

(建筑施工手册)9钢筋工程(9-6 钢筋机械连接;9-7 钢筋安装)

(建筑施工手册)9钢筋工程(9-6 钢筋机械连接;9-7 钢筋安装)

9 钢筋工程9-6 钢筋机械连接钢筋机械连接是指通过连接件的机械咬合作用或钢筋端面的承压作用,将一根钢筋中的力传递至另一根钢筋的连接方法。

这类连接方法是我国近10年来陆续发展起来的,它具有以下优点:接头质量稳定可靠,不受钢筋化学成分的影响,人为因素的影响也小;操作简便,施工速度快,且不受气候条件影响;无污染、无火灾隐患,施工安全等。

在粗直径钢筋连接中,钢筋机械连接方法有广阔的发展前景。

9-6-1 一般规定钢筋机械连接方法分类及适用范围,见表9-56。

钢筋机械连接接头的设计、应用与验收应符合行业标准《钢筋机械连接通用技术规程》(JGJ 107-96)和各种机械连接接头技术规程的规定。

钢筋机械连接方法分类及适用范围表9-56钢筋机械连接接头,应根据静力单向拉伸性能以及高应力和大变形条件下反复拉、压性能的差异,分为下列三个性能等级。

A级:接头抗拉强度达到或超过母材抗拉强度标准值,并具有高延性及反复拉压性能。

B级:接头抗拉强度达到或超过母材屈服强度标准值的1.35倍,具有一定的延性及反复拉压性能。

C级:接头仅承受压力。

A、B、C级的接头性能,应符合表9-57的规定。

钢筋机械接头性能检验指标表9-57钢筋机械连接(JGJ 107-96)的符号意义如下:对直接承受动力荷载的结构,其接头应满足设计要求的抗疲劳性能。

当无专门要求时,对连接HRB335(HRB400)级钢筋的接头,其疲劳性能应能经受应力幅为100N/mm2,上限应力为180(190)N/mm2的200万次循环加载。

1998年对JGJ 107-96规程进行局部修订。

主要修订内容有2项:①增加了SA级,其强度指标为或1.15f tk;②取消了原割线模量指标,改用接头试件加载至0.6f yk后,残余变形小于0.1mm。

接头性能等级的选定,应符合下列规定:(1)混凝土结构中要求充分发挥钢筋强度或对接头延性要求较高的部位,应采用A级接头;(2)混凝土结构中钢筋受力小或对接头延性要求不高的部位,可采用B级接头;(3)非抗震设防和不承受动力荷载的混凝土结构中钢筋只承受压力的部位,可采用C级接头。

《精品工程实施手册》(钢筋工程分册)

《精品工程实施手册》(钢筋工程分册)

(2)长度检查(直条钢筋检尺时适用)及允许偏差
号); 12. 《北京市建设工程见证取
按照定尺长度测量钢筋长度,允许偏差范围:光圆钢筋 0~+50mm;带肋钢筋±25mm。 (3)外形检查
样和送检管理规定(试行)》 (京建质〔2009〕289 号)。
直条钢筋的弯曲度应不影响正常使用,总弯曲度不大于钢筋总长的 0.4%。钢筋端部应剪切正直,局部
12
11.
(JGJ107);
6. 《钢筋机械连接用套筒》
14
13.4
±0.4
(JG/T163);
16
15.4
18
±0.4
17.3
20
19.3
7. 《钢筋焊接及验收规程》 (JGJ18) 8. 《建筑工程冬期施工规程》 (JGJ/T104);
22
25
/
21.3 24.2
±0.5
9. 《混凝土结构施工图·平 面整体表示方法制图规则和 构造详图(现浇混凝土框架、
22
6 隐蔽验收
55
4. 焊接(闪光对焊、电渣压力焊)
30
4 钢筋安装
34
1. 钢筋安装基本要求
34
钢筋工程管理流程图
1
钢筋工程
■原材管理
□钢筋加工
Hale Waihona Puke 施 工□钢筋连接阶 □钢筋安装 段
□冬期施工
□隐蔽验收
施 ■进场验收
工 步
□取样复试
骤 □现场堆放
做 法
■标准做法
类 □推荐做法

版 本
2017 版
油污、颗粒状或片状老锈。 3. 钢筋原材的公称直径、长度尺寸、外形等检查要求:
1. 《钢筋混凝土用钢·第 1 部分:热轧光圆钢筋》 (GB1499.1);

钢筋加工及焊接施工作业指导书(04)

钢筋加工及焊接施工作业指导书(04)

钢筋加工及焊接施工作业指导书(04)(标准方案,可以直接使用,可编辑优秀版资料,欢迎下载)钢筋加工及焊接施工作业指导书1、目的明确钢筋加工及爆接施工工艺、操作要点和相应的工艺标准,指导、规范各部位钢筋工程施工作业。

2、编制依据《公路工程质量检验评定标准》;《公路桥涵施工技术规范》;《武罐高速公路WG09合同段两阶段施工图设计》;本合同段实施性施工组织设计;现行有关技术规程、规则及标准。

3、适用范围本作业指导书适用于武罐高速公路WG09合同段桥梁、隧道、涵洞及附属结构物的钢筋加工及焊接施工作业。

4、钢筋材料质量检验钢筋到达现场后,必须检查产品合格证、附件清单和有关材质报告单或检查报告,并进行外观检查,按60吨为验收批进行力学性能抽验。

热轧圆盘条、热轧光圆钢筋、热轧带肋钢筋和余热处理钢筋的检验应符合下列规定:4。

1每批钢筋应由同一牌号,同一炉罐号、同一规格、同一交货状态组成,并不得大于60吨。

4。

2检查每批钢筋的外观质量。

钢筋表面不得有裂纹、结疤和拆叠;表面的突块和其它缺陷的深度和高度不得大于所在部位尺寸的允许偏差(带肋钢筋为横肋的高度)。

测量本批钢筋的直径偏差.4。

3在经外观检查合格的每批钢筋中任选两根钢筋,在其上各截取1组试样,每组试样各制2根试件,分别做拉伸(含抗拉强度\屈服点\伸长率)和冷弯试验。

4。

4当试样中有1个试验项目不符合要求时,应另取2倍数量的试件对不合格项目做第2次试验.当仍有1根试件不合格时,则该批钢筋应判为不合格.4。

5钢筋机械接头的检验应符合《钢筋机械连接通用技术规程》(JGJ107)的规定。

5、钢筋的加工方法及注意事项5.1钢筋的除锈5。

1.1、加工方法钢筋均应清除油污和锤打能剥落的浮皮、铁锈。

大量除锈,可通过钢筋冷拉或钢筋调直机调直过程中完成;少量的钢筋除锈,可采用电动除锈机或喷砂方法除锈,钢筋局部除锈可采取人工用钢丝刷或砂轮等方法进行。

5。

1。

2、注意事项及质量要求如除锈后钢筋表面有严重的麻坑、斑点等,已伤蚀截面时,应降级使用或剔除不用,带有蜂窝状锈迹钢筋,不得使用.5。

《建筑施工手册(缩印本)》(建筑施工手册(第四版)组)

《建筑施工手册(缩印本)》(建筑施工手册(第四版)组)
内容简介 《建筑施工手册》第四版缩印本是由《建筑施工手册》第四版1~5册缩印而成。全书共计36章内容。该书特点是: 对近年来发展较快的施工技术内容作了大量补充;反映了建设部重点推广的新材料、新技术、新工艺;紧密结合近 年来建筑材料、建筑结构设计、建筑安装施工质量验收等标准、规范、规程进行编写;根据国家施工质量验收规范 要求,增加了建筑安装技术内容;该书由全国各地有丰富施工经验的专家、教授、高级工程师共同编写。本次修订 突出了内容简洁、资料齐全、实用、查找方便、新技术信息含量高的特点。本书反映了21世纪最新的施工技术水 平,书中囊括了许多最新的科研成果、内容系统、丰富、实用性强。是建筑工程技术人员的得力助手。 本书可 供建筑施工工程技术人员、管理人员使用,也可供大专院校相关专业师生参考。
建筑施工手册缩印本精装可供建筑施工工程媒体评论目录1施工常用数据2常用结构计算3材料试验与结构检验4施工测量5脚手架工程和垂直运输设施6土方与基坑工程7地基处理与桩基工程8模板工程9钢筋工程10混凝土工程11预应力工程12钢结构工程13砌体工程14起重设备与混凝土结构吊装工程15滑动模板施工16屋面工程17地下防水工程18建筑地面工程19建筑装饰装修工程20建筑防腐蚀工程
作者简介
前言
插图
精彩书摘
点击此处获得更多内容
编辑推荐 《建筑施工,书中囊括了许多最新的科研成果、内容系 统、丰富、实用性强。是建筑工程技术人员的得力助手。 《建筑施工手册》(缩印本)(精装)可供建筑施工工程 技术人员、管理人员使用,也可供大专院校相关专业师生参考。
媒体评论
目录 1 施工常用数据2 常用结构计算3 材料试验与结构检验4 施工测量5 脚手架工程和垂直运输设施6 土方与基坑工程 7 地基处理与桩基工程8 模板工程9 钢筋工程10 混凝土工程11 预应力工程12 钢结构工程13 砌体工程14 起重设 备与混凝土结构吊装工程15 滑动模板施工16 屋面工程17 地下防水工程18 建筑地面工程19 建筑装饰装修工程20 建筑防腐蚀工程……主要参考文献

建筑施工手册(第四版)钢筋工程:钢筋安装9-7

建筑施工手册(第四版)钢筋工程:钢筋安装9-7

9-7 钢筋安装9-7-1 钢筋现场绑扎9-7-1-1 准备工作1.核对成品钢筋的钢号、直径、形状、尺寸和数量等是否与料单料牌相符。

如有错漏,应纠正增补。

2.准备绑扎用的铁丝、绑扎工具(如钢筋钩、带扳口的小撬棍),绑扎架等。

钢筋绑扎用的铁丝,可采用20~22号铁丝,其中22号铁丝只用于绑扎直径12mm以下的钢筋。

铁丝长度可参考表9-80的数值采用;因铁丝是成盘供应的,故习惯上是按每盘铁丝周长的几分之一来切断。

钢筋绑扎铁丝长度参考表(mm)表9-803.准备控制混凝土保护层用的水泥砂浆垫块或塑料卡。

水泥砂浆垫块的厚度,应等于保护层厚度。

垫块的平面尺寸:当保护层厚度等于或小于20mm时为30mm×30mm,大于20mm时50mm×50mm。

当在垂直方向使用垫块时,可在垫块中埋入20号铁丝。

塑料卡的形状有两种:塑料垫块和塑料环圈,见图9-115。

塑料垫块用于水平构件(如梁、板),在两个方向均有凹槽,以便适应两种保护层厚度。

塑料环圈用于垂直构件(如柱、墙),使用时钢筋从卡嘴进入卡腔;由于塑料环圈有弹性,可使卡腔的大小能适应钢筋直径的变化。

图9-115 控制混凝土保护层用的塑料卡(a)塑料垫块;(b)塑料环圈4.划出钢筋位置线。

平板或墙板的钢筋,在模板上划线;柱的箍筋,在两根对角线主筋上划点;梁的箍筋,则在架立筋上划点;基础的钢筋,在两向各取一根钢筋划点或在垫层上划线。

钢筋接头的位置,应根据来料规格,结合9-2-1-3条对有关接头位置、数量的规定,使其错开,在模板上划线。

5.绑扎形式复杂的结构部位时,应先研究逐根钢筋穿插就位的顺序,并与模板工联系讨论支模和绑扎钢筋的先后次序,以减少绑扎困难。

9-7-1-2 钢筋绑扎接头1.钢筋绑扎接头宜设置在受力较小处。

同一纵向受力钢筋不宜设置两个或两个以上接头。

接头末端至钢筋弯起点的距离不应小于钢筋直径的10倍。

2.同一构件中相邻纵向受力钢筋的绑扎搭接接头宜相互错开。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

9-4 钢筋加工9-4-1 钢筋除锈钢筋的表面应洁净。

油渍、漆污和用锤敲击时能剥落的浮皮、铁锈等应在使用前清除干净。

在焊接前,焊点处的水锈应清除干净。

钢筋的除锈,一般可通过以下两个途径:一是在钢筋冷拉或钢丝调直过程中除锈,对大量钢筋的除锈较为经济省力;二是用机械方法除锈,如采用电动除锈机除锈,对钢筋的局部除锈较为方便。

此外,还可采用手工除锈(用钢丝刷、砂盘)、喷砂和酸洗除锈等。

电动除锈机,如图9-58所示。

该机的圆盘钢丝刷有成品供应,也可用废钢丝绳头拆开编成,其直径为20~30cm、厚度为5~15cm、转速为1000r/min左右,电动机功率为1.0~1.5kW。

为了减少除锈时灰尘飞扬,应装设排尘罩和排尘管道。

图9-58 电动除锈机1-支架;2-电动机;3-圆盘钢丝刷;4-滚轴台;5-钢筋在除锈过程中发现钢筋表面的氧化铁皮鳞落现象严重并已损伤钢筋截面,或在除锈后钢筋表面有严重的麻坑、斑点伤蚀截面时,应降级使用或剔除不用。

9-4-2 钢筋调直9-4-2-1 机具设备1.钢筋调直机钢筋调直机的技术性能,见表9-29。

图9-59为GT3/8型钢筋调直机外形。

钢筋调直机技术性能表9-29机械型号钢筋直径(mm)调直速度(m/min)断料长度(mm)电机功率(kW)外形尺寸(mm)长×宽×高机重(kg)GT3/83~840、65300~65009.251854×741×14001280 GT6/126~1236、54、72300~650012.61770×535×14571230注:表中所列的钢筋调直机断料长度误差均≤3mm。

图9-59 GT3/8型钢筋调直机2.数控钢筋调直切断机数控钢筋调直切断机是在原有调直机的基础上应用电子控制仪,准确控制钢丝断料长度,并自动计数。

该机的工作原理,如图9-60所示。

在该机摩擦轮(周长100mm)的同轴上装有一个穿孔光电盘(分为100等分),光电盘的一侧装有一只小灯泡,另一侧装有一只光电管。

当钢筋通过摩擦轮带动光电盘时,灯泡光线通过每个小孔照射光电管,就被光电管接收而产生脉冲讯号(每次讯号为钢筋长1mm),控制仪长度部位数字上立即示出相应读数。

当信号积累到给定数字(即钢丝调直到所指定长度)时,控制仪立即发出指令,使切断装置切断钢丝。

与此同时长度部位数字回到零,根数部位数字示出根数,这样连续作业,当根数信号积累至给定数字时,即自动切断电源,停止运转。

图9-60 数控钢筋调直切断机工作简图1-调直装置;2-牵引轮;3-钢筋;4-上刀口;5-下刀口;6-光电盘;7-压轮;8-摩擦轮;9-灯泡;10-光电管钢筋数控调直切断机已在有些构件厂采用,断料精度高(偏差仅约1~2mm),并实现了钢丝调直切断自动化。

采用此机时,要求钢丝表面光洁,截面均匀,以免钢丝移动时速度不匀,影响切断长度的精确性。

3.卷扬机拉直设备卷扬机拉直设备见图9-61所示。

两端采用地锚承力。

冷拉滑轮组回程采用荷重架,标尺量伸长。

该法设备简单,宜用于施工现场或小型构件厂。

图9-61 卷扬机拉直设备布置1-卷扬机;2-滑轮组;3-冷拉小车;4-钢筋夹具;5-钢筋;6-地锚;7-防护壁;8-标尺;9-荷重架钢筋夹具常用的有:月牙式夹具和偏心式夹具。

月牙式夹具的构造与尺寸,见图9-62所示。

其夹片宜用45号钢制作,经热处理后的硬度HRC=40~45。

钢筋夹持点宜在夹片的中下部位。

这种夹具主要靠杠杆力和偏心力夹紧,使用方便,适用于HPB235级及HRB335级粗细钢筋。

图9-62 月牙式夹具偏心式夹具的构造与尺寸,见图9-63所示。

偏心块及其齿条宜采用45号钢制作,经热处理后的硬度HRC=35~40。

这种夹具轻巧灵活,适用于HPB235级盘圆钢筋拉直,特别是当每盘最后不足定尺长度时,可将其钩在挂链上,使用方便。

图9-63 偏心块夹具9-4-2-2 调直工艺1.采用钢筋调直机调直冷拔钢丝和细钢筋时,要根据钢筋的直径选用调直模和传送压辊,并要正确掌握调直模的偏移量和压辊的压紧程度。

调直模的偏移量(图9-64),根据其磨耗程度及钢筋品种通过试验确定;调直筒两端的调直模一定要在调直前后导孔的轴心线上,这是钢筋能否调直的一个关键。

如果发现钢筋调得不直就要从以上两方面检查原因,并及时调整调直模的偏移量。

图9-64 调直模的安装压辊的槽宽,一般在钢筋穿入压辊之后,在上下压辊间宜有3mm之内的间隙。

压辊的压紧程度要做到既保证钢筋能顺利的被牵引前进,看不出钢筋有明显的转动,而在被切断的瞬时钢筋和压辊间又能允许发生打滑。

应当注意:冷拔钢丝和冷轧带肋钢筋经调直机调直后,其抗拉强度一般要降低10%~15%。

使用前应加强检验,按调直后的抗拉强度选用。

如果钢丝抗拉强度降低过大,则可适当降低调直筒的转速和调直块的压紧程度。

2.采用冷拉方法调直钢筋时,HPB235级钢筋的冷拉率不宜大于4%,HRB335级、HRB400级及RRB400级冷拉率不宜大于1%。

9-4-3 钢筋切断9-4-3-1 机具设备1.钢筋切断机钢筋切断机的技术性能,见表9-30。

图9-65与图9-66为钢筋切断机外形。

钢筋切断机技术性能表9-30机械型号钢筋直径(mm)每分钟切断次数切断力(kN)工作压力(N/mm2)电机功率(kW)外形尺寸(mm)长×宽×高重量(kg)GQ406~4040-- 3.01150×430×75600GQ40B6~4040-- 3.01200×490×57450GQ506~5030-- 5.51600×690×915950 DYQ32B6~32-32045.5 3.0900×340×380145图9-65 GQ40型钢筋切断机图9-66 DYQ32B电动液压切断机2.手动液压切断器手动液压切断器,见图9-67所示。

型号为GJ5Y-16,切断力80kN,活塞行程为30mm,压柄作用力220N,总重量6.5kg,可切断直径16mm以下的钢筋。

这种机具体积小、重量轻,操作简单,便于携带。

图9-67 手动液压切断器1-滑轨;2-刀片;3-活塞;4-缸体;S-柱塞;6-压杆;7-贮油筒;8-吸油阀;9-回位弹簧9-4-3-2 切断工艺1.将同规格钢筋根据不同长度长短搭配,统筹排料;一般应先断长料,后断短料,减少短头,减少损耗。

2.断料时应避免用短尺量长料,防止在量料中产生累计误差。

为此,宜在工作台上标出尺寸刻度线并设置控制断料尺寸用的挡板。

3.钢筋切断机的刀片,应由工具钢热处理制成。

刀片的形状可参考图9-68。

安装刀片时,螺丝要紧固,刀口要密合(间隙不大于0.5mm);固定刀片与冲切刀片刀口的距离:对直径≤20mm的钢筋宜重叠1~2mm,对直径>20mm的钢筋宜留5mm左右。

图9-68 钢筋切断机的刀片形状(a)冲切刀片;(b)固定刀片4.在切断过程中,如发现钢筋有劈裂、缩头或严重的弯头等必须切除;如发现钢筋的硬度与该钢种有较大的出入,应及时向有关人员反映,查明情况。

5.钢筋的断口,不得有马蹄形或起弯等现象。

9-4-4 钢筋弯曲成型9-4-4-1 钢筋弯钩和弯折的有关规定1.受力钢筋(1) HPB235级钢筋末端应作180°弯钩,其弯弧内直径不应小于钢筋直径的2.5倍,弯钩的弯后平直部分长度不应小于钢筋直径的3倍(图9-47a);(2)当设计要求钢筋末端需作135°弯钩时(图9-69a),HRB335级、HRB400级钢筋的弯弧内直径D不应小于钢筋直径的4倍,弯钩的弯后平直部分长度应符合设计要求;(3)钢筋作不大于90°的弯折时(图9-69b),弯折处的弯弧内直径不应小于钢筋直径的5倍。

图9-69 受力钢筋弯折(a)90°;(b)135°2.箍筋除焊接封闭环式箍筋外,箍筋的末端应作弯钩。

弯钩形式应符合设计要求;当设计无具体要求时,应符合下列规定:(1)箍筋弯钩的弯弧内直径除应满足本条第1(1)点外,尚应不小于受力钢筋的直径;(2)箍筋弯钩的弯折角度:对一般结构,不应小于90°;对有抗震等要求的结构应为135°(图9-70)。

图9-70 箍筋示意(a)90°/90°;(b)135°/135°(3)箍筋弯后的平直部分长度:对一般结构,不宜小于箍筋直径的5倍;对有抗震等要求的结构,不应小于箍筋直径的10倍。

9-4-4-2 机具设备1.钢筋弯曲机钢筋弯曲机的技术性能,见表9-31。

图9-71为钢筋弯曲机外形。

表9-32为GW-40型钢筋弯曲机每次弯曲根数。

钢筋弯曲机技术性能表9-31弯曲机类型钢筋直径(mm)弯曲速度(r/min)电机功率(kW)外形尺寸(mm)长×宽×高重量(kg)GW326~3210/20 2.2875×615×945340 GW406~405 3.01360×740×865400 GW40A6~400 3.01050×760×828450 GW5025~50 2.5 4.01450×760×800580 GW-40型钢筋弯曲机每次弯曲根数表9-32钢筋直径(mm)10~1214~1618~2022~40每次弯曲根数4~63~42~31图9-71 GW40型钢筋弯曲机(性能见表9-32)2.四头弯筋机四头弯筋机(图9-72)是由一台电动机通过三级变速带动圆盘,再通过圆盘上的偏心铰带动连杆与齿条,使四个工作盘转动。

每个工作盘上装有心轴与成型轴,但与钢筋弯曲机不同的是:工作盘不停地往复运动,且转动角度一定(事先可调整)。

四头弯筋机主要技术参数是:电机功率为3kW,转速为960r/min,工作盘反复动作次数为31r/min。

该机可弯曲φ4~12钢筋,弯曲角度在0°~180°范围内变动。

该机主要是用来弯制钢箍;其工效比手工操作提高约7倍,加工质量稳定,弯折角度偏差小。

图9-72 四头弯筋机1-电动机;2-偏心圆盘;3-偏心铰;4-连杆;5-齿条;6-滑道;7-正齿轮;8-工作盘;9-成型轴;10-心轴;11-挡铁3.手工弯曲工具在缺机具设备条件下,也可采用手摇扳手弯制细钢筋、卡筋与扳头弯制粗钢筋。

手动弯曲工具的尺寸,详见表9-33与表9-34。

手摇扳手主要尺寸(mm)表9-33项次钢筋直径a b c d1φ65001816162φ8~10600221820卡盘与扳头(横口扳手)主要尺寸(mm)表9-34项次钢筋直径卡盘扳头a b c d e h L1φ12~165080202218401200 2φ18~226590252824501350 3φ25~32801003038347621009-4-4-3 弯曲成型工艺1、划线钢筋弯曲前,对形状复杂的钢筋(如弯起钢筋),根据钢筋料牌上标明的尺寸,用石笔将各弯曲点位置划出。

相关文档
最新文档
