粗糙度测量仪操作规范

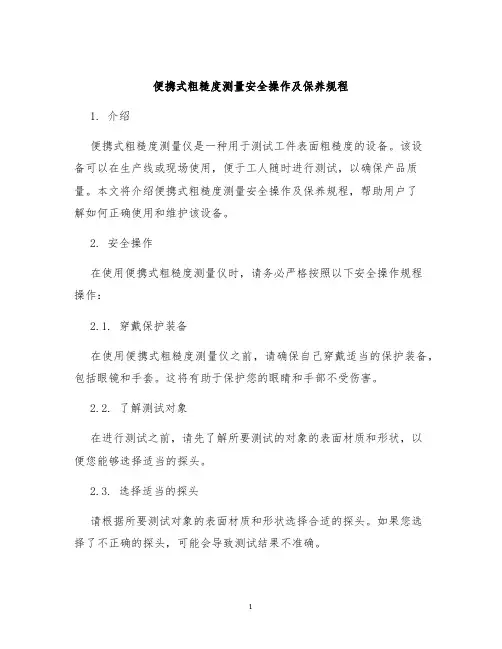

便携式粗糙度测量安全操作及保养规程

便携式粗糙度测量安全操作及保养规程1. 介绍便携式粗糙度测量仪是一种用于测试工件表面粗糙度的设备。
该设备可以在生产线或现场使用,便于工人随时进行测试,以确保产品质量。
本文将介绍便携式粗糙度测量安全操作及保养规程,帮助用户了解如何正确使用和维护该设备。
2. 安全操作在使用便携式粗糙度测量仪时,请务必严格按照以下安全操作规程操作:2.1. 穿戴保护装备在使用便携式粗糙度测量仪之前,请确保自己穿戴适当的保护装备,包括眼镜和手套。
这将有助于保护您的眼睛和手部不受伤害。
2.2. 了解测试对象在进行测试之前,请先了解所要测试的对象的表面材质和形状,以便您能够选择适当的探头。
2.3. 选择适当的探头请根据所要测试对象的表面材质和形状选择合适的探头。
如果您选择了不正确的探头,可能会导致测试结果不准确。
2.4. 测试对象表面取样在测试之前,请务必清理测试对象表面的杂质。
您可以使用抹布、棉花球等物品进行清理。
2.5. 要保持仪器通风良好在使用便携式粗糙度测量仪时,请确保它处于通风良好的地方,避免在封闭的空间中使用,以防通风不良。
2.6. 注意用电安全在使用便携式粗糙度测量仪时,避免在潮湿的地方使用。
同时,仪器使用过程中,应注意保护仪器电源线,以防止电源线受到损坏。
2.7. 注意探头保护在使用便携式粗糙度测量仪时,请注意保护仪器的探头。
不要将探头扔在地上或者将其碰撞到坚硬表面上,以防止探头受到损坏。
2.8. 正确操作在使用便携式粗糙度测量仪时,请按照正确的操作步骤操作,否则可能会导致测试误差。
2.9. 停止使用如果出现异常或设备故障时,请立即停止使用。
3. 保养规程正确的保养和维护便携式粗糙度测量仪可以延长其使用寿命,同时保持设备的正常性能。
以下是设备保养规程:3.1. 清洁仪器使用完毕后请务必将仪器清洁干净,以防止尘埃和污垢进入设备内部,造成设备损坏。
3.2. 定期校验请定期校验仪器的准确性和稳定性,以保证测试结果的准确性。
表面粗糙度仪操作规程

设备操作规程
第一版
表面粗糙度仪操作规程
一、SJ-301检出器接线的链接;
1、在装配测针时决不可触碰测针和太用力以免造成机器损坏。
2、在继续将测针往里推,它是两段式的卡寻设计,所以要推到第二段才有效。
3、检出器在退回状态时是无法折装的。
4、确定检出器与驱动部的插孔位置再装上去。
二、打开电源;
1、确认电池开关已打开,连接AC电源到插座;
2、连接AC电源线插头到插座,按下电源开关。
三、测量条件的设定;
1、按 CONDITION键,出现测量条件设定画面;
2、按 STAND键,出现规范设定画面;
3、按下想要的粗度规范,按的粗度规范键会反白;
4、按标题键,规范设定画面结束;
5、按 HOME键,回到主画面。
四、校正;
1、将粗度标准片放置校正水平台上;
2、将驱动检出器单元固定于支撑脚架上;
3、调整支撑脚架高度,使检出器与测量面平行;
4、测针的移动方向与粗度标准片的切割方向平行;
5、测量时检出器须与测定面平行;
6、按 START/STOP 键,会自动开始校正。
பைடு நூலகம்
五、开始测量;
1、在主画面下,按 START/STOP 键,检出器开始移动,测量进行中;
2、测量完成,计算进行中,检出器返回原点,计算完成,测量结果显示。
六、测量结果的打印;
测量结束后按一下 PRINTER 键,将会结果打印出来。
七、测量完成后关闭电源。
编制:
审核:
批准:

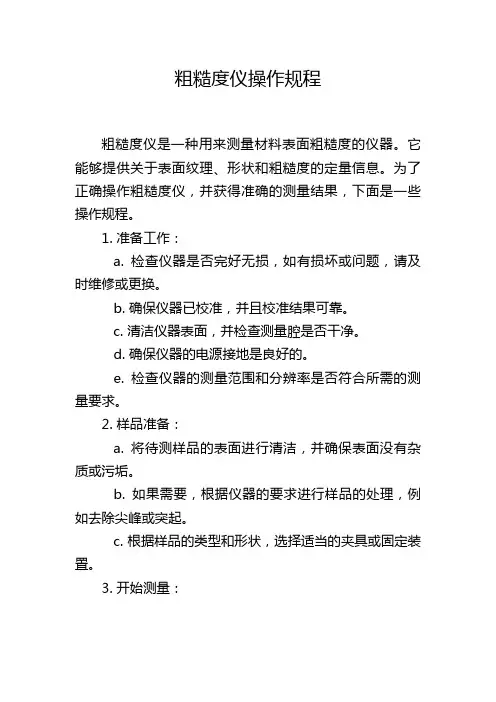

粗糙度仪操作规程

粗糙度仪操作规程粗糙度仪是一种用来测量材料表面粗糙度的仪器。
它能够提供关于表面纹理、形状和粗糙度的定量信息。
为了正确操作粗糙度仪,并获得准确的测量结果,下面是一些操作规程。
1. 准备工作:a. 检查仪器是否完好无损,如有损坏或问题,请及时维修或更换。
b. 确保仪器已校准,并且校准结果可靠。
c. 清洁仪器表面,并检查测量腔是否干净。
d. 确保仪器的电源接地是良好的。
e. 检查仪器的测量范围和分辨率是否符合所需的测量要求。
2. 样品准备:a. 将待测样品的表面进行清洁,并确保表面没有杂质或污垢。
b. 如果需要,根据仪器的要求进行样品的处理,例如去除尖峰或突起。
c. 根据样品的类型和形状,选择适当的夹具或固定装置。
3. 开始测量:a. 将样品放置在粗糙度仪的测量腔内,并通过调整夹具或固定装置来确保样品的稳定性。
b. 启动粗糙度仪,并设置所需的测量参数,如测量范围、分辨率和测量时间等。
c. 等待仪器完成预热,并稳定在所选的测量温度。
4. 进行测量:a. 按下启动按钮,开始测量过程。
b. 仪器会自动移动探头或样品,进行测量。
在测量过程中,保持样品的稳定性,避免任何干扰。
c. 等待测量过程结束,并确保仪器已停止移动。
不要在测量过程中干扰或移动样品。
d. 检查测量结果,并确保其准确性和一致性。
5. 数据处理:a. 将测量结果导出到计算机或其他数据处理设备中,以便进一步分析和处理。
b. 如果需要,使用适当的软件对数据进行滤波、平滑或统计分析等操作,以获得更准确和可靠的结果。
c. 记录测量结果和相关的操作参数,并进行必要的报告和存档。
6. 清洁和维护:a. 测量完成后,将样品从测量腔中取出,并清洁仪器表面和测量腔。
确保没有残留物或污垢。
b. 检查仪器的工作状态和部件的磨损程度,并及时维修或更换。
c. 定期对仪器进行校准和保养,以确保其性能和准确度。
以上是粗糙度仪的操作规程,希望能对您有帮助。
请根据具体的仪器和测量要求,进行适当的操作和调整。
粗糙度仪特安全操作及保养规程

粗糙度仪特安全操作及保养规程粗糙度仪是一种广泛用于不同领域的精密测量仪器。
它的原理是利用粗糙度测量头的接触力与被测物体表面的摩擦力之间的关系,通过转化和计算得出表面粗糙度参数。
在使用粗糙度仪进行测量时,需要注意安全操作和正确的保养,以保证测量数据的准确性和仪器的稳定性。
以下是粗糙度仪的特安全操作及保养规程。
一、安全操作规程1.1、基础安全要求在使用粗糙度仪时,必须按照以下基础安全要求:1.粗糙度仪必须位于平稳的操作台面上,并且固定牢固。
2.操作人员必须具备相关专业知识和经验,并了解所要测的物体表面状况和相关测量参数。
3.操作人员必须遵守操作规程,不得随意更改测量参数、接口和连接线路。
4.在使用过程中,必须佩戴防静电服或其他防静电装备,以避免静电对仪器及测量结果的影响。
1.2、操作步骤使用粗糙度仪的具体操作步骤如下:1.将被测物体置于测试台上,确保测试台与被测物体完全接触。
2.连接仪器的电源线,打开电源开关,等待仪器启动并进入待测状态。
3.选择测量参数及相关设置,根据被测物体的特性进行适当的选择和校准。
4.将粗糙度传感器按照要求贴附或接触到被测物体表面,保持传感器与被测物体始终平行,确保测量结果的准确性。
5.启动测量,等待测量结果的出现。
6.获得测试结果后,关闭仪器,切断电源,拆卸传感器并将其清洁干燥。
二、保养规程对于使用粗糙度仪,保养十分重要,下面列出了几点保养建议:2.1、日常保养1.在使用前,必须检查相关接口和连接线路是否完好无损。
2.在使用过程中,必须定期清洁粗糙度传感器和测试台面,以保证精准的测量数据和稳定性。
3.如果发现异常情况或仪器出现故障,应及时通知仪器维修人员进行维修和保养。
2.2、长期保养1.粗糙度仪在长期不使用时,应放置于干燥、通风良好的环境中,并定期通电进行启动检查。
2.不论是在使用过程中还是长期未使用时,粗糙度仪必须避免受到强磁场和强电场的干扰,以保证测量数据的准确性。
3.长期不使用时,应考虑进行定期维护和校准,以保证仪器的可靠性和稳定性。
粗糙度测量仪校准操作规程

修改:1. 目的为了保证量测的准确性,减少人为误差,确保量测过程的一致性,特订此规范.适用范围本规程使用于表面粗糙度比较样块的校准。
2. 依据技术规范JJF 1099-2003 《表面粗糙度比较样块校准规范》3. 技术要求及校准条件室内温度为(20±5)℃室内湿度:不超过70%RH4. 使用的仪器设备表面粗糙度比较样块是使用粗糙度测量仪进行校准。
5. 操作方法与步骤:5.1 根据样块标记的加工方法和R a标称值,按表1的规定选取取样长度。
5.2根据所选的取样长度(nl)选定评定长度(i),除取样长度与评定长度相匹配的仪器以外,一般取l=5nl。
5.3将粗糙度测量仪接通电源,安装支架和高度调节器,将探针针尖下下,在水平表面进行测量。
同时将样块表面擦拭干净。
5.4 设置参数5.4.1按住Start键打开仪器,再按住Lt/Lc键,选取所需要的取样长度和评定长度。
5.4.2将样块置于探针针尖下,若高度不够,可调节高度调节器。
5.4.3按下Start键,开始测量。
依次在样块均匀分布的10个位置上进行测量,将测得的R a值取平均值作为校准结果。
5.5计算:R a值的标准偏差:1s100%aR=或R a值的标准偏差:1s100%aR=式中:aiR—样块表面R a的平均值;aiR—第i个测量位置的R a值n—实测位置的个数5.6 按公式计算得到的S值,不应超过表1中的规定。
如果略有偏差,允许增加10至15个测量位置,全部测量的测量数据一并进行计算。
6.0 测试完成后,关闭仪器,做好原始记录。
修改:表1。
粗糙度测试仪操作规范

实验室设备操作指导
粗糙度测试仪操作规范 文件号Doc. No.: Qc-lab-wi-400
编制 尹凤超 审核 刘伟洪
审批/ 日期 2007.3.22 Prepared Reviewed Approved/ date
文管中心QC
page 1 of 1
版号/ 日期 1/2007.3.22 Doc. Control center Issue/ date
粗糙度测试仪操作规范
未经培训,禁止操作该设备
一. 打开设备
1. 打开设备电源(右侧下方)
2. 操作盘屏幕显示
二. 操作过程
1. 放置工件:一定要保证工件的水平
2. 旋转最上面 的转盘将探针落下,待探针快要接触到工件表面时,放慢下降速度,使探针与工件表面接触。
3. 调零:使用微调转盘进行调零,待中间位置的条形框变黑,调零完成。
4. 设置测量条件:点击“condition ” 进入设置λc ,测量标准.
5. 点击“START ””设备自动测量。
6. 测量完成后,数据在屏幕中显示,记录/打印数据。
7. 将探针升起,取下工件。
三. 关闭设备
注意事项:
1. 在放置工件时,一定要保证工件的水平度
2. 在探针快要与工件表面接触时,一定要慢慢的下降,以避免损坏探针。
设备保养:
每月对设备竖直滑道进行清洁和润滑,以防止其生锈。
粗糙度测量仪操作规程

粗糙度测量仪操作规程1. 背景介绍粗糙度是表面的不光滑程度的度量,通常用于评估工业产品的质量和性能。
粗糙度测量仪是一种常用的仪器,用于测量工件表面的粗糙度。
本操作规程旨在指导用户正确操作粗糙度测量仪,以确保测量结果的准确性和可重复性。
2. 设备准备在开始操作之前,确保以下设备已准备好:- 粗糙度测量仪:确保仪器处于正常工作状态,且已进行必要的校准。
- 校准样本:使用已知粗糙度的标准样本校准仪器。
- 测试样品:准备待测样品,并确保样品表面无明显的油污或杂质。
3. 操作步骤以下是使用粗糙度测量仪的基本操作步骤:3.1. 仪器设置- 打开粗糙度测量仪的电源,并等待仪器进入工作状态。
- 确保仪器的设置符合测量要求。
根据需要调整测量参数,例如测量范围、测量单位等。
3.2. 校准仪器- 使用标准样本校准仪器。
将标准样本固定在测量仪器上,按照仪器说明书或操作界面上的指导进行校准操作。
记录校准结果的相关信息。
3.3. 准备测试样品- 将待测样品放置在粗糙度测量仪的支撑面上。
确保样品与支撑面接触紧密,并尽量避免手指直接接触样品表面,以免污染样品。
3.4. 进行测量- 按下测量按钮或触摸屏上的相应指令,使仪器开始测量。
- 等待测量完成,并确保测量结果稳定后,记录测量结果。
3.5. 后处理- 根据需要,对测量结果进行处理,例如计算平均粗糙度、峰谷高度差等。
- 如有必要,保存测量结果,并将其与相应的样品进行关联。
4. 注意事项- 在操作过程中,遵循安全操作规程,确保仪器和样品处于良好的状态。
- 避免将水、油、灰尘等杂质接触到待测样品表面,以免影响测量准确性。
- 定期对粗糙度测量仪进行校准和维护,以确保仪器的准确性和稳定性。
- 注意仪器的使用环境,避免温度、湿度等因素对测量结果产生影响。
5. 故障排除如遇到以下情况,可进行常见故障排除:- 仪器无法开机或显示异常:检查电源连接是否良好,重新插拔电源线,确保电源供应正常。
- 测量结果异常波动或不稳定:检查待测样品表面是否清洁,或尝试重新进行校准操作。
粗糙度仪粗糙度测量仪安全操作及保养规程

粗糙度仪粗糙度测量仪安全操作及保养规程粗糙度测量仪是一种用于测量物体表面粗糙度的仪器。
它可以帮助我们了解物体表面的平整程度和工艺质量。
然而,在使用粗糙度仪时,我们也需要注意安全操作和保养,以确保仪器的正常运行和延长使用寿命。
本文将介绍粗糙度仪的安全操作规程和保养规程。
一、安全操作规程1. 确保使用环境安全在使用粗糙度测量仪之前,需要确保使用环境安全。
避免在有易燃物质和易爆物质的环境中使用仪器,以免引发火灾或爆炸。
同时,保持使用区域干燥,避免水分进入仪器。
2. 确保仪器电源安全在接通粗糙度测量仪的电源之前,需要确保电源输入电压与仪器要求的电压一致。
避免过高或过低的电压造成仪器损坏或安全隐患。
并且,在接通电源之前,务必检查电源线是否损坏,避免触电风险。
3. 正确使用测量传感器粗糙度测量仪通常配备了测量传感器,它们对物体表面进行测量。
在使用测量传感器之前,需确保它们干净无损。
同时,在安装和更换测量传感器时,要按照仪器说明书进行正确操作,避免操作不当导致传感器损坏或测量不准确。
4. 确保正确操作仪器使用粗糙度测量仪时,必须按照仪器的使用说明进行正确的操作。
遵循以下指导:•在进行测量前,先对仪器进行预热,一般预热时间为5至10分钟。
•在测量之前,先校准仪器。
校准的方法和步骤根据不同型号的粗糙度测量仪略有差异,操作时要仔细阅读仪器的说明书。
•在进行测量时,保持测量面与物体表面的垂直接触,并尽量避免手动的晃动和摇晃。
•测量完成后,关掉仪器的电源,并进行相关数据记录。
5. 避免碰撞和震动粗糙度测量仪属于精密仪器,需要避免碰撞和震动。
在使用前后,应该注意轻放和小心操作,避免仪器受到撞击或振动,导致仪器部件损坏或影响测量的准确性。
二、保养规程1. 定期清洁仪器保持粗糙度测量仪的清洁是确保仪器正常运行的重要措施。
定期清洁仪器的步骤如下:•使用干净的软布轻轻擦拭仪器的表面,避免使用带有化学物质或磨砂剂的清洁剂。
•清洁测量传感器时,可以使用专用的清洁液和软布进行清洁,但不可使用尖锐物品或金属刷子进行清洁,以免损坏传感器表面。
表面粗糙度仪操作作业指导书

标记
处数
更改内容
更改人
日期
版本
共1页第1页
流程
示意图说明
一:开机前准备:
①检查设备电源线路无脱落/断开
②检查仪器测头、显示板是否正常
③检查工作台无杂物,整齐整洁
二:开机启动
①开启设备电源,按下电源键
②查看仪表显示是否正常
三:测量前校准
①按照说明书要求对设备先行校准
④每次检测都应不计第一点测量值,跟据具体要求进行多点测量取平均值作为试样的硬度值(特殊要求的可以取最大或最小值)。粗糙度块
③确定主机上的读数与标准块的数值一致
五:维护保养
①经常清洗和对设备进行防锈;
②不要用力侧向搬动滑架;
③移动时,不要直接搬立柱,应把住平台移动,以防立柱松动,定位错误。
四:开始测量
①检查工作台是否无杂物摆放阻碍测量路径
②确认被测工作测量面清洁、无毛刺,并装夹确定
③把被测量的工件平放在平板上,使测量杆平行与工件,并使测杆与工件保持轴向平行,摇动升降手轮,同时查看显示面板,指针指向零位时,按返回键后按启动测量键,测量仪会自动进行检测,记录主机显示的数值。
WI713-02Mitutoyo粗糙度仪操作规范

苏州市吴中区欣鑫开关配件厂粗糙度仪操作规范编号: WI713-02页数:3日期: 2013.04.12版本: B11 目的本章程用于粗糙度仪的正确操作和维护,以保证仪器的完好及测量的正确、可靠。
2 工作条件2.1.1室温23±5º之间;2.1.2室内的相对温度不大于65%2.1.2在无振动的环境中2.1.3周围无腐蚀性介质2.1.4电源电压:AC220/50HZ3 操作步骤4.1 进行测试时的安装要点4.1.1 正确的固定驱动检测部分和工件测量过程中需要确保驱动检测部分和测量面不出现偏移。
将驱动检测部分安装至高度规等处时,请牢固的固定驱动检测部分。
4.1.2令触针(探针)正确的接触在测量面上请确认检测器的触针正确地接触在测量面上,并且确认检测器与测量面保持平行。
4.2校正测量(增益调整)的顺序4.2.1 放置好粗糙度标准片之后,按起始画面的[校正]键。
.SJ-301的校正条件的初始设定值截取值:2.5mm区间数:5测量曲线:R曲线滤波:高斯(GAUSS)4.2.2 为了另显示出的校正值与粗糙度标准片的值达成一致,请按标准片粗糙度的按键。
这样就会出现输入标准片粗糙度的画面,可以在此画面上更改数据。
4.2.3 校正值更改后,按下[START/STOP]键4.2.4 进行校正测量。
画面中将出现代表正在进行测量的状态栏。
测量后,将显示测量值。
4.2.5 按[回车]键。
校正系数将被更新,校正结束。
4.3 测量的顺序4.3.1正确放置好测量物之后,按下[START/STOP]键。
.SJ-301的测量条件的初始设置值规格:JIS2001截取值:0.8mm区间数:5测量曲线:R曲线滤波:高斯(GAUSS)4.3.2 进行测量4.3.3 测量后,将进行运算处理。
画面中将出现代表正在进行运算处理的状态栏。
苏州市吴中区欣鑫开关配件厂粗糙度仪操作规范编号: WI713-02 页数:3日期: 2013.04.12 版本: B24.3.4 运算处理后,将显示测量值。
粗糙度测量仪使用方法

粗糙度测量仪使用方法
粗糙度测量仪是一种用于测量物体表面粗糙度的设备。
下面是使用粗糙度测量仪的一般步骤:
准备工作:将粗糙度测量仪放置在稳定的工作台上,调整好测量角度和高度,确保测量头与被测表面接触良好。
同时,需要将被测表面清理干净,去除油污、尘埃等杂质,以获得准确的测量结果。
校准仪器:在测量前需要对粗糙度测量仪进行校准,以确保测量结果的准确性。
校准过程中需要使用标准样块进行校准,校准过程中需要按照仪器说明书的要求进行操作。
放置被测表面:将被测表面放置在粗糙度测量仪的测量台上,调整表面位置,使其与测量头接触。
在测量过程中,需要保持测量头与被测表面垂直,以获得准确的测量结果。
开始测量:按下粗糙度测量仪的开始按钮,仪器会自动进行测量。
在测量过程中,需要保持测量头的稳定,避免晃动或移动。
同时,需要观察仪器显示屏上的测量结果,记录所需的数据。
结束测量:完成测量后,需要将测量头从被测表面移开,并将仪器恢复到初始状态。
同时,需要清理干净测量头和被测表面,为下一次测量做好准备。
在使用粗糙度测量仪时需要注意以下几点:
需要选择合适的测量参数,如测量角度、测量范围等,以确保获得准确的测量结果。
在使用过程中需要保持仪器清洁,避免油污、尘埃等杂质对测量结果的影响。
在使用过程中需要避免过度用力或快速移动测量头,以免损坏仪器或影响测量结果。
粗糙度测试仪使用方法及测量参数

粗糙度测试仪使用方法及测量参数下载提示:该文档是本店铺精心编制而成的,希望大家下载后,能够帮助大家解决实际问题。
文档下载后可定制修改,请根据实际需要进行调整和使用,谢谢!本店铺为大家提供各种类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!粗糙度测试仪使用方法及测量参数简介粗糙度测试仪是一种用于测量表面粗糙度的仪器,广泛应用于工业生产、质量控制和科学研究领域。
粗糙度仪操作规程

粗糙度仪操作规程
《粗糙度仪操作规程》
一、概述
粗糙度仪是用于测量材料表面粗糙度的一种仪器,操作规程的目的是规范和指导操作人员正确使用粗糙度仪,确保测量结果的准确性和可靠性。
二、操作前准备
1. 确保粗糙度仪处于良好状态,仪器表面干净整洁。
2. 根据需要选择合适的测量头和仪器参数。
3. 对待测材料进行清洁处理,去除表面杂质和污垢。
4. 仔细阅读仪器操作手册,了解仪器的基本原理和操作步骤。
三、操作步骤
1. 将粗糙度仪放置在稳定的工作台上,打开仪器电源。
2. 选择合适的测量头,装配在仪器上,并根据需要设置测量参数。
3. 将待测材料放置在测量台上,调整测量头高度,确保测量头与材料表面接触良好。
4. 启动仪器,按照操作手册指示进行测量,确保操作过程中仪器和材料保持稳定。
5. 测量完成后,记录测量结果并及时归档备份。
6. 关闭粗糙度仪电源,清理和维护仪器,准备下一次使用。
四、注意事项
1. 在操作过程中严格遵守仪器使用规范,禁止私自更改仪器参
数或拆卸组装。
2. 注意操作过程中的安全防护,避免发生意外事故。
3. 定期检查和维护粗糙度仪,确保仪器的稳定性和准确性。
4. 需要进行校准时,严格按照校准程序进行,确保测量结果的准确性和可靠性。
五、总结
通过正确的操作规程和注意事项,可以保证粗糙度仪的正常运行和测量结果的可靠性。
操作人员应严格遵守操作规程,定期对仪器进行维护和校准,以确保其长期稳定的工作。
粗糙度仪的使用是怎样的

粗糙度仪的使用是怎样的简介粗糙度是指物体表面的不规则度,通常用来描述物体表面的光滑程度。
粗糙度的测量是针对一些需要高度光滑的表面的应用,比如镜面、机械零件以及生物领域等等。
粗糙度仪是一种能够直接获取物体表面粗糙度的设备。
测量原理粗糙度仪的测量原理基于物体表面的高低程度,其中主要有两种类型的测量方法:光学法和机械法。
光学法是指通过测量物体表面反射光线或散射光线的方式来计算物体表面的粗糙度。
而机械法则是直接测量物体表面高低起伏的大小。
粗糙度仪的使用步骤1.准备好待测的物体以及粗糙度仪,将粗糙度仪按照说明书正确接线,并确保粗糙度仪的指针已经归零。
2.将物体放置于粗糙度仪的测量台上,并确保物体表面与测量台表面完全接触。
3.开始测量,按下粗糙度仪的启动按钮,开始记录物体表面高低程度的数据。
4.测量完成后,按下停止按钮并将记录的数据导出并保存,或者在粗糙度仪上查看测量结果。
粗糙度仪的结果分析粗糙度仪的结果可以用于描述物体表面的不规则度程度。
一般来说,粗糙度的测量结果会以Ra和Rz两种形式呈现。
其中Ra代表平均粗糙度,即物体表面高低程度的平均值;而Rz则代表最大粗糙度,即物体表面高低程度的最大值。
总结粗糙度测量是一种用来描述物体表面高低程度的测量方法,粗糙度仪是一种直接获得物体表面粗糙度数据的设备。
粗糙度仪的使用步骤相对简单,但是在测量的时候必须要注意,确保物体表面与测量台表面完全接触,否则会导致测量结果误差。
在使用粗糙度仪进行测量时,一定要仔细阅读粗糙度仪使用说明书,并按照说明书正确操作。
粗糙度轮廓综合测量仪操作规程

粗糙度轮廓综合测量仪操作规程
1.在操作设备前必须熟悉机组的操作说明书,熟悉设备的操作方法。
任何人使用该设备及其工具、附件、材料等需经设备负责人允许。
2.参加实验的学生必须服从指导教师的安排,禁止从事一切未经指
导教师同意的工作。
3.选择“轮廓测量”时,请确认测针的类型是否可以测量所需测量
工件。
如不行,请更换测针。
4.测量前一定要确保工件装夹稳固,防止发生倾倒损伤仪器,确保
探针臂在运行过程中不会触碰工件。
5.小心地将测针移动靠近被测面上。
确认测量路径可行。
(工件所需
测量水平方向量程中,不会出现干扰探针或者传感器的情况出现。
)
6.测量时,请小心测针与传感器,不要发生碰撞的情况,请不要靠
在机器上或除震台上,也不要用手触摸工件或者测针。
7.测量完毕后,保险期间,将测针从工件上移开。
根据图纸对结果
进行分析,标出结果,根据需要设计打印格式,并打印。
8.作业结束后,关闭软件,拿下轮廓探针放回放置探针的盒子,切
断电源,整理工作台,清理卫生。
9.每天下班前,必须做好防火、防盗工作,清理设备附件和工件,
做好设备日常保养和工作场地的清洁。
粗糙度仪安全操作规程

粗糙度仪安全操作规程
1.测量前准备:
1.1.开机检查电源或电池电压是否正常;
1.2.擦净工件被测表面;
1.3.将传感器插入仪器底部的传感器连接套中,然后轻推到底;
1.4.将仪器正确、平稳、可靠地固定在固定架上。
2.测量:
2.1.检测工件平稳放置在V型槽上;
2.2.调整测头高度,确保测头位置处于零线位置;
2.3.按回车键设置所需的测量条件;
2.4.按开始测量键,开始采样并进行滤波处理,然后等待进行参数计
算;
2.5.测量完毕,返回到基本测量状态,显示测量结果并记录数据。
2.6.若长时间不用时,用手拿住传感器的主体部分或保护套的根部,
慢慢向外拉出,将传感器、传感器的主体部分及其它配件放回专用盒子。
粗糙度仪安全操作规程

粗糙度仪安全操作规程
《粗糙度仪安全操作规程》
一、操作人员应接受相关安全培训,了解粗糙度仪的操作规程和注意事项。
二、在操作粗糙度仪时,应先检查设备是否完好,确认仪器没有损坏或故障。
三、操作人员应正确佩戴防护装备,包括护目镜、手套等,以避免任何潜在的危险。
四、在进行测量之前,应清洁测量表面和移除任何杂物,以确保测量准确性。
五、在操作粗糙度仪时,要保持仪器和测量表面的干燥,避免水或其他液体进入仪器造成损坏。
六、操作人员应遵守使用手册中的操作步骤,不能擅自更改或混合操作步骤,以免影响测量结果或损坏仪器。
七、在使用粗糙度仪时,要避免将手指或其他物体放入测量范围内,避免受伤或损坏仪器。
八、操作人员在使用粗糙度仪时,应注意保持仪器和测量环境的清洁,避免灰尘、油污等杂物附着在仪器上。
九、在测量结束后,要及时关闭粗糙度仪并进行清洁维护,确保仪器的存放和日常维护工作。
以上就是关于粗糙度仪安全操作规程的相关内容,希望操作人员严格遵守规程,确保操作过程中的安全,并延长仪器的使用寿命。
粗糙度测量仪校准操作规程

修改:1. 目的为了保证量测的准确性,减少人为误差,确保量测过程的一致性,特订此规范.适用范围本规程使用于表面粗糙度比较样块的校准。
2. 依据技术规范JJF 1099-2003 《表面粗糙度比较样块校准规范》3. 技术要求及校准条件室内温度为(20±5)℃室内湿度:不超过70%RH4. 使用的仪器设备表面粗糙度比较样块是使用粗糙度测量仪进行校准。
5. 操作方法与步骤:5.1 根据样块标记的加工方法和R a标称值,按表1的规定选取取样长度。
5.2根据所选的取样长度(nl)选定评定长度(i),除取样长度与评定长度相匹配的仪器以外,一般取l=5nl。
5.3将粗糙度测量仪接通电源,安装支架和高度调节器,将探针针尖下下,在水平表面进行测量。
同时将样块表面擦拭干净。
5.4 设置参数5.4.1按住Start键打开仪器,再按住Lt/Lc键,选取所需要的取样长度和评定长度。
5.4.2将样块置于探针针尖下,若高度不够,可调节高度调节器。
5.4.3按下Start键,开始测量。
依次在样块均匀分布的10个位置上进行测量,将测得的R a值取平均值作为校准结果。
5.5计算:R a值的标准偏差:1s100%aR=或R a值的标准偏差:1s100%aR=式中:aiR—样块表面R a的平均值;aiR—第i个测量位置的R a值n—实测位置的个数5.6 按公式计算得到的S值,不应超过表1中的规定。
如果略有偏差,允许增加10至15个测量位置,全部测量的测量数据一并进行计算。
6.0 测试完成后,关闭仪器,做好原始记录。
修改:表1。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
粗糙度测试仪操作规范
1 测试前准备
仪器从包装中取出,传感器测头保护门应该是关闭的。
向右推动测头保护门,露出传感器测头准备测量。
2校准
3.1使用前,应当将被测样件放在工作台上,按测量需要对其进行调平,即调整被测样件的平面或其素线,令其与导轨平行,同时被测量部位的加工痕迹与探针运行方向(X轴)垂直。
3.2按下启动键,开始测量,将测量值与被测样件比较,反复测量、调整,直至测量显示值与被测样件值一致为止。
按启动键退出示值校准状态,校准结束。
3选择参数
启动粗糙度测试仪前选择好关心的测试参数Ra、Rz以及合适的取样长度2.5mm、0.8mm或0.25mm。
4测量
将仪器的测试区对准被测区域,放稳后轻按仪器顶部的启动键,传感器移动,开始测量,液晶显示值即为该被测区域的粗糙度值。
测量完毕后将检测器升至安全位置后退出测量程序,关上主机电源。
5仪器的自校准与核查
5.1仪器在正常使用过程中应进行定期校准与核查;核查周期为一年,核查标准为仪器所配置粗糙度标准样块;
5.2在使用过程中对检测结果的准确性置疑时应重新对仪器进行校准
与核查。
6仪器的维护与保养
仪器用完后及时切断电源。
保持导轨清洁、防锈。
长时间不用盖好防尘罩。
