工艺流程设计全解
工艺流程设计
工艺流程设计工艺流程设计是指在生产和制造的过程中，对于生产设备的选择和部署、原料的选择和采购、生产单元的组合和合理配比，以及生产的各个环节之间的衔接和协调等方面进行规划和设计，使得整个生产过程能够达到高效、稳定、可靠、节能、安全等目标，从而实现产品质量的提升和生产效率的提高。
工艺流程设计的主要步骤如下：1.确定生产要求和目标首先要确定产品的使用性质、性能指标和外观要求等，然后通过市场调研和竞品分析等方式了解市场需求和行业潮流，进而确定生产要求和目标，包括产量、品质、成本和交货期等方面的要求。
2.确定工艺流程在确定生产要求和目标之后，需要根据产品的特点和生产要求制定生产流程，包括原料的采购和存储、生产单元的配置和排布、加工工艺的选择和优化、质量控制和检验流程的设计等方面。
此外，还要考虑生产的环保要求和安全管理等方面的影响，最终确定全面的工艺流程方案。
3.确定设备和工具根据生产工艺流程设计方案，需要对设备和工具进行选择和配置。
例如，选择合适的加工设备和附件、选择合适的材料和配件、选择合适的生产工具和计量设备等。
同时，还要考虑设备和工具的容量和性能要求，以确保其能够满足生产要求和目标。
4.确定员工和培训生产工艺流程的实施需要人力资源的支持。
因此，需要考虑生产要求和目标所需的员工数量、技能和经验等方面，然后进行招聘和培训。
特别是在一些新兴的生产工艺流程中，员工的专业知识和技能培训是至关重要的。
5.生产实施和管理生产实施和管理是工艺流程设计的最后一步。
在生产实施过程中，需要对工艺流程进行监控和改进，确保生产的稳定性和质量。
在生产管理方面，需要建立完善的记录和报告系统，对生产效率和质量进行评估和跟踪。
总之，一个成功的工艺流程设计方案，需要全面考虑各种生产要素，包括生产设备、材料、人力资源、考虑环保和安全等方面的因素。
只有在这些方面的综合考虑下，才能够实现高效、稳定、可靠、节能、安全等生产环节的最优化协调和协同。
第十一章 工艺流程设计精讲
冷却水
蒸汽或冷却水
控制进料配比
ＬＲC
②进料量流量控制
物料
进 料量控制有 两 方 面主要的作用。一 是可以控制 进 料配 比；二是可以控制 反 应 器 内 液体的液 位高度。
蒸汽
冷却水 蒸汽或冷却水
控制反应器内液体的液位高度。
第三节 工艺流程设计的技术处理
一、确定生产线数
根据生产规模、换产次数、设备能力等素， 决定采用一条还是几条生产线进行生产。
工艺流程设计---是车间工艺设计的核心。 是工程设计中最重要、最基础的设计步骤，对后 续的物料衡算、能量衡算、工艺设备设计、车间平面 布置设计、管道布置设计起决定性作用。 与车间布置设计一起决定了车间或装置的基本面 貌。 关键性步骤
医药生产中，原料不是直接就变成产品的，往往通 过一系列的半成品或中间体，同时还会产生副产品、 三废等，副产品还要回收或套用，三废又要进行严格 的处理才能排放。这些都需要进行完善的工艺流程设 计才能实现。
３.联合操作 制药工业中很多产品全程是间歇的，而个 别步骤是连续的。
反应器
蒸汽 冷却水 储罐
蒸汽
冷却水
三、提高设备利用率（合 理安排生产周期）
设备有效利用率是间歇操作过程设计的重 要指标之一。一般时间最长的操作步骤控制产 品的生产周期。提高设备利用率可有效的缩短 产品的生产周期。 例：由丁二烯和二氧化硫生产丁二烯砜。 要经过反应、蒸发、汽体三步骤。且蒸发和汽 体的一部分物料回到反应器循环利用。
冷 凝 器 回 流 罐 进料
ＴＲC
精 馏 塔
再 沸 器
塔顶产品
塔底产品
四、反应器的自控流程设计
反应器是药 品生产的常用设 备，如反应斧、 发酵罐、提取罐 等。其控制变量 主要有温度、压 力、进料量等。
工艺流程设计全解
化工设计电子课件
3. 落实设备 国内已有定型产品 设备类型 需进口设备 需重新设计制造 技术力量
设计制造单位
加工条件 材料供应
设计、制造进度
4. 全面对比 ① 几种工艺路线在国内外的采用情况及发展趋势； ② 产品的质量情况； ③ 生产能力及产品规格； ④ 原材料、能量消耗情况； ⑤ 建设费用及产品成本； ⑥ 三废的产生及治理情况； ⑦ 其他特殊情况。
根据原料性质、处理方法不同可
选不同的装置及输送方式。 如连续催化重整装置的原料预处 理过程：泵送、换热、加热炉加 热、预加氢、预脱砷和预分馏等。
(3) 产物后处理 副反应的发生——乙烯裂解反应物 受反应时间或化学平衡限制，产物中存在过剩组分——如合成 NH3、尿素过程中，过量H2、NH3 有害杂质净化——合成气的脱硫、脱碳 产物中有固体产品，也增加了后处理过程。
化工设计电子课件
3.1 工艺路线的确定
3.2 工艺流程设计
3.3 工艺流程图
3.4 典型设计的自控流程
化工设计电子课件
3.1 工艺路线的确定 工艺路线——通常指生产方法.
可以用不同原料、不同生产方法，不同工艺流程生产同一产品。 化工设计中遇到的大多数是已有工艺路线的工艺流程设计。
一、确定工艺路线应考虑的因素 技术可行性——实验室研究项目的工程化 经济合理性——经济效益、社会效益和环境效益 原料的纯度及来源——如矿石的品位等 公用工程中的水源及电力供应——缺水地区 环境保护——三废的产生和处理
二、工艺流程设计方法——从工艺角度进行流程设计 原料 原料 贮存 进料 预处理 反 应 产品 分离 产品 精制 贮存 包装 产品
一般工艺流程部分为四个重要部分，即：原料预处理、反应过程、 产物的后处理(分离纯化)、三废处理。
工艺流程设计步骤解析
工艺流程设计步骤解析1. 引言工艺流程设计是将产品或者工程的设计方案转化为可操作的工序，用以指导实际生产过程。
在工艺流程设计中，我们需要将产品设计要求、原材料性质、生产设备特点和工厂实际情况综合考虑，来确定最佳的生产工艺流程。
本文将介绍工艺流程设计的基本步骤，以帮助读者了解并掌握工艺流程设计的方法和技巧。
2. 工艺流程设计步骤步骤一：分析产品设计要求在进行工艺流程设计之前，首先需要对产品的设计要求进行全面分析。
这包括产品的功能需求、尺寸要求、表面质量要求等等。
通过深入理解产品设计要求，我们可以明确工艺流程设计的目标和方向。
步骤二：研究原材料性质原材料的性质直接影响到工艺流程的选择和设计。
不同性质的原材料在生产过程中可能需要采取不同的加工方法和工艺参数。
因此，在进行工艺流程设计之前，需要对原材料的物理性质、化学性质和机械性能等进行研究和分析。
步骤三：评估生产设备特点生产设备的特点会直接影响到工艺流程设计的可行性和效果。
因此，在进行工艺流程设计之前，需要对生产设备的性能和特点进行评估。
这包括设备的生产能力、精度要求、自动化程度等等。
通过评估生产设备的特点，可以确定工艺流程设计的实际可行性，并选择合适的加工方式和工艺参数。
步骤四：确定工艺流程在完成前三个步骤的分析和评估之后，我们可以开始着手确定具体的工艺流程。
工艺流程的确定需要考虑以下几个方面：•加工顺序：根据产品的设计要求和原材料的性质，在工艺流程中确定加工顺序，使得每个加工步骤能够按照正确的顺序完成。
•加工方式：根据原材料的性质和生产设备的特点，选择合适的加工方式。
比如，对于某些原材料，我们可以采用切割、冲压、焊接等方式进行加工。
•工艺参数：根据产品的设计要求和原材料的性质，确定各个加工步骤的工艺参数，包括加工速度、温度、压力等。
步骤五：验证和调整在确定了初始的工艺流程之后，需要进行实际生产验证和调整。
通过实际生产验证，我们可以了解到工艺流程的实际效果，并发现存在的问题和不足之处。
工艺流程的设计
工艺流程的设计
工艺流程的设计是指根据产品的特性，采用合理的工艺技术和操作方法，按照一定的工艺路线，将原材料转化成成品的过程。
其设计的目的是确保产品质量，提高生产效率，降低生产成本，实现生产过程的自动化智能化。
1.确定产品的工艺流程
确定产品的工艺流程是工艺流程设计的第一步，需要逐个分析每个制造步骤，确定其工艺路线和工艺参数。
同时还需要考虑生产过程中的质量控制和安全环保等方面。
2.制定工艺方案
在确定产品的工艺流程后，需要根据产品特性和生产设备的技术水平制定工艺方案，选择适当的工艺技术和操作方法，并确定具体的加工工序和加工参数。
3.设备选型和布局
根据工艺方案确定所需设备的类型和数量，并进行设备选型和布局设计，以确保设备的合理配置和生产效率的最大化。
4.制定生产操作规程
制定生产操作规程是保证生产过程的稳定性和质量的关键。
规程应包含生产过程中每个制造步骤的操作方法、检测方法和质量控制要求等内容。
5.建立质量控制体系
建立质量控制体系是确保产品质量的关键环节，需要确定每个加工工序的质量控制点，制定相应的检测标准和检测方法，并建立完善的数据采集和分析系统，及时发现和纠正生产过程中存在的问题。
6.制定应急预案
应急预案是防范事故和故障的重要手段，需要制定相应的应急预案和应急处置措施，确保生产过程中安全稳定。

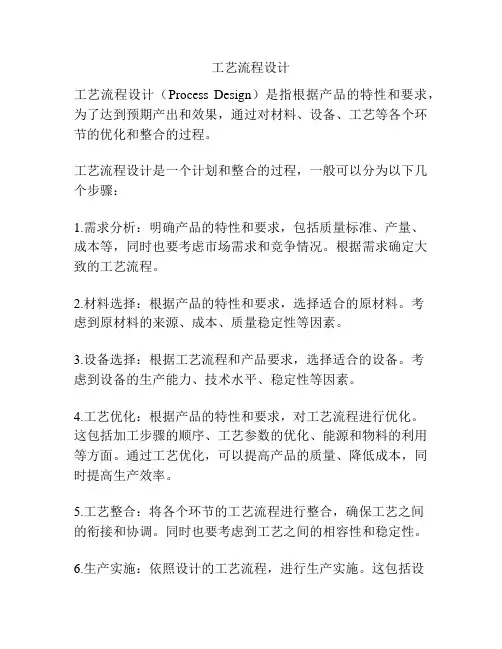

工艺流程设计
工艺流程设计工艺流程设计（Process Design）是指根据产品的特性和要求，为了达到预期产出和效果，通过对材料、设备、工艺等各个环节的优化和整合的过程。
工艺流程设计是一个计划和整合的过程，一般可以分为以下几个步骤：1.需求分析：明确产品的特性和要求，包括质量标准、产量、成本等，同时也要考虑市场需求和竞争情况。
根据需求确定大致的工艺流程。
2.材料选择：根据产品的特性和要求，选择适合的原材料。
考虑到原材料的来源、成本、质量稳定性等因素。
3.设备选择：根据工艺流程和产品要求，选择适合的设备。
考虑到设备的生产能力、技术水平、稳定性等因素。
4.工艺优化：根据产品的特性和要求，对工艺流程进行优化。
这包括加工步骤的顺序、工艺参数的优化、能源和物料的利用等方面。
通过工艺优化，可以提高产品的质量、降低成本，同时提高生产效率。
5.工艺整合：将各个环节的工艺流程进行整合，确保工艺之间的衔接和协调。
同时也要考虑到工艺之间的相容性和稳定性。
6.生产实施：依照设计的工艺流程，进行生产实施。
这包括设备的调试、操作人员的培训、生产过程的监控和控制等方面。
7.工艺改进：随着生产实施的进行，根据实际情况对工艺流程进行改进。
通过改进可以进一步提高产品的质量和生产效率。
工艺流程设计的目的是以最佳的方式实现生产目标，提高产品质量，降低成本，提高生产效率。
在设计中还要考虑到环保等方面的因素，以确保工艺的可持续发展。
总之，工艺流程设计是一个综合性的过程，需要综合考虑产品的特性和要求，原材料的特性，设备的性能，工艺参数的优化等各个方面。
只有通过合理的工艺流程设计，才能实现预期产出和效果。
工艺流程设计方案
工艺流程设计方案一、引言工艺流程设计是指根据产品的生产要求，按照一定的工艺顺序和方法，对产品的生产过程进行规划和安排的一项关键工作。
一个有效的工艺流程设计方案能够提高生产效率、保证产品质量，并降低生产成本。
本文将介绍一个基于某产品的工艺流程设计方案，并详细描述每个工艺步骤的操作要点和注意事项。
二、产品概述本方案所涉及的产品是一种具有高强度和耐腐蚀性能的金属零件，用于机械设备的关键部件。
该产品的生产工艺流程包括材料准备、加工、热处理、表面处理和质检等环节。
三、工艺流程设计方案1. 材料准备材料准备是整个工艺流程的基础，关系到产品质量和性能的稳定性。
在材料准备阶段，需要按照规定的配方和比例将原材料进行混合，并进行熔炼和铸造等工艺操作，以获得符合要求的金属坯料。
1.1 原材料配比根据产品的成分要求，确定合适的原材料配比。
需要注意的是，各种原材料的质量和配比会直接影响产品的性能。
因此，在进行原材料配比时，需要严格按照标准和要求进行操作，并严格控制原材料的质量。
1.2 熔炼和铸造将配好的原材料放入熔炉中进行加热熔炼，熔融金属按照预定的工艺条件进行凝固铸造。
在熔炼和铸造过程中，需要注意控制熔融金属的温度和铸造速度，以避免金属的过热和凝固过程中的缺陷。
2. 加工加工阶段是将金属坯料加工成最终产品的重要环节。
在加工过程中，需要采用一系列的机械加工设备和工具，对金属坯料进行切削、成形、打磨等操作。
采用切削工艺对金属坯料进行切削，以获得指定形状和尺寸的零件。
切削过程中需要选择合适的切削刀具和切削参数，控制切削速度和切削深度，以避免加工过程中产生切削热损伤和毛刺等问题。
2.2 成形采用压力和热力等工艺手段对金属坯料进行成形，以获得复杂的零件形状。
成形过程中需要合理选择成形模具和成形工艺参数，控制成形力度和速度，以确保产品形状和尺寸的精度。
2.3 打磨和抛光对成形后的零件进行打磨和抛光，以消除成形过程中的毛刺和表面不平整等问题。
第四章 工艺流程设计
图例只要求标出管线图例即可。
设备一览表只要包括：
①序号； ②流程号； ③设备名称； ④备注。 生产工艺流程示意图的画法采用由左至右展开式， 先为物料流程，次为图例，最后为设备一览表。
2.工艺流程草图的设计
完成工艺流程示意图后，即开展物料平衡计算。 通过物料平衡计算，求出原料、半成品、产品、 副产品以及与物料计算有关的废水、废料等的规 格、重量和体积等，并据此开始设备设计。 设备设计通常分两阶段进行。第一阶段的设计内 容是：计算、确定计量和贮存设备的容积以及决 定这些容积型设备的尺寸和台数等。
4.根据各种产品的设计产量，确定班次产量 及生产班次数； 天产量=各产品生产规模/预计生产天数 班产量=天产量/班次 班产量的单位有：吨/班、公斤/班。
5.产品方案比较： （1）主要产品年产值的比较； （2）每天所需生产工人数的比较； （3）劳动生产率的比较（年产量t/工人总数） （4）每天工人最多最少之差的比较； （5）平均每人每年产量的比较（元/人· 年）； （6）季节性的比较；
第二节 产品方案的确定
一、概念:
概念：产品方案又称生产纲领， 它实际上就是工厂对全年要生产 的产品品种和各产品的数量、产 期、生产班次等的计划安排。
二、安排产品方案计划要遵循的原则 和要求：四个满足和五个平衡。 四个满足为：
1.满足主要产品产量的要求； 2.满足原料综合利用的要求； 3.满足淡旺季平衡生产的要求； 4.满足经济效益的要求。
（三）工艺流程图的设计
（三）工艺流程图的设计
工艺流程设计
工艺流程设计1. 简介工艺流程设计是指对产品的生产过程进行系统化规划和设计的过程。
通过工艺流程设计，可以合理安排生产设备、人力资源和原材料，优化生产过程，提高生产效率和产品质量。
2. 设计目标工艺流程设计的目标是实现以下几个方面的要求：1.提高生产效率：通过合理安排工艺流程和生产设备，优化生产过程，提高生产效率，减少生产周期。
2.降低生产成本：通过合理配置人力资源和原材料，减少浪费，降低生产成本。
3.保证产品质量：通过合理的工艺流程设计，确保产品符合质量标准，并能够稳定地满足客户需求。
4.提高安全性：考虑生产过程中的安全问题，设计合理的安全措施，保障员工安全。
3. 工艺流程设计步骤工艺流程设计通常包括以下几个步骤：步骤一：确定产品需求在工艺流程设计之前，需要明确产品的需求。
这包括产品的规格、数量、质量要求等。
只有充分了解产品需求，才能有针对性地设计工艺流程。
步骤二：流程分析在流程分析阶段，需要对整个生产过程进行详细的分析。
这包括每个工序的具体步骤、所需时间、所需设备和人力资源等。
通过流程分析，可以找出生产过程中的瓶颈和问题，为工艺流程设计提供依据。
步骤三：工艺设计在工艺设计阶段，需要根据产品需求和流程分析的结果，设计出合理的工艺流程。
工艺设计要考虑以下几个方面：•工艺步骤：根据产品特性和流程分析的结果，确定每个工序的具体步骤和操作方法。
•设备配置：根据每个工序所需的设备和设备之间的关系，确定合理的设备配置方案。
•人力资源：根据每个工序的操作难度和所需时间，配置合适的人力资源。
•原材料准备：根据每个工序需要的原材料，确定原材料的采购计划和储存方式。
步骤四：工艺验证在工艺流程设计完成后，需要进行工艺验证，即对设计的工艺流程进行实际生产测试。
通过工艺验证，可以验证工艺流程的可行性和有效性，并根据测试结果进行调整和优化。
步骤五：工艺优化在工艺流程验证的基础上，可以对工艺流程进行进一步的优化。
通过分析工艺验证的结果和生产效果，发现并解决问题，提高生产效率和产品质量。
工艺流程设计分解
1
1. 概述 2. 工艺流程设计的分类 3. 工艺流程设计 4. 计算机辅助流程设计
2
4.1 概述
工艺流程设计与依此而确定的车间布置是决定整个车间(装置) 基 本面貌的关键性步骤, 对设备设计和管道设计等单项设计也起着 决定性的作用。
工艺流程设计的任务包括两部分。 (1) 确定以下各项内容:
6
பைடு நூலகம்
2. 工艺流程设计应考虑的问题
设计工艺流程是一项复杂的技术工作, 需要从技术、经济、社会、 安全和环保等多方面进行综合考虑。其中应特别注意如下问题:
(1) 技术的成熟程度: 是流程设计首先应考虑的问题；
(2) 及时采用新技术和新工艺, 但要注意技术的可靠性；
(3) 流程的可操作性、可控制性： 1) 尽量采用能使物料和能量有高利用率的连续过程； 2) 反应物在设备中的停留时间既要尽可能得短, 又要使之反应完全； 3 )维持各个反应在最适宜的工艺条件下进行, 多相反应尽可能增大
1) 确定采用多少生产过程(或工序) 来构成由原料制得产品的全 过程, 以及每个生产过程(或工序) 之间如何连接;
2) 确定每个生产过程(或工序) 的具体任务, 即物料通过该生产 过程发生什么物理变化、化学变化和能量变化;
3
3) 确定由什么设备来完成每一个生产过程及各设备的操作条件; 4) 确定控制方案、选用合适的控制仪表; 5) 确定“三废”治理和综合利用方案; 6) 确定安全生产措施, 例如设置安全阀、阻火器、事故储槽, 危 险状态下发出信号或自动开启空阀、或自动停车连锁等。 (2 ) 在工艺流程设计的不同阶段, 绘制不同的工艺流程图。
7
2. 工艺流程设计应考虑的问题 (4) 投资和操作费用: 1) 多采用已定型生产的标准型设备, 以及结构简单和造价低廉的
工艺流程设计步骤解析
第二节 工艺流程设计方法与步骤
（一） 生产方法和工艺流程的选择原则 （1）先进性 技术上的先进和经济上的合理可行。 （2）可靠性 生产方法和工艺流程是成熟可靠。 （3）结合国情 ①消费水平及各种化工产品的消费趋势。 ②机械设备及电气仪表的制造能力。 ③化工原材料及设备用金属村料的供应情况。 ④环境保护的有关规定和化工生产中三废排放情况。 ⑤劳动就业与化工生产自动化水平的关系。 ⑥资金筹措和外汇贮备情况。
原料价格受其供求关系变化的影响很大，要根据供 求关系对将来的价格进行预测。
（3）合理性：这主要是指对资源的综合利用是否合理 。例如煤、石油和天然气为主要起始原料的合理利用问 题：在选择原料路线时，适当提高化工用煤的比例；油改 煤，以节约石油消耗是合理的。
➢工艺技术路线的选择
采用一定的原材料生产某种产品，可能有多种 生产方法，每种生产方法所使用的生产设备、生产 工具和工艺制造过程各不相同，也就是说，有不同 的工艺技术路线。
2、在流程设计的不同阶段,绘制不同的工艺流程图 。
（三）工艺流程设计的成果
1、工艺流程图
(1)方框流程图:在技术路线选定后,工艺流程进行概念设计时 完成的一种流程图、不列入设计文件。 (2)方案流程图:是一个半图解式工艺流程图,供化工计算时使 用,不列入设计文件。 (3)工艺物料流程图和带控制点工艺流程图:列入初步设计阶 段的设计文件中。 (4)管道仪表工艺流程图(PID): 表示全部工艺设备、物料管 路、阀门、设备的辅助管路和控制仪表的图例、符号等。列 入施工图设计阶段的设计文件中。
(1)确定采用多少生产过程(或工序)来构成由原料制得产品的全过程 ，以及每个生产过程(或工序)之间如何连接; (2)确定每个生产过程(或工序)的具体任务,即物料通过时要发生什么 物理变化、化学变化和能量变化; (3)确定由什么设备来完成每一个生产过程以及各设备的操作条件; (4)确定控制方案、选用合适的控制仪表; (5)确定三废治理和综合利用方案; (6)确定安全生产措施,例如设置安全阀、阻火器和事故贮槽,危险状 况下发出信号、或自动开启放空阀或自动停车联锁等。
