紫外线火焰检测器ZWJ说明书
火焰光度计使用方法
火焰光度计使用方法火焰光度计是一种测量金属样品中元素含量的仪器，广泛应用于冶金、化工、环保等领域。
本文将介绍火焰光度计的使用方法，包括仪器准备、样品制备、测量步骤、数据处理等方面。
一、仪器准备1. 火焰光度计主机火焰光度计主机包括光学系统、电子系统和控制系统。
在使用前，应检查仪器是否正常，如电源、光源、光电倍增管等是否正常工作。
2. 样品烘干器样品烘干器用于将样品中的水分蒸发，以便于后续处理。
烘干器应保持干燥和清洁，以避免样品受到污染。
3. 样品制备设备样品制备设备包括样品研磨机、样品压片机等。
在使用前，应检查设备是否正常工作，并按照操作说明进行操作。
4. 样品样品应保持干燥和清洁，以避免受到污染。
样品的选择应根据分析要求进行，如元素种类、含量范围等。
二、样品制备1. 样品研磨将样品研磨成细粉末，以便于后续压片和烘干。
样品研磨时应注意避免样品受到污染和氧化。
2. 样品压片将研磨后的样品压成均匀的片状，以便于后续烘干和测量。
压片时应注意避免样品受到污染和氧化。
3. 样品烘干将压片后的样品放入样品烘干器中，烘干至完全干燥。
烘干时应注意温度和时间的控制，以避免样品受到过度烘干和烧焦。
三、测量步骤1. 仪器调试打开火焰光度计主机，进行仪器调试。
包括光源调节、光学系统调节、电子系统调节等。
2. 样品放置将烘干后的样品放置在样品台上，调整样品台的位置和高度，以保证样品能够被光线照射。
3. 火焰点燃点燃火焰，并调节火焰的大小和位置，以保证样品能够被充分照射。
4. 测量数据开始测量，并记录数据。
测量时应注意保持火焰的稳定和样品的位置不变。
四、数据处理1. 数据分析将测量得到的数据进行分析，包括计算元素含量、误差分析等。
分析时应注意数据的准确性和可靠性。
2. 结果报告将分析结果进行总结和报告，包括元素含量、分析方法、误差范围等。
报告应具有科学性和可读性。
总之，火焰光度计是一种重要的分析仪器，其使用方法需要严格遵守操作规程和操作说明。
火焰光度计作业指导书

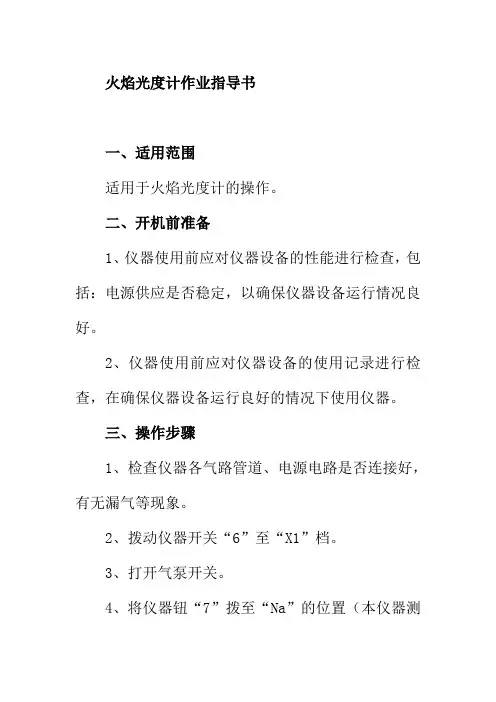

火焰光度计作业指导书
一、适用范围
适用于火焰光度计的操作。
二、开机前准备
1、仪器使用前应对仪器设备的性能进行检查，包括：电源供应是否稳定，以确保仪器设备运行情况良好。
2、仪器使用前应对仪器设备的使用记录进行检查，在确保仪器设备运行良好的情况下使用仪器。
三、操作步骤
1、检查仪器各气路管道、电源电路是否连接好，有无漏气等现象。
2、拨动仪器开关“6”至“X1”档。
3、打开气泵开关。
4、将仪器钮“7”拨至“Na”的位置（本仪器测
定程序要求先测定Na元素后测定K元素），黄色“钠”指示灯“9”亮。
5、调整空气调节钮“17”，使压力表“13”指示为0.4kgf/cm2。
6、打开液化石油气罐阀门。
7、按下点火按钮“1”，同时缓慢旋动可燃气调节钮“18”（顺时针为关，逆时针为开），直至“GAS”指示灯“10”亮即表示煤气已点燃。
8、将吸液管插入水中冲洗，并缓慢调节可燃气调节钮“18”，从火焰观察窗“2”中观察火焰应呈蓝色稳定状态，其焰心高度应调至6～8，以不出现黄色焰苗为准，再调节仪器零点调节钮“5”，使表头“11”指示为“0”。
9、按照“Na”、“K”离子测定方法进行测定。
10、本仪器灵敏度较高，使用器皿、量器要求清洁，操作时必须采用相同的操作条件，准确稀释样品
及标准溶液，加样、加水的吸管要求准确，使用前必须经过校准，以保证测试结果的准确性。
11、测试结束后，用水吸入三至五分钟，冲洗雾化系统，以保证系统的清洁，防止堵塞影响下次测定。
然后依次关闭：液化石油气阀、气泵开关和仪器开关。
将仪器及工作台擦拭干净。
紫外检测仪说明书
紫外检测仪说明书1、原理紫外吸收检测器简称紫外检测器（ultraviolet detector，UVD），是基于溶质分子吸收紫外光的原理设计的检测器，其工作原理是Lambert-Beer定律，即当一束单色光透过流动池时，若流动相不吸收光，则吸收度A与吸光组分的浓度C和流动池的光径长度L成正比。
物理上测得物质的透光率，然后取负对数得到吸收度。
大部分常见有机物质和部分无机物质都具有紫外或可见光吸收基团，因而有较强的紫外或可见光吸收能力，因此UVD既有较高的灵敏度，也有很广泛的应用范围，是液相色谱中应用最广泛的检测器。
紫外检测器的波长范围是根据连续光源（氘灯）发出的光，通过狭缝、透镜、光栅、反射镜等光路组件形成单一波长的平行光束。
通过光栅的调节可得到不同波长。
波长范围应该是根据光源来确定的，不同光源波长范围也不一样。
光波根据光的传播频率不一样而划分的。
紫外的测量范围一般为0.0003---5.12（AUFS)，常用为0.005---2.0（AUFS)。
紫外光的范围一般指200-400 nm。
吸收度单位AU (absorbance unit) 是相当于多少伏的电压，范围的大小应该适中较好，实际工作中一般就需要1AU 左右。
核酸蛋白检测仪*工作原理所有紫外吸收检测器工作原理都是基于光的吸收定律---朗伯-比耳定律。
光源经220nm、254nm、280nm、340nm等干涉滤色片提供单色光作为检测核酸、蛋白、酶、多肽的光源。
具体工作原理正如该定律指出，当一束单色光(λ)辐射通过稀浓度物质溶液时，如果溶剂不吸收光，则液体的吸光度与吸光物质的浓度和光经过溶液的距离成正比。
其关系式为：A(λ)=a(λ)bcA=-LgT=Lg1/T核酸蛋白检测仪*操作步骤⑴、在仪器使用前，首先连接好所需配套仪器：层析柱、恒流泵、自动部分收集器、记录仪(色谱工作站)。
将各类插头与插座接妥(220V电源)。
⑵、按下检测仪ON电源开关，电源指示灯亮，说明整台仪器电源开始工作，然后观察光源指示灯，如果亮了，表示光源已开始工作，整台仪器可进入工作状态，将检测仪波长旋钮旋到所需波长刻度上，把量程旋钮拨到100%T档(仪器预热20分钟，待基线平直后可加样测试)。
火焰探测器安装使用说明书
（安装、使用产品前，请先阅读本手册）A710系列火焰探测器设计手册上海翼捷工业安防技术有限公司上海安誉智能科技有限公司2008.10一、工作原理1.火焰特征1.1火焰辐射特征火焰燃烧过程释放出紫外线、可见光、红外线，其中红外部分可分为近红外、中红外、远红外三部分。
阳光、电灯、发热物体等均有热辐射，其辐射光谱随物体不同而不同，辐射光谱可能包括紫外线、红外线、可见光等1.2光谱如上图所示，自然界中按不同范围的波长分为紫外部分和红外部分，燃烧物体对应其不同波长的光谱，发出不同程度的辐射。
1.3火焰闪烁特征火焰的闪烁频率为0.5Hz – 20Hz热物体、电灯等辐射出的紫外线、红外线没有闪烁特征2.探测器工作原理2.1紫外火焰探测器2.1.1基本原理通过检测火焰辐射出的紫外线来识别火灾2.1.2紫外光谱0.18um-0.4um（180nm-400nm）太阳光中小于300nm的紫外线基本被大气层全部吸收，到达地球表面的紫外线都大于300nm2.1.3紫外探测的优缺点优点：反应速度快缺点：易受干扰2.1.4紫外火焰探测原理选用180nm-260nm的紫外传感器，对日光中的紫外线不敏感2.2双波段红外火焰探测器2.2.1基本原理通过检测火焰辐射出的红外线来识别火灾2.2.2红外光谱红外线按照波长分为近红外、中红外、远红外空气中的气体（如CO、CO2等）对特定波长的红外线具有强烈的吸收作用2.2.3双波段红外火焰探测原理选用两个波长的热释电红外传感器，来检测火焰辐射的红外线一个波长的热释电红外传感器用于检测含碳物质燃烧释放CO2引起的特定波长红外光谱的变化；一个波长的热释电传感器用于检测红外辐射的能量。
两个不同波长的传感器向结合，有效区分发热体而非火焰释放的红外线，避免误报警。
2.3三波段红外火焰探测器2.3.1基本原理通过检测火焰辐射出的红外线来识别火灾。
2.3.2红外光谱红外线按照波长分为近红外、中红外、远红外。
火焰光度计使用方法
火焰光度计使用方法火焰光度计是一种用于测试燃烧器火焰亮度的仪器，可用于燃烧器的性能评估和调整。
本文将介绍火焰光度计的使用方法，包括准备工作、测试步骤、数据记录和分析等方面。
一、准备工作1. 确定测试场地：测试场地应该远离易燃物品，通风良好，无干扰光源。
2. 确定测试设备：需要准备火焰光度计、点火器、燃气源、电源等设备。
3. 确定测试对象：需要测试的燃烧器类型、燃料类型、燃烧器工作状态等。
4. 确定测试参数：包括测试时间、测试距离、测试环境温度等。
5. 确定测试人员：需要有专业人员进行测试，确保测试结果准确可靠。
二、测试步骤1. 准备工作：将测试设备放置在测试场地中心位置，保证测试距离符合要求，点火器和燃气源应该处于测试设备的正前方。
2. 点火：按照燃烧器的操作说明进行点火，确保火焰稳定燃烧。
3. 测量：将火焰光度计对准燃烧器火焰，按下测量键，记录测量结果。
4. 重复测试：重复以上步骤，至少进行三次测试，取平均值作为最终测试结果。
5. 记录数据：将测试结果记录在测试表格中，包括测试时间、测试距离、测试环境温度、测试结果等信息。
三、数据记录和分析1. 数据记录：将测试结果记录在测试表格中，包括测试时间、测试距离、测试环境温度、测试结果等信息。
2. 数据分析：根据测试结果进行数据分析，包括火焰亮度、火焰颜色、火焰形状等方面，以评估燃烧器的性能和调整燃烧器的工作状态。
3. 数据比对：将测试结果与标准值进行比对，以判断燃烧器的性能是否符合要求。
四、注意事项1. 注意安全：测试场地应该远离易燃物品，测试人员应该遵守安全操作规程，确保测试过程安全。
2. 注意环境：测试环境应该通风良好，避免干扰光源，确保测试结果准确可靠。
3. 注意质量：测试设备应该具有高质量和稳定性能，以保证测试结果准确可靠。
4. 注意维护：测试设备应该进行定期维护和检修，以保证设备性能和测试结果的准确可靠。
总之，火焰光度计是一种重要的测试仪器，可以用于评估燃烧器的性能和调整燃烧器的工作状态。

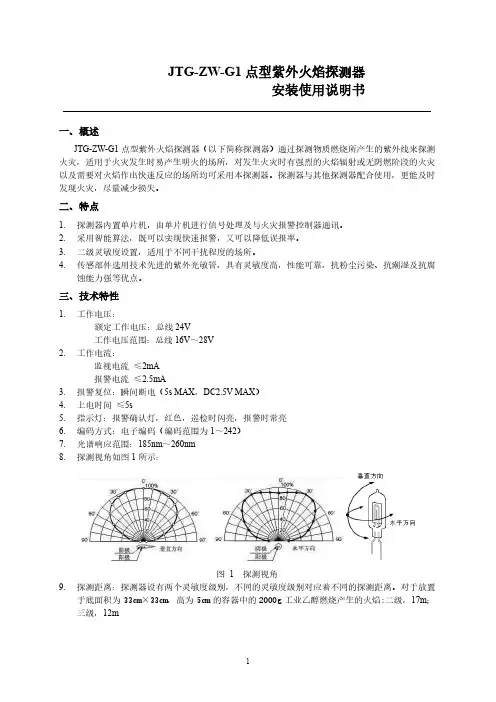

JTG-ZW-G1点型紫外火焰探测器安装使用说明书
JTG-ZW-G1点型紫外火焰探测器安装使用说明书一、概述JTG-ZW-G1点型紫外火焰探测器（以下简称探测器）通过探测物质燃烧所产生的紫外线来探测火灾，适用于火灾发生时易产生明火的场所，对发生火灾时有强烈的火焰辐射或无阴燃阶段的火灾以及需要对火焰作出快速反应的场所均可采用本探测器。
探测器与其他探测器配合使用，更能及时发现火灾，尽量减少损失。
二、特点1.探测器内置单片机，由单片机进行信号处理及与火灾报警控制器通讯。
2.采用智能算法，既可以实现快速报警，又可以降低误报率。
3.二级灵敏度设置，适用于不同干扰程度的场所。
4.传感部件选用技术先进的紫外光敏管，具有灵敏度高，性能可靠，抗粉尘污染、抗潮湿及抗腐蚀能力强等优点。
三、技术特性1.工作电压：额定工作电压：总线24V工作电压范围：总线16V～28V2.工作电流：监视电流≤2mA报警电流≤2.5mA3.报警复位：瞬间断电（5s MAX，DC2.5V MAX）4.上电时间≤5s5.指示灯：报警确认灯，红色，巡检时闪亮，报警时常亮6.编码方式：电子编码（编码范围为1～242）7.光谱响应范围：185nm～260nm8.探测视角如图1所示：图 1 探测视角9.探测距离：探测器设有两个灵敏度级别，不同的灵敏度级别对应着不同的探测距离。
对于放置于底面积为33cm×33cm，高为5cm的容器中的2000g工业乙醇燃烧产生的火焰:二级，17m；三级，12m10.线制：控制器二总线，无极性11.使用环境：温度：－10℃～＋55℃相对湿度：相对湿度≤95%，不凝露12.外形尺寸：直径：103mm，高：53.5mm（带底座）直径：100mm，高：41mm（不带底座）13.外壳防护等级：IP2114.壳体材料和颜色：ABS，象牙白15.重量：110g16.安装孔距：45mm～75mm四、结构特征与工作原理1.探测器结构示意图如图2所示。
探测器内置单片机，完成信号拾取及火警判断功能。
紫外光火焰检测器
β1。 5.1.2.3 根据图四的三角关系计算出当 X=200mm，β=0°时水平距离最
小值 H2。 5.1.2.4 根据（H1，H2）范围和燃烧器实际位置确定水平距离 H0、β0，β 0 值越大越好，越不易偷窥其它燃烧器火焰。 5.1.3 火检探头的安装步骤：
5.1.3.1 在探测孔内预埋火检探头导管，导管内径应不小于ф42，导管
紫外光火焰检测器
使用说明书
安装、使用产品前，请阅读使用说明书
1、概述
JNHT-3 型火焰检测器是根据电力部有关标准和规范，总结和吸收国
内外同类产品的经验，采用 UV 探测技术设计制造的一种紫外光式炉膛火
焰检测装置。它采用了最新型的紫外感光元件，具有灵敏度高，操作方
便，性能可靠，寿命长等优点。它可长期连续地检测各种燃气锅炉的火
火焰检测器带有 4～20mA 强度输出，此输出在出厂时已调好，如需 校正，需旋下火焰处理器后部（带接线端子）的两个螺钉。见下图：
拆下螺钉后，从前面将电路板拉出，可以看到电路板上有一个电位 器。在探头前端完全无火的状态下，调整此电位器，将电流输出调至 4mA。 （顺时针调节增大，逆时针调节减小）。
6
6 故障分析及排除方法
内端应缩入锅炉内壁 100mm 左右，外端应伸出炉外保温层。
5.1.3.2 将专用法兰盘焊接在导管外端，然后将探头插入导管内，插入
深度以探头头部不超出导管内端为宜,再用专用法兰固定。
5.1.3.3 将冷却风管与探头联结起来。
5.2 处理器的安装
处理器应水平或垂直安装，用螺钉、螺母固定。
5.3 接线
处理器和探头间按照图五正确接线。
5
UV 管自激，逆时针缓慢调整，灵敏度减小，直至“着火”指示灯熄灭为 止。 5.6.3 精确调整 5.5.1、5.5.2 两项，直至检测器能正确检测目标火焰的 建立和熄灭。 5.6.4 若检测器未能正确检测目标火焰的建立和熄灭，调整回出厂预设 值后，再进行 5.5.1、5.5.2 两项，直至检测器能正确检测目标火焰的建 立和熄灭。 5.6.5 输出电流调节
紫外检测器使用说明书-液相色谱仪.
目录第四部分紫外检测器前言 (1)1、安全操作注意事项 (2)1.1 仪器使用的环境条件 (2)1.2 日常使用与维修工作中的安全警示 (2)1.3 液流管路与流动相使用的注意事项 (2)2、紫外检测器性能与技术指标 (4)2.1 基本技术指标 (4)2.2 仪器的电源保险丝、模拟输出讯号、遥控启动和数据通信接口 (4)3、紫外检测器的安装 (7)3.1 基本液相色谱系统配置 (7)3.2 液流管路的连接 (8)3.3 电源和控制电缆的连接 (10)3.4 机内微电脑自行控制的色谱系统 (10)4、紫外检测器的操作 (12)4.1 工作状态模式 (12)4.2 参数设置模式 (12)5、维护与检修 (15)5.1 维修前的准备 (15)5.2 现象与故障原因 (16)5.3 流通池的清洗、更换和清污处理 (16)5.3.1 流通池内附留污物的冲洗 (16)5.3.2 流通池的更换 (17)5.3.3 流通池的去污处理 (18)5.4 氘灯的更换 (19)5.4.1 氘灯下卸操作 (20)5.4.2 新氘灯的安装 (21)5.4.3 氘灯光轴的调整 (21)5.5 更换保险丝 (22)前言紫外检测器采用了本公司发明的多项专利技术。
平行双锥孔流通池，提高了光通量、降低了噪声和漂移。
光学系统采用精密定位结构和热隔离技术，提高了光学系统的精确度和热稳定性。
机内具有微电脑控制，可进行系统控制和数据数字化处理。
数字化讯号输出提高了抗干扰能力并降低了信号畸变，避免了二次转换误差。
紫外检测器和高压恒流泵能很方便地与专用色谱工作站联机。
工作站图形化界面能同时控制多达四台高压恒流泵以及紫外检测器，实现多元高压梯度洗脱和波长扫描等功能。
优良的数字化处理能力可实现多种定性、定量分析；建立标准曲线及峰的处理；色谱数据的储存、建立数据库等。
紫外检测器与高压恒流泵可由机内的微电脑设置参数并控制运行。
紫外检测器测量的光吸光度输出讯号可由色谱数据处理机进行液相色谱定波长吸收的定性、定量分析。
针焰试验仪使用说明书
上海和晟仪器科技有限公司SHANGHAI HE SHENG INSTRUMENT co.,ltd产品保修承诺尊敬的用户：您好!承蒙您惠购使用本公司产品，谨致谢意!在以后的日子里，我们会为您提供优良的售后服务，尽力确保及时解决您的问题。
为了保护您的合法权益，免除您的后顾之忧，我公司特向您作出下述说明：1、产品保证开箱合格，购买后一周内（凭发票日期）发现严重质量问题，经本公司技术部门或授权经销商机构确认后可提供免费更换。
2、设备箱体上产品标签请妥善保存。
设备出厂一年内实行免费保修(易损件除外)，一年后，我们仍免费为您维修维护设备，如下更换零配件只需收取成本费用。
3、产品出现故障时，请将故障现象及参数详细记录，并传真(或电话)至本部服务部门，本部将在二十四小时内答复您并确认后续的服务进程。
安全警告尊敬的用户：您在使用仪器的过程中可能涉及以下项目请注意：一、请务必阅读相关标准和设备使用说明书后再使用设备!二、使用规定的电压，仪器用电应有接地线。
三、测试样品时，某些材料会释放有毒有害气体。
建议检测应在通风橱内进行，并做好人体防护。
四、严禁接入与设备不相符的其他任何气体!!!使用液化气、天然气、煤气等燃气源时，各管路接口不应漏气，通气管老化应及时更换。
五、试验室严禁出现试验所需以外的易燃易爆品！六、试验时操作人员不能离开试验现场。
七、试验时，试验人员请注意防止高温烫伤！八、计算机控制的设备应防止病毒的侵袭。
九、实验室需配备灭火器材。
十、试验结束时应关闭所有电源、气源。
十一、试验结束后请务必清理试验残留或滴落物!以免残留或滴落物累积造成意外！一、概述HS-ZR-1触摸屏控制款针焰燃烧试验机，是根据标准GB4706.1-2005以及GB5169.5《试验火焰针焰试验方法装置、确认试验方法和到则》中关于针焰燃烧试验的规定而研制的，完全满足国家标准及相关UL、IEC标准的新型综合设备。
除设备本身大功能的独创性外，设备采用全彩七寸触摸操作显示屏，试验轻松高效。
紫外火焰探测器技术规格书
Aegis 上海安誉设计文件A705/UV 点型紫外火焰探测器技术规格书1概述本规格书描述了A705/UV 点型红外火焰探测器的主要技术规格，包括（但不限于）产品功能、技术参数、软件、硬件和光学系统的组成、安装调试、使用和维护方法等。
本规格书根据 A705/UV 设计文件编制，随着技术进步和产品应用实践，安誉将在国家标准和 3C 管理相关规则限定的范围内对产品进行持续改进，使产品能够持续的满足用户的需求。
一旦实施产品改进，安誉有权修订和更新本规格书。
请关注本规格书最新版本。
2产品功能和组成A705/UV 可应用于需要对火焰实施监控的场所，快速发现可能引起火灾的燃烧火焰，及时发出火灾警报。
A705/UV 使用冷阴极紫外光电管将火焰燃烧参数转换为电脉冲信号，之后将信号输入工业计算芯片进行运算和处理，配合 UVdetecter@anysafe 专用智能控制软件，可以及时发出火灾警报。
A705/UV 采用铝压铸隔爆壳体，具有良好的防爆和防护特性，耐腐蚀、抗老化，可以长期工作于室内、室外以及各种特殊的工业场所。
设计文件3技术参数●故障继电器，故障时动作，输出触点 1A@30VDC 1A@250VAC●串行通讯接口3.3探测性能和保护范围说明：1、上图的中轴线代表与探测窗口垂直；2 、上图显示 100% 位置为最大探测距离D(max),各个角度的探测距离可由图上黑3、色边缘部分的百分比乘以 D(max)计算得出；4、各类环境下的最大探测距离 D(max)详见左表：3.4环境参数项目规格工作温度-10℃ —+55℃工作湿度≤95%HR，无结露储存温度-20℃ —+60℃●用户设置（缺省默认出厂设置）：报警阈值、报警延迟时间。
●工厂功能：维护、标定、补偿参数信息、合格标识、软件版本、产品ID 等。
需专业人士操作和密码授权4主要电路及软件电路部分主要包括传感器、DC/DC 变换器、隔离器放大器、工业处理单元、外围驱动电路、电源和 EMC 电路等。
焚烧炉火焰监测器说明
ZQ-102型紫外线火焰监测器说明书ZQ-102型紫外线火焰监测器，用于燃气、燃油工业燃烧器的火焰监测，该监测器只对产生的紫外线敏感，对灯光和炉膛高温辐射无反应，抗干扰性强。
一、功能：控制点火装置自动点火，点火同时自动打开燃料阀。
在设定时间内没有点燃，控制器自动关闭燃料阀并报警，如点火成功则保持燃料正常供应。
二、主要技术参数1.电源200/240V 50/60HZ2.火焰检测UV传感器3.检测响应时间≤0.2秒4.光谱响应范围190/280nm5.传感器与控制器连线≤20米6.检测对象燃气、燃油三、壳体ABS工程塑料1．体积155×90×55mm2．安装尺寸135×52mm 安装孔4~Ф5：探头安装孔Ф18，通风冷却。
四、接线端线子下如图所示：ZQ-102紫外线火焰监测器1.电源火线2.电源零线2.3.4.与UV传感器电缆2.3.4.线号依次连接5.6.输出220V.AC接高能点火装置6.7.输出220V.AC接燃料电磁阀8.9.无源常开触点，有火焰石翻转9.10.无源常闭触点，有火焰石翻转五、安装1.探头安装ZQ-102 紫外线火焰监测器是一种非接触式火焰监测器。
用户安装时请将探头对准火焰。
探头使用的最高温度为80℃，用户在燃烧器或其他高温设备上使用时，探头前的检测通道必须通风冷却。
检测通道直径不小于Ф18，探头的安装螺纹为M20×1.5。
根据有关规定，监测灵敏距离为0.5米，（在检测通道为Ф18的情况下），但监测距离会随着火焰辐射强度和检测通道的增大而增大，但最大距离不能超过2米。
2.调试为了提高监测灵敏度，传感器电缆不应与其他电源线或信号线混合在一起。
ZQ-102紫外线火焰监测器在出厂时已调试好，一般情况下安装即可使用。
如果探头据监测器过远，布线引起的分布电容过大时，在无火焰的情况下显示有火，请打开模块，反时针缓慢调节模块中间的匹配电位器，直到绿色指示灯灭，继电器释放为止，模块调试好，调试好后，盖上模块盖。
火焰检测器使用说明
HJ10火焰检测器HJ10火焰检测器体积小、重量轻，采用八脚继电器安装形式，安装方便、快捷，适用于需要密集火检的场合。
具有性能优良、灵敏度高，工作稳定可靠等特点，可以实现火焰检测，熄火保护等功能，广泛应用燃气、燃油系统需要火焰检控的场合，是安全用气（油）的必备仪表。
一、原理框图传感器信号经信号处理电路处理，送比较电路进行判别，将结果送至输出电路，输出并指示。
1、着火响应时间：≤0.5秒2、熄火响应时间：0.5 ~ 5秒可调3、输出方式：继电器触点（无源）1A4、外形尺寸：48×48×100mm 开孔尺寸：45×45mm三、接线及紫外光敏管总成：仪表不带紫外光敏管总成，用户需要另购。
紫外光敏管总成的两根引出线不能短路或漏电，若短路或漏电会烧坏仪表及光敏管。
紫外光敏管前端与燃烧器连接管应有冷风吹扫，以降低紫外光敏管的温度，减少灰尘蒙在透紫玻璃上，延长光敏管的使用寿命。
若火焰较大，请加长光敏管总成与燃烧器的连接管。
JH02—A2火焰检测器JH02—A2火焰检测器系本公司JH02—A型火焰检测器的更新换代产品，其传感器为探棒式（离子棒）。
更新换代后的火焰检测器体积比原来的要小，结构紧凑、外形美观、检测可靠，按装使用方便，并且可以仪表面板式（按装在仪表屏上）和继电器二用（按装于仪表箱内），特别适用需要密集火焰检测的场合。
JH02—A2火焰检测器不但有火焰指示，而且有一组常开、常闭触点输出，供用户扩展使用。
一、主要技术指标1、着火响应时间：≤0.5秒2、熄火响应时间：0.5~5秒可调3、输出方式：继电器触点（无源）3A4、面板尺寸：52×104（竖式，宽×高）5、开孔尺寸：46×78（用于面板式按装）6、外形尺寸：52×104×118（连8脚插座）二、按装与使用1、按仪表面板及继电器座子上表示的正确接线。
（继电器座子见图一）2、“探棒”要接触火焰，“探棒地”一定要可靠接地（如不接地会检不到火），若火焰喷射时，由于燃烧介质压力引起火焰脱离管道口，则应用耐高温的金属材料将火焰尾部与管道连接起来，以保证火检的正确性。
火焰检测器使用手册说明书
This document is FD User Manual/2003/Issue 1Flame DetectorUser ManualGeneralDescriptionThe flame detector is designed for use where open flaming fires may be expected. It responds to thelight emitted from flames during combustion. The detector discriminates between flames and otherlight sources by responding only to particular optical wavelengths and flame flicker frequencies. Thisenables the detector to avoided false alarms due to such factors as flicking sunlight.Electrical ConsiderationsThe flame detector can be connected in many different electrical configurations depending on theapplication. The detector requires a 24Vdc (14Vmin. to 30Vmax.) supply to operate. The detector canbe connected as a two-wire loop powered device increasing its supply current to signal that a flamehas been detected. See Fig 8. The supply connections to the detector are polarity sensitive.Also available are volt free contacts from two internal relays RL1 (Fire) and RL2 (Fault or pre-alarm).Using the relay contacts connected in a four-wire configuration the detector status can be signalledback to control equipment. See Fig 9.Removing the detector front cover provides accesses the detector terminals and configuration DILswitch. See Fig.4.Information in this guide is given in good faith, but the manufacturer cannot be held responsiblefor any omissions or errors. The company reserves the right to change the specifications ofproducts at any time and without prior notice.Alarm Response ModesThe detector is normally configured to latch into an alarm state when a flame is detected. The supplyto the detector has to be broken in order to reset the detector.The configuration DIL switch within the detector can be set to place the detector into a non-latchingmode. The detector can then also produce proportional analogue current alarm signals i.e. 8-28mA or4-20mA. In non-latching mode the detector only produces an alarm signal when a flame is in viewresetting itself to normal when the flame has gone.• • • • • • • Application for Flame DetectorsFlame detectors are used when detection is required to be:Unaffected by convection currents, draughts or wind Tolerant of fumes, vapours, dust and mist Responsive to a flame more than 25m away Fast reactingThe detector is capable of detecting the optical radiation emitted by burning material even non-carbonaceous materials. e.g. HydrogenNumerous other potential fire sources can be detected such asLiquids Solids Gases ● Aviation Fuels (kerosene) ● Coal ● Butane ● Ethanol ● Cotton ● Fluorine ● Methylated Spirits ● Grain & Feeds ● Hydrogen ● n-Heptane ● Paper ● Natural Gas ● Paraffin ● Refuse ● Off Gas ● Petrol (gasoline) ● Wood ● PropaneTypical applications examples are:● Agriculture ● Coal handling plant ● Pharmaceutical ● Aircraft hangars ● Engine rooms ● Power plants ● Atria ● Generator rooms ● Textiles ● Automotive industry ● Metal fabrication ● Transformer stations - spray booths ● Paper manufacture ● Waste handling - parts manufacture ● Petrochemical ● WoodworkingApplications and Locations to Avoid:● ambient temperatures above 55°C ● large IR sources – heaters, burners, flares ● close proximity to RF sources ● obstructions to field of view ● exposure to severe rain and ice ● sunlight falling directly on the detector optics ● large amounts of flickering reflections ● spot lighting directly on the detector opticsQuantities Required and Positioning of DetectorsThe number of detectors required and their position depends on:the anticipated size of the flamethe distance of the flame from the detector the angle of view of the flame detectorThe flame detector is designed to have a class 1 performance as defined in BS EN54-10:2002 on the high sensitivity setting. That is the ability to detect an n-heptane (yellow) fire of 0.1m² or methylated spirit (clear) fire of 0.25m² at a distance of up to 25m within 30 seconds.The detector can be set to have to a lower sensitivity setting equivalent to class 3 performance. Class 3 performance is defined as detecting the same size fires as for class 1 but at a distance of only 12m.Functional TestingWhen 24Vdc power is applied to the detector the green supply on indicator LED will illuminate. The fault relay RL2, if selected with the DIL switch, will energise and the contact between terminals 7 and 8 will close. If 24Vdc is applied to terminals 3 and 4 or terminal 3 is linked to terminal 1 the detector will perform a self-test. It does this by causing internal optical test sources to simulate the behaviour of flames and the detector will alarm. Alternatively a portable flame sensor test unit is available to generate simulated flame behaviour and test the detector a few metres in front of the detector. See Fig 12.Finally, provided it is safe to do so, carry out a flame test using a flickering flame source, such as a portable Bunsen burner. See Fig 13.A still non-flickering flame will not produce a response from the detector.Fig 12 Portable Flame Detector Test Unit Fig 13 Portable Bunsen BurnerService & RepairsServicing of the fire protection system should be carried out by competent persons familiar with this type of system, or as recommended by the local regulations in force. Only the manufacturer or equivalent authorised body may carry out repairs to the flame detectors. In practical terms this means that flame detector may be repaired only at the manufacturers factory.Fig 9 4 Wire Connection DiagramThe circuit shown above enables the flame detectors to interface with most type of fire alarm control systems. The fire relay RL1 is used to switch the required alarm load ‘R’ to generate a fire alarm signal. An end of line device ‘EOL’ mounted in the last detector provides the system with the ability to monitor the detector fault relay RL2 and the integrity of the interconnecting cables.InstallationIt is important that the detectors are installed in such a way that all terminals and connections are protected to at least IP20 with the detector cover fitted. The earth bonding terminals are provided for convenience where continuity of a cable sheath or similar if required.Adjustable mounting brackets and weather shields are available as shown below.Fig 10 Stainless Steel Adjustable MountFig 11 Stainless Steel Weather ShieldIn fact, the flame detector will detect fires at distances of up to 40 metres, but the flame size at such distances needs to be proportionally greater in order to be sure of reliable detection. Thus the yellow flickering flame that can be detected at 25m, provided that its size is not less than 0.1m², will have to be 0.4m² in order to be detected at 40metres.In a rectangular room the distance from the flame detector to the fire is calculated by the formula:Maximum distance = √ L² + W² + H²In the example shown in fig 1 the room in which the flame detector is to be installed measures 20m x 10m x 5m; the maximum distance from the detector to the flame will therefore be;Fig 1 Calculation of distance from detector to flameField of ViewThe flame detector has a field of view of approximately 90°, as shown in the diagram below.Fig 2 Conical field of view of the flame detectorFig 3 Detector Field of View PlotThe flame detector should be positioned at the perimeter of the room, pointing directly at theanticipated flame or at the centre of the area to be protected. If the detector cannot ‘see’ the whole of the area to be protected, one or more additional detectors may be required.The flame detector is not affected by normal light sources but should be positioned so that sunlight does not fall directly onto the viewing window.Detector Window ContaminationIt is important to keep the detector window clean and checks should be carried out at regular intervals – determine locally according to the type and degree of contamination encountered – to ensure optimal performance of the flame detector. Although the IR detectors can detect flames when the window is contaminated, there may be a reduction of sensitivity as shown in Table 1.Contamination Typical percentage of normal responseWater spray75%Steam 75%Smoke 75%Oil film 86% Salt water film 86% Dry salt deposits86%Table 1 IR Detector window contaminationUV/IR detectors are more susceptible to window contamination and must be kept clean.Connection Information-90°90°DetectorFig 8 Basic 2 Wire Connection DiagramThe simplest method of connecting the flame detector is in a 2-wire configuration as shown above. With a 24Vdc supply the current (i ) drawn by a detector/detectors can be monitored to determine the detector status. The DIL switches within the detector can be set to produce different current values (i ) to suit control systems.Detector Supply Currenti @ 24Vdc DIL Switch SettingNormal Quiescent Current Alarm (Fire) Current 1 2 3 4 Comment3mA 9mA 0 0 0 0 Lowest power configuration, RL1 only 4mA 20mA 0 0 1 0 For 4-20mA systems, no relays 8mA 14mA 1 1 1 0 Lowest power configuration & relays 8mA 20mA111For 4-20mA systems & relays 8mA28mA 1111Fire control panelsTable 4 Detector Supply & Alarm CurrentsIf the detector supply current falls below the normal quiescent current consumption then a fault is present. This could be simply an open circuit cable fault or a fault within the detector possibly due to the detector being taken over its rated temperature.Detectors can be connected in parallel increasing the overall quiescent current required. The alarm current signal will remain the same with the additional quiescent current drawn from other detectors.21Control Unit(Supplied by others)Flame Detector Single pair cable, also see note 1i++24Vdc Normal(Break supply to reset if detector set to latch)--NOTE 1Screened cable should be used with one end of the screen connected to earth. Also care should be taken not to run the detector cable next to power cables.Theory of OperationThe detector responds to low-frequency (1 to 15 Hz.) flickering IR radiation emitted from flames during combustion. IR flame flicker techniques enable the sensor to operate through a layer of oil, dust, water vapour, or ice.Most IR flame sensors respond to 4.3µm light emitted by hydrocarbon flames. By responding to 1.0 to 2.7µm light emitted by every fire all flickering flames can be detected. Gas fires not visible to the naked eye e.g. hydrogen may also be detected. The dual (IR²) and triple (IR³) IR photoelectric detectors, responding to neighbouring IR wavelengths, enable it to discriminate between flames and spurious sources of IR radiation. The combination of filters and signal processing allows the sensor to be used with little risk of false alarms in difficult situations characterised by factors such as flickering sunlight.Signal ProcessingThe detector views the flame at particular optical wavelengths. The more differing optical wavelength signals available the better the detector is at discriminating between flames and false optical sources. So although IR², IR³ and UV/IR² detectors can detect similar sized flames at the same distances, the UV/IR² detector willgive the greatest optical false signal immunity as it has the most diverse selection of optical wavelengths.The detector processes the optical signal information to determine if a flame is in view. This is achieved by comparing the signals with known flame characteristics stored within the detector.Fig 7 Block Diagram of the Detector Signal ProcessingIf the detector has interpreted the optical signals as a fire then it produces the required output responses. This will be in the form of supply current changes and the illumination of the red fire LED. The fire relay will also change state if required. The detector is constantly checking itself to ensure it is performing correctly. If a fault occurs the detector supply current will reduce, the fault relay will de-energise and the green supply LED will no longerilluminate constantly.FlameDetector InteriorFig 4 Detector with Front Cover removedElectrical ConnectionsThe flame detector has eight connection terminals as show in Fig 5. Removing the front cover of the flame detector accesses the connections. The cable is passed through the gland holes in the base of the detector.Fig 5 Electrical Connection TerminalsSupply ON (Green) - Steady if detector functioning correctly IR Optics -IR optical flame sensors & filtersFire (Red) - Indicates a FIRE detected Test (Yellow) - Indicates detector in test modeUV Optics (Option) -UV optical flame sensor if fittedDIL Switch -Select detector functionsConnection Terminals+IN -IN Test Input+R -RFLAME (N/O) Relay RL1FAULT (N/C) Relay RL2+24Vdc SupplyInputConnection Terminal DescriptionsTerminalNo. Mnemonic Function1 +IN Power Supply +V. +IN is the power supply input to the flame detectorand is normally 24Vdc with respect to terminal 2. The currentconsumption of detector can be monitored to determine the detectorstatus (Fault, Normal, Pre-alarm, Fire). If the detector is in latchingmode then this supply line must be broken in order to reset thedetector. A thermal fuse within the detector will blow and break the +INconnection if the detector operating temperature is exceeded.2 -IN Power Supply 0V. –IN is the return path for the detector supply current.-IN is also internally connected to terminal 4.3 +R Remote Detector Test Input +V. No connection to +R is necessary ifthe detector optical and circuit test feature is not required. If 24Vdc isapplied to terminals 3 and 4 the detector internal optical test sourceswill activate to simulate a flame. The detector yellow test LED willflicker to indicate an optical test is progress. The detector will thenalarm indicating that the test was successful.4 -R Remote Detector Test Input 0V. No connection to -R is necessary if thedetector optical and circuit test feature is not required.-R is internally connected to terminal 2.56 RL1Flame Relay RL1. This volt free contact is normally open (N/O) andonly closes when a flame has been detected. If the detector is inlatching mode (see DIL switch settings) the contact will remain closedonce a flame has been detected. Only when the detector supply +IN isbroken will the detector reset and the contact open once again. Thecontact can be changed to a normally closed (N/C) state by moving thelink on JP1 in the rear of the detector.Maximum relay contact ratings: Power=3W, Current=0.25Amp,Voltage=30Vdc. Resistive loads only.78 RL2Fault or Pre-alarm Relay RL2. This volt free contact is normally closed(N/C) if the detector has no faults and the supply voltage betweenterminals +IN and –IN is the correct value. If the detector mode ischanged (see DIL switch settings) this relay can be de-energised toreduce the detector current consumption. Alternatively RL2 can be setto provide a pre-alarm fire signal. The normal contact state can bechanged state by moving the link on JP2 in the rear of the detector.Maximum relay contact ratings: Power=3W, Current=0.25Amp,Voltage=30Vdc. Resistive loads only.Table 2 Connection Terminal Descriptions Selectable Detector Functions(DIL Switch Settings)Fig 6 DIL Switch with Detector Front Cover Removed (Normal factory settings shown)Selectable Functions DIL Switch Settings Relay RL2 Function: 1 2 RL2 off (No fault relay) – For lowest detector current consumption. 0 0 RL2 off, or UV pre-alarm, flame or electrical sparks detected. 1 0RL2 energised on IR pre-alarm0 1RL2 detector fault relay (Energised if detector powered and no faults) 1 ~ 1 Detector Supply Current (Detector Status): [-/ = see Output Mode below] 3 4 Low current mode, 3mA / 9mA (RL1 Only), 8mA / 14mA (RL1 & RL2) 0 0 Two-wire current signalling only. No relays operating. 4-20mA, 4/20mA 1 0 Two-wire current signalling 8-20mA, 8/20mA and both relays operating. 0 1 Two-wire current signalling 8/28mA and both relays operating. 1 ~ 1 Output Mode: 5(-) Proportional analogue supply current. Non-latching fire alarm signalling. (-) 0(/) Step change, supply current. Latching fire alarm signalling. (/) ~ 1 Response Time: 6 7Slowest ≈ 8s 0 0Medium ≈ 4s 1 ~ 0Fast ≈ 2s 0 1 Faster response times reduce the optical interference immunity. Very Fast ≈ 1s 1 1 Sensitivity: See EN 54-108Low Class 3 0High Class 1 ~ 1Factory settings ~Table 3 DIL Switch Settings。
