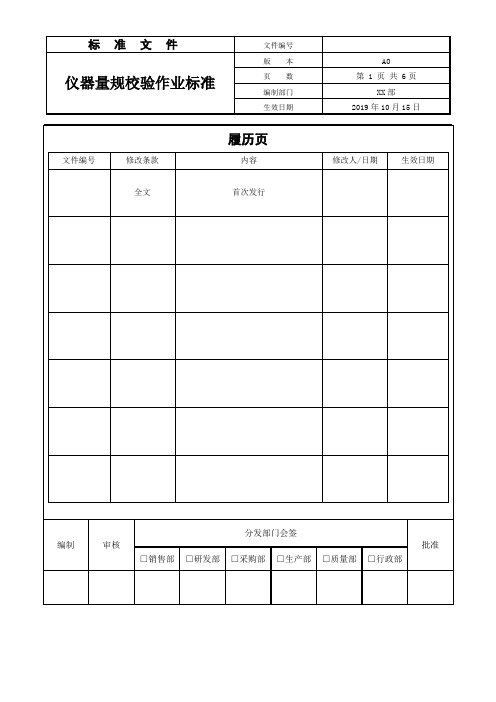

仪器量规校验作业标准

1 适用范围：本标准适用于本实验中心所有仪器及量规之校检作业。

2 目的：利用本实验中心之标准仪器、量规设备（追溯国家电量及量规二级标准），

校验全公司之量测仪器与量规是否符合要求，并让使用者明了该仪器、量规

之性能、状况，使本公司所使用之仪器、量规均维持在误差范围内，以确保

产品量测与品质稳定。

3 内容方法:

3.1 校验前注意事项：

3.1.1 校验人员应对需校仪器具相当之认识，并对仪器各按键功能及操作完全了解。

3.1.2校验人员测量高压仪器应戴绝缘手套。

3.1.3 待校仪器于校验前应热机30分钟，以确保其稳定性。

3.1.4 校验人员如有请假，在请假期间，其职务代理人必须为合格之仪器校正人员，以确

保校验之合理及准确。

3.2 校验周期及管制误差：

3.2.1厂内各仪器之校验周期及管制误差，除另有规定外，原则上依〔表一〕实施。

3.2.2仪器之精确度，如超出管制误差，必须于合格标签上注明，并加补正因素。

仪器管制标准（内校）

表一：

注:可以参照 XX仪器一览表 (内校)

3.1校正使用标准器：LCR METER HP-4284A

3.2校验方法与原理：选大、中、小容量之电容，分别以标准器测试之，再将此电容由待

校仪器之C.D档分别测量之，比较标准值与测量值间之误差，Cap计算相对误差，DF

值计算绝对误差。

3.3校验步骤：

3.3.1记录测试环境之温湿度等资料。

3.3.2归零检视

3.3.2.1开机后，检视仪器是否完成自检回到测量系统。

3.3.2.2将仪器打至R档，然后将输入端短路，按“ZERO”键做短路归零设定。

3.3.2.3将仪器打至C档，然后将输入端开路，按“ZERO”键做开路归零设定。

3.3.3电容检验：

3.3.3.1将Function 置于C。

3.3.3.2将输入端作开路归零。

3.3.3.3 Range 置于 Auto。

3.3.3.4选择频率为120Hz。

3.3.3.5选择适当的串、并联模式。（依据3.3.4项规定设定）。

3.3.3.6依序由大、中、小容量至受测Meter上量测。

3.3.3.7依序读取数值，与设定之标准值做比较并计算其误差百分比。

3.3.3.8依序记录各组之真值、测量值、误差百分比于记录表。

3.3.4串、并联型式设定：

3.3.

4.1容量10μF以上使用串联型式。

3.3.

4.2容量于10μF～0.01μF间，串并联型式皆可。

3.3.

4.3容量于0.01μF以下使用并联型式。

3.3.5测试电压有效值设定：Vrms值需取额定电压值之1000mV以下。

4. LC METER校验程序：

4.1校正使用标准器：DIGITAL MULTIMETER HP-974A

4.2校验方法与原理：以DIGITAL MULTIMETER 分别测LC METER 之V、A 档，比较

标准值与测量值间之误差。

4.3校验步骤：

4.3.1记录测试环境之温湿度等资料。

4.3.2电压检验：

4.3.2.1开机后，将DIGITAL MULTIMETER 之端子插入电压之插座，缓缓用旋纽将电

压上升，依序地读取数值，与设定之标准值做比较并计算其误差百分比。

4.3.2.2依序记录各组之真值、测量值、误差百分比于记录表。

4.3.3电流检验：

4.3.3.1将DIGITAL MULTIMETER 之端子串联1MΩ可调电阻，插入电流之插座，缓

缓用旋纽将电压上升，依序地读取数值，与设定之标准值做比较并计算其误

差百分比。

4.3.3.2依序记录各组之真值、测量值、误差百分比于记录表上。

5.万用表校验程序：

5.1校验使用标准器：

5.1.1 HP-974A

5.1.2自藕变压器

5.1.3限流电阻

5.2校正原理与方法：

5.2.1分别利用标准之直流电流源、电压源、电阻作为受校仪表之标准输入值，来检验

仪表之直流电流档、直流电压档、电阻档之准确度，并以此标准值来做误差修正。

5.2.2以自藕变压器作交流电流源，电压源以一高功率之限流电阻来抓取适当之电流、

电压，并由HP-974A与之串并联，由HP-974A之读值当标准值与受校仪表之读值

做比较，并做误差修正。

5.3校验步骤：

5.3.1记录测试环境之温湿度等资料

5.3.2仪表归零调整：

5.3.2.1指针式MULTIMETER：在未与标准器连接前，先行调整调节钮，使其指针

归零。

a.将档位打至欧姆档,用HP-974A量一组电阻值作为标准值记录于校验报告上,所

选值为受校表各档位中点值。

b.把受校表打至相应档位,先把两表笔短路调节归零旋钮作归零调节,且每换一个

档位必须重做此步骤。

c.用受校表打至各档位去测量相应之电阻,记录显示值于校验报告上。

d.DC/AC VOLTAGE的检验:把标准万用表与受校表打至电压档并联后接至电压源.选

取受校表电压档各中点值与标准表示值记录于报告上。

e.DC/AC CURRENT的校验:把标准万用表与受校表打至电流档串联,再串联一大功率

电阻后接至电压源,选取受校表各档位中点值与标准表示值记录于报告上。

f.还可根据使用实际要求加紧或放宽校验范围的选取。

g.对记录的数据进行计算误差百分比,判断,存档,并在仪器上标示状况。

5.3.2.2数字式万用表校验步骤与指针式基本相同,只是在电阻档时可省去电气调

零步骤。

6.游标卡尺（Venire Caliper）校验程序

6.1校正使用标准器：标准块规（HELIOS 1组1.0mm~10.0mm）。

6.2校验方法与原理：利用标准块规当标准值，对游标卡尺作准确度测量。

6.3适用范围：1.0mm~10.0mm。

6.4校验步骤：

6.4.1记录测试环境之温湿度等资料。

6.4.2归零调整：
