手机结构设计资料

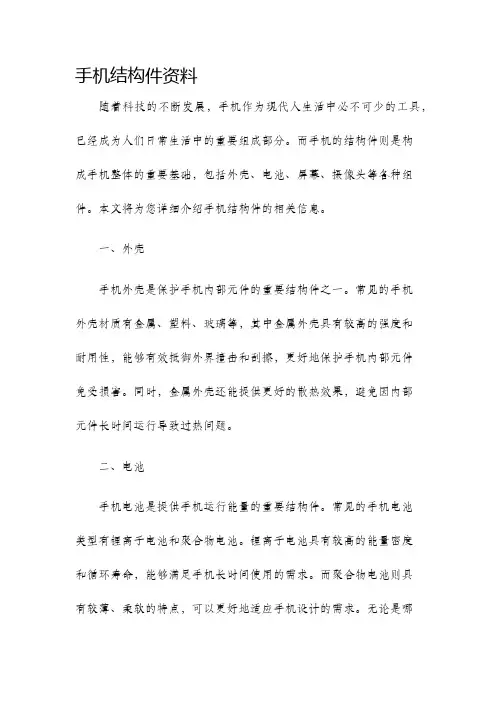

手机结构件资料
手机结构件资料随着科技的不断发展，手机作为现代人生活中必不可少的工具，已经成为人们日常生活中的重要组成部分。
而手机的结构件则是构成手机整体的重要基础，包括外壳、电池、屏幕、摄像头等各种组件。
本文将为您详细介绍手机结构件的相关信息。
一、外壳手机外壳是保护手机内部元件的重要结构件之一。
常见的手机外壳材质有金属、塑料、玻璃等，其中金属外壳具有较高的强度和耐用性，能够有效抵御外界撞击和刮擦，更好地保护手机内部元件免受损害。
同时，金属外壳还能提供更好的散热效果，避免因内部元件长时间运行导致过热问题。
二、电池手机电池是提供手机运行能量的重要结构件。
常见的手机电池类型有锂离子电池和聚合物电池。
锂离子电池具有较高的能量密度和循环寿命，能够满足手机长时间使用的需求。
而聚合物电池则具有较薄、柔软的特点，可以更好地适应手机设计的需求。
无论是哪种类型的电池，都需要经过严格的生产工艺和质量控制，以确保电池的安全性和性能稳定性。
三、屏幕手机屏幕是我们与手机进行信息交互的窗口，也是手机结构件中最常见的部分。
常见的手机屏幕类型有LCD屏幕、AMOLED屏幕和IPS屏幕等。
LCD屏幕具有较高的分辨率和色彩还原度，显示效果较为真实，而AMOLED屏幕则具有较高的对比度和色彩饱和度，能够呈现更加生动细腻的图像。
不同类型的屏幕适用于不同的用户需求，但无论是哪种类型的屏幕，都需要具备一定的耐久性和抗刮性，以确保手机屏幕的使用寿命和用户体验。
四、摄像头随着手机摄影的普及，摄像头成为手机中备受关注的结构件之一。
手机的摄像头分为前置摄像头和后置摄像头两种类型。
前置摄像头一般用于自拍和视频通话，需要具备较高的像素和广角，以满足用户对自拍和视频通话需求的要求。
而后置摄像头则用于拍摄静态照片和录制视频，需要具备较高的分辨率、光圈和对焦速度，以实现更好的拍摄效果。
手机摄像头技术的不断进步已经使得手机的拍照素质不断提升，能够满足用户对拍摄的各种需求。
综上所述，手机结构件是构成手机整体的重要组成部分，不同的结构件扮演着不同的角色，以满足用户对手机质量、功能和外观的要求。
手机结构设计资料(经典)
２
28 Days 1 Day 3 Days 3 days 9 Days 3 days 6 Days 4 Days 12 Days 3 Days 8 Days 5 Days 5 Days
MD 工作结束
Tooling（模具制作） FOT（第一次试模）
13,模具供应商文档 n Tooling tech form------Vendor n Tooling 3D data------Vendor n Tooling weekly schedule----Vendor
14,注塑件试模报告------MD 部
3
15, Housing Sample 壳体样品:素壳/透明件/喷 涂件/组装件-------Vendor
n FA 全尺寸检测报告-----Vendor n 注塑件试模报告------M D 部 16,PR1 试产报告--QA 部 (MD 填写下列:) n 来料不良原因及对策---M D 部 n 装配不良原因及对策----M D 部 n PRT 测试不良及对策----M D 部 17,T1 修模资料准备/评审/归档/外发 n 模具更改单(含 ICN)----M D 部 n ICN 及更新的 3D/2D 数据---MD 部 n 文件归档与发布表---M D 部 n 修模进度表---Tooling/Vendor 18, Housing Sample 壳体样品:素壳/透明件/喷 涂件/组装件-------Vendor n 关键尺寸检测报告-----Vendor n 注塑件试模报告------M D 部 19,PR2 试产报告— QA 部 (MD 填写下列:) n 来料不良原因及对策---M D 部 n 装配不良原因及对策----M D 部 n PRT 测试不良及对策----M D 部 20,T2 修模资料准备/评审/归档/外发 n 模具更改单(含 ICN)----M D 部 n ICN 及更新的 3D/2D 数据---MD 部 n 文件归档与发布表---M D 部 n 修模进度表---Tooling/Vendor 21, Housing Sample 壳体样品:素壳/透明件/喷 涂件/组装件-------Vendor n 关键尺寸检测报告-----Vendor n 注塑件试模报告------M D 部 22,PiR 试产报告— QA 部 (MD 填写下列:) n 来料不良原因及对策---M D 部 n 装配不良原因及对策----M D 部 23,部品认定----QA (MD 确认以下项:) n Latest 2D drawing----Vendor n 5PCS/CAV 全尺寸报告---Vendor n 20PCS/CAV 关键尺寸报告---Vendor 24,部品封样 n Golden Painted Sample---Vendor n Golden Sample----Vendor
智能手机硬件架构ppt
锂聚合物电池
概述
锂聚合物电池是一种新型的可充 电电池，其电解质是液态的，但
被聚合物所包围。
优点
锂聚合物电池具有更高的能量密度、 更轻的重量、更小的体积等优点， 能够提供更长的续航时间和更薄的 电池设计。
应用
锂聚合物电池广泛应用于智能手机、 平板电脑、可穿戴设备等领域。
智能手机硬件架构
目 录
• 引言 • 智能手机硬件概述 • 处理器详解 • 存储器详解 • 输入输出设备详解 • 电池详解 • 智能手机硬件架构总结
01 引言
主题简介
智能手机硬件架构
介绍智能手机硬件架构的基本概念、组成和功能。
智能手机硬件架构的发展历程
从最早的模拟信号手机到现代的智能手机，硬件架构经历了巨大的变革。
x86架构具有高性能、高扩展性和高兼容性的特点，能够提供强大的计算 能力和多任务处理能力。
x86架构的处理器核心通常包含更多的执行单元和复杂控制逻辑，以实现 更广泛的指令集和更高的指令执行效率。
其他处理器架构
1 2 3
MIPS架构
MIPS架构是一种独立发展的指令集架构，具有 简洁的指令集和高效的处理能力，主要应用于网 络设备和部分嵌入式系统。
麦克风
用于录音和语音识别，支持降噪和回声消除等功能，以提高 通话和语音识别的质量。
06 电池详解
锂离子电池
概述
锂离子电池是一种可充电 的电池，其工作原理是通 过锂离子在正负极之间的 移动来储存和释放能量。
优点
锂离子电池具有高能量密 度、无记忆效应、自放电 率低等优点，能够提供较 长的续航时间。
应用
液晶显示屏（LCD）
手机结构设计之间隙篇
手机结构设计之间隙篇[关于手机字键]1、手机字键一般由塑胶件、硅橡胶、钢骨架等组成。
2、塑胶件的厚度是根据具体产品而定，最小不小于A=0.7毫米，字肩的厚度不小于B=0.3毫米。
A、字键与机壳的间距一般为C=0.12毫米；如果是钢琴键，字键间的距离是D=0.2毫米。
B、IP键与周边的距离是E=0.1毫米，纵向间隙大于F=0.1毫米，群边宽度、高度大于0.3毫米，管位做成八字型较好。
C、导航键与周边的距离是G=0.15--0.2毫米，群边宽度、高度大于0.3毫米，D、导航键之间的距离是H=0.2毫米，导航键与机壳的距离是I=0.12毫米，群边宽度、高度大于0.3毫米。
E、塑胶件的水口对于手感和外观都有影响，塑胶件的模具设计需注意。
F、防呆、防转的骨位宽度大于0.8毫米G、盲点的大小：直径0.8毫米，高度0.25--0.3毫米，位置5号键。
3、硅胶件的厚度一般为J=0.3毫米以上，最薄的减胶部位不能小于0.1毫米。
A、硅胶的接触点的高度一般为K=0.3毫米，直径为L=φ2.0--φ2.5，位于字键中间。
B、带有钢骨架的硅胶件，在硅胶一周的支撑可以做骨位，也可以做φ1的多个柱状体，高度与接触点的高度相同。
C、弹性壁厚度0.25--0.3毫米，宽度大于0.8毫米。
D、夜光灯的部位，为了防止漏光：没有钢骨架的，要做涂黑处理；有钢骨架的尽量放在钢骨架的下面。
E、没有字肩的字键，硅胶件上要有定位孔。
F、带有钢骨架的硅胶件，粘贴塑胶件的凸台高度最小要大于M=0.35毫米,硅胶与钢骨架的间隙为0.2毫米。
G、摇摆柱的高度比触点低N=0.1--0.2毫米，直径为1毫米。
4、钢骨架的材料是0.1毫米的不锈钢片，钢骨架与字键的硅胶台阶间隙一般留0.2毫米，同时要考虑钢骨架的强度，注意防止尖角的出现。
5、字键的字体、符号采用的方式有：镭雕、丝印、烫金、双色注塑、电铸、IMD。
对于IMD 字键，注意字键高度不能大于1.3毫米，太高会引起字键表面质量降低。
手机结构设计
手机结构设计标准（详细分类珍藏版）字体: 小中大| 打印发表于: 2007-7-02 07:13 作者: wildfire 来源: SupeSite/X-Space社区门户一．天线的设计1，PIFA双频天线高度≥7mm,面积≥600mm2，有效容积≥5000mm3 PIFA2，三频天线高度≥7.5mm,面积≥700mm2，有效容积≥5500mm33，PIFA天线与连接器之间的压紧材料必须采用白色EVA(强度高/吸波少)4，圆形外置天线尽量设计成螺母旋入方式非圆形外置天线尽量设计成螺丝锁方式。
5，外置天线有电镀帽时，电镀帽与天线内部外壳不要设计成通孔式,否则ESD难通过。
6，内置单棍天线，电子器件离开天线X方向10(低限8)，天线尽量*壳体侧壁，天线倾斜不得超过5度，PCB天线触点背面不允许有金属。
7，内置双棍天线如附图所示，效果非常不好，硬件建议最好不要采用8，天线与SIM卡座的距离要大于30MM GUHE电工天线，周围3mm以内不允许布件，6mm以内不允许布超过2mm高的器件，古河天线正对的PCB板背面平面方向周围3mm 以内不允许有任何金属件二．翻盖转轴处的设计：1，尽量采用直径5.8hinge，2，转轴头凸出转轴孔2.2，5.8X5.1端与壳体周圈间隙设计单边0.02,2D图上标识孔出模斜度为03，孔与hinge模具实配，为避免hinge本体金属裁切毛边与壳体干涉，4，5.8X5.1端壳体孔头部做一级凹槽(深度0.5,周圈比孔大单边0.1)，5，4.6X4.2端与壳体周圈间隙设计单边0.02,,2D图上标识孔出模斜度为0，6，孔与hinge模具实配，hinge尾端(最细部分)与壳体周圈间隙设计0.17，深度方向5.8X5.1端间隙0，4.6X4.2端设计间隙≥0.2,试模适配到装入方便,翻盖无异音,T1前完成8，壳体装配转轴的孔周圈壁厚≥1.0 非转轴孔周圈壁厚≥1.29，主机、翻盖转轴孔开口处必须设计导向斜角≥C0.210，壳体非转轴孔与另壳体凸圈圆周配合间隙设计单边0.05,不允许喷漆，深度方向间隙≥0.2,试模适配到装入方便,翻盖无异音,T1前完成11，凸圈凸起高度1.5,壁厚≥0.8，内要设计加强筋(见附图)12，非转轴孔开口处必须设计导向斜角≥C0.2，凸圈必须设计导向圆角≥R0.213，HINGE处翻盖与主机壳体总宽度，单边设计0.1,试模适配到喷涂后装入方便,翻盖无异音,T1前完成14，翻转部分与静止部分壳体周圈间隙≥0.315,翻盖FPC过槽正常情况开到中心位，为FPC宽度修改留余量16,转轴位置胶太厚要掏胶防缩水17,转轴过10万次的要求，根部加圆角≥R0.3（左右凸肩根部）18,hinge翻开预压角5～7度（2.0英寸以上LCM双屏翻盖手机采用7度）；合盖预压为20度左右19,拆hinge采用内拨方式时，hinge距离最近壳体或导光条距离≥5。
手机结构设计注意点,及结构测试概要
手机设计7
24,主按键的结构设计 手机主按键按厚度分可以分为超薄按键和常规按键,以前做翻盖机,滑盖机的时 候因为厚度限制,按键厚度空间连2mm都不到,直接采用片材加硅胶的结构,片 材可以是薄钢片或PC片,为了保证按键之间不连动,片材上不同的功能键之间 会用通孔分隔开来(如V3手机的主按键就是这样做的),硅胶的作用是为了得到 良好的按键手感. 现在市场上以直板机居多,我就以P+R按键为例讲一下主按键的结构设计,把直 板机的结构设计工作量分为100份,我认为按键组件的结构设计就占了30%,上 壳组件占30%,下壳组件占40%,可见按键的重要性.P+R按键包括键帽组件,支 架和硅胶三部分,也有的按键在键帽组件和支架之间加多了一张遮光纸防止按 键之间透光. 支架材料则根据按键厚度来定,可以用PC或ABS注塑成型,厚度在0.8-2.0mm; 也可以用PC片材直接冲裁, 厚度为0.5,0.6或0.7mm;按键厚度不够时,支架材料 用0.15mm厚的不锈钢片,但考虑到ESD(静电测试)时钢片对主板的影响,我们 需要在钢片两侧弯折出一段悬臂,和DOME片上的接地网导通,或者和按键PCB 上的接地铜箔导通, 硅胶片厚0.3mm,正面长凸台和键帽粘胶水配合.背面伸 DOME柱和窝仔片配合.
手机设计8
25, 侧按键的结构设计 侧按键位于手机的左右侧面或者顶侧面,功能通常为音量键,拍摄键,开机键或者 锁定键等,结构较主按键简单,主板上做侧按键的位置通常会采用穿焊的方式固 定几个侧向触压的机械按键,一个机械按键对应一个功能.机械式侧按键优点是 结构简单,手感好.也有做FPC按键的,在主板上预留焊盘位置,采用面焊的方式 固定一个FPC按键板,FPC按键板弯折后朝着侧面,按键板上的窝仔片可以感应 触压.FPC式侧按键优点是主板不变的情况下侧按键的中心位置可以根据需要 稍作调整. 侧按键部分的结构设计通常采用P+R形式,和主按键相比较侧按键不用做按键 支架,硅胶部分不可少有助于改善手感不至于偏硬,键帽多带有裙边防止掉出,键 帽表面处理可以是原色,喷油或者电镀,由于没有LED灯,侧按键不要求透光,也 很少做水晶键帽,功能字符一般采用凹刻的方式做在键帽上. 侧按键的固定是在侧按键的侧面伸一个耳朵出来,然后用壳体伸骨夹住,这主要 是在整机的装配过程中防止按键松脱,一旦合壳之后,侧按键的夹持部分就基本 不起什么作用了,夹持部分的配合间隙为零.
手机结构设计规范(图文)
手机结构设计规范(图文) 手机结构设计规范第一章总体结构设计一、手机总体尺寸长、宽、高的确定（一）宽度（W）计算：宽度一般由LCD、主板、电池三者之一决定。
1、LCD决定宽度W1：W1 =A+2（2+0.5）=A+52、主板PCB决定宽度W2：W2 =A+2（2+0.5）=A+53、电池决定宽度W3：此为常规方案W3=A+2（0.3+0.7+0.5+1）=A+5W3=A+2（0.3+0.7+0.5+1）=A+5此为手机变窄方案W3=A+2（0.3+1）=A+2.6然后比较W1、W2、W3的大小，其中值最大的为手机的宽度。
（二）、厚度（H）计算： 1、直板手机厚度（H）：（1）、直板手机的总厚度H：直板手机厚度H由以下四部分组成：①电池部分厚度H1；②电池与PCB板间的厚度H2；③PCB板厚度H3；④LCD部分厚度H4。
（2）、电池部分厚度H1：H1=A1+1.1（3）、电池与PCB板间的厚度H2：H2=屏蔽罩高度A+标签0.2+与电池部分的间隙0.2=A+0.4。
（4）、PCB的厚度H3：手机的PCB板的长度大于80时，H3=1，否则PCB板易翘曲变形；手机的PCB板的长度小于80时，H3=0.8。
（5）、LCD部分厚度H4：H4=A2+1.92、翻盖手机（翻盖上装有LCD）厚度H：（1）、翻盖手机（装有LCD）的总厚度H： H=H1+H2+H3+H4+H5翻盖手机的厚度H由以下五部分组成：①电池部分厚度H1；②电池与PCB板间的厚度H2；③PCB板厚度H3；④PCB板与LCD部分的厚度H4；⑤LCD部分（即翻盖）的厚度H5。
（2）、电池部分厚度H1：电池部分厚度与直板手机相同，参考直板手机的计算方法。
（3）、电池与PCB板间的厚度H2：电池与PCB板间的厚度与直板手机相同，参考直板手机的计算方法。
（4）、PCB板厚度H3：PCB板的厚度与直板手机相同，参考直板手机的计算方法。
（5）、PCB板与LCD部分（即翻盖）间的厚度H4：（6）、LCD部分（即翻盖）厚度H5：LCD部分的厚度取决于LCD的放置方式，通常有以下两种形式：要求B≥0.6，是因为当小护镜承受较大的力时，要保证小护镜变形后，小护镜不能接触到LCD，以免使LCD损坏。
手机结构设计资料汇总(pdf 72页)
手机结构设计资料汇总(pdf 72页) 手机结构设计资料大全目录1、手机设计技术规范2、手机设计注意事项3、手机的一般结构4、手机结构授课讲义5、手机设计指南6、手机机构设计浅谈7、手机设计中的机械结构8、结构部标准设计说明—— (Light guide)9、手机结构设计中的问题与解决方案10、B enQ台湾机构工程师的设计感受11、P ro/E技巧Q&A十则 12、手机结构设计经验点滴13、手机结构设计须知14、手机结构设计指南之总体设计15、手机结构总揽16、结构工程师之制图规范手机设计技术规范1：基本原则：每一种新的结构都要有出处如果采用全新的形式。
在一款机器上最多只用一处。
任何结构方式均以易做为准。
用结构来决定ID 。
非ID 决定MD 。
控制过程要至少进行3次项目评审。
一次在做模具之前。
（ID 与MD共同参与）第二次为T1后。
第三次为T2（可以没有）在上市前进行最终的项目评审。
考虑轻重的顺序：质量-结构-ID –成本其文件体系采用项目评审表的形式。
必须有各个与会者签字。
项目检查顺序：按照表格顺序严格评审（此表格不能公布）。
评审结果签字确认。
设计：1)建模前应该先根据规划高度分析，宽度分析与长度分析，目的是约束ID 的设计。
2)建模时将硬件取零件图纸的最大值（NND 厂商通常将公差取为正负0.1,气死我了）3)设计尺寸基本上为二次处理后的尺寸（NND 模具厂肯定反对了，哈哈）4)手机的打开角度为150-155，开盖预压为4-7度（建议5度）。
合盖预压为20度左右 5)壁厚必须在1.0以上(为了防止缩水，可以将基本壁厚作到1.5，此时一定要注意胶口的选择)。
6)胶口的选择一定要考虑熔接线的位置，注意7)尽力减少配合部分（但是不代表减少必要的配合）。
8)音腔高度在1.2以上（实际情况应该是空间尺寸要足够大，对不同的产品其数值会不同，最好采用MIC SPEAKER RECERVE的厂商建议值）。
手机结构设计指南
手机结构设计指南手机的结构设计都是有规律可循的，现总结和归纳以往在手机设计方面的经验，重点阐述对于机械结构设计的要求，使设计过程更加规范化、标准化，以利于进一步提高产品质量，设计出客户完全满意的产品。
一. 手机的一般形式目前市面上的手机五花八门，每年新上市的手机达上千款，造型各异，功能各有千秋。
但从结构类型上来看，主要有如下五种：1．直板式Candy bar2．折叠式Clamshell3．滑盖式Slide4．折叠旋转式Clamshell & Rotary5．直板旋转式Candy bar & Rotary本设计指南将侧重于前四种比较常见的类型。
一般手机结构主要包含几个功能模块:外壳组件(Housing)，电路板(PCBA)，显示模块(LCD)，天线(Antenna)，键盘(keypad)，电池(Battery)。
但随着手机的具体功能和造型不同，这些模块又会有所不同，下面以几种常见手机为例来简单介绍一下手机上的结构部件。
图1-1是一款直板式手机的结构爆炸图。
图1-1对于直板型手机，主要结构部件有：显示屏镜片（LCD LENS ）前壳(Front housing)显示屏支撑架( LCD Frame ) 键盘和侧键(Keypad/Side key)按键弹性片(Metal dome ) 键盘支架(Keypad frame)后壳(Rear housing ) 电池（Battery package）电池盖（Battery cover）螺丝/螺帽（screw/nut ）电池盖按钮（Button）缓冲垫（Cushion）双面胶(Double Adhesive Tape/sticker)以及所有对外插头的橡胶堵头Rubber cover等如果有照相机，还会有照相机镜片Camera lens和闪光灯Flash LED镜片有时根据外观的要求，还会有装饰件Decoration对于不换外壳的直板机，通常是用4到6颗M1.6-M2.0的螺丝将前后壳固定，辅助以侧边和顶部4到6对卡勾Snap来增强壳体之间的连接和美工缝的均匀。
手机结构设计要求
手机结构设计的重要性
确保手机性能稳定
合理的结构设计可以保证手机在 各种环境和使用条件下性能稳定， 提高用户体验。
提升产品竞争力
优秀的结构设计可以提升手机的 外观、手感、轻薄度等方面的品 质，增强产品竞争力。
降低生产成本
