12v电机驱动芯片12V电机驱动芯片现在的电子设备中，电机的应用越来越广泛，从各种家用电器到工业设备，电机都起着至关重要的作用。

而这些电机的驱动则离不开电机驱动芯片的支持。

本文将重点介绍12V电机驱动芯片，包括其工作原理、特点以及应用场景等。

1. 工作原理12V电机驱动芯片主要是通过控制输入信号来实现对电机的驱动。

通常情况下，该芯片由两个H桥电路组成，其中每个H桥电路都有两个开关管，分别为上电子器件和下电子器件。

通过控制上下电子器件之间的通断，可以实现对电机正转、反转、制动等操作。

在正转过程中，将上电子器件闭合，下电子器件断开，电流通过电机的一个回路。

反之，在反转过程中，上电子器件断开，下电子器件闭合，电流通过电机的另一个回路。

而制动过程中，则是将上下电子器件同时闭合，让电流通过电机而不产生运动。

2. 特点首先，12V电机驱动芯片具有较高的工作电压，能够满足大部分12V电机的驱动需求。

此外，该芯片具有较低的功耗，能够有效降低系统能耗。

其次，12V电机驱动芯片支持PWM调速功能。

通过改变PWM信号的占空比，可以实现对电机的精确调速，满足不同应用场景的需求。

此外，该芯片还支持过流保护功能，当电机工作时遇到过大的负载电流时，会自动切断电流以避免损坏芯片和电机。

另外，12V电机驱动芯片还具有较好的热稳定性。

在长时间高负载工作时，芯片能够有效散热，保持稳定的工作温度。

3. 应用场景12V电机驱动芯片适用于各种需要驱动12V电机的应用场景，如家用电器、车载设备、机器人、工业设备等。

在家用电器中，12V电机驱动芯片可用于驱动电风扇、电热水壶、洗衣机等，实现不同的转速和运动方式。

在车载设备中，12V电机驱动芯片可用于驱动汽车座椅调节、车窗升降等部件，提升乘坐舒适性和安全性。

在机器人领域，12V电机驱动芯片则能够实现机器人的运动控制，如驱动机械臂的运动、机器人足部的运动等。

在工业设备中，12V电机驱动芯片可用于驱动输送带、工机械、风机等，提高工作效率和生产质量。

电机驱动芯片

自动0701 李欢20074998LMD18200是美国国家半导体公司(NS)推出的专用于直流电动机驱动的H桥组件。

同一芯片上集成有CMOS控制电路和DMOS功率器件，利用它可以与主处理器、电机和增量型编码器构成一个完整的运动控制系统。

LMD18200广泛应用于打印机、机器人和各种自动化控制领域。

内部机构和引脚说明：引脚名称功能描述1、11 桥臂1，2的自举输入电容连接端在脚1与脚2、脚10与脚11之间应接入10uF的自举电容2、10 H桥输出端3 方向输入端转向时，输出驱动电流方向见表1。

该脚控制输出1与输出2（脚2、10）之间电流的方向，从而控制马达旋转的方向。

4 刹车输入端刹车时，输出驱动电流方向见表1。

通过该端将马达绕组短路而使其刹车。

刹车时，将该脚置逻辑高电平，并将PWM信号输入端（脚5）置逻辑高电平，3脚的逻辑状态决定于短路马达所用的器件。

3脚为逻辑高电平时，H桥中2个高端晶体管导通；3脚呈逻辑低电平时，H桥中2个低端晶体管导通。

脚4置逻辑高电平、脚5置逻辑低电平时，H桥中所有晶体管关断，此时，每个输出端只有很小的偏流（1.5mA）。

5 PWM信号输入端PWM信号与驱动电流方向的关系见表1。

该端与3脚（方向输入）如何使用，决定于PWM信号类型。

6、7 电源正端与负端8 电流取样输出端提供电流取样信号，典型值为377 µA/A。

9 温度报警输出温度报警输出，提供温度报警信号。

芯片结温达145℃时，该端变为低电平；结温达170℃时，芯片关断。

注释：光电编码器是通过读取光电编码盘上的图案或编码信息来表示与光电编码器相连的电机转子的位置信息的，即判断方位。

LMD18200工作原理：内部集成了四个DMOS管，组成一个标准的H型驱动桥。

通过充电泵电路为上桥臂的2个开关管提供栅极控制电压，充电泵电路由一个300kHz左右的工作频率。

可在引脚1、11外接电容形成第二个充电泵电路，外接电容越大，向开关管栅极输入的电容充电速度越快，电压上升的时间越短，工作频率可以更高。

电机驱动芯片工作原理

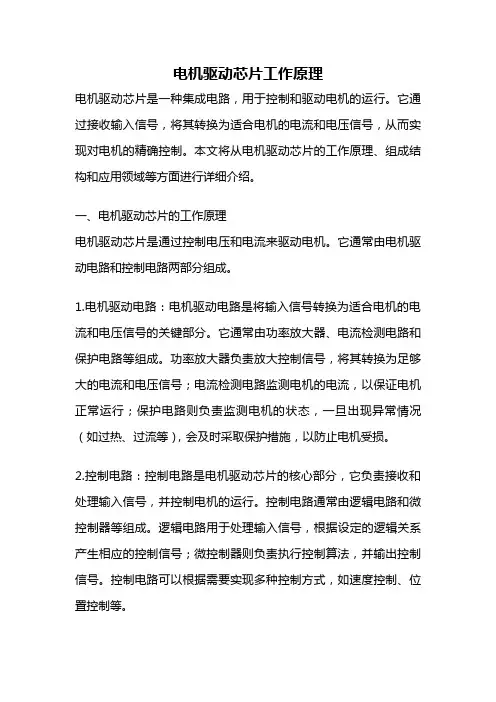

电机驱动芯片工作原理电机驱动芯片是一种集成电路，用于控制和驱动电机的运行。

它通过接收输入信号，将其转换为适合电机的电流和电压信号，从而实现对电机的精确控制。

本文将从电机驱动芯片的工作原理、组成结构和应用领域等方面进行详细介绍。

一、电机驱动芯片的工作原理电机驱动芯片是通过控制电压和电流来驱动电机。

它通常由电机驱动电路和控制电路两部分组成。

1.电机驱动电路：电机驱动电路是将输入信号转换为适合电机的电流和电压信号的关键部分。

它通常由功率放大器、电流检测电路和保护电路等组成。

功率放大器负责放大控制信号，将其转换为足够大的电流和电压信号；电流检测电路监测电机的电流，以保证电机正常运行；保护电路则负责监测电机的状态，一旦出现异常情况（如过热、过流等），会及时采取保护措施，以防止电机受损。

2.控制电路：控制电路是电机驱动芯片的核心部分，它负责接收和处理输入信号，并控制电机的运行。

控制电路通常由逻辑电路和微控制器等组成。

逻辑电路用于处理输入信号，根据设定的逻辑关系产生相应的控制信号；微控制器则负责执行控制算法，并输出控制信号。

控制电路可以根据需要实现多种控制方式，如速度控制、位置控制等。

二、电机驱动芯片的组成结构电机驱动芯片通常由功率芯片、控制芯片和接口电路等多个部分组成。

1.功率芯片：功率芯片是电机驱动芯片的核心部分，它负责将控制信号转换为电流和电压信号，驱动电机正常运行。

功率芯片通常采用MOSFET或IGBT等器件，具有高功率、低损耗和高效率等特点。

2.控制芯片：控制芯片是电机驱动芯片的大脑，它负责接收和处理输入信号，并输出控制信号。

控制芯片通常由微处理器或专用的控制器芯片组成，具有高性能、低功耗和丰富的接口等特点。

3.接口电路：接口电路是电机驱动芯片与外部设备（如传感器、开关等）之间的连接部分，它负责实现信号的输入和输出。

接口电路通常由电平转换电路、隔离电路和保护电路等组成，以确保信号的可靠传输和系统的安全运行。

电机驱动芯片资料知识讲解

A4954双路全桥式DMOS PWM 电动机驱动器特点•低R DS(on)输出•过电流保护(OCP)电动机短路保护oo电动机引脚接地短路保护o电动机引脚电池短路保护•低功耗待机模式•可调PWM 电流限制•同步整流•内部欠压锁定(UVLO)•交叉电流保护描述通过脉宽调制(PWM) 控制两个直流电动机，A4954 能够承受峰值输出电流达±2 安培，并使电压达到40 伏特。

输入端通过应用外部PWM 控制信号以控制直流电动机的速度与方向。

内部同步整流控制电路用来降低脉宽调制(PWM) 操作时的功率消耗。

内部电路保护包括过电流保护、电动机接地或电源短路、因滞后引起的过热关机、V BB欠压监视以及交叉电流保护。

A4954 采用带有外置散热板的16 引脚TSSOP 小型封装（后缀LP）。

该封装为无铅封装，且引脚框采用100% 雾锡电镀。

•功能方框图A4950全桥式DMOS PWM 电动机驱动器特点•低R DS(开)输出•过电流保护(OCP)o电动机短路保护o电动机引脚接地短路保护o电动机引脚电池短路保护•低功耗待机模式•可调PWM 电流限制•同步整流•内部欠压锁定(UVLO)•交叉电流保护描述通过脉宽调制(PWM) 控制直流电动机，A4950 能够提供±3.5 安培的峰值输出电流，工作电压为40 伏特。

该产品可提供输入端子，通过外部施加的PWM 控制信号控制直流电动机的速度与方向。

采用内部同步整流控制电路降低脉宽调制(PWM) 操作时的功率消耗。

内部电路保护包括过电流保护、电动机引脚接地短路或电源短路、带时延的过热关机、V BB欠压监视以及交叉电流保护。

A4950 采用带有外露散热板的8 引脚SOICN 小型封装（后缀LJ）。

该封装为无铅封装，且引脚框采用100% 雾锡电镀。

•功能方框图A4938三相无刷直流电动机预驱动器功能及优点•驱动6 N-通道MOSFET•同步整流，减少功率耗散•内部UVLO 和热关机电路•霍尔元件输入•PWM 电流限制•停机时间保护•FG 输出•待机模式•锁检测保护•过压保护描述A4938 是完整的三相无刷直流(BLDC) 电动机预驱动器，可为所有N 通道功率MOSFET 三相桥的直接大电流门极驱动提供输出。

电机控制芯片BA6209中文资料

电机驱动集成电路可逆电机驱动（BA6209 / BA6209N）BA6209和BA6209N可逆电动机驱动芯片，一般用适合用来刷马达。

两个逻辑输入允许三个输出。

模式：向前、反向和制动。

电机旋转速度可以设置任意通过控制电压。

与电机的控制引脚电压VR。

应用：录像机和盒式磁带录音机特性：1)功率晶体管可以处理大电流最大(用最大电流1.6A)；2)当停止电动机制动应用；3)内置函数来吸收所产生的尖峰电流扭转和刹车；4)电动机转速控制引脚；5)很小的待机电流；一般VCC = 12V,IO = 5.5MA。

6)稳定运行期间从模式的变化；向前扭转或反之亦然。

7)与CMOS设备接口。

框图绝对最大额定参数(Ta = 25 °C)推荐的操作条件(Ta = 25°C)电特性(除非另外注明,Ta = 25°C和VCC = 12 v) 电气特性曲线输入/输出真值表:正向/反向控制，被迫停止，冲击电流，吸收是FIN以及控制RIN输入状态。

(1)正向/反向控制电路当FIN高电平，RIN低电平时，电流从OUT1到OUT2下降。

当FIN低电平，RIN高电平时，电流从OUT2到OUT1流动（参照真值表）。

(2)强制停止电路通过设置RIN和FIN都为高电平或都为低电平，能量供应汽车关闭和刹车。

通过吸收发动机反电动势能量。

(3)冲击电流吸收电路当一个高电压(如电机反转)引起的在OUT1和OUT2的产生，一个内部比较器检测到高电压和打开一个内部电路吸收浪涌电流。

(4)驱动电路电机的连接之间的转动方向：OUT1和OUT2对应的电流正向是从OUT1到OUT2流动；反向则是从OUT2到 OUT1流动。

输出电压（Vout）应用于电机是由方程得：V OUT (V) = V ZD _ V CE (sat.) = V ZD _ 0.2 (I OUT = 100mA)，其中V ZD是恒定电压的齐纳电压。

二极管（ZD）连接到引脚4；如果参考电压V ref i是开启的，输出电压（Vout）由下式给出方程：V OUT (V) = V CC1 _ V CE (sat.) (PNP) _ 2V F _ V CE (sat.)= V CC1 _ 1.8 (I OUT = 100mA)引脚描述操作记录(1)电阻将集成电路功耗降低集成电路的功率耗散,阻力(约310 w)必须始终VCC和之间的连接电源驱动电路的销。

电机驱动芯片

马达专用控制芯片LG9110芯片特点：低静态工作电流；宽电源电压范围：2.5V-12V ；每通道具有800mA 连续电流输出能力；较低的饱和压降；TTL/CMOS 输出电平兼容，可直接连CPU ；输出内置钳位二极管，适用于感性负载；控制和驱动集成于单片IC 之中；具备管脚高压保护功能；工作温度：0 ℃-80 ℃。

描述：LG9110 是为控制和驱动电机设计的两通道推挽式功率放大专用集成电路器件，将分立电路集成在单片IC之中，使外围器件成本降低，整机可靠性提高。

该芯片有两个TTL/CMOS 兼容电平的输入，具有良好的抗干扰性；两个输出端能直接驱动电机的正反向运动，它具有较大的电流驱动能力，每通道能通过750 ～800mA 的持续电流，峰值电流能力可达1.5 ～2.0A ；同时它具有较低的输出饱和压降；内置的钳位二极管能释放感性负载的反向冲击电流，使它在驱动继电器、直流电机、步进电机或开关功率管的使用上安全可靠。

LG9110 被广泛应用于玩具汽车电机驱动、步进电机驱动和开关功率管等电路上。

管脚定义：1 A路输出管脚、2和3 电源电压、4 B路输出管脚、5和8地线、6 A路输入管脚、7 B路输入管脚恒压恒流桥式1A驱动芯片L293L293是著名的SGS公司的产品，内部包含4通道逻辑驱动电路。

其后缀有B、D、E等，除L293E为20脚外，其它均为16引脚。

其额定工作电流为1A，最大可达1.5A，Vss电压最小4.5V，最大可达36V；Vs电压最大值也是36V，但经过我的实验，Vs电压应该比Vss电压高，否则有时会出现失控现象。

恒压恒流桥式2A驱动芯片L298NL298也是SGS公司的产品，比较常见的是15脚Multiwatt封装的L298N，内部同样包含4通道逻辑驱动电路。

1、15脚是输出电流反馈引脚，其它与L293相同。

在通常使用中这两个引脚也可以直接接地。

图样见附件。

L298N逻辑功能ENA(B)H H H L INl(IN3)H L同IN2(IN4)X IN2(IN4)L H同INl(IN3)X电机运行情正转反转快速停止停止况。

电机驱动芯片

势
• 20世纪80年代初期
-开始出现电机驱动芯片
• 主要用于家用电器和工业自动化领域
• 20世纪90年代
• 电机驱动芯片技术得到进一步发展
• 出现了集成度更高的电机驱动芯片
• 21世纪初至今
• 电机驱动芯片广泛应用于各个领域
• 技术创新不断，如节能、环保、智能化等
• 未来发展趋势
• 电机驱动芯片将继续向高性能、高精度、智能化方向发展
• 如家用电器、工业自动化、新能源汽车等
• 为电机提供稳定的驱动电流和电压
• 保证电机的正常运行和性能
⌛️
电机驱动芯片的性能直接影响设备的运行效果
• 如运行速度、力矩、噪音等
• 高性能的电机驱动芯片可以提高设备的运行精度和稳定性
电机驱动芯片的分类与特点
01
按驱动对象分类
• 直流电机驱动芯片
02
按集成度分类
信号
换为驱动电机的电流
能，如过载、过热、
动电路
• 保护电路
• 如PWM信号、速
和电压
短路等
• 提供稳定的驱动电
• 输出接口
度指令等
• 实现电机的启动、
• 保证电机驱动芯片
流和电压
停止、反转和调速等
的安全稳定运行
功能
电机驱动芯片的工作原理与性能指• 电机驱动芯片通过接收外部控制信号
电机驱动芯片在家用电器中的应用
家用电器领域对电机驱动芯片的需求
• 低功耗、低噪音、低成本
• 适应各种使用环境和用户需求
• 良好的安全性和可靠性
电机驱动芯片在家用电器中的应用
• 空调、洗衣机、冰箱等
• 驱动电机、风扇、泵等
电机驱动芯片在新能源汽车中的应用

L9110S 电机驱动芯片资料

引出端排列：
引出端排列按下图的规定。引出端排列为俯视图。
序号
1 2 3 4
符号
OA VCC VCC OB
功能 A路输出管脚电源电压
电源电压 B路输出管脚
序号
5 6 7 8
符号
GND IA IB GND
功能
地线 A路输入管脚 B路输入管脚
地线
极限值
符号
参数
VCC IMax VHIN VLIN Pd max Topr
参数
静态电流操作电流输出饱和压降 IOUT=500mA 输出饱和压降 IOUT=200mA 持续输出电流电流峰值
范
围
最小典型最大
－
0.1 2.0
－
100 200
－
1.00 1.15
单位
uA uA V
－
0.75 0.85
V
750 800 850 mA
－
1500 2000 mA
逻辑功能真值表
IA
具备管脚高压保护功能；工作温度：-20℃-80℃。
描述：
L9110 是为控制和驱动电机设计的两通道推挽式功率放大专用集成电路器件，将分立电路集成在单片IC之中，使外围器件成本降低，整机可靠性提高。该芯片有两个 TTL/CMOS 兼容电平的输入，具有良好的抗干扰性；两个输出端能直接驱动电机的正反向运动及刹车，它具有较大的电流驱动能力，每通道能通过750～ 800mA的持续电流，峰值电流能力可达1.5～2.0A；同时它具有较低的输出饱和压降；内置的钳位二极管能释放感性负载的反向冲击电流，使它在驱动继电器、直流电机、步进电机或开关功率管的使用上安全可靠。L9110被广泛应用于保险柜、玩具汽车的电机驱动、步进电机驱动和开关功率管等电路上。

HSJ08电机驱动芯片数据手册-V1.2

刹车模式的定义为：INA=H，INB=H，此时马达驱动端 OUTA 以及 OUTB 都输出低电平，马达内存储的能量将通过 OUTA 端 NMOS 管或者 OUTB 端 NMOS 快速释放，马达在短时间内就会停止转动。注意在刹车模式下电路将消耗静态功耗。
VDD
VDD
VDD
VDD
OFF
OFF
ON
OFF
PD
1
结到环境热阻
SOP8 封装
θJAS
123
工作温度范围
Topr
-20~+85
结温
TJ
150
储存温度
Tstg
-55~+150
焊接温度
TLED
260℃，10 秒
ESD(注 3) 注：(1)、不同环境温度下的最大功耗计算公式为: PD=(150℃-TA)/θJA
3000
TA 表示电路工作的环境温度，θJA 为封装的热阻。150℃表示电路的最高工作结温。 (2)、电路功耗的计算方法:P =I *R 2 其中 P 为电路功耗，I 为持续输出电流，R 为电路的导通内阻。电路功耗 P 必须小于最大功耗 PD
4.7uF/16V~100uF/16V
1 VCC
OUTA 8
HSJ08 2 INA
PGND 7
3 INB
AGND 6
4 VDD
OUTB 5
200 转向电机驱动
M
0.1uF
M
0.1uF
2-6节电池
图 2 2-6 节电池供电玩具遥控车马达驱动应用线路图如图 2 所示的马达驱动应用线路图，其中转向轮驱动电流较小，可选择 HSJ08 作为驱动电路。后轮马达驱动电流较大，可根据具体要求选择我公司其他产品，如 HSJ12、 HSJ18。图 2 中的 VDD 对地去耦电容应根据实际使用情况选择容值。VDD 电压越高，马达电流越大，电容容值越大。

电机驱动芯片LMD18200原理及应用

电机驱动芯片LMD18200原理及应用电动机知识电机驱动芯片LMD18200原理及应用1、主要性能l 峰值输出电流高达6A，连续输出电流达3A,l 工作电压高达55V,l Low RDS(ON) typically 0.3W per switch,l TTL/CMOS兼容电平的输入,l 无“shoot-through” 电流,l 具有温度报警和过热与短路保护功能,l 芯片结温达145?，结温达170?时，芯片关断,l 具有良好的抗干扰性。

2、典型应用l 驱动直流电机、步机电机l 伺服机构系统位置与转速l 应用于机器人控制系统l 应用于数字控制系统l 应用于电脑打印机与绘图仪3、内部结构和引脚说明LMD18200外形结构如图1所示，内部电路框图2如图所示。

它有11个引脚,采用TO-220和双列直插式封装。

各引脚的功能如下:引脚名称功能描述1、11桥臂1，2的自举输入电容连接端在脚1与脚2、脚10与脚11之间应接入10uF的自举电容2、10H桥输出端3方向输入端转向时，输出驱动电流方向见表1。

该脚控制输出1与输出2,脚2、10,之间电流的方向，从而控制马达旋转的方向。

4刹车输入端刹车时，输出驱动电流方向见表1。

通过strengthen the sense of responsibility, work to solve the lack of decent occupation explain away, conduct problems. To establish the overall concept, eliminate departmentalism. Strict assessment and accountability, to solve the spiritual slack, nianqingpazhong, status quo, and other issues. To establish and perfect the muddle along Bureau staff conduct work regulations, standardize the behavior of personnel. 2. To strengthen the responsibility system. One is the in-depth study and implement the "Hunan provincial Party and government leading cadres Interim Provisions on the work safety of apair of > (Hunan Office issued 2013 No. 5)," Hunan province safety supervision and management responsibilities of the provisions on the production (Hunan Zhengban made 2013 No. 4) And resolutely implement the safety production of the party with responsibility, a pair of responsibility. "Two is issued safety production administration and inspection to promote the responsibilities bear safety production supervision departments strictly and effectively assumed responsibility. The three is to establish risk self correction self reporting system for safety in production enterprises, promote the enterprises to implement the main responsibility for production safety is introduced. Four strengthen the county safety production supervision ability construction work, promote safe production responsibility to the grassroots. 3,strict accountability and target management. Adhere to the" who is incharge, who is responsible for the pipe industry must be safe, Guan Sheng production and operation must be safe, pipe business must control security "principle, the implementation of safety The production of "cure." stagnation supervision and leadership responsible system. The safety production of key towns, key enterprises and key problems, by the township government and the Department responsible for the stagnationled the lump sum, to tackle tough. To further increase the production safety index assessment, strictly implement the safety production of the "one vote veto" and the reward system, strengthen the safety incentive and restraint mechanism. (six) the implementation of the work force is not strong. The documents, meeting, long work arrangement, check and supervise the implementation of small, poor implementation of the system, the work is not effective. Some leading cadres sense of purpose, consciousness of the masses is not strong, the ruling " For the people "," the interests of the masses no matter "concept understanding is not in place. The specific work treats with the deployment, a few leading cadres complain that work is too complicated, too much responsibility, the pressure is too large, too much emphasis on the difficulty of the work, such as underground mines to avoid the disaster of" six systems "construction and construction of mechanical ventilation to file the form, forwarding arrangements work, no in-depth mining enterprises to promote the specific work, the increase in the number of files, but the effect is not good, not according to the actual situation of non coal mines in the county, to engage in" across the board ", and the quality该端将马达绕组短路而使其刹车。

L298N的详细资料

大总结L298N的详细资料驱动直流电机和步进电机电机驱动电路；电机转速控制电路（PWM信号）主要采用L298N，通过单片机的I/O输入改变芯片控制端的电平，即可以对电机进行正反转，停止的操作，输入引脚与输出引脚的逻辑关系图为驱动原理图--------------------------------------------------------L298N电机驱动模块图••1.1 实物图••1.2 原理图•••1.3 各种电机实物接线图•••1.4 各种电机原理图•••1.5 模块接口说明•••L298N电机驱动模块图1.1 实物图正面背面1.2 原理图1.3 各种电机实物接线图直流电机实物接线图4相步进电机实物接线图3相步进电机实物接线图1.4各种电机原理图直流电机原理图步进电机原理图1.5 模块接口说明+5V：芯片电压5V。

VCC：电机电压，最大可接50V。

GND：共地接法。

A-~D-：输出端，接电机。

A~D+ ：为步进电机公共端，模块上接了VCC。

EN1、EN2：高电平有效，EN1、EN2分别为IN1和IN2、IN3和IN4的使能端。

IN1~ IN4：输入端，输入端电平和输出端电平是对应的。

我正在用L298N驱动我的小车的两个直流减速电机，其实它很好用，1和15和8引脚直接接地，4管脚VS接2.5到46的电压，它是用来驱动电机的，9引脚是用来接4.5到7V的电压的，它是用来驱动L298芯片的，记住，L298需要从外部接两个电压，一个是给电机的，另一个给L298芯片的6和11引脚是它的使能端，一个使能端控制一个电机，至于那个控制那个你自己焊接，你可以把它理解为总开关，只有当它们都是高电平的时候两个电机才有可能工作，5,7,10,12是298的信号输入端和单片机的IO口相连，2,3,13,14是输出端，输入5和7控制输出2和3, 输入的10,12控制输出的13,14L298N型驱动器的原理及应用L298N是SGS公司的产品，内部包含4通道逻辑驱动电路。

电机驱动芯片

电机驱动芯片电机驱动芯片是一种集成电路芯片，用于驱动电机实现各类动力设备的控制和调节。

电机驱动芯片通过控制电流和电压等参数，控制电机的转速、转向和力矩等。

在现代工业和生活中广泛应用于各类电动机驱动系统，如电动汽车、工业机械、家电、机器人等。

目前市场上主要常见的电机驱动芯片有直流电机驱动芯片、步进电机驱动芯片和交流电机驱动芯片等。

下面将分别介绍这三种常见的电机驱动芯片。

直流电机驱动芯片：直流电机驱动芯片是用于控制直流电机的芯片。

直流电机驱动芯片通常包括电流检测电路、电流调节电路和保护电路等。

它能够通过控制电流和电压实现对直流电机的转速和转向的控制。

直流电机驱动芯片广泛应用于无刷直流电机、刷式直流电机和直流减速电机等电动机驱动系统中。

步进电机驱动芯片：步进电机驱动芯片是用于控制步进电机的芯片。

步进电机是一种特殊的电动机，通过控制电机的驱动信号以及相序信号来控制电机的旋转角度和速度。

步进电机驱动芯片通常包含相序控制电路和电流检测电路等。

步进电机驱动芯片广泛应用于印刷机、注塑机、纺织机、数控机床和机器人等设备上。

交流电机驱动芯片：交流电机驱动芯片是用于控制交流电机的芯片。

交流电机是一种常见的电机类型，广泛应用于空调、电扇、洗衣机等家电以及工业机械中。

交流电机驱动芯片通常包含功率放大器、频率调节电路和相序控制电路等。

它能够通过控制电机的电压和频率来实现对交流电机的转速和转向的控制。

总结来说，电机驱动芯片是一种集成电路芯片，用于控制和调节各类电机的转速、转向和力矩等。

不同类型的电机驱动芯片适用于不同类型的电机，如直流电机驱动芯片用于直流电机、步进电机驱动芯片用于步进电机、交流电机驱动芯片用于交流电机。

这些电机驱动芯片在现代工业和生活中发挥着重要作用，提高了电机驱动系统的控制精度和效率。

常用无刷电机驱动芯片

常用无刷电机驱动芯片无刷电机驱动芯片是一种控制无刷电机运转的电子元件，具有体积小、功耗低、效率高等优点，在很多领域得到广泛应用。

下面介绍一些常用的无刷电机驱动芯片。

1. DRV8301：DRV8301是Texas Instruments（德州仪器）公司推出的一款常用的无刷电机驱动芯片，适用于功率较小的无刷直流电机驱动。

该芯片采用封装形式较小的QFP封装，具有集成化程度高、性能稳定等特点，能够提供高电流输出和多种保护功能，广泛应用于工业自动化、电动工具、电动车等领域。

2. L6234：L6234是STMicroelectronics（意法半导体）公司推出的一款无刷电机驱动芯片，采用封装形式较小的SOIC封装。

该芯片采用了独特的电流控制技术，具有工作稳定、抗干扰能力强等特点，适用于中小功率的无刷电机驱动。

3. MC33035：MC33035是ON Semiconductor（安森美半导体）公司推出的一款无刷电机驱动芯片，采用封装形式较小的PDIP封装。

该芯片具有内置了多种保护功能，包括过压、过流、过热等保护，可广泛应用于家用电器、电动工具、电动车等电机驱动领域。

4. LB1938FA：LB1938FA是SANYO（三洋）公司推出的一款无刷电机驱动芯片，采用封装形式较小的SOP封装。

该芯片具有集成化程度高、工作稳定等特点，适用于小功率的无刷电机驱动。

5. A4950：A4950是Allegro MicroSystems公司推出的一款无刷电机驱动芯片，采用封装形式较小的SOIC封装。

该芯片具有高电流输出能力、低功耗等特点，适用于高功率无刷电机驱动，广泛应用于电动工具、机器人、电动车等领域。

综上所述，无刷电机驱动芯片是控制无刷电机运转的电子元件，常用的无刷电机驱动芯片有DRV8301、L6234、MC33035、LB1938FA和A4950等。

这些芯片具有集成化程度高、性能稳定、功耗低、效率高等特点，适用于不同功率范围的无刷电机驱动需求，被广泛应用于工业自动化、家电、电动工具、电动车等领域。

L9170电机驱动芯片

马达控制驱动芯片L917 0 L9170特点z 微小的待机电流，小于2uA 。

z 工作电压范围宽3.0V~15V.. z 有紧急停止功能 z 有过热保护功能z 有过流嵌流及短路保护功能 z 封装外形为: SOP8L9170是一款DC 双向马达驱动电路，它适用于玩具等类的电机驱动、自动阀门电机驱动、电磁门锁驱动等。

它有两个逻辑输入端子用来控制电机前进、后退及制动。

该电路具有良好的抗干扰性，微小的待机电流、低的输出内阻，同时，他还具有内置二极管能释放感性负载的反向冲击电流。

引脚功能名称脚位7, 8 BO输入真值表2脚前进输入 H L H L极限值参数1脚后退输入5,6脚前进输出7,8脚后退输出 L H L H L H H L L L Open Open单位电源电压输出电流工作温度℃存储温度℃深圳市恒创技术有限公司电话：０７５５－２７０８２７８９２７０８３７８９传真：０７５５－２７０８４１２３符号数值马达控制驱动芯片L9170典型最大 2单位uA电特性( 除特殊说明外：Vcc = 6V，Ta = 25℃参数工作电压待机电流静态电流符号 Is Icc条件Vcc = 9V Vi = 0 Vcc = 6V V1 = 3V 负载开路 Vcc = 6V Io = 3A Vcc = 6V Vi =2V Vcc = 6V Vi = 3V最小V OPR0.05 2.20.12 3.5 0.5 70 1000.3 6 0.7 100 150V V V uA uA输出高电平OUT = 6V Io =3A 输出低电平OUT 输入高电平输入低电平输入电流(2V 输入电流(3VViH ViL Ii Ii输出电流SOP8封装, 5,6,7,8脚外要布散热铜片（PCB 板铜片）过热保护温度℃应用线路深圳市恒创技术有限公司电话：０７５５－２７０８２７８９２７０８３７８９传真：０７５５－２７０８４１２３。

步进电机驱动芯片PMM8713中文资料

步进电机驱动芯片PMM8713中文资料
PMM8713步进电机总旋转位移，系与输入脉冲总数成正比，其旋转速度则系与输入脉冲的脉冲速率成正比。

此为步进电机结构的概要，换言之，步进电机可利用脉冲信号，直接执行开回路定位控制。

此为步进电机的最大特点.
有几家公司推出了步进电机相激磁专用IC，其机能大致相同。

在驱动步进电机时，除了相激磁之外还必须要有产生步进脉冲产
生电路。

三洋电机公司生产之PMM8713IC 为控制一般3 相／4 相步进马达专用芯片。

下述为PMM8713 的功能概要，包括了该芯片之特点、接脚连接、菜单及最大额定等数据。

PMM8713特点
○通用控制器：可利用激磁模态转换端子执行下述6 种模态的选择。

○ 4 相单激磁
○ 4 相双激磁
○ 4 相单－双激磁
○ 3 相单激磁
○ 3 相双激磁
○ 3 相单－双激磁
○电源电压范围宽阔：VDD＝4V～18V
○高输出电流：吸极及源极均为20mA
○高噪声容限：所有的输入端子均内装有施密特电路
○两种脉冲输入：双输入端子式单一人工，单一转换端子式均可执行选择
○激磁状态识别*器：控制器的动作状态，系作为*器讯号，以向外部执行输出接脚连接
PMM8713引脚图
图1 引脚图及外形封装图
表1 PMM8713 的引脚概要
PMM8713应用电路
图2 应用电路：步进马达驱动电路。

三相电机驱动芯片

三相电机驱动芯片
三相电机驱动芯片是一种能够对三相电机进行驱动控制的集成电路芯片。

它通常由驱动器和控制逻辑电路组成，能够使电机在不同速度下运行，并提供保护功能，如过流、过热、短路等。

三相电机驱动芯片的工作原理是通过不同的电流控制方式来控制电机的旋转速度和方向。

它接收来自控制器的PWM信号，
并通过一系列的功率半导体开关来改变电机的通电相序和相电流大小，从而实现对电机的驱动控制。

三相电机驱动芯片具有以下特点：
1.高集成度：三相电机驱动芯片将驱动器和控制逻辑电路集成
在一个芯片中，减少了电路板上的元件数量和尺寸，提高了电路的可靠性和稳定性。

2.低功耗：三相电机驱动芯片采用了先进的功率半导体技术，
具有较低的开关损耗，能够实现高效率的电机驱动控制。

3.多种保护功能：三相电机驱动芯片通常内置了过流、过热、
短路等保护电路，能够及时检测到异常情况并采取相应的保护措施，提高系统的安全性和可靠性。

4.丰富的接口和控制功能：三相电机驱动芯片通常提供了多种
接口和控制功能，如模拟输入接口、数字串行接口、PWM输
入接口等，能够适应不同的控制需求，并与其他系统进行通讯。

三相电机驱动芯片在工业自动化、家电、机械设备等领域有着广泛的应用。

它能够为电机提供高效的驱动控制，提高电机的运行效率和精度，同时还能够减少系统的能耗和成本。

总之，三相电机驱动芯片是一种重要的电力电子器件，能够实现对三相电机的高效驱动控制，具有高集成度、低功耗、多种保护功能和丰富的接口和控制功能等特点。

随着科技的不断进步，三相电机驱动芯片的性能和功能还会得到进一步的提升和完善。

步进电机驱动专用芯片TA8435中文资料

AT8435H资料TA8435H是东芝公司生产的脉宽调制斩波器型二相步进电机驱动专用芯片，TA8435H可以驱动二相步进电机，且电路简单，工作可靠。

还具有以下特点：ta8435中文资料(1)TA8435的特点TA8435是东芝公司生产的单片正弦细分二相步进电机驱动专用芯片，具有以下特点：①工作电压范围宽(10～40 V)；②输出电流可达1．5 A(平均)和2．5 A(峰值)；③具有整步、半步、1／4细分、1／8细分运行方式供选择；④采用脉宽调试式斩波驱动方式；⑤具有正／反转控制功能；⑥带有复位和使能引脚；⑦可选择使用单时钟输入或双时钟输入。

(2)TA8435H内部结构TA8435主要由1个解码器、2个桥式驱动电路、2个输出电流控制电路、2个最大电流限制电路、1个斩波器等功能模块组成，内部结构如图2所示。

(3)TA8435的细分工作原理在图3中第一个CK时钟周期时，解码器打开桥式驱动电路，电流从VMA流经电机的线圈后经RNFA后与地构成回路。

由于线圈电感的作用，电流是逐渐增大的，所以RNFB上的电压也随之上升。

当RNFB上的电压大于比较器正端的电压时，比较器使桥式驱动电路关闭，电机线圈上的电流开始衰减，RNFB上的电压也相应减小；当电压值小于比较器正向电压时，桥式驱动电路又重新导通。

如此循环，电流不断的上升和下降形成锯齿波，其波形如图3中IA波形的第1段。

另外由于斩波器频率很高，一般在几十kHz(其频率大小与所选用电容有关)，在OSC作用下，电流锯齿波纹是非常小的，可以近似认为输出电流是直流。

在第2个时钟周期开始时，输出电流控制电路输出电压UA达到第2阶段，比较器正向电压也相应为第2阶段的电压，因此，流经步进电机线圈的电流从第1阶段也升至第2阶段2，电流波形如图JA的第2部分。

第3、4时钟周期的工作原理与第1、2周期是一样的，只是又升高了比较器的正向电压而已。

如此最终形成阶梯电流，即加在线圈B上的电流。
