电源变压器功率的估算

合集下载

变压器输出功率怎么算

变压器输出功率怎么算

变压器输出功率怎么算变压器设计和计算是比较复杂的,小型和大型的计算不一样,硅钢片质量好坏也不一样,好的磁通密度B在10000高斯以上,差的硅钢片B只有6000高斯。

根据硅钢片型号不一样,每伏匝数也就不一样,。

按你给的数据,这个变压器功率是50W小型变压器,次级电流为功率除电压=2.94 可以算为3A。

功率是按截面积计算的。

第一步:变压器的功率 = 输出电压* 输出电流(如果有多组就每组功率相加)得到的结果要除以变压器的效率,否则输出功率不足。

100W以下除0.75,100W-300W除0.9,300W以上除0.95.事实上变压器的骨架不一定很合适计算结果,所以这只是要设计变压器的功率,比如一个变压器它的输入220V,输出是12V 8A,那么它的需要的功率是12*8/0.75=128W,后面的例子以此参数为例(市售的产品一般不会取理论上的值,因为它们考虑的更多是成本,所以它们选的功率不会大这么多)第二步:决定需要的铁芯面积;需要的铁芯面积=1.25变压器的功率。

单位为平方厘米。

上例的铁芯面积是1.25*128=14.142=14.2平方厘米第三步:选择骨架,铁芯面积就是铁芯的长除以3(得到的数就是舌宽,就是中间那片的宽度),再乘以铁芯要叠的厚度,如上例它应该选择86*50或86*53的骨架,从成本考虑选86*50,它的面积是8.6/3*5=14.333,由于五金件的误差,真实的面积大约是14.0。

这个才是真实的铁芯面积第四步:计算每V电压需要的匝数,公式100000000÷4.44*电源频率*铁芯面积*铁芯最大磁感应强度当电源电压为50Hz时(中国大陆),代入以上公式,得到以下公式;450000÷铁芯面积*铁芯最大磁感应强度铁芯最大磁感应强度一般取10000—14000(高斯)之间,质量好的取14000-12000,一般的取10000-12000,个人一般取中间12000,这个取值直接影响到匝数,取值大了变压器损耗也大,小了线又要多,就要在成本和损耗中折中选择第五步;选择线径,线径很多电工书里都会有一个表注明是4.5A或2.5A的电流密度时电线可以通过的电流,一般生产时绕线机可能不是绕得很理想,所以如果选择2.5A的电流密度,大部分绕不下所有的线,所以如果是生产就要在2.5—4.5A的电流密度范围内选择,通常要试制样品才能选择最合适的,在成本上考虑就用小些的,效果上考虑就用粗些的。

开关电源变压器设计工具(详细计算)

开关电源变压器设计工具(详细计算)

参数
相关参数及说明 (反馈绕组)( 说明
反馈绕组因输出电流小,一般取最小线径或与初级线圈一样
注:1)实际计算的线圈参数仅为理论参考,实际应用中,因磁芯参数及绕线工艺影响,需进行具体调整并实测后确定
功率(W) 5 0 0 5
) 经验或计算值 5 100 0.45 0.75 0.296
经验或计算值 62 100: N=UR/(UOUT+UF) Np=UDC *Ton /(△B*Ae) Ns=Np/N(取整数) 参数
Ton=D/F 相关参数及说明 说明 NS=NP/N
UR UOUT UF N UDC D F △B Ae Np Ns(5V) NP Na N15V N20V
反向电动势,即:关断期间,初级从次级感应到的电压值 与最大占空比及输入电源范围有关,经验推荐值(V) UR= VinDCmin*Dmax/(1-Dmax)=100 *0.45/(1-0.45)≈80V 实际所需的输出电压(以主输出端作参考)(V) 输出整流管正向压降,参照相关二极管DATASHEET(V) 反激系数N=UR/(UOUT+UF) 同上 同上 同上 EE19/PC40磁芯参数:与工作频率、磁芯材料有关 反激: △B= 65%(Bs-Br) =0.65*(520-100)=0.27(T) EE19/PC40磁芯参数:(资料查询)(mm2) 原边绕组匝数(预估) Np=UDC *Ton /(△B*Ae)*1000 Ton=D/F 主输出绕组匝数:Ns=Np/N Ns=Np/N(取整数) 二次推算原边绕组匝数 (NP=N*Ns) 辅绕组Na=NS/Uout*UA (典型值UA取15V) 15V输出绕组匝数:N15V=NS/Uout*15 20V输出绕组匝数:N15V=NS/Uout*20

一个新的CD型变压器的功率计算公式—=S2×h/C2

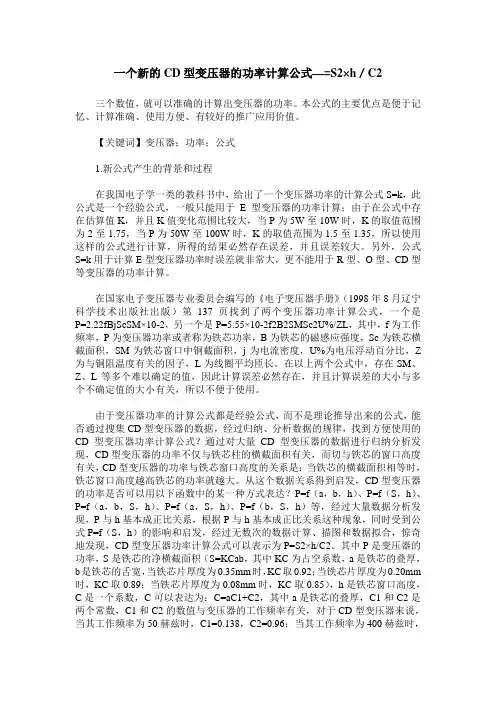

一个新的CD型变压器的功率计算公式—=S2×h/C2

一个新的CD型变压器的功率计算公式—=S2×h/C2三个数值,就可以准确的计算出变压器的功率。

本公式的主要优点是便于记忆、计算准确、使用方便、有较好的推广应用价值。

【关键词】变压器;功率;公式1.新公式产生的背景和过程在我国电子学一类的教科书中,给出了一个变压器功率的计算公式S=k,此公式是一个经验公式,一般只能用于E型变压器的功率计算;由于在公式中存在估算值K,并且K值变化范围比较大,当P为5W至10W时,K的取值范围为2至1.75,当P为50W至100W时,K的取值范围为1.5至1.35,所以使用这样的公式进行计算,所得的结果必然存在误差,并且误差较大。

另外,公式S=k用于计算E型变压器功率时误差就非常大,更不能用于R型、O型、CD型等变压器的功率计算。

在国家电子变压器专业委员会编写的《电子变压器手册》(1998年8月辽宁科学技术出版社出版)第137页找到了两个变压器功率计算公式,一个是P=2.22fBjScSM×10-2,另一个是P=5.55×10-2f2B2SMSc2U%/ZL,其中,f为工作频率,P为变压器功率或者称为铁芯功率,B为铁芯的磁感应强度,Sc为铁芯横截面积,SM为铁芯窗口中铜截面积,j为电流密度,U%为电压浮动百分比,Z 为与铜阻温度有关的因子,L为线圈平均匝长。

在以上两个公式中,存在SM、Z、L等多个难以确定的值,因此计算误差必然存在,并且计算误差的大小与多个不确定值的大小有关,所以不便于使用。

由于变压器功率的计算公式都是经验公式,而不是理论推导出来的公式,能否通过搜集CD型变压器的数据,经过归纳、分析数据的规律,找到方便使用的CD型变压器功率计算公式?通过对大量CD型变压器的数据进行归纳分析发现,CD型变压器的功率不仅与铁芯柱的横截面积有关,而切与铁芯的窗口高度有关,CD型变压器的功率与铁芯窗口高度的关系是:当铁芯的横截面积相等时,铁芯窗口高度越高铁芯的功率就越大。

反激式开关电源变压器设计说明

反激式开关电源变压器设计说明

2.6 计算一次绕组最大匝数Npri
Lpri 452*10-6
Npri = =
= 61.4匝 取Npri=62匝
AL 120*10-9
2.7 计算二次主绕组匝数NS1〔NS1为DC+5V绕组
Npri<V01+VD><1-Dmax> 62*<5+0.7>*<1-0.5>
Ns1=
=
= 2.78匝
Vin<min>Dmax
技术部培训教材
反激式开关电源变压器设计(2)
表二 变压器窗口利用因数
变压器情况
窗口
反激式变压器 一个二次绕组 两个或多个二次绕组 相互隔离的二次绕组 满足UL或CSA标准 满足IEC标准 法拉第屏屏蔽
1.1 1.2
1.3 1.4 1.1 1.2 1.1
用下式按变压器情况将各窗口利用因数综合起来 Knet=Ka.Kb…
技术部培训教材
反激式开关电源变压器设计(2)
变压器绕制结构如下:
0.06/3层 0.06/3层 0.06/3层 0.06/3层
偏置绕组 ½一次绕组 二次绕组 ½一次绕组
3mm
3mm 技术部培训教材
反激式开关电源变压器设计(2)
2.11 计算变压器损耗
1铜损:Pcun = NnV* MLT*Rn>In2 MLT = 2E+2C=2*25.27+2*9.35=69.24mm
5+0.7
取13匝
技术部培训教材
反激式开关电源变压器设计(2)
2.9 检查相应输出端电压误差 Vsn
δVsn%=<< = *Ns’n-Vsn>/Vsn>*100% Nsn

变压器的损耗与效率评估

变压器的损耗与效率评估

变压器的损耗与效率评估变压器是电力系统中常用的电气设备之一,用于改变交流电的电压水平。

在电力传输和分配过程中,变压器的损耗和效率评估是非常重要的。

本文将探讨变压器的损耗机制、损耗类型以及如何评估变压器的效率。

一、变压器损耗机制变压器损耗是指在变压器运行过程中,由于电流通过导线和磁场中的铁芯等因素,产生的能量损失。

变压器的主要损耗机制包括铁损耗和铜损耗。

铁损耗是指由于磁场中的铁芯在交变磁通作用下产生的能量损失。

这种损耗主要由涡流损耗和剩余磁通损耗组成。

涡流损耗是指铁芯中的涡流在铁芯材料中产生的电阻损耗,剩余磁通损耗是指铁芯中的磁场在铁芯材料中产生的磁滞损耗。

铜损耗是指变压器的线圈中电流通过导线时产生的电阻损耗。

这种损耗主要由线圈中的直流电阻和交流电阻组成。

直流电阻损耗是指电流通过导线时产生的电阻损耗,交流电阻损耗是指电流通过导线时由于交变电流引起的电阻损耗。

二、变压器损耗类型根据损耗机制,变压器的损耗可以分为开路损耗和负载损耗。

开路损耗是指变压器在无负载状态下的损耗,主要由铁损耗组成。

开路损耗是恒定的,与负载大小无关。

负载损耗是指变压器在有负载状态下的损耗,主要由铜损耗组成。

负载损耗随着负载大小的增加而增加。

三、变压器效率评估变压器的效率评估是衡量变压器性能的重要指标。

变压器的效率定义为输出功率与输入功率的比值,通常以百分比表示。

变压器的效率可以通过实测方法和计算方法进行评估。

实测方法是将变压器连接到电源和负载上,测量输入功率和输出功率,然后计算效率。

计算方法是基于变压器的额定功率和额定电压,通过计算铁损耗和铜损耗来估算变压器的效率。

在实际应用中,变压器的效率评估常常涉及到变压器的负载率。

负载率是指变压器实际输出功率与额定功率的比值。

变压器在额定功率运行时,效率通常较高,但在低负载率下,效率会下降。

为了提高变压器的效率,可以采取一些措施。

例如,优化变压器的设计和制造工艺,减小铁损耗和铜损耗;合理选择变压器的负载率,避免低负载率运行;定期进行变压器的维护和检修,确保变压器的正常运行。

开关电源变压器磁芯功率计算

开关电源变压器磁芯功率计算

开关电源变压器磁芯功率计算
开关电源变压器磁芯功率计算的步骤:
1. 计算变压器的额定功率,即P=V*I,其中V为变压器的额
定输出电压,I为额定输出电流。

2. 根据变压器的额定功率和频率,选择合适的磁芯型号和大小。

3. 根据磁芯的参数,如磁通密度B、交流磁通密度BAC、饱
和电流密度J、有效磁路长度L等,计算出磁芯截面积A。

4. 根据磁芯截面积A和交变磁场BAC,计算出磁通量Φ。

5. 根据磁通量Φ和变压器的额定电压V,计算出磁芯上的磁
场强度H=Φ/L。

6. 根据磁场强度H和磁芯的材料特性,如B-H曲线,计算磁
芯的磁能量损失Pc。

7. 根据变压器的负载特性和开关电源的控制方式,计算出开关电源的开关频率和占空比,以确定变压器的工作状态和其产生的寄生损耗。

8. 根据变压器的寄生损耗和磁芯的磁能量损失,得出变压器磁芯的总功率损耗Pall=Pc+Ppar,其中Ppar为寄生损耗。

9. 根据变压器的额定功率和总功率损耗,计算出磁芯的效率η=P/(P+Pall)。

变压器供电线路功率损耗的计算

变压器供电线路功率损耗的计算

变压器供电线路功率损耗的计算变压器功率损耗的计算:变压器功率损耗由铁耗和铜耗两部分组成。

1.铁耗:变压器的铁耗是由铁芯损耗和线圈损耗组成。

铁芯损耗是由磁滞损耗和涡流损耗组成。

铁芯损耗可以通过变压器的空载损耗来估算,通常以变压器额定输入电压和额定输出电压之比的0.25%~1%计算。

线圈损耗是由线圈的电阻引起的,可以通过变压器的短路损耗来估算。

短路损耗通常以额定输入电压为基准,通常为1%~2%。

2.铜耗:铜耗是由变压器线圈的电阻引起的。

变压器铜耗可以通过计算变压器的负载损耗来估算。

负载损耗通常以额定负载为基准,通常为2%~4%。

综上所述,变压器的总功率损耗为铁耗加上铜耗。

对于上述例子,变压器的总功率损耗为2.5W+20W+8W=30.5W。

供电线路功率损耗的计算:供电线路功率损耗主要由电阻引起。

供电线路的功率损耗可以通过计算线路的电阻损耗来估算。

电阻损耗可以通过以下公式计算:电阻损耗=电流平方*电阻值其中,电阻损耗的单位为瓦特,电流的单位为安培,电阻的单位为欧姆。

例如,假设供电线路的电流为10A,电阻值为0.1欧姆,则功率损耗为10A*10A*0.1欧姆=10瓦特。

值得注意的是,供电线路还可能存在额外的功率损耗,如电感损耗和电容损耗,这些损耗通常很小,可以忽略不计。

需要注意的是,供电线路的功率损耗随着电流的增加而增加,因此,在设计供电线路时,应合理选择导线的截面积,以降低功率损耗。

总结:变压器功率损耗由铁耗和铜耗两部分组成,可以通过空载损耗和短路损耗来估算。

供电线路功率损耗主要由电阻引起,可以通过计算电阻损耗来估算。

EI铁心电源变压器典型计算

EI铁心电源变压器典型计算

EI铁心电源变压器典型计算一、变压器参数的计算1.变比计算变压器的变比由变压器的输入输出电压确定。

根据变比公式:变比=输入电压/输出电压可以确定变压器的变比。

2.铁芯截面积的估算根据设计要求和规范,确定铁芯的截面积。

在设计中,有两种常见的方法:a.根据负载电流估算截面积:铁芯的截面积可通过输入和输出电流之间的关系估算。

具体计算公式为:截面积=输入电流/(ΦB*N*K)其中,ΦB表示铁芯磁通密度,N表示匝数,K表示系数。

b.根据铁芯材料特性估算截面积:根据变压器设计要求,选择合适的铁芯材料,根据该材料的特性曲线确定截面积。

3.匝数计算匝数的计算与变比和铁芯截面积有关,可以根据公式:N=(输入匝数*输入电压)/(输出匝数*输出电压)来确定。

二、损耗和效率的计算1.铜损耗的计算铜损耗是指变压器中由铜线电阻导致的能量损耗,其计算公式为:铜损耗=I^2*R其中,I表示铜线上的电流,R表示铜线的电阻。

2.铁损耗的计算铁损耗是指铁芯在磁通变化过程中产生的能量损耗,包括有励磁损耗和涡流损耗。

具体计算方法较为复杂,通常可以通过实验获得。

3.总损耗和效率的计算总损耗=铜损耗+铁损耗效率=输出功率/(输出功率+总损耗)三、选型和设计的考虑1.输入和输出功率的确定根据用户需求和设计要求,确定变压器的输入和输出功率。

通常,输入功率为输出功率的1.1到1.3倍,以保证变压器的工作稳定和寿命。

2.材料和规格的选择根据设计要求和成本考虑,选择合适的铜线和铁芯材料,确定其规格和尺寸。

3.散热和绝缘的考虑由于变压器在工作过程中会产生一定的热量,因此需要考虑散热问题。

同时,为了保证安全和可靠性,需要进行绝缘设计,以避免电击和漏电等问题。

4.可靠性和寿命的估算通过对材料的选择和设计的合理性评估,可以估算变压器的可靠性和寿命。

同时,还需要进行温升试验和负载试验等实验验证,以确保设计的合理性。

以上是关于EI铁心电源变压器典型计算的介绍,通过这些计算方法和考虑因素,可以有效地设计和选择合适的变压器,以满足不同的电力需求和应用场景。

电气专业常用公式

电气专业常用公式

电气专业常用公式一、估算施工用变压器的容量:S=K X×ΣP机/cosФS——视在功率K X——需要系数(一般取0.5)cosФ——平均的功率因数( 一般取0.7)二、线路导线截面的选择:1、按允许电流选择:I= K X×ΣP机×1000/3×U线×cosФ2、按允许电压降选择:S=K X×Σ(P×L)/C×△U S——导线的截面积(㎜2)K X——需要系数L——距离(米)P——功率(KW)C——计算系数(C Cu=77,C AL=46.3)△U——允许的电压降(如:5%,公式中就带入5)公用电网5%,单位自用电源6%,临时线路8%三、单台设备的电流计算:方法1、I= P机×1000/3×U线×cosФ (未考虑安全系数) 方法2、I=( P机÷0.66)÷0.85(P机÷0.66)——估算的计算电流÷0.85——增加的安全系数四、坐标系斜置时,计算两点间的距离L=2)2+-(xx-y(11y2)2(一)、变压器的一次裸铝线如何选择:根据公式;S=U*I 单相 I=S/U 三相 I=S/U/3额定电流=视在功率(KVA)/电压单相额定电流=视在功率(KVA)/电压400V/3三相S——视功率U——变压器一次电压I——变压器一次额定电流例如;银利嘉现场临时变压器使用的是315KVA它的电流为?选择的高压裸铝线为?(高压侧)它属于三相电压它现场临时现场的高压电压为10KV用U根据S=U*I I=S/U/33=1.732I=315KVA/10KV/3=315000VA/10000V/1.732=18.18A根据计算6平方铝线就够用,但要考虑它的工作强度,必须用35平方以上的裸铝线。

低压侧的计算和高压一样的道理I=S/U/33=1.732I=315KVA/400V/3=315000VA/400V/1.732=454.6A这样他要是满载情况下就需用的电缆为240的电缆240mm平方的电缆载流为240*2=480A指的是铝芯电缆根据现在的变压器生产情况大概有以下几种20KVA、30KVA、50KVA、80KVA、100KVA、200KVA、315KVA、400KVA、630KVA、1000KVA、1250KVA等几种。

最近研究胆机电源变压器的设计

最近研究胆机电源变压器的设计

最近研究胆机电源变压器的设计,通过一个实例来说一下,不对的变压器输出参数:一、变压器功率计算:P1=1.88UI=1.88*320V*0.2A=120.32VAP2=1.56UI=1.56*70V*0.2A=21.84VAP3=6.3V*2A=12.6VA注:1.88 1.56为损耗系数,一般在高压绕组中适当加入。

通过以上值可计算出初级功率为:把P1 P2 P3代入公式=172VA二、铁芯面积估算:注:Bm=铁芯磁通密度 D=绕组导线电流密度 2.5A/平方毫米时(0.35=1.1 0.5=1.06 ) P=变压器功率参数带入公式: =16.68约=17CM2铁芯叠厚计算:H=SC/A =17/2.86=5.94CM注:A=铁芯舌宽三、线绕匝数计算1)匝/V计算公式:注:f=频率=50HZ SC=铁芯面积 Bm=磁通密度代入公式后=2.649匝/伏初级匝数N1=N0*U1=2.649*220V=583匝次级1匝数(320V)=1.1*N0*U2=1.1*2.649*320=次级2匝数(70V)=1.1*N0*U3=1.1*2.649*70=204次级3匝数(6.3V)=N0*U4=6.3*2.649=17匝注:由于二次线接入负载后将产生5-10V压降故次三、导线线径计算:公式:根据公式则:初级线径为: =0.61关于磁通密度及电流密度取值的一点说明,是借来应对不同的空载(磁化)电流要求时,常规铁芯 5%以内 Z11(新)13000高斯(11000高斯(拆机)9500高斯; H50 (新、拆 8% 以内 Z11 (新)13500高斯(11500高斯(拆机)10000高斯 H50(新,拆机 10% 左右 Z11(新)14000高斯(拆高斯(拆机)10500高斯 H50(新,拆机)常规矽钢片适用电牛功率:66片45W以下;76片70W以下;86片片200W以下;114片300W以下;300W以上用13电流密度的取值:电流密度常规家庭用途可以取3.0A/平方用途进行取值,如300W以上取2.5,75w—300W取要大于3.5,否则安全性没有保证。

小型电源变压器的简易计算方法

小型电源变压器的简易计算方法

小型变压器的简易计算方法一、基本公式:1、铁芯的载面积:S=ab,a表示铁芯舌宽,单位mm,b表示铁芯厚度,单位mm,100mm2=1cm2,S单位cm22、变压器的功率P=(S/1.25) 2,P单位瓦W;3、初级每伏的圈数N=4.5×105/S×B, B:一般选8000高斯,好的选11000高斯,冷轧硅钢片B选16000高斯;4、初级的匝数N1=U1×N;5、次级的匝数N2= U2×N× 1.1;6、次级的功率P2= U2×I2,如次级有几组,应全部相加;7、初级的功率P1=P2/η,选η=0.9;8、初级的电流I1=P1/U1;9、次级的电流I2=P2/U2;10、初级导线的直径 d1=0.72I1;11、次级导线的直径 d2=0.72I2;12、将计算的数据标到图1。

二、应用实例:已知铁芯E19×35,U1=220V,U2=17V,I2=1.5A,B=11000,η=0.9计算出变压器的圈数及线径:计算方法如下:1、铁芯的载面积:S=a×b=19×35=665 mm2=6.65 cm2;2、变压器的功率P=(S/1.25) 2=(6.65/1.25) 2 =28W;3、初级每伏的圈数N=4.5×103/S×B=4.5×105/6.65×11000=6.15T/V;4、初级的匝数N1=U1×N=220×6.15=1350T;5、次级的匝数N2= U2×N× 1.1=17×6.65×1.1=115T(对于次级绕组,由于接入负载后将有 5 ~10 %的电压降落,因此次级绕组应乘以1.05 ~ 1.1 的系数)6、次级的功率P2= U2×I2=17×1.5=25W;7、初级的功率P1=P2/η=25/0.9=27W;8、初级的电流I1=P1/U1=27/220=0.12A;9、次级的电流I2=P2/U2=25/17=1.5A;10、初级导线的直径d1=0.72I1=0.7212.0=0.24mm;11、次级导线的直径d2=0.72I2=0.725.1=0.89mm;12、将计算的数据标到图上:。

开关电源变压器计算公式

开关电源变压器计算公式

开关电源变压器计算公式开关电源变压器是一种常用的电力转换装置,用于将输入的交流电转换为所需的输出电压,并向负载提供电能。

在开关电源变压器的设计和计算中,有几个关键参数需要考虑,包括输入电压、输出电压、输出功率、变压比、工作频率等。

在进行开关电源变压器计算时,首先需要确定输出电压和输出功率。

输出电压可以根据负载的要求和应用的需要来确定,输出功率则可以通过负载的功率需求来计算。

一般来说,输出功率可以根据负载的额定电流和额定电压来计算,公式为:输出功率(W)=负载电流(A)×负载电压(V)接下来需要确定输入电压和变压比。

输入电压可以根据应用的电网电压来确定,变压比可以根据输出电压和输入电压的比例来计算,公式为:变压比=输出电压(V)/输入电压(V)在确定输入电压和变压比后,可以通过变压器的变比关系来计算变压器的参数。

变压器的变比关系可以表示为:N2/N1=U2/U1=I1/I2其中,N1和N2分别表示原边和副边的匝数,U1和U2分别表示输入电压和输出电压,I1和I2分别表示输入电流和输出电流。

通过变比关系可以计算出原边和副边的匝数,公式为:N1=N2×(U1/U2)N2=N1×(U2/U1)同时,还需要考虑实际变压器中的功率损耗。

功率损耗可以包括铜损耗和铁损耗两部分。

铜损耗是由于变压器中导线的电阻而产生的,可以通过负载电流和电阻来计算。

铁损耗则是由于变压器磁芯中磁场变化而产生的,可以根据变压器的材质和工作频率来估算。

最后,还需要考虑变压器的工作频率对变压器参数的影响。

工作频率会影响变压器的磁芯材质选择和变压器损耗的计算。

一般来说,变压器使用的材料可以根据工作频率的不同而选择,常见的有铁氧体、硅钢等材料。

综上所述,开关电源变压器的计算需要考虑多个参数,包括输出电压、输出功率、输入电压、变压比、匝数、功率损耗和工作频率等。

根据这些参数可以计算出变压器的基本参数,并选择合适的材料和设计方案来满足应用需求。

全桥式开关电源变压器参数计算办法

全桥式开关电源变压器参数计算办法

全桥式开关电源变压器参数计算办法全桥式开关电源是一种常用于电子设备的电源供应系统,其特点是输出功率大、效率高、体积小、重量轻。

全桥式开关电源中的变压器起到了功率转换和电气隔离的作用。

本文将详细介绍全桥式开关电源变压器参数的计算办法。

1.输入电压和输出电压的确定首先根据电子设备的需求和设计要求,确定输入电压和输出电压的数值。

一般来说,输入电压为直流电,通常为12V或24V;输出电压可以根据设备的功耗和电路要求来确定。

2.输入电流和输出电流的估算接下来需要根据设备的功耗和效率来估算电流的数值。

输入电流的估算可以通过计算输入功率和输入电压之间的关系来得出,一般来说,输入功率为输出功率的1.2倍左右;输出电流可以通过计算输出功率和输出电压之间的关系来得出。

3.技术参数的选择根据估算得出的输入电流和输出电流的数值,选择合适的技术参数。

包括选取合适的铁芯材料、导线截面积、绕线数目等。

4.计算变压器的变比根据输入电压和输出电压的数值,计算变压器的变比。

变比可以通过以下公式计算:变比=输入电压/输出电压5.计算变压器的匝数根据变比和导线截面积,计算变压器的主绕线匝数。

主绕线匝数可以通过以下公式计算:主绕线匝数=主导线截面积x输入电流/主导线的负载流密度6.计算变压器的副绕线匝数根据变比和主绕线匝数,计算变压器的副绕线匝数。

副绕线匝数可以通过以下公式计算:副绕线匝数=主绕线匝数x变比7.计算变压器的铁芯参数根据输入电流和主绕线匝数,计算变压器的铁芯参数。

包括铁芯截面积、总磁通和铁芯材料的性能参数。

8.计算变压器的电阻和电感根据变压器的铁芯参数和主绕线匝数,计算变压器的电阻和电感。

9.检查变压器设计是否符合要求最后一步是检查变压器设计的参数是否满足设备的需求和设计要求。

包括变压器的功率损耗、温升、散热等。

总结:以上是全桥式开关电源变压器参数计算的基本步骤。

在实际设计中,还需要考虑特殊情况和额定工作条件,如过载、瞬态响应等。

开关电源变压器的计算

开关电源变压器的计算

1:线径的计算:一般铜线截面积每平方mm取值5安培电流。

(高频取4.95,低频取3.5.)公式1:。

公式2:。

r=半径。

例题:假设铜线半径是1mm.3.141×1=3.141×5A=15.705A电流。

15.7A.=2.0mm铜线直径。

2: 峰值功率计算。

Pout = (Vout+Vf) Iout 1.23:初级峰值电流计算:IPmax =IPmin = KIP1K为脉动电流,取值:0.4.4:输入电流公式:÷PF=Pin÷Vin=Iin。

3:肖特基的取值计算。

肖特基一般取输出电流的2-3倍。

匝比一般是10比1输出峰值电压的计算:〈(Vin(max)×)+80V〉÷n + Vout=峰值电压。

〈〔最大输入电压×〕+80V〉÷匝比+输出电压。

例题:以输出5V为例:〈〔最大输入电压264V×1.414〕+80V〉÷匝比10+输出电压5V。

峰值电压等于==50.32V./*****************************************************************/开关变压器计算步骤:P-初级,S-次级,D-占空比,n匝比,L-电感量,f频率,η-效率, K-脉动电流。

T-时间,ON-开,NP-初级匝数,IP 峰值电流。

AE-磁芯截面积,查磁芯表。

Bm-磁通密度。

单位-高斯。

/******************************************************************* 要求:输入电压《85-265V》。

最大占空比0.45左右。

根据IC资料选择。

η-效率。

0.75Vout-输出电压。

5VIout-输出电流。

2Af –开关频率。

100KIC方案,选择7535. 10W/******************************************************************** 1:估算初级输入电流:I in÷PF=Pin÷Vin=Iin。

三相变压器功率计算

三相变压器功率计算

三相变压器功率计算三相变压器是一种将三相电源的电能转化为需要的电能的电力设备,常用于电力系统中的输电与配电环节。

功率计算是变压器设计、运行和维护中不可或缺的一项工作,可以帮助我们了解变压器的性能、电压和电流负载情况等信息。

输入功率=√3*输入电压*输入电流*功率因数其中,√3是三相系统的功率系数,输入电压是指变压器的输入电压,输入电流是指变压器的输入电流,功率因数是变压器的功率因数。

输出功率=√3*输出电压*输出电流*功率因数其中,输出电压是指变压器的输出电压,输出电流是指变压器的输出电流,功率因数是变压器的功率因数。

在使用上述计算公式时1.三相变压器的电压和电流一般是有效值,即相应的电压和电流的峰值去掉√22.功率因数是指电压和电流的相位差的余弦值,其取值范围为-1到1,通常可以根据实际情况进行估算或者测量得到。

3.输入功率和输出功率的计算结果一般都是有功功率,即不考虑变压器的无功功率损耗。

除了输入功率和输出功率的计算,三相变压器的效率也是一个重要的参数。

变压器的效率可以通过以下公式计算:效率=输出功率/输入功率*100%其中,输入功率和输出功率的单位需要保持一致,效率则以百分比的形式表示。

在进行三相变压器功率计算时,需要关注一些与变压器相关的参数,例如变压器的额定容量、额定电压、额定电流和额定功率因数等。

这些参数可以在变压器的标牌上找到,并根据实际情况进行使用。

总之,三相变压器功率计算是电力工程中的一项重要任务,通过该计算可以获得变压器的输入功率、输出功率和效率等参数。

通过合理计算和评估,可以对变压器的性能和运行情况进行准确的把握。

变压器功率计算方法

变压器功率计算方法

和的系数来自实用电工速算口诀已知变压器容量,求其各电压等级侧额定电流口诀 a :容量除以电压值,其商乘六除以十。

说明:适用于任何电压等级。

在日常工作中,有些电工只涉及一两种电压等级的变压器额定电流的计算。

将以上口诀简化,则可推导出计算各电压等级侧额定电流的口诀:容量系数相乘求。

已知变压器容量,速算其一、二次保护熔断体(俗称保险丝)的电流值。

口诀 b :配变高压熔断体,容量电压相比求。

配变低压熔断体,容量乘9除以5。

说明:正确选用熔断体对变压器的安全运行关系极大。

当仅用熔断器作变压器高、低压侧保护时,熔体的正确选用更为重要。

这是电工经常碰到和要解决的问题。

已知三相电动机容量,求其额定电流口诀(c):容量除以千伏数,商乘系数点七六。

说明:(1)口诀适用于任何电压等级的三相电动机额定电流计算。

由公式及口诀均可说明容量相同的电压等级不同的电动机的额定电流是不相同的,即电压千伏数不一样,去除以相同的容量,所得“商数”显然不相同,不相同的商数去乘相同的系数,所得的电流值也不相同。

若把以上口诀叫做通用口诀,则可推导出计算220、380、660、电压等级电动机的额定电流专用计算口诀,用专用计算口诀计算某台三相电动机额定电流时,容量千瓦与电流安培关系直接倍数化,省去了容量除以千伏数,商数再乘系数。

三相二百二电机,千瓦三点五安培。

常用三百八电机,一个千瓦两安培。

低压六百六电机,千瓦一点二安培。

高压三千伏电机,四个千瓦一安培。

高压六千伏电机,八个千瓦一安培。

(2)口诀c 使用时,容量单位为kW,电压单位为kV,电流单位为A,此点一定要注意。

(3)口诀c 中系数是考虑电动机功率因数和效率等计算而得的综合值。

功率因数为,效率不,此两个数值比较适用于几十千瓦以上的电动机,对常用的10kW 以下电动机则显得大些。

这就得使用口诀c计算出的电动机额定电流与电动机铭牌上标注的数值有误差,此误差对10kW以下电动机按额定电流先开关、接触器、导线等影响很小。

反激式开关电源变压器参数的计算

反激式开关电源变压器参数的计算

反激式开关电源变压器参数的计算首先,反激式开关电源变压器有两个主要参数需要计算,即变压器的变比和功率。

一、变压器的变比计算:变压器的变比是指输入电压与输出电压之间的比例关系。

对于反激式变压器,我们需要根据输入电压 Vin 和输出电压 Vout 的关系计算变比。

变比 N = Vout / Vin其中,N 为变比,Vout 为输出电压,Vin 为输入电压。

例如,如果输入电压为220V,输出电压为12V,则变比为:N=12/220=1/18.33≈0.0546二、功率的计算:功率是指单位时间内的能量传输速度,对于反激式开关电源变压器,我们需要计算输入功率和输出功率。

1.输入功率的计算:输入功率可以通过输入电压和输入电流计算得出。

输入功率 Pin = Vin * Iin其中,Pin 为输入功率,Vin 为输入电压,Iin 为输入电流。

2.输出功率的计算:输出功率可以通过输出电压和输出电流计算得出。

输出功率 Pout = Vout * Iout其中,Pout 为输出功率,Vout 为输出电压,Iout 为输出电流。

需要注意的是,输出功率应该小于输入功率,因为变压器存在能量损耗。

三、额定功率计算:额定功率是指变压器能够稳定工作的最大功率,通常是根据设备的功耗需求来确定的。

根据输入功率和输出功率的关系,我们可以计算出额定功率。

额定功率 Prated = min(Pin, Pout)其中,Prated 为额定功率,Pin 为输入功率,Pout 为输出功率,取两者中较小的值作为额定功率。

四、变压器的参数选取:根据反激式开关电源变压器的工作原理和计算结果,我们可以根据需求选择合适的变压器。

需要考虑的参数包括变压器的变比、额定功率、工作频率、绕组电流等。

在选择变压器的过程中,我们需要注意以下几点:1.变比要满足输出电压要求,同时考虑输入电压的变化范围。

2.额定功率要满足设备的功耗需求,同时要考虑变压器的损耗和温升情况。

几种开关电源变压器设计计算方法

几种开关电源变压器设计计算方法

几种开关电源变压器设计计算方法开关电源变压器是一种电力转换装置,用于将交流电转换为需要的电压或电流。

它是开关电源的核心部分之一、在开关电源的设计中,变压器的设计计算非常重要。

下面介绍几种开关电源变压器设计计算方法。

1.变压器的变比设计计算方法:变压器的变比决定了输出电压的大小。

在开关电源设计中,根据需要的输出电压和输入电压,可以计算出变压器的变比。

变压器的变比计算公式如下:变比=输出电压/输入电压2.变压器的功率计算方法:变压器的功率决定了能够输出的最大功率。

在开关电源设计中,需要根据负载的功率要求和开关管的功率能力来计算变压器的功率。

变压器的功率计算公式如下:功率=输出电压×输出电流3.变压器的绕组计算方法:变压器的绕组计算主要是计算变压器的线圈的匝数和截面积。

在开关电源设计中,需要根据变压器的功率、频率和工作温度来计算绕组的截面积。

变压器的绕组计算公式如下:匝数=(磁通×动铁面积)/(磁压×磁路长度)4.变压器的损耗计算方法:变压器的损耗是指在工作过程中的能量损失。

在开关电源设计中,需要计算变压器的铜损和铁损。

变压器的铜损可以通过计算绕组的电阻和负载电流来获取。

变压器的铁损可以通过计算磁铁和磁路的磁滞损耗和涡流损耗来获得。

变压器的损耗计算公式如下:铜损=绕组电阻×负载电流^2铁损=磁滞损耗+涡流损耗5.变压器的有效值计算方法:变压器的有效值是指输入和输出电压的平均值。

在开关电源设计中,需要计算变压器的有效值来确定电压的稳定性。

变压器的有效值计算公式如下:有效值=峰值/根号2综上所述,开关电源变压器的设计计算方法主要包括变比计算、功率计算、绕组计算、损耗计算和有效值计算等方面。

通过合理的设计计算,可以确保开关电源变压器的性能和稳定性,进而提高开关电源的工作效率。

开关电源变压器计算公式

开关电源变压器计算公式

开关电源变压器计算公式已知条件:设计步骤:INPUT:1、选择磁芯材质,确定△B。

电压:90~264Vac选择磁芯材质的标准:⾼Bs、低损耗、⾼µi。

Vinmin Vinmax对于EE型磁芯,有频率:47~63Hz △B =0.2OUTPUT2、确定磁芯的尺⼨及型号电压1:Vdc1>求磁芯的Ap以确定尺⼨Ap =Aw*Ae=(Pt 4)/(2△B*fs电流1:A3.16Iomax =电压2:Vdc 2>形状及规格的确定电流2:A 根据上⾯计算的Ap,查磁芯的规格书效率:η≥0.83Ae:⼯作频率:fs =70Khz Aw:AL:名词解释:le:Bs:饱和磁通密度Ap:µi:磁芯磁导率Ve:Ap:⾯积积3、估算临界电流Iob(DCM/CCM) Aw:窗⼝⾯积Iob =80%*IomaxAe:磁芯有效截⾯积=Po:输出功率4、求匝⽐n=60.01V INmin =Vinmin*√2-20Pt:传递功率=107=Po/η+Po n=[V INmin /(Vo+Vf)]*[Dmax/(1-Dmax)=132.3002W=J:电流密度,⼀般取值:取值:6400A/cm 2⼀般取整数,对于⼤于原数的,可Ku:绕组系数,⼀般取值:验证Dmax0.2~0.5Dmax=n(Vo+Vf)/[VINmin+n(Vo+Vf)]=le:磁路长度Ve:磁芯的体积Iob:估算临界电流5、求CCM/DCM临界状态的副边峰SBVf:⼆极管压降,0.6V△I SB =2Iob/(1-Dmax)Dmax:最⼤占空⽐=0.56、计算次级电感Ls和初级电感Lp△I SB :临界状态的副边峰值电流Ls = (Vo + Vf)(1-Dm ΔI SBLs:次级电感=uH Lp:初级电感 Lp = n 2 Ls△Isp:副边峰值电流=uH注意:此电感值为临界电感,若需⼯作在CCM,则增⼤若需⼯作在DCM,则减⼩此值;7、求CCM时副边峰值电流△Isp12.603453.7270.3125.30.1 2.5280.882630644499.2193.09512Vo0.591Iomax5.50.523取值:0.02验算通过10.598Io(max) = (2ΔIs + ΔISB) * (1- Dmax) /∴ΔIs = Io(max) / (1-Dmax) - (ΔISB /∴ΔIsp = ΔI SB +ΔIs = Io(max) / (1-Dma =8、求CCM时原边峰值电流△Ipp ΔIpp = ΔIsp / n=A9、确定Np、Ns1> NpNp = Lp * ΔIpp / (ΔB* Ae)=Ts调整Np =Ts 2> NsNs = Np / n10Ts求每匝伏特数VaVa = (Vo + Vf) / Ns =∴Nvo2= (Vo2 + Vf) / Va= 6.4取整:710、计算汽隙长度Lglg = Np 2*µo*Ae / Lp=mm11.890.691.9864.860 1.96,确定△B。
