ZC3-A回弹仪操作规程
数字回弹仪使用说明书(ZC3-A)
1．概述1.1 ZC3-A型数字回弹仪ZC3-A型数字回弹仪是由中国国家行业标准《回弹法检测混凝土抗压强度技术规程》GB/T23-2001（以下简称规程）的参编单位省乐陵市回弹仪厂精心研制，具有自主知识产权并荣获二项国家专利（ZL03200681.0、200520001968.2）并可以在检定器上进行检定，完全符合回弹仪国家检定技术规程《JJG817-93》的要求，适用于各类建筑工程中C10-C60混凝土抗压强度的无损检测。
ZC3-A型数字回弹仪由数字回弹仪主机、回弹仪单机传感器、电脑数据处理软件、现场打印机和适配电源盒（选配）组成。
本机具有自动记录、自动存储、自动计算、自动数据处理功能，大幅提高了检验检测、数据计算处理、报告编制的工作效率，降低了检测人员的劳动强度，体现了回弹检测的科学性、先进性、公正性和准确性。
省乐陵市回弹仪厂是各种回弹仪、无损检测配套设备和回弹仪检定装置的专业生产厂商，在国外具有很高的知名度，是检测工程师的首选品牌，多年来承蒙各地权威检测机构的帮助与支持，我厂得以发展壮大，为了答广大用户、提高检测工作效率降低人员劳动强度，我厂研制出了第二代ZC3-A型数字回弹仪。
我厂始终坚持简洁实用、质量上乘、价格低廉、易学易懂的原则、回弹仪机械部分易于维护等特点，引领无损检测走上数字化、智能化的新时代。
1.2数字回弹仪主机ZC3-A型数字回弹仪主机接收回弹仪单机传感器的回弹值数据信号，储存并结合用户的设置进行数据处理，然后根据用户选择进行数据查询、现场打印或向计算机传送数据等功能。
1.2.1主要技术指标✧检测数据处理依据《回弹法检测混凝土抗压强度技术规程》（JGJ/T23-2001）✧存储存量：8000点✧显示屏：45x30(mm) 128x64(点阵)✧电源：5V✧通信速率：115200bps✧尺寸：140x75x40✧电池电源：标准3.7V锂离子充电电池1.2.2 主要功能及特点✧传感器率定：规的回弹仪率定界面，确保回弹检测前后机械回弹仪的率定值在80±2之间，保证回弹检测的准确性。

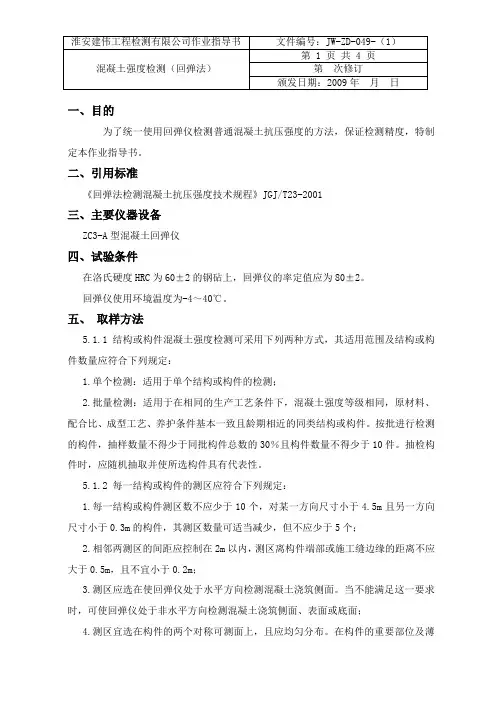

回弹法作业指导书
一、目的为了统一使用回弹仪检测普通混凝土抗压强度的方法，保证检测精度，特制定本作业指导书。
二、引用标准《回弹法检测混凝土抗压强度技术规程》JGJ/T23-2001三、主要仪器设备ZC3-A型混凝土回弹仪四、试验条件在洛氏硬度HRC为60±2的钢砧上，回弹仪的率定值应为80±2。
回弹仪使用环境温度为-4～40℃。
五、取样方法5.1.1 结构或构件混凝土强度检测可采用下列两种方式，其适用范围及结构或构件数量应符合下列规定：1.单个检测：适用于单个结构或构件的检测；2.批量检测：适用于在相同的生产工艺条件下，混凝土强度等级相同，原材料、配合比、成型工艺、养护条件基本一致且龄期相近的同类结构或构件。
按批进行检测的构件，抽样数量不得少于同批构件总数的30％且构件数量不得少于10件。
抽检构件时，应随机抽取并使所选构件具有代表性。
5.1.2 每一结构或构件的测区应符合下列规定：1.每一结构或构件测区数不应少于10个，对某一方向尺寸小于4.5m且另一方向尺寸小于0.3m的构件，其测区数量可适当减少，但不应少于5个；2.相邻两测区的间距应控制在2m以内，测区离构件端部或施工缝边缘的距离不应大于0.5m，且不宜小于0.2m；3.测区应选在使回弹仪处于水平方向检测混凝土浇筑侧面。
当不能满足这一要求时，可使回弹仪处于非水平方向检测混凝土浇筑侧面、表面或底面；4.测区宜选在构件的两个对称可测面上，且应均匀分布。
在构件的重要部位及薄弱部位必须布置测区，并应避开预埋件；5.测区的面积不宜大于0.04m2；6.检测面应为混凝土表面，并应清洁、平整，不应有疏松层、浮浆、油垢、涂层以及蜂窝、麻面，必要时可用砂轮清除疏松层和杂物，且不应有残留的粉末或碎屑；7.对弹击时产生颤动的薄壁小型构件应进行固定。
5.1.3 结构或构件的测区应表有清晰的编号，必要时应在记录纸上描述测区布置示意图和外观质量情况。
5.1.4 当检测条件与测强曲线的适用条件有较大差异时，可采用同条件试件或钻取混凝土芯样进行修正，试件或钻取芯样数量不应少于6个。
数字回弹仪使用说明书ZCA
数字回弹仪使用说明书Z C A公司内部档案编码：[OPPTR-OPPT28-OPPTL98-1．概述ZC3-A型数字回弹仪ZC3-A型数字回弹仪是由中国国家行业标准《回弹法检测混凝土抗压强度技术规程》GB/T23-2001（以下简称规程）的参编单位山东省乐陵市回弹仪厂精心研制，具有自主知识产权并荣获二项国家专利（、）并可以在检定器上进行检定，完全符合回弹仪国家检定技术规程《JJG817-93》的要求，适用于各类建筑工程中C10-C60混凝土抗压强度的无损检测。
ZC3-A型数字回弹仪由数字回弹仪主机、回弹仪单机传感器、电脑数据处理软件、现场打印机和适配电源盒（选配）组成。
本机具有自动记录、自动存储、自动计算、自动数据处理功能，大幅提高了检验检测、数据计算处理、报告编制的工作效率，降低了检测人员的劳动强度，体现了回弹检测的科学性、先进性、公正性和准确性。
山东省乐陵市回弹仪厂是各种回弹仪、无损检测配套设备和回弹仪检定装置的专业生产厂商，在国内外具有很高的知名度，是检测工程师的首选品牌，多年来承蒙各地权威检测机构的帮助与支持，我厂得以发展壮大，为了答谢广大用户、提高检测工作效率降低人员劳动强度，我厂研制出了第二代ZC3-A型数字回弹仪。
我厂始终坚持简洁实用、质量上乘、价格低廉、易学易懂的原则、回弹仪机械部分易于维护等特点，引领无损检测走上数字化、智能化的新时代。
精彩文档1.2数字回弹仪主机ZC3-A 型数字回弹仪主机接收回弹仪单机传感器的回弹值数据信号，储存并结合用户的设置进行数据处理，然后根据用户选择进行数据查询、现场打印或向计算机传送数据等功能。
主要技术指标检测数据处理依据《回弹法检测混凝土抗压强度技术规程》（JGJ/T23-2001）内存储存量：8000点显示屏：45x30(mm) 128x64(点阵)电源：5V通信速率：115200bps尺寸：140x75x40电池电源：标准锂离子充电电池主要功能及特点传感器率定：规范的回弹仪率定界面，确保回弹检测前后机械回弹仪的率定值在80±2之间，保证回弹检测的准确性。

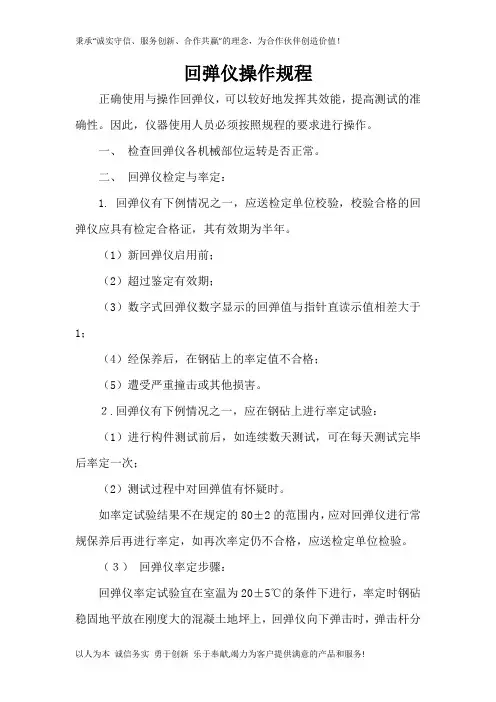

回弹仪操作规程
回弹仪操作规程正确使用与操作回弹仪，可以较好地发挥其效能，提高测试的准确性。
因此，仪器使用人员必须按照规程的要求进行操作。
一、检查回弹仪各机械部位运转是否正常。
二、回弹仪检定与率定：1. 回弹仪有下例情况之一，应送检定单位校验，校验合格的回弹仪应具有检定合格证，其有效期为半年。
（1）新回弹仪启用前；（2）超过鉴定有效期；（3）数字式回弹仪数字显示的回弹值与指针直读示值相差大于1；（4）经保养后，在钢砧上的率定值不合格；（5）遭受严重撞击或其他损害。
２.回弹仪有下例情况之一，应在钢砧上进行率定试验：（1）进行构件测试前后，如连续数天测试，可在每天测试完毕后率定一次；（2）测试过程中对回弹值有怀疑时。
如率定试验结果不在规定的80±2的范围内，应对回弹仪进行常规保养后再进行率定，如再次率定仍不合格，应送检定单位检验。
（３）回弹仪率定步骤：回弹仪率定试验宜在室温为20±5℃的条件下进行，率定时钢砧稳固地平放在刚度大的混凝土地坪上，回弹仪向下弹击时，弹击杆分4次旋转，每次旋转约90º，弹击3~5次，取其中最后连续3次且读书稳定的回弹值进行平均作为率定值。
三、测定步骤：1．测区和测点布置（2）相邻两侧区的间距不应大于2m，测区离构件端部或施工缝边缘的距离不宜大于0.5m，且不宜小于0.2m。
（3）测区宜选在能使回弹仪处于水平方向的混凝土浇筑侧面。
当不能满足这一要求时，也可选在使回弹仪处于非水平方向的混凝土浇筑表面或底面。
（4）测区宜布置在构件的两个对称的可侧面上，当不能布置在对称的可侧面上时，也可布置在同一可测面上，且应均匀分布。
在构件的重要部位及薄弱部位应布置测区，并应避开预埋件。
（5）测区的面积不宜大于0.04m2。
（6）测区表面应为混凝土原浆面，并应清洁、平整，不应有疏松层、浮浆、油垢、涂层以及蜂窝、麻面。
（7）对于弹击时产生颤动的薄壁、小型构件，应进行固定。
（8）对龄期超过3个月的硬化混凝土，应测定混凝土表层的碳化深度进行回弹值修正，也可用砂轮将碳化层打磨掉以后进行测定，但经打磨的与未经打磨的不得混在一起计算或与试块强度比较（未打磨）。
回弹仪操作规程
回弹仪操作规程正确使用与操作回弹仪，可以较好地发挥其效能，提高测试的准确性。
因此，仪器使用人员必须按照规程的要求进行操作。
一、检查回弹仪各机械部位运转是否正常。
二、回弹仪检定与率定：1. 回弹仪有下例情况之一，应送检定单位校验，校验合格的回弹仪应具有检定合格证，其有效期为半年。
〔1〕新回弹仪启用前；〔2〕超过鉴定有效期；〔3〕数字式回弹仪数字显示的回弹值与指针直读示值相差大于1；〔4〕经保养后，在钢砧上的率定值不合格；〔5〕遭受严重撞击或其他损害。
２.回弹仪有下例情况之一，应在钢砧上进行率定试验：〔1〕进行构件测试前后，如连续数天测试，可在每天测试完毕后率定一次；〔2〕测试过程中对回弹值有疑心时。
如率定试验结果不在规定的80±2的范围内，应对回弹仪进行常规保养后再进行率定，如再次率定仍不合格，应送检定单位检验。
〔３〕回弹仪率定步骤：回弹仪率定试验宜在室温为20±5℃的条件下进行，率定时钢砧稳固地平放在刚度大的混凝土地坪上，回弹仪向下弹击时，弹击杆分4次旋转，每次旋转约90º，弹击3~5次，取其中最后连续3次且读书稳定的回弹值进行平均作为率定值。
三、测定步骤：1．测区和测点布置〔1〕对于一般构件，测区数不宜少于10个。
当受检构件数量大于30个且不需提供单个构件推定强度或受检构件某一方向尺寸不大于4.5m且另一方向尺寸不大于0.3m时，每个构件的测区数量可适当减少，但不应少于5个。
〔2〕相邻两侧区的间距不应大于2m，测区离构件端部或施工缝边缘的距离不宜大于0.5m，且不宜小于0.2m。
〔3〕测区宜选在能使回弹仪处于水平方向的混凝土浇筑侧面。
当不能满足这一要求时，也可选在使回弹仪处于非水平方向的混凝土浇筑外表或底面。
〔4〕测区宜布置在构件的两个对称的可侧面上，当不能布置在对称的可侧面上时，也可布置在同一可测面上，且应均匀分布。
在构件的重要部位及薄弱部位应布置测区，并应避开预埋件。
回弹仪操作作业规程
回弹仪操作作业规程回弹仪操作方法1.回零操作：将回弹仪弹击杆顶住砼测试面，轻压尾盖，定位钩销脱开导向法兰；慢慢抬起仪器，在压缩弹簧作用下，弹击杆伸出，挂钩与弹击锤挂上，同时导向法兰将指针滑块带到零位，即指针滑块上红刻线与零度尺零线重合。
2.回弹仪获得能量操作：将已伸出的弹击杆对准砼测试面上测点，均匀缓慢退呀回弹仪，弹击杆被压入回弹仪，弹击拉簧拉伸；当仪器推压到一定位置时，导向法兰上的挂钩背部与尾部调整螺栓头端面接触并开始移动，到挂钩脱开弹击锤的瞬间，弹击拉簧伸长度达到规定的标准长度75mm，此时仪器得到了标称功能2.207N.m，弹击锤处于一触即发的状态。
这一操作规程应始终保持回弹仪轴心垂直于测试面，切忌推压用力过猛，速度过快。
3.弹击操作：紧接上述操作并继续推压回弹仪，直至弹击锤与挂钩脱开，在弹击拉簧拉力作用下，弹击锤沿中信导杆向弹击杆飞速冲击，动能在锤杆碰撞瞬间将进行分解：一部分能量使砼产生塑形变形而被吸收，另一部分使砼产生弹性变形而弹给弹击锤使其回跳。
4.读取回弹值操作：当弹击锤与弹击杆碰撞后第一次碰撞回跳时将指针滑块带到一定位置，此后应继续压住回弹仪，并从指针滑块刻线所对应的读尺刻线读取回弹值Ri；若不便读数，可按动按钮锁住机芯，保留指针滑块的位置，然后将回弹仪拿到便于读数处读取回弹值。
LF-Ⅱ型离心式快速沥青含量测定仪操作方法（1）在烘箱中于105℃左右烘干环形滤纸，取出称重并记录；（2）打开仓盖再旋下锁紧螺母，打开料盖；（3）将1.5公斤左右混合料放入料碗内，加入适量容积将其浸没并用玻璃棒降班均匀，使沥青充分溶解。
放号滤纸，盖上料盖并旋紧锁紧螺母，扣好仓盖和机盖，放号回收瓶，浸泡30分钟左右；（4）打开电脑开关，离心过滤开始，等混合液流出停止后关闭电源开关，向后推顶刹车手柄使电击停转；（5）取下扣盖，加注新溶剂，数量同前，扣好料盖，3-5分钟左右后，重复步骤（2）、（4），如此数次直至流出的溶剂为清澈的淡黄色为止。
数字回弹仪使用说明书(ZC3-A)
1．概述1.1 ZC3-A型数字回弹仪ZC3-A型数字回弹仪是由中国国家行业标准《回弹法检测混凝土抗压强度技术规程》GB/T23-2001（以下简称规程）的参编单位山东省乐陵市回弹仪厂精心研制，具有自主知识产权并荣获二项国家专利（ZL03200681.0、200520001968.2）并可以在检定器上进行检定，完全符合回弹仪国家检定技术规程《JJG817-93》的要求，适用于各类建筑工程中C10-C60混凝土抗压强度的无损检测。
ZC3-A型数字回弹仪由数字回弹仪主机、回弹仪单机传感器、电脑数据处理软件、现场打印机和适配电源盒（选配）组成。
本机具有自动记录、自动存储、自动计算、自动数据处理功能，大幅提高了检验检测、数据计算处理、报告编制的工作效率，降低了检测人员的劳动强度，体现了回弹检测的科学性、先进性、公正性和准确性。
山东省乐陵市回弹仪厂是各种回弹仪、无损检测配套设备和回弹仪检定装置的专业生产厂商，在国内外具有很高的知名度，是检测工程师的首选品牌，多年来承蒙各地权威检测机构的帮助与支持，我厂得以发展壮大，为了答谢广大用户、提高检测工作效率降低人员劳动强度，我厂研制出了第二代ZC3-A型数字回弹仪。
我厂始终坚持简洁实用、质量上乘、价格低廉、易学易懂的原则、回弹仪机械部分易于维护等特点，引领无损检测走上数字化、智能化的新时代。
1.2数字回弹仪主机ZC3-A型数字回弹仪主机接收回弹仪单机传感器的回弹值数据信号，储存并结合用户的设置进行数据处理，然后根据用户选择进行数据查询、现场打印或向计算机传送数据等功能。
1.2.1主要技术指标✧检测数据处理依据《回弹法检测混凝土抗压强度技术规程》（JGJ/T23-2001）✧内存储存量：8000点✧显示屏：45x30(mm) 128x64(点阵)✧电源：5V✧通信速率：115200bps✧尺寸：140x75x40✧电池电源：标准3.7V锂离子充电电池1.2.2 主要功能及特点✧传感器率定：规范的回弹仪率定界面，确保回弹检测前后机械回弹仪的率定值在80±2之间，保证回弹检测的准确性。
回弹仪操作规程
回弹仪操作规程正确使用与操作回弹仪，可以较好地发挥其效能，提高测试的准确性。
因此，仪器使用人员必须按照规程的要求进行操作。
一、检查回弹仪各机械部位运转是否正常。
二、回弹仪检定与率定：1. 回弹仪有下例情况之一，应送检定单位校验，校验合格的回弹仪应具有检定合格证，其有效期为半年。
（1）新回弹仪启用前；（2）超过鉴定有效期；（3）数字式回弹仪数字显示的回弹值与指针直读示值相差大于1；（4）经保养后，在钢砧上的率定值不合格；（5）遭受严重撞击或其他损害。
２.回弹仪有下例情况之一，应在钢砧上进行率定试验：（1）进行构件测试前后，如连续数天测试，可在每天测试完毕后率定一次；（2）测试过程中对回弹值有怀疑时。
如率定试验结果不在规定的80±2的范围内，应对回弹仪进行常规保养后再进行率定，如再次率定仍不合格，应送检定单位检验。
（３）回弹仪率定步骤：回弹仪率定试验宜在室温为20±5℃的条件下进行，率定时钢砧稳固地平放在刚度大的混凝土地坪上，回弹仪向下弹击时，弹击杆分4次旋转，每次旋转约90o，弹击3~5次，取其中最后连续3次且读书稳定的回弹值进行平均作为率定值。
三、测定步骤：1．测区和测点布置（1）对于一般构件，测区数不宜少于10个。
当受检构件数量大于30个且不需提供单个构件推定强度或受检构件某一方向尺寸不大于且另一方向尺寸不大于时，每个构件的测区数量可适当减少，但不应少于5个。
（2）相邻两侧区的间距不应大于2m，测区离构件端部或施工缝边缘的距离不宜大于，且不宜小于。
（3）测区宜选在能使回弹仪处于水平方向的混凝土浇筑侧面。
当不能满足这一要求时，也可选在使回弹仪处于非水平方向的混凝土浇筑表面或底面。
（4）测区宜布置在构件的两个对称的可侧面上，当不能布置在对称的可侧面上时，也可布置在同一可测面上，且应均匀分布。
在构件的重要部位及薄弱部位应布置测区，并应避开预埋件。
（5）测区的面积不宜大于。
（6）测区表面应为混凝土原浆面，并应清洁、平整，不应有疏松层、浮浆、油垢、涂层以及蜂窝、麻面。
数字回弹仪使用说明书（ZC3-A）
数字回弹仪使用说明书（ZC3-A）1．概述1.1 ZC3-A型数字回弹仪ZC3-A型数字回弹仪是由中国国家行业标准《回弹法检测混凝土抗压强度技术规程》GB/T23-2001（以下简称规程）的参编单位山东省乐陵市回弹仪厂精心研制，具有自主知识产权并荣获二项国家专利（ZL03200681.0、200520001968.2）并可以在检定器上进行检定，完全符合回弹仪国家检定技术规程《JJG817-93》的要求，适用于各类建筑工程中C10-C60混凝土抗压强度的无损检测。
ZC3-A型数字回弹仪由数字回弹仪主机、回弹仪单机传感器、电脑数据处理软件、现场打印机和适配电源盒（选配）组成。
本机具有自动记录、自动存储、自动计算、自动数据处理功能，大幅提高了检验检测、数据计算处理、报告编制的工作效率，降低了检测人员的劳动强度，体现了回弹检测的科学性、先进性、公正性和准确性。
山东省乐陵市回弹仪厂是各种回弹仪、无损检测配套设备和回弹仪检定装置的专业生产厂商，在国内外具有很高的知名度，是检测工程师的首选品牌，多年来承蒙各地权威检测机构的帮助与支持，我厂得以发展壮大，为了答谢广大用户、提高检测工作效率降低人员劳动强度，我厂研制出了第二代ZC3-A型数字回弹仪。
我厂始终坚持简洁实用、质量上乘、价格低廉、易学易懂的原则、回弹仪机械部分易于维护等特点，引领无损检测走上数字化、智能化的新时代。
1.2数字回弹仪主机ZC3-A型数字回弹仪主机接收回弹仪单机传感器的回弹值数据信号，储存并结合用户的设置进行数据处理，然后根据用户选择进行数据查询、现场打印或向计算机传送数据等功能。
1.2.1主要技术指标检测数据处理依据《回弹法检测混凝土抗压强度技术规程》（JGJ/T23-2001）内存储存量：8000点显示屏：45x30(mm) 128x64(点阵)电源：5V通信速率：115200bps尺寸：140x75x40电池电源：标准3.7V锂离子充电电池1.2.2 主要功能及特点传感器率定：规范的回弹仪率定界面，确保回弹检测前后机械回弹仪的率定值在80±2之间，保证回弹检测的准确性。
回弹仪操作规程
回弹仪操作规程正确使用和操作回弹仪，能够很好地发挥其效能，提升测试正确性。
所以，仪器使用人员必需根据规程要求进行操作。
一、检验回弹仪各机械部位运转是否正常。
二、回弹仪检定和率定：1. 回弹仪有下例情况之一，应送检定单位校验，校验合格回弹仪应含有检定合格证，其使用期为半年。
（1）新回弹仪启用前；（2）超出判定使用期；（3）数字式回弹仪数字显示回弹值和指针直读示值相差大于1；（4）经保养后，在钢砧上率定值不合格；（5）遭受严重撞击或其它损害。
２.回弹仪有下例情况之一，应在钢砧上进行率定试验：（1）进行构件测试前后，如连续数天测试，可在天天测试完成后率定一次；（2）测试过程中对回弹值有怀疑时。
如率定试验结果不在要求80±2范围内，应对回弹仪进行常规保养后再进行率定，如再次率定仍不合格，应送检定单位检验。
（３）回弹仪率定步骤：回弹仪率定试验宜在室温为20±5℃条件下进行，率定时钢砧稳固地平放在刚度大混凝土地坪上，回弹仪向下弹击时，弹击杆分4次旋转，每次旋转约90º，弹击3~5次，取其中最终连续3次且读书稳定回弹值进行平均作为率定值。
三、测定步骤：1．测区和测点部署（1）对于通常构件，测区数不宜少于10个。
当受检构件数量大于30个且不需提供单个构件推定强度或受检构件某一方向尺寸小于4.5m且另一方向尺寸小于0.3m时，每个构件测区数量可合适降低，但不应少于5个。
（2）相邻两侧区间距不应大于2m，测区离构件端部或施工缝边缘距离不宜大于0.5m，且不宜小于0.2m。
（3）测区宜选在能使回弹仪处于水平方向混凝土浇筑侧面。
当不能满足这一要求时，也可选在使回弹仪处于非水平方向混凝土浇筑表面或底面。
（4）测区宜部署在构件两个对称可侧面上，当不能部署在对称可侧面上时，也可部署在同一可测面上，且应均匀分布。
在构件关键部位及微弱部位应部署测区，并应避开预埋件。
（5）测区面积不宜大于0.04m2。
数字回弹仪使用说明书(ZC3-A)
1．概述1.1 ZC3-A型数字回弹仪ZC3-A型数字回弹仪是由中国国家行业标准《回弹法检测混凝土抗压强度技术规程》GB/T23-2001（以下简称规程）的参编单位山东省乐陵市回弹仪厂精心研制，具有自主知识产权并荣获二项国家专利（ZL03200681.0、200520001968.2）并可以在检定器上进行检定，完全符合回弹仪国家检定技术规程《JJG817-93》的要求，适用于各类建筑工程中C10-C60混凝土抗压强度的无损检测。
ZC3-A型数字回弹仪由数字回弹仪主机、回弹仪单机传感器、电脑数据处理软件、现场打印机和适配电源盒（选配）组成。
本机具有自动记录、自动存储、自动计算、自动数据处理功能，大幅提高了检验检测、数据计算处理、报告编制的工作效率，降低了检测人员的劳动强度，体现了回弹检测的科学性、先进性、公正性和准确性。
山东省乐陵市回弹仪厂是各种回弹仪、无损检测配套设备和回弹仪检定装置的专业生产厂商，在国内外具有很高的知名度，是检测工程师的首选品牌，多年来承蒙各地权威检测机构的帮助与支持，我厂得以发展壮大，为了答谢广大用户、提高检测工作效率降低人员劳动强度，我厂研制出了第二代ZC3-A型数字回弹仪。
我厂始终坚持简洁实用、质量上乘、价格低廉、易学易懂的原则、回弹仪机械部分易于维护等特点，引领无损检测走上数字化、智能化的新时代。
1.2数字回弹仪主机ZC3-A型数字回弹仪主机接收回弹仪单机传感器的回弹值数据信号，储存并结合用户的设置进行数据处理，然后根据用户选择进行数据查询、现场打印或向计算机传送数据等功能。
1.2.1主要技术指标✧检测数据处理依据《回弹法检测混凝土抗压强度技术规程》（JGJ/T23-2001）✧内存储存量：8000点✧显示屏：45x30(mm) 128x64(点阵)✧电源：5V✧通信速率：115200bps✧尺寸：140x75x40✧电池电源：标准3.7V锂离子充电电池1.2.2 主要功能及特点✧传感器率定：规范的回弹仪率定界面，确保回弹检测前后机械回弹仪的率定值在80±2之间，保证回弹检测的准确性。
回弹仪操作规程(DOC)
回弹仪操作方法1.回零操作：将回弹仪弹击杆顶住砼测试面，轻压尾盖，定位钩销脱开导向法兰；慢慢抬起仪器，在压缩弹簧作用下，弹击杆伸出，挂钩与弹击锤挂上，同时导向法兰将指针滑块带到零位，即指针滑块上红刻线与零度尺零线重合。
2.回弹仪获得能量操作：将已伸出的弹击杆对准砼测试面上测点，均匀缓慢退呀回弹仪，弹击杆被压入回弹仪，弹击拉簧拉伸；当仪器推压到一定位置时，导向法兰上的挂钩背部与尾部调整螺栓头端面接触并开始移动，到挂钩脱开弹击锤的瞬间，弹击拉簧伸长度达到规定的标准长度75mm，此时仪器得到了标称功能2.207N.m，弹击锤处于一触即发的状态。
这一操作规程应始终保持回弹仪轴心垂直于测试面，切忌推压用力过猛，速度过快。
3.弹击操作：紧接上述操作并继续推压回弹仪，直至弹击锤与挂钩脱开，在弹击拉簧拉力作用下，弹击锤沿中信导杆向弹击杆飞速冲击，动能在锤杆碰撞瞬间将进行分解：一部分能量使砼产生塑形变形而被吸收，另一部分使砼产生弹性变形而弹给弹击锤使其回跳。
4.读取回弹值操作：当弹击锤与弹击杆碰撞后第一次碰撞回跳时将指针滑块带到一定位置，此后应继续压住回弹仪，并从指针滑块刻线所对应的读尺刻线读取回弹值Ri；若不便读数，可按动按钮锁住机芯，保留指针滑块的位置，然后将回弹仪拿到便于读数处读取回弹值。
LF-Ⅱ型离心式快速沥青含量测定仪操作方法（1）在烘箱中于105℃左右烘干环形滤纸，取出称重并记录；（2）打开仓盖再旋下锁紧螺母，打开料盖；（3）将1.5公斤左右混合料放入料碗内，加入适量容积将其浸没并用玻璃棒降班均匀，使沥青充分溶解。
放号滤纸，盖上料盖并旋紧锁紧螺母，扣好仓盖和机盖，放号回收瓶，浸泡30分钟左右；（4）打开电脑开关，离心过滤开始，等混合液流出停止后关闭电源开关，向后推顶刹车手柄使电击停转；（5）取下扣盖，加注新溶剂，数量同前，扣好料盖，3-5分钟左右后，重复步骤（2）、（4），如此数次直至流出的溶剂为清澈的淡黄色为止。
混凝土回弹仪ZC3-A
设备名称:回弹仪编号:jc002型号:－－仪器产地:山东、天津名称型号价格砼、混凝土回弹仪 ZC3—A 750套装 ZC3—A 880ZC1 高强2600HT225 600HT225A 780HT225B 980HT225SA 2200HT225WD 7800HT1000 2880HT3000 3780数显砼回弹仪2—2000cn 89802—3000cn 99002—5000cn 11700砖回弹仪HT—75 650砂浆回弹仪HT—20 780回弹仪钢砧GZ45 1350 技术参数：HT225 /ZC3-A型混凝土回弹仪本仪器是符合JGJ/T23-2001技术规程的ZC3-A型回弹仪用于检测10-60Mpa范围内的砼抗压强度，系统标准能量为2.207J。
轻便（比同类产品省力2/3）、灵活、价廉、不需电源、易掌握、按钮采用拉伸工艺不易脱落、指针易于调节摩擦力，是适合现场使用的无损检测的首选仪器。
技术参数指针长度：20.0±0.2(mm)指针摩擦力：0.65±0.15(N)弹击杆端部球面半径：25±1.0(mm)弹击拉簧刚度：785.0±40.0(N/m)弹击锤脱钩位置：刻度线“100”刻线处弹击拉簧工作长度：61.5.0±0.3(mm)弹击锤冲击长度：75±0.3弹击锤起跳位置：刻度尺“0”处钢砧率定值：80±2（我厂出厂产品控制在80-81之间装箱组成回弹仪一台、磨石、弹击拉簧、缓冲簧、螺丝刀、说明HT20 /ZC5型砂浆回弹仪本仪器砂浆回弹仪是用弹簧驱动弹击锤并通过弹击杆弹击砖样表面所产生的瞬时弹性形变的恢复力，使锤带动指针弹回并指示出回弹距离，以回弹值作为评定砂浆抗压强度的相关指标之一，来推定砂浆的抗压强度及标号。
它是用于无损检测工业与民用一般建筑物烧结普通砖砌体中砌筑砂浆的抗压强度的一种仪器。
特点符合GB/T50315-2000标准轻便、耐用、示值准确。
回弹仪操作规程
回弹仪操作规程(总3页) -CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除回弹仪操作规程正确使用与操作回弹仪，可以较好地发挥其效能，提高测试的准确性。
因此，仪器使用人员必须按照规程的要求进行操作。
一、检查回弹仪各机械部位运转是否正常。
二、回弹仪检定与率定：1. 回弹仪有下例情况之一，应送检定单位校验，校验合格的回弹仪应具有检定合格证，其有效期为半年。
（1）新回弹仪启用前；（2）超过鉴定有效期；（3）数字式回弹仪数字显示的回弹值与指针直读示值相差大于1；（4）经保养后，在钢砧上的率定值不合格；（5）遭受严重撞击或其他损害。
２.回弹仪有下例情况之一，应在钢砧上进行率定试验：（1）进行构件测试前后，如连续数天测试，可在每天测试完毕后率定一次；（2）测试过程中对回弹值有怀疑时。
如率定试验结果不在规定的80±2的范围内，应对回弹仪进行常规保养后再进行率定，如再次率定仍不合格，应送检定单位检验。
（３）回弹仪率定步骤：回弹仪率定试验宜在室温为20±5℃的条件下进行，率定时钢砧稳固地平放在刚度大的混凝土地坪上，回弹仪向下弹击时，弹击杆分4次旋转，每次旋转约90o，弹击3~5次，取其中最后连续3次且读书稳定的回弹值进行平均作为率定值。
三、测定步骤：1．测区和测点布置（1）对于一般构件，测区数不宜少于10个。
当受检构件数量大于30个且不需提供单个构件推定强度或受检构件某一方向尺寸不大于4.5m且另一方向尺寸不大于0.3m时，每个构件的测区数量可适当减少，但不应少于5个。
（2）相邻两侧区的间距不应大于2m，测区离构件端部或施工缝边缘的距离不宜大于0.5m，且不宜小于0.2m。
（3）测区宜选在能使回弹仪处于水平方向的混凝土浇筑侧面。
当不能满足这一要求时，也可选在使回弹仪处于非水平方向的混凝土浇筑表面或底面。
（4）测区宜布置在构件的两个对称的可侧面上，当不能布置在对称的可侧面上时，也可布置在同一可测面上，且应均匀分布。
(32)ZC3-A混凝土回弹仪操作规程
ZC3-A混凝土回弹仪操作规程
一、将弹击杆顶住混凝土的表面，轻压仪器，使按钮松开，放松压力时弹击杆伸出，挂钩挂上弹击杆锤。
二、使仪器的轴线始终垂直于混凝土的表面并缓慢均匀施压，待弹击锤脱钩冲击弹击杆后，弹击锤回弹带动指针向后移动至某一位置时，指针块上的示值刻线在刻度尺上示出一定数值即为回弹值。
三、使仪器继续顶住混凝土表面进行读数并纪录回弹值。
如条件不利于读数，可按下按钮，锁住机芯，将仪器移置它处读数。
四、逐渐对仪器减压，使弹击杆自仪器内伸出，待下一次使用。
五、测量工作完成后，将仪器表面清洁干净，填写使用记录。
六、非本检测所工作人员不得操作本机。
七、维护和保养：
1、回弹仪检定周期为半年。
2、回弹仪率定值满足80±2的要求后，方可使用。
3、回弹仪使用完毕后，应使弹击杆伸出机壳，并应清除回弹仪各部位的污垢、尘土。
4、回弹仪不用时，应将弹击杆球面轻抵硬物表面，经弹击后按下按钮。
此时指针读数为“0”。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ZC3-A型回弹仪操作规程
共1页第1页
1、工作前将仪器的弹击杆顶住砼检测面，轻压仪器使按钮松开，放松压力时弹击杆徐徐伸出，此时机芯中的挂钩挂上弹击锤。
2、用弹击杆项住砼检测面缓慢均匀施压，（在脱钩前不得突然施加冲击力），待弹击锤脱钩，冲击弹击杆后，弹击锤带动指针向后移动，直至到过一定位置时指针块上的未值刻度线即在刻度尺上指示出一定数值即为回弹值，每一测点的回弹值读数应精确至1。
3、使仪器继续顶住砼检测面，进行读数并记录回弹值，如条件不利于读数，可按下按钮，锁住机芯，将回弹仪移至他处读数。
4、逐渐对回弹仪减压，使弹击杆自机壳内伸出，挂钩挂上弹击锤，待下一次使用。
5、测量回弹值时，回弹仪的的轴线应始终垂直于混凝土检测面，并应缓慢施压，准确读数、快速复位。
1。
