解析“消水规”中消防增压稳压设备的原理及计算方法

解析“消水规”中消防增压稳压设备的原理及计算方法
2.5稳压泵的设计流量。根据“消水规”,“稳压泵的设计流量不应小于消防给水系统管网的正常泄漏量和系统自动启动流量”,“当没有管网泄漏数据时,稳压泵的设计流量宜按消防给水设计流量的1%~3%计,且不宜小于1 L/s”。因而,稳压泵的设计流量按1L/s考虑,能够满足常规消防系统设计流量(<100 L/s)1%~3%要求,同时也能满足常规报警阀压力开关等自动启动流量(15~60 L/min)要求。
2.3 Ps1和Ps2之间的调节容积Vw,应根据稳压泵启泵次数不大于15次/h计算确定,但有效储水容积不宜小于150 L。稳压泵设计流量按1 L/s考虑。
式中C—安全系数,取l.0~1.3;
—工作水泵的计算流量,m3/h;
n—水泵在1h内启动次数。
计算得
因此按150 L考虑。缓冲水容积为防止水泵误启动,按不小于50 L考虑。
此时稳压泵停泵压力稳压泵的扬程应以时,水泵曲线高效区取值。
2.2当稳压泵从消防水池吸水时(见图4),根据国标图集15S909《消防给水及消火栓系统技术规范》图示中(页46)稳压泵设计压力的确定,其提示稳压泵启泵压力。进行设计计算。
消防泵启泵压力
稳压泵停泵压力
稳压泵的扬程
图4当稳压泵从消防水池吸水时,稳压泵设计压力的计算
气压水罐总容积
为气压罐体的水容积)
2.4.当消火栓系统和自动喷水灭火系统采用合用稳压设备时,应综合考虑各消防系统最不利点压力要求计算P1及相关参数。当火灾发生时,气压水罐内压力降至P2,消防水泵应由高位消防水箱出水管上的流量开关,或报警阀压力开关等开关信号应能直接自动启动消防水泵。
或由消防控制中心或消防泵房值班人员根据其发出的启动消防泵报警信号并综合不同消防系统其他信号确定手动行启动消火栓消防泵或自喷消防泵。

消防稳压泵设置规范标准[详]

消防稳压泵设置规范标准[详]

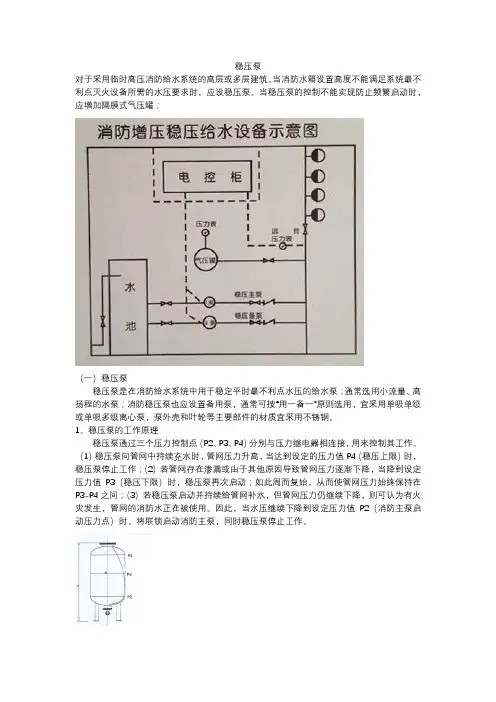

稳压泵对于采用临时高压消防给水系统的高层或多层建筑,当消防水箱设置高度不能满足系统最不利点灭火设备所需的水压要求时,应设稳压泵。

当稳压泵的控制不能实现防止频繁启动时,应增加隔膜式气压罐;(一)稳压泵稳压泵是在消防给水系统中用于稳定平时最不利点水压的给水泵;通常选用小流量、高扬程的水泵;消防稳压泵也应设置备用泵,通常可按“用一备一”原则选用,宜采用单吸单级或单吸多级离心泵,泵外壳和叶轮等主要部件的材质宜采用不锈钢。

1、稳压泵的工作原理稳压泵通过三个压力控制点(P2、P3、P4)分别与压力继电器相连接,用来控制其工作。

(1)稳压泵向管网中持续充水时,管网压力升高,当达到设定的压力值P4(稳压上限)时,稳压泵停止工作;(2)若管网存在渗漏或由于其他原因导致管网压力逐渐下降,当降到设定压力值P3(稳压下限)时,稳压泵再次启动;如此周而复始,从而使管网压力始终保持在P3-P4之间;(3)若稳压泵启动并持续给管网补水,但管网压力仍继续下降,则可认为有火灾发生,管网的消防水正在被使用。

因此,当水压继续下降到设定压力值P2(消防主泵启动压力点)时,将联锁启动消防主泵,同时稳压泵停止工作。

2、稳压泵流量的确定消防给水系统消防稳压泵的设计流量不应小于消防给水系统管网的正常泄漏量和习题自动启动流量,当没有管网渗漏量数据时,稳压泵的设计流量宜按消防给水设计流量的1%-3%计算,且不宜小于1L/s;消防给水系统所采用报警阀压力开关等自动启动流量应根据产品确定。

3、稳压泵设计压力的确定(1)稳压泵的设计压力应满足系统自动启动和管网充满水的要求;(2)稳压泵的设计压力应保持系统自动启泵压力设置点处的压力在准工作状态时大于系统设置自动启泵压力,且增加值宜为0.07-0.1Mpa;(3)稳压泵的设计压力应保持系统最不利点处水灭火设施在准工作状态时的静水压力大于0.15MPa;4、稳压泵的供电要求消防稳压泵的供电要求同消防泵的供电要求。

消防稳压泵参数

消防稳压泵参数

消防稳压泵参数

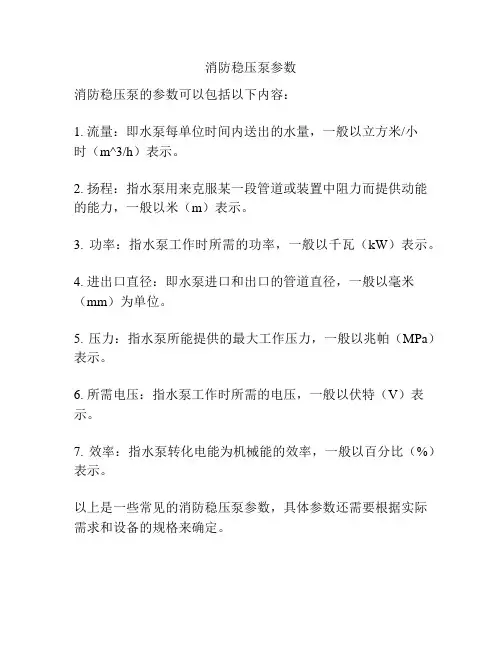

消防稳压泵的参数可以包括以下内容:
1. 流量:即水泵每单位时间内送出的水量,一般以立方米/小
时(m^3/h)表示。

2. 扬程:指水泵用来克服某一段管道或装置中阻力而提供动能的能力,一般以米(m)表示。

3. 功率:指水泵工作时所需的功率,一般以千瓦(kW)表示。

4. 进出口直径:即水泵进口和出口的管道直径,一般以毫米(mm)为单位。

5. 压力:指水泵所能提供的最大工作压力,一般以兆帕(MPa)表示。

6. 所需电压:指水泵工作时所需的电压,一般以伏特(V)表示。

7. 效率:指水泵转化电能为机械能的效率,一般以百分比(%)表示。

以上是一些常见的消防稳压泵参数,具体参数还需要根据实际需求和设备的规格来确定。

新规范执行后消防水泵扬程计算

新规范执行后消防水泵扬程计算
应略大于计算值。取150mm。
2、压力计算
①消火栓水泵扬程:最不利点处消火栓充实水柱13m,栓口出水压力为
,最不利点处消火栓口距水泵高21m,消火栓流量L /s,消火栓口径为65mm,根据公式:流量=管横截面积×流速,×3600/1000=×652×u,消火栓口流速u=/s。
沿程阻力损失:根据(9)式i=×V2/,流速取/S,最不利
酒钢大剧院位于嘉峪关市雄关西路,工程总建筑面积19405m2,观众厅座位数1175座,地上二层,局部带四层夹层,建筑主体高度,设有室内外消火栓、自动喷水灭火系统、雨淋系统、水幕系统,二路城市给水干管引入两根DN150给水管,市政给水管网供水压力为,室外消火栓由市政给水管网直接供水。
1、流量、管径计算
+p2/ρg+△z(2)
(2)式中z称为位头(位压头),反映水的位置高低,u2/2g称为速度头(动压头),反映水的流速大小,p/ρg称为压力头(静压头),反映水对容器或管道壁的压力大小,三项之和称为总压头,△z称为机械能损失(水流动时的阻力损失)。
由上面柏努利方程可知,水在某一位置的压力ห้องสมุดไป่ตู้速度、流量、位置高低等是息息相关的,其中任意一个值发生变化,其它值也相应变化。例如:消防给水中的常高压给水系统,规范中对最不利点的给水压力有最低要求,对流量有最低要求,对流速有最高流速要求,最不利点的高度由建筑物的高低确定,管道阻力可以计
3、消防水池容量计算:消防水池的容量应满足在火灾延续时间内室内外消防用水总量的要求,在火灾情况下能保证连续补水时,消防水池的容量可减去火灾延续时间内补充的水量。
4、消防给水管径计算:消防给水系统对压力和流量有要求,对流量的要求也就是对管径的要求,流量可以通过上面方法计算得。

稳压泵设计压力的计算

稳压泵设计压力的计算

稳压泵设计压力的计算5.3.3 稳压泵的设计压力应符合下列要求:1 稳压泵的设计压力应满足系统自动启动和管网充满水的要求;2 稳压泵的设计压力应保持系统自动启泵压力设置点处的压力在准工作状态时大于系统设置自动启泵压力值,且增加值宜为0.07MPa~0.10MPa;3 稳压泵的设计压力应保持系统最不利点处水灭火设施在准工作状态时的静水压力应大于0.15MPa。

首先,解释一下很多人都混淆的地方就是压力值P的单位为什么有时候是MPa,有时候是m?其实都可以的,只是一个单位转换而已,单位MPa给人的感觉比较抽象,所以通常用距离单位m来代替让人更加容易理解。

转换的由来:但是大家不用纠结于此,也不用记这个公式只要记住MPa和m的转换倍率是100就可以了。

当题目用MPa作为单位,你就用MPa作为单位当题目用m作为单位,你就m吗作为单位。

其实呢!用哪个单位都会算你对的。

当稳压泵放置于高位水箱间时(如下图所示)注:1.压力单位为m。

2.图中水泵处阀器件略。

提示:1.稳压泵启泵压力P1>15-H1,且≥H2+7。

2.稳压泵停泵压力P2=P1/0.80。

3.消防泵启泵压力P=P1+H1+H-7。

H1:稳压泵吸水管中心至最不利消火栓中心的距离,m;H2:消防水箱正常水位至稳压泵吸水管中心的距离,m;H:最不利消火栓至消防泵房压力开关安装位置的距离,m;1.稳压泵启泵压力P1>15-H1,且≥H2+7因为稳压泵位于灭火设施的上面,稳压泵到最不利点处水灭火设施的高度H1已经给予了水灭火设施H1的压力,稳压泵的设计压力应保持系统最不利点处水灭火设施在准工作状态时的静水压力应大于0.15MPa。

,所以当稳压泵放置于高位水箱间时P1>15-H1。

系统设置自动启泵压力值为高位水箱到稳压泵的高度H2,稳压泵的设计压力应保持系统自动启泵压力设置点处的压力在准工作状态时大于系统设置自动启泵压力值,且增加值宜为0.07MPa~0.10MPa。

2.3.0 消防增压稳压计算说明

2.3.0 消防增压稳压计算说明

2.3.0消防增压稳压设备选用计算表说明1 基本原理图1气压罐简图1) 平时稳压泵在P s1和P s2之间运行,消防储水量V x 不被动用。

2)火灾发生时消火栓或喷头喷水,压力下降至P 2,报警并开始启动消防大泵(稳压泵停止运转),启泵过程一般不超过15s ,罐内消防储水容积V x 可供2个消火栓10L/s 流量和4个喷头5L/s 流量使用30s 。

3)自动喷水与消火栓系统合用时,需设置其他报警信号确定启动消火栓大泵还是自动喷水大泵。

自动喷水系统可通过报警阀处压力开关判定,消火栓系统稳压管上需设置水流开关判定。

4) 由于稳压泵不需灭火只起稳压作用,因此水泵流量可很小(一般1L/s 左右),如流量过大稳压时水泵运行不稳定。

5)高位水箱与水泵出口应设置旁通管(标准设备没有,需另设),为管网大流量充水用,且如大泵未及时启动,其他层着火时,高位水箱水可通过旁通管供水灭火。

2 最低供水压力P 1的确定 1)P 1一般应按下式计算确定P 1=P 0+Δh-0.01h 1P 0——满足最不利消火栓充实水柱或最不利喷头最低压力的栓口或喷头处水压(MPa ),可按表1取值。

0Δ水箱P 2P 1水箱管网h1——气压罐最低水位高于最不利消火栓或喷头的几何高差(m);当气压罐高于最不利消火栓或喷头时,h1为正值;当气压罐低于最不利消火栓或喷头时,h1为负值。

注:合用系统应取较大P1值2)采用标准图集《消防增压稳压设备选用与安装(隔膜式气压罐)》(98S205)选型表,且增压稳压设施为上置式时,P1按表3简化取值。

表3 图集P简化取值表3)P1不应小于高位水箱设置高度规定的静压要求:建筑物高度≤100m,P1≥0.01(7-h1);建筑物高度≥100m,P1≥0.01(15-h1)。

3其他压力值确定1)最高供水压力和大泵启泵压力P2(MPa)P2=((P1+0.10)/α)-0.1,α=0.6~0.852)稳压泵启泵压力P s1(MPa)P s1=P2+0.02~0.033) 稳压泵停泵压力P s2(MPa)P s2=P s1+0.05~0.064气压罐容积确定1)罐内消防贮水容积V x:自动喷水系统——150L消火栓系统——300L合用系统——450L无高位水箱的自动喷水系统——3000L2)罐总容积V(L)V=V x/(1-α)3)缓冲容积V h(L):V h = V(1-α’)- Vx,α’=(P1+0.1)/(P s1+0.1)4)稳压容积V w:V w = V(1-α”)- V x-V h,,α”=(p1+0.1)/(P s2+0.1)V w应≥50L,不满足时应增大α值重新计算。

稳压泵压力和扬程的计算

稳压泵压力和扬程的计算

稳压泵的压力设定值决定于稳压泵扬程,稳压泵的扬程一般不另行计算,而是采用消防主泵的扬程,其原因在于设置稳压泵的目的是使消防给水管网的水压稳定。

而在集中稳高压给水系统中,这样确定的稳压泵扬程及设定压力值,往往使消防给水管网始终处于较高压力工况,因而使管网内水压与管道及其接口的承压能力这一对矛盾趋于突出。

从保证最不利处灭火设施水压要求这一基本前提出发,提出确定稳压泵扬程和设定压力的新思路,并按3 种情况分别作出说明。

在稳高压消防给水系统这个大题目下,有许多文章要做,需要作进一步深入探讨。

我们已经就稳高压给水系统与高压、临时高压给水系统的区别、特点、稳压泵的流量等方面谈了些看法,本文想着重说明稳压泵的扬程确定和压力设定,供同行们探讨。

稳压泵的扬程和压力设定值的确定,要区分3种情况: (1) 稳高压消防给水系统中,稳压泵与消防主泵共用气压水罐; (2) 稳高压消防给水系统中,稳压泵设气压水罐; (3) 稳高压消防给水系统中,有稳压泵而无气压水罐。

至于消防给水系统中设置用以替代消防水箱的气压水罐, 而其水调节容量不论为18m3 , 12m3 ,6m3 ,还是《自动喷水灭火系统设计规范》( GBJ 45 -85) 修订本送审稿中规定的2. 4m3 ,都不在本文讨论范围,文章所涉及的气压水罐指水调节容量为450L及以下的气压水罐。

当系统设有气压水罐,而气压水罐不贮存消防主泵启动前消防所需的水量,气压水罐的设置,其目的只在于: (1) 控制稳压泵的启停; (2) 缓解稳压泵启停过于频繁; (3) 缓冲因停泵水锤原因而造成的对系统的压力冲击。

图1对这种情况,常规做法是将稳压泵启动压力,即压力下限值略高于消防主泵扬程,稳压泵的停泵压力,即压力上限值按气压水罐工作压力比,即气压水罐调节容积确定,也有按经验系数值确定的,其方法与第一种情况相仿,以图示表示见图2 。

相应于P3和P4 的水位为h3 和h4 , h3 与h4 之间区域的水容积为缓冲水容积。

消火栓给水稳压设备计算及设备选用

消火栓给水稳压设备计算及设备选用
5.设在消防泵出水总管上的压力开关设定值: ①稳压泵在屋顶时:压力开关设定值=稳压泵启泵压力+(消防水箱最 低水位标高-压力开关位置标高)-(7~10)(米水柱)。 ②稳压泵在泵房时:压力开关设定值=稳压泵启泵压力-(7~10)(米 水柱) 6. 气压罐调节容积可按下式计算: Vq2=αa×qb/4nq 式中 Vq2——罐内水的调节容器(m3)
XBD9.6/1.67-I40×8 6
XBD10.8/1.67-I40×9 6
XBD12/1.67-I40×10 6
XBD13.2/1.67-I40×11 6
XBD14.4/1.67-I40×12 6
XBD3/33.3-I50×2
12
XBD4.5/3.33-I50×3 12
XBD6.0/3.33-I50×4 12
1.67 48 52 2900 1.5 2.2 1.7 40
1.67 60 52 2900 1.88 2.2 1.7 40
1.67 72 52 2900 2.26 3 1.7 40
1.67 84 52 2900 2.64 3 1.7 40
1.67 96 52 2900 3.01 4 1.7 40
1.67 108 52 2900 3.39 4 1.7 40
XBD14.0/0.56-I25×12 2 0.56 144 30 2900 2.61 3 1.7 25
XBD3.3/1.11-I25×3 4 1.11 33 40 2900 0.90 1.1 1.7 25
XBD4.4/1.11-I25×4 4 1.11 44 40 2900 1.20 1.5 1.7 25
2 0.56 60 30 2900 1.09 1.5 1.7 25
XBD7.2/0.56-I25×6 2 0.56 72 30 2900 1.30 1.5 1.7 25

消防稳压泵、气压罐的设计计算

消防稳压泵、气压罐的设计计算

消防稳压泵工作原理一、消防稳压(气压)罐的工作原理消防气压罐的消防水总容积分为3个部分,即消防贮水容积(调节容积)、缓冲水容积和稳压水容积,如图1所示。

系统平时的压力由稳压泵提供,当压力升高,达到稳压水容积的高水位时,稳压泵自动停止运行;当压力降低,达到稳压水容积的低水位时,稳压泵自动开启,将稳压水容积提升到最高水位。

如此循环以保持系统的高压状态。

当发生火灾时,随着消火栓的投入使用,系统压力开始下降,当降至消防贮水容积的最低水位时,停止稳压泵,自动开启消防泵灭火.二、消防稳压(气压)罐的设计计算气压罐增压系统的设计计算内容主要有两个部分,即气压罐总容积的计算和每个压力控制点压力值的计算。

总容积的计算确定所选压力罐的大小,压力的计算确定稳压泵的启、停范围以及开启消防泵的压力值。

1、气压罐的总容积V气压罐的总容积一般按公式V=βVX÷(1-αb)计算。

式中:V为气压罐的总容积m3;VX为消防水总容积等于消防贮水容积、缓冲水容积和稳压水容积之和;β为气压罐的容积系数,卧式、立式、隔膜式气压罐的容积系数分别为1。

25,1.10和1。

05;αb 为气压罐最低工作压力和最高工作压力之比(以绝对压力计),一般宜采用0。

65~0.85.消防贮水总容积(VX):设置气压罐的目的是为了保证火灾发生初期消防泵没有启动之前消火栓和喷头所需的水压,这段时间约为30s。

对于消火栓给水系统,按同时使用2支水枪(每支水枪流量5L/s)计,消防贮水容积为2*5*30=300L;对于自动喷水灭火系统,按5个喷头同时开启,每个喷头以1L/s计,消防贮水容积为5*1*30=150L。

当2个系统共用气压罐时,消防贮水总容积为300+150=450L。

缓冲水容积V1一般不小于20L,稳压水容积V2一般不小于50L。

2、压力控制点压力值的计算气压罐设4个压力控制点,如图2所示。

其中:P1为气压罐最低工作压力点或气压罐充气压力,即消防贮水容积的下限水位压力,等于最不利点消火栓所需的水压Hmin,其计算方法同增压泵;P2为最高工作压力,即启动消防泵的压力值。

消防稳压泵、气压罐的设计计算

消防稳压泵、气压罐的设计计算

消防稳压泵工作原理一、消防稳压(气压)罐的工作原理消防气压罐的消防水总容积分为3 个部分,即消防贮水容积(调节容积)、缓冲水容积和稳压水容积,如图1 所示。

系统平时的压力由稳压泵提供,当压力升高,达到稳压水容积的高水位时,稳压泵自动停止运行;当压力降低,达到稳压水容积的低水位时,稳压泵自动开启,将稳压水容积提升到最高水位。

如此循环以保持系统的高压状态。

当发生火灾时,随着消火栓的投入使用,系统压力开始下降,当降至消防贮水容积的最低水位时,停止稳压泵,自动开启消防泵灭火。

二、消防稳压(气压)罐的设计计算气压罐增压系统的设计计算内容主要有两个部分,即气压罐总容积的计算和每个压力控制点压力值的计算。

总容积的计算确定所选压力罐的大小,压力的计算确定稳压泵的启、停范围以及开启消防泵的压力值。

1、气压罐的总容积V气压罐的总容积一般按公式V邛VX±(1- a b计算。

式中:V为气压罐的总容积m3;VX为消防水总容积等于消防贮水容积、缓冲水容积和稳压水容积之和;B为气压罐的容积系数,卧式、立式、隔膜式气压罐的容积系数分别为 1.25 , 1.10和1.05; al为气压罐最低工作压力和最高工作压力之比(以绝对压力计),一般宜采用0.65 〜0.85。

消防贮水总容积(VX) :设置气压罐的目的是为了保证火灾发生初期消防泵没有启动之前消火栓和喷头所需的水压,这段时间约为30s 对于消火栓给水系统,按同时使用2 支水枪(每支水枪流量5L/s) 计,消防贮水容积为2*5*30=300L; 对于自动喷水灭火系统,按5 个喷头同时开启,每个喷头以1L/s 计,消防贮水容积为5*1*30=150L 。

当2 个系统共用气压罐时,消防贮水总容积为300+150=450L 。

缓冲水容积V1 一般不小于20L,稳压水容积V2 —般不小于50L。

2、压力控制点压力值的计算气压罐设4 个压力控制点,如图2 所示。

其中:P1 为气压罐最低工作压力点或气压罐充气压力,即消防贮水容积的下限水位压力,等于最不利点消火栓所需的水压Hmin ,其计算方法同增压泵;P2 为最高工作压力,即启动消防泵的压力值。

稳压泵的设计及系统压力的计算

稳压泵的设计及系统压力的计算

稳压泵的设计及系统压力的计算郭早萍【摘要】《消防给水及消火栓系统技术规范》(GB50874-2014)实施后,关于稳压泵的设置及设计压力的计算,以及设置稳压泵的临时高压消火栓系统的系统压力的计算成为本规范的重点。

在实际工程中,受建筑限高的约束,几乎所有的消火栓系统均设置稳压泵来保证最不利消火栓的静压达到使用要求,而消火栓系统压力的关系到消火栓系统的分区和管材的选用。

由于这些内容散落在规范的各章节中,不便查阅,因此本文以全新的逻辑顺序将这些内容进行归纳整理,以便于查阅和运用。

【期刊名称】建材与装饰【年(卷),期】2015(000)052【总页数】2【关键词】稳压泵的设置;稳压泵选泵参数的计算;稳压泵控制方式设置稳压泵的临时高压消火栓系统的系统压力的计算:《消防给水及消火栓系统技术规范》(GB50874-2014),以下简称《新消规》对于稳压泵的设置条件,设置位置,稳压泵设计流量和扬程的计算,以及整个消火栓系统压力的相关规定散落在规范的各处,本文将从以上几个方面对《新消规》的中关于稳压泵的内容重新编排和补充,以更清晰直接的方式将相关内容呈现出来。

1 稳压泵的设置条件稳压泵的设置条件在《新消规》中共有三处,具体为:6.1.7 独立的室外临时高压消防给水系统宜采用稳压泵维持系统的充水和压力。

5.2.2 高位消防水箱的设置位置应高于其所服务的水灭火设施,且最低有效水位应满足水灭火设施最不利点处的静水压力,并应按下列规定确定:5当高位消防水箱不能满足本条第1~4款的静压要求时,应设稳压泵。

6.1.9 室内采用临时高压消防给水系统时,高位消防水箱的设置应符合下列规定:2其他建筑应设置高位消防水箱,但当设置高位消防水箱确有困难,且采用安全可靠的消防给水形式时,可不设高位消防水箱,但应设稳压泵。

2 稳压泵的设置位置规范中没有给出稳压泵的设置位置的详细条文,根据《消防增压稳压设备选用及安装》98S205,稳压泵设置在高位水箱间称为上置式,稳压泵设在低处水泵房间称为下置式。

新规范执行后消防水泵扬程计算

新规范执行后消防水泵扬程计算

新规范执行后消防水泵扬程计算篇一:消防计算建筑消防给水系统是建筑的主要灭火设施,消防给水系统设计合理与否,对扑救火灾成败起着决定性作用,消防给水设计中不论是设计人员还是审核人员,掌握水力计算的基本原理和计算方法是至关重要的。

以下就结合规范对消防给水的计算原理和计算方法进行归纳总结。

一、水力计算的基本原理众所周知,自然界一切物质的能量转化均服从能量守恒定律:能量既不会凭空产生,也不会凭空消失,它只能从一种形式转化为另一种形式,或者从一个物体转移到另一个物体,在转化或转移的过程中其总量不变。

物质“水”作为一种流体也遵守能量守恒定律,流体的能量包括内能、位能、动能、压力能,若将伴随流体经过截面1输入的能量用下标1标明(如图1),经过截面2输出的能量用下标2注明,则图中所示水系统的总能量衡算式便为:mU1+mgz1+mu12/2+p1v1+mqe+mwe=mU2+mgz2+mu22/2+p2v2(1)112P1P2图1 压力能或流动能示意图这里,我们按照理想状态下的水进行计算,所谓理想状态,即不可压缩和内能不变(也就是温度不变),那么对(1)式通过恒等式变化即得机械能衡算――柏努利方程:z1+u12/ 2g +p1/ρg=z2+u22/ 2g+p2/ρg+△z(2)(2)式中z称为位头(位压头),反映水的位置高低,u2/2g 称为速度头(动压头),反映水的流速大小,p/ρg称为压力头(静压头),反映水对容器或管道壁的压力大小,三项之和称为总压头,△z称为机械能损失(水流动时的阻力损失)。

由上面柏努利方程可知,水在某一位置的压力、速度、流量、位置高低等是息息相关的,其中任意一个值发生变化,其它值也相应变化。

例如:消防给水中的常高压给水系统,规范中对最不利点的给水压力有最低要求,对流量有最低要求,对流速有最高流速要求,最不利点的高度由建筑物的高低确定,管道阻力可以计算得出(下面具体介绍),这样就可以通过柏努利方程推算出给水压力多大才能达到常高压给水要求。

新规范执行后消防水泵扬程计算

新规范执行后消防水泵扬程计算

新规范执行后消防水泵扬程计算新规范执行后消防水泵扬程计算篇一:消防计算建筑消防给水系统是建筑的主要灭火设施,消防给水系统设计合理与否,对扑救火灾成败起着决定性作用,消防给水设计中不论是设计人员还是审核人员,掌握水力计算的基本原理和计算方法是至关重要的。

以下就结合规范对消防给水的计算原理和计算方法进行归纳总结。

一、水力计算的基本原理众所周知,自然界一切物质的能量转化均服从能量守恒定律:能量既不会凭空产生,也不会凭空消失,它只能从一种形式转化为另一种形式,或者从一个物体转移到另一个物体,在转化或转移的过程中其总量不变。

物质“水”作为一种流体也遵守能量守恒定律,流体的能量包括内能、位能、动能、压力能,若将伴随流体经过截面1输入的能量用下标1标明(如图1),经过截面2输出的能量用下标2注明,则图中所示水系统的总能量衡算式便为:mU1+mgz1+mu12/2+p1v1+mqe+mwe=mU2+mgz2+mu2 2/2+p2v2(1)112P1P2图1 压力能或流动能示意图这里,我们按照理想状态下的水进行计算,所谓理想状态,即不可压缩和内能不变(也就是温度不变),那么对(1)式通过恒等式变化即得机械能衡算――柏努利方程:z1+u12/ 2g +p1/ρg=z2+u22/ 2g+p2/ρg+△z(2)(2)式中z称为位头(位压头),反映水的位置高低,u2/2g 称为速度头(动压头),反映水的流速大小,p/ρg称为压力头(静压头),反映水对容器或管道壁的压力大小,三项之和称为总压头,△z 称为机械能损失(水流动时的阻力损失)。

由上面柏努利方程可知,水在某一位置的压力、速度、流量、位置高低等是息息相关的,其中任意一个值发生变化,其它值也相应变化。

例如:消防给水中的常高压给水系统,规范中对最不利点的给水压力有最低要求,对流量有最低要求,对流速有最高流速要求,最不利点的高度由建筑物的高低确定,管道阻力可以计算得出(下面具体介绍),这样就可以通过柏努利方程推算出给水压力多大才能达到常高压给水要求。

《消规》学习之消火栓、稳压泵的压力开关启停压设定值

《消规》学习之消火栓、稳压泵的压力开关启停压设定值

《消规》学习之消火栓、稳压泵的压力开关启停压设定值《消规》11.0.4消防水泵应由消防水泵出水干管上设置的压力开关、高位消防水箱出水管上的流量开关,或报警阀压力开关等开关信号应能直接自动启动消防水泵。

消防水泵房内的压力开关宜引入消防水泵控制柜内。

理解:1.常规的湿式消火栓系统设置“消防水泵出水干管上设置的压力开关”与“高位消防水箱出水管上的流量开关”,根据冗余原则,100%备用,这两个控制部件无论谁先动作,都可以直接启动消防泵供水;2.冬季有冰冻的严寒、寒冷地区设置的干式消火栓系统,有四种开启供水的方式,如《消规》7.1.6-1:“在供水干管上宜设干式报警阀、雨淋阀或电磁阀、电动阀等快速启闭装置”,此时若设置干式报警阀,则可由报警阀组的压力开关启动消防泵。

若不设干式报警阀,则可由“消防水泵出水干管上设置的压力开关”与“高位消防水箱出水管上的流量开关”启动消防水泵。

《消规》11.0.6稳压泵应由消防给水管网或气压水罐上设置的稳压泵自动启停泵压力开关或压力变送器控制。

理解:稳压泵的自动启停泵,一般由稳压泵后设置的“压力开关”或“压力变送器”根据启停泵压力设定值来控制。

注:压力开关,或压力变送器,都是接收压力的装置,且能根据自身设定的压力值发送控制信号到相应的水泵控制柜进行相应的控制,该部分一般由给排水系统的PLC控制来设计完成。

具体在工程设计中直接选用相应的成套设备即可,或者说,你采购一套稳压装置,就自带了控制柜、控制系统,不需给排水设计时另行设计该控制系统。

只需要设定相应的启停泵设计压力值即可。

那么,接下来的问题是:消防水泵的压力开关、流量开关、稳压泵的压力开关参数如何设计?1. 流量开关:类似于水流指示器,在水流动的时候能发出信号,该信号可以用于报警,可以用于做其他的任何事情,比如启动消防水泵,由电气专业设计,给排水专业提出要求。

而流量开关又是比“水流指示器”更为可靠一点的设备,但本质还是水流动时就发出信号控制相应的设备。

消防水箱稳压泵流量计算

消防水箱稳压泵流量计算

消防水箱稳压泵流量计算在消防系统中,水箱和稳压泵是必不可少的设备,而流量计算则是确保消防系统正常运行的关键环节。

本文将介绍消防水箱稳压泵流量计算的相关知识,以供参考。

一、消防水箱消防水箱的作用是储存灭火用水,以便在火灾发生时供水消防系统使用。

消防水箱的容量应根据建筑物的高度、面积、火灾危险等级、消防水源的供水能力等因素进行计算。

消防水箱的流量计算公式如下:Q= nhV/60其中,Q为消防水箱的流量(L/min),n为火灾危险等级,h为建筑物的高度(m),V为建筑物的体积(m)。

二、稳压泵稳压泵用于消防系统中的供水,能够保证水压稳定,且在一定范围内可调节水流量。

稳压泵的流量计算需要考虑消防系统的设计需求和稳压泵的特性。

稳压泵的流量计算公式如下:Q=PH/1000h其中,Q为稳压泵的流量(L/s),P为消防系统的设计水压(MPa),H为消防设备的总扬程(m),h为稳压泵的效率(一般为0.75)。

三、流量计算在消防系统中,消防水箱和稳压泵的流量是相互关联的,流量计算需要结合二者进行。

消防系统的设计流量应考虑消防水箱、稳压泵和消防设备的总流量需求。

消防系统的设计流量计算公式如下:Q=Q1+Q2+Q3其中,Q1为消防水箱的流量(L/min),Q2为稳压泵的流量(L/s),Q3为消防设备的流量(L/min)。

需要注意的是,在计算流量时还需考虑管路的阻力、消防设备的流量调节、稳压泵的流量调节等因素,以确保消防系统的正常运行。

总之,消防水箱稳压泵流量计算是消防系统设计的重要环节,需要综合考虑建筑物的特性、火灾风险等级、消防设备的流量需求以及稳压泵的特性等因素进行计算,以确保消防系统的可靠运行。

消防稳压泵、气压罐的设计计算

消防稳压泵、气压罐的设计计算

消防稳压泵、气压罐的设计计算消防稳压泵工作原理一、消防稳压(气压)罐的工作原理消防气压罐的消防水总容积分为3个部分,即消防贮水容积(调节容积)、缓冲水容积和稳压水容积,如图1所示。

系统平时的压力由稳压泵提供,当压力升高,达到稳压水容积的高水位时,稳压泵自动停止运行;当压力降低,达到稳压水容积的低水位时,稳压泵自动开启,将稳压水容积提升到最高水位。

如此循环以保持系统的高压状态。

当发生火灾时,随着消火栓的投入使用,系统压力开始下降,当降至消防贮水容积的最低水位时,停止稳压泵,自动开启消防泵灭火。

二、消防稳压(气压)罐的设计计算气压罐增压系统的设计计算内容主要有两个部分,即气压罐总容积的计算和每个压力控制点压力值的计算。

总容积的计算确定所选压力罐的大小,压力的计算确定稳压泵的启、停范围以及开启消防泵的压力值。

1、气压罐的总容积V气压罐的总容积一般按公式V=βVX÷(1-αb)计算。

式中:V为气压罐的总容积m3;VX为消防水总容积等于消防贮水容积、缓冲水容积和稳压水容积之和;β为气压罐的容积系数,卧式、立式、隔膜式气压罐的容积系数分别为1.25,1.10和1.05;αb 为气压罐最低工作压力和最高工作压力之比(以绝对压力计),一般宜采用0.65~0.85。

消防贮水总容积(VX):设置气压罐的目的是为了保证火灾发生初期消防泵没有启动之前消火栓和喷头所需的水压,这段时间约为30s。

对于消火栓给水系统,按同时使用2支水枪(每支水枪流量5L/s)计,消防贮水容积为2*5*30=300L;对于自动喷水灭火系统,按5个喷头同时开启,每个喷头以1L/s计,消防贮水容积为5*1*30=150L。

当2个系统共用气压罐时,消防贮水总容积为300+150=450L。

缓冲水容积V1一般不小于20L,稳压水容积V2一般不小于50L。

2、压力控制点压力值的计算气压罐设4个压力控制点,如图2所示。

其中:P1为气压罐最低工作压力点或气压罐充气压力,即消防贮水容积的下限水位压力,等于最不利点消火栓所需的水压Hmin,其计算方法同增压泵;P2为最高工作压力,即启动消防泵的压力值。

新规 增压稳压设备计算

新规 增压稳压设备计算

1.消防增压稳压泵的设计计算:稳压泵的设计计算内容:稳压泵启泵压力P1、稳压泵停泵压力P2、消火栓泵启泵压力P3、稳压泵扬程H。

依据《消防给水及消火栓系统技术规范》GB 50974-2014第5.3.3条3款,稳压泵的设计应保持系统最不利点处灭火设施在准工作状态时的静水压力为0.15MPa。

(1)稳压泵启泵压力P1(当稳压泵设置在屋顶时):稳压泵启泵压力P1(MPa)>(15-h1+h2)×0.01h1——消防水箱最低水位与最不利点消火栓的静高差(m);h2——消防水箱最低水位与气压罐电接点压力表的静高差(m),取2m;则P1(MPa)=(15-5+2)×0.01=0.12MPa(2)稳压泵停泵压力P2:稳压泵停泵压力P2(MPa)=P1(MPa)+(0.05~0.07)(MPa)(综合考虑稳压泵启泵次数的经验值,按150L调节容积复核稳压泵启泵次数不大于15 次/h)则P2(MPa)=0.12+0.07=0.19MPa(3)消火栓泵启泵压力P3:消火栓泵启泵压力P3(MPa)=P1+h3×0.01-(0.07~0.10)(MPa)h3——气压罐电接点压力表与消火栓泵压力开关的静高差(m),电接点压力表距离屋面高差取2.5m。

则P3(MPa)=0.12+7×0.01-0.1=0.09MPa(4)稳压泵扬程H:稳压泵扬程H(m)≧(P2-h2×0.01)×100则H(m)=(0.19-2×0.01)×100=17m(5)稳压泵设备选用:水泵选用立式多级分段式离心消防专用泵两台,一用一备。

单泵Q=1L/s,H=23m,3000r/min,N=1.1kw,Pg=1.6MPa,Q~H性能曲线平滑无驼峰,电机轴功率应能满足Q~H性能曲线上任何一点的工作要求。

气压罐选用隔膜式、有效容积300L。
