根据业主未提供详细的水质资料，我公司根据业主的出水要求，采用目前国内外先进的成熟可靠的予处理+一级RO制水工艺进行方案设计。

二、设计依据1、处理水量：25m3/h2、原水水质：3、出水水质：脱盐率≥95%4、JB2932-86《水处理设备制造技术条件》；5、GJ32-90《橡胶衬里化工设备》；6、ZBJ98003-87《水处理设备油漆、包装技术条件》；7、工艺设计计算按《给排水设计手册》；8、RO设计按《反渗透膜设计导则》。

9、ZBJ98004-87《水处理设备原材料入厂检验》；10、GB150-89《钢制压力容器》；11、劳锅字［1990］8号《压力容器安全监察规格》；12、GBJ87《工业企业噪音设计规范》；13、进口设备的制造工艺和材料符合美国机械工程师协会（ASME）和美国材料试验学会（ASTM）工业法规中涉及的标准或相当标准。

三、设计原则1.本设计力求一次性投资小、运行费用低、操作简便。

2.本工艺出水水质好，且可连续供水。

3.本工艺设计范围包括工艺方案、设计计算、经济技术指标及工艺流程图。

四、工艺流程PAC 阻垢剂↓↓原水箱→原水泵→多介质过滤器→活性炭过滤器→板式换热器→保安过滤器→高压泵→反渗透装置→除盐水箱→脱盐水泵→用水点五、工艺说明I、预处理系统因反渗透系统进水对污染指数要求比较高，而原水水质一般，为保证原水经处理后符合RO装置进水要求，在RO装置前设置预处理系统。

预处理系统包括絮凝剂、多介质过滤器、活性炭过滤器。

确保进入RO系统的原水水质污染指数达标，根据源水水质，工艺设置RO工艺，确保达到业主要求。

设计方案-25t回用水RO系统

25T/H废水回用处理系统二O一二年十二月目录一、工艺设计依据二、设计范围及原则三、工艺流程的设计和说明四、设备性能及供货范围五、公用工程条件六、电器系统控制说明七、供货设备清单八、供货范围九、后期服务计划十、商务报价一、工艺设计依据1、根据原水水质，出水要求及用水量等基础资料1.1 原水水质：1.1.1 设计水源：冷却排污水和化学水处理设备产生的废水1.1.2 设计水温：25℃1.1.3 进水入口水压：0.3Mpa1.1.4 原水水质（使用方提供）➢冷却塔排污水分析报表（电厂化验）➢电厂工艺废水，即化学水处理设备产生的废水（高浓度盐水）1.2 出水要求：满足回用水质pH值6.5－9.0浊度（NTU）≤5色度（度）≤30生化需氧量（BOD5）（mg/L）≤30化学需氧量（COD Cr）（mg/L）≤60电导率：≤100us/cmCl－≤10mg/LSiO3≤0.2mg/L1.3 产水量：要求系统设计产水量≥25m³/h （600m3/d）➢化学水处理设备产生的废水（高浓盐水）产生量3.5—4.0t/h，每天84-96t/d。

➢冷却塔排污水是根据水质情况间断排污。

产生量20t/h，每天480-500t/d。

2、设计导则：2.1 预处理系统的出水以充分满足反渗透的进水要求:2.2 反渗透膜系统设计参照《给排水设计手册》及海德能公司反渗透设计计算软件。

2.3 控制方式:系统采用PLC控制，自动运行及保护2.4 运行方式：设备能满足连续运转的要求，设备反冲及清洗过程中可充分利用水箱容量调节。

二、设计范围及原则1、进入RO水站的水源为冷却塔排污水及化学水处理设备的废水，为了保证系统所需水压水量，同时为了满足过滤器的反洗水耗量，因此在前级设有原水箱及原水泵，确保系统的正常工作的压力。

水质设计按用户提供的水质，其变化系数K≤1.2。

2、本系统具有较大的适应性、应急性，可以满足水质、水量的变化，并考虑在突发或事故状态下的各种应急用水。

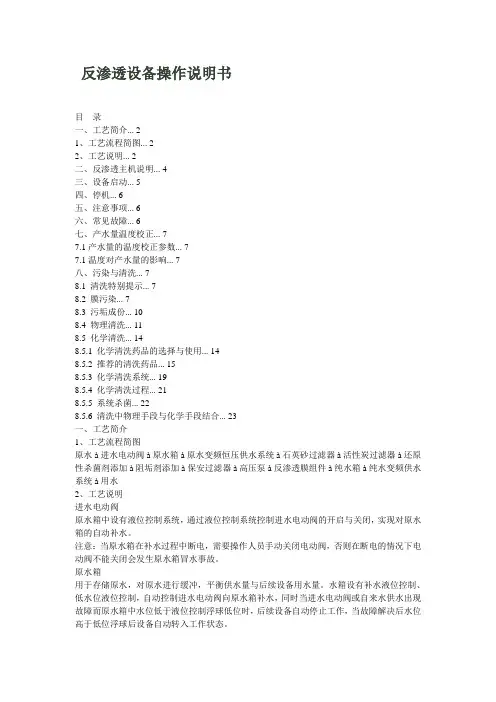

反渗透设备操作说明书
