数控机床装调维修工(学院组)样题
数控技能大赛-数控机床装调维修工学生组实操样题
1. 在实操比赛过程中需按照任务书的要求完成，总成绩由现场过程 得分与操作结果作业得分两部分组成。
3 / 15
2018 年第八届全国数控技能大赛——数控机床装调维修工项目赛题（学生组样题）
2. 考察内容包括八个方面： 任务一：数控立式加工中心机械部件装配； 任务二：系统故障排查及系统参数调整、优化； 任务三：加工中心精度检测——几何精度检测； 任务四：加工中心精度检测——球杆仪检测圆轨迹运动精度； 任务五：加工中心智能化升级改造； 任务六：试切件编程与加工； 任务七：工件在线检测； 任务八、职业素养与安全操作。
3. 选手在“任务一、数控立式加工中心机械部件装配”中的阶段性 精度确认环节中，在记录检测数据时，应向裁判示意，并经裁判 确认方为有效。
4. 选手在任务二“系统故障排查及系统参数调整、优化”中，完成 自己所能排除的机床故障后，在指定空格处填写“报警号”、“故 障原因”、“排除方法”，并需向裁判员示意，在裁判员的监督下， 验证所完成的故障排除情况；每个故障项下面的“已排除（）、未 排除（）、申请排除（）”，是现场裁判确认填写项，参赛选手不得 填写大赛——数控机床装调维修工项目赛题（学生组样题）
一、 赛卷说明 本赛卷由赛题和赛题《记录表》两个部分组成。
(一) 选手须知
请各位选手赛前务必仔细研读 1. 本任务书总分为 100 分，每参赛队由两人组成，比赛时间为 5 小
时（300 分钟）。 2. 选手在实操过程中应该遵守竞赛规则和安全守则，确保人身和设
备安全。如有违反，则按照相关规定在比赛的总成绩中扣除相应 分值。 3. 比赛过程中考生不得使用自带 U 盘及其它移动设备拷贝相关文 件。 4. 参赛队信息，按照赛前抽到的场次和工位号填入封面的指定位 置，不允许透露选手个人身份信息和单位信息。 5. 任务二：“系统故障排查及系统参数调整、优化”比赛开始 60 分 钟后方可申请技术支持，选手放弃后未查出的故障不给分（并每 一个故障倒扣 2 分）。 6. 参赛队在比赛过程中遇到部分内容不能通过自行判断完成，导致 比赛无法进行，60 分钟后可以向裁判员申请求助本参赛队指导教 师指导 1 次，经裁判长批准后，参赛队在赛场指定地点接受 1 位 指导教师指导，指导时间不超过 5 分钟，求助指导所花费的时间 计入比赛总时间之内 7. 本赛题共计 15 页，附件 1 赛题记录表共计 17 页，附件 2~附件 6 图纸各 1 页，如有缺页，请立即与裁判联系。
数控机床装调维修工实操考试试题
数控机床装调维修工实操考试一试题（初级工、中级工、高级工）时间： 240 分钟分数： 100数控工作台的拆装一、要求：考生着手拆卸一台数控工作台，而后再把它组装起来，恢复拆前的精度指标。
二、实验使用设施及工具1.数控工作台一台2.百分表及磁力表架一套3.检测平尺一只（300mm ）4.活动扳手 2 把5.木柄起子 2 把6.内六角扳手一套三、介绍数控工作台是个数控机械中的一种附件，如图 1 所示，两个数控工作台组装装在一同后，能够构成一台X— Y 工作台，实现两个坐标的定位和连续轨迹运动。
也能够把数控工作台看成是数控机床的一个进给运动零件，履行某一个固定坐标轴的进给运动。
数控工作台是由底座、导轨、滚珠丝杆螺母副、电机座、丝杆支承、拖板、行程开关、防备罩等零件构成。
数控工作台装置达成后，要求运动安稳；拖板运转到不一样地点时，空载推进力一致；拖板挪动的直线性：拖板平面与挪动方向的平行度：拖板平面与底座底面的平行度都一定规定技术指标。
折装前后要进行检查登记。
图 1数控工作台四、拆装步骤：（ 60 分）（ ZJK7532—A 铣床）序号1 2内容工艺要求得分将杠杆百分表吸固在导轨上，将表的顶尖顶在拖板测拖板平面与底座底面的平行度、拖平面上，测拖板平面与底板挪动的不直度、拖板平面与运动方座底面的平行度、拖板移向的不平行度并做记录动的不直度、拖板平面与运动方向的不平行度并做记录。
拆下X 轴左端步进电机的电缆，拆下电机座顶盖与电机座的连结螺钉并卸下电机座顶盖、松开连轴器与轴承端杠的锁紧螺钉、拆下步进电机与电机座的连结螺钉并卸掉步进电机卸掉的电机座要放在胶皮垫上，安装电机座中的锥拆下电机座与工作台面（拖板）的连形轴承时要让两轴承小头3接螺钉与定位销并卸掉电机座，卸掉对小头、背靠背、一大一电机座中的两个锥形轴承和两个垫圈小圈夹中间，安装时先装销再装钉。
4 5拆下右端滚珠丝杠端盖与滚珠丝杠支撑盖的连结螺钉并卸掉滚珠丝杠端盖、拆下滚珠丝杠支撑盖与工作台（拖板）面的连结螺钉并卸掉滚珠丝杠支撑盖将百分表吸固在导轨上，将表的顶尖分别顶在丝杠拆下导轨左右两头的镶调螺钉并卸掉的侧母线上，测丝杠与导镶调、卸掉工作台（拖板），测滚珠丝轨的不平行度。

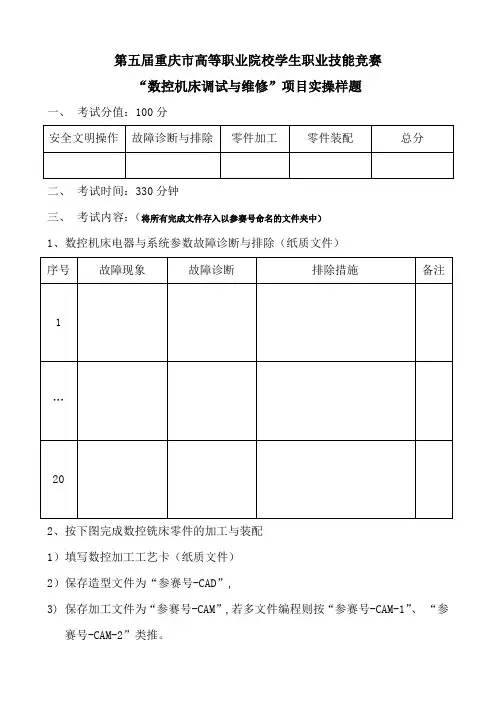

“数控机床调试与维修”实操样题
第五届重庆市高等职业院校学生职业技能竞赛
“数控机床调试与维修”项目实操样题
一、考试分值：100分
二、考试时间：330分钟
三、考试内容：（将所有完成文件存入以参赛号命名的文件夹中）
1、数控机床电器与系统参数故障诊断与排除（纸质文件）
2、按下图完成数控铣床零件的加工与装配
1）填写数控加工工艺卡（纸质文件）
2）保存造型文件为“参赛号-CAD”,
3) 保存加工文件为“参赛号-CAM”,若多文件编程则按“参赛号-CAM-1”、“参
赛号-CAM-2”类推。
注：竞赛用刀具、工具、量具以及标准件按样题准备自带。
现场提供：铣用三爪卡盘（现场组装）和虎钳
硬铝毛坯（各一块）：116×116×35、
116×116×45、
Φ95×68。
数控机床装调维修工维修试题
任务一：机械组件拆装、装配与调试（共27分）利用现场提供和自带工具，根据刀架装配图（见图1），完成相应拆卸、装配和调试，并填写刀架拆卸、装配工艺流程卡（见表1）。
表1 刀架拆卸、装配工艺流程卡1、上盖2、发讯盘3、小螺母4、磁钢座5、大螺母6、止退圈7、平面轴承8、离合盘9、离合销 10、反靠销 11、上刀体12、联接座 13、下刀体 14、中轴 15、蜗轮 16、外端齿 17、反靠盘 18、螺母 19、螺杆 20 、圆柱销 21、磁钢 22、端盖 23、蜗杆 24、联轴节 25、支撑套图1 刀架装配示意图任务二：电气线路连接及调试（共15分）结合数控机床电气原理图，按照表2所示内容与要求完成相关线路连接，并填写电气连接记录表（表3）表2 电气线路连接内容与要求表3 电气连接记录表任务三：数控机床参数设置、功能测试和故障维修（共30分）1.参数设置(12分)根据机床相关部件配置和技术指标要求（见表4和表5），完成相关参数的设置，并填写表6～表8。
表4 机床相关部件配置情况表表5 机床技术指标要求表6 系统参数和PLC参数设置表表7 伺服参数设置表表8 变频器参数设置表2. 机床功能测试及排故（18分）按照表9～表12逐项功能测试，如果有故障请进行诊断和维修，并在表中予以记载，经裁判签字确认以后方可进行下一步。
表9 回零方式功能测试和故障诊断表表10 手动方式功能测试和故障诊断表表11 MDI方式功能测试和故障诊断表表12自动方式功能测试和故障诊断表注：自动方式运行的程序：%1234G28U0 W0T0101M03 S300G94 G91 G01 X-100 Z-100 F100M05M30。
全国数控技能大赛-数控机床装调维修工学生组实操样题
2020 年中国技能大赛—第十届全国数控技能大赛决赛数控机床装调维修工
（数控机床智能化升级改造）
（学生组）
赛题
场次：
工位号：
2020 年9 月
一、赛卷说明
本赛卷由赛题和赛题《记录表》两个部分组成。
(一) 选手须知
请各位选手赛前务必仔细研读
1) 本任务书总分为100 分，每参赛队由两人组成，比赛时间为5 小
时（300 分钟）。
2) 选手在实操过程中应该遵守竞赛规则和安全守则，确保人身和设
备安全。
如有违反，则按照相关规定在比赛的总成绩中扣除相应
分值。
3) 比赛过程中考生不得使用自带U 盘及其它移动设备拷贝相关文
件。
4) 参赛队信息，按照赛前抽到的场次和工位号填入封面的指定位
置，不允许透露选手个人身份信息和单位信息。
5) 任务二：“系统故障排查及系统参数调整、优化”比赛开始60 分
钟后方可申请技术支持，选手放弃后未查出的故障不给分（并每
一个故障倒扣2 分）。
6) 参赛队在比赛过程中遇到部分内容不能通过自行判断完成，导致
比赛无法进行，60 分钟后可以向裁判员申请求助本参赛队指导教
师指导1 次，经裁判长批准后，参赛队在赛场指定地点接受1 位
指导教师指导，指导时间不超过5 分钟，求助指导所花费的时间
计入比赛总时间之内
7) 本赛题共计15 页，附件1 赛题记录表共计17 页，附件2~附件
6 图纸各1 页，如有缺页，请立即与裁判联系。
(二) 实操比赛部分特别说明
1)在实操比赛过程中需按照任务书的要求完成，总成绩由现场过程
得分与操作结果作业得分两部分组成。
数控机床装调维修工考工练习题题库
数控机床装调维修工考工练习题题库一、多选题1.关于数控机床主轴的正确说法是（）。
A. 主轴的移动和输入其位置就完成了工件的加工B. 主轴的旋转精度越高，工件的表面质量就越高C. 主轴的跳动越小就能加工出越高精度的工件D. 主轴的质量越重越好2.数控机床的加工过程中，哪些参数会影响机床的加工精度？（）A. 机床的刚度和稳定性B. 加工零件的形状和尺寸C. 切削工具的材料和结构D. 加工切削速度和进给速度3.数控机床的主要分类是（）。
A. 铣床、车床、电火花加工机床和线切割机床B. 金属加工机床、非金属加工机床和雕刻机床C. 根据来源分为进口机床和国产机床D. 根据加工工具的不同分为铣床和车床4.数控机床的准直性是指（）。
A. 调整机床安装平面和以该平面的平行度的误差B. 加工工件的表面形状误差C. 机床在加工过程中的稳定性D. 切削刀具的加工精度5.数控系统的硬件包括（）。
A. 数控装置、操作台、电动主轴B. 中央处理器（CPU）、输入输出设备、存储设备C. 程序卡、伺服驱动器、数控伺服系统D. 程序存储器、通讯接口、电源二、单选题1.数控机床是依靠什么原理工作的？A. 加工机床和数控技术相结合而成的高新技术B. 传统机床加工过程中人工操作所遵循的制造工艺流程C. 机床的液压、气动、电气等多种技术的集成应用D. 精密机械加工和高速电子技术的完美结合2.控制数控机床的核心部件是什么？A. 数控系统B. 伺服电机C. 传感器件D. 接口电路3.影响机床切削力的因素是？A. 工件硬度B. 切削刃数C. 切削油的种类D. 进给量4.加工刀具磨损时，应选择何种磨损量测量方法？A. 比较测量法B. 量刀法C. 直接测量法D. 孔径测量法5.数控技术可以支持哪些加工方式？A. 用螺杆带刀具进行划线加工B. 用圆锥形钻头进行某一半径内的钻孔C. 用丝锥技术进行螺纹加工 D. 用螺旋线刀具进行表面加工三、填空题1.数控机床为「数控」指的是：通过数控系统将加工工艺过程进行监控和处理，然后将这些控制信号发送给电子马达、液压等动力执行系统进行控制，实现 _______ 一种高精度加工面。
职业技能《数控机床装调维修工》专业实操试题与答案
职业技能《数控机床装调维修工》专业实操试题与答案目录简介一、单项选择题：共120题二、判断题：共50题三、简答题：共6题一、单项选择题1数控机床诞生于（A ）。
A、美国B、日本C、英国D、德国2 “NC”的含义是（A ）o A、数字控制B、计算机数字控制C、网络控制3 “CNC”的含义是（B ）o A、数字控制第1页共42页B、任意将两根电源线对调C、降低电流D、降低线路的功率39欲使放大器的净输入信号削弱，应采取的反应类型是B ）o A、正反应B、负反应C、串联反应D、并联反应40晶体三极管导通，须满足的条件是（A ）。
A、发射结正偏、集电结反偏B、发射结反偏、集电结正偏C、发射结和集电结都反偏D、发射结和集电结都正偏41三极管的开关特性是（D ）。
A、截止时相当于开关接通B、放大时相当于开关接通C、饱和时相当于开关接通D、截止时相当于开关断开，饱和时相当于开关接通第10页共42页42开关三极管正常的工作状态是（D ）o A、截止B、放大C、饱和D、截止或饱和43在继电-接触控制系统中，接触器的（C ）常用于自锁环节。
A、常开触点B、常闭触点C、常开辅助触点D、常闭辅助触点44为了提高设备的功率因数，常在感性负载的两端（B ）o A、串联电容器B、并联适当的电容器C、串联电感D、并联适当的电感45检修后的机床电器装置，其操纵、复位机构必须（C ）0A、接触良好B、无卡堵现象C、灵活可靠第11页共42页D、外观整洁46、在检测电气故障时，（A ）只适用于压降极小的导线及触头之类的电气故障。
A、短接法B、电阻测量法C、电压测量法D、外观检查法47钳形电流表一般不适用于（D ）电流的测量。
A、单相交流电路B、三相交流电路C、高压交流二次回路D、直流电路48对于仪器仪表的存放，以下不合适的是（C ）o A、保持干燥B、轻拿轻放C、放在强磁场周围D、用棉纱擦拭49三相电路中线电压为250V,线电流为400A,那么三相电源的视在功率为（B ）o第12页共42页A、 100KVAB、 173KVAC、 30KVAD、 519KVA50用交流电压表测得的交流电压数值是（C ）oA、最大值B、平均值C、有效值D、瞬时值51变压器的铭牌容量是用（D ）来表示的。
数控机床装调维修工考工练习试题试题库完整
数控机床装调维修工考工练习题题库单项选择题〔第1题～第１00题。
选择一个正确答案.将相应的字母填入题内的括号中。
每题分.总分值50分。
〕1．职业道德建立与企业开展的关系是〔 c 〕。
A、没有关系B、可有可无C、至关重要D、作用不大2．你对职业道德修养的理解是〔c 〕。
A、个人性格的修养B、个人文化的修养C、思想品德的修养D、专业技能的提高3．老实守信是做人的行为准那么.在现实生活中正确的观点是〔 b 〕。
A、老实守信与市场经济相冲突B、老实守信是市场经济必须遵守的法那么C、是否老实守信要视具体情况而定D、老实守信是“呆〞、“傻〞、“憨〞4．关于自由选择职业.你认为正确的选项是〔 d 〕。
A、自由选择职业与“干一行、爱一行、专一行〞相矛盾B、倡导自由选择职业.容易激化社会矛盾C、自由选择职业与现实生活不适应.做不到D、人人有选择职业的自由.但并不能人人都找到自己喜欢的职业5．做好本职工作与为人民效劳的关系是〔 b 〕。
A、本职工作与为人民效劳互不相关B、人人都是效劳对象.同时人人又都要为他人效劳C、只有效劳行业才是为人民效劳D、管理岗位只承受他人效劳6．企业文化的核心是〔 c 〕。
A、企业经营策略B、企业形象C、企业价值观D、企业目标7．企业要做到文明生产.必须做到〔 d 〕。
A、开展职工技术教育B、提高产品质量C、做好产品售后效劳D、提高职业道德素质8．在市场经济条件下,追求利益与老实守信的关系是〔c 〕。
A、追求利益与老实守信相矛盾.无法共存B、老实守信.有损自身利益C、老实守信是市场经济的根本法那么.是实现自利追求的前提与根底D、市场经济只能追求自身最大利益9．在市场经济条件下.如何正确理解爱岗敬业〔b 〕。
A、爱岗敬业与人才流动相对立B、爱岗敬业是做好本职工作前提与根底C、只有找到自己满意的岗位.才能做到爱岗敬业D、给多少钱干多少活儿.当一天与尚撞一天钟10．生产第一线的质量管理叫〔b 〕。
数控机床装调维修工竞赛试题及评分标准
2014第六届全国数控技能大赛广东选拔赛数控机床装调维修工中职组（学生）理论培训试题一、单项选择题1、在加工工件单段试切时，快速倍率开关必须置于( A )档。
A、较低B、中间C、较高D、最高2、插补运算程序可以实现数控机床的( B )。
A、转位换刀控制B、轮廓控制C、点位直线控制D、点位控制3、装配工作是产品制造过程的( )，工作好坏对产品的质量起着决定性的作用。
A、第一工序B、最初工序C、最后工序D、中间环节4、销的用途主要是( )。
A、过载保护作用B、定位作用C、定位与过载保护作用D、缓冲作用5、清洗机械产品时，要注意清洗液和清洗的( )等参数。
A、温度、压力、时间B、温度、压力、湿度C、压力、时间、湿度D、温度、时间、湿度6、整体式向心滑动轴承装配之前要把轴套和轴承座孔擦洗干净，并在轴套外径和轴承座孔内涂上( )。
A、红丹粉B、润滑油C、滑石粉D、蓝油7、机械手松刀动作：当液压缸( )时，支架上的导向槽迫使抓刀爪张开，放松刀具。
A、停止B、后退C、回缩D、前进8、一般轴类的滑动轴承( )与箱体之间出现间隙、松动等现象时应更换。
A、内圆B、外侧C、外圆D、内圆9、主轴发热时，检修的方向是从( )开始。
A、刀具B、液压缸压力C、冷却润滑油D、变档复位开关10、液压站是由( )组合而成。
A、泵装置、集成块或阀组合、油箱、电气盒B、电动机、集成块或阀组合、油箱、电气盒C、发动机、集成块或阀组合、油箱、电气盒D、发电机、集成块或阀组合、油箱、电气盒11、数控机床上的气压传动系统用于( )。
A、主轴锥孔吹气B、实现机械手的动作、主轴松刀C、开关防护门D、以上都是12、油泵是一种使( )能转变为液压能的转换装置。
A、电B、动C、光D、机械13、机床的( )综合反应了该设备的关键零部件组装后的几何形状误差。
A、装配B、几何精度C、零件D、制造14、数控系统编辑键盘上的RESET键的作用主要是使CNC复位、( )等。
数控机床装配、调试和维修试题
数控机床维护维修考试试题第一题：数控机床进给轴装配及调试请根据现场配备工具、Z轴部装图及本阶段考核内容完成相应装配、准备工作并填写表一。
本阶段考核内容(所有项选手完成后需经确认可方能进行下一环节)表一：装配工艺流程卡产品型号部件名称共 2 页第 1 页序号装配内容及技术要求装配工艺及技术要求工艺装配工具完成情况备注自检记录一清洗及零件的摆放，符合金属切屑机床通用技术条件的各项规定二拆卸机床尾座放在软基面上三以Z轴电机座为基准，安装及调整Z轴溜板箱、轴承支架，要求Z轴电机座、溜板箱、轴承支架三者的同轴度上、侧母线均≤0.01/全长，其轴承孔或丝杆螺母孔与机床床身导轨平行度上、侧母线全长允差均为≤0.01/200mm。
经确认后，发给考生溜板箱和轴承座的定位销，以便选手进行后面的安装调试工作四安装Z轴电机座、轴承支架的轴承组件，安装Z轴溜板箱的滚珠丝杠副组件，对Z轴滚珠丝杠副及其整套传动部件予以固定得分产品型号部件名称共 2 页第 2 页序号装配内容及技术要求装配工艺及技术要求工艺装配工具完成情况备注自检记录确认记录五按图纸正确的固定及预紧滚珠丝杠副后，复检滚珠丝杠副在轴承座、电机座、丝杠螺母座端上、侧母线径向跳动六Z轴滚珠丝杠副安装后其与电机连接端的径跳和轴窜检侧及调整，径跳允差≤0.012mm，轴窜允差≤0.008mm七安装Z轴伺服电机、滚珠丝杠副防护板八机床防护门、尾座等其它零件的安装在加工工件前必须安装机床防护门九机床精度检测与补偿十装入机床主轴卡盘签字：第二题：数控机床电气连接得分请考生结合数控机床电气原理图，将机床接线端子排XT1,XT2尚未连接的电缆按照要求连接完毕，连接时端子排从右端第一条电缆开始编号为XT1-1，XT2-1依次填写表二,如果因为端子排或其他原因造成电缆与端子不对应，需在备注中说明。
全部连接正确得7分，连接错误1条扣1分，扣完为止。
如果出现连接不牢靠，连接过于凌乱酌情扣分。
数控机床装调维修工试卷111111111111概要
二、选择题 1.安全管理可以保证操作者在工作时的安全火提供便于工作的（ ）。
（A ）生产场地 （B ）生产环境 （C ）生产空间 （D ）生产加工 2.要做好数控机床的维护与保养工作，必须（ ）清除导轨副和防护装置的切削。
（A ）每周 （B ）每小时 （C ）每天 （D ）每月 3．在数控生产技术管理中，除对操作、刀具、维修人员的管理外，还应加强对（ ）的管理。
（A ）编程人员 （B ）职能部门 （C ）采购人员 （D ）后勤人员 4．数控机床是在（ ）诞生的。
（A ）日本 （B ）中国 （C ）德国 （D ）美国 5．数控机床如长期不用时，最重要的日常维护工作是（ ）。
（A ）通电 （B ）干燥 （C ）清洁 （D ）通风 6.ＦＭＳ是指( )。
（A ）自动化工厂 （B ）计算机数控系统 （C ）柔性制造系统 （D ）数控加工中心 7.劳动生产率是用于生产( )产品所消耗的劳动时间。
（A ）单件 （B ）全部 （C ）合格 （D ）其他 8．下面关于勤劳节俭说法正确的是（ ）。
（A ）消费可以拉动需求，促进经济发展，因此提倡节俭是不合时宜的 （B ）勤劳节俭是物质匮乏时代的产物，不符合现代企业精神 （C ）勤劳可以提高效率，节俭可以降低成本 （D ）勤劳节俭不利于可持续发展 9. 控制机械紧急停止之按钮，其工业安全颜色应以( ) 色为正确。
（A ）红 （B ）黄 （C ）绿 （D ）蓝 10为了保障人身安全，在正常情况下，电气设备的安全电压规定为（ ）。
（A ）42V （B ）36V （C ）24V （D ）12V 11.点位控制数控机床可以是（ ）。
（A ）数控车床 （B ）数控铣床 （C ）数控冲床 （D ）加工中心 12.以下指令中，（ ）是准备功能。
（A ）M03 （B ）G90 （C ）X25 （D ）S700 13.G28、G29的含义为（ ） （A ）G28从参考点返回，G29返回机床参考点 （B ）G28返回机床参考点，G29从参考点返回 （C ）G28从原点返回，G29返回机床原点 （D ）G28返回机床原点，G29 从原点返回 14.安全管理可以保证操作者在工作时的安全火提供便于工作的（ ）。
新数控机床装调维修工综合知识理论考试题库(最新版)
新数控机床装调维修工综合知识理论考试题库（最新版）一、单选题1.测量圆柱度误差时，被测件放在精确（）的V形架内。
A、工作台B、虎钳C、平口钳D、平板参考答案：D2.以明文规定的守则、制度，用强制性手段来执行所反映的是职业纪律的（）。
A、一致性B、强制性C、特殊性D、规律性参考答案：B3.刀库电机转动故障容易引起刀库（）不到位。
A、移动B、夹紧C、转位D、传动参考答案：C4.按故障发生部位分为（）。
A、磨损性故障B、错用性故障C、先天性故障D、磨损性故障，错用性故障，先天性故障都是参考答案：D5.在金属切削过程中，刀具对被切削金属的作用包括（）。
A、前角的作用B、后角的作用C、刀尖的作用D、刀刃的作用和刀面的作用参考答案：D6.纠正措施是要（）。
A、处置不合格品B、消除不合格C、消除不合格的原因D、惩治错误参考答案：C7.某导线的内阻为6欧，额定电压220V，额定功率2.2KW的电动机接在此导线上，求此导线的压降（）。
A、0.3VB、0.5VC、0.7VD、2V参考答案：C8.半精加工和精加工时，进给量的选择受到表面粗糙度的限制，可适当（）来减小加工表面粗糙度。
A、增大刀尖圆弧半径B、减小副偏角C、采用修光刃的办法D、增大刀尖圆弧半径，减小副偏角，采用修光刃的办法都是参考答案：D9.下图中铣床升降丝杠与螺母装配的尺寸链中其A组、B组尺寸链方程为（）。
A、A1-A2-A3-A0=0;B1-B2-B3±B0=0;B、A1+A2+A3-A0=0;B1+B2+B3±B0=0;C、A1+A2-A3-A0=0;B1+B2-B3±B0=0;D、A1+A2+A3-A0=0;B1+B2-B3-B0=0;参考答案：C10.对于端面全跳动公差，下列论述错误的是（）。
A、属于形状公差B、属于位置公差C、属于跳动公差D、与端面对轴线的垂直度公差带形状相同参考答案：A11.液压控制阀的板式连接通过（）组成一定的控制回路。
10.数控机床装调维修工职工组、教师组、学生组实操样题
2016 年第七届全国数控技能大赛决赛----数控机床装调维修工项目赛题（样题）第七届全国数控技能大赛决赛数控机床装调维修工项目（职工组/教师组/学生组）赛题（样题）场次工位号姓名参赛号2016年10月09日重要说明：1.比赛时间360 分钟。
2.比赛共包括十二个任务，总分600 分。
3.除表中有说明外，不限制各任务先后顺序。
（实际赛题和要求以及配分有可能微调，比赛以实际赛题为准）5.比赛过程中，若发生危及设备或人身安全事故，立即停止比赛，该任务计零分。
6.比赛所需要的资料及软件都以电子版的形式保存在工位计算机里。
任务五的使用软件除外。
7.选手如果对赛题内容有疑问和比赛过程中需裁判确认的部分，应当先举手示意，等待裁判人员前来处理。
8.根据赛题说明，任务一可以请求裁判帮助3 次（以验收功能计）排除故障，但需扣除相应的配分。
9.选手在竞赛过程中应该遵守相关的规章制度和安全守则，如有违反，则按照相关规定在竞赛的总成绩中扣除相应分值。
10.选手完成任务五和任务八后的检具、仪表和部件，现场需统一收回再提供给其他选手使用。
若选手未按赛题要求顺序完成，跳过的任务视作放弃，若选手按赛题要求顺序完成中，现场未提供的检具、仪表和部件，等待时间多长，比赛时间顺延。
11.赛题中要求的备份和保存在电脑中的文件，需选手在计算机桌面新建文件夹（文件名日期+场次+工位号，如：2016 年11 月08 日比赛第01 场次第02 工位，文件名为20161108+01+02）。
赛题中所要求备份的文件请备份到该文件夹下，即使选手没有任何备份文件也要求建立文件夹。
12.需要裁判验收的各项任务，除赛题说明过程性任务验收外，其它任务完成后裁判只验收 1 次，请根据赛题说明，确认完成后再提请裁判验收。
13.选手严禁携带任何通讯、存储设备及技术资料，如有发现将取消其竞赛资格。
14.选手必须认真填写各类文档，竞赛完成后所有文档按页码顺序一并上交。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第 1 页共5 页
2、XX
第 2 页共5 页
第 3 页共5 页
2、根据要求修改部分系统参数（4分）
六、功能动作测试与系统备份（8分）
1、功能动作测试（6分）
2、系统备份（2分）
七、电路设计与安装调试（13分）
1、XX部分电路安装连接与调试（5分）
2、设计一个XX部分电路，并测试其是否能正常工作（手工或使用CAD软件绘制电气原理图）（8分）
八、机床调整（9分）
1、机床水平调整（3分）
2、XX零件的调整（6分）
九、精度检测（9分）
6种精度的检测
十、阅读、分析检测仪器报告和机械故障分析（8分）
1、根据激光干涉仪测量报告，对机床精度进行一般误差分析和调整（4分）
2、XX零件加工时，精度超差原因分析（4分）
第 4 页共5 页
十一、零件试加工（6分）
1、编写加工工艺（1分）
2、编写加工程序（4分）
3、空走刀（1分）
第 5 页共5 页。
