填充墙构件施工技术

模板支设

（一）构造柱模板

1、弹好墙身+50mm水平线，检查墙身位置是否符线，办理隐检手续。

2、构造柱钢筋绑扎完毕，办理隐检手续。

3、砌砖时，模板拉杆应按要求预留孔洞。

4、检查构造柱内部是否清理干净，包括砖墙舌头灰、钢筋上挂的灰浆和柱根部的落地灰。

5、模板采用竹胶板，墙体上应每隔一米以内设两根拉杆，最下面的拉杆应距地面30cm开始，拉杆留洞应在大马牙槎以外一丁砖外。

6、根部应留清扫扣。

（二）圈梁模板

1、模板采用竹胶板，采用钢管支撑时，高度应调整合适。

2、钢筋绑扎完后，模板上口宽度进行校正，并用木撑进行定位，用铁钉临时固定，以保证圈梁的尺寸。

钢筋绑扎

（一）构造主钢筋绑扎

1、修整底层伸出的构造柱搭接筋，根据已放好的构造柱位置线，检查搭接筋的位置和搭接长度是否符合设计和规范要求。

2、安装构造柱钢筋骨架：先在搭接处钢筋上套上箍筋，然后再将构造柱主筋立起来，与上部预留的钢筋主筋绑扎起来，上下主筋搭接倍数不小于35d，骨架调整后先绑加密部位（主筋搭接处、构造柱底部和顶部各1/6层高），再绑扎其余部位的钢筋。

3、在砌填充墙马牙槎时，沿墙高每隔50cm埋设两根φ6水平拉筋，与构造柱连接。

4、填充墙完毕后，应对构造主钢筋进行修正，以保证钢筋位置及间距准确。

（二）圈梁钢筋绑扎

1、预制圈梁钢筋骨架时，先在钢筋主筋上画上箍筋间距线，然后再绑箍筋。

2、圈梁与构造柱钢筋交叉时，圈梁钢筋应放在构造柱受力钢筋内侧，圈梁钢筋在构造柱部位搭接时，其搭接长度或锚入长度不小于35d。

3、圈梁钢筋应相互交圈，在内墙交接处、墙大角转角处的锚固长度不小于35d。

4、圈梁钢筋绑扎完后，应加水泥砂浆垫块，以保证钢筋保护层。

5、门口过梁安装：洞口尺寸小于或等于900mm时，过梁高度为120mm；洞口尺寸大于900mm 小于或等于1800mm时，过梁高度为180mm；洞口尺寸大于1800mm时，过梁高度为240mm；

填充墙砌体施工方案

泗县城市之光安置房工程填充墙砌体施工方案中国十七冶集团泗县城市之光安置房工程项目经理部 2017年6月10日

一、编制依据 1、泗县城市之光安置房工程施工组织设计及图纸 2、《砌体工程施工质量验收规范》GB50203-2011 3、《建筑工程施工质量验收统一标准》GB50300-2001 4、《混凝土结构工程施工质量验收规范》（GB50204-2015） 5、《建筑抗震设计规范》（GB50011-2010） 6、《砌体结构设计规范》GB50003-2011 7、12G614-1《砌体填充墙结构构造》二、工程概况 1、工程名称：泗县城市之光安置房工程 2、工程建设地点：安徽省宿州市泗县花园路与虹乡路交口 3、概况：泗县城市之光安置房工程总建筑面积约万平方米，地上建筑为1-27#栋楼，其中1、2、5、6、7、8、9、10、11、13、1 4、1 5、19、20、21、22、24#楼为18层住宅楼，3、4、17、18#楼为22层住宅楼，12、1 6、23、25#楼为15层住宅楼，住宅楼地基为CFG桩复合地基，剪力墙结构，26#楼为6层商业用房，框架结构，27#楼为3层幼儿园，框架结构。整个区域包括两个地下车库，分为东西两块，地下一层，总建筑面积约56000平方米。 4、建设单位：泗县城市建设投资有限公司 5、设计单位：安徽省城建设计研究总院有限公司

6、监理单位：安徽天翰工程咨询有限责任公司 7、勘察单位：安徽水文工程勘察研究院 8、施工单位：中国十七冶集团有限公司 9、监督单位：泗县建筑安装工程质量监督站三、施工要求 1、材料要求（1）本工程砌体±以上：采用MU5煤矸石空心砖，用M5混合砂浆砌筑；二层的电梯井道四周应采用MU10煤矸石实心砖，M10混合砂浆砌筑，砌块干容重≤m3。 ±以下：采用MU10混凝土实心砖，用M5水泥砂浆砌筑。墙体厚度：±以下为240mm厚，±以上外墙为200mm 厚，内墙为200/120mm厚。（2）厨房、卫生间除门洞外，应在根部浇筑250高C25混凝土止水坎，厚度与墙相同。（3）构造柱、门边柱、过梁、圈梁、系梁、板带采用C25混凝土浇筑。（4）当有门窗洞口的填充墙尽端距离门窗洞口边小于240mm时，需按12G614-1第九页大样11设置门窗框。（5)门窗洞口尺寸大于等于且小于2m时，应在门窗洞口两侧设钢筋混凝土边框，做法参照12G614-1第十七页。 2、结构要求（1）构造柱

填充墙施工方案

目录一、工程概述 (2) 二、.编制依据 (2) 三、工程目标 (3) 四、施工布暑 (3) 五、植筋工程施工 (5) 六、钢筋工程施工 (7) 七、填充墙施工 (8) 八、二模和砼施工 (12) 九、砌筑中相关技术要求 (13) 十、围护结构质量保证措施及质量标准 (14) 十一、安全保证措施 (16) 十二、成品保护措施 (21) 十三、文明施工及环保要求 (21) 十四、砌砖工程质量控制程序图 (21)

一、工程概述 1.1工程项目基本情况：１.２砌体形式及材料作法二、编制依据 ①黑龙江省新奥博工程设计有限公司设计的《结构施工图》、《建筑施工图》、《图纸会审纪要》和设计变更及技术核定（洽商）单 ②《建筑机械使用安全技术规程》（ＪＧＪ３３－８６）

③《建筑施工手册》（第四版） ④《重庆市建筑工程施工现场安全管理标准》 ⑤《现行建筑施工规范大全》 ⑥《建筑分项工程施工工艺标准》 ⑦《重庆市现行的安全生产、文明施工、环保及消防》等有关规定 ⑧《小型砌块建筑设计与施工规范》（JGJ5-80） ⑨《建筑装饰工程施工及验收规范》（JGJ73-91） ⑩《钢筋混凝土过梁》-详结施说明 ⑾《砌体结构构造详图》——西南05G701-1和西南05G701-4 三、工程目标 1、工期目标：优化施工管理，力争提前完成施工任务。。 2、文明管理目标：精心组织、科学管理、文明施工，争创市级文明工地 3、安全目标：杜绝死亡事故发生，做到事故频率为零。 4、质量方针：“守合同、重信用、保质量，优质服务，为业主提供满意的建设工程产品”质量方针，弘扬企业精神，严格执行企业颁发的质量体系文件，全面履行工程承包合同，优质、高效、安全、文明地组织施工，确保工程质量。争创优良工程四、施工部署 1、施工进度计划：根据施工进度要求，在基础结构施工完验收后，即可进行基础工程维护结构的砌筑施工；主体结构工程完成10层后，即可介入砌筑工程施工，在主体结构工程完后20天内全部结束砌筑工程施工。填充墙介入时间为了7月20日，标准层砌砖浇过梁、构造柱及后塞口4天一层。 2、劳动力计划：根据工期进度要求及现场实际情况科学合理的组织劳动力，是保证工程顺利进行的重要保证。主要劳动力详见下表： 3、材料准备及材料要求 1）砖的品种：水泥实心砖240×115×53，水泥陶粒砌块外形尺寸185*185*385，水泥实心配砖外形尺寸200X100X53，用于墙体构造要求。砖的品种、规格、强度等级必须

后砌填充墙顶与主体结构梁底塞缝施工技术

后砌填充墙顶与主体结构梁底塞缝施工技术后砌填充墙与主体结构连接处裂缝问题一直以来是困扰施工单位的难题，往往被称为质量通病。在《砌体工程施工质量验收规范》及《建筑装饰装修工程施工质量验收规范》中有明确规定：“填充墙砌至梁、板底时，应留有一定空隙，待填充墙砌筑完并应至少间隔7d后，再将其补砌挤紧”、“不同材料基体交接处表面的抹灰，应采取防止开裂的加强措施，当采用加强网时，加强网与各基体的搭接宽度不应小于lOOmm”。规范中虽有相应的规定，但具体施工做法未有明确的要求，本施工工艺是在满足规范要求下针对工程实例中利用塞缝的方法解决后砌填充墙与砼梁底裂缝的质量问题。框架填充墙裂缝的特点：1)框架填充墙裂缝属于变形裂缝。框架结构填充墙只承受墙体自重，不承担和传递上部荷载，因此填充墙裂缝不属于受力裂缝。2)框架填充墙裂缝多发部位主要有：填充墙与框架梁和柱连接处；墙体裂缝顶层和次顶层相对较多，端开间尤其严重；门窗洞口四角及墙体开洞处也容易开裂；在长墙体中间部位。在加气砼砌块填充墙施工中我们成功利用塞缝代替斜砌挤紧的施工方法获得较好的施工效果，并形成了一套比较完善的工艺流程。 1 特点填充墙砌体砌筑至梁底30—50mm处，待12—15天后，在砌体顶部两侧分别用防腐木楔子交错塞紧，用干硬性细石砼或水泥砂浆(内掺膨胀剂)将此缝隙填实。 2 适用范围该工艺适用于高层或多层建筑物轻质砌块填充墙。 3 工艺原理填充墙砌体砌筑至梁底留有一定的空隙，使砌体充分沉实后，进行墙体顶部的塞缝处理。在塞缝时先用防腐木楔子塞紧给予砌体顶部一个预压力，可保证干硬性细石砼或水泥砂浆(内掺膨胀剂)能够将此缝隙填充密实。 4 工艺流程及操作要点 4.1操作要点 4.1.1 施工准备 (1)施工前，由技术人员对现场操作人员进行墙顶塞缝分项工程的详细技术交底，并辅以样板问说明，使操作人员均明确掌握操作的技术要求和质量要求。 (2)准备现场使用的工具：冲击钻、射钉枪、气动钳、剪刀、砂轮锯、其他常用施工工具等。 (3)空心砖、蒸压加气混凝土砌块、轻骨料混凝土小型空心砌块等的运输、装卸过程中，严禁抛掷和倾倒。进场后应按品种、规格分别堆放整齐，堆置高度不宜超过2m。加气混凝土砌块应防止雨淋。 (4)按设计的墙的轴线位置，在地面上弹出墙体砌筑的控制线，在主体砼柱墙上弹出墙体砌筑的标高控制线，根据墙底部烧结普通砖砌筑或现浇混凝土坎台高度、门窗洞口的高度、墙体圈粱的位置计算好砌块砌筑。 (5)按计算好的砌块皮数设置墙体拉接筋。

填充墙施工方案

填充墙专项施工方案 1.施工准备 1.1技术准备 a.填充砌体施工前，认真熟悉图纸，核实门窗洞口位置及洞口尺寸，明确预埋、预留位置，熟悉相关构造及材料要求。严格按05G701设置构造柱及拉结筋。 b.根据设计图纸及规范要求，确定填充墙体构造柱位置及墙梁标高尺寸。 c.填充墙砌体施工前，工程技术人员应结合设计图纸及实际情况，对施工人员进行技术交底。 1.2材料要求本工程主要涉及到的砌筑砖规格包括：实心砖240×115×53、 240/200×100×53、240×90×53；多孔砖240×115×90、200×115×90、200×90×115；空心砖240×240×100、240×200×115。涉及到的砌筑砂浆包括：M5.0、M7.5水泥砂浆及混合砂浆。所有进场的砖、砂浆在品种、规格、强度等级必须符合图纸设计要求且报审通过。规格尺寸应一致，质量等级应符合标准要求。 1.3作业条件 a.基础、主体结构等相关部分施工完毕。 b.弹出楼层轴线或主要控制线，经过了仔细的复核。 c.构造柱、拉结钢筋植筋完成，做完拉拔实验，实验结果满足相关规范要求。 d.框架外墙施工时，外防护脚手架应随着楼层搭设完毕，墙体距外架间的间隙应作水平防护，防止高空坠物。内墙已准备好工具式脚手架。 2.施工工艺 2.1操作工艺 a.基层清理在砌筑砖体前应对墙基层进行清理，将楼层上的浮浆、灰尘清扫冲洗干净，并浇水使基层湿润。 b.施工放线

高控制线1m线和门窗洞口的位置线。施工放线完成后，认真检查。 c.植构造柱、墙体拉结钢筋构造柱植筋根数按下图要求设置：拉结筋每500mm 高设一道，每道设2φ6 钢筋，钢筋长度=700mm 且不小于1/5墙体长度+100mm。关于植筋的相关做法详Sub-1B(MC)-036 植筋施工方案。 d.浇筑混凝土翻边根据施工设计总说明中”所有有水房间如厨房，卫生间等楼板四周除门洞外，应作混凝土翻边，高度不小于200”的要求，在厨房，卫生间等有水房间四周作200mm高C20混凝土翻边，厚度同墙宽。如下图所示。 e.砖墙砌筑 1)砖应提前1～2d 浇水湿润，湿润程度达到含水率10％～15％为宜；不宜在砌筑时临时浇水，严禁干砖上墙，严禁在砌筑后向砖墙冲水。冬期施工防止砖块浇水形成薄冰。 2)根据施工设计总说明中”所有轻质砌体和空心砖砌体下部均作页岩实心砖翻边，高度不小于200”的要求，隔墙下设置200mm高的页岩实心砖翻边，厚度同墙宽。如下图所示：

墙体砌筑施工技术工艺

砌体工程施工工艺一、砖和砌块的质量要求砌块的质量影响到装修阶段工作，故在本工程中应对砌块的质量进行严格的控制，以如下的步骤对运到的砖进行质量控制：在砌块的购买时就保证砌块的质量：选择一级品，并对砌块的外观尺寸做抽样检查，在使用前还应将砖进行强度的抽样实验，以确保砌块的强度满足要求。二、砂浆的质量要求砂浆在承重砖墙中是影响砖墙承载力的决定因素，我们对之作以下的控制。对水泥质量严格把关：对水泥按品种、标号、出厂日期分别堆放。严格检查水泥的出厂日期，逾期的一概不用。对砂的质量严格控制：控制好砂内大杂质，砂浆标号大于或等于C5时；杂质含量不超过1.0%。标号小于C5时，杂质含量不超过2.0%。石灰膏的质量控制：生石灰熟化成石灰膏时应用网过滤，熟化时间不少于7天，禁示使用脱水硬化的石灰膏。三、施工准备 1、材料（1）按照施工总体计划安排、设计要求购进砖，按现行规范标准及出厂合格证进行验收；砖运至现场，分规格分等级堆放，并在堆垛上设立标志，标明品种、规格、强度等级，一般堆放设计不超过1.6m，堆垛间留设通道。（2）水泥进入现场时必须附有出厂检验报告和准用证。在现场设的水泥库中，按品种标号、出厂日期堆放，并保持干燥。（3）配制砂浆用洁净的砂，不得含草根、废渣等杂物，并过筛，且含泥量不得超过3%。 2、作业条件（1）砌筑施工所在的施工层，在施工前应先进行结构验收，办理好施工隐蔽验收手续。（2）做好砂浆配合比技术交底及配料的计量准备。（3）弹出建筑物的主要轴线及砌体的控制边线，经技术复线，检查合格后，方可进行施工。

（4）砌筑前按砌体尺寸计算皮数和排数，编制排列图。四、技术要求 1、砌筑材料应按规定的质量标准及出厂合格证进行验收，同时现场取样送检，合格后方可使用。砌筑前应按照设计要求，做好砂浆配合比，施工中严格按配合比集中拌制砂浆，并做砂浆试块强度试验。 2、砌体的转角，丁字接头处应同时砌筑，并使纵横墙咬合，若咬茬砌筑有困难时，应在交接处灰缝内砌入φ6拉结钢筋，钢筋垂直间距不大于500mm，每边伸入墙内700mm，钢筋两端弯勾。砌体的端部（无砼墙柱时）须加设构造柱和拉结钢筋。砌体墙的阴角和阳角，以及沿砌体墙每隔约4000mm设置构造柱，构造柱截面尺寸为墙厚×240mm，纵筋4Ф12，箍筋φ6@200，在上、下楼层梁相应位置各预期留4Ф12与构造柱纵筋连接，构造柱与砖墙交接处，应设墙体拉筋，如图7-5-1所示。施工时应先砌墙后浇构造柱。 3、框架柱、与填充墙连接处，应按建筑施工图中的位置，在结构施工时，沿墙、柱高每隔500mm在墙、柱宽内预留2φ6“Ｕ”形拉结钢筋，拉结钢筋锚入砼内200mm，伸出墙柱外皮300mm。隔墙内每500mm高沿墙全长设置2φ6钢筋，两端与墙、柱预留拉结筋焊接。 4、后砌隔墙当墙≥4米时，在墙高度中部（门窗洞顶）设置与柱子连接的通长钢筋砼圈梁。截面尺寸：墙厚×150mm，纵筋上下各2Φ10，箍筋φ6@200。柱（砼墙）施工时预埋4Φ12与圈梁筋焊接。圈梁遇过梁时，分别按截面、配筋较大者设置。 5、砌块墙体上的门过梁，采用C20混凝土，过梁长度为洞口宽度+2a；洞顶离梁底距离小于砼过梁高度时，过梁与梁整浇；当洞口侧边离柱（墙）边小于a，柱（砼墙）施工时在过梁纵筋相应位置预埋连接钢筋。 6、每层砌至板底或梁底附近时，应待砌块沉实后再往上砌至梁、板底部，用斜面砖与梁、板顶紧，逐块敲紧砌实。如果不砌至楼板或梁底，须设压顶。 7、后砌墙与现浇板的拉结：施工现浇板时，若板底有隔墙，预留φ6@1500锚拉钢筋。 8、当隔墙拐角处未设柱时，应设置墙体加强筋。五、施工工艺要求 1、砌体堆放（1）装卸砖应堆放整齐，严禁倾泻丢掷；砖运到现场后应按不同规格堆放，场地要平整，并须做好排水。（2）砖堆置高度不宜超过1.6米，垛堆间保持适当通道。

填充墙施工方案(精选、)

填充墙砌体工程施工方案一、编制依据 1、现行建筑施工规范和抗震规范 2、武汉广武建设工程有限公司质量手册、程序文件、工法。 3、湖北省……..施工图纸； 4、湖北省……..施工图纸《施工组织设计》；二、概况本工程由七栋四层别墅楼组成，剪力墙结构，一层层高3.6米、二～四层层高3.4米，，总高13.2米；本工程±0.00以下MU10灰砂砖，M5.0水泥砂浆砌筑；±0.00以上外墙,梯间墙、分户墙200厚，采用加气混凝土砌块采用，M5.0混合砂浆砌筑。三、施工准备 1、技术准备 1.1砌筑前，应认真熟悉图纸，核实门窗洞口位置及洞口尺寸，明确预埋、预留位置，算出窗台及过梁顶部标高，熟悉相关构造及材料要求。 1.2已审核完建筑施工图纸，并确保填充墙、门窗洞口的位置、轴线尺寸准确无误，确保圈梁、过梁的标高正确。 1.3使用经过效验合格的监视和测量工具。 1.4施工前，工程技术人员应结合设计图纸及实际情况，编制出专项施工技术交底和作业指导书等技术性文件。 2、材料要求

2.1蒸压加气混凝土砌块干密度为300 ~ 800 kg / m3，选择砌块时必须具有出场合格证，其强度等级及干表观密度必须符合设计要求及施工规范的规定。 2.2施工用水泥采用强度等级为27.5或32.5的普通硅酸盐水泥，无结块，出厂时间不的超过三个月。 2.3砂采用中砂，过筛，砂中含泥量不超过5％，并过5mm的密目网筛。 3、主要机具 3.1机械：施工电梯、切割机、砂浆机 3.2工具：瓦刀、夹具、手锯、小推车、灰斗、铁锹、线坠、皮数杆等。 4、作业条件 4.1砌筑前，将楼、地面基层水泥浮浆及施工垃圾清理干净。 4.2弹出楼层轴线及墙身边线，经复核，办理相关手续。 4.3根据标高控制线及窗台、窗顶标高，预排出砖砌块的皮线数，皮线数可划在框架柱上，并标明拉接筋、圈梁、过梁的尺寸、标高，皮数线经技术质检部门复核，办理相关手续。 4.4根据最下面第一皮砖的标高，拉通线检查，如水平灰缝厚度超过20mm，先用C15以上细石混凝土找平。严禁用砂浆或砂浆包碎砖找平，中间填芯找平。 4.5构造柱钢筋绑扎，隐检验收完毕。 4.6砌筑砂浆配合比经有资质的试验部门试配确定，有书面配合比试配单。在施工现场根据砌体方量准备好取样砂浆试模。

填充墙砌体施工方案

砌体专项施工方案编制：审核：批准：鹤壁市格瑞特建设有限公司 2013年12月10日

填充墙砌体专项施工方案一、工程概况鹤壁市格瑞特小区1#2#楼为剪力墙结构。其中，地下室墙体全部采用煤矸石烧结普通砖砌筑；其他墙体使用材料为蒸压加气砌块。+0.000以下墙体采用M5.0水泥砂浆砌筑，+0.000以上墙体采用M5.0混合砂浆砌筑，构造柱、圈梁、压顶混凝土设计强度等级为C25。二、施工部署 1、人员组织组织专业的浆砌工程作业组，来负责浆砌作业施工，各班组具体施工组织见下表一 2、材料机具组织（1）砌体工程主要施工材料机具计划见下页表二（2）各主要材料的要求： ①蒸压加气砌块及煤矸石普通砖：蒸压加气砌块选用主规格为300×600×200，要求要求强度等级A3.5,B06级，并以同生产厂家、同规格、每0.5万块为一检验批进行原材料复试，试验合格后方可使用；使用时，其产品龄期应超过28天。煤矸石普通砖选用规格为240×115×53，要求等级为MU10，并以同生产厂家、同规格不超过5万块为一检验批进行材料复试，满足要求后方可使用。加气混凝土砌块及煤矸石普通砖在运输、装卸过程中，严禁抛掷和倾倒；产品进场后应按品种、规格分别堆放整齐，堆置高度不得超过2米。蒸压加气砌块应防止雨淋。

②水泥：水泥使用京鹤同力32.5级复合硅酸盐散装水泥。水泥进场时由质检员、试验员和保管员对其品种、级别、散装包号、出厂日期等进行检查。并以同厂家、同等级、同品种、同批号、且连续进场的散装水泥不超过30T为一检验批按规定抽取试样，对其强度、安定性进行复验，复验合格后由试验员填写材料报验单，经监理工程师检查认可后方可使用。 ③砂：砂选用河北中砂。其含泥量不得超过5%，按同一产地、同一规格、不超过100m3按一批取样试验，合格后方可使用。 ④白灰：使用石灰膏。使用时，脱水硬化的石灰膏不得使用。 ⑤水：使用可饮用水。 ⑥砌筑砂浆：地下室墙体使用M5.0水泥砂浆砌筑；其他墙体使用M5.0混合砂浆砌筑。砂浆采用机械拌和，搅拌时间不得少于2分钟。砂浆要求随拌随用，水泥砂浆和水泥混合砂浆应分别在3小时和4小时内使用完毕。以每一检验批且不超过250M3砌体的各种类型及强度等级的砂浆，每台搅拌机应至少检查一次，每次至少制作一组试块（在砂浆搅拌机出料口随机取样制作）。要求同一验收批砂浆试块抗压强度平均值不得小于设计值，同一验收批砂浆试块抗压强度最小值不得小于设计值的75%。 3、施工顺序为加快整体工程施工进度，砌体工程在主体混凝土工程施工结束后开始施工，各层施工顺序安排为：1-7层墙体最后施工地下室墙体。 4、运输方式分别在1#、2#各安装一台物料提升机，供1-7层浆砌施工所用砂浆、砌块

填充墙砌体施工的解决方案.doc

胶南市职教中心体育馆、实训楼、学术中心及室外配套工程填充墙施工方案编制人: 审核人: 批准人: 编制单位: 青岛通力建设集团有限公司编制时间：二〇一三年四月

工程技术文件报审鲁JL-003

钢筋施工方案审批表

胶南市职教中心体育馆、实训楼、学术中心及室外配套工程填充墙施工方案一、编制依据： 1、胶南市职教中心工程施工组织设计 2、《砌体工程施工质量验收规范》GB 50203-2002 3、《建筑工程施工质量验收统一标准》GB50300-2001 4、《框架轻质填充墙构造图集》 5、《混凝土结构工程施工质量验收规范》（GB50204-2002） 6、胶南市职教中心工程施工图纸二、工程概况：本工程位于胶南市大珠山大学园区胶南市职教中心院内，工程由体育馆、学术中心、实训楼及室外配套工程等三个单体工程组成。

各单体工程的结构形式为框架结构，实训楼1轴至8轴钢筋混凝土独立基础部分为钢结构形式。总建筑面积为26200㎡，各单体建筑面积分别为：体育馆13511.6㎡、学术中心3467㎡、实训楼9221.4㎡。设计使用年限50年，抗震设防烈度为六度。 1.建设概况：建设单位：胶南市国有资产经营管理有限公司；管理公司：青岛诚泰建设项目管理有限公司勘察单位：青岛捷达建筑工程咨询有限公司；设计单位：青岛市建筑设计研究院；施工单位：青岛通力建设集团有限公司；监理单位：青岛建通建设监理有限公司。 2.各单体工程的建设位置及场地条件：相互之间距离较远，需要单独组织施工，具体位置如下：体育馆：位于该职教中心校园北入口中轴线西侧，体育场东侧；实训楼：位于职教中心校园东南区域数控实训楼南侧；学术报告中心：位于职教中心院内中轴线，2#教学楼南侧，人工湖北侧；各工程的施工现场场地平整，地面附属物清理已经完成，均已经具备开工条件。 3.建设规模特点：体育馆：四层，共设计约3000座位，钢构屋面，最大高度为：22.9米，东西向为：61.30米，南北为：72.8米。

填充墙砌筑技术交底

教学楼接建、艺术综合楼项目填充墙砌体专项施工方案批准：审核：编制：青岛博海建设集团有限公司二0一六年十月

填充墙砌体专项施工方案一、编制依据 1、青岛北洋建筑设计有限公司的施工图纸； 2、工程招标文件及工程施工合同； 3、国家现行建筑工程施工质量验收规范，有关操作规程及行业主管部门有关规定。《砌体工程施工质量验收规范》 GB50203-02 《蒸压加气混凝土砌块建筑构造》L06J125 《砌筑砂浆配合比设计规程》JGJ 98—2000；《蒸压加气混凝土砌块》GB／T 11968—1997 《砌体工程现场检测技术标准》GB／T 50315 《建筑工程施工质量验收统一标准》GB 50300—2001 二、工程概况：本工程建筑面积18499.1其中接建楼面积5106.64㎡，艺术综合楼面积13392.46㎡（地下一层为人防地下车库，面积3399.52㎡）。本工程建筑抗震设防烈度6度，基础形式采用独立柱、筏板、墙下条形基础，工程结构为框架结构，建筑结构安全等级二级，结构设计使用年限50年，耐火等级二级，框架抗震等级三级，质量要求为合格。 1、一般规定 1.1蒸压加气混凝土砌块，其产品龄期应超过28d。 1.2蒸压加气混凝土砌块在运输、装卸过程中，严禁抛掷和倾倒。进场后应按品种、规格分别堆放整齐，堆置高度不宜超过2m。加气混凝土砌块应防止雨淋。 1.3蒸压加气混凝土砌块砌筑前，应向砌筑面适量浇水。 1.4用蒸压加气混凝土砌块砌筑墙体时，墙底部应砌砼普通砖或粉煤灰

砖，其高度不宜小于200mm。 2、施工准备 2.1材料、成品、半成品、构配件进场验收和复试要求。 2.1.1蒸压加气混凝土砌块应根据具体材料进行相应试验。 2.1.2水泥、砂浆等材料检验见本施工组织设计前述材料检验计划。 2.2施工机具、设备、施工现场要求 ①施工机具：应备有瓦刀、托线板、线坠、水平尺、皮数杆、泥桶、存灰槽、筛子、勾缝条、灰浆车、翻斗车、磅秤、小撬棍、木锤、手推车以及砌块夹具等。 ②施工设备：砂浆搅拌机、筛砂机、淋灰机以及塔式起重机、井架、。 3.安全文明施工要求：（1）对进场的块料型号、规格、数量和堆放位置、次序等已进行检查、验收，能满足施工要求。块料应按不同规格和强度等级整齐堆放。堆垛上应设标志。堆放场应平整，并做好排水。（2）所需机具设备已准备就绪，并已安装就位，专人负责操作机械材料运输过程中专人指挥塔吊，外墙脚手架不得随意拆卸。（3）根据施工图要求制定施工方案，绘好块料排列图，选定块料吊装线路、吊装次序和组砌方法。（4）块料基层已经清扫干净，并在基层上弹出纵横墙轴线、边线、门窗洞口位置线及其他尺寸线。（5）立好皮数杆，复核基层标高。根据块料尺寸和灰缝厚度计算皮数

砌体填充墙施工方案

砌体填充墙施工方案一、工程概况: 本工程地下一层，层高4.5米，为人防地下室。地上主楼十七层。 1、本工程地下室筏板、外墙、顶板，均采用结构自防水和改性卷材防水，地下室及一层砌体为烧结砖砌体，二层以上为加气混凝土块砌体。地下部分采用M5水泥砂浆砌筑，地上部分采用M5混合砂浆砌筑，本工程设计环境类别：基础、地下室、电梯井、厨房、卫生间、水池和屋面为二a类环境，其他为一类环境。本工程全部为现浇钢筋混凝土有梁板，现浇整体楼梯，井筒及大转角部位设剪力墙，地下室为停车场，一二三层为商业用房，四至十七层为住宅用房。 2、质量目标：分项工程质量合格率100%。 3、工期目标：优化施工管理计划，力争提前完成施工任务。 4、文明管理目标：精心组织、科学管理，严格按总平面图进行现场临建搭设，搞好文明施工。 5、安全目标：杜绝死亡事故发生，一般事故不得超过1‰ 6、质量方针：“守合同，保证质量，优质服务，为业

主提供满意的建设工程产品”质量方针，弘扬企业精神，严格执行企业颁发的质量体系文件，全面履行工程承包合同，优质、高效、安全、文明地组织施工，确保工程质量。二、施工准备 1、机具准备：搅拌机、手推车、磅秤、物料提升机、胶皮管、筛子、灰槽、线坠、线绳、卷尺、皮数杆、扫帚、砌砖工具等。 2、技术准备：瓦工20人，从事过类似工程的熟练人员，技术人员1名，组织施工人员进行详细技术交底。三、材料要求 1、砂：宜用中砂，并且要过筛，不得含有害杂物。砂中含泥量不应超过5% 2、水泥：进场后要进行复试，复试合格后，才能使用，不同品种的水泥不得混用。 3、石灰膏：配置混合砂浆时，不得采用脱水硬化的石灰膏。 4、砌块材料应有合格证，复试报告，备案证明三证齐全方可使用。 5、水：采用饮用水 6、砌筑砂浆配合比由实验室提供，施工时应严格进行计量，以保证砂浆强度。配合比采用重量比，用标志牌悬

加气块填充墙施工方案

武汉保利上城一期二标段工程加气块砌体施工方案编制：审核：审批：湖北华盛建设工程有限公司武汉保利上城项目部

2015年11月20日目录

第一章工程概况 (1) 第二章编制依据 (1) 第三章施工部署 (2) 3.1 施工布置原则 (2) 3.2 工程任务划分 (3) 3.3 施工组织于管理机构 (4) 第四章材料、设备等供应计划 (4) 4.1材料要求：.........................................................................................................4... 4.2主要机具：.........................................................................................................4... 4.3作业条件：.........................................................................................................5... 第五章施工方法 (5) 5.1 工艺流程： (5) 5.2 施工要点： (5) 第六章质量标准及保证措施 (15) 6.1主控项目：.......................................................................................................1..5. 6.2一般项目：.......................................................................................................1..5. 6.3允许偏差：.......................................................................................................1..6. 6.4冬季施工...........................................................................................................1.. 7. 6.4保障措施...........................................................................................................1.. 7. 第七章安全防护和保护环境措施 (18) 7.1 安全施工措施....................................................................................................1..8 7.2 临时用电安全....................................................................................................1..8 7.3 施工现场的料具................................................................................................1..8 7.4 施工现场的环境、卫生保护............................................................................1..9 7.5 施工现场的消防保卫措施.................................................................................1..9 第一章、工程概况： 1、工程名称：武汉保利上城一期二标段工程

填充墙砌体工程施工技术要求

工作联系单编号郑州市正岩建设有限公司：河南国基建设有限公司：为了保证填充墙砌体工程质量，根据目前工地进展情况，现把填充墙砌体工程施工技术主要要求发给各单位，望施工单位编制好施工技术交底，认真贯彻执行。 1、施工现场必须佩戴安全帽，必须做好安全教育及安全技术交底。 2、放线完成后经监理、甲方验收合格后方可进行下道工序施工。 3、原材料进场要合格。蒸压加气混凝土砌块砌筑时，其产品龄期应超过28天。砂、石、水泥、小砖及砌块的产品合格证书、产品性能检测报告、复试报告合格后，方可按照规定的配合比进行施工。 4、现场必须配备计量设施，车车过磅，并做好过磅记录；现场必须悬挂配合比标牌。 5、填充墙砌体砌筑前小型块材应提前2天浇水湿润。蒸压加气混凝土砌块砌筑时，应向砌筑面适量浇水。 6、蒸压加气混凝土砌块砌筑墙体时下部200mm用小砖砌筑，填充墙砌至接近梁板底时，应留一定空隙，待填充墙砌筑完成并至少间隔7天后，再用小砖斜砌挤紧。 7、填充墙砌体一般尺寸的允许偏差应符合规范要求。垂直度5mm；表面平整度8mm；门窗洞口高、宽（后赛口）5mm；外墙上下窗口偏移20mm. 8、填充墙砌体的砂浆饱满度应大于等于80%。

9、填充墙砌体留置的拉结钢筋或网片的位置应与块体皮数相符合。拉结钢筋或网片的埋置深度应大于700mm,不小于墙长的1/5.端部弯90度弯钩。 10、填充墙砌体的灰缝厚度和宽度应正确。小砖灰缝应为8-12mm; 蒸压加气混凝土砌块水平灰缝厚度及竖向灰缝宽度分别宜为15mm 和20mm. 11、填充墙砌筑时应错缝搭砌，蒸压加气混凝土砌块搭砌长度不应小于砌块长度的1/3；竖向通缝不应大于两皮。 12、马牙槎上下两皮砌块必须先退，马牙槎进退处必须留斜槎。 13、构造柱柱筋搭接长度及箍筋加密必须符合施工规范要求。 14、外窗台底部均设压顶，两端入墙不小于200mm。 15、砌筑前应与水电工配合，预留出电箱及消防箱等大于300mm的洞口，严禁后凿。 16、门窗洞口宽度大于等于1200mm小于1800mm或墙厚小于125mm 时增加现浇混凝土木砖，（长200mm，厚高同墙体模数）立面每边不少于3块；门窗洞口宽度大于等于1800mm时，两端加构造柱。 17、现场要做好安全文明施工，垃圾要及时清理。以上未明事项请按照图纸要求、规范图集及《砌体工程施工质量验收规范》GB5023-2002进行。监理单位要严格把关。十里铺村安置二区工程项目部 2011年03月30日

填充墙砌体施工方案

一、编制依据： 1、*****有限公司新建厂区工程施工组织设计 2、《砌体工程施工质量验收规范》GB 50203-2002 3、《建筑工程施工质量验收统一标准》GB50300-2001 4、《框架轻质填充墙构造图集》 5、《混凝土结构工程施工质量验收规范》（GB50204-2002） 6、重庆桥头食品有限公司新建厂区工程施工图纸二、工程概况： *****公司新建厂区工程位于江津区德感工业园，占地总面积11380.87㎡（建筑面积27730.43㎡）。拟建物主要由2#厂房建筑面积3136.63㎡（2F）、水泵房建筑面积38.64㎡（1F）、锅炉房建筑面积（1F）165.24㎡、倒班楼建筑面积2124.82㎡（4F）、办公楼1935.00㎡（建筑面积4F）、1#厂房建筑面积20230.26㎡（2F/-1F）及辅助用房建筑面积99.84㎡（1F）组成。本工程建筑设计使用年限：50年，建筑抗震设防烈度：6度，建筑安全等级：为二级。建筑耐火等级：均为一、二级。厂房的生产火灾危险性分类：厂房用于食品加工生产，生产的火灾危险性分类为丙类。屋面防水等级：二级。主要结构型式：除1#厂房部分为钢结构以外，其余建筑均为框架结构。

1.建设概况：建设单位：****品有限公司；勘察单位：****建筑勘察设计有限公司；设计单位：重庆市****；施工单位：重庆市****工程公司；监理单位：****监理有限公司。各工程的施工现场场地平整，地面附属物清理已经完成，均已经具备开工条件。三、施工图纸设计要求 1、材料要求（1）倒班楼、办公楼内外墙采用200厚厚壁型烧结页岩空心砖，容重801-900Kg/m3，内墙局部采用200厚烧结页岩空心砖，容重800Kg/m3；1#厂房2#厂房内外墙采用200厚烧结页岩空心砖，容重800Kg/m3，为满足业主使用功能要求，厂房内所有的配砖高度为300mm；（2）砌筑砂浆均采用水泥砂浆。强度为M7.5、M5。（4）填充墙厚度为： 200mm、100mm。（5）构造柱、过梁、圈梁、采用C25混凝土。（6）设备机房、管道井、检修井、楼梯间采用砌块耐火极限不小于2小时。（7）风机房、空调机房均做隔声处理。（8）墙身在室内地坪50下做20厚1:2水泥砂浆掺3%-5%防水剂防潮层。

填充墙砌体施工工艺及要求

填充墙砌体施工工艺及要求： 1、基层清理在砌筑砌体前应对墙进行清理，将基层上的浮灰清扫干净并浇水湿润，块材的湿润程度应符合规范及施工要求。 2、施工放线放出每一楼层的轴线，墙身控制线和门窗洞的位置线。在框架柱上弹出标高控制线以及控制门窗的标高及窗台高度，施工放线完成后，应经过验收合格后方能进行墙体施工。 3、墙体拉结钢筋（1）墙体拉结钢筋有多种留置方式，目前主要采用预埋钢板再焊接拉结筋、用碰撞螺栓固定先焊在铁板上的预留拉结筋以及采用植筋方式埋设拉结筋等方式。（2）采用焊接方式连接拉结筋，单面搭接焊的焊缝长度应大于等于10d，双面搭接焊的焊缝长度应大于等于5d。焊接不应有边，气孔等质量缺陷，并进行焊接质量检查验收。（3）采用植筋方式埋设拉结筋，埋设的拉结筋位置较为准确，操作简单不伤结构，但应通过抗拔实验。 4、构造柱钢筋在填充墙施工前应先将构造柱钢筋绑扎完毕，构造柱竖向钢筋与原结构上预留插孔的搭接绑扎长度应满足设施要求。 5、力皮数杆、排砖

（1）在皮数杆上框柱、墙上排出砌块的皮数及灰缝厚度，并标出窗、洞、及墙梁等构造标高。（2）根据要砌筑的墙体长度，高度试排砖，摆出门，窗及洞口的位置。（3）外墙壁第一皮砖撂底时，横墙应排丁砖，梁及梁垫的下面一皮砖，窗台台阶水平面上一皮应用丁砖砌筑。6、填充墙砌筑（1）拌制砂浆 1）砂浆配合比应用重量比，计量精度为：水泥正负2%，砂及掺和料正负5%，砂应计入其含水量对配料的影响。 2）宜用机械搅拌，投料顺序为砂-水泥-掺合料-水，搅拌时间不少于2min。 3）砂浆应随伴随用，水泥或水泥混合砂浆一般在拌合后3-4h内用完，气温在30°以上时，应在2-3h内用完。（2）砖或砌块应提前1-2d浇水湿润；湿润程度以达到水浸润砖体深度15mm为宜，含水率为5%-10%。不宜在砌筑时临时浇水，严禁干砖上墙，严禁在砌筑后向墙体浇水。蒸压加气混凝土砌块因含水率大于35%，只能在砌筑时洒水湿润。（3）砌筑墙体 1）砌筑蒸压加气混凝土砌块和轻骨料混凝土小型空心砌块填充墙时，墙底部应砌200mm高烧结普通砖，多

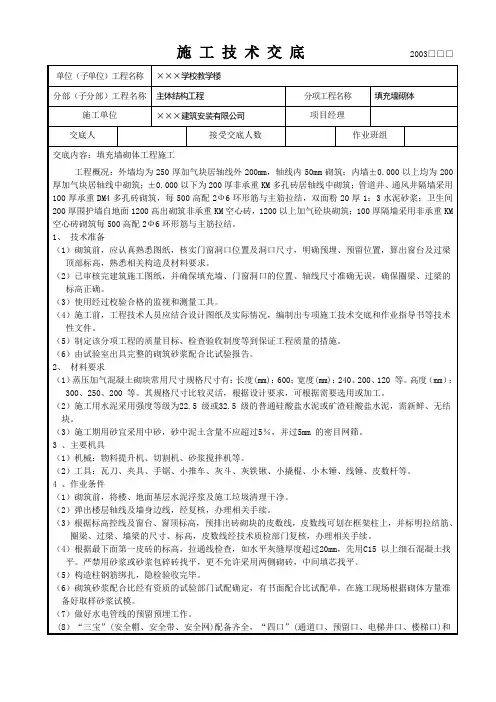

填充墙砌筑施工技术交底
