低压管道输水灌溉系统施工
低压管道输水灌溉施工程序

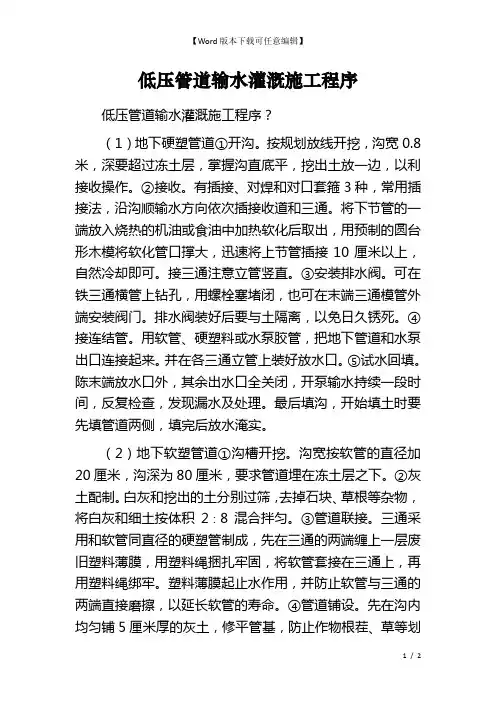

低压管道输水灌溉施工程序低压管道输水灌溉施工程序？（1）地下硬塑管道①开沟。
按规划放线开挖，沟宽0.8米，深要超过冻土层，掌握沟直底平，挖出土放一边，以利接收操作。
②接收。
有插接、对焊和对口套箍3种，常用插接法，沿沟顺输水方向依次插接收道和三通。
将下节管的一端放入烧热的机油或食油中加热软化后取出，用预制的圆台形木模将软化管口撑大，迅速将上节管插接10厘米以上，自然冷却即可。
接三通注意立管竖直。
③安装排水阀。
可在铁三通横管上钻孔，用螺栓塞堵闭，也可在末端三通模管外端安装阀门。
排水阀装好后要与土隔离，以免日久锈死。
④接连结管。
用软管、硬塑料或水泵胶管，把地下管道和水泵出口连接起来。
并在各三通立管上装好放水口。
⑤试水回填。
陈末端放水口外，其余出水口全关闭，开泵输水持续一段时间，反复检查，发现漏水及处理。
最后填沟，开始填土时要先填管道两侧，填完后放水淹实。
（2）地下软塑管道①沟槽开挖。
沟宽按软管的直径加20厘米，沟深为80厘米，要求管道埋在冻土层之下。
②灰土配制。
白灰和挖出的土分别过筛，去掉石块、草根等杂物，将白灰和细土按体积2∶8混合拌匀。
③管道联接。
三通采用和软管同直径的硬塑管制成，先在三通的两端缠上一层废旧塑料薄膜，用塑料绳捆扎牢固，将软管套接在三通上，再用塑料绳绑牢。
塑料薄膜起止水作用，并防止软管与三通的两端直接磨擦，以延长软管的寿命。
④管道铺设。
先在沟内均匀铺5厘米厚的灰土，修平管基，防止作物根茬、草等划破管壁。
将联接好的管道放入沟内，管子要顺向展平，不拧花扭曲。
在管道的一端设一个3米高的测管，再往管道内注水，使管内保持2～3米的水头，逐段检查软管及接头处是否有漏水现象。
然后均匀回填灰土，使软管上部灰土厚达15厘米，接着向沟内灌水。
⑤原土回填。
3天后灰土上能站人时，用木抹子拍实后回填原土；经灌水落实后再填用。
⑥机泵与管道的联接。
可建压力池、安装逆止阀、直接对接等，根据实际情况灵活使用。
⑦出水口修建。
pe低压管灌工程施工方案
pe低压管灌工程施工方案PE管低压管灌工程是一种先进的灌溉工程方法，适用于农田、果园、蔬菜大棚等灌溉需求较为紧迫的场所。
本工程采用PE管作为输水管道，利用低压管灌技术，实现对作物的有效灌溉。
本工程施工地点位于农田区域，总面积约为500亩。
二、施工准备工作1、组建施工队伍：根据工程需要，组织专业的施工队伍，包括项目经理、施工队长、施工人员等。
2、准备施工机械：准备必要的施工机械和设备，包括挖掘机、抛光机、焊接机等。
3、采购材料：采购所需的PE管材料、接头、阀门等。
4、制定施工计划：根据工程要求，制定详细的施工计划，明确施工内容、施工步骤、时间节点等。
三、施工步骤1、清理施工区域：清理施工区域，确保施工场地整洁无障碍。
2、测量布线：根据设计要求，利用测量仪器对管道布线进行精确测量。
3、挖掘沟槽：利用挖掘机对沟槽进行开挖，确保管道能够顺利铺设。
4、铺设PE管道：根据设计要求，将PE管道逐段铺设到沟槽中，保证管道的连接牢固。
5、安装接头：在PE管道的连接处，安装好接头，确保管道的密封性。
6、安装阀门：根据需要，在管道上适当位置安装阀门，方便后续管道调节和维护。
7、压力测试：对已铺设好的管道进行压力测试，确保管道的完好无损。
8、防腐处理：对PE管道进行防腐处理，延长管道的使用寿命。
9、完成竣工验收：施工完成后，进行竣工验收，确认工程质量符合要求。
四、安全措施1、施工现场要设置明显的安全警示标志，保证施工人员和过往车辆的安全。
2、施工过程中，所有人员必须佩戴安全帽、安全鞋等个人防护用具。
3、对施工机械和设备进行定期维护和检查，确保设备安全可靠。
4、严格遵守施工规范，确保施工质量符合要求，保障工程安全。
五、工程总结通过本次PE管低压管灌工程的施工实践，我们不仅提高了对这种先进灌溉技术的认识，同时也锻炼了团队的协作能力和施工管理水平。
在未来的工程实践中，我们将继续提升自身技术水平，不断完善施工作业流程，为农田灌溉工程的建设贡献我们的力量。
低压管道灌溉输水在灌区工程建设中的应用研究
低压管道灌溉输水在灌区工程建设中的应用研究王世雄（甘肃省水利水电工程局有限责任公司，甘肃兰州730000）摘要：低压儈道灌溉输水系统凭借自身强大的优势与特点（投资少、节约水资源、管理便捷等等），深受相关工作人员和农户的喜爱和广泛使用，在同等水之源的条件之下，通过适时、适量的灌溉，能够满足农作物对水的基本需求，同时也起到了增产的效果，因此，为了能够进一步的对于低压管道灌溉输水进行仔细的分析与研究，文章主要对低压管道灌溉输水在灌区工程建设中的应用进行了分析，研究了低压儈道灌溉技术的特点与优势，并提出了低压儈道输水灌溉技术运用的建议,以做参考之用。
关键词：低压儈道灌溉输水；灌区工程建设；应用我们国家地大物博、幅员辽阔，各地区之间有着很大的差异性，同时我们国家也是水资源极为紧缺的国家。
发展农业离不开水资源的支持，伴随着我国时代的高速发展，人们的节水意识越来越强，同时发展节水农业也是现阶段农业发展的需求与根本，节水农业对于确保城市与工业用水也有着重要的作用和意义。
想要进一步的促进节水农业有序的发展与运行，首先需要加强重视农田节水工程的建设，同时还要及时的改变传统用水的观念等，低压管道灌溉输水工程的出现，与现阶段农业发展的高要求、高希望十分的符合。
基于此，本文下面低压管道灌溉输水在灌区工程建设中的应用进行进一步的分析与研究。
1低压管道灌溉技术的优势与特点分析1.1节约能耗通过对地下管道输水系统科学、合理的运用，借助了水的势能，大幅度的提升了水资源的利用率。
与传统的明渠方式相比较，地下管道输水管道系统不会受到任何外界因素的影响与制约，同时还可以高效地确保灌溉的效率与质量。
在输水的过程当中还能够储存更多的资源，防止有水资源浪费的问题出现，与现阶段节水农业要求相符合、相一致。
由此可以看出，低压管道灌溉输水系统，在节约能源、提高水资源利用率方面有着明显的作用。
1.2提升水资源运用率在水利工程实际建设的过程当中，如果选择低压管道灌溉输水方式，不单单能够大幅度的提升水资源的利用率，同时还会避免有水资源浪费等问题出现。
低压管道输水灌溉技术节水灌溉新技术
低压管道输水灌溉技术节水灌溉新技术
核心提示：低压管道输水灌溉技术节水灌溉新技术低压管道输水灌溉技术一、低压管道输水灌溉系统的组成水源：符合灌溉用水的清水均可，若低压管道输水灌溉技术节水灌溉新技术低压管道输水灌溉技术一、低压管道输水灌溉系统的组成水源：符合灌溉用水的清水均可，若含沙量和杂质较多需要经过处理或同时考虑沉沙。
首部取水枢纽：主要包括水泵、动力机及其配套设备。
输配水管网：一般采用固定地埋管方式。
目前应用较多的管材有混凝土管、石棉水泥管、ＰＥ管及ＰＶＣ管。
田间灌水系统：一是采用田间固定或移动的管网，采用退水管法浇地，二是采用田间明渠输水沟灌水，在田间进行畦灌、沟灌等地面灌水方法。
分水给水装置：在各级管道之间设置分水井、配水闸门等；在竖管出口处设置田间配水的出水口。
其他附属设施：特殊部位设置排气和调压阀等安全保水装置、水表及防冻和冲淤用的冲砂闸和泄水口等。
二、低压管道输水灌溉系统规划设计要点管道布置应遵循以下原则：（1）先确定水栓的位置，尽量保证各级管道垂直布置，力求管线最短。
（2）尽量利用地形落差实施自动输水。
（3）最末一级固定管道走向应与作物种植方向一致，尽量减少起伏折点，以利于田间管理和耕作。
管材的选择一般采用经济流速法，根据不同管材确定适宜流速和管径，若管材价格低、动力价格高时，经济流速选小值，反之选大值。
低压输水管道农田灌溉技术要点
低压输水管道农田灌溉技术要点（试行）保定地区水利局1998年3月目录一、概述 (1)二、基本资料的搜集 (2)1、地形资料： (2)2、气象资料： (2)3、作物的种植资料： (2)4、作物需水量资料： (2)5、土壤资料： (3)6、水源和动力资料： (4)三、管道系统规划 (5)1、规划原则： (5)2、确定灌溉流量： (5)3、确定有效灌溉面积 (6)4、管网布置 (7)四、管径的确定 (9)1、管道压力和流速 (9)2、管径的计算选择方法 (13)五：管材的选择 (21)1、硬聚氯乙烯管（PVC管）、聚乙烯硬管（PE管）、聚丙烯硬管（PP管）。
(22)2、砼或水泥土管，又有离心和挤压成型之区别。
(22)3、塑料软管做内衬外护圬工料管道。
(22)4、现场浇筑砼管。
(22)5、菱镁土管。
(23)六、机泵的选配 (25)1、水泵的选配原则 (25)2、动力机的选配原则。
(26)七、辅助建筑物的设计 (27)1、选用硬PVC管道，在潜水电泵或深井泵出水口处安装一真空泵底阀，水流可直接给管道，减少了枢纽部分的闸阀，弯头，铁管等管件。
降低工程造价，减少了水头损失。
(27)2、选用砼管道，还要设主水池，分水池和排气孔沉沙池等。
(27)八、效益分析 (29)1、还本年限：可用下面公式计算。
(29)2、总效益系数： (29)3、益本比 (29)九、管道施工 (30)1、管道埋设深度。
(30)2、测量放线。
(30)3、基坑开挖。
(30)4、管道铺设。
(30)十、管理与运用 (31)1、全面配套。
(31)2、组织管理。
(31)3、工程管理。
(32)4、运行管理。
(32)前言我国水资源匮乏，已越来越引起人们的普遍关注。
缓解水资源供需矛盾的途径是：全面节流，适当开源，强化管理，加强保护。
农业是用水大户，有很大的节潜力。
目前，农业节水的出路在于发展节水灌溉，推广先进的灌水技术和措施。
低压管道输水灌溉工程施工技术
锤进管 ， 一人 在后 扶管 ， 使安 装 管道 保
右 的土 ， 减少 速效 养分 挥发 。 以
■ ｅ 。 ｝ 。 ｅ 。 ｅ 。 ｅ 。 ｅ 。 ｝ 。 ｝ 。 ｅ 。 ｝ 。 ｝ 。 。 ｝ ， 。 。 ｝ 。 ｝ 。 ｝ 。 。 ｝ 。 ｝ 。 。 ｝ 。 ｝ － 。 ｝ 。 ｝ 。 ｝ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■｝ ■ ■｝ ■ ■ ■ ■■ ■ ■ ■｝ ■ ■ ■｝ ■ ■ ■
３７
维普资讯
持 水平状 态 ， 外 一人 负责检 查 、 运 另 搬 管道 管 件等 。 ３管道安 蓑 管道 的安 装从进 水 ． 端 开 始 ． 顺 序 进 行 。 轻 管 道 通 常 采 按 等 用 加 热 软 化 一 端 再 承 插 安 装 法 。加 热 端 向进 水 方 向 ．以 形 成 良好 的 水 流 条 件 加 热 可 用 介 质 油 加 热 或 喷 灯 烧 烤
５沼肥 与化 肥 混台 施 用 氨 水 和 ． 碳 酸 氢 铵 是 生 产 成 奉 较 低 的 氮 素 腮 料 ． 碱 性 ， 料 的养 分 易 Ｉ 损 失 。 呈 肥 军发 沼波 与氨水 、 碳酸 氢 铵 配合施 用 ， 能帮 助化肥 在土壤 中溶解 ．吸附 和刺激 作 物 吸 收 养 分 ， 提 高 化 肥 利 用 率 体 并 具 配方 是 每 ５ 公 斤 沼 液 肥 中加 人 ０ ～ ０ ． ｌ ５ 公斤碳 酸氢铵 或 氨水 。沼气 渣 肥与过 磷酸 钙混合施 用 ，也 能提 高过 磷 酸钙 的肥效 。
喷 肥 ． 般 每 隔 １ 天 １ ， 用 纯 沼 液 一 ０ 次 采
为好 ，气 温高 时应加人 适 量 清水 稀释 后 喷施 。 ４利 用 沼渣 作基 肥 由于沼渣 的 ． 养分 含量 高 ，有 丰富 的有 机质 和较 多 的腐 殖酸 ， 宜作基 肥 。沼渣作基 肥 ， 适 既 是 优 质 肥 料 ， 又 是 良好 的 土 壤 改 良 荆 施 于 水田 ， 最好是 耕 田时施 用 ， 使 泥 、 结 合 ， ６ ７ 方 米 施 用 ２ ０ 公 肥 每 ６平 ００ 斤左 右 ； 于旱 地 ， 好 集 中施 用 ， 施 最 如 穴施 、 沟施 ， 后疆 盖 一 层 １０ 米 左 然 ０毫
低压灌溉施工方案
低压灌溉施工方案1. 引言低压灌溉是一种节水、高效的灌溉方法，广泛应用于农田灌溉和园林绿化等领域。
为了保证低压灌溉系统的正常运行和灌溉效果，需要制定详细的施工方案。
本文将介绍低压灌溉施工的步骤和注意事项。
2. 施工步骤2.1 选址在进行低压灌溉系统的施工前，首先需要选择合适的灌溉区域。
选址的原则包括：•地势平坦：避免出现水流受阻、难以排水的情况。
•黏土含量低：黏土含量高的土壤会导致灌水后难以排水。
•土质疏松：土质疏松有利于水分渗透。
•远离污染源：减少水源污染的风险。
2.2 设计方案根据选址结果，制定低压灌溉系统的设计方案。
设计方案包括以下几个方面：2.2.1 管道布置根据灌溉区域的形状和大小，确定管道的布置方式。
通常采用网状布局或环形布局。
要根据实际情况确定支线管道和主干管道的位置和长度。
2.2.2 水源设置确定水源的选择和设置方式。
水源可以是自来水、井水或河水等。
根据水源的位置和水流量，设计合适的水泵和水源输水管道。
2.2.3 喷头选择根据植物的需水量和灌溉区域的大小，选择合适的喷头。
常见的喷头类型有喷雾喷头、旋转喷头和滴头等。
2.3 材料准备完成设计方案后，准备所需的施工材料。
常见的材料包括管道、接头、水泵、喷头、控制器等。
根据设计方案确定所需材料的规格和数量。
2.4 施工操作2.4.1 管道敷设根据设计方案，开始进行管道的敷设工作。
首先在地面上标出管道的位置，然后进行挖掘和铺设管道。
连接好管道后，进行压力测试，确保管道的密封性和流畅性。
2.4.2 安装喷头根据设计方案，安装喷头和喷头支架。
根据植物的种植密度和喷头的喷水范围，确定喷头的位置和数量。
2.4.3 安装水泵和控制器根据设计方案，安装水泵和控制器。
水泵负责向灌溉系统供水，控制器用于控制灌溉的时间和水量。
2.5 系统测试完成施工后，对低压灌溉系统进行测试。
测试内容包括：•管道系统的压力测试：检查管道是否泄漏。
•喷头的喷水范围测试：检查喷头的喷水范围是否与设计一致。
低压管道输水灌溉工程技术规范(井灌区部分)条文说明St34s
一般情况下接近正方形的地块宜采用树状管网
长条形地块宜用 山
环状管网 多数情况下需作方案比较才能确定合理的形式 本条所提流量与管道级数的配合 是根据河北 山西 东等省的情况归纳提出的 对于透水性大的沙质土灌区
为达到田间水利用系数不小于
点范围的上下界 规范第
将通过工作点核算 使其位于高效区内 在本
条中作了规定 本条采用的公式与参数 部分引自 喷灌工程 技术规范 薄壁塑料管在地埋条件下有较大的变形 致使摩阻增 大 据山西省水科所对地埋薄壁 管埋土前与运行半年后现 场测试 半年后摩阻系数比埋土前增大 因此表 的注中 规定了地埋薄壁塑料管的 值 水泥沙土管的 值引自山东省水 科所测试资料 地面软管的水力性能研究尚不充分 所以未列出 给水栓 或出水口 的水头损失 据北京市水科所 山西 省水科所对十几种出水口的测试 绝大多数出水口局部水头损失 在 范围内 由于目前产品定型的不多 局部损失资料 缺乏 故本条规定了局部损失值 供无资料时参考使用 提出的管道流速是根据 七五 期间实践归纳 仅用于初 估管径 在初估管径后 尚需经过技术经济比较 确定各管段直 径 管道的设计工作压力 应包括正常运行时 不含冲击压 力 的最大工作压力和正常运用时常发生的冲击压力 在低压管 ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ 道输水灌溉系统中 出水口的启闭由人工操作实现 水锤压力 不是最大值 是不可避免的 而且因管道工作压力低 水锤压力 与工作压力的比值较大 美国 标准 地下热塑性灌 未包括冲击压力的工作压 溉管道的设计 安装和性能 规定 力 应不超过管材公称压力级的 由此可换算出管材公称 压力应不小于 倍正常工作压力 不含冲击压力 本规范引用 这一规定 当地材料管的水击波速大于塑料管 至少也应留出这 一裕度 所以文中没有限定管材 设有单向阀 包括潜水泵体内设有单向阀 的管道系统 其最高与最低水锤压力通常都在事故停泵中出现 核管道强度的依据 水锤情况下的内水压力 由于作用时间短 故以此作为校 应作为校核荷
05 低压管道输水灌溉工程
• 灌水定额是指单位面积一次灌水的灌水量 或水层深度。管网设计中，采用作物生育 期内各次灌水量中最大的一次作为设计灌 水定额，对于种植不同作物的灌区，通常 采用设计时段内主要作物的最大灌水定额 作为设计灌水定额。
• 5.3.2灌溉设计流量
• 根据设计灌水定额、灌溉面积、灌水周期 和每天的工作时间可计算灌溉设计流量。 在井灌区，灌溉设计流量应小于单井的稳 定出水量。当管灌系统内种植单一作物时， 按式5-3计算灌溉设计流量：
பைடு நூலகம்
• （三）井灌区管材的选择
• 目前井灌区低压管道输水工程所用管材， 主要有塑料管、预制素混凝土管以及现场 连续浇筑混凝土管等。 • （四）渠灌区大口径管材的选择
• 渠灌区由于具有控制面积大、输水流量大、 输配水系统层次多、地形复杂、线路长、 管网水压力分布复杂等特点，因此在管材 选择上要充分考虑其特点。
任务二 低压管道输水灌溉工程设计内容
• 5.2.1管道输水系统的组成
• 管道输水灌溉系统由水源与取水工程部分、 输水配水管网系统和田间灌水系统3部分组 成
• （一）水源与取水工程
• 管道输水灌溉系统的水源有井、泉、沟、渠道、 塘坝、河湖和水库等。水质应符合《农田灌溉 用水标准》，且不含有大量杂草、泥沙等杂物。 • 井灌区的取水工程应根据用水量和扬程大小， 选择适宜的水泵和配套动力机、压力表及水表， 并建有管理房。自压灌区或大中型提水灌区的 取水工程还应改进水闸、分水闸、拦污栅及泵 房等配套建筑物。
• 5.1.1管道输水特点 • （一）节水节能 • 管道输水可减少渗漏损失和蒸发损失，与土垄沟相比，管道输 水损失可减少5％，水的利用率比土渠提高了30％～40％，比混 凝土等衬砌方式节水5％～15％。对机井灌区，节水就意味着降 低能耗。 • （二）省地、省工 • 用土渠输水，田间渠道用地一般占灌溉面积的1％～2％，有的 多达3％～5％，而管道输水只占灌溉面积的0.5％，提高了土地 利用率。同时管道输水速度快，避免了跑水漏水现象，缩短了 灌水周期，节省了巡渠和清淤维修用工。 • （三）投资小、效益高 • 管灌投资较低，一般每亩在100～300元。同等水源条件下，由 于能适时适量灌溉，满足作物生长期需水要求，因而起到增产 增收作用。 • （四）适应性强 • 压力管道输水，可以越沟、爬坡和跨路，不受地形限制，施工 安装方便，便于群众掌握，便于推广。配上田间地面移动软管， 可解决零散地块浇水问题，适合当前农业生产责任制形式。
管道灌溉工程规划设计—低压管道输水灌溉工程规划设计
低压管道输水灌溉工程的类型及特点
（二）省地省工 节省占地：管道输水只占灌溉面积的0.5%。 土渠输水，田间渠道用地一般占灌溉面积的1%～2%，有的
多达3%～5%，低压管道占地少，从而提高了土地利用率。 节省工程量： (1)管道输水速度快，避免
了跑水漏水现象，缩短了灌水周 期。（2）节省了巡渠和清淤维修 用工。
35
低压管道输水灌溉系统工程规划设计
（四）管网水力计算
5.管径确定
36
低压管道输水灌溉系统工程规划设计
（四）管网水力计算
6.沿程水头损失计算 刚性管道
37
低压管道输水灌溉系统工程规划设计
（四）水力计算
6.沿程水头损失计算
仅
硬质塑料管
作
参
考
移动软管
38
低压管道输水灌溉系统工程规划设计
（四）水力计算
国外用得较多。
64
低压管道输水灌溉工程的类型及特点
机压输水系统 按压力获 取方式
自压输水系统
移动式 按可移动 的程度 固定式
半固定式
按管网 形式
树状管网 环状管网
65
低压管道输水灌溉工程的类型及特点
移动式
概念：除水源外，机泵和输配水管道都是可移动的，工作压力一 般0.02～0.04Mpa。
适用条件：特别适合于小水源、小机组和小管径的塑料软管配套 使用。
26
低压管道输水灌溉系统工程规划设计
（三）管网规划布置
1.管网系统布置的原则 （8）给水栓应按灌溉面积均衡布设，并根据作物种类 确定布置密度。
27
低压管道输水灌溉系统工程规划设计
（三）管网规划布置
2.管网布置的步骤 （1）根据地形条件分析确定管网形式。 （2）确定给水栓事宜位置。 （3）按管道总长度最短布置原则，确定管网中各级管道 的走向与长度。 （4）在纵断面图上标注各级管道桩号、高程、给水装置、 保护设施、连接管件及附属建筑物的位置等。 （5）对各级管道、管件、给水装置等列表分类统计。
低压管道输水灌溉工程技术规范(井灌区部分)条文说明St34s重点
本文由lwhdr1贡献pdf文档可能在WAP端浏览体验不佳。
建议您优先选择TXT，或下载源文件到本机查看。
,中华人民共和国行业标准低压管道输水灌溉工程技术规范井灌区部分条文说明ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ目次总则工程规划工程设计水泵选型与配套管材与连接件附属设备工程施工与设备安装工程验收运行与维护ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ总则在管道系统自流或扬水站灌区的低压管道输水灌溉工程的规模和运行方式上均与井灌区有较大差异国内在自流与扬水站灌区的低压管道输水灌溉工程尚处于试点阶段制标条件尚不成熟所以本规范仅针对井灌区编写适用于井灌区低压管道输水灌溉工程井水泵管道及田间工程是低压管道输水灌溉工程的组成部分在拟开发的井灌区井位确定应考虑管道系统布置在已成井灌区可考虑重新适当划分各机井的保浇面积以降低管道投资水泵与管道系统在水力联系上是一个整体田间工程配套水平及其与管道系统布置相互适应是工程发挥高效益的重要环节因此条文中强调把上述各组成部分作为一个整体来考虑机井是低压管道输水灌溉工程的组成部分机井完好管道灌溉工程才能发挥效益所以必须对管道灌溉工程中的机井加以规定农用机井技术规范已对机井作出规定本规范予以采ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ用对不达指标的现有机井应通过技术改造使其符合完好机井的要求再进行低压管道输水灌溉工程建设以保证工程发挥实效工和分析面积等水文气象资料等降水程规划资料是制定规划的主要依据引用资料应进行必要的核实做到切实可靠规划应搜集下列资料自然地理概况规划区地理位置地形地貌特征耕地蒸发气温无霜期冻层深度水文地质资料地下水资源评价单井出水量历年采补状况水质和地下水水位动态等土壤资料根系活动层土壤类别与分布土壤水分特征及物理化学性质等灌排工程现状已有工程及配套设施控制面积田间工程配套状况各部门用水量等农业生产资料作物种类种植比例复种指数耕作制度灌溉制度灌水方法单位面积产量农户土地划分状况等ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ社会经济资料人口劳力历年产量农产品价格农工副业产值人均收入经济发展规划建材交通与能源条件等地形图规划用或设计用或规划方案的技术经济比较应以效益费用比为主要依据但在井灌区低压管道输水灌溉工程的多方案比较时多在效益相同的前提下进行此时年费用最小与益本比最大等效灌溉排水渠系设计规范规定旱作物为主的缺丰水地区为水地区灌溉设计保证率为考虑到低压管道输水灌溉工程主要在我国缺水地区大面积实施地下水保证程度较高为保证工程效益管道灌溉的设计保证率不宜定得太低同时我国华北水资源特别紧缺一些地方已在提倡搞不充分灌溉因此灌溉设计保证率又不宜定得过高根据七五期间的大面积实践多数地区采用的保证率取得了显著的经济效益已为地方所接受可是我国地域辽阔不宜分得太细故定为不低于为了不束缚特别缺水地区降低灌溉保证率采用不充分灌溉故在标准用语上采用宜字低压管道输水灌溉工程中管材在运行中应是不漏水的但由于安装水平和连接件的止水性能还不能令人满意大面积推广应用实践表明塑料管材的管系水利用系数可达当地材料预制管接头多现场浇筑混凝土管的抗渗性还不够理想管系水利用系数差异较大但只要注重制管和施工质量经过努力应能达到田间配套水平对节水效果影响很大只有提高田间配套水平才能实现综合节水因此本条强调要提高配套水平并用田间水利用系数不小于来要求在限制毛渠长度正确实行畦沟灌的条件下田间水利用系数可以达到以上正确执行规范有关规定后灌溉水利用系数即可达ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ以上管道灌溉规划应充分利用地下水资源评价成果同时要考虑配套设备在灌溉期间是否能提出全部可采量由于目前地下水可采量成果的精度开发后采补条件可能发生变化等对已成井灌区本条规定要根据多年运行资料对地下水资源评价成果加以复核使规划更加可靠采用一口井一个管道系统由于输水距离近总流量小没有井泵之间的干扰等投资和运行费都是最经济的故一般情况下应尽量采用单井管道系统但是也有单井出流量小于入畦流量需要多井汇流等情况多井管道系统不能不用规定了通过技术经济论证可采用多井系统因此本条树状管网与环状管网在井区管道灌溉中应用均相当广泛一般情况下接近正方形的地块宜采用树状管网长条形地块宜用山环状管网多数情况下需作方案比较才能确定合理的形式本条所提流量与管道级数的配合是根据河北山西东等省的情况归纳提出的对于透水性大的沙质土灌区为达到田间水利用系数不小于的要求尚需要增设地面移动管近年实践表明灌区内固定管道长度不计远距支管间距离输水位于灌区以外的管长在可达到本规范规定的技术指标给水栓或出水口间距按倍畦长或毛渠长度计算大面积实践表明单口灌溉面积多在之间这对于大田旱作物区是适用的菜区宜适当加密畦列表成表东山西沟灌水要素对工程布置和节水效果极为重要本条所是由水工设计手册表和表综合而引自水工设计手册表表中数据与山河南等省的试验和总结资料一致ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ工程设计其值为灌溉系统设计流量是选配水泵和初选管径的依据灌水高峰期所需流量但是机井出水量应为系统设计流量的上限当水泵流量小于灌溉所需流量时必须减少灌溉面积或调整种植比例以使灌溉系统设计流量不大于水泵流量各级管道的设计流量用于初估管径和计算管道系统的最大最小工作水头虽然不同给水栓或出水口开启时由于水泵工作点变动而有不同的流量需经水泵工作点计算确定但在计算管道设计流量时可按各给水栓或出水口平均出流考虑环状管网是平原井区管道布置的适用方案之一最普遍的环长的出水口是单井单环网在该情况下距入水口距离为开启时管道系统的工作水头最大是单环网管道设计的控制情况此时环中每支的流量为入网流量的一半因开启的出水口不同管道系统的工作水头在一定的范围ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ内变动这个范围的上下界就是管道系统最大最小工作水头是管道设计管材选择及水泵工况核算的依据管道灌溉系统因不同给水栓或出水口开启水泵工作点将在某个范围内变动计算系统能耗时以最大最小工作水头的平均值来近似设计工作水头可减少工作量其误差是可以接受的用管道系统的设计工作水头平均工况来选泵是考虑到管道灌溉系统的水泵运行工况不是水泵特性曲线上的一个点而是一个范围若按最大扬程近于水泵额定扬程来选泵将使水泵工作点偏于小于额定扬程的一边最小扬程时工作点可能位于高效区之外以平均工况选择水泵会使水泵工作点变动在额定点左右有利于节能而最大扬程与最小扬程的工作点即工作点范围的上下界规范第将通过工作点核算使其位于高效区内在本条中作了规定本条采用的公式与参数部分引自喷灌工程技术规范薄壁塑料管在地埋条件下有较大的变形致使摩阻增大据山西省水科所对地埋薄壁管埋土前与运行半年后现场测试半年后摩阻系数比埋土前增大因此表的注中规定了地埋薄壁塑料管的值水泥沙土管的值引自山东省水科所测试资料地面软管的水力性能研究尚不充分所以未列出给水栓或出水口的水头损失据北京市水科所山西省水科所对十几种出水口的测试绝大多数出水口局部水头损失在范围内由于目前产品定型的不多局部损失资料缺乏故本条规定了局部损失值供无资料时参考使用提出的管道流速是根据七五期间实践归纳仅用于初估管径在初估管径后尚需经过技术经济比较确定各管段直径管道的设计工作压力应包括正常运行时不含冲击压力的最大工作压力和正常运用时常发生的冲击压力在低压管ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ道输水灌溉系统中出水口的启闭由人工操作实现水锤压力不是最大值是不可避免的而且因管道工作压力低水锤压力与工作压力的比值较大美国标准地下热塑性灌未包括冲击压力的工作压溉管道的设计安装和性能规定力应不超过管材公称压力级的由此可换算出管材公称压力应不小于倍正常工作压力不含冲击压力本规范引用这一规定当地材料管的水击波速大于塑料管至少也应留出这一裕度所以文中没有限定管材设有单向阀包括潜水泵体内设有单向阀的管道系统其最高与最低水锤压力通常都在事故停泵中出现核管道强度的依据水锤情况下的内水压力由于作用时间短故以此作为校应作为校核荷载对待用采取防护措施的办法之内规定防冲池设置目的限制水锤时内压力在一定范围的可以确保管道安全采用美国农业部水土保持局素混凝土灌溉输水管道在于消除多余水能保护土渠不被冲刷因此防冲池底必须低于地面至少设置泄水阀与渗水井有利于竖管防冻和检修时作业埋于冻层下且埋深不小于的管道其温度变幅小且速率慢又处于周围土壤的约束中温度伸缩量小我国北方井区大面积低压管道输水灌溉工程中绝大部分未安伸缩节均能安全运行但为安全计应控制施工温度且条件许可时也可设伸缩节和柔性接头ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ水泵选型与配套低压管道输水灌溉系统的运行工况随开启的出水口的不同在一定范围内变动为使机井装置在长期运行中具有较高的平均效率水泵应依据表示系统平均运行工况的灌溉系统设计流量和设计扬程选定水泵运行工况因开启的出水口不同而有较大的变动范围这时尽管水泵在设计工况下满足条的要求但其长期运行的平均效率仍然可能不高甚至实际运行工况点超出水泵的允许工作范围故规定应分别校核管道系统最大工作水头和最小工作水头下水泵的实际工况水泵的吸水管和出水管应视为管道系统的延伸其管径应与管道系统统一确定但井用潜水泵通常使用生产厂配套的泵管使用部门反映其管径偏小水头损失偏大故规定在经济合理且不影响安装和检修前题下泵管可增大一级管径水泵和配套设备的出厂技术指标和目前技术状况是利用和ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ改造机井装置的重要依据应通过收集产品使用说明书产品铭牌产品样本验收测试报告等技术资料和进行必要的技术测试切实掌握利用现有机井装置建设低压管道输水灌溉工程应考虑联接管道系统对水泵运行工况的影响这种影响是否有利于提高水泵工作效率主要取决于井泵原有的配套状况检修和技术改造也能在一定程度上恢复或提高机井装置性能减少不合理的水头损失有利于联接管道系统运行此外还应考虑利用现有机井装置对管道系统设计的影响如水泵扬程偏低时仍勉强利用往往造成管径设计偏大反而不够经济合理鉴于利用现有机井装置所涉及的问题比较复杂故本规范规定应进行技术论证和经济分析机井装置通常认为包括动力机水泵吸水管路和出水管路底阀传动装置等输配水管道系统属于机井的田间配套设施不应作为机井装置的组成部分分析表明在上述前题下机井装置效率的概念以及农用机井技术规范规定的指标仍可用于评价低压管道输水灌溉工程的机井装置但有效扬程应采用更一般的表述根据机井装置效率的定义采用管道输配水时的有效扬程应为管道系统进口处的压力水头与至该点的净扬程之和ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ管材与连接件低压管道输水灌溉工程目前所用管材种类很多如各种塑料硬管再生再生水泥制品管水泥砂土水泥石屑水泥炉渣石棉水泥薄壁混凝土现场浇筑混凝土管一次成型现浇二次成型现浇内衬塑料薄膜现浇地埋改性软管水浸密实灰土地埋软管还有瓦管陶管无水泥粉煤灰管氯氧镁水泥管等等连接件和管材材质相配也有水泥制品塑料铁件等各地根据自己的实际条件因地制宜地研制应用各种管材和连接件这对推动低压管道输水灌溉技术的发展确实起到了一定的作用但也存在一些具体问题如过份强调低造价而忽视长期使用性能没有严格的技术性能指标要求等因此由管材和连接件的质量而造成返工或使工程报废的例子时有发生管材和连接件是低压管道输水灌溉工程的主要组成部分其投资占整个工程投资的左右为保证工程正常运行规范中必须对管材及连接件的要求给予明确规定为简便起ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ见本条将管材和连接件分为现场制作和非现场制作两大类由于国家或地方定型产品对产品规格技术性能指标有明确规定且有标准的检验测试方法保证测试结果准确因此本条规定非现场制作管材与连接件应为定型产品但考虑到满足低压输水要求的管材种类很多定型和标准化工作一时难以及时跟上因此在定型产品外也可使用经过技术鉴定的非定型产品对于现场制作的管材和连接件鉴于标准化工作尚未跟上而现场制作质量波动较大故要求除须经过技术鉴定外还特别作了施工时质量不得低于鉴定时指标的规定实践中一些应用单位曾误将管材的爆破压力理解为管材可承受的最大工作压力致使管道运行中无安全系数保障故本条强调管材的公称压力而非爆破压力应等于或大于管道系统的设计工作压力本条规定是为保证整个管道系统的可靠度一致本条规定系引自美国农业部水土保持局规范素混凝土灌溉输水管道早期低压管道输水灌溉工程多选用管壁较厚单价较高的塑料管在七五期间水利部将薄壁和双壁的研制应用纳入攻关课题组织水利科研及轻工部门联合攻关研制出管在性能完全满足低了适宜低压输水灌溉用的薄壁双壁压输水的基础上大大降低了管材单价该项成果的推广应用有力地促进了低压管道输水灌溉技术的发展目前应用薄壁双壁管的面积已超过万亩生产薄壁管的厂家数十家遍布北方缺水各省区国家标准低压输水灌溉用薄壁硬聚氯乙烯管材也已于年月由国家技术监督局发布双壁管的行业标准制定工作也已完成报批稿因此若选用按国家标准和行业标准生产的薄壁和双壁管可在相对低造价的基础上充分保证工程质量另外薄壁管和薄壁管也在一些省市有了越来越多的应用山西省还制定管的标准所以本条规定了低压输水塑料管宜选用了薄壁ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ薄壁或双壁塑料管国外曾对地埋管的变形进行了长期观测和大量研究结果表明其径向相对变形率为时管材的强度和管内介质作为最大允流态均不受多大影响因此欧美各国普遍采用许变形率我们也以此为准近几年来水科院天津水科所山西水科所等也对薄壁薄壁管在外压作用下的变形率进行了室内外系统试验成果表明只要回填土达到要求的密实度沟宽沟深也按设计要求规定则在田间荷载的作用下薄壁管的变形率均不大于此条规定实施中是可行的管道径向变形量的计算方法我们仍沿用国外推荐的斯潘格勒公式于附录中塑料材质焊接成型的连接件为非定型产品并将其详述常采用的材质为硬聚氯乙烯其焊缝强度应有所要求本条是参照给水用硬聚氯乙烯管件的要求提出的对于高密度聚乙烯连接件从偏于安全考虑也可适用均系参照中国工程建设标准化协会室外硬聚氯乙烯给水管道工程施工及验收规程作出的规定美国农业部规范素混凝土灌溉输水管道规定素混凝土灌溉输水管的最大工作压力不大于试验确定的静水根据国家七五攻关课题低压管道输水灌溉技压力的术的研究及统计资料用于低压输水的水泥预制管多为挤压制管其爆破压力在之间抗渗压力在之间若确定工作压力为抗渗压力的则工作压力仅可在之间这样可工作压力太低适用性太小而取抗渗压力的为安全系数确定工作压力在之间在此情况下一般都能正常运行故确定最大工作压力为抗渗压力的引用美国农业部规范素混凝土灌溉输水管道的规定根据国家七五攻关课题低压管道输水灌溉技术研ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ究成果并参照国家标准混凝土和钢筋混凝土排水管有关数据确定美国混凝土协会标准现浇素混凝土管规范规定现浇素混凝土管混凝土强度在经常冻融环境中应不小于一般则为由于美国现浇管直径一般均大于而我们的现浇管直径一般小于所以管体混凝土强度可相应减小根据国内统计资料的现浇混凝土管其混号的现浇混凝土管其混凝土标号为凝土标号为号这两种标号的现浇混凝土管最低抗渗压力可达低压输水是可行的土强度不低于行的故本条提出管径及以下的混凝以上的不低于是可引用美国混凝土协会标准现浇素混凝土管规范的规定管道外压强度可用非破坏性试验估算作用荷载则为管道所倍试验时以无纵向裂缝为合格承受的最大土荷载的根据国家七五攻关课题低压管道输水灌溉技术研究成果并参照国家标准混凝土和钢筋混凝土排水管有关数据确定ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ附管道系统中属设备给水泄水目前多数情况下均设有分水安全保护主要是进排气阀或限压通气管等设备量水设备因投资水头损失及磨损等原因仅有少数系统设置考虑到节水是我国的基本国策而节水必须计量所以本条将量水设备与分水给水安全保护和泄水设备并列要求配置由于低压管道输水灌溉工程在我国发展的时间较短与其相应的附属设备多数尚未定型因此本条规定非定型产品也可使用但为了保证质量规定必须经技术鉴定并应有出厂合格证量多操作给水栓或出水口是管道系统运行的主要操作设备数且多安设于地面运行环境条件差因此必须牢固和便于由于目前给水栓或出水口标准化工作尚未跟上或尚未具备条件因此除条对其耐压能力加以限定以确保安全外本条规定应有密封水压值和局部损失资料以便确保节水和正确ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ运用系根据当前管道输水灌溉工程中已应用的实例总结并参照美国农业部水土保持局规范素混凝土灌溉输水管塑料地下灌溉输水管道和日本土地改良工程规划设计规道范管道输水工程设计制定安全阀的排放能力在美国农业部水土保持局规范中规定在管道压力不大于管道允许工作压力的时安全阀的过流能力应达管道设计流量中国水利水电科学研究院与湖北省云梦县喷灌机厂在系列安全阀的使用说明书中规定用于关阀水锤防护安全阀额定排量不小于管道设计流量的选用于超压防护与充水水锤防护时可按管道流量的规定采用美国农业部水土保持局规范的规定用本条考虑到投资能力和灌溉量水的实际需要把计量精度定为ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ工程施工与设备安装规定了施工安装应按设计进行不得随意更改设计或材料这对于确保工程质量达到设计要求发挥工程效益是非常必要的和对管槽开挖和回填的要求所做的规定是根据实践经验并参照国外管灌技术又经过全国各地管灌工程试点后确定的和塑料管水泥预制管的连接安装和现场浇筑混凝土管的连续浇筑技术要求比较严格复杂因此施工时应由经过培训的技术人员组织实施管道系统水压试验当每条独立管道系统完工并达到养护标准后可随建随试随用发挥效益如管灌工程面积较小也可完工后一并进行水压试验和为了考核管道工程的施工安装质量和及时采取修补措施在管道工程投入正常运行之前必须进行水压试验ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ本规范中水压试验的具体规定主要参考了美国农业部水土保持局编写的素混凝土灌溉输水管道和塑料地下灌溉输水管道设计标准和设计规范中有关章节条款际制订的并结合我国管灌工程的实工程验收因此这几工程验收是把好质量关的最后环节条分别提出了管灌工程验收应提交的技术文件图表以及施工与竣工阶段验收记录和报告通过全面考核可对该项工程给予客观评价从而进一步确定能否投入正常运行并办理规划设计单位安装施工单位管理和使用单位之间的交接手续使该项工程投入运行ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ运行与维护运行与维护是管理工作的部分内容本章仅对运行与维护的组织机构以及一些最重要的技术性问题作出规定以保证系统运行的安全与高效管理工作的其他内容将在通用的农田水利工程管理规范中规定井灌区低区管道输水灌溉工程为有压管道系统开泵时若不先开出水口则管内压力将超出设计压力有可能导致爆管事故为此操作人员必须遵守本条规定以防止上述事故发生地面可拆卸的设备如分离式给水栓或出水口的活动上体活动的限压通气管等在停灌期收回保管妥善维护有利于延长设备寿命降低运行费用在冻害地区管道系统的出地竖管给水栓或出水口安全装置量水设备等均可能因冰冻而损坏因此不论管道埋于冻层内或冻层下在冬季停灌期间均应及时放空在冬灌间歇期间应视气温情况和间歇时间长短以不造成冻害为前提考虑ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ放空与否1。
低压管道输水灌溉系统认识
环状网
树状网
现代节水灌溉技术
环状网
一、低压管道输水灌溉系统认识 3、按管道可移动程度不同分类 移动式 按管道可移动 程度分 固定式 半固定式
特点:除水源外，机泵和输配水管道都可移 动 适合:小水源、小机组、抗旱使用 优点:一次性投资低、适应性强 缺点:软管使用寿命短，被杂草、秸杆划破 特点：机泵、输配水管道，给配水装置都 是固定不动。灌溉水从管道系统出水口直 接分水进入田间畦、沟进行灌水。 缺点：管道密度大、投资高。
特点：机泵固定，干（支）管和给水栓等埋于 地下，灌溉水经过移动软管输水进入田间沟、 畦进行灌水,是比较常用的一种形式。
现代节水灌溉技术
二、低压管道输水灌溉系统常用管材 （一）对管材技术要求
1.能承受设计要求的工作压力。 2.管壁薄厚均匀，壁厚误差应不大于5%。 3.地埋管材在外荷载作用下的径向变形率不得大于5%。 4.便于运输和施工，能承受一定的沉降应力。 5.管材内壁光滑、糙率小，耐老化，使用寿命满足设计年限要求。 6.管材与管件连接方便，连接处满足相应的工作压力、抗弯折、抗 渗 漏、强度、刚度及安全等方面的要求。 7.移动管道要轻便、易拆卸、耐碰撞、耐摩擦，具有较好的抗穿透及抗老 化能力等。 8.输水有特殊要求时，应考虑对管材的特殊要求。
现代节水灌溉技术
井灌区首部枢纽
一、低压管道输水灌溉系统认识 3、优点（1）节水（30%~40%）、节能 （2）省地（ 3%～5% ）、省工 （3）安全、经济、适应性强 （4）增产 4、缺点
出水口接软管
与渠道灌溉系统相比，主要是建筑物类 型比较多，需要的材料和设备多，因此 ，单位面积投资相对较高。
现代节水灌溉技术
低密度聚乙烯管(LDPE)
薄膜塑料管（小白龙）
低压管道输水灌溉工程技术规范
低压管道输水灌溉工程技术规范（井灌区部分）【题名】：低压管道输水灌溉工程技术规范（井灌区部分）【副题名】：【起草单位】：xx水利水电科学研究院【标准号】：SL/T 153-95【代替标准】：【颁布部门】：xx水利部【发布日期】：1995年3月27日发布【实施日期】：1995年7月1日实施【标准性质】：xx行业标准【批准文号】：水科教[1995] 97号【批准文件】：xx水利部关于批准发布《低压管道输水灌溉工程技术规范井灌区部分》》（SL／T153－95）的通知水科教[1995] 97号根据1991年水利水电技术标准的制定、修订计划，由部科技司主持，以中国水利水电科学研究院为主编单位制定的《低压管道输水灌溉工程技术规范（井灌区部分）》，经审查批准为水利行业标准，并予以发布。
标准的名称和编号为：《低压管道输水灌溉工程技术规范（井灌区部分）》SL／T153－95。
本标准自1995年7月1日起实施。
在实施过程中各单位应注意总结经验，如有问题请函告部科技司，并由其负责解释。
标准文本由xx水利水电出版社出版发行。
一九九五年三月二十七日1总则1.0.1为统一井灌区低压管道输水灌溉工程的技术要求，充分发挥工程效益，特制定本规范。
1.0.2本规范适用于井灌区低压管道输水灌溉工程的规划、设计、施工安装、验收及运行与维护。
1.0.3低压管道输水灌溉工程建设，必须将井、水泵、管道系统及田间工程统一考虑，力求技术先进、经济合理、效益显著。
1.0.4低压管道输水灌溉工程中的机井：新井必须经成井验收合格；现有机井必须是符合SD188《农用机井技术规范》所规定的完好机井。
1.0.5低压管道输水灌溉工程建设，除执行本规范外，还应符合现行有关标准和规范的规定。
2工程规划2.1规划原则2.1.1应准确占有规划区自然地理、水文气象、水文地质、表层土壤、工程现状、农业生产、社会经济以及地形等资料。
2.1.2规划应在当地农业区划和地下水资源评价的基础上进行；应与农田水利基本建设总体规划相适应，做到因地制宜、统筹兼顾、全面规划、分期实施。
低压管道输水灌溉工程技术规范
低压管道输水灌溉工程技术规范（井灌区部分）【题名】：低压管道输水灌溉工程技术规范（井灌区部分）【副题名】：【起草单位】：中国水利水电科学研究院【标准号】：SL/T 153-95【代替标准】：【颁布部门】：中华人民共和国水利部【发布日期】：1995年3月27日发布【实施日期】：1995年7月1日实施【标准性质】：中华人民共和国行业标准【批准文号】：水科教[1995] 97号【批准文件】：中华人民共和国水利部关于批准发布《低压管道输水灌溉工程技术规范井灌区部分》》（SL／T153－95）的通知水科教[1995] 97号根据1991年水利水电技术标准的制定、修订计划，由部科技司主持，以中国水利水电科学研究院为主编单位制定的《低压管道输水灌溉工程技术规范（井灌区部分）》，经审查批准为水利行业标准，并予以发布。
标准的名称和编号为：《低压管道输水灌溉工程技术规范（井灌区部分）》SL／T153－95。
本标准自1995年7月1日起实施。
在实施过程中各单位应注意总结经验，如有问题请函告部科技司，并由其负责解释。
标准文本由中国水利水电出版社出版发行。
一九九五年三月二十七日1 总则1.0.1 为统一井灌区低压管道输水灌溉工程的技术要求，充分发挥工程效益，特制定本规范。
1.0.2 本规范适用于井灌区低压管道输水灌溉工程的规划、设计、施工安装、验收及运行与维护。
1.0.3 低压管道输水灌溉工程建设，必须将井、水泵、管道系统及田间工程统一考虑，力求技术先进、经济合理、效益显著。
1.0.4 低压管道输水灌溉工程中的机井：新井必须经成井验收合格；现有机井必须是符合SD188《农用机井技术规范》所规定的完好机井。
1.0.5 低压管道输水灌溉工程建设，除执行本规范外，还应符合现行有关标准和规范的规定。
2 工程规划2.1 规划原则2.1.1 应准确占有规划区自然地理、水文气象、水文地质、表层土壤、工程现状、农业生产、社会经济以及地形等资料。
低压管道输水灌溉技术
输水系统是由输水管道、管件(三通、四 通、弯头、变径接头等)连接成的输水通道。 按管道材料可分为混凝上管、水泥砂土管、 缸瓦管、石棉水泥管、塑料管等。
(三)给配水装置
由地下输水管道向田间沟、畦配水的给 水装置，一般称出水口，如能连接下一级 田间移动管道的，则称给水栓。
(四)保护设备
为防止水泵突然关闭或其它事故等产生 的水锤, 在管道系统首部或适当位置安置 调压或进排气阀等保护设置。
三、灌溉水源
灌溉水源为地下水时、应收集补给区内含 水层厚度及埋藏深度、地下水位变幅、流速、 给水度、渗透系数、影响半径和水力梯度、单 位降深、涌水量等行关资科。
灌溉水源为地表水时，应收集当地或相关 水文测站中平水年、中等干旱年、丰水年的水 量及年内分配，即上述各典型年的流量过程线、 水位过程线、水位流量关系曲线，及年内含砂 量的分配等资料。
表2－9 冬小麦需水系数与产量关系
表2－10 夏玉米需水系数与产量关系
表2－11 棉花需水系数与产量关系
(二)灌溉用水量
在灌溉设计年内，为保证作物各生育 期需水要求，除该时段的降水供给水量外、 尚有部分亏缺水量，需灌溉补给，这部分 亏缺水量为净灌溉用水量。考虑各级输水 损失及田间损失、要求水源提供的水量为 毛灌溉水量．按式(2－5)计算。
另外，采用管道输水，还便于管理便于机 耕。
第三节 低压管道输水灌溉技术 的发展与展望
一、国外发展概况
美国：早在20年代就在加利福尼亚州的图尔 洛克灌区应用低比管道输水灌溉技术，其形 式是地面闸管系统和地下管道阀门系统。
前苏联：典型的(相当于农渠一级的)低压管网系统采 用地下固定式石棉管或塑料硬管，从架空的“U”型 槽的斗渠通道虹吸管或管式放水口引水。
低压管道输水灌溉工程技术主要技术参数_1
低压管道输水灌溉工程技术主要技术参数
低压管道输水灌溉工程技术主要技术参数
1 灌溉设计保证率，应根据当地自然条件和经济条件确定，宜不低于75％。
2 管系水利用系数应不低于0.95。
3 低压管道输水灌溉灌区，应做到田间工程配套齐全、灌水方法合理、灌水定额适当，其田间水利用系数应不低于0.85。
4 灌溉水利用系数应不低于0.80。
5 灌水定额应根据当地灌溉试验资料确定，无资料地区可参考邻近地区试验资料确定，也可按下式计算
m＝1000γsｈ（β1—β2）（2.2.5）
式中 m——灌水定额， m3/hm2；
γs——计划湿润层土壤干容重，kN／m3；
h——土壤计划湿润层深度，m；
β1——适宜含水量（重量百分比）上限，可取田间持水量的0.85～0.95；
β2——适宜含水量（重量百分比）下限，可取田间持水量的0.60～0.65。
——文章来源网络，仅供个人学习参考。
低压管道施工规范
一、总则1、为统一井灌区低压管道输水灌溉工程的技术要求,充分发挥工程效益,特制定本规范。
2、本规范适用于井灌区低压管道输水灌溉工程的规划、设计、施工安装验收及运行与维护。
3、低压管道输水灌溉工程建设,必须将井、水泵、管道系统及田间工程统一考虑，力求技术先进、经济合理、效益显著。
4、低压管道输水灌溉工程中的机井:新井必须经成井验收合格;现有机井必须是符合SD188《农用机井技术规范》所规定的完好机井。
5、低压管道输水灌溉工程建设,除执行本规范外 ,还应符合现行有关标准和规范的规定.二、工程规则1、规划原则。
应准确占有规划区自然地理、水文气象、水文地质、表层土壤、工程现状、农业生产、社会经济以及地形等资料。
规划应在当在农业区划和地下水资源评价的基础上进行;应与农田水利基本建设总体规划相适应,做到因地制宜、统筹兼顾、全面规划、分期实施。
规划中应进行多方案的技术经济比较,达到投资省,效益高，水、节能、省地及便于管理的目标。
在进行多方案的技术经济比较时, 宜以年费用最小为主要依据选定规划方案。
水源水质应符合GB5084《农田灌溉用水水质标准》的规定。
2、主要技术参数。
灌溉设计保证率应根据当地自然条件和经济条件确定,宜不低于75%。
管系水利用系数应不低于0.95。
低压管道输水灌溉灌区, 应做到田间工程配套齐全、灌水方法合理、灌水定额适当，其田间水利用系数应不低于0.85。
灌溉水利用系数应不低于0.80。
3、水量供需平衡分析。
应根据规划区地下水资源评价成果所提供的不同典型年地下水可采量,结合配套设备能力,确定可供水量;已成井区还应根据多年采补资料,对地下水资源评价成果加以复核，分析确定可供水量。
需水量中应包括灌溉、牧副渔业、工业及生活等用水量，并应考虑发展计划。
不同保证率相应典型年的灌溉用水量,应根据作物组成、复种指数、作物需水、降水可利用量等计算确定。
可采用典型年法进行水量供需平衡计算。
需水量大于供水量时, 宜调整种植比例,减少灌溉面积或增辟水源。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、低压管道输水灌溉系统施工
(五）管道试压
1.水压试验目的
（1）检查管道安装的密封性是否符合规定； （2）检查管材耐压性能和抗渗性能是否符合 规定
现代节水灌溉技术
低压管道输水灌溉系统施 工与运行管理
目录
1
低压管道输水灌溉系统施工
2 低压管道输水灌溉系统运行管理
一、低压管道输水灌溉系统施工
（一）低压管道输水灌溉系统施工的基本要求
1、施工时必须严格按照设计进行。 2、施工前应检查图纸否齐全，核对设计是否与灌区实际情 况等相符 3、施工前应检查现场，制定安全措施，严防发生各种事故 。 4、施工前应严格按照工期要求制定计划，确保工程质量， 并按期完成。 5、施工中应随时检查施工质量，发现不符合要求的应坚决 返工，不留隐患。 6、施工中应注意防洪、排水、保护农田和林草植被，作好 弃土处理 7、在施工过程中应做好施工记录。
一、低压管道输水灌溉系统施工
（二）施工准备工作
1、编制施工计划，建立施工组织，进行技术培训。 2、熟悉工程设计图纸、设计说明书、安装说明书和施工技 术要求 3、编制劳力、工种、材料、设备、工程进度计划。 4、制定质量检查方法和安全措施及施工管理方法。 5、按设计要求检查工程设备器材。 6、准备临时供水、供电等设施，准备施工工具。
1.管理组形式
（1）村级管理组织：由村干部、2~3名人员组成，专业电工 、业务机手。村干部和机手任正副队长。 （2）专业户承包：水源、工程设施及机电设备归村所有， 专业队看管、养护、使用，村与专业队签订承包合同 。 （3）农户自行管理：农户自建灌溉工程。
二、低压管道输水灌溉系统运行管理
一、低压管道输水灌溉系统施工 (四）附属设备安装与施工
附属设备安装
螺纹连接 法兰连接 管箍式连接
承插连接
黏合连接
公称直径小于50mm的阀门、水表 、安全阀，进（排）气阀等
拆卸比较方便
拆卸比较困难或 不能拆卸
井灌区 出水口安装
河灌区
直接将铸铁出水口与竖管承插，用14号铁丝把连接 处捆扎牢固。在竖管周围用红砖砌成40cm×40cm 的方墩，以保护出水口不致松动。
软管连接
套管法
用长15~20 cm的硬塑料管作为连接管
，将两节软管套接在硬塑料管上，用
快速接头法
活动管箍固定特点是接头连接方便， 承压能力高，拖拉时不易脱开。
软管两端分别连接快速接头， 密封压力高，使用寿命长。快 速接头对接。
一、低压管道输水灌溉系统施工
(3)水泥管道安装
作为固定管道，节长1.0~1.5 m，管道接头多， 连接复杂。
一、低压管道输水灌溉系统施工
(2)塑料管道安装
硬塑料管连接
扩口承插式 胶接黏合式
热软化扩口承插连接 扩口加密封圈承插连接
热熔连接式
一、低压管道输水灌溉系统施工
(2) 塑料管道安装 揣袖法
顺水流方向将前一节软管插入后一节 软管内，插入长度视输水压力的大小 而定，以不漏水为宜。该法多用于聚 乙烯软管连接
线，标明各建筑物设计标高及出水
口位置。
一、低压管道输水灌溉系统施工 2.管沟开挖 开挖时必须保证基坑边坡稳定，若不能进行下道工序，应预留15～ 30cm土层不挖，待下道工序开始前再挖至设计标高；及时排走坑内积 水。管槽断面形式有：
管槽要求：沟直底平，宽、深达到设计要求，严禁沟壁出现扭曲，沟 底起伏产生“驼峰”，100m高差应控制在±3.0cm以内。
一、低压管道输水灌溉系统施工
3.管道安装
(1)管道安装一般要求 1）安装前检查管材、管件外观，质量、规格、工作压力是否符合设 计要求和质量标准。 2）安装时从首部到尾部、从低处到高处、先干管后支管；承插口在 上游，承口在下游，依次施工。 3）管道中心线应平直，管底与管基应紧密接触，不得用其他垫块。 4）法兰应保持同轴、平行，保证螺栓自由穿入，不得用强紧螺栓的 方法消除歪斜。 5）管道安装应随时进行质量检查，分期安装或因故中断应用堵头封 堵，不得将杂物留在管内。 6）管道穿越道路或其他建筑物时应加套管，出地竖管底部和顶部应 采取加固措施
油麻填塞
橡胶圈作为止水接头
刚性接头 石棉水泥填塞
柔性接头
，能适应一定的位移 和振动。
膨胀水泥填塞
柔性接头施工程 序
①清除承接口工作面上的附着污物； ②向承口斜形槽内放置胶圈； ③在插口外侧和胶圈内侧涂抹肥皂液； ④将插口引入承口，确认胶圈位置正常 ，承插口的间隙符合要求后，若直线铺 设，承口和插口安装间隙一般为4 ~6 mm，曲线铺设时为7~14 mm。
橡胶密封圈承插式
钢筋混凝土管 石棉水泥和油麻填塞接口承插式
平口式接 头
混凝土管
承插式接 头
采用纱布包裹水泥砂浆法 连接，要求砂浆饱满，纱 布和砂浆结合严密。
承口内应抹1:1水泥砂浆， 插管后再用1:3水泥砂浆封 口，接管时应固定管身。
一、低压管道输水灌溉系统施工
(4)铸铁管的安装
铸铁管通常采用承插连接。
2.水压试验步骤
（1）将试压管道上的排气阀、出水口处的闸阀打开。 （2）向管道内徐徐充水，当管道全部充满水后，关 闭排气阀及出水阀，使其封闭。 （3）用水泵等加压设备使管道水压逐渐增至规定数 值，并保持一定时间 （4）如管道没有渗漏和变形即为合格。
一、低压管道输水灌溉系统施工 （六）管道回填
水浸密实法 管道回填
一、低压管道输水灌溉系统施工
（三）管道施工
管道施工程序
1.测量放样
(1)放线从首部枢纽开始，定出建筑 物主轴线、机房轮廓线及干、支管
测 量 放
进水口位置，用经纬仪从干管出水 样
口引出干管中心线，再放支管中心
管沟 开挖 与基 槽处
理
管 道 连 接
管 道 试 压
管 沟 回 填
线，打下中心桩。
(2)根据开挖宽度，用白灰画出开挖
分层夯实法
沟槽充水、浸密回填士，分段 充水 1）回填管身和管顶以上15 cm 2）分层回填其余部分 3）回填土应略高于地面
二、低压管道输水灌溉系统运行管理
（一）组织管理
原则：实行专业管理和群众管理、统一管理和分级负责相结 合。大型灌区，在当地水利主管部门领导下，实行分级管理 。小型工程，在乡村统一领导下，实行专业承包。
