钢丝绳长度计算
钢丝绳简易计算方法
钢丝绳简易计算方法
钢丝绳计算方法,一般可以根据以下步骤进行:
1. 计算钢丝绳的吨数:首先需要知道钢丝绳的直径和长度,然后根据直径和长度计算出钢丝绳的吨数。
公式为:吨数 = (直径 in mm)3 × (长度 in m)。
2. 确定使用场景:根据钢丝绳的使用场景和要求,确定所需的钢丝绳类型和规格。
3. 选择计算方法:根据钢丝绳的特点和使用情况,选择适合的计算方法。
常用的计算方法包括张力法、提吊法、平拽法等。
4. 计算钢丝张力:根据使用场景和计算方法,计算出需要的钢丝张力。
钢丝张力可以通过计算钢丝的平方根和钢丝绳的吨数来得到。
5. 计算提吊力和平拽力:根据使用场景和计算方法,计算出需要的提吊力和平拽力。
提吊力可以通过计算钢丝张力和钢丝绳的吨数来获得。
平拽力可以通过计算提吊力和钢丝绳的直径来获得。
6. 进行检查和调整:根据计算结果,对钢丝绳进行检查和调整,
确保其在使用过程中不会受到损坏。
需要注意的是,计算方法的确定需要根据具体情况进行判断,并
且需要考虑到钢丝绳的使用情况和其他因素。
在进行钢丝绳计算方法的选择时,需要谨慎考虑,并确保计算方法的准确性和可靠性。
钢丝绳计算
整体吊装钢丝绳选择整体吊装时钢丝绳采用顺绕钢芯钢丝绳，选用直径规格为28mm 的钢绳绳进行吊装。
假设架体一次吊装最重重量为18.5t ，钢丝绳选用6×37S+IWR 型号，直径￠28mm,公称抗拉强度为1670MPa,钢芯的钢丝绳。
一、根据规范，钢丝绳最小破断拉力计算公式为：1000020R D K F ••'=式中： F0 — 钢丝绳最小破断拉力，kN ；D — 钢丝绳公称直径，取28mm ；R0 — 钢丝绳公称抗拉强度，取1670MPa ；K '— 某一指定结构钢丝绳的最小破断拉力系数（简称最小破断拉力系数，K '值见GB 8918－2006表2和GB/T 16269表3，取0.356）。
因此F0=0.356*28²*1670/1000=466.1 kN其最小破断拉力的换算系数为h K =1.283，其最小钢丝破断拉力总和h 0h F F K =⨯=466.1KN ×1.283=598KN吊绳（绳长16米）查GB8918-2006表2，6×37钢丝绳重量系数K=0.418kg/100m*mm 2二、钢丝绳重量计算公式为：M=K*D 2式中：M —钢丝绳单位长度的参考重量，单位为kg/100m ；D —钢丝绳的公称直径，单位为mm ；K —充分涂油的某一结构钢丝绳单位长度的重量系数，单位为kg/100m*mm ²。
吊绳重量M=K*D 2=0.418*282=328kg/100m本方案中需用4根16米长钢丝绳和2根8米长钢丝绳，其重量为：M=4*16*3.28+2*8*3.28=262.4 kg=2.6KN卡扣每个按5KG ，共6个，0.3KN三、本方案吊装时采用4根钢丝绳等长起吊，每根钢丝绳的拉力可用下式计算：F=G/4cosβ式中：F —一根钢丝绳的拉力；G —构件重力；β—钢丝绳与垂直线的夹角。
四根等长钢丝绳拉力计算每根钢丝绳受力F大小为：（185+2.6+0.3）KN *1.25/4cos30º=67.8KN其中动载系数V取1.25。
钢丝绳计算
整体吊装钢丝绳选择整体吊装时钢丝绳采用顺绕钢芯钢丝绳，选用直径规格为28mm的钢绳绳进行吊装。
假设架体一次吊装最重重量为18.5t,钢丝绳选用6X37S+IWR型号，直径C 28mm,公称抗拉强度为1670MPa,钢芯的钢丝绳。
一、根据规范，钢丝绳最小破断拉力计算公式为：式中：F0 —钢丝绳最小破断拉力，kN;D —钢丝绳公称直径，取28mm;R0 —钢丝绳公称抗拉强度，取1670MPa；K —某一指定结构钢丝绳的最小破断拉力系数(简称最小破断拉力系数，K值见GB 8918- 2006 表2 和GB/T 16269表3,取0.356)。
因此F0=0.356*282*1670/1000=466.1 kN其最小破断拉力的换算系数为K h =1.283,其最小钢丝破断拉力总和F h=F° K h=466.1KNX 1.283=598KN吊绳(绳长16米)查GB8918-2006表2，6X 37钢丝绳重量系数K=0.418kg/100m*mm2二、钢丝绳重量计算公式为：M=K*D2式中：M —钢丝绳单位长度的参考重量，单位为kg/100m ;D—钢丝绳的公称直径，单位为mm ;K—充分涂油的某一结构钢丝绳单位长度的重量系数，单位为kg/100m*mm2。
吊绳重量M=K*D2=0.418*282=328kg/100m本方案中需用4根16米长钢丝绳和2根8米长钢丝绳，其重量为：M=4*16*3.28+2*8*3.28=262.4 kg=2.6KN 卡扣每个按5KQ 共6个，0.3KN三、本方案吊装时采用4根钢丝绳等长起吊，每根钢丝绳的拉力可用下式计算：F=G/4cosB式中：F —一根钢丝绳的拉力；G —构件重力；B —钢丝绳与垂直线的夹角。
四根等长钢丝绳拉力计算每根钢丝绳受力F 大小为：(185+2.6+0.3)KN *1.25/4cos30o=67.8KN 其中动载系数V取1.25。
依据<<建筑施工计算手册>> (14-1-2-3钢丝绳的允许拉力计算)，钢丝绳允许拉力按下列公式计算：钢丝绳容许拉力可按下式计算：［Fg］= a Fg/K 其中：［Fg］——钢丝绳的允许拉力(kN);Fg——钢丝绳的钢丝破断拉力总和(kN); a——换算系数，6X 37绳取0.82;K——钢丝绳使用安全系数，取K=6;6*37钢丝绳最小破断拉力折算系数为1.283。

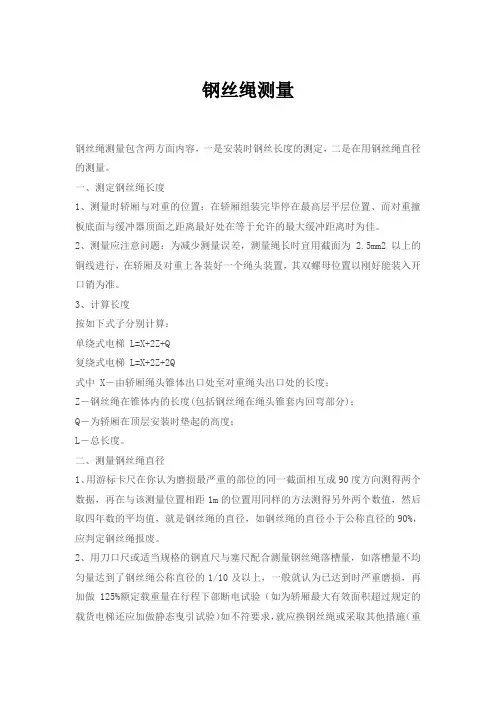

钢丝绳测量
钢丝绳测量
钢丝绳测量包含两方面内容，一是安装时钢丝长度的测定，二是在用钢丝绳直径的测量。
一、测定钢丝绳长度
1、测量时轿厢与对重的位置：在轿厢组装完毕停在最高层平层位置、而对重撞板底面与缓冲器顶面之距离最好处在等于允许的最大缓冲距离时为佳。
2、测量应注意问题：为减少测量误差，测量绳长时宜用截面为 2.5mm2 以上的铜线进行，在轿厢及对重上各装好一个绳头装置，其双螺母位置以刚好能装入开口销为准。
3、计算长度
按如下式子分别计算：
单绕式电梯 L=X+2Z+Q
复绕式电梯 L=X+2Z+2Q
式中 X－由轿厢绳头锥体出口处至对重绳头出口处的长度；
Z－钢丝绳在锥体内的长度(包括钢丝绳在绳头锥套内回弯部分)；
Q－为轿厢在顶层安装时垫起的高度；
L－总长度。
二、测量钢丝绳直径
1、用游标卡尺在你认为磨损最严重的部位的同一截面相互成90度方向测得两个数据，再在与该测量位置相距1m的位置用同样的方法测得另外两个数值，然后取四年数的平均值，就是钢丝绳的直径，如钢丝绳的直径小于公称直径的90%，应判定钢丝绳报废。
2、用刀口尺或适当规格的钢直尺与塞尺配合测量钢丝绳落槽量，如落槽量不均匀量达到了钢丝绳公称直径的1/10及以上，一般就认为已达到时严重磨损，再加做125%额定载重量在行程下部断电试验（如为轿厢最大有效面积超过规定的载货电梯还应加做静态曳引试验）如不符要求，就应换钢丝绳或采取其他措施（重
新加工曳引轮绳槽或更换曳引轮）。
吊装作业钢丝绳选用计算书
吊装作业钢丝绳选用计算书Revised by Liu Jing on January 12, 2021常用起重索具、吊具计算一、钢丝绳计算1.钢丝绳实际受力计算当被起吊物体重量一定时，钢丝绳与铅垂线的夹角a 愈大，吊索所受的拉力愈大；或者说，吊索所受的拉力一定时，起重量随着a 角的增大而降低。
（1-1） P ——每根钢丝绳所受的拉力（N ）； Q ——起重设备的重力（N ）； n ——使用钢丝绳的根数； a ——钢丝绳与铅垂线的夹角。
2.钢丝绳绳径选择选择钢丝绳直径时，一般可根据钢丝绳受到的拉力（即许用拉力P ），求出钢丝破断拉力总和ΣS 0，再查表找出相应的钢丝绳直径。
如所用的是旧钢丝绳，则以上所求得的许用拉力P 应根据绳的新旧程度，乘以0.4～0.7的系数。
详见下表1。
钢丝绳的容许拉力可按下式计算： （1-2） 式中P ——钢丝绳的容许拉力（kN ）；ΣS 0——钢丝绳的钢丝破断拉力总和（kN ）；a ——考虑钢丝绳之间荷载不均匀系数，对6×19、6×37、6×61钢丝绳，a 分别取0.85、0.82、0.80；K ——钢丝绳使用安全系数。
见下表2P=Q ncosaP =a ΣS 0 K表1钢丝绳合用程度判断表表2 钢丝绳的安全系数3.钢丝绳的选用钢丝绳在相同直径时，股内钢丝越多，钢丝直径越细，则绳的挠性也就愈好，易于弯曲；但细钢丝捻制的绳不如粗钢丝捻制的绳耐磨损。
因此，不同型号的钢丝绳，其使用范围也有所不同。
6×19+1钢丝绳一般用作缆风绳、拉索，即用于钢绳不受弯曲或可能遭受磨损的地方；6×37+1钢丝绳一般用于绳子承受弯曲场合，常用于滑轮组中，作为穿绕滑轮组起重绳等；6×61+1钢丝绳用于滑轮组和制作千斤绳（吊索）以及绑扎吊起重物等。
4.钢丝绳选取中的经验公式（1）.在施工现场缺少钢丝破断拉力数据时，也可用经验公式近似估算的方法：当公称抗拉强度为1400 Mpa 时，ΣS 0=428d 2 当公称抗拉强度为1550 Mpa 时，ΣS 0=474d 2当公称抗拉强度为1700 Mpa 时，ΣS 0=520d 2 当公称抗拉强度为1850 Mpa 时，ΣS 0=566d 2 当公称抗拉强度为2000 Mpa 时，ΣS 0=612d 2 式中ΣS 0——钢丝绳的破断拉力，N ； d ——钢丝绳的直径，mm 。

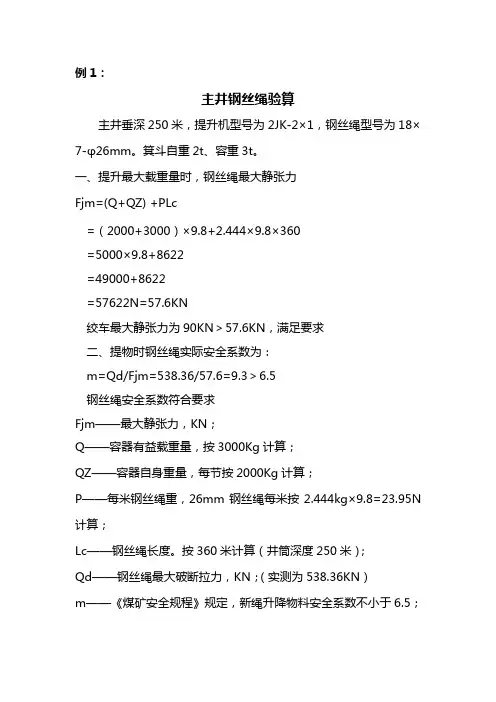

煤矿钢丝绳验算方法
主井钢丝绳验算主井垂深250米，提升机型号为2JK-2×1，钢丝绳型号为18×7-φ26mm。
箕斗自重2t、容重3t。
一、提升最大载重量时，钢丝绳最大静张力Fjm=(Q+QZ) +PLc=（2000+3000）×9.8+2.444×9.8×360=5000×9.8+8622=49000+8622=57622N=57.6KN绞车最大静张力为90KN＞57.6KN，满足要求二、提物时钢丝绳实际安全系数为：m=Qd/Fjm=538.36/57.6=9.3＞6.5钢丝绳安全系数符合要求Fjm——最大静张力，KN；Q——容器有益载重量，按3000Kg计算；QZ——容器自身重量，每节按2000Kg计算；P——每米钢丝绳重，26mm钢丝绳每米按2.444kg×9.8=23.95N计算；Lc——钢丝绳长度。
按360米计算（井筒深度250米）；Qd——钢丝绳最大破断拉力，KN；（实测为538.36KN）m——《煤矿安全规程》规定，新绳升降物料安全系数不小于6.5；副井提升矿车时钢丝绳验算副井为斜巷串车提升，斜巷长度329米，坡度28度，提升机型号为JK-2.5×2，钢丝绳型号为6T×7-φ28mm。
每次提升矿车5辆（特殊车辆1辆），矿车自重0.6t、容重2t（矸石车）。
一、提升五辆矸石车时钢丝绳最大静张力Fjm=(Q+QZ)(sina+f1cosa)+PLc(sina+f2cosa)=（2000+600）×5×9.8（sin28+0.012cos28）+2.74×9.8×350(sin28+0.17cos28)=127400×0.48+9398×0.628=61152+5902=67054N=67KN二、提物时钢丝绳实际安全系数为：m=Qd/Fjm=576.8/67=8.6＞7.5钢丝绳安全系数符合要求Fjm——最大静张力，KN；Q——容器有益载重量，按每矿车装矸石2t计算；QZ——容器自身重量，按0.6t计算；a——倾角。
起重二
（二）起重工具一、常用吊具有：吊索、卸扣、吊钩、吊环与夹钳、起重吊梁等。
1.吊索、在起重作业中，常用钢丝绳作成一种吊具，通常称作吊索或千斤绳。
它的作用，一般用于把物体联接在吊钩、吊环上。
或用它来固定滑车、卷扬机等吊机具。
千斤绳有封闭或开口式两种。
2.卸扣、卸扣又叫卸甲、卡环，它是起重施工作业中，广泛应用的轻便，灵活的连接工作。
用卸扣可连接起重滑轮和固定吊索等。
卸扣分为销子式和螺旋式两种。
常用的为螺旋式卸扣。
卸扣的构造比较简单，它由卸体和横轴组成。
横轴又分螺纹销和光直销两种。
在使用卸扣时需注意的事项：1)使用时，不得超负荷，以防止发生事故。
2)为防止卸扣横向受力，在连接绳索或吊环时，应将其中一根套在横销上，另一段套在弯环上，不准分别套在卸扣的两个直段上面。
3)起吊作业进行完毕后，要及时卸下卸扣，并将横销插入弯环内上满螺纹，一保证卸扣完好无损。
4)卸扣上的螺纹部分，要定时涂油、保证其润滑不生锈。
5)卸扣要存放干燥用木板垫好的地方。
3、吊钩：吊钩有单钩、双钩两种形式。
见图。
1）单钩：是一种比较常用的吊钩。
它构造简单，使用比较方便。
材质多用吊钩专用DG20、DG20Mn钢经锻制而成。
最大起重量一般不超过80t.2）双钩：起重量较大时，多用双钩直吊，它受力均匀对称。
一般用DG20、DG20Mn吊钩专用钢锻制而成。
通常大于80t的起重设备，都采用双钩。
叠片式吊钩是由切割成形的多片钢板铆接而成，并在吊钩口上装有护垫，这样可减少钢丝绳磨损，使载荷能均匀地传到每片钢板上。
优点为制造方便。
由于钢板不会同时断裂，故工作可靠性比整体锻造钩好，缺点是自重和尺寸较大。
4、吊环与夹钳1）吊环吊环的结构见图。
它的受力情况比吊钩的受力情况好得多。
因此，当起重量的同时，吊环的自重比吊钩的自重小。
用吊环吊装不如吊钩方便。
吊环的安全承载力按吊环螺杆直径来确定。
2）夹钳夹钳按夹紧力产生方式不同，可分为杠杆夹钳、偏心夹钳、他动夹钳三大类，见图3-21。
钢丝绳整捆长度计算公式
钢丝绳整捆长度计算公式钢丝绳是一种由多股钢丝绳捻合而成的绳索，具有高强度、耐磨损等特点，广泛应用于吊装、起重、运输等领域。
在实际使用中，我们经常需要计算钢丝绳整捆的长度，以便确定所需的绳索数量和长度。
下面我们将介绍钢丝绳整捆长度的计算公式及其应用。
首先，我们需要了解钢丝绳的基本结构和参数。
钢丝绳通常由多股钢丝绳捻合而成，每股钢丝绳由若干股钢丝组成，而每股钢丝绳又由若干股钢丝组成。
在计算钢丝绳整捆长度时，我们需要考虑到这些因素，并结合钢丝绳的直径、捻距等参数进行计算。
钢丝绳整捆长度的计算公式如下：L = (n d + (n 1) p) k。
其中，L为钢丝绳整捆长度，n为每股钢丝绳的股数，d为每股钢丝绳的直径，p为每股钢丝绳的捻距，k为绳索的捆绑系数。
在实际计算中，我们需要根据具体的钢丝绳参数和使用要求来确定各项参数的数值。
下面我们将详细介绍这些参数的确定方法。
首先，对于每股钢丝绳的股数n，一般情况下可以根据使用要求和工程设计来确定。
一般来说，股数越多，钢丝绳的柔软性和抗扭转性能越好，但成本也会相应增加。
在确定股数时，需要考虑到绳索的使用环境、受力情况等因素。
其次，每股钢丝绳的直径d是一个重要的参数，直接影响到钢丝绳的承载能力和使用寿命。
在实际使用中，我们需要根据所需的承载能力和使用要求来确定钢丝绳的直径。
一般来说，直径越大，承载能力越大，但重量也会相应增加。
再次，每股钢丝绳的捻距p也是一个重要的参数，影响到钢丝绳的柔软性和抗疲劳性能。
在实际使用中，我们需要根据使用要求和工程设计来确定捻距的数值。
一般来说，捻距越大，钢丝绳的柔软性越好，但抗疲劳性能也会相应减弱。
最后，绳索的捆绑系数k是一个校正系数，考虑到绳索在捆绑过程中的变形和损失。
在实际使用中，我们需要根据捆绑方式和捆绑状态来确定捆绑系数的数值。
一般来说，捆绑系数越大，捆绑损失越小，但也会增加绳索的使用成本。
通过以上参数的确定，我们就可以得到钢丝绳整捆长度的计算结果。
起重机钢丝绳长度计算
钢丝绳是起重机日常使用中的主要易损件，更换频 繁，所需长度较长。起重机钢丝绳长度和绳根数是 如何确定的？
起重机钢丝绳长度主要与起升高度，车体高度，卷 筒直径，卷筒安全圈数相关。
起重机钢丝绳绳根数与主起升结构相关
厂房示例
如起重量32t,跨度24.5米，高度14米。连铸冷床-1 米
度为128米。
起升机构布局如图：
定滑轮结构如图：
吊如图：
32t吨动滑轮4片滑轮，则钢丝绳数8根，车体高度 1.7米，卷筒直径650mm,则钢丝绳长度：
（14+1.7）*8+0.65*3.14*3*2+1.5*8
=14.7*8+3.25*3.14+12
=117.8+10.2+12 =140米 则出坯跨同吨位，同结构类型车辆主起升钢丝绳长
常用吊车参数及钢丝绳计算
NK-160E-Ⅲ全液压式汽车起重机额定起重量表（2）NK-160E-Ⅲ全液压式汽车起重机基本参数：全长：米 总高：米 总宽：米 支腿全伸宽度：米 车身回转半径：米臂杆长度：基础长：米； 最 大：米 付杆长度：米最大提升高度：米、米（24米臂杆+米付杆、补偿角5°）额定起重量表（3）额定起重量表（4）NK-200M-Ⅲ全液压式汽车起重机额定起重量表（1）额定起重量表（2）NK-200M-Ⅲ全液压式汽车起重机基本参数：全长：米总高：米总宽：米支腿全伸宽度：米车身回转半径：米臂杆长度：基础长：米；最大：米付杆长度：米最大提升高度：米、米（24米臂杆+米付杆、补偿角5°）额定起重量表（3）额定起重量表（4）打支腿时不打支腿时角度KR-25H越野起重机基本参数：全长：米总高：米总宽：米支腿全伸宽度：米车身回转半径：米臂杆长度：基础长：米；最大：米付杆长度：米（补偿角5°、补偿角17°）最大提升高度：米、米（米臂杆+7米付杆）NK-350E-Ⅲ全液压式汽车起重机额定起重量表（1）额定起重量表（2）NK-350E-Ⅲ全液压式汽车起重机基本参数：全长：米 总高：米 总宽：米 支腿全伸宽度：米臂杆长度：基础长：米； 最 大：米 付杆长度：米、米；最大提升高度：34米、米（34米臂杆+米付杆）补偿角5°、补偿角17°、补偿角30°额定起重量表（3）额定起重量表（3）额定起重量表（4）额定起重量表（4）额定起重量表（1）额定起重量表（2）额定起重量表（3）额定起重量表（4）NK-400E-Ⅲ全液压式汽车起重机基本参数：全长：米总高：米总宽：米支腿全伸宽度：米车身回转半径：米臂杆长度：基础长：11米；最大：米付杆长度：米、15米；最大提升高度：35米、50米（35米臂杆+15米付杆）补偿角5°、补偿角17°、补偿角30°6×19+16×37+16×61+1许用拉力计算公式:[Fg]= αFg/K 式中： [Fg]钢丝绳的许用拉力，KN ； Fg 钢丝绳的钢丝破断拉力总和，KN ； α换算系数，按表采用。
吊装吊带系数计算方法
吊装吊带系数计算方法
吊装吊带系数是指在吊装作业中，吊带对于吊装物体的支撑能力的一个评价系数。
它通常表示为吊带的额定工作负荷与吊带自重的比值。
吊带系数越大，表示吊带的支撑能力越强，使用起来越安全。
吊装吊带系数的计算方法取决于吊带的类型和结构。
一般来说，钢丝绳、合成纤维绳等吊带的吊装吊带系数可以根据标准进行计算。
以下是几种典型的吊带系数计算方法：
1. 钢丝绳吊带系数的计算方法：吊带系数 = 钢丝绳额定工作负荷 / (钢丝绳长度 x 钢丝绳单位重量)
2. 合成纤维绳吊带系数的计算方法：吊带系数 = 合成纤维绳额定工作负荷 / (合成纤维绳长度 x 合成纤维绳单位重量)
3. 吊带带式吊具吊带系数的计算方法：吊带系数 = 吊带额定工作负荷 / 吊带自重
需要注意的是，在实际的吊装作业中，吊带系数不是唯一的安全因素。
还需要考虑吊装物体的重量、形状、支撑点、吊装方式等因素，以确保吊装作业的安全和有效进行。
1/ 1。
门机钢丝绳长度计算
臂架置于搁架上时，变幅钢丝绳从变幅卷筒上完全送出，只剩下6圈作为安全圈数，其他各段长度及根数如上图所示，此时变幅卷筒上变幅绳6圈，起升绳32圈，变幅绳需求最长为230m，所买钢丝绳为250m，须截去20m；
附件1Байду номын сангаас起升钢丝绳长度
臂架处于最大变幅同时满足最低起升高度时，起升卷筒起升钢丝绳完全送出，只剩下6圈作为安全圈数，其他各段长度及根数如上图所示，各段之和为307m，其他两种工况下计算方法相同，通过比较臂架处于最大变幅时需起升钢丝绳最长307m，所买钢丝绳为330m，须截去23m。
起重机钢丝绳长度计算
起升机构布局如图：
定滑轮结构如图：Biblioteka 吊钩如图：32t吨动滑轮4片滑轮，则钢丝绳数8根，车体高度 1.7米，卷筒直径650mm,则钢丝绳长度：
（14+1.7）*8+0.65*3.14*3*2+1.5*8
=14.7*8+3.25*3.14+12
=117.8+10.2+12 =140米 则出坯跨同吨位，同结构类型车辆主起升钢丝绳长
起重机钢丝绳长度 如何计算
钢丝绳是起重机日常使用中的主要易损件，更换频 繁，所需长度较长。起重机钢丝绳长度和绳根数是 如何确定的？
起重机钢丝绳长度主要与起升高度，车体高度，卷 筒直径，卷筒安全圈数相关。
起重机钢丝绳绳根数与主起升结构相关
厂房示例
如起重量32t,跨度24.5米，高度14米。连铸冷床-1 米
钢丝绳选择计算1
大饭铺回风立井一期工程钢丝绳选择计算1.Φ2.5m 提升机提升钢丝绳的选择计算 1.1提升方案使用3m 3吊桶，单钩提升，兼提伞钻。
1.2有关技术参数：（1）滚筒直径2.5米 （2）电动机功率470 kw 1.3钢丝绳选择计算1.3.1钢丝绳的最大悬垂高度： H 0=19+358.2=377.2m,取378米。
1.3.2钢丝绳终端荷载(1)提矸石时sh TB sg TB m V K V K Qγγ⋅-+⋅⋅=)11(9.0[81.9矸+Q Z ]=9.81(4564+1460)=59095.44N 式中：V TB ——标准吊桶容积，V TB =3 m 3γg ——岩石松散容重，取 γg =1600kg/m 3 γsh——岩石松散系数，1.8～2.0，取 γsh=1.9K s ——水容重，取 K s =1000 kg/m 3 K m ——装满系数，取0.9Qz —吊桶、钩头、滑架重量2165kg （吊桶重：3m 3吊桶重为 1049kg, 钩头重：11吨钩头重为 215kg,滑架重：196kg ）把已知参数代入公式，得 Q 矸=6024 kg (2)提人时设每次提升8人，每人重75kg,则人时的荷载为：Q r =8×75=600 kg Q 0=Q r +Q Z =600kg+1460kg=2060kg 1.5钢丝绳单位长度重量的计算(1) 提物时81.9/)H m 9.81σ110(P 0aBs -∙∙=Q矸式中σB ——钢丝绳的公称抗拉强度，取σB =1770 Mpam a ——钢丝绳的安全系数，提物时， m a =7.5(kg/m) 227.381.9/)37881.95.7177011059095.44(P s =-⨯⨯=(2) 提人时81.9/)H 9.81m Q (P 0aBs -=式中 σB ——钢丝绳的公称抗拉强度，取σB =1770 Mpa m a ——钢丝绳的安全系数，提物时， m a =9(kg/m) 1.127 81.9/)37881.99177011081.90602(P s =-⨯⨯⨯=1.6钢丝绳的选择通过以上计算，提物时的P S 值大，因此，选择钢丝绳时以提物时的P S 值为依据。
钢结构吊装验算——吊索(钢丝绳)计算
钢结构吊装验算——吊索（钢丝绳）计算先闻专业技术部本文初衷：多数软件无法很好的进行吊装验算，即便可以验算，有的时候因为假定的不合理也会导致计算结果失真，这将给实际吊装带来诸多的危险因素，所以作为工程技术人员需要了解基本的手算过程，这样可以很好的对软件计算结果进行校核，或者直接进行手工计算。
吊装是钢结构施工的重要组成部分，吊装验算涉及多个部分，包含机械选用，吊索验算，吊钩计算，空间位置确定，构件强度验算，构件稳定验算，局部连接节点验算等等。
在这里我们先探讨下钢结构吊装过程中吊索（钢丝绳）内力的计算方法。
以钢梁为例，吊装需首先确定两个吊点位置，此位置针对钢梁优先选择为相对于钢梁重心点两侧，且对称位置，当条件无法满足时可以选择为非对称点。
吊索与吊钩之间需有可靠连接锁定，以保证其不产生相对滑动。
吊钩两侧吊索长度应事先计算确定，且不可随意改变。
以上述条件为前提假定，我们已知：两个吊点的确定位置，两侧吊索的确定长度，吊索与吊钩之间不会产生滑动。
在此前提条件下，我们可以通过计算得到两侧吊索各自的内力。
计算的理论依据：1、不论在何种情况下，构件的重心与吊钩点都会旋转至同一竖直线上。
2、吊索产生拉力，其拉力针对构件长度方向的反作用力应平衡，即两个绑扎点处对钢梁产生的轴力大小相等，方向相反。
计算实例：钢梁重量1.5吨；钢梁长度10米；吊点位置距离钢梁左端头2米，距离右端头3米；吊索总长8米；左侧吊索长度4米，右侧吊索长度4米，且锁定，不产生左右滑移。
地面状态如下图：计算可知a段重量：0.3吨，c段重量0.75吨，b段重量0.45吨。
起吊后，钢梁在此状态下不可避免的要发生旋转，则我们需计算出起吊后钢梁旋转角度，即钢梁相对于地面的夹角。
空中状态如下图：吊点竖向力：左侧吊点竖向力设为R1，右侧吊点竖向力设为R2。
指竖直方向的分力。
根据弯矩平衡，以R1为计算点列方程：Ma+R2*c*cosα=Mb+Mc0.3*10*（2/2）*cosα+R2*（10-2-3）*cosα=0.45*10*（10-2-3/2）* cosα+0.75*10*[（10-2-3）/2]*cosα求得：R2=9kN由此可得：R1=1.5*10-R2=6kN吊索与钢梁夹角：吊索与钢梁的夹角可由三角形确定，已知三边长度分别为4米、4米、5米。
钢丝绳选型计算公式
钢丝绳选型计算公式一、吊盘悬吊钢丝绳①悬吊总重量MM=M1+M2＋M3=(6000+2.48×281×3+4800)×9.81/1000=126.5KN 式中：M1--吊盘主辅圈梁总重量为3000kg，立柱总重量为1300kg,铺设钢板重量300kg,卡子、螺栓小型构件总重100kg,电缆重量200kg,围栏及零碎部件、等附属物、堆积物重量总计为600kg，吊盘重量合计为5500Kg，按照6000kg验算；M2--钢丝绳重量,3.03kg/m；M3—卸灰重量，总共按4800Kg；②每根钢丝绳悬吊重量：126.5/3=42.2 KN③选用钢丝绳6×19-Φ22-1770型，其技术参数为：钢丝绳公称抗拉强度： 1770Mpa；钢丝绳每米重量PSB ： 2.48Kg/m；钢丝绳直径d : 22mm；钢丝绳破断拉力总和Qd： 314.81KN。
安全系数较核: 314.81/42.2=7.45＞6④所选钢丝绳符合安全规定，稳车悬吊重量为12.9T，稳车选用3台JZ-10/600型合适。
二、安全梯悬吊钢丝绳①悬吊总重量MM=M1+M2=16+1.26×351×9.81/1000=20.3KNM1---安全梯自重及20人重量按16KN(1631kg)考虑;M2---钢丝绳重量；钢丝绳公称抗拉强度： 1770Mpa；钢丝绳每米重量PSB ： 1.26Kg/m；钢丝绳直径d : 18mm；钢丝绳破断拉力总和Qd： 241.2KN安全系数较核: 241.2/20.3=11.8＞9③所选钢丝绳符合安全规定，稳车悬吊重量为2.07T，稳车选用一台JZA-5/1000型稳车合适。
三、砼送管悬吊钢丝绳①悬吊总重量MM砼=M1+M2+M3+M4+M5+M6+M7=(18.7*281＋7200＋2.64*2*281+1350＋500+1150+180)×9.81/1000= 167.9KN式中：M1—Ø159mm管重量18.7kg/m，悬吊长度281m；M2—管路中混凝土重量，按照1m3计算，砼密度为2400kg/m3，再考虑混凝土的冲击荷载，按照7200kg计算；M3--钢丝绳重量2.64Kg/m；M4--卡子、螺栓、法兰盘重量，281m管子共计使用46副卡子，13kg/副；Ø159mm管子法兰90块，连带螺栓，平均按8kg/块，总计1318kg，按照1350kg；M5--缓冲器及附属物件重量，500kg；M6—2寸压风钢管，4.0Kg/m，1124Kg，连同附属皮垫共计1150kg。
钢丝绳绳长计算
钢丝绳绳长计算
一、箕斗钢丝绳：
提升机滚筒直径：D=3.6m，周长C=ЛD=3.14×3.6=11.304（m），滚筒宽度为1.8m，绳径42mm，则缠绳圈数为42，绞车第一层容绳量为：42×11.304m=484m 滚筒距离天轮水平距离50m，天轮距离地面高度30m，则滚筒距离天轮间的钢丝绳长L12=502+302则算得L1=58.30m，天轮距离井底高度L2=360m。
滚筒留绳6圈计算：
则钢丝绳总长度L=L1+L2+6×C=58.30+360+6×11.304=486.124（m）
建议钢丝绳长度为500m。
滚筒需缠绳：500-30-58.3=411.7m<484m
二、罐笼钢丝绳：
提升机滚筒直径：D=4m，周长C=ЛD=3.14×4=12.56（m），滚筒宽度为2.4m，绳径44mm，则缠绳圈数为54，绞车第一层容绳量为：54×12.56m=678m。
滚筒距离天轮水平距离52m，天轮距离地面高度30m，则滚筒距离天轮间的钢丝绳长L12=522+302则算得L1=60.033m，天轮距离井底高度L2=360m。
滚筒留绳6圈计算：
则钢丝绳总长度L=L1+L2+6×C=60.033+360+6×
12.56=495.393（m）
建议钢丝绳长度为500m。
滚筒需缠绳：500-30-75.36=394.64m<685m。
