纬地设计系统操作技巧步骤
纬地操作简要步骤
纬地操作简要步骤1、新建一个文件夹，如，命名为****。
将地形图复制到该文件夹2、启动纬地。
3、项目→新建项目，如名为123，项目文件路径→*****→确定4、打开地形图5、设计→主线平面线形设计→交点名0→拾取→在地形图上选点（自定）→插入6、按“是”确定7、在图上定出1交点、2交点、3交点8、确定9、对交点1设置Rc 、s1 、s2（注意参数要符合规范要求）。
如下：10拉动拖动条，让交点名称为111按“拖动R”键12在地形图交点1附近，单击左键，移动鼠标，选择大概合适，单击左键确定13如上图。
将Rc取整，如110。
设置S1、S2。
14拉动拖动条让交点名为215重复11-13 设置交点2的Rs、S1、S216试算17、若不行，怎相应调整18、计算绘图19、主线设计存盘名为123 同项目名20、项目→设计向导21、下一步22、分段公路等级选四级公路设计速度2023、下一步、下一步….直到最大超高6% 一类加宽25、旋转方式（自定）绕行车道内边线旋转26、下一步27、28、自定计算超高加宽29、30、红色部分的，说明有错，需改正，将鼠标移到它上面，则会出错因。
返回主线设计中改。
31、改后在重复20-2932、如图，则可下一步33、34、桩号间距1035、点击“完成”36、关掉地形图。
可保存，可不保存。
自定37、数模→新数模→确定38、数模→三维数据读入→DWG和DXF格式选择地形图→打开如图，将8110、8120 设置为“地形点”，开始读入改：DGX、DGXY设置为地形点39、数据预检，确定，关闭40、三角构网41、网格显示选择显示所有网格线，确定42、数模——数模组管理43选择数模（蓝色的文件夹）数模应用-------纵断面插值数模应用--------横断面插值1-144保存数模文件名要与项目名不同45保存数模组与项目名相同纵横断面设计46设计——纵断面设计47、点“计算显示”——“确定”再输入“z”回车“e”回车这个时候出来了纵断面桩号及高程图，注意要放大才能看到，系统自动缩小了1000倍。

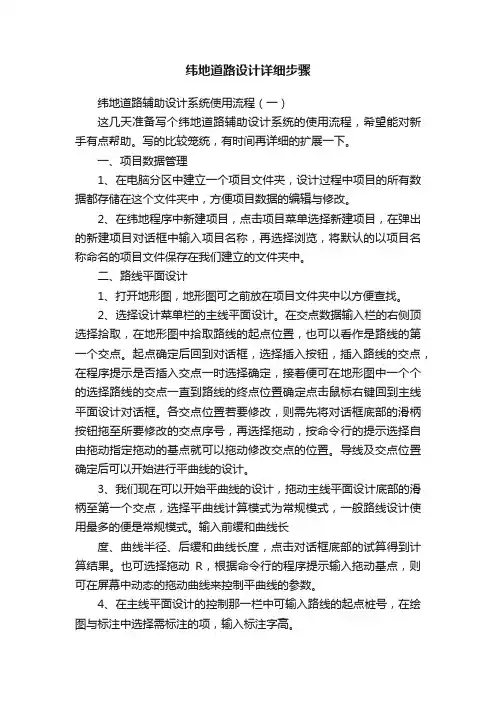

纬地道路设计详细步骤
纬地道路设计详细步骤纬地道路辅助设计系统使用流程（一）这几天准备写个纬地道路辅助设计系统的使用流程，希望能对新手有点帮助。
写的比较笼统，有时间再详细的扩展一下。
一、项目数据管理1、在电脑分区中建立一个项目文件夹，设计过程中项目的所有数据都存储在这个文件夹中，方便项目数据的编辑与修改。
2、在纬地程序中新建项目，点击项目菜单选择新建项目，在弹出的新建项目对话框中输入项目名称，再选择浏览，将默认的以项目名称命名的项目文件保存在我们建立的文件夹中。
二、路线平面设计1、打开地形图，地形图可之前放在项目文件夹中以方便查找。
2、选择设计菜单栏的主线平面设计。
在交点数据输入栏的右侧顶选择拾取，在地形图中拾取路线的起点位置，也可以看作是路线的第一个交点。
起点确定后回到对话框，选择插入按钮，插入路线的交点，在程序提示是否插入交点一时选择确定，接着便可在地形图中一个个的选择路线的交点一直到路线的终点位置确定点击鼠标右键回到主线平面设计对话框。
各交点位置若要修改，则需先将对话框底部的滑柄按钮拖至所要修改的交点序号，再选择拖动，按命令行的提示选择自由拖动指定拖动的基点就可以拖动修改交点的位置。
导线及交点位置确定后可以开始进行平曲线的设计。
3、我们现在可以开始平曲线的设计，拖动主线平面设计底部的滑柄至第一个交点，选择平曲线计算模式为常规模式，一般路线设计使用最多的便是常规模式。
输入前缓和曲线长度、曲线半径、后缓和曲线长度，点击对话框底部的试算得到计算结果。
也可选择拖动R，根据命令行的程序提示输入拖动基点，则可在屏幕中动态的拖动曲线来控制平曲线的参数。
4、在主线平面设计的控制那一栏中可输入路线的起点桩号，在绘图与标注中选择需标注的项，输入标注字高。
5、平曲线设计完成后可在对话框中选择存盘保存路线平面数据。
点击对话框中的计算绘图可看到在地形图中路线平面图已经绘制出来，且路线标注也同时完成。
三、设计向导功能平面线形稳定后可在项目菜单栏选择设计向导，在弹出的设计向导对话框中一步一步的选择路线的各项参数。
纬地CAD设计系统操作步骤
纬地CAD设计系统操作步骤1.安装纬地CAD设计系统2.打开纬地CAD设计系统安装完成后，双击桌面上的纬地CAD快捷方式或者在开始菜单中找到纬地CAD的图标，点击打开软件。
3.创建一个新的绘图文件在纬地CAD的启动画面上，选择“新建”按钮，或者从菜单栏中选择“文件”-“新建”来创建一个新的绘图文件。
4.设置绘图单位与比例在新建绘图文件的对话框中，设置绘图的单位，如英寸、毫米、米等，并选择适合的比例尺。
5.绘制基本图形在纬地CAD的绘图界面上，可以使用各种绘图命令来绘制基本图形，如直线、圆、多边形等。
在命令栏中输入命令或者点击绘图工具栏上的相应按钮。
7.使用图层管理在绘图过程中，可以使用图层管理功能来控制不同图层上的元素。
可以通过选择特定图层来显示或隐藏相关图形，也可以应用不同的属性和样式。
8.应用尺寸和标注绘图完成后，可以使用尺寸和标注命令来给图形添加尺寸信息和文字标注。
可以选择线性尺寸、半径尺寸、角度尺寸等。
9.创建块和符号对于常用的图形元素，可以创建块和符号，并保存在库中以备复用。
通过插入块命令可以快速插入已保存的块。
10.打印与输出在完成绘图后，可以选择打印或输出绘图文件。
选择“文件”-“打印”打开打印设置对话框，选择打印机和纸张大小等参数。
11.学习和应用高级功能12.学习和应用快捷键使用纬地CAD设计系统时，掌握一些常用的快捷键可以提高工作效率。
可以通过查阅纬地CAD的帮助文档来学习和应用快捷键。
以上是纬地CAD设计系统的操作步骤详解。
通过逐步学习和实践，可以熟练掌握纬地CAD的使用，提高设计绘图的效率和质量。
纬地(平面设计)
数据输入平面设计步骤及图表打印、平面移线、卵形曲线和大头曲线设计一、输入平面设计数据一种是“平面数据导入/导出”对话框中输入；另一种方法则是在纬地系统的数据编辑器里面按照一定的格式输入平面设计数据，这里的数据编辑器也可以是windows操作系统自带的记事本等工具，只要是保存为纯文本格式即可,下面分别做以介绍.法(1）在“平面数据导入/导出”对话框中输入点击“数据”菜单下的“平面数据导入/导出"命令,系统弹出“平面数据导入/导出”对话框图1－4各栏目的数据输入说明如下：1）起始桩号：输入本项目的路线起点桩号，纬地中的桩号录入均为纯数据格式，不能加入其它字符.如起点桩号为K0+000,则输入0，如起点桩号为K2+500,则输入2500。
2）起点X、Y坐标:输入起点的测量坐标，如果外业测量中没有坐标,可以输入一个任意的假设X、Y坐标。
注意坐标值宜输入较大的数值,避免坐标可能会产生负值,因为路线可能往坐标值减少的方向前进，而坐标取值一般都是正数。
3）起始方位角：输入起始边与北方向的方位夹角，输入格式为:按度分秒的格式输入，用小数点分割度和分秒，如115°03′25.5″则输入115.03255，又如30°则输入30即可.如果外业中没有测量方位角，也可以输入一个大概估计的方位角，当然输入任意角度也可以。
4）数据格式:系统支持输入“交点间距"或“交点桩号”两种格式.交点编号:输入路线起点、各交点号和终点的名称和编号。
注意输入时可不带“JD”两个字符，在平面标注交点时，系统会自动加上“JD”，如“JD1”则输入1。
5）交点间距或交点桩号:按照选择的数据格式，输入交点间距或交点桩号.注意:如果路线测量中存在虚交或者断链，则必须选择交点间距的数据模式，因为虚交点不存在交点桩号，而断链以后的桩号是路线测量的表面桩号,并非按路线实际距离推算的连续桩号,所以不能采用交点桩号的数据格式.6）圆曲线半径：输入每个交点转角设置的曲线半径.路线终点的半径一栏则输入0.7）交点转角:输入每个交点的转角，数据格式同3）中起始方位角的格式，（左负右正）.路线终点的转角输入0.8）前缓长、后缓长：输入前后缓和曲线的长度。
纬地操作简要步骤
纬地操作简要步骤(总16页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--纬地操作简要步骤1、新建一个文件夹，如，命名为****。
将地形图复制到该文件夹2、启动纬地。
3、项目→新建项目，如名为123，项目文件路径→*****→确定4、打开地形图5、设计→主线平面线形设计→交点名0→拾取→在地形图上选点（自定）→插入6、按“是”确定7、在图上定出1交点、2交点、3交点8、确定9、对交点1设置Rc 、s1 、s2（注意参数要符合规范要求）。
如下：10拉动拖动条，让交点名称为111按“拖动R”键12在地形图交点1附近，单击左键，移动鼠标，选择大概合适，单击左键确定13如上图。
将Rc取整，如110。
设置S1、S2。
14拉动拖动条让交点名为215重复11-13 设置交点2的Rs、S1、S216试算17、若不行，怎相应调整18、计算绘图19、主线设计存盘名为123 同项目名20、项目→设计向导21、下一步22、分段公路等级选四级公路设计速度 2023、下一步、下一步….直到最大超高6% 一类加宽25、旋转方式（自定）绕行车道内边线旋转26、下一步27、28、自定计算超高加宽29、30、红色部分的，说明有错，需改正，将鼠标移到它上面，则会出错因。
返回主线设计中改。
31、改后在重复20-2932、如图，则可下一步33、34、桩号间距1035、点击“完成”36、关掉地形图。
可保存，可不保存。
自定37、数模→新数模→确定38、数模→三维数据读入→DWG和DXF格式选择地形图→打开如图，将8110、8120 设置为“地形点”，开始读入改：DGX、DGXY设置为地形点39、数据预检，确定，关闭40、三角构网41、网格显示选择显示所有网格线，确定42、数模——数模组管理43选择数模（蓝色的文件夹）数模应用-------纵断面插值数模应用--------横断面插值1-144保存数模文件名要与项目名不同45保存数模组与项目名相同纵横断面设计46设计——纵断面设计47、点“计算显示”——“确定”再输入“z”回车“e”回车这个时候出来了纵断面桩号及高程图，注意要放大才能看到，系统自动缩小了1000倍。
纬地操作步骤(配图)
路线设计基本教程之巴公井开创作1.用纬地软件翻开需要设计的地形图.2.项目---新建项目, 选好要保管设计文件的路径（最好新建一个文件夹, 因为设计过程中会生成很多的数据文件）3.设计---主线平面设计.在这进行路线的平面设计, 先点拾取, 拾取的点为你的路线起点, 然后再点拔出, 拔出为设计路线的平面交点.选完点之后记得要点击保管, 否则系统数据不会自动更新.4.项目---设计向导.一直点击下一步设计你相应品级公路的参数.(一般来说都不需要改, 系统已经把相应品级的的规范数据已输入进去)最后要点击自动计算超高加宽, 显示呈现红色暗示该标段有不符合规范.5.快捷建立三维数模地形图.1）先将你地形图复制一份出来, 把边框和其他的都删失落, 仅留下地形线即可, 保管关失落该图.2）翻开纬地软件--数模---新数模.根据设计地形图的推想出的最小高程和最年夜高程填进去, 这样系统计算出来的三维地形图误差年夜年夜减小.3）数模---三维数据读入---选dwg文件结尾的----翻开刚才复制的地形图呈现下面的对话框----选择所有空中线的图层, 数据类型都为地形点.然后开始读入---4）数模---数据预检把最小、年夜高程改为刚才修改的一样.确定.5）数模—三角构网保管.数模文件已建成, 把复制的地形图关失落即可.6.设计纵断面图.数模---数模应用---纵断面插值----设计----纵断面设计.（由于纵断面地形图它在固定的位置, 说个快捷键快速找到该图：re回车z回车a回车）拾点—拔出（注意：终点桩号要根据平面终点桩号输入进去）7.设计----纵断面绘图.把绘图栏目那里全部取消, 然后再重新逐一按顺序点击.再点击搜索全线看三个终点桩号是否一样.再点击批量绘图8.横断面绘图.数模---数模应用----横断面插值----设计----路基计算（选择好路基设计文件保管的路径, 最后点击搜索全线）9.设计----横断面设计绘图（划红线位置需要点击）10.所需要的表格在表格的工具栏里, 直接按输出即可.若需要改动表格文字信息在系统那里把它的系统文件路径你设定好的模板位置即可.。
纬地使用经验（一般道路设计流程）6.8
纬地使用经验（一般道路设计流程）6.8工具：windows7 64位系统、纬地6.8软件1.路线设计:地形图处理→等高线分色→路线平面设计(选交点前先进行控制设置,不然桩号不对)→进行设计向导设计(公路等级、车道、超高加宽设计，项目标识有特殊段如匝道ZK则只需要输入Z)→平面自动分图（其中标准图框可以在项目管理器中更改）如下图：2.纵断面设计：地形图处理→找到首曲线、计曲线、高程点所在的图层→新数模→三维数据读入→三角构网→纵断面差值、横断面差值→纵断面设计按钮（计算显示）→范围缩放（输入“Z”回车，再输入“E”回车）这里会有些32位电脑出现AUTOCAD用尽系统内存的情况，64位无影响，处理办法:（1） 32位系统默认2G内存，打开3G开关可以解决此问题1）右击“开始”菜单的“附件”程序组中“命令提示符”图标，单击“以管理员身份运行”。
2）在命令提示符下，输入：bcdedit /set IncreaseUserVa 30723）重启计算机（2）关闭3G运行办法：1）右击“开始”菜单的“附件”程序组中“命令提示符”图标，单击“以管理员身份运行”。
2）在命令提示符下，输入：3） bcdedit /deletevalue IncreaseUserVa4）重启计算机缩放后得找到纵断面图，一般在纵坡图上方很小的一个点。
接下来进行纵断面拉坡设计。
纵断面设计过程中有线型不合适的点可以在数据中编改。
纵断面设计→选点（选择路线起点，绘制纵断面拉坡图，注意尽量保证平包纵）→实时修改（点选要修改的变坡点后输入“Z”自由修改，可对纵断面设计进行调整）→纵断面设计（点击实时修改，输入“T”切线命令，进行竖曲线设计）→纵断面绘图（绘图比例V1:400 H1：2000，依次点选地质概况、填挖高度、设计高程、地面高程、坡度和坡长、直线及平曲线、里程桩号）→点击批量绘图→输入起始页码回车→输入终止页码回车→点选绘图基点得到纵断面图3.横断面设计路基设计计算→控制参数输入→横断面数据修改、或者导入→横断面绘图→绘图控制（1：400横向、插入图框、中线对齐、自动剪断地面线宽度20m、绘出路槽图形、记录三维数据、沟底标高、坡口脚距离、边坡坡度和横坡坡度、用地界宽）→设计控制（土方数据文件、添加起始和终止点的桩号）→土方控制（计入排水沟面积、填方扣路槽、挖方加路槽）→设计绘图（点取基点、输入起始页码）→得到横断面图补充说明：一、路线设计1 ) 虚交设置转角比较大的时候：做辅助线,但是必须在做辅助线时先进行其他类型平曲线设置，否则会出现致命错误（注意：纬地6.8做辅助线应该打开最近点使直线两端点分别处于交点两条线上，如图所示，6.8版本选不到交点仅能选择端点,也可以直接选择最近点）→得到虚交点A和B→打开主线设计框→选择交点6点击虚交→点击虚交设置→点击虚交点0再点击插入按钮→输入虚交点名称A和B→点击虚交点A和B的坐标再点击拾取按钮→拾取A和B的端点→点击完成按钮→得到虚交线点击拖动R按钮→选取基点拖动得到虚交曲线→虚交线设置完毕2 ）“S”型曲线设置主线平面设计插入两个交点→选择靠后的交点（可设置前后缓和长度）→点击拖动R按钮→打开主线平面设计→选择前交点→输入前后缓和长度→点击试算→点击计算绘图按钮→“S”型曲线设置完毕3）“C”型曲线设置打开主线平面设计→插入两个交点→找到第一个交点输入圆曲线半径和前后缓和长度→找到第二个交点输入前后缓和长度并选择与前交点相接模式→点击试算并点击计算绘图按钮→“C”型曲线设置完毕4 ）卵型曲线设计打开主线平面设计→插入两个交点→找到第一个交点设置其交点半径和前缓长→点击试算→点击计算绘图按钮→打开主线平面设计→找到第二交点滑动块→输入前缓长（和第一个的后缓长一样）→前缓曲率半径修改为和前交点圆曲线半径一致的数字（表示从圆曲线半径开始渐变）→输入后缓长→选择与前交点相接的反算模式→点击试算→点击计算绘图→得到卵型缓和曲线5）多余路线删除命令打开主线平面设计→删除不需要的交点→点击计算绘图→点击工具命令→选择删除路线按钮→点选多余交点路线→得到修改后路线（如果没有只需要重新打开主线平面设计点击计算绘图即可）以上就是纬地6.8平纵基本操作内容，仅发表个人经验。
纬地操作简要步骤
纬地操作简要步骤纬度是地理坐标系统中用于表示地球表面上一个点与赤道之间的角度。
纬度的度量通常是从赤道开始测量，向北和向南分别为正和负。
纬度是地理位置坐标的重要组成部分，在导航、地图制作、气象和航空等领域都有关键作用。
以下是关于纬地操作的简要步骤：1.理解纬地系统：首先，要了解纬地系统的基本概念。
纬地系统由一个赤道和一系列平行线组成，这些平行线被称为纬线，每一纬线上的点都有相同的纬度。
赤道的纬度为0度，北纬和南纬用正负数表示。
2.确定位置的纬度：要确定一个位置的纬度，可以使用全球定位系统（GPS）设备或者地图工具。
GPS设备可以通过卫星信号来确定位置的纬度坐标。
而地图工具可以通过纬度刻度线来确定位置的纬度。
在地图上，纬度刻度线是水平的线条，通常与经度刻度线交叉成网格。
3.理解纬度的范围：纬度的范围从-90度到90度，其中0度为赤道。
从0度到90度的纬度称为北纬，从0度到-90度的纬度称为南纬。
纬度表示一个点距离赤道的角度，当纬度越大，距离赤道越远。
4.确定位置的纬度数值：在地图上，纬度的数值通常以度-分-秒的形式表示。
角度的单位是度，分和秒是角度的分割单位。
例如，一个位置的纬度可能是25度30分40秒。
要确定位置的纬度数值，需要将地图上的纬度刻度线与纬度刻度盘对齐。
5.使用纬地系统导航：纬地系统在导航中起着重要的作用。
当导航到达一个新的目的地时，可以使用纬度来确定正确的方向。
通过调整纬度，可以沿着经度线向北或向南移动，以便最快到达目的地。
6.理解纬度的影响：纬度对地球上的日照、气候和季节变化有重要影响。
由于地球倾斜的角度，不同纬度的地区的太阳照射角度不同，从而导致不同的季节和气候。
7.进一步了解纬地系统：纬地操作还涉及到其他相关概念，如经度、坐标转换和地理信息系统等。
经度是另一个地理位置坐标系统中的重要组成部分，用于表示一个点与本初子午线之间的角度。
坐标转换可以将纬度和经度在不同坐标系统之间进行转换。
纬地教程超级详细
纬地使用教程一、教程编制说明：哥一直信奉拿来主义，因此所用的软件都是D版，因此在写此教程之前，向默默奉献在D版前线的前辈们致以崇高的敬意！！！！！！！在本教程中所用到的软件为CAD2006，，纬地数模版（以上软件均为D版）。
本教程仅仅适于新手。
二、使用教程：1、启动纬地：点击桌面图标，启动纬地，如果是首次启动纬地，请先启动，点击桌面图标后，然后退出，再点击纬地图标（这一步很重要，主要是为了在纬地中启用）。
启动成功纬地窗口如下。
2、建立工作文件夹在任意一盘建立一新文件夹，并将其命名为111道路（道路名字暂定未111道路）。
如下图：如本例题是建立在E盘根目录下：3、获得地形图高程数据、方法一：用直接提取3．点文件→打开→地形图本例打开的是名为产业园总体规划的地形图。
3.1.2在需要修建道路的区域用多段线画一闭合区域：如下图：3.1.3点击工程应用→高程点生产数据文件→有编码高程点输入文件名111道路原始数据，选择保存在E盘111道路按1，点击所画的闭合多段线，完成原始数据采集，具体如下图：3.1.4用记事本打开，内容如下：方法二：直接调用测量数据并保存。
但是应该注意保存的格式，直接保存为cass格式。
如下图3.2.1用记事本打开，内容如下：4、道路设计纬地窗口下建立新项目，项目名称为111道路，保存位置为第二项建立工作文件夹。
具体如下图：点确定后，可以在项目管理器中看见一个名字为111道路.pm 的文件。
道路平面布置4.2.1点击设计→主线平面设计→弹出窗口点击拾取，拾取坐标点，如下图4.2.2点击插入，插入交点0，然后依次在屏幕上拾取交点1和交点2，具体如下图：点击存盘和确定。
这里点击控制可以对可进行主线控制参数设定。
4.3.3点击左边箭头，找到交点14.3.4点击拖动R，对道路进行弯道设计。
具体如下图在感觉适合的位置点击鼠标左键，弹出以下窗口4.3.5对半径Rc进行取整点击试算和计算绘图4.3.6再次点击设计→主线平面设计弹出窗口进行存盘。
纬地操作
纬地道路设计操作步骤1 一．新建项目（指定项目名称、路径、等）点击【项目】【新建项目】输入项目名称，点击浏览指定项目的保存路径新建一个文件夹（文件夹名称与项目名称一致）打开文件夹保存回到对话框可以继续输入设计人、设计单位、等信息点击确定完成一个新建项目的操作。
我们可以到保存项目文件的文件夹下用纬地数据编辑器打开项目文件.prj（具体操作，选着文件点击右键打开方式选择程序 HEdit 确定），之前设定的内容都记录到了此文件中。
二．主线平面设计1. 首先打开一张地形图（文件搜索打开）【设计】【主线平面设计】输入路线的起点名称BP 点击“拾取”按钮在地形图上选择合适的位置点击鼠标左键，以确定起点坐标（X，Y）位置点击“插入”按钮，系统提示是否插入交点1，点击”是” 在地形图拾取交点1的位置，接着可以拾取交点2、3……的位置，最后“回车”设置路线终点交点名称为EP 点击“计算绘图”按钮（相当于刷新）2.修改路线交点的操作。
【设计】【主线平面设计】点击“实时修改”按钮选择要修改的交点根据命令行提示选择修改的方式（沿前边Q，后边H，自由Z）回车用鼠标拉动交点选择合适的位置，点击鼠标的左键确定交点的位置。
3.平曲线设计【设计】【主线平面设计】先移动路线（在“插入”按钮的左边）到交点1 选择平曲线计算模式（已知S1+Rc+S2模式）输入自己设计的S1，Rc，S2 试算计算绘图，重复以上步骤，完成其他交点的曲线设计。
注：通过人工计算，如果曲线设计不符合两曲线之间的直线最小长度（二级公路，同向6V，反向2V）,可通过改变半径或通过实时修改来完成设计。
4.桩号设置【设计】【主线平面设计】控制（对话框左下角）进行设置确定计算绘图。
5.存盘【设计】【主线平面设计】存盘保存到项目文件夹中，生成*.pm数据文件。
6.地形图另存：文件另存另存到项目文件夹中。
7.直曲转角表的输出：【表格】 [输出直曲转角表]（内容为曲线要素有关数据）2 三．设计向导1.【项目】【设计向导】把各项设计好，系统根据提示自动建立：路幅宽度变化数据文件（*.wid）、超高过度数据文件（*.sup）、设计参数控制文件（*.ctr）、桩号序列文件（*.sta）。
纬地设计系统操作步骤
纬地设计系统操作步骤第一步：打开纬地设计系统用户需要先打开纬地设计系统的应用程序。
在电脑上，用户可以在开始菜单或桌面上找到应用程序的图标，然后双击打开。
在移动设备上，用户可以在应用程序列表中找到纬地设计系统的图标，然后点击打开。
第二步：登录或注册账号在纬地设计系统中，用户需要登录或注册一个账号才能使用所有功能。
如果用户已经有账号，可以直接输入账号和密码登录。
如果用户没有账号，可以点击注册按钮进行账号注册。
第三步：选择设计类型第四步：创建设计项目在选择设计类型之后，用户需要创建一个新的设计项目。
用户可以为项目命名，并选择项目所在的区域和场地。
第五步：导入场地平面图在创建设计项目之后，用户需要将场地的平面图导入纬地设计系统。
用户可以从本地文件夹中选择平面图文件，或者通过摄像头拍摄场地平面图。
第六步：添加家具和装饰品在导入平面图之后，用户可以开始添加家具和装饰品。
纬地设计系统提供了一个家具和装饰品库，用户可以从中选择合适的物品进行添加。
用户可以通过拖拽的方式将物品放置在平面图上，并可以随意调整物品的大小和位置。
第八步：添加建筑结构和材质在完成家具和装饰品的添加之后，用户还可以添加建筑结构和材质。
用户可以选择不同的墙体、地板、天花板等建筑要素，然后为其选择适合的材质和颜色。
用户可以通过拖拽的方式将建筑要素放置在场地平面图上，并可以随意调整其大小和位置。
第九步：保存和预览设计方案第十步：导出设计方案在保存和预览设计方案之后，用户可以选择导出设计方案。
纬地设计系统提供了多种导出格式供用户选择，用户可以将设计方案导出为图片、视频或PDF文件。
用户可以选择导出的分辨率、帧率和质量等参数，以满足自己的需求。
通过以上十个步骤，用户可以轻松地使用纬地设计系统进行室内外设计方案的制作。
纬地设计系统的操作简单易懂，功能强大，用户可以通过不同的操作步骤实现各种个性化设计需求。
无论是专业设计师还是普通用户，都能够通过纬地设计系统实现自己的设计想法。
纬地横断面设计流程
纬地横断面设计流程一、前期准备。
做纬地横断面设计之前呀，得把基础资料都收集好。
这就像做饭之前得把食材都备齐一样。
比如说地形数据，这个可太重要啦，它就像菜谱里的主料。
没有准确的地形数据，后面的设计就像是在黑暗里摸瞎，根本不知道哪里高哪里低。
还有一些道路的规划指标，像道路的等级、设计速度这些，这就好比是做菜时的调料，放多少、怎么放那都是有讲究的。
你要是把高速公路的指标放到乡村小路上，那可就乱套啦。
二、建立数模。
有了资料之后呢，就要建立数字地面模型啦。
这一步就像是在搭积木的地基。
把那些地形数据输入到纬地软件里，然后让软件把这些散散的点呀，连成一个完整的地形模型。
这个过程有时候会有点小麻烦，可能会遇到数据格式不匹配之类的问题。
不过别担心，就像拼图一样，多试几次，总能把那些小碎片拼好的。
而且这个数模建好了，后面的工作就会顺利很多哦。
三、横断面戴帽子。
接下来就是横断面戴帽子啦。
这个名字是不是很可爱呢？其实就是根据数模和设计参数，在横断面上把地面线、设计线这些都画出来。
这就像是给一个小娃娃戴帽子一样，得大小合适才行。
在这个过程中，要考虑很多因素，像边坡的坡度呀、边沟的尺寸这些。
要是边坡太陡了，可能就会有塌方的危险，就像小娃娃的帽子太大了会掉下来一样。
而且不同的地质条件下，边坡的设计也会不一样呢。
比如说在软土地基上，边坡就得缓一点，得照顾好这个特殊的“小娃娃”呀。
四、横断面编辑。
横断面戴好了帽子，可还没完呢，还得进行编辑。
有时候戴帽子的时候可能会有一些小瑕疵，比如说设计线和地面线有不合理的交叉啦，或者是某个结构物的位置不太对。
这时候就要像给小娃娃整理衣服一样，把这些小问题都调整好。
可能要微调一下边坡的坡率，或者是移动一下边沟的位置。
这个过程要很细心哦，就像照顾小娃娃不能粗心大意一样。
五、检查与优化。
横断面编辑完了之后，可不能就这么交差啦，还得检查和优化呢。
就像做完一道菜得尝尝咸淡一样。
要检查横断面的各项指标是不是都满足设计要求，像排水是否顺畅呀，超高设置是不是合理呀。
纬地最新版本v5.88-6.0_完整教程_带图片
纬地5.88设计系统操作步骤•点击项目，新建项目•新建项目如101省道，项目文件路径及名称选择浏览，选择到安装纬地的路径、选择数模，创建新文件夹并命名文件夹名称如101省道并命名文件名如东安村水泥砼路面改建工程••点击设计项中的主线平面设计，选择插入交点，并输入交点的坐标。
选择所要设计的交点，点击拖动，点击CAD中的交点，选择所配的半径等，点击计算绘图，系统将计算出路线的曲线要素，这时，生成的圆曲线不是平滑曲线，在ＣＡＤ命令栏中输入ｒｅｇｅｎ，圆曲线将变成圆滑曲线。
点击存盘，如下图。
如果设计桩号的起点桩号不是K0+000，则点击控制，进行更改，如下图：点击项目菜单中的项目管理器，如下图，说明已有平面交点文件•点击绘图菜单栏中的平面自动分图，如下图，设置每页的长度，等项。
点击开始出图，如下图：•点击项目菜单栏中的设计向导，设置好路的超高、加宽，路基布置形式等。
点击自动计算超高加宽，如下图:点击完成，如下图：•点击数据菜单栏中的纵断数据输入，•点击项目菜单栏中的项目管理器，是否有纵断面的设计文件•点击数据菜单栏中的横断面数据输入，选择按纵断面地面线文件提示桩号，如下图：•按提示的桩号输入横断面数据：10、点击设计菜单栏中的纵断面设计，点击设计显示，如下图：如果你设计的起点桩号的坐标比较大的话，CAD的图纸中可能一下子看不到，那么请点击CAD的缩放按纽，点击右键，选择菜单栏中的缩放范围，才能看到纵断面的图。
11、点击选点，选择起点桩号，点击插入下一个变坡点，直至选点完成，如下图：12、再点击设计菜单栏中的纵断面设计，点击实时修改，选择变坡点，在CAD的命令栏中输入R，输入回车，设计竖曲线的半径，如下图：13、如还想修改竖曲线半径，则打开纵断面设计栏中的竖曲线，选择半径，修改设计的半径，点击计算。
14、点击存盘，千万别忘了这一步，很重要。
如下图：15、点击设计菜单栏中的纵断面绘图，点击搜索全线，软件会自动找到起、终点桩号，点击批量绘图，如下图：16、在CAD的命令栏中输入纵断面的的总页数，及起始页和绘图基点。
纬地操作步骤(配图)
1.用纬地软件打开须要设计的地形图.2.项目新建项目,选好要保管设计文件的路径（最好新建一个文件夹,因为设计进程中会生成许多的数据文件）3.设计主线平面设计.在这进行路线的平面设计,先点拾取,拾取的点为你的路线起点,然后再点拔出,拔出为设计路线的平面交点.选完点之跋文得要点击保管,不然体系数据不会主动更新.4.项目设计领导.一向点击下一步设计你响应等级公路的参数.(一般来说都不须要改,体系已经把响应等级的的规范数据已输入进去)最后要点击主动盘算超高加宽,显示消失红色暗示该标段有不相符规范.5.快捷树立三维数模地形图.1）先将你地形图复制一份出来,把边框和其他的都删失落,仅留下地形线即可,保管关失落该图.2）打开纬地软件数模新数模.依据设计地形图的推想出的最小高程和最大高程填进去,如许体系盘算出来的三维地形图误差大大减小.3）数模三维数据读入选dwg文件结尾的打开适才复制的地形图消失下面的对话框选择所有地面线的图层,数据类型都为地形点.然后开端读入4）数模数据预检把最小.大高程改为适才修正的一样.肯定.5）数模—三角构网保管.数模文件已建成,把复制的地形图关失落即可.6.设计纵断面图.数模数模运用纵断面插值设计纵断面设计.（因为纵断面地形图它在固定的地位,说个快捷键快速找到该图：re 回车z回车a回车）拾点—拔出（留意：终点桩号要依据平面终点桩号输入进去）7.设计纵断面画图.把画图栏目那边全体撤消,然后再从新一一按次序点击.再点击搜刮全线看三个终点桩号是否一样.再点击批量画图8.横断面画图.数模数模运用横断面插值设计路基盘算（选择好路基设计文件保管的路径,最后点击搜刮全线）9.设计横断面设计画图（划红线地位须要点击）10.所须要的表格在表格的对象栏里,直接按输出即可.若须要修正表格文字信息在体系那边把它的体系文件路径你设定好的模板地位即可.。
纬地设计系统操作步骤
纬地5.88设计系统操作步骤1、点击项目，新建项目2、新建项目如101省道，项目文件路径及名称选择浏览，选择到安装纬地的路径、选择数模，创建新文件夹并命名文件夹名称如101省道并命名文件名如东安村水泥砼路面改建工程3、点击设计项中的主线平面设计，选择插入交点，并输入交点的坐标。
选择所要设计的交点，点击拖动，点击CAD中的交点，选择所配的半径等，点击计算绘图，系统将计算出路线的曲线要素，这时，生成的圆曲线不是平滑曲线，在ＣＡＤ命令栏中输入ｒｅｇｅｎ，圆曲线将变成圆滑曲线。
点击存盘，如下图。
如果设计桩号的起点桩号不是K0+000，则点击控制，进行更改，如下图：点击项目菜单中的项目管理器，如下图，说明已有平面交点文件4、点击绘图菜单栏中的平面自动分图，如下图，设置每页的长度，等项。
点击开始出图，如下图：5、点击项目菜单栏中的设计向导，设置好路的超高、加宽，路基布置形式等。
点击自动计算超高加宽，如下图:点击完成，如下图：6、点击数据菜单栏中的纵断数据输入，7、点击项目菜单栏中的项目管理器，是否有纵断面的设计文件8、点击数据菜单栏中的横断面数据输入，选择按纵断面地面线文件提示桩号，如下图：9、按提示的桩号输入横断面数据：10、点击设计菜单栏中的纵断面设计，点击设计显示，如下图：如果你设计的起点桩号的坐标比较大的话，CAD的图纸中可能一下子看不到，那么请点击CAD的缩放按纽，点击右键，选择菜单栏中的缩放范围，才能看到纵断面的图。
11、点击选点，选择起点桩号，点击插入下一个变坡点，直至选点完成，如下图：12、再点击设计菜单栏中的纵断面设计，点击实时修改，选择变坡点，在CAD的命令栏中输入R，输入回车，设计竖曲线的半径，如下图：13、如还想修改竖曲线半径，则打开纵断面设计栏中的竖曲线，选择半径，修改设计的半径，点击计算。
14、点击存盘，千万别忘了这一步，很重要。
如下图：15、点击设计菜单栏中的纵断面绘图，点击搜索全线，软件会自动找到起、终点桩号，点击批量绘图，如下图：16、在CAD的命令栏中输入纵断面的的总页数，及起始页和绘图基点。
纬地操作步骤
主线逐桩坐标
一、点击“项目”新建项目
二、输如角桩坐标：命令L回车 Y0坐标，X0坐标回车 Y1坐标，X1坐标回车…
输完后让主线显示在界面内
三、点击“设计 ” “主线平面设计” 存盘
四、点击用鼠标点击主线第一点点击是(Y)
然后用鼠标按顺序点击主线角点确认后点击后存盘五、点击“设计”移动
然后按点号设计输入半径Rc、第一第二缓和曲线长度后存盘
六、点击“项目” “设计向导”点“下一步”按相应标准设置
设置完后点击“自动计算超高加宽”点“下一步”按相应标准设置
七、输出逐桩坐标：点击“表格”“输出逐桩坐标表”
任然点击“确定”
选择“项目的桩号序列文件”和“Excel 97/2000XP格式” 点击“输出”
点击“确定”
在命令行输入需要的起始页码和结束的页码后按回车即可。
纵断面绘图
一、点击“数据” “纵断数据输入”
按外业所测得的地面高程输入后存盘
二、点击“设计” “纵断面绘图” “收索全线”
查看是否后确定
点击“区间绘图”
点击任意点就OK
点击：“设计”纵断面设计
点击：“计算显示”
如果上图不能显示同样用“从生成”或“Z”和“A”
然后将该图定义成块拾取从断面曲线的第一点与他重合。
最后根据从断面曲线拉坡既设计坡度
竖曲线敷设
根据横向、纵向比例拉坡如图：
点击：“设计”“纵断面设计”存盘
点击“选点”后点击低一点“插入”滑动按钮根据曲线要素
敷设竖曲线
点击“批量绘图”
在命令行输入需要的起始页码和结束的页码后按回车即可。
鼠标在界面上任意点点击即可。
纬地操作简要步骤
1、新建一个文件夹，如，命名为****。
将地形图复制到该文件夹2、启动纬地。
3、项目→新建项目，如名为123，项目文件路径→*****→确定4、打开地形图5、设计→主线平面线形设计→交点名0→拾取→在地形图上选点（自定）→插入6、按“是”确定7、在图上定出1交点、2交点、3交点8、确定9、对交点1设置Rc 、s1 、s2（注意参数要符合规范要求）。
如下：10拉动拖动条，让交点名称为111按“拖动R”键12在地形图交点1附近，单击左键，移动鼠标，选择大概合适，单击左键确定13如上图。
将Rc取整，如110。
设置S1、S2。
14拉动拖动条让交点名为215重复11-13 设置交点2的Rs、S1、S216试算17、若不行，怎相应调整18、计算绘图19、主线设计存盘名为123 同项目名20、项目→设计向导21、下一步22、分段公路等级选四级公路设计速度 2023、下一步、下一步….直到最大超高6% 一类加宽25、旋转方式（自定）绕行车道内边线旋转26、下一步27、28、自定计算超高加宽29、30、红色部分的，说明有错，需改正，将鼠标移到它上面，则会出错因。
返回主线设计中改。
31、改后在重复20-2932、如图，则可下一步33、34、桩号间距1035、点击“完成”36、关掉地形图。
可保存，可不保存。
自定37、数模→新数模→确定38、数模→三维数据读入→DWG和DXF格式选择地形图→打开如图，将8110、8120 设置为“地形点”，开始读入改：DGX、DGXY设置为地形点39、数据预检，确定，关闭40、三角构网41、网格显示选择显示所有网格线，确定42、数模——数模组管理43选择数模（蓝色的文件夹）数模应用-------纵断面插值数模应用--------横断面插值1-144保存数模文件名要与项目名不同45保存数模组与项目名相同纵横断面设计46设计——纵断面设计47、点“计算显示”——“确定”再输入“z”回车“e”回车这个时候出来了纵断面桩号及高程图，注意要放大才能看到，系统自动缩小了1000倍。
纬地设计系统操作步骤
纬地5、88设计系统操作步骤1、点击项目,新建项目2、新建项目如101省道,项目文件路径及名称选择浏览,选择到安装纬地的路径、选择数模,创建新文件夹并命名文件夹名称如101省道并命名文件名如东安村水泥砼路面改建工程3、点击设计项中的主线平面设计,选择插入交点,并输入交点的坐标。
选择所要设计的交点,点击拖动,点击CAD中的交点,选择所配的半径等,点击计算绘图,系统将计算出路线的曲线要素,这时,生成的圆曲线不就是平滑曲线,在ＣＡＤ命令栏中输入ｒｅｇｅｎ,圆曲线将变成圆滑曲线。
点击存盘,如下图。
如果设计桩号的起点桩号不就是K0+000,则点击控制,进行更改,如下图:点击项目菜单中的项目管理器,如下图,说明已有平面交点文件4、点击绘图菜单栏中的平面自动分图,如下图,设置每页的长度,等项。
点击开始出图,如下图:5、点击项目菜单栏中的设计向导,设置好路的超高、加宽,路基布置形式等。
点击自动计算超高加宽,如下图:点击完成,如下图:6、点击数据菜单栏中的纵断数据输入,7、点击项目菜单栏中的项目管理器,就是否有纵断面的设计文件8、点击数据菜单栏中的横断面数据输入,选择按纵断面地面线文件提示桩号,如下图:9、按提示的桩号输入横断面数据:10、点击设计菜单栏中的纵断面设计,点击设计显示,如下图:如果您设计的起点桩号的坐标比较大的话,CAD的图纸中可能一下子瞧不到,那么请点击CAD的缩放按纽,点击右键,选择菜单栏中的缩放范围,才能瞧到纵断面的图。
11、点击选点,选择起点桩号,点击插入下一个变坡点,直至选点完成,如下图:12、再点击设计菜单栏中的纵断面设计,点击实时修改,选择变坡点,在CAD的命令栏中输入R,输入回车,设计竖曲线的半径,如下图:13、如还想修改竖曲线半径,则打开纵断面设计栏中的竖曲线,选择半径,修改设计的半径,点击计算。
14、点击存盘,千万别忘了这一步,很重要。
如下图:15、点击设计菜单栏中的纵断面绘图,点击搜索全线,软件会自动找到起、终点桩号,点击批量绘图,如下图:16、在CAD的命令栏中输入纵断面的的总页数,及起始页与绘图基点。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
纬地5.88设计系统操作步骤
1、点击项目，新建项目
2、新建项目如101省道，项目文件路径及名称选择浏览，选择到安装纬地的路径、选择数
模，创建新文件夹并命名文件夹名称如101省道并命名文件名如东安村水泥砼路面改建工程
3、点击设计项中的主线平面设计，选择插入交点，并输入交点的坐标。
选择所要设计的交点，点击拖动，点击CAD中的交点，选择所配的半径等，点击计算绘图，系统将计算出路线的曲线要素，这时，生成的圆曲线不是平滑曲线，在ＣＡＤ命令栏中输入ｒｅｇｅｎ，圆曲线将变成圆滑曲线。
点击存盘，如下图。
如果设计桩号的起点桩号不是K0+000，则点击控制，进行更改，如下图：
点击项目菜单中的项目管理器，如下图，说明已有平面交点文件
4、点击绘图菜单栏中的平面自动分图，如下图，设置每页的长度，等项。
点击开始出图，如下图：
5、点击项目菜单栏中的设计向导，设置好路的超高、加宽，路基布置形式等。
点击自动计算超高加宽，如下图:
点击完成，如下图：
6、点击数据菜单栏中的纵断数据输入，
7、点击项目菜单栏中的项目管理器，是否有纵断面的设计文件
8、点击数据菜单栏中的横断面数据输入，选择按纵断面地面线文件提示桩号，如下图：
9、按提示的桩号输入横断面数据：
10、点击设计菜单栏中的纵断面设计，点击设计显示，如下图：如果你设计的起点桩号的坐标比较大的话，CAD的图纸中可能一下子看不到，那么请点击CAD的缩放按纽，点击右键，选择菜单栏中的缩放范围，才能看到纵断面的图。
11、点击选点，选择起点桩号，点击插入下一个变坡点，直至选点完成，如下图：
12、再点击设计菜单栏中的纵断面设计，点击实时修改，选择变坡点，在CAD的命令栏中输入R，输入回车，设计竖曲线的半径，如下图：
13、如还想修改竖曲线半径，则打开纵断面设计栏中的竖曲线，选择半径，修改设计的半径，点击计算。
14、点击存盘，千万别忘了这一步，很重要。
如下图：
15、点击设计菜单栏中的纵断面绘图，点击搜索全线，软件会自动找到起、终点桩号，点击批量绘图，如下图：
16、在CAD的命令栏中输入纵断面的的总页数，及起始页和绘图基点。
17、点击设计菜单栏中的路基设计计算，点击路基设计中间数据文件右侧的浏览栏
，点击保存，点击搜索全线，软件将自动找到起始桩号，这时项目管理器中将有路基中间数据文件，
18、点击设计菜单栏中的横断面设计绘图，
19、点击生成土方数据文件右侧的浏览键，如下图，再点击保存。
20、点击在侧的绘图控制按纽，选择绘图方式，在输出按纽栏下打勾记录三维数据，点击生成土方数据文件右侧的浏览按纽，再点击保存，选择起点桩号、终点桩号，在右侧的断面数下有桩号，点击选择就可以了。
21、点击设计绘图，点击保存，在CAD命令栏中输入打印图纸的基点，输入起始页数，将出现横断面图，如下图
22、点击表格中菜单栏中的输出土方计算表，选择自己所要的图纸格式，点击计算输出，
输入起始页码、终止页码，如下图：
23、点击表格菜单栏中的输出路基设计表，点击计算输出，如下图：
总结：本设计已基本完成。
